零件计数器

计数器的基本功能一、计数器的定义与作用计数器是一种常见的工具，用于记录和统计数量。

它可以在各种场景中使用，例如计算器、电子表、时钟等。

计数器的基本功能是进行计数操作，可以实时更新并显示当前的计数值。

计数器在生活中有着广泛的应用，从日常生活到科学研究，都离不开计数器的帮助。

二、计数器的类型计数器可以分为多种类型，常见的有以下几种：1. 机械计数器机械计数器是最早出现的计数器类型之一，它通过机械结构实现计数功能。

机械计数器通常使用齿轮和数字滚轮等装置来记录和显示计数值。

机械计数器的特点是结构简单、可靠性高，但计数范围有限。

2. 电子计数器电子计数器是使用电子元件实现计数功能的计数器类型。

它通常采用数字显示屏或LED灯来显示计数值。

电子计数器具有计数范围广、精度高、功能强大等特点。

电子计数器可以通过电路设计实现各种计数功能，如加减计数、定时计数等。

3. 软件计数器软件计数器是在计算机系统中通过软件实现的计数器。

它可以利用计算机的处理能力进行复杂的计数操作，具有灵活性和可扩展性。

软件计数器常用于编程和数据处理领域，可以实现各种复杂的计数功能。

三、计数器的基本功能计数器作为一种记录和统计数量的工具，具有以下基本功能：1. 计数功能计数器的最基本功能是进行计数操作。

它可以根据设定的规则，对事件、物体或其他需要计数的对象进行累加或累减操作。

计数器可以实时更新计数值，并将结果显示出来。

2. 显示功能计数器通常具有显示功能，可以将计数结果以数字形式显示出来。

显示方式可以是数字显示屏、LED灯、液晶屏等。

计数器的显示功能可以直观地反映计数结果，方便用户进行观察和判断。

3. 记忆功能一些高级的计数器具有记忆功能，可以记录和保存计数结果。

这样可以在断电或重启后保留之前的计数值，避免数据丢失。

记忆功能可以在需要长时间记录计数结果的场景中发挥作用。

4. 重置功能计数器通常具有重置功能，可以将计数值归零。

通过重置功能，可以清空之前的计数结果，重新开始计数。

工业计数器的使用方法工业计数器是一种用于对物料、产品或过程事件进行计数的设备。

它可以广泛应用于生产线、自动化控制系统、机械加工、仓储物流等领域。

本文将详细介绍工业计数器的使用方法。

首先，我们先来了解一下工业计数器的基本结构和工作原理。

工业计数器通常由显示部分、输入部分和电路部分组成。

显示部分用于显示计数结果，输入部分用于输入计数信号，电路部分则负责处理输入的计数信号。

工业计数器工作的基本原理是通过接收输入脉冲信号，并对其进行计数，将计数结果显示出来。

在使用工业计数器之前，我们需要对其进行一些基本设置。

首先，我们需要设置计数器的初始值。

这可以通过计数器上的设置按钮或者旋转开关来完成。

然后，我们还需要设置计数器的计数方式，一般有正向计数、逆向计数和双向计数三种方式可选。

正向计数是指当计数信号到达时，计数器的数值增加；逆向计数则是计数信号到达时，计数器的数值减少；而双向计数则是可以在计数过程中随时切换计数方向。

接下来，我们将介绍工业计数器的具体使用方法。

第一步，连接电源和信号线。

首先，我们需要将工业计数器与电源相连接。

大多数工业计数器采用直流电源供电。

然后，我们还需要将计数器与需要计数的物料、产品或过程事件相连接。

这需要根据实际情况，选择适当的信号线进行连接。

一般情况下，计数器提供了多个输入通道，可以同时连接多个计数信号源。

第二步，进行基础设置。

当所有的线路连接完成后，我们需要对计数器进行基础的设置。

这一步包括设置计数器的初始值和计数方式。

根据实际情况，我们可以通过计数器上的按钮或者旋转开关来完成设置。

在设置初始值时，我们需要根据实际需要进行调整，以确保计数器从正确的数值开始计数。

同时，我们还需要选择适当的计数方式，以满足实际需求。

第三步，开始计数。

完成基础设置后，我们可以开始使用计数器进行计数了。

当计数信号到达时，计数器会自动对其进行计数，并将计数结果显示出来。

一般情况下，计数器会以数字的形式显示计数结果。

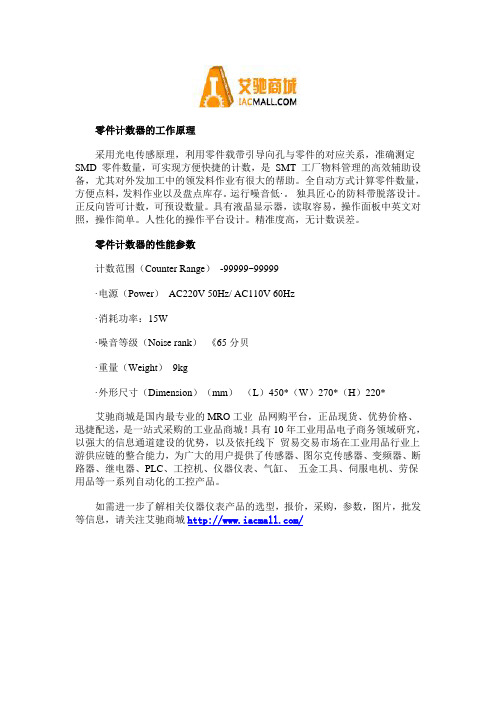

零件计数器的工作原理
采用光电传感原理，利用零件载带引导向孔与零件的对应关系，准确测定SMD 零件数量，可实现方便快捷的计数，是SMT 工厂物料管理的高效辅助设备，尤其对外发加工中的领发料作业有很大的帮助。

全自动方式计算零件数量，方便点料，发料作业以及盘点库存。

运行噪音低·。

独具匠心的防料带脱落设计。

正反向皆可计数，可预设数量。

具有液晶显示器，读取容易，操作面板中英文对照，操作简单。

人性化的操作平台设计。

精准度高，无计数误差。

零件计数器的性能参数
计数范围（Counter Range）-99999~99999
·电源（Power）AC220V 50Hz/ AC110V 60Hz
·消耗功率：15W
·噪音等级（Noise rank）《65分贝
·重量（Weight）9kg
·外形尺寸（Dimension）（mm）（L）450*（W）270*（H）220*
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。

ct4s-1p计数器说明书一.产品概述CT4S-1P计数器是一款高性能、可靠稳定的计数器，广泛应用于工业自动化领域。

其具有高精度计数、可编程设置、触摸屏操作等特点，可满足各种计数控制需求。

二.产品特点1.高精度计数：CT4S-1P计数器采用先进的技术和高质量的元器件，能够实现精确计数，最小计数单位可达0.0012.可编程设置：用户可以根据实际需要，自定义计数范围、警报设置、计数方式等参数，满足不同应用场景的需求。

3.触摸屏操作：CT4S-1P计数器配备了高灵敏度触摸屏，可以直观、便捷地进行设置和操作，大大提高了用户使用的便利性。

4.多种输入方式：支持多种输入方式，包括脉冲输入、光电开关输入、手动输入等，适应不同的计数控制需求。

5.易于安装：CT4S-1P计数器具有紧凑的外形设计和方便的安装孔位，可以轻松安装在各种设备中。

三.技术参数1.输入电压：AC110-240V2.输入信号：脉冲信号、开关信号3.输出信号：继电器输出、电平输出5.计数方式：正向计数、反向计数、累计计数6.计数精度：0.0017. 外观尺寸：128mm * 96mm * 65mm四.使用说明1.电源接入：将CT4S-1P计数器插头插入相应电源插座，确保输入电压符合产品要求。

2.输入信号接入：根据实际需求选择适当的输入信号接口，并将输入信号线连接到对应接口上。

3.参数设置：按下触摸屏上的设置按钮，进入设置界面，可以设置计数范围、警报值、计数方式等参数。

4.计数操作：按下启动按钮，计数器开始计数，触摸屏上的显示会随着计数的增加而变化。

可以通过停止按钮停止计数，或者通过清零按钮将计数器清零。

5.输出控制：可以根据需要选择输出方式，通过触摸屏上的设置按钮进入设置界面，选择继电器输出或电平输出，并设置相应的参数。

五.注意事项1.安装前请确保输入电压符合产品要求，接线正确可靠。

2.请避免计数器与强磁场、高温、湿度较大的环境直接接触。

3.在调整设置参数时，请确保机器停止工作，以免发生意外。

SMT/SMD Components Counter Functions &OperatingInstructionProduct Introduction:-Matters Need AttentionFunction Keys And Operation Procedures InstructionsHow To Connect The Printer Operation（selective use）Simple Trouble ShootingProduct IntroductionPrinciple of the product:-The SMD counter adopts the principle of photoelectric sensing,and uses the corresponding relation between the guide hole and the part,through the special-purpose processing chip and the large-scale centralized circuit processing,realizes the zero error,accurately measures the number of SMD parts,can realize the convenient and quick count,is the high efficiency auxiliary equipment of SMT material management.Product features:-Completely automatic way computation components quantity,facilitates a material,sends the material work simplicity of operator,has a special inventive mind against material belt will fall off the design to reduce to the material belt’s injury to the smallest,forward and reverse all may count,but preinstall quantity,will calculate quantity precisely,zero error.May install the scanning gun and the bar code printer,facilitates the management work.Product specifications:-Power supply: AC220V,/A100V 50/60 HZ, 25WCounting range: -99999- 99999PCSOutlook size: L470*W300*H180mmWeight:10 kgProduct applicationThe SMD material belt type components are all suitableDiameter of belt wheel:Any size is all suitablePITCH: 1,2,4,8,10,12,16,24,32,44,56 mmWIDTH: 4,6,8,12,16,24,32,44,56mm (note: smaller or wider distance can be developed or customized according to demand)Product construction:-Two kind of models1-Ordinary components counter2-Leak hunting components counter1.Charging mirror2.Tray3.Gear/movable blanks4.Wrench5.Rocket head6.Movable arm7.Display8.Power switch9.keys10.Handle11.Fiber optic amplifier12.Optical fiber buttMatters need attention1.After unpacking, please check if all the attachments are complete.2.Please read the operation manual carefully before using and keep it properly.3.Check whether the voltage specification is consistent with that ofmunicipal power.4Please make sure to connect the ground wire to ensure the safety of the person and parts.Function Keys And Operation Procedures Instructions1、功能说明1）PRINT”Operation method: press this button, the number of parts and quantities can be counted by the barcode printer.2）“SET”If "00000" is displayed at the lower left corner of the display screen, you can directly press the number key to enter the number of parts to be calculated: press the "SET" key again to change to manual mode, and "****" is displayed at the lower left corner of the display screen. Manual and automatic modes are switched through this key. (note: the automatic mode is the preset value before the disk material, and the machine will stop automatically when it rotates to the set value. In the manual mode, the machine will stop only when the "stop/reset" key is pressed manually or all materials are finished.)Operation method: after pressing this button, the PITCH value of the display screen will flash, then input the spacing of materials, and then press the "ENTER" button to confirm. If no button is pressed for 5 seconds, the memory will be automatically memorized, and the sound of a drip will be returned to standby state.4）“正传Positive direction/RIGHT”Operation method: press this button to start counting parts in the positive direction, that is, the number shows a positive number or increases. When printing, press this button to move the cursor to the right to set the parameters.5）“The opposite direction/LEFT”Operation method: press this button to start counting parts in the opposite direction, that is, the number displays negative number or decreases. When printing, press this button to move the cursor to the left to set the parameters.6）“STOP/RESET”Operation method:-1.In the state of counting or returning, press this button to stop counting or returning.2.In standby mode, press this button for more than two seconds to clear the COUNT value.3.Press this button when printing the interface to return to the main interface.4.Press this button to stop and return to the standby screen during self-test.Operation method: in standby mode, press this button for 1 second, and the machine conducts self-check test; In automatic mode, press this key to clear the set number; Set the toggle button for the print interface parameters when printing.8）“ LOSS”Operation method: press this button to turn on or off the function of Leak hunting9）“ TIME”Operation method: this button is the switching key of motor speed. Press this button, and the LCD screen will switch between H(high speed), M (medium speed) and L(low speed).10）“ENTER”Operation method: when setting parameters in the print interface, press this button to save the parameters set.2、操作流程Operation process1) connect the power cord to the host and connect the AC220V power supply2) turn on the POWER switch of the machine panel, and the LCD panel will shine3) press PITCH to set the spacing of parts to be counted and press "ENTER". Place the parts to count on the left side tray.4) manually pull out the material belt and clamp it between the material plate and counting gear, and align the intermediate hole of the first part and blank space to the middle line of the material plate.5) press the "stop/reset" button for 2 seconds to return the number to zero. Note: when pulling the material belt, the counting gear will rotate and count.6) press the "setting" button to switch to manual and automatic mode. If you choose automatic mode, you must input the quantity you want to count. Otherwise, press "forward" and the motor will not rotate.7) pull the material belt by hand and wind it to the empty material plate. Press "forward /RIGHT" to count.8) the motor will stop when the quantity arrives. Due to the inertia principle, the number of counts may be more or less than the set value of about 1, which can be manually rotated to the LCD display set value in the direction of the material disk, that is, the number of parts.9) after counting, press "reverse /LEFT" tape and then roll it back to the original LEFT panel, and then stop rotating.三、贴片计数器了解打印机操作说明（选用）How To Connect The Printer Operation（selective use）1、Inspecting device1) make sure the parts counter and BAR code host are connected2) make sure the bar code printer paper is installed correctly.2、Debugging device1) start the part counter power switch2) start the power switch of the host of BAR CODE: power indicator light and ready indicator light are on. At this time, press the FEED key of the host of BAR CODE (automatic alignment button) to make the printing paper automatic alignment. (P.S: if the POWER light is flashing, which means the machine is broken, please restart the POWER switch or FEED key and execute3、PrintPress "PRINT" on the main interface to display the PRINT interface, and the first line of the word interface shows: company name (self-setting); The second line shows the print operation.1) after entering the print interface, there will be a blinking cursor on the third line. At the cursor point again, the content can be edited and modified.2) in the print interface, press LEFT/ reverse to move the cursor to the LEFT, and press RIGHT/ forward to move the cursor to the RIGHT.3) enter Numbers and letters directly at the cursor. If you press a button in the 0--9 key continuously for a short time, you can switch between Numbers and letters on the key. Where the 1 key is used to switch special symbols, letter case and so on.4) after editing the lines, the cursor stays at the line. Press ENTER to display OK on the left side of the line and save the contents of the line. (note: save the editing lines must be the cursor in the line location and then press the ENTER key to deposit, for example: if you want to save the first and second lines, must be the cursor at the first line by pressing the ENTER key, can keep the contents of the first line, the cursor in the second row content save xiali, not at the same time save)5) SELECT to enter the interface of printing parameters on the print interface, where XYWH:XXX, XXX, XXX are displayed respectively to set the position X, Y, width and height of the printed barcode.6) press the stop/reset button to return to the main page7) press PRINT again to PRINT the contents of the PRINT interfaceAdditional attached: the scanner will display on the printing interface after scanning the bar code, press the print button to print.四、简易故障排除 Simple trouble shooting故障状况Fault conditions排除方法Elimination methods打开电源后LCD 无任何显示，无蜂鸣器响声After power on the LCD without any display, no buzzer sound电源线脱落或保险丝松动，请检查 Please check the power cord or loose fuse打开电源后LCD 无任何显示，有蜂鸣器响声The LCD has no display when the power is turned on LCD 屏线松动或损坏，请检查或联系销售商更换 LCD screen line is loose or damaged, please check or contact the seller for replacementLCD 正常显示，但按正/反转启动无效LCD display is normal, butpositive/reverse startup is invalid1. 计数数量大于或等于设定数量或盘料前选用自动模式未设定数，请参阅说明说操作须知2. 电机信号线或电源线接触不良1. The number of counts is greater than or equal to the set number or the number is not set in the automatic mode before feeding. Please refer to the instructions for operation2. Bad contact between motor signal line or power line。

smt零件计数器说明书
SMT零件计数器（Surface Mount Technology Components Counter），是一款专为电子行业开发、以按片包装计数SMT（Surface Mount Technology）零件的中速数量计算机。

它可以准确计算出整张母元带的零件数量，比如SMD （Surface Mount Device）、SOT（Small Outline Transistor）以及SOIC （Small Outline Integrated Circuit）等等。

SMT零件计数器采用智能计算系统，准确进行精确计数，统计数据也非常精确准确，它可以同时计算多种类型的SMT半导体零件，同时又可以将不同的产品按相同的元件归类，这样做的效率就大大提升了，减少了很多繁琐耗时的操作。

SMT零件计数器采用机械智能技术，可以检测到图案识别，能精确计算出带中SMT零件的单只和总数。

同时还可以计算各种不同类型的SMT零件，如：SIP（Single In-line Package）、SOIC（Small Outline Integrated Circuit）、SOT（Small Outline Transistor）以及SMD（Surface Mount Device）等，而且是自动计算，不需要人工操作，非常便利且准确。

SMT零件计数器可以安装在SMT贴片线上，可以避免由于准备业务而出现的拆板、查板、装板，以及压板等额外的操作，减少人工自动化工作量，让生产更加高效率以及准确，真正实现零工件的计数功能，解决了传统的拆板不准和查板浪费时间的现象。

综上所述，SMT零件计数器是一款优秀的零件计数设备，它可以集准确、快速、高效率、低损耗于一身，有效提高了电子行业的生产效率，带来了极大的经济效益。

计数器的制作方法“哇，今天的数学课好有趣啊！老师用计数器给我们演示数字的变化，我好想自己也有一个计数器。

”我跟同桌说道。

同桌回应我：“那我们自己做一个呗！”于是，我决定自己动手制作一个计数器。

制作计数器其实并不难哦。

首先，我们要准备一些材料。

就像盖房子需要砖头一样，制作计数器需要卡纸、吸管、珠子和剪刀。

卡纸要硬一点的，这样计数器才会比较结实。

吸管可以用喝饮料的那种，珠子可以是彩色的塑料珠子，漂亮又好玩。

接下来就是制作步骤啦。

先把卡纸剪成一个长方形，这就是计数器的底座。

然后在卡纸上画一些小格子，就像棋盘一样。

这些小格子是用来放珠子的。

接着，在卡纸的两边各戳一个小孔，把吸管穿过去。

这根吸管就是计数器的轴啦。

最后，把珠子穿在吸管上，一个简单的计数器就做好啦！在制作的过程中，有一些注意事项哦。

剪卡纸的时候要小心，不要剪到自己的手。

穿吸管的时候要用力均匀，不然吸管会歪掉。

珠子不要穿得太紧，不然不好移动。

计数器有很多应用场景呢。

比如，我们可以用它来做数学题，数数字、做加减法都很方便。

还可以用它来玩游戏，比如比谁数得快。

它的优势也很明显呀，自己制作的计数器很有成就感，而且可以根据自己的喜好来装饰。

我记得有一次，我和小伙伴们一起用计数器做数学竞赛。

我们分成小组，看哪个小组数得又快又准。

大家都好紧张，眼睛紧紧地盯着计数器上的珠子。

最后，我们小组赢了，大家都开心得跳了起来。

那一刻，我觉得计数器真是个神奇的东西。

我觉得自己制作计数器超级有趣，不仅能学到知识，还能和小伙伴们一起玩。

你也快来试试吧！。

設備名稱 SMD 零件計數器 設備功能 計數 文件編號 設備型號
廠 商
版 本
一﹑計數說明﹕
1. 將計數器放置於平穩桌面。

2. 將電源線連接主機﹐並接AC220V 電源。

3. 將機臺面板的POWER 電源開關打開﹐此時LCD 面板會發亮。

4. 將面料盤支架關節的定選鈕逆時針轉松﹐將面料盤支架展開成一字﹐再將固定旋鈕順時針轉緊。

5. 按PITCH ﹐選擇要計數的零件之間距﹕(如a.GST5009之產品REEL 帶有4個小孔每個孔之間的中心距為4mm ﹐此數為行業標準﹐那麼零件之間距為4*4=16mm ﹔b.24HST 系列產品REEL 帶有6個小孔﹐每個孔之間中心距為4mm ﹐那麼零件之間距為4*6=24mm ﹔c.GS5014之產品REEL 帶有5個小孔﹐每個孔之間的中心距為4mm ﹐那麼零件距為4*5=20mm)﹐此時PITCH 的數值會閃爍﹐再可按0~9鍵﹐直接輸入PITCH 的尺寸﹐PITCH 鍵為選擇下一參數。

6.選擇到所需之PITCH 後﹐按ENTER 鍵確認。

核 准
審 核 制 作 日 期
料盤支架
料盤支架
光纖
計數齒輪
LCD
按鍵面板。
