飞行区地面标示

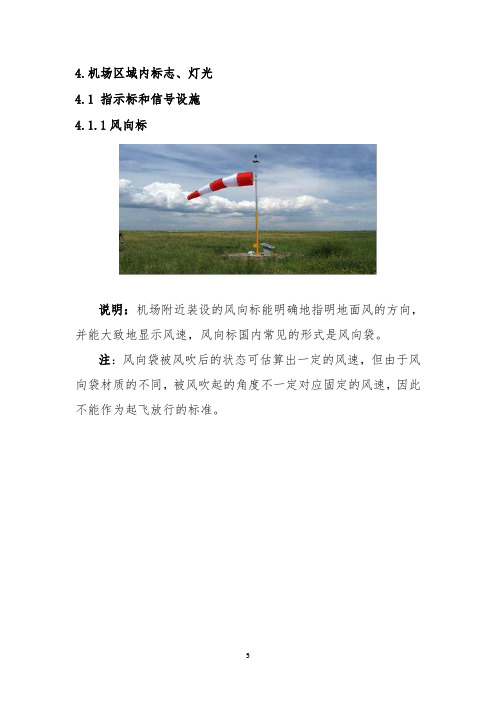

4.机场区域内标志、灯光4.1 指示标和信号设施4.1.1风向标说明：机场附近装设的风向标能明确地指明地面风的方向，并能大致地显示风速，风向标国内常见的形式是风向袋。

注：风向袋被风吹后的状态可估算出一定的风速，但由于风向袋材质的不同，被风吹起的角度不一定对应固定的风速，因此不能作为起飞放行的标准。

4.1.2着陆方向标说明:着陆方向标是用于表示着陆方向的标志。

着陆方向标设计为“T”形，颜色一般为白色或橙色;夜间设有照明或以白色灯勾画其轮廓。

4.2标志4.2.1跑道号码标志说明：跑道号码标志设置在跑道入口处，表明相关道面是跑道并显示具体的跑道号码。

跑道号码标志由两位数字组成,这个两位数是从进近方向看去最接近于跑道磁方位角度数的十分之一的整数。

在有平行跑道的情况下,每个跑道号码标志后增加一个字母:例：两条平行跑道:“L”“R”;
三条平行跑道:“L”“C”“R”;4.2.2跑道中线标志说明:跑道中线标志用于标明跑道中心线，由均匀隔开的白色线段和间隙组成。

4.2.3跑道入口标志说明:跑道入口标志是由一组尺寸相同、位置对称于跑道中线的纵向线段组成，提供跑道入口信息。

注:驾驶员可根据跑道入口标志判别跑道内移情况。

4.2.4 瞄准点标志说明:瞄准点标志通常设置在跑道的每个进近端，由两条明显的粗的白色条块组成，为驾驶员操纵飞机着陆提供目视参考。

4.2.5接地带标志说明:接地带标志由若干对对称地设在跑道中线两侧的长方形标志块组成,接地带对数与可用着陆距离或跑道入口之间的距离的对应关系如下：4.2.6 跑道边线标志说明:设计跑道边线标志是为了让在跑道两端入口之间的跑道边缘与道肩或周围地域有明显对比。

注：跑道边线标志本身包含在跑道宽度之内，跑道边线的外边表示跑道的外缘。

4.2.7 滑行道中线标志说明:滑行道中线标志为黄色线，为驾驶员提供从跑道中线到各停机位之间的连续引导。

4.2.8增强型滑行道中线标志说明：增强型滑行道中线标志在普通滑行道中线两侧增加宽度0.15 m的黄色边线标志，并设置外边宽不小于0.05 m的黑色背景。

机场飞行区标志物的形状
机场飞行区标志物是指用于指示机场飞行区内飞机起降、滑行、停放等区域的标志物。

这些标志物的形状具有特定的含义，以便飞行员能够快速准确地识别它们，从而遵守交通规则、确保飞行安全。

下面介绍一些常见的机场飞行区标志物及其形状：
1. 着陆区标志：着陆区标志是一组两个大白色矩形，分别位于着陆区两端的中央线上，形状为长方形。

2. 跑道端标志：跑道端标志包括两个大白色矩形和一枚大白色圆形，形状为长方形和圆形的组合。

3. 滑行道标志：滑行道标志是一组大黄色矩形，形状为长方形，用于指示滑行道的位置。

4. 停机位标志：停机位标志是一组大蓝色矩形，形状为长方形，用于指示飞机停放位置。

5. 跑道入口标志：跑道入口标志由一组大白色矩形和一个大白色三角形组成，形状为长方形和三角形的组合。

需要注意的是，以上标志物的形状和颜色均为国际标准，但不同国家和地区的机场可能会对标志物的具体形状和颜色进行微调，飞行员需在飞行前了解当地机场的标志物情况。

- 1 -。

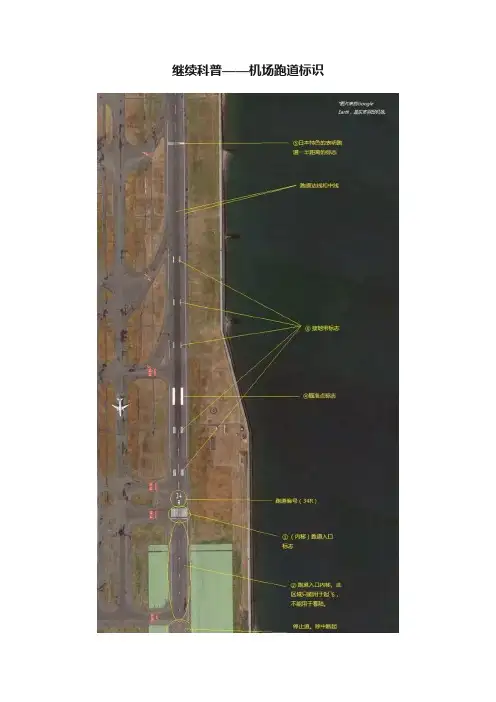

继续科普——机场跑道标识
机场跑道划线，业内称跑道标志，大致分为三种：目视跑道标识、非精密仪表进近跑道标识和精密仪表进近跑道标识。

图中为第三种，精密仪表进近跑道标识，也是最详细最严格的跑道标识
最外侧的白色方框——跑道边线
边线机位跑道的边界，用白色实线标识以便于跑道道肩产生对比，让飞行员容易辨识。

变现区域内为落地区域，飞机落地式必须保证机轮在区域内接地。

Thershold Marking
该标识分为左右对称的两部分，可以根据总条数来判断跑道宽度。

8条（每边4条）——100英尺宽
12条（每边6条）——150英尺宽（图中的跑道）
16条（每边8条）——200英尺宽
跑道编码
跑道编码通常用两位数字来标识，相当于跑道的名字，用以识别和区分跑道。

通常一跑道的磁航向四舍五入来定义。

如果同一机场有一条以上相同平行的跑道，跑道名字后面会增加R（表示Right）、L （Left）、C（Center）来加以区分
跑道中线
及跑道中间的虚线。

顾名思义，中线标示出了跑道的中心。

接地区域标识
接地区域标识是对称分布在跑道中线两侧的白色方框，用以帮助飞行员在落地时识别接地区域。

中间的白色实心单体方框被称作为aiming point ，距离跑到头大概1000英尺；通常飞行员在五边目视飞行时会以此作为参照物调整飞机的下滑路径。

飞行员在落地时常常说的对点，对的就是这两个点。

接地区域标识间以500英尺作为间隔，随着距离跑道头越远，白色方框的数量会从每侧三块逐渐减少到每侧一块，最后消失。

来源：网络。

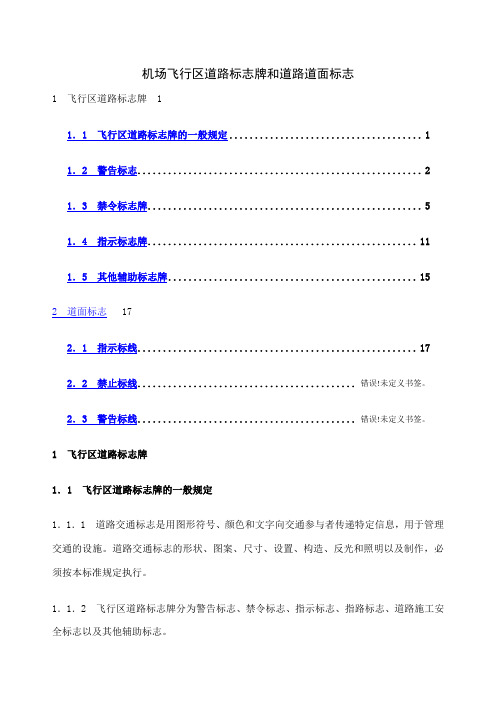

机场飞行区道路标志牌和道路道面标志1 飞行区道路标志牌11．1 飞行区道路标志牌的一般规定 (1)1．2 警告标志 (2)1．3 禁令标志牌 (5)1．4 指示标志牌 (11)1．5 其他辅助标志牌 (15)2 道面标志172．1 指示标线 (17)2．2 禁止标线........................................... 错误!未定义书签。

2．3 警告标线........................................... 错误!未定义书签。

1 飞行区道路标志牌1．1 飞行区道路标志牌的一般规定1．1．1 道路交通标志是用图形符号、颜色和文字向交通参与者传递特定信息，用于管理交通的设施。

道路交通标志的形状、图案、尺寸、设置、构造、反光和照明以及制作，必须按本标准规定执行。

1．1．2 飞行区道路标志牌分为警告标志、禁令标志、指示标志、指路标志、道路施工安全标志以及其他辅助标志。

1．1．3 道路交通标志的颜色范围，按本规定执行，附录A执行。

1．1．4 道路交通标志的文字应书写规范、正确、工整。

根据需要，可并用汉字和英语。

1．1．5 道路交通标志的边框外缘，应有衬底色。

衬底色规定为：警告标志黄色，禁令标志白色，指示标志蓝色，其他道路的指路标志蓝色。

1．2 警告标志1．2．1 一般规定警告标志用以警告车辆、行人注意危险地点的标志。

警告标志的颜色为黄底、黑边、黑图案。

警告标志的形状为等边三角形，顶角朝上。

警告标志的尺寸如图1所示。

警告标志到危险地点的距离通常应为30m，不应小于20m，亦不应大于50m。

三角形边长A=70cm黑边宽度B=5cm黑边圆角半径R=3cm衬底边宽度C=0.4cm图1 警告标志尺寸代号1．2．2 警告标志牌的种类及设置地点1、交叉路口标志牌用以警告车辆驾驶人谨慎慢行，注意横向来车相交。

设在视线不良的平面交叉路口驶入路段的适当位置。

十字交叉T 形交叉 T 形交叉T 形交叉 Y 形交叉环形交叉图2 交叉路口标志牌 2、急弯路标志牌向左（或向右）急弯路标志用以警告车辆驾驶人减速慢行。

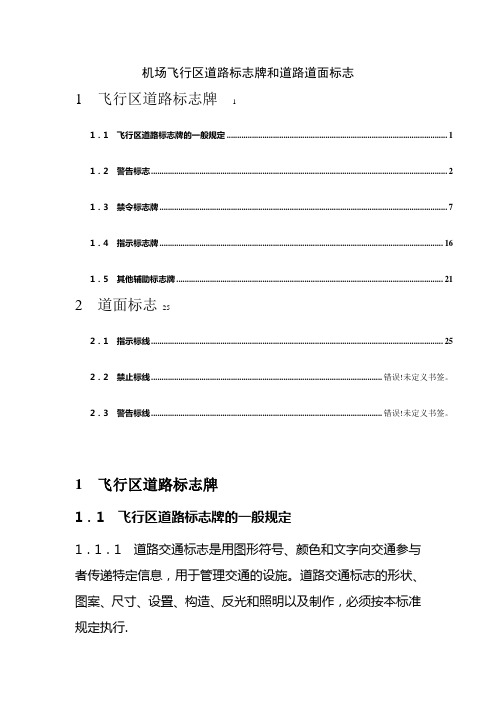

机场飞行区道路标志牌和道路道面标志1 飞行区道路标志牌 11．1 飞行区道路标志牌的一般规定 (1)1．2 警告标志 (2)1．3 禁令标志牌 (7)1．4 指示标志牌 (16)1．5 其他辅助标志牌 (21)2 道面标志252．1 指示标线 (25)2．2 禁止标线.............................................................................................................. 错误!未定义书签。

2．3 警告标线.............................................................................................................. 错误!未定义书签。

1 飞行区道路标志牌1．1 飞行区道路标志牌的一般规定1．1．1 道路交通标志是用图形符号、颜色和文字向交通参与者传递特定信息，用于管理交通的设施。

道路交通标志的形状、图案、尺寸、设置、构造、反光和照明以及制作，必须按本标准规定执行.1．1．2 飞行区道路标志牌分为警告标志、禁令标志、指示标志、指路标志、道路施工安全标志以及其他辅助标志。

1．1．3 道路交通标志的颜色范围，按本规定执行,附录A执行.1．1．4 道路交通标志的文字应书写规范、正确、工整.根据需要，可并用汉字和英语.1．1．5 道路交通标志的边框外缘，应有衬底色。

衬底色规定为：警告标志黄色，禁令标志白色，指示标志蓝色，其他道路的指路标志蓝色。

1．2 警告标志1．2．1 一般规定警告标志用以警告车辆、行人注意危险地点的标志。

警告标志的颜色为黄底、黑边、黑图案。

警告标志的形状为等边三角形，顶角朝上。

警告标志的尺寸如图1所示。

警告标志到危险地点的距离通常应为30m,不应小于20m，亦不应大于50m.图1 警告标志尺寸代号1．2．2 警告标志牌的种类及设置地点1、交叉路口标志牌用以警告车辆驾驶人谨慎慢行，注意横向来车相交。

机场飞行区道路标志牌和道路道面标志1 飞行区道路标志牌 11．1 飞行区道路标志牌的一般规定 (1)1．2 警告标志 (2)1．3 禁令标志牌 (6)1．4 指示标志牌 (15)1．5 其他辅助标志牌 (20)2 道面标志242．1 指示标线 (24)2．2 禁止标线........................................................................................................................ 错误！未定义书签。

2．3 警告标线........................................................................................................................ 错误！未定义书签。

1 飞行区道路标志牌1．1 飞行区道路标志牌的一般规定1．1．1 道路交通标志是用图形符号、颜色和文字向交通参与者传递特定信息，用于管理交通的设施。

道路交通标志的形状、图案、尺寸、设置、构造、反光和照明以及制作，必须按本标准规定执行。

1．1．2 飞行区道路标志牌分为警告标志、禁令标志、指示标志、指路标志、道路施工安全标志以及其他辅助标志。

1．1．3 道路交通标志的颜色范围，按本规定执行，附录A执行。

1．1．4 道路交通标志的文字应书写规范、正确、工整。

根据需要，可并用汉字和英语。

1．1．5 道路交通标志的边框外缘，应有衬底色。

衬底色规定为：警告标志黄色，禁令标志白色，指示标志蓝色，其他道路的指路标志蓝色。

1．2 警告标志1．2．1 一般规定警告标志用以警告车辆、行人注意危险地点的标志。

警告标志的颜色为黄底、黑边、黑图案。

警告标志的形状为等边三角形，顶角朝上。

警告标志的尺寸如图1所示。

警告标志到危险地点的距离通常应为30m，不应小于20m，亦不应大于50m。

机场飞行区道路标志牌和道路道面标志机场飞行区道路标志牌和道路道面标志1 飞行区道路标志牌 (3)1．1 飞行区道路标志牌的一般规定 (3)1．2 警告标志 (3)1．3 禁令标志牌 (8)1．4 指示标志牌 (17)1．5 其他辅助标志牌 (22)1．6 道路交通标志牌的设置原则 (24)1．7 道路交通标志牌的支持方式 (25)2 道面标志 (27)2.1 道路标志 (27)2.2 停止避让标志 (30)3 活动区边界标志 (30)4 停机位处的标志 (31)5滑行道道肩标志 (37)6跑道道肩标志 (38)附1. 地面涂绘英文标志字母比例 (39)附录：交通标志牌用阿拉伯数字示例 (44)1 飞行区道路标志牌1．1 飞行区道路标志牌的一般规定1．1．1 道路交通标志是用图形符号、颜色和文字向交通参与者传递特定信息，用于管理交通的设施。

道路交通标志的形状、图案、尺寸、设置、构造、反光和照明以及制作，必须按本标准规定执行。

1．1．2 飞行区道路标志牌分为警告标志、禁令标志、指示标志、指路标志、道路施工安全标志以及其他辅助标志。

1．1．3 道路交通标志的颜色范围，按本规定执行，附录A执行。

1．1．4 道路交通标志的文字应书写规范、正确、工整。

根据需要，可并用汉字和英语。

1．1．5 道路交通标志的边框外缘，应有衬底色。

衬底色规定为：警告标志黄色，禁令标志白色，指示标志蓝色，其他道路的指路标志蓝色。

1．2 警告标志1．2．1 一般规定警告标志用以警告车辆、行人注意危险地点的标志。

警告标志的颜色为黄底、黑边、黑图案。

警告标志的形状为等边三角形，顶角朝上。

警告标志的尺寸如图1所示。

警告标志到危险地点的距离通常应为30m，不应小于20m，亦不应大于50m。

图1警告标志尺寸代号1．2．2 警告标志牌的种类及设置地点1、交叉路口标志牌用以警告车辆驾驶人谨慎慢行，注意横向来车相交。

设在视线不良的平面交叉路口驶入路段的适当位置。

机场飞行区道路标志牌和道路道面标志1 飞行区道路标志牌 11．1 飞行区道路标志牌的一般规定 (1)1．2 警告标志 (2)1．3 禁令标志牌 (6)1．4 指示标志牌 (15)1．5 其他辅助标志牌 (20)2 道面标志242．1 指示标线 (24)2．2 禁止标线.............................................................................................................错误！未定义书签。

2．3 警告标线.............................................................................................................错误！未定义书签。

1 飞行区道路标志牌1．1 飞行区道路标志牌的一般规定1．1．1 道路交通标志是用图形符号、颜色和文字向交通参与者传递特定信息，用于管理交通的设施。

道路交通标志的形状、图案、尺寸、设置、构造、反光和照明以及制作，必须按本标准规定执行。

1．1．2 飞行区道路标志牌分为警告标志、禁令标志、指示标志、指路标志、道路施工安全标志以及其他辅助标志。

1．1．3 道路交通标志的颜色范围，按本规定执行，附录A执行。

1．1．4 道路交通标志的文字应书写规范、正确、工整。

根据需要，可并用汉字和英语。

1．1．5 道路交通标志的边框外缘，应有衬底色。

衬底色规定为：警告标志黄色，禁令标志白色，指示标志蓝色，其他道路的指路标志蓝色。

1．2 警告标志1．2．1 一般规定警告标志用以警告车辆、行人注意危险地点的标志。

警告标志的颜色为黄底、黑边、黑图案。

警告标志的形状为等边三角形，顶角朝上。

警告标志的尺寸如图1所示。

警告标志到危险地点的距离通常应为30m，不应小于20m，亦不应大于50m。

机场飞行区标志物的形状
机场飞行区标志物的形状多种多样，具有特定的颜色和图形，用于指示飞机在机场内的位置、方向和运行方式。

首先是跑道标志，跑道两侧分别有白色边线和中央线，跑道两端分别为起飞端和着陆端，起飞端为矩形，着陆端为大的白色数字。

跑道入口处有一个大的白色数字，表示该跑道的编号。

其次是滑行道标志，滑行道两侧为黄色边线，滑行道口有一个大的黄色'T'字标志，表示飞机可以通过该口进入或离开滑行道。

滑行道中间会出现'Y'字形路口，用于指示飞机可以选择左转或右转。

还有停机位和机位标志，停机位用于停放飞机，形状为一个圆形或矩形，上面有编号。

机位标志用于指示飞机在机场内停靠的位置，形状为一个矩形或圆形。

另外，机场内还有各种各样的警告标志，如禁止停车、禁止通行、禁止拖车、禁止驶入等等，这些标志的形状和颜色都有特定的规定，用于提醒飞机和地勤人员注意安全。

总之，机场飞行区标志物的形状和颜色都有具体的规定，飞行员和地勤人员需要掌握这些标志的含义和作用，以确保机场内的运行安全和顺畅。
