【飞行员必备】机场标志和标识随着民航事业的不断发展，飞机越来越多、机场跑道越来越多、航线越来越多。
机遇和挑战并存，繁忙的机场运行、复杂的机场滑行路线、不规范的机场标志等，于是...... 2008年2月4日，越南航空公司飞机执行广州-河内VN919 航班，飞机在广州白云机场地面滑行过程中误入车辆服务通道，左侧机翼撞击车辆服务通道照明灯柱而受损。
2006年6月7日和6月9日，两架执行至呼和浩特航班任务的飞机在26号跑道着陆时，降落在机场未启用的新跑道上。
2008年2月29日，一架B737飞机在银川河东机场21号跑道实施VOR/DME程序进近，将尚未启用的平行滑行道当做跑道，飞机在平行滑行道上接地并滑跑494米后离地。
飞机无受损，机上人员安全。
类似这样的事件时有发生，导致事件发生的原因可能是多方面的，作为飞行员，我们又如何去规避此类事件呢？秉着一起学习交流的目的，飞行GO将推出“机场标志/标识和机场助航灯光系统”系列文章，跟大家一起回顾有关机场标志标识和机场灯光系统等方面的内容。
一、基本概念介绍1飞行区指标（Aerodrome Reference Code Elements I and II）2机场基准点（Aerodrome Reference Point—ARP ) 机场必须设置一个基准点，应位于机场使用中的或规划的所有跑道的几何中心或者主跑道中线的中点，首次设定后应保持位置不变。
其坐标必须加以测量，用经纬度表示，精确到秒。
3机场标高和跑道标高（Aerodrome elevation）起飞着陆区（跑道中线）最高点的标高，还需提供跑道入口两端中点标高。
4跑道公布距离道面系统：ASPH—Asphalt Runway 沥青CONC——Concrete Surfaced Runway 水泥净空道（CWY）跑道头的一块长方形场地或水面，飞机在其上空起始爬升到35ft停止道（SWY）起飞滑跑距离末端以外的一块长方形区域，适合飞机在中断起飞时能在上面停住。
机场飞行区道路标志牌和道路道面标志1 飞行区道路标志牌 11．1 飞行区道路标志牌的一般规定 (1)1．2 警告标志 (2)1．3 禁令标志牌 (6)1．4 指示标志牌 (15)1．5 其他辅助标志牌 (20)2 道面标志242．1 指示标线 (24)2．2 禁止标线.............................................................................................................错误！未定义书签。
2．3 警告标线.............................................................................................................错误！未定义书签。
1 飞行区道路标志牌1．1 飞行区道路标志牌的一般规定1．1．1 道路交通标志是用图形符号、颜色和文字向交通参与者传递特定信息，用于管理交通的设施。
道路交通标志的形状、图案、尺寸、设置、构造、反光和照明以及制作，必须按本标准规定执行。
1．1．2 飞行区道路标志牌分为警告标志、禁令标志、指示标志、指路标志、道路施工安全标志以及其他辅助标志。
1．1．3 道路交通标志的颜色范围，按本规定执行，附录A执行。
1．1．4 道路交通标志的文字应书写规范、正确、工整。
根据需要，可并用汉字和英语。
1．1．5 道路交通标志的边框外缘，应有衬底色。
衬底色规定为：警告标志黄色，禁令标志白色，指示标志蓝色，其他道路的指路标志蓝色。
1．2 警告标志1．2．1 一般规定警告标志用以警告车辆、行人注意危险地点的标志。
警告标志的颜色为黄底、黑边、黑图案。
警告标志的形状为等边三角形，顶角朝上。
警告标志的尺寸如图1所示。
警告标志到危险地点的距离通常应为30m，不应小于20m，亦不应大于50m。
机场飞行区道路标志牌和道路道面标志1 飞行区道路标志牌 11．1 飞行区道路标志牌的一般规定 (1)1．2 警告标志 (2)1．3 禁令标志牌 (6)1．4 指示标志牌 (15)1．5 其他辅助标志牌 (20)2 道面标志242．1 指示标线 (24)2．2 禁止标线.............................................................................................................错误！未定义书签。
2．3 警告标线.............................................................................................................错误！未定义书签。
1 飞行区道路标志牌1．1 飞行区道路标志牌的一般规定1．1．1 道路交通标志是用图形符号、颜色和文字向交通参与者传递特定信息，用于管理交通的设施。
道路交通标志的形状、图案、尺寸、设置、构造、反光和照明以及制作，必须按本标准规定执行。
1．1．2 飞行区道路标志牌分为警告标志、禁令标志、指示标志、指路标志、道路施工安全标志以及其他辅助标志。
1．1．3 道路交通标志的颜色范围，按本规定执行，附录A执行。
1．1．4 道路交通标志的文字应书写规范、正确、工整。
根据需要，可并用汉字和英语。
1．1．5 道路交通标志的边框外缘，应有衬底色。
衬底色规定为：警告标志黄色，禁令标志白色，指示标志蓝色，其他道路的指路标志蓝色。
1．2 警告标志1．2．1 一般规定警告标志用以警告车辆、行人注意危险地点的标志。
警告标志的颜色为黄底、黑边、黑图案。
警告标志的形状为等边三角形，顶角朝上。
警告标志的尺寸如图1所示。
警告标志到危险地点的距离通常应为30m，不应小于20m，亦不应大于50m。
民用机场地面标志、标记及灯光风向标能明确地指明地面风的方向，并能大致地显示风速，风向标国内常见的形式是风向袋。
着陆方向标是用于表示着陆方向的标志。
着陆方向标设计为“T”形，颜色一般为白色或橙色;夜间设有照明或以白色灯勾画其轮廓。

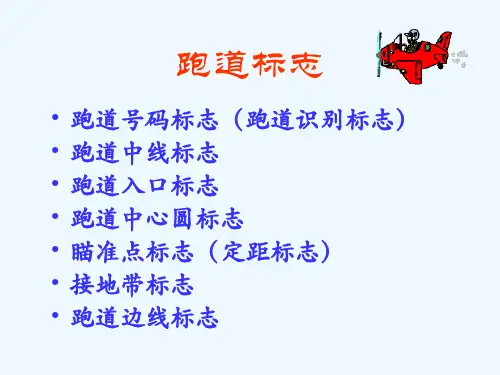

地面标志跑道号码标志设置在跑道入口处，表明相关道面是跑道并显示具体的跑道号码。
跑道号码标志由两位数字组成,这个两位数是从进近方向看去最接近于跑道磁方位角度数的十分之一的整数。
在有平行跑道的情况下,每个跑道号码标志后增加一个字母:例：两条平行跑道:“L”“R”;三条平行跑道:“L”“C”“R”。
跑道中线标志用于标明跑道中心线，由均匀隔开的白色线段和间隙组成。
跑道入口标志是由一组尺寸相同、位置对称于跑道中线的纵向线段组成，提供跑道入口信息。
瞄准点标志通常设置在跑道的每个进近端，由两条明显的粗的白色条块组成，为驾驶员操纵飞机着陆提供目视参考。
接地带标志由若干对对称地设在跑道中线两侧的长方形标志块组成,接地带对数与可用着陆距离或跑道入口之间的距离的对应关系如下：标志块对数可用着陆距离或跑道入口之间的距离小于900 m1900m至不足1200m21200m至不足1500m31500m至不足2400m42400m及2400m以上6跑道边线标志是为了让在跑道两端入口之间的跑道边缘与道肩或周围地域有明显对比。
滑行道中线标志为黄色线，为驾驶员提供从跑道中线到各停机位之间的连续引导。
增强型滑行道中线标志设置在与跑道直接相连的滑行道（单向运行的滑行道除外）上的A型跑道等待位置处，作用是为飞机驾驶员提供额外的确认A型跑道等待位置的目视参考，并构成跑道侵入防范措施的一部分。
跑道调头坪标志为连续实线，为驾驶员提供连续的引导，使飞机能够完成180°转弯和对准跑道中线。
跑道等待位置标志设计为黄色，沿跑道等待位置设置。
在滑行道与非仪表跑道、非精密进近跑道或起飞跑道相交处，设置A 型跑道等待位置标志。
民用航空工程标志、标志物和标记牌（术语）1.标志marking为传递航空信息展示在活动区表面上的一个或一组符号。
2.标志物 marker展示在地面上用以标明一个障碍物或勾划某个边界的物体。
3.标记牌 signa) 不变内容标记牌：仅提供一种指令或信息的标记牌；b) 可变内容标记牌：能按需要提供几种预先确定的指令或信息或不提供任何指令或信息的标记牌。
4.强制性指令标记牌 mandatory instructiong sign指示行进中的航空器或车辆不能越过未经机场管制塔台许可越过的界限的滑行引导标记牌。
主要包括跑道号码标记牌、跑道等待位置标记牌、道路等待位置标记牌、禁止进入标记牌、用于转换频率的等待点标记牌等。
5.信息标记牌 information sign向驾驶员提供其所在位置、滑行方向等信息的滑行引导标记牌。
主要包括位置标记牌、方向标记牌、目的地标记牌、跑道出口标记牌、跑道脱离标记牌、跑道交叉点起飞标记牌、滑行位置识别点标记牌等。
6.航空器机位识别标记牌 aircraft stand identification sign向进入机位的航空器驾驶员提供机位号码、经纬度信息的标记牌。
简称机位标记牌。
7.VOR机场校准点标记牌 VOR aerodrome checkpoint sign显示VOR无线电频率、方位角度数、至测距仪的距离的标记牌。
8.机场识别标记牌 aerodrome identification sign为帮助从空中识别机场而设置于机场内的标记牌。
9.道路等待位置标记牌road-holding position sign用以标明道路等待位置的标记牌。
