机场飞行区地面设计标示

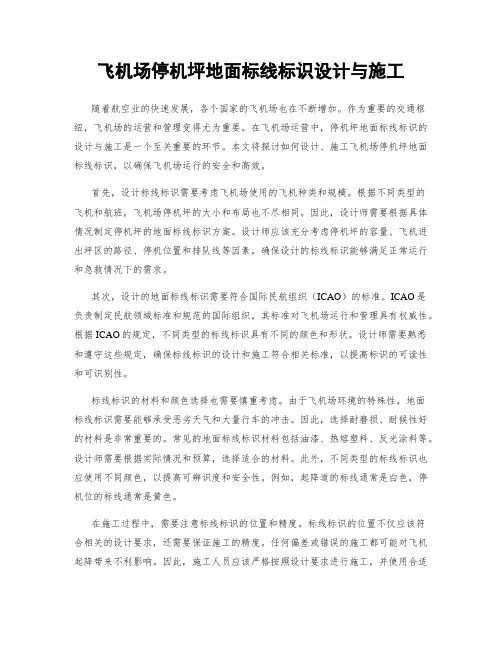

飞机场停机坪地面标线标识设计与施工随着航空业的快速发展，各个国家的飞机场也在不断增加。

作为重要的交通枢纽，飞机场的运营和管理变得尤为重要。

在飞机场运营中，停机坪地面标线标识的设计与施工是一个至关重要的环节。

本文将探讨如何设计、施工飞机场停机坪地面标线标识，以确保飞机场运行的安全和高效。

首先，设计标线标识需要考虑飞机场使用的飞机种类和规模。

根据不同类型的飞机和航班，飞机场停机坪的大小和布局也不尽相同。

因此，设计师需要根据具体情况制定停机坪的地面标线标识方案。

设计师应该充分考虑停机坪的容量、飞机进出坪区的路径、停机位置和排队线等因素，确保设计的标线标识能够满足正常运行和急救情况下的需求。

其次，设计的地面标线标识需要符合国际民航组织（ICAO）的标准。

ICAO是负责制定民航领域标准和规范的国际组织，其标准对飞机场运行和管理具有权威性。

根据ICAO的规定，不同类型的标线标识具有不同的颜色和形状。

设计师需要熟悉和遵守这些规定，确保标线标识的设计和施工符合相关标准，以提高标识的可读性和可识别性。

标线标识的材料和颜色选择也需要慎重考虑。

由于飞机场环境的特殊性，地面标线标识需要能够承受恶劣天气和大量行车的冲击。

因此，选择耐磨损、耐候性好的材料是非常重要的。

常见的地面标线标识材料包括油漆、热熔塑料、反光涂料等。

设计师需要根据实际情况和预算，选择适合的材料。

此外，不同类型的标线标识也应使用不同颜色，以提高可辨识度和安全性。

例如，起降道的标线通常是白色，停机位的标线通常是黄色。

在施工过程中，需要注意标线标识的位置和精度。

标线标识的位置不仅应该符合相关的设计要求，还需要保证施工的精度。

任何偏差或错误的施工都可能对飞机起降带来不利影响。

因此，施工人员应该严格按照设计要求进行施工，并使用合适的工具和技术来保证标线标识的准确度。

此外，施工人员还应注意施工时间和环境，避免对正常运行造成干扰。

最后，为了确保标线标识的持久性和可读性，定期维护和修复也是必要的。

机场标记牌的种类和作用机场标记牌是机场内部的重要设施，用于指示和引导航空器在机场内的移动和停靠位置，确保航空器安全地起降和停靠。

根据国际民航组织（ICAO）的标准，机场标记牌分为地面标记牌和空中标记牌两类。

下面将详细介绍机场标记牌的种类和作用。

一、地面标记牌地面标记牌包括跑道标记牌、滑行道标记牌、停机坪标记牌和轨道标记牌等，它们用于引导航空器在机场地面的移动。

1.跑道标记牌跑道标记牌用于标示跑道中心线、跑道边线、跑道入口和跑道出口等位置。

跑道中心线标记牌通常为白色，标示跑道中心线的中点和方向。

跑道边线标记牌用以标示跑道边缘，分为连续和间断线两种形式。

跑道入口和出口标记牌通常以黄色或橙色标示，标志着航空器驶入或驶出跑道的位置。

2.滑行道标记牌滑行道标记牌用于指示飞机在滑行道上的移动和导航。

滑行道边线标记牌通常为连续的黄色线条，用以标示滑行道的边界。

滑行道中心线标记牌通常为连续的绿色线条，标示滑行道的中心线。

滑行道入口和出口标记牌通常以黄色或橙色标示，标志着航空器驶入或驶出滑行道的位置。

3.停机坪标记牌停机坪标记牌用于指示飞机在停机坪上的停靠位置和行车路线。

停机坪的停靠位标记牌通常为黄色方格，用于指示飞机停靠的位置和方向。

停机坪内的行车道标记牌通常是蓝色，用于指示和标示行车路线。

4.轨道标记牌轨道标记牌用于引导航空器在地面移动的轨道，通常用于地面交通指挥员的指引和引导。

轨道标记牌通常为黄色，可以是箭头形状，也可以是带有方向指示的箭头形状。

二、空中标记牌空中标记牌用于引导航空器在空中的移动和导航，包括飞行航线标记牌、导航点标记牌、飞行程序标记牌等。

1.飞行航线标记牌飞行航线标记牌通常是在航空器飞行路径上设立的一系列地标和标志，用于引导和指示航空器在空中的飞行方向和路径。

飞行航线标记牌通常是黄色或橙色，可以是方形、圆形或带有方向指示的形状。

2.导航点标记牌导航点标记牌用于标示和标识航空器在空中导航中的关键点和位置，包括航路转弯点、航路交叉点、导航台和雷达测量点等。

机场飞行区标志物的形状
机场飞行区标志物是指用于指示机场飞行区内飞机起降、滑行、停放等区域的标志物。

这些标志物的形状具有特定的含义，以便飞行员能够快速准确地识别它们，从而遵守交通规则、确保飞行安全。

下面介绍一些常见的机场飞行区标志物及其形状：
1. 着陆区标志：着陆区标志是一组两个大白色矩形，分别位于着陆区两端的中央线上，形状为长方形。

2. 跑道端标志：跑道端标志包括两个大白色矩形和一枚大白色圆形，形状为长方形和圆形的组合。

3. 滑行道标志：滑行道标志是一组大黄色矩形，形状为长方形，用于指示滑行道的位置。

4. 停机位标志：停机位标志是一组大蓝色矩形，形状为长方形，用于指示飞机停放位置。

5. 跑道入口标志：跑道入口标志由一组大白色矩形和一个大白色三角形组成，形状为长方形和三角形的组合。

需要注意的是，以上标志物的形状和颜色均为国际标准，但不同国家和地区的机场可能会对标志物的具体形状和颜色进行微调，飞行员需在飞行前了解当地机场的标志物情况。

- 1 -。

【飞行员必备】机场标志和标识随着民航事业的不断发展，飞机越来越多、机场跑道越来越多、航线越来越多。

机遇和挑战并存，繁忙的机场运行、复杂的机场滑行路线、不规范的机场标志等，于是...... 2008年2月4日，越南航空公司飞机执行广州-河内VN919 航班，飞机在广州白云机场地面滑行过程中误入车辆服务通道，左侧机翼撞击车辆服务通道照明灯柱而受损。

2006年6月7日和6月9日，两架执行至呼和浩特航班任务的飞机在26号跑道着陆时，降落在机场未启用的新跑道上。

2008年2月29日，一架B737飞机在银川河东机场21号跑道实施VOR/DME程序进近，将尚未启用的平行滑行道当做跑道，飞机在平行滑行道上接地并滑跑494米后离地。

飞机无受损，机上人员安全。

类似这样的事件时有发生，导致事件发生的原因可能是多方面的，作为飞行员，我们又如何去规避此类事件呢？秉着一起学习交流的目的，飞行GO将推出“机场标志/标识和机场助航灯光系统”系列文章，跟大家一起回顾有关机场标志标识和机场灯光系统等方面的内容。

一、基本概念介绍1飞行区指标（Aerodrome Reference Code Elements I and II）2机场基准点（Aerodrome Reference Point—ARP ) 机场必须设置一个基准点，应位于机场使用中的或规划的所有跑道的几何中心或者主跑道中线的中点，首次设定后应保持位置不变。

其坐标必须加以测量，用经纬度表示，精确到秒。

3机场标高和跑道标高（Aerodrome elevation）起飞着陆区（跑道中线）最高点的标高，还需提供跑道入口两端中点标高。

4跑道公布距离道面系统：ASPH—Asphalt Runway 沥青CONC——Concrete Surfaced Runway 水泥净空道（CWY）跑道头的一块长方形场地或水面，飞机在其上空起始爬升到35ft停止道（SWY）起飞滑跑距离末端以外的一块长方形区域，适合飞机在中断起飞时能在上面停住。

飞机场地面运行标志系统的设计与应用引言：随着航空行业的飞速发展，越来越多的人选择乘飞机出行。

为了确保飞行安全和顺畅，各大机场都建立了完善的地面运行标志系统。

本文将探讨飞机场地面运行标志系统的设计原理与应用，旨在提高机场地面运行的效率和安全性。

一、飞机场地面运行标志系统的概述飞机场地面运行标志系统是指通过使用标志标记和信号，管理和指导飞机在机场地面的运行。

它主要包括标志设计、位置布置、形状颜色和灯光信号的规定等。

1. 标志设计和位置布置：飞机场地面运行标志系统的设计应充分考虑飞行器的特点和机场的实际情况。

通过不同形状、颜色和尺寸的标志，来引导飞机在地面上正确行驶和停靠。

标志的位置布置应遵循国际民航组织（ICAO）的建议和规定。

2. 形状、颜色和灯光信号：不同形状的标志代表着不同的含义。

例如，长方形标志表示停放区域，圆形标志表示禁止停放区域。

颜色的选择也具有特定的含义，例如黄色表示警告或注意，红色表示停止或禁止。

此外，灯光信号的使用也对夜间运行起到重要作用，如跑道边缘灯、跑道中心线灯等。

二、飞机场地面运行标志系统的设计原则为了确保飞机场地面运行的安全与高效，设计飞机场地面运行标志系统应遵循以下原则。

1. 一致性原则：标志的设计和使用应该具有一致性，不同机场之间、不同跑道之间应保持相同或相近的标志和信号，以便飞行员能够轻松理解和识别。

2. 易于识别原则：标志的形状、颜色和尺寸应易于识别和理解。

航空界保留了一套国际标准，旨在确保飞行员和地面操作人员能够准确理解标志的含义。

3. 昼夜可见原则：为了适应白天和黑夜的操作需求，飞机场地面运行标志系统的设计应考虑到昼夜可见性。

白天使用鲜明的颜色和清晰的标志，夜间使用灯光信号来辅助飞机导航和地面操作。

4. 维护易用性原则：标志的设计应考虑到维护和更换的易用性。

标志材料应耐候性强，易清洁，以确保标志长时间使用而不失去可识别性。

三、飞机场地面运行标志系统的应用飞机场地面运行标志系统的应用范围广泛。

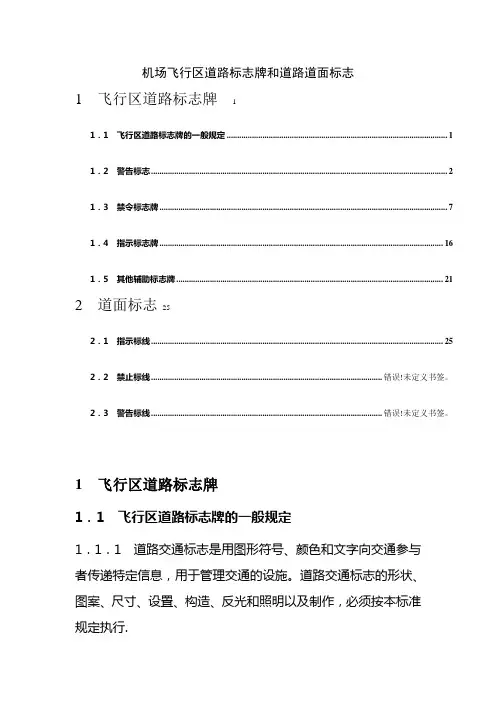

机场飞行区道路标志牌和道路道面标志1 飞行区道路标志牌 11．1 飞行区道路标志牌的一般规定 (1)1．2 警告标志 (2)1．3 禁令标志牌 (7)1．4 指示标志牌 (16)1．5 其他辅助标志牌 (21)2 道面标志252．1 指示标线 (25)2．2 禁止标线.............................................................................................................. 错误!未定义书签。

2．3 警告标线.............................................................................................................. 错误!未定义书签。

1 飞行区道路标志牌1．1 飞行区道路标志牌的一般规定1．1．1 道路交通标志是用图形符号、颜色和文字向交通参与者传递特定信息，用于管理交通的设施。

道路交通标志的形状、图案、尺寸、设置、构造、反光和照明以及制作，必须按本标准规定执行.1．1．2 飞行区道路标志牌分为警告标志、禁令标志、指示标志、指路标志、道路施工安全标志以及其他辅助标志。

1．1．3 道路交通标志的颜色范围，按本规定执行,附录A执行.1．1．4 道路交通标志的文字应书写规范、正确、工整.根据需要，可并用汉字和英语.1．1．5 道路交通标志的边框外缘，应有衬底色。

衬底色规定为：警告标志黄色，禁令标志白色，指示标志蓝色，其他道路的指路标志蓝色。

1．2 警告标志1．2．1 一般规定警告标志用以警告车辆、行人注意危险地点的标志。

警告标志的颜色为黄底、黑边、黑图案。

警告标志的形状为等边三角形，顶角朝上。

警告标志的尺寸如图1所示。

警告标志到危险地点的距离通常应为30m,不应小于20m，亦不应大于50m.图1 警告标志尺寸代号1．2．2 警告标志牌的种类及设置地点1、交叉路口标志牌用以警告车辆驾驶人谨慎慢行，注意横向来车相交。

机场飞行区标志物的形状
机场飞行区标志物是机场上用来指示飞行区域边界、跑道、滑行道、停机坪等位置的标志。

这些标志物的形状和颜色都是经过国际统一规定的，以确保航空交通的安全和有效性。

跑道标志物的形状通常是矩形或者圆形，矩形表示跑道的边界，圆形表示跑道端点。

在矩形标志物上，还会有箭头指示着跑道的进近方向。

如果跑道有平行的滑行道，则会在矩形标志物的四个角上加上一些小圆形标志，表示滑行道的位置。

滑行道标志物的形状通常是长方形或者L形，用来指示飞机在机场滑行的方向和位置。

长方形的标志物通常放置在滑行道的边缘，而L形标志物则放置在滑行道的拐弯处，用来指示飞机转弯的方向。

停机坪标志物的形状通常是矩形或者圆形，用来指示停机坪的位置和边界。

在矩形标志物上，还会有一些箭头指示着停机坪的进近方向。

除了上述常见的标志物形状之外，还有一些特殊的标志物。

例如，用来指示跑道中心线的标志物通常是两条平行的长线，用来指示航线的标志物则是一些箭头和数字。

这些标志物的形状和颜色都是根据国际标准来设计的，以确保航空交通的安全和有效性。

- 1 -。

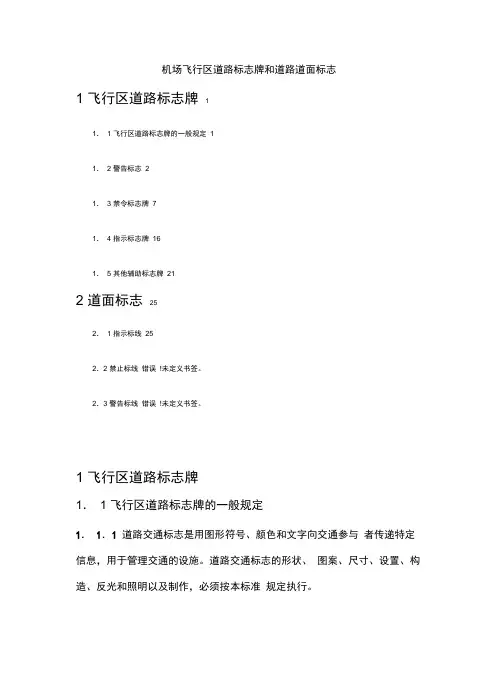

机场飞行区道路标志牌和道路道面标志1 飞行区道路标志牌 11．1 飞行区道路标志牌的一般规定 (1)1．2 警告标志 (2)1．3 禁令标志牌 (6)1．4 指示标志牌 (15)1．5 其他辅助标志牌 (20)2 道面标志242．1 指示标线 (24)2．2 禁止标线.............................................................................................................错误！未定义书签。

2．3 警告标线.............................................................................................................错误！未定义书签。

1 飞行区道路标志牌1．1 飞行区道路标志牌的一般规定1．1．1 道路交通标志是用图形符号、颜色和文字向交通参与者传递特定信息，用于管理交通的设施。

道路交通标志的形状、图案、尺寸、设置、构造、反光和照明以及制作，必须按本标准规定执行。

1．1．2 飞行区道路标志牌分为警告标志、禁令标志、指示标志、指路标志、道路施工安全标志以及其他辅助标志。

1．1．3 道路交通标志的颜色范围，按本规定执行，附录A执行。

1．1．4 道路交通标志的文字应书写规范、正确、工整。

根据需要，可并用汉字和英语。

1．1．5 道路交通标志的边框外缘，应有衬底色。

衬底色规定为：警告标志黄色，禁令标志白色，指示标志蓝色，其他道路的指路标志蓝色。

1．2 警告标志1．2．1 一般规定警告标志用以警告车辆、行人注意危险地点的标志。

警告标志的颜色为黄底、黑边、黑图案。

警告标志的形状为等边三角形，顶角朝上。

警告标志的尺寸如图1所示。

警告标志到危险地点的距离通常应为30m，不应小于20m，亦不应大于50m。

民⽤机场地⾯标志、标记及灯光风向标能明确地指明地⾯风的⽅向，并能⼤致地显⽰风速，风向标国内常见的形式是风向袋。

着陆⽅向标是⽤于表⽰着陆⽅向的标志。

着陆⽅向标设计为“T”形，颜⾊⼀般为⽩⾊或橙⾊;夜间设有照明或以⽩⾊灯勾画其轮廓。

地⾯标志跑道号码标志设置在跑道⼊⼝处，表明相关道⾯是跑道并显⽰具体的跑道号码。

跑道号码标志由两位数字组成,这个两位数是从进近⽅向看去最接近于跑道磁⽅位⾓度数的⼗分之⼀的整数。

在有平⾏跑道的情况下,每个跑道号码标志后增加⼀个字母:例：两条平⾏跑道:“L”“R”;三条平⾏跑道:“L”“C”“R”。

跑道中线标志⽤于标明跑道中⼼线，由均匀隔开的⽩⾊线段和间隙组成。

跑道⼊⼝标志是由⼀组尺⼨相同、位置对称于跑道中线的纵向线段组成，提供跑道⼊⼝信息。

瞄准点标志通常设置在跑道的每个进近端，由两条明显的粗的⽩⾊条块组成，为驾驶员操纵飞机着陆提供⽬视参考。

接地带标志由若⼲对对称地设在跑道中线两侧的长⽅形标志块组成,接地带对数与可⽤着陆距离或跑道⼊⼝之间的距离的对应关系如下：标志块对数可⽤着陆距离或跑道⼊⼝之间的距离⼩于 900 m1900m⾄不⾜1200m21200m⾄不⾜1500m31500m⾄不⾜2400m42400m及2400m以上6跑道边线标志是为了让在跑道两端⼊⼝之间的跑道边缘与道肩或周围地域有明显对⽐。

滑⾏道中线标志为黄⾊线，为驾驶员提供从跑道中线到各停机位之间的连续引导。

增强型滑⾏道中线标志设置在与跑道直接相连的滑⾏道（单向运⾏的滑⾏道除外）上的A型跑道等待位置处，作⽤是为飞机驾驶员提供额外的确认A型跑道等待位置的⽬视参考，并构成跑道侵⼊防范措施的⼀部分。

跑道调头坪标志为连续实线，为驾驶员提供连续的引导，使飞机能够完成180°转弯和对准跑道中线。

跑道等待位置标志设计为黄⾊，沿跑道等待位置设置。

在滑⾏道与⾮仪表跑道、⾮精密进近跑道或起飞跑道相交处，设置A 型跑道等待位置标志。
