雒浩有一批新学员加盟我们中队，中队要求写些地面标志和标识牌的资料，给新学员参考，可以减轻报务教员在飞行中带飞报务的任务。
为了把这个想法变成现实，我试着写了下面的资料，不是很全，希望对新队员有所帮助，如有不对之处请各位同仁指教。
我们都有这样一种习惯，当你对一个机场的滑行线路很熟悉后，得到ATC的滑行指令，就是不看机场平面图，你也能在机场自如地滑行；但是如果你飞到一个陌生的不熟悉的机场，或者滑行线路比较复杂的机场，或者部分道面正在维修的机场，或者陌生机场再加上低能见，那么在得到ATC滑行指令后，滑行时常常会遇到一些具体的困难。
我们知道，在滑行过程中一旦滑错了线路，有时候不仅仅是没有回头路，说不定还有潜在的危险。
那么有没有什么参考来提高滑行的准确性呢？答案是肯定的：熟悉机场地面标识牌、标志，学习滑行程序，肯定能对你沿正确的滑行线路滑行有所帮助。
进一步讲，熟悉机场地面标识、标志和滑行程序，不仅能保证滑行线路的正确，更能避免一些地面涉及安全的事件，从而保证了飞机在地面的安全运行。
下面就结合ICAO和FAA的建议，再和大家回顾一遍机场标识牌、标志，最后再熟悉一遍我们公司的滑行程序。
说明：如果ICAO和FAA所要求的标识、标志基本一致，下面就不再做比较；要是ICAO 和FAA所建议的有不同的地方就做一比较。
第一部分：机场标识牌。
一.跑道等待位置标识牌一般而言，红底色白字体的标识牌为强制性标识牌，用来指示跑道的边界，或进入临界区域，或者是禁止航空器进入的区域。
在管制机场，如果没有ATC的许可，滑行过程中，任何时候看到红色的标识牌，都要等待。
只有在获得ATC的指令后才可以继续滑行。
这种标识牌设置在滑行道的两侧。
跑道等待位置标识牌为红底白字的强制性标识牌。
a)起飞跑道等待位置标识牌这个标识牌大家一定很熟悉，在浦东机场与35号跑道头相交的C滑行道上的等待位置的两侧就能看到。
这个是起飞跑道等待位置标识牌！标识牌上的跑道号码与跑道人口的号码一致。

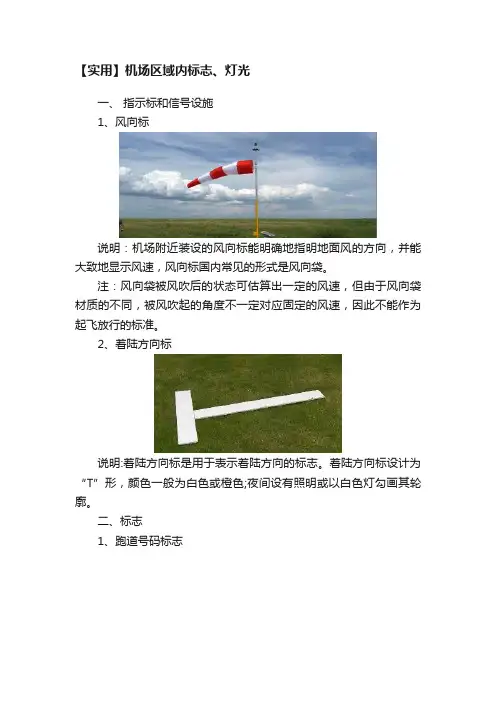

【实用】机场区域内标志、灯光一、指示标和信号设施1、风向标说明：机场附近装设的风向标能明确地指明地面风的方向，并能大致地显示风速，风向标国内常见的形式是风向袋。
注：风向袋被风吹后的状态可估算出一定的风速，但由于风向袋材质的不同，被风吹起的角度不一定对应固定的风速，因此不能作为起飞放行的标准。
2、着陆方向标说明:着陆方向标是用于表示着陆方向的标志。
着陆方向标设计为“T”形，颜色一般为白色或橙色;夜间设有照明或以白色灯勾画其轮廓。
二、标志1、跑道号码标志说明：跑道号码标志设置在跑道入口处，表明相关道面是跑道并显示具体的跑道号码。
跑道号码标志由两位数字组成,这个两位数是从进近方向看去最接近于跑道磁方位角度数的十分之一的整数。
在有平行跑道的情况下,每个跑道号码标志后增加一个字母:例：两条平行跑道:“L”“R”;三条平行跑道:“L”“C”“R”;2、跑道中线标志说明:跑道中线标志用于标明跑道中心线，由均匀隔开的白色线段和间隙组成。
3、跑道入口标志说明:跑道入口标志是由一组尺寸相同、位置对称于跑道中线的纵向线段组成，提供跑道入口信息。
注:驾驶员可根据跑道入口标志判别跑道内移情况。
4、瞄准点标志说明:瞄准点标志通常设置在跑道的每个进近端，由两条明显的粗的白色条块组成，为驾驶员操纵飞机着陆提供目视参考。
5、接地带标志说明:接地带标志由若干对对称地设在跑道中线两侧的长方形标志块组成,接地带对数与可用着陆距离或跑道入口之间的距离的对应关系如下：标志块对数可用着陆距离或跑道入口之间的距离1 小于 900 m2 900m 至不足1200m3 1200m 至不足1500m4 1500m 至不足2400m6 2400m 及2400m 以上6 、跑道边线标志说明:设计跑道边线标志是为了让在跑道两端入口之间的跑道边缘与道肩或周围地域有明显对比。
注：跑道边线标志本身包含在跑道宽度之内，跑道边线的外边表示跑道的外缘。
7 、滑行道中线标志说明:滑行道中线标志为黄色线，为驾驶员提供从跑道中线到各停机位之间的连续引导。
机场飞行区道路标志牌和道路道面标志1 飞行区道路标志牌 11．1 飞行区道路标志牌的一般规定 (1)1．2 警告标志 (2)1．3 禁令标志牌 (6)1．4 指示标志牌 (15)1．5 其他辅助标志牌 (20)2 道面标志242．1 指示标线 (24)2．2 禁止标线.............................................................................................................错误！未定义书签。
2．3 警告标线.............................................................................................................错误！未定义书签。
1 飞行区道路标志牌1．1 飞行区道路标志牌的一般规定1．1．1 道路交通标志是用图形符号、颜色和文字向交通参与者传递特定信息，用于管理交通的设施。
道路交通标志的形状、图案、尺寸、设置、构造、反光和照明以及制作，必须按本标准规定执行。
1．1．2 飞行区道路标志牌分为警告标志、禁令标志、指示标志、指路标志、道路施工安全标志以及其他辅助标志。
1．1．3 道路交通标志的颜色范围，按本规定执行，附录A执行。
1．1．4 道路交通标志的文字应书写规范、正确、工整。
根据需要，可并用汉字和英语。
1．1．5 道路交通标志的边框外缘，应有衬底色。
衬底色规定为：警告标志黄色，禁令标志白色，指示标志蓝色，其他道路的指路标志蓝色。
1．2 警告标志1．2．1 一般规定警告标志用以警告车辆、行人注意危险地点的标志。
警告标志的颜色为黄底、黑边、黑图案。
警告标志的形状为等边三角形，顶角朝上。
警告标志的尺寸如图1所示。
警告标志到危险地点的距离通常应为30m，不应小于20m，亦不应大于50m。
机场标识和灯光系统知识要点随着我国民航事业的快速发展，机场运行规模逐步扩大，对机场的规划建设、安全运行和安全监管提出了更新和更高的要求。
同时也对我们飞行人员有关机场方面专业知识提出了更新更高的要求。
为了帮助大家更好的认识和了解机场，我们收集了一些有关机场标志标识和进近灯光的资料，供大家学习和参考。
机场标志机场标志包括跑道标识，滑行道标识，其他道面标识，指示标和滑行引导标记牌跑道标志⏹•跑道号码标识（跑道识别标识）⏹• 跑道中线标识⏹• 跑道入口标识⏹• 跑道中心圆标识⏹• 瞄准点标识（定距标识）⏹• 接地带标识⏹• 跑道边线标识跑道标志必须为白色，滑行道标志和飞机机位标志必须为黄色，在夜间运行的机场，标志使用反光涂料。
跑道的每一端都设有跑道号码标识。
跑道号码标识通常由两位数字组成，如为平行跑道还应另加一个字母。
无论是单条跑道、两条或三条平行跑道，这两位数字应是最接近向该跑道端进近的方向与磁北方向（从磁北方向顺时针方向计算）的角度的十分之一的整数；如得出的整数仅有一位，则应在该整数前加一个零。
对于四条以上的平行跑道，则一组跑道号码标识的两位数字应按上述确定；而另一组跑道号码标识的两位数字则应为次一个最接近上述角度的十分之一的整数滑行道标志滑行道以及机坪滑行通道设有滑行道中线标识。
滑行道中线标识为连续实线。
滑行道、除冰/防冰设施以及机坪滑行通道应设滑行道中线标识，并安排得足以提供从跑道中线到各机位之间的连续引导。
滑行道中线标识应为0.15m 或0.2m 宽的连续黄色实线，水泥混凝土道面上的滑行道中线标识两侧宜设置0.05m 或0.1m 宽的黑边。
滑行道中线标识在与跑道等待位置标识或中间等待位置标识相交处应予中断，中断的滑行道中线标识与跑道等待位置标识或中间等待位置标识的净距为0.9m。
参见下图滑行道、等待坪、停机坪的道肩以及其他非承重表面，如遇承重表面区别不明显是，在相接处设有滑行道边线标志。
在滑行道转弯处，或其他承重道面与非承重道面需要明确区分处，应在非承重道面上设置滑行道道肩标识。
机场飞行区道路标志牌和道路道面标志1 飞行区道路标志牌 11．1 飞行区道路标志牌的一般规定 (1)1．2 警告标志 (2)1．3 禁令标志牌 (6)1．4 指示标志牌 (15)1．5 其他辅助标志牌 (20)2 道面标志242．1 指示标线 (24)2．2 禁止标线.............................................................................................................错误！未定义书签。
2．3 警告标线.............................................................................................................错误！未定义书签。
1 飞行区道路标志牌1．1 飞行区道路标志牌的一般规定1．1．1 道路交通标志是用图形符号、颜色和文字向交通参与者传递特定信息，用于管理交通的设施。
道路交通标志的形状、图案、尺寸、设置、构造、反光和照明以及制作，必须按本标准规定执行。
1．1．2 飞行区道路标志牌分为警告标志、禁令标志、指示标志、指路标志、道路施工安全标志以及其他辅助标志。
1．1．3 道路交通标志的颜色范围，按本规定执行，附录A执行。
1．1．4 道路交通标志的文字应书写规范、正确、工整。
根据需要，可并用汉字和英语。
1．1．5 道路交通标志的边框外缘，应有衬底色。
衬底色规定为：警告标志黄色，禁令标志白色，指示标志蓝色，其他道路的指路标志蓝色。
1．2 警告标志1．2．1 一般规定警告标志用以警告车辆、行人注意危险地点的标志。
警告标志的颜色为黄底、黑边、黑图案。
警告标志的形状为等边三角形，顶角朝上。
警告标志的尺寸如图1所示。
警告标志到危险地点的距离通常应为30m，不应小于20m，亦不应大于50m。

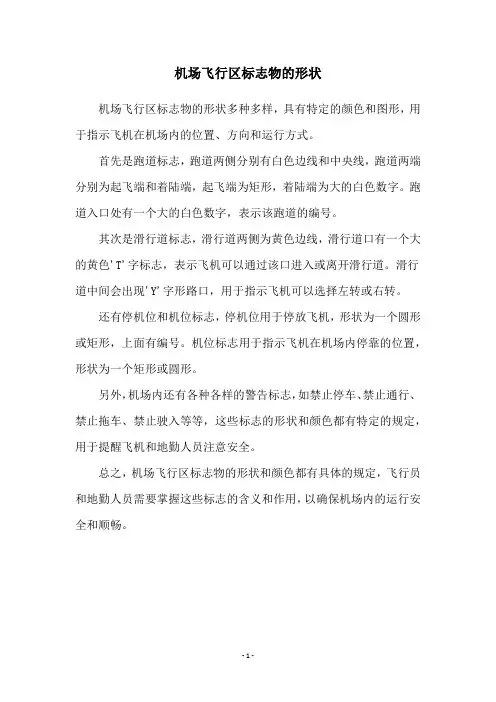

机场飞行区标志物的形状
机场飞行区标志物的形状多种多样，具有特定的颜色和图形，用于指示飞机在机场内的位置、方向和运行方式。
首先是跑道标志，跑道两侧分别有白色边线和中央线，跑道两端分别为起飞端和着陆端，起飞端为矩形，着陆端为大的白色数字。
跑道入口处有一个大的白色数字，表示该跑道的编号。
其次是滑行道标志，滑行道两侧为黄色边线，滑行道口有一个大的黄色'T'字标志，表示飞机可以通过该口进入或离开滑行道。
滑行道中间会出现'Y'字形路口，用于指示飞机可以选择左转或右转。
还有停机位和机位标志，停机位用于停放飞机，形状为一个圆形或矩形，上面有编号。
机位标志用于指示飞机在机场内停靠的位置，形状为一个矩形或圆形。
另外，机场内还有各种各样的警告标志，如禁止停车、禁止通行、禁止拖车、禁止驶入等等，这些标志的形状和颜色都有特定的规定，用于提醒飞机和地勤人员注意安全。
总之，机场飞行区标志物的形状和颜色都有具体的规定，飞行员和地勤人员需要掌握这些标志的含义和作用，以确保机场内的运行安全和顺畅。
- 1 -。
【飞行员必备】机场标志和标识随着民航事业的不断发展，飞机越来越多、机场跑道越来越多、航线越来越多。
机遇和挑战并存，繁忙的机场运行、复杂的机场滑行路线、不规范的机场标志等，于是......2008年2月4日，越南航空公司飞机执行广州-河内VN919航班，飞机在广州白云机场地面滑行过程中误入车辆服务通道，左侧机翼撞击车辆服务通道照明灯柱而受损。
2006年6月7日和6月9日，两架执行至呼和浩特航班任务的飞机在26号跑道着陆时，降落在机场未启用的新跑道上。
2008年2月29日，一架B737飞机在银川河东机场21号跑道实施VOR/DME程序进近，将尚未启用的平行滑行道当做跑道，飞机在平行滑行道上接地并滑跑494米后离地。
飞机无受损，机上人员安全。
类似这样的事件时有发生，导致事件发生的原因可能是多方面的，作为飞行员，我们又如何去规避此类事件呢？秉着一起学习交流的目的，飞行GO将推出“机场标志/标识和机场助航灯光系统”系列文章，跟大家一起回顾有关机场标志标识和机场灯光系统等方面的内容。
一、基本概念介绍1飞行区指标（Aerodrome Reference Code Elements I and II）2机场基准点（Aerodrome Reference Point—ARP )机场必须设置一个基准点，应位于机场使用中的或规划的所有跑道的几何中心或者主跑道中线的中点，首次设定后应保持位置不变。
其坐标必须加以测量，用经纬度表示，精确到秒。
3机场标高和跑道标高（Aerodrome elevation）起飞着陆区（跑道中线）最高点的标高，还需提供跑道入口两端中点标高。
4跑道公布距离道面系统：ASPH—Asphalt Runway 沥青CONC——Concrete Surfaced Runway 水泥净空道（CWY）跑道头的一块长方形场地或水面，飞机在其上空起始爬升到35ft停止道（SWY）起飞滑跑距离末端以外的一块长方形区域，适合飞机在中断起飞时能在上面停住。
在正常起飞着陆时不使用，因此可选用比跑道低级一些的道面，但强度应在中断起飞承载时不致造成航空器的结构损坏。
与跑道处于同一条中心线上，至少与跑道同宽；停止道表面的摩阻特性应良好。
可用起飞滑跑距离(Take 0ff Runway Available)可用起飞距离(Take Off Distance Available)可用加速停止距离(Accelerate-stop Distance Available)可用着陆距离(Landing Distance Available)5道面承载强度pavement classification number (PCN)为确定道面能否满足运行，我们需要用道面的PCN值与飞机相应的实际ACN值进行比较。
当飞机等级号（Aircraft Classification Number—ACN）等于或小于道面等级号（PCN）时，能在规定胎压和飞机的最大起飞重量的条件下使用该道面。
若道面强度受季节性影响有明显变化时，可以报告几个不同的道面等级号。
当ACN>PCN，满足下述条件时，可允许有限制地超载运行：a.道面没有呈现破坏迹象，土基强度未显著减弱期间；b..对于刚性道面或以刚性道面为主的复合道面，飞机的ACN不超过道面PCN的5%；对于柔性道面，飞机的ACN不超过道面PCN的10%；c.年超载运行次数不超过年度总运行次数的5%；d.也可令ACN实=PCN，求取W实，从而以限制W实来满足飞机的使用。
道面承载强度(PCN)的报告格式PCN值／道面类型／土基强度／胎压限制／评定方法。
道面类型：“R”（Rigid）刚性道面“F”(Flexible)柔性道面土基强度:“A”高强度“B”中强度“C”低强度“D”特低强度胎压限制：“W”无胎压限制“X”胎压上限至1.75MPa “Y”胎压上限至1.25MPa“Z”胎压上限至0.5MPa评定方法：“T”技术方法“U”经验方法评定对某一机型的ACN值由ICAO计算出来并以图表形式提供所有参数，图表中显示的ACN值列有两个重量：MTWA（最大起飞重量）和APS（飞机基本重量）或使用重量。
如飞机的重量介于两者之间时，ACN值可以通过两个极限间的差值来计算。
二、跑道标志1道面标志的一般要求关于各道面的颜色要求，内容全在这里啦！2跑道号码标志（Runway Designation Markings）跑道每一端都设有跑道号码标志，跑道号码由两位数字组成，按跑道磁方位的前两个数字，如得出的整数仅有一位，则应在该整数前加“0”。
两条平行跑道分别加R、L；三条平行跑道R、C、L；四条平行跑道则为R、L、R、L。
对于四条以上的平行跑道，则一组跑道号码标志的两位数字应按上述确定，另一组跑道号码标志的两位数字则应为次一个最接近上述角度的十分之一的整数。
（如北京、白云、浦东国际机场）3跑道中线标志(Runway Centerline Markings)跑道中线标志应设置在跑道两端的跑道号码标志之间的跑道中线上，由均匀隔开的线段个间隙组成。
每一线段加一个间隙的长度不得小于50M，也不得大于75M；每一线段的长度至少等于间隙的长度或30M（取较大值）。
II类或III类精密进近跑道的中线标志宽度不小于0.9M，I类精密进近跑道及非精密进近跑道的中线标志宽度不小于0.45M；其他跑道应不小于0.3m。
4跑道入口标志(Runway Threshold Markings)跑道入口标志应由一组尺寸相同、位置对称于跑道中线的纵向线段组成，入口标志的线段应从距跑道入口6m处开始，线段的总数按跑道宽度来确定。
5跑道入口内移标志(Displaced Threshold Markings)跑道入口若需暂时内移或永久内移，则跑道入口标志应增加一条横向线段，其宽度不小于1.8m。
此标志用于由于道面或其他原因需内移入口，分为临时性和永久性内移两种。
6瞄准点标志(Aiming Markings)有铺筑面的跑道的每一个进近端应设置瞄准点标志，以便于航空器对准跑道，对称于跑道中线，又称“大白块”，瞄准点标志的开始端至跑道入口的距离见下表。
在跑道装有目视进近坡度指示系统时，标志的开始端应与目视进近坡度的起点重合。
7接地带标志(Touchdown Zone Markings)有铺筑面的仪表跑道和飞行区指标I为3或4的有铺筑面的非仪表跑道应设接地带标志。
接地带标志由若干对对称地设置在跑道中线两侧的长方形标志块组成，接地带标志有两种形式，其对数与可用着陆距离有关。
成对标志线条的纵向间距应为150m，自距离跑道入口150m处开始。
与瞄准点标志相重合或位于其50m范围内的各对接地带标志应省略。
8跑道中心圆标志跑道中心圆标志设置在从跑道入口计算的跑道全长处，标志的形状为有四个缺口的圆环。
9跑道边线标志(RunwaySide Strip Markings)有铺筑面的跑道应在沿跑道两侧设跑道边线标志，用于区分道面与道肩。
跑道边线标志应设在跑道两端入口之间的范围内，由一对设置在跑道两侧边缘的线条组成，每条线条的外边大致在跑道的边缘上。
当跑道宽度大于60m时，标志外边缘应设在距跑道中线30m处；当与其他跑道或滑行道交叉处应予以中断；在跑道入口内移时，跑道边线标志保持不变；如设有跑道掉头坪，在跑道与跑道掉头坪之间的跑道边线标志不应中断。
三、滑行道标志1滑行道中线标志滑行道、除冰/防冰设施以及飞机机位滑行通道应设滑行道中线标志，并能提供从跑道中线到各机位之间的连续引导。
滑行道中线标志为不小于0.15m宽的连续黄色实线，浅色道面（如水泥混凝土道面）上的滑行道中线标志两侧宜设置不小于0.05m宽的黑边。
滑行道中线标志在与跑道等待位置标志、中间等待位置标志以及各类跑道标志相交处应中断。
作为跑到出口的滑行道（含快速出口滑行道和垂直滑行道），该滑行道中线标志应以曲线形式转向跑道中线标志，并平行（相距0.9m）于跑道中线延伸至超过切点一定距离，此距离在飞行指标区I为3或4时应不小于60m,飞行指标区I为1或2时应不小于30m。
增强型滑行道中线标志当机场交通密度为中或高时，在与跑道直接相连的滑行道（单向运行的滑行道除外）上的A型跑道等待位置处，应设置增强型滑行道中线标志。
该标志的作用是为飞行员提供额外的确认A型跑道等待位置的目视参考，并构成跑道入侵防范措施的一部分。
（看到这样的标志时，我们应该提醒自己正在接近跑道，是否得到指令可以进跑道？短五边是否干净？）增强型滑行道中线标志应从A型跑道等待位置标志沿驶离跑道方向延伸47m的距离。
当增强型滑行道中线标志与位于与之相距47m以内的另一个跑道等待位置标志，如II 或III类精密进近跑道的等待位置标志交叉时，应在与此类跑道等待位置标志的交叉点前后各0.9m处中断增强型滑行道中线标志。
增强型滑行道中线标志应在超过与跑道等待位置标志的交叉点后继续向前延伸至少3个虚线段，或者从起点至终点至少达到47m,两者取较大值。
2跑道调头xx标志跑道掉头坪标志应从跑道中线弯出进入掉头坪，其转弯半径应与预计使用该跑道掉头坪的飞机的操纵特性和正常滑行速度相适应。
跑道掉头坪标志与跑道中线标志的交接角应不大于30°，其曲线部分的设计宜能保证前轮转向角不超过45°。
3跑道等待位置标志在跑道等待位置处必须设置跑道等待位置标志，在滑行道与非仪表跑道、非精密进近跑道或起飞跑道相交处，则该处的跑道等待位置标志应为下图所示的A型；在滑行道与I、II或III类精密进近跑道相交处，如仅设有一个滑行等待位置时，则该处的跑道等待位置标志应为下图所示的A型。
如上述相交处设有多个跑道等待位置，则最靠近跑道的跑道等待位置标志应为上图所示的A型，其余离跑道较远的跑道等待位置标志应采用下图所示的B型。
B型滑行道等待位置标志的位置由跑道所服务的最大机型以及ILS/MLS的临界/敏感区决定，并且仅当ILS运行时，B型跑道等待位置标志才发挥作用（如机场启用II类运行程序）。
一般在B型跑道等待位置的滑行道一侧或两侧还设有标明“CATII”或“CATIII”字样的滑行引导标记牌。
当然我们也会遇到像这样的情况4中间等待位置标志在中间等待位置和比邻滑行道的远距除冰防冰设施出口边界上应设置中间等待位置标志。
在两条有铺筑面的滑行道相交处设置的中间等待位置标志应横跨滑行道，并与相交滑行道的近边有足够的距离，以保证滑行中的航空器之间有足够的净距。
中间等待位置标志应采用单条断续线（虚线），位于浅色道面上的中间等待位置标志周围宜设置黑色背景。
5强制性指令标志在无法按照要求安装指令标记牌处，应在铺筑面上设置强制性指令标志，也可以根据运行需要或为协助防止跑道入侵，应设置强制性指令标志作为强制性指令标记牌的补充。
