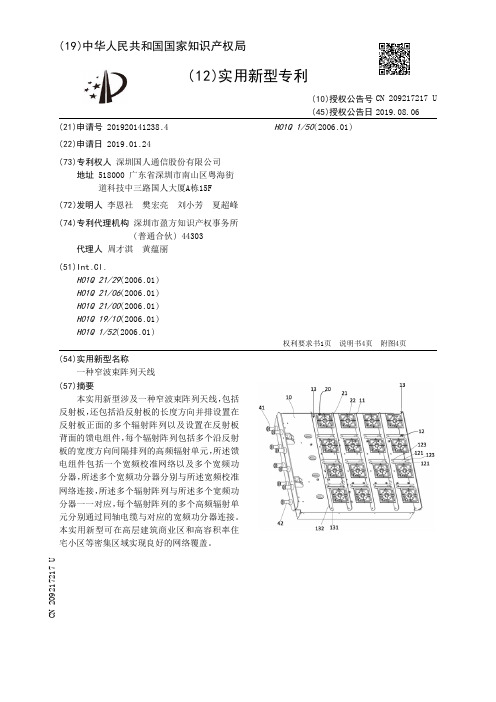

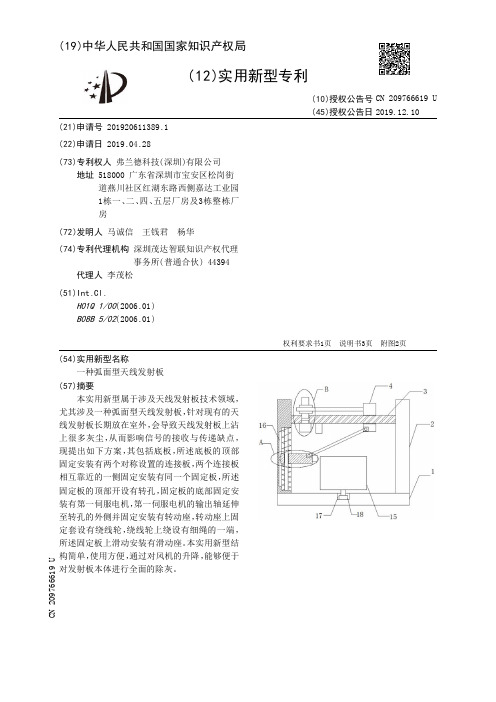

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920611389.1(22)申请日 2019.04.28(73)专利权人 弗兰德科技(深圳)有限公司地址 518000 广东省深圳市宝安区松岗街道燕川社区红湖东路西侧嘉达工业园1栋一、二、四、五层厂房及3栋整栋厂房(72)发明人 马诚信 王钱君 杨华 (74)专利代理机构 深圳茂达智联知识产权代理事务所(普通合伙) 44394代理人 李茂松(51)Int.Cl.H01Q 1/00(2006.01)B08B 5/02(2006.01)(54)实用新型名称一种弧面型天线发射板(57)摘要本实用新型属于涉及天线发射板技术领域,尤其涉及一种弧面型天线发射板,针对现有的天线发射板长期放在室外,会导致天线发射板上沾上很多灰尘,从而影响信号的接收与传递缺点,现提出如下方案,其包括底板,所述底板的顶部固定安装有两个对称设置的连接板,两个连接板相互靠近的一侧固定安装有同一个固定板,所述固定板的顶部开设有转孔,固定板的底部固定安装有第一伺服电机,第一伺服电机的输出轴延伸至转孔的外侧并固定安装有转动座,转动座上固定套设有绕线轮,绕线轮上绕设有细绳的一端,所述固定板上滑动安装有滑动座。
本实用新型结构简单,使用方便,通过对风机的升降,能够便于对发射板本体进行全面的除灰。
权利要求书1页 说明书3页 附图2页CN 209766619 U 2019.12.10C N 209766619U权 利 要 求 书1/1页CN 209766619 U1.一种弧面型天线发射板,包括底板(1),其特征在于,所述底板(1)的顶部固定安装有两个对称设置的连接板(2),两个连接板(2)相互靠近的一侧固定安装有同一个固定板(3),所述固定板(3)的顶部开设有转孔,固定板(3)的底部固定安装有第一伺服电机(11),第一伺服电机(11)的输出轴延伸至转孔的外侧并固定安装有转动座(12),转动座(12)上固定套设有绕线轮(13),绕线轮(13)上绕设有细绳(14)的一端,所述固定板(3)上滑动安装有滑动座(4),细绳(14)的另一端固定安装在滑动座(4)的一侧,所述固定板(3)的底部固定安装有限位板,限位板与滑动座(4)相配合,所述滑动座(4)的底部转动安装有转杆(9)的一端,两个固定板(3)中的一个连接板(2)的一侧开设有凹槽(5),凹槽(5)的顶部内壁和底部内壁固定安装有同一个固定杆(6),固定杆(6)上滑动安装有升降座(7),升降座(7)的顶部和底部均固定安装有弹簧(8)的一端,弹簧(8)的另一端分别固定安装在凹槽(5)的顶部内壁和底部内壁上,所述转杆(9)的另一端固定安装在升降座(7)上,升降座(7)的一侧延伸至凹槽(5)的外侧并固定安装有风机(10)。

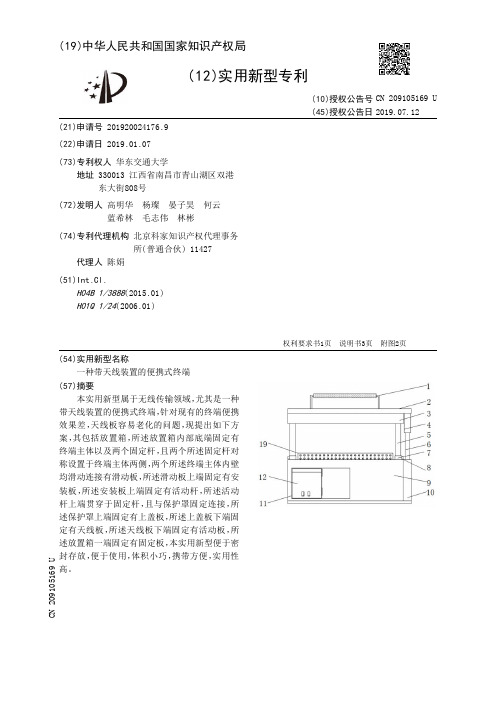

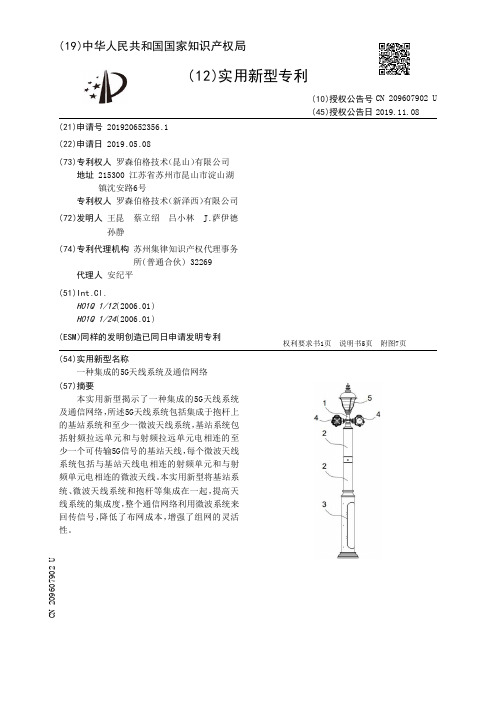

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920652356.1(22)申请日 2019.05.08(73)专利权人 罗森伯格技术(昆山)有限公司地址 215300 江苏省苏州市昆山市淀山湖镇沈安路6号专利权人 罗森伯格技术(新泽西)有限公司(72)发明人 王昆 蔡立绍 吕小林 J.萨伊德 孙静 (74)专利代理机构 苏州集律知识产权代理事务所(普通合伙) 32269代理人 安纪平(51)Int.Cl.H01Q 1/12(2006.01)H01Q 1/24(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称一种集成的5G天线系统及通信网络(57)摘要本实用新型揭示了一种集成的5G天线系统及通信网络,所述5G天线系统包括集成于抱杆上的基站系统和至少一微波天线系统,基站系统包括射频拉远单元和与射频拉远单元电相连的至少一个可传输5G信号的基站天线,每个微波天线系统包括与基站天线电相连的射频单元和与射频单元电相连的微波天线。
本实用新型将基站系统、微波天线系统和抱杆等集成在一起,提高天线系统的集成度,整个通信网络利用微波系统来回传信号,降低了布网成本,增强了组网的灵活性。
权利要求书1页 说明书5页 附图7页CN 209607902 U 2019.11.08C N 209607902U权 利 要 求 书1/1页CN 209607902 U1.一种集成的5G天线系统,其特征在于,包括集成于抱杆上的基站系统和至少一微波天线系统,所述基站系统包括射频拉远单元和与射频拉远单元电相连的至少一个可传输5G 信号的基站天线,每个所述微波天线系统包括与基站天线电相连的射频单元和与射频单元电相连的微波天线。
2.根据权利要求1所述的一种集成的5G天线系统,其特征在于,所述抱杆上包括两个所述微波天线系统,且两个所述微波天线系统在抱杆上的高度相同,两个所述微波天线系统通过同一安装支架固定到抱杆上。
(10)申请公布号(43)申请公布日 (21)申请号 201510036113.1(22)申请日 2015.01.23H01Q 19/15(2006.01)H01Q 17/00(2006.01)(71)申请人北京空间飞行器总体设计部地址100094 北京市海淀区友谊路104号(72)发明人杨小勇 董楠 韩运忠(54)发明名称天线(57)摘要本发明提供了一种天线,用于采用反射杯的结构来降低宽波束天线单元的后向辐射,其包括:宽波束天线单元,具有小型化结构,实现射频能量的向外辐射并且具有大后瓣电平;反射杯,被安装在宽波束天线单元的底部,阻挡宽波束天线单元的投射到载体表面上的后向辐射能量,进而避免由于后瓣电平的能量经过载体表面反射后对宽波束天线单元的有效覆盖区域的干扰。
因此,本发明大大降低了宽波束天线对载体环境的敏感性,便于其布局与安装,大大改善了数传信道质量,且本发明易于实施,对改善宽波束天线与星体的兼容性效果明显,具有良好的推广应用价值,反射杯的使用在满足天线自身与载体的兼容性的同时也有利于改善天线与载体环境其它天线之间的兼容性。
(51)Int.Cl.(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书1页 说明书4页 附图3页CN 105896101 A 2016.08.24C N 105896101A1.一种天线,用于采用反射杯的结构来降低宽波束天线单元的后向辐射,其特征在于,包括:所述宽波束天线单元,具有小型化结构,用于实现射频能量的向外辐射并且具有大后瓣电平;以及所述反射杯,被安装在所述宽波束天线单元的底部,用于阻挡所述宽波束天线单元的投射到载体表面上的后向辐射能量,进而避免由于所述后瓣电平的能量经过所述载体表面反射后对所述宽波束天线单元的有效覆盖区域的干扰。
2.根据权利要求1所述的天线,其特征在于,还包括:吸波材料,根据所述反射杯对所述后向能量的反射影响的接受情况,附着在所述反射杯的内表面,用于有效吸收所述宽波束天线单元的后向辐射能量,从而降低由于所述宽波束天线单元的后向辐射能量经过所述反射杯的反射后对住辐射区域内的覆盖特性的干扰。

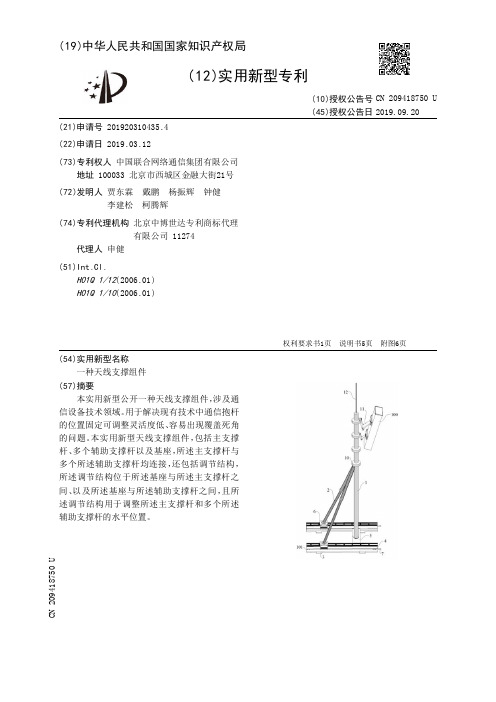

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920310435.4(22)申请日 2019.03.12(73)专利权人 中国联合网络通信集团有限公司地址 100033 北京市西城区金融大街21号(72)发明人 贾东霖 戴鹏 杨振辉 钟健 李建松 柯腾辉 (74)专利代理机构 北京中博世达专利商标代理有限公司 11274代理人 申健(51)Int.Cl.H01Q 1/12(2006.01)H01Q 1/10(2006.01)(54)实用新型名称一种天线支撑组件(57)摘要本实用新型公开一种天线支撑组件,涉及通信设备技术领域。
用于解决现有技术中通信抱杆的位置固定可调整灵活度低、容易出现覆盖死角的问题。
本实用新型天线支撑组件,包括主支撑杆、多个辅助支撑杆以及基座,所述主支撑杆与多个所述辅助支撑杆均连接,还包括调节结构,所述调节结构位于所述基座与所述主支撑杆之间、以及所述基座与所述辅助支撑杆之间,且所述调节结构用于调整所述主支撑杆和多个所述辅助支撑杆的水平位置。
权利要求书1页 说明书5页 附图6页CN 209418750 U 2019.09.20C N 209418750U权 利 要 求 书1/1页CN 209418750 U1.一种天线支撑组件,其特征在于,包括主支撑杆、多个辅助支撑杆以及基座,所述主支撑杆与多个所述辅助支撑杆均连接,还包括调节结构,所述调节结构位于所述基座与所述主支撑杆之间、以及所述基座与所述辅助支撑杆之间,且所述调节结构用于调整所述主支撑杆和多个所述辅助支撑杆的水平位置。
2.根据权利要求1所述的天线支撑组件,其特征在于,所述调节结构包括固定在所述基座上的导轨、与所述主支撑杆连接的第一连接件以及与所述辅助支撑杆连接的第二连接件,所述第一连接件、所述第二连接件与所述导轨可移动连接。
3.根据权利要求2所述的天线支撑组件,其特征在于,所述导轨的两端分别设有第一连接结构和第二连接结构,任一所述导轨上的第一连接结构可与另一所述导轨上的第二连接结构连接。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920571700.4(22)申请日 2019.04.24(73)专利权人 中国移动通信集团安徽有限公司地址 230000 安徽省合肥市黄山路609号专利权人 中国移动通信集团有限公司(72)发明人 赵远远 胡船龙 (74)专利代理机构 北京市浩天知识产权代理事务所(普通合伙) 11276代理人 王广涛(51)Int.Cl.H01Q 1/12(2006.01)H01Q 1/24(2006.01)(54)实用新型名称天线支架及天线(57)摘要本实用新型实施例涉及通信设备技术领域,尤其公开了一种天线支架及天线,包括:底座;第一连杆,其一端与所述底座转动连接;第一固定件,可用于将所述第一连杆和所述底座相互固定;第二连杆,其一端与所述第一连杆的另一端转动连接;第二固定件,可用于将所述第二连杆与所述第一连杆相互固定;固定座,与所述第二连杆的另一端转动连接,所述固定座用于固定天线;第三固定件,可用于将所述固定座和所述第二连杆相互固定。
通过上述方式,本实用新型实施例实现了天线支架可以进行多方位调整。
权利要求书2页 说明书5页 附图2页CN 209709152 U 2019.11.29C N 209709152U权 利 要 求 书1/2页CN 209709152 U1.一种天线支架(10),其特征在于,包括:底座(1);第一连杆(2),其一端与所述底座(1)转动连接;第一固定件(3),可用于将所述第一连杆(2)和所述底座(1)相互固定;第二连杆(4),其一端与所述第一连杆(2)的另一端转动连接;第二固定件(5),可用于将所述第二连杆(4)与所述第一连杆(2)相互固定;固定座(6),与所述第二连杆(4)的另一端转动连接,所述固定座(6)用于固定天线;第三固定件(7),可用于将所述固定座(6)和所述第二连杆(4)相互固定。
专利名称:双拉杆电视接收天线专利类型:实用新型专利
发明人:费文佐
申请号:CN95209933.0
申请日:19950425
公开号:CN2242525Y
公开日:
19961211
专利内容由知识产权出版社提供
摘要:一种双拉杆电视接收天线,立杆上有可环绕其转动并紧固其上的3组振子架,高位振子架上设有一副接收VHF频段信号的圆环天线,其特征是低、中位振子架上分别设有一副接收VHF和VHF频段信号的带定位弹片的基本半波振子拉杆天线。
本实用新型采用组合结构,设计新颖,制作简单,拉杆天线可环绕立杆作360°旋转,伸缩自如,定位可靠,可根据实地接收情况调节天线方向与长度,既能宽带接收电视信号,又能对某一固定频道接收电视信号,以获得最佳接收效果。
申请人:费文佐
地址:334500 江西省铅山县河口镇解放街209号
国籍:CN
代理机构:南昌市专利事务所
代理人:陈守国
更多信息请下载全文后查看。
专利名称:一种应用于手机的NFC天线专利类型:实用新型专利
发明人:吴文飞
申请号:CN201921838983.0
申请日:20191030
公开号:CN210350083U
公开日:
20200417
专利内容由知识产权出版社提供
摘要:本实用新型提供一种应用于手机的NFC天线,涉及天线领域,包括NFC天线和指纹按压模块,NFC天线包括方形天线、圆形天线、第一馈电触点、第二馈点触点,第一馈电触点连接到跳线的起始端,第二馈点触点连接到方形天线的起始端,圆形天线安装在指纹按压模块内部,圆形天线的起始端和末端分别连接到第一端子和第二端子,第一端子在指纹按压模块的带动下与跳线的末端滑动连接在一起,第二端子在指纹按压模块的带动下方形天线的末端滑动连接在一起;本实用新型采用新型触点式结构,在使用时按下指纹按压模块,NFC天线连通,防止NFC距离太远,减少盗刷现象,采用特别的绕线方式,减低线与线之间的耦合损耗,降低天线阻抗值,提高信号稳定性。
申请人:深圳市微加通讯智能有限公司
地址:518000 广东省深圳市宝安区新安街道安乐社区兴华一路安乐二队新2号华创达G栋四层国籍:CN
代理机构:深圳科湾知识产权代理事务所(普通合伙)
代理人:钟斌
更多信息请下载全文后查看。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920219232.4(22)申请日 2019.02.19(73)专利权人 深圳市和盈互联科技有限公司地址 518102 广东省深圳市宝安区西乡街道共和工业路西发B区旭生研发大厦16层14-16号(72)发明人 赵峰 陈廷 龙桂华 郭海龙 (74)专利代理机构 北京康盛知识产权代理有限公司 11331代理人 陶俊洁(51)Int.Cl.H01Q 1/36(2006.01)H01Q 3/24(2006.01)H01Q 3/44(2006.01)H01Q 15/14(2006.01)H01Q 19/18(2006.01)H01Q 21/00(2006.01)H01Q 21/06(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称天线装置(57)摘要本实用新型属于终端技术领域,公开一种天线装置,包括信号源、第一有源开关、至少一对金属块和相应的匹配器件,其特征在于,所述金属块与相应的匹配器件连接,所述匹配器件通过所述第一有源开关连接所述信号源。
本实用新型采用金属块作为天线体与反射装置,并实现自主切换,实现天线定向增益的加强和天线的多方向性切换。
权利要求书1页 说明书4页 附图5页CN 209730159 U 2019.12.03C N 209730159U权 利 要 求 书1/1页CN 209730159 U1.一种天线装置,包括信号源、第一有源开关、至少一对金属块和相应的匹配器件,其特征在于,所述金属块与相应的匹配器件连接,所述匹配器件通过所述第一有源开关连接所述信号源。
2.如权利要求1所述的天线装置,其特征在于,一对金属块由第一金属块和第二金属块组成,其对应的匹配器件为第一匹配器件和第二匹配器件:所述第一金属块通过所述第一匹配器件连接第二有源开关;所述第二金属块通过所述第二匹配器件连接第三有源开关;所述第二有源开关与所述第三有源开关分别通过所述第一有源开关连接所述信号源。
(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920382425.1
(22)申请日 2019.03.25
(73)专利权人 合肥联宝信息技术有限公司
地址 230601 安徽省合肥市经济技术开发
区翠微路6号海恒大厦4楼418号
(72)发明人 郝敬军 王瑞荡 李涛 郝进焰
(74)专利代理机构 北京金信知识产权代理有限
公司 11225
代理人 喻嵘 佛新瑜
(51)Int.Cl.
H01Q 1/36(2006.01)
H01Q 1/44(2006.01)
H01Q 1/48(2006.01)
H01Q 1/50(2006.01)
H01Q 5/28(2015.01)
H01Q 5/307(2015.01)H01Q 13/10(2006.01)
(54)实用新型名称天线(57)摘要本实用新型实施例公开了一种天线,应用于具有金属壳体的电子设备,所述天线包括第一辐射单元、第一馈入部和第一接地部:所述金属壳体上开设有用于形成所述第一辐射单元的第一槽孔和第二槽孔,所述第一槽孔沿所述金属壳体的第一边缘的长度方向布置,所述第二槽孔的一端与所述第一槽孔连通,所述第二槽孔的另一端延伸至所述第一边缘并形成第一开口;所述第一馈入部与所述第一辐射单元相互耦合以辐射电磁波;所述第一接地部连接在所述金属壳体上靠近所述第一辐射单元的区域上。
本实用新型实施例的天线结构简单、尺寸较小且成本较低的天
线。
权利要求书1页 说明书7页 附图3页CN 209389209 U 2019.09.13
C N 209389209
U
权 利 要 求 书1/1页CN 209389209 U
1.一种天线,应用于具有金属壳体的电子设备,所述天线包括第一辐射单元、第一馈入部和第一接地部,其特征在于:
所述金属壳体上开设有用于形成所述第一辐射单元的第一槽孔和第二槽孔,所述第一槽孔沿所述金属壳体的第一边缘的长度方向布置,所述第二槽孔的一端与所述第一槽孔连通,所述第二槽孔的另一端延伸至所述第一边缘并形成第一开口;
所述第一馈入部与所述第一辐射单元相互耦合以辐射电磁波;
所述第一接地部连接在所述金属壳体上靠近所述第一辐射单元的区域上。
2.根据权利要求1所述的天线,其特征在于,所述天线还包括第二辐射单元、第二馈入部和第二接地部;
所述金属壳体上开设有用于形成所述第二辐射单元的第三槽孔和第四槽孔,所述第三槽孔沿所述金属壳体的第一边缘的长度方向布置,所述第三槽孔与所述第一槽孔具有相对端且两个所述相对端之间具有间隔,所述第四槽孔的一端与所述第三槽孔连通,所述第四槽孔的另一端延伸至所述第一边缘并形成第二开口;
所述第二馈入部与所述第二辐射单元相互耦合以辐射电磁波;
所述第二接地部连接在所述金属壳体上靠近所述第二辐射单元的区域上。
3.根据权利要求2所述的天线,其特征在于,所述第一馈入部横跨所述第一槽孔并连接在所述金属壳体上由所述第一槽孔、所述第二槽孔和所述第一边缘围成的第一区域上;
所述第二馈入部横跨所述第三槽孔并连接在所述金属壳体上由所述第三槽孔、所述第四槽孔和所述第一边缘围成的第二区域上。
4.根据权利要求3所述的天线,其特征在于,所述第一区域和所述第二区域相邻设置。
5.根据权利要求4所述的天线,其特征在于,所述第一馈入部通过位于所述第一槽孔一侧边缘处的第一馈点与所述金属壳体连接,所述第一接地部通过位于所述第一槽孔另一侧边缘处的第一接地点与所述金属壳体连接;
所述第二馈入部通过位于所述第三槽孔一侧边缘处的第二馈点与所述金属壳体连接,所述第二接地部通过位于所述第三槽孔另一侧边缘处的第二接地点与所述金属壳体连接。
6.根据权利要求5所述的天线,其特征在于,所述第一辐射单元包括第一高频辐射部和第一低频辐射部;所述第二辐射单元包括第二高频辐射部和第二低频辐射部。
7.根据权利要求2-6任一项所述的天线,其特征在于,所述第一槽孔和所述第二槽孔呈T形布置;
所述第三槽孔和所述第四槽孔呈T形布置。
8.根据权利要求7所述的天线,其特征在于,所述第一槽孔和所述第三槽孔均平行于所述第一边缘,所述第二槽孔和所述第四槽孔均垂直于所述第一边缘;所述第一槽孔、所述第二槽孔、所述第三槽孔及所述第四槽孔均为矩形槽孔。
9.根据权利要求8所述的天线,其特征在于,所述第二槽孔和所述第四槽孔的宽度均为1.5mm~3.5mm;和/或
所述第一槽孔与所述第三槽孔的相对端之间的间隔宽度为1.5mm~3.5mm。
10.根据权利要求9所述的天线,其特征在于,所述第二槽孔和所述第四槽孔的宽度均为2.0mm;和/或所述第一槽孔与所述第三槽孔的相对端之间的间隔宽度为2.0mm。
2。
