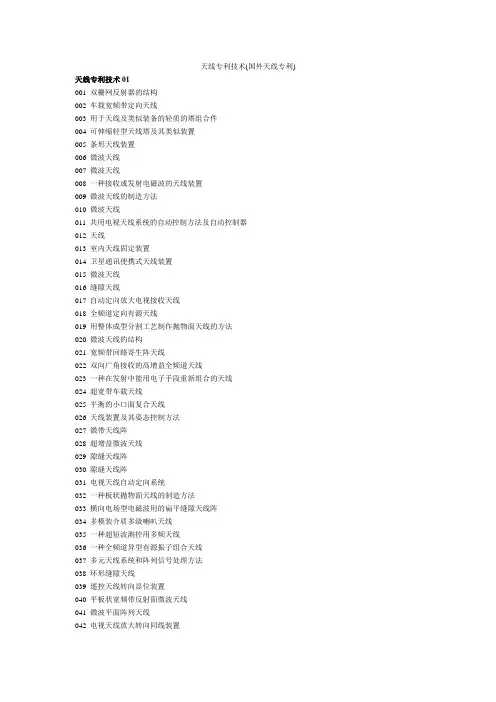

天线专利技术(国外天线专利)天线专利技术01001 双栅网反射器的结构002 车载宽频带定向天线003 用于天线及类似装备的轻质的塔组合件004 可伸缩轻型天线塔及其类似装置005 条形天线装置006 微波天线007 微波天线008 一种接收或发射电磁波的天线装置009 微波天线的制造方法010 微波天线011 共用电视天线系统的自动控制方法及自动控制器012 天线013 室内天线固定装置014 卫星通讯便携式天线装置015 微波天线016 缝隙天线017 自动定向放大电视接收天线018 全频道定向有源天线019 用整体成型分割工艺制作抛物面天线的方法020 微波天线的结构021 宽频带回路寄生阵天线022 双向广角接收的高增益全频道天线023 一种在发射中能用电子手段重新组合的天线024 超宽带车载天线025 平衡的小口面复合天线026 天线装置及其姿态控制方法027 微带天线阵028 超增益微波天线029 隙缝天线阵030 隙缝天线阵031 电视天线自动定向系统032 一种板状抛物面天线的制造方法033 横向电场型电磁波用的扁平缝隙天线阵034 多模装介质多级喇叭天线035 一种超短波测控用多频天线036 一种全频道异型有源振子组合天线037 多元天线系统和阵列信号处理方法038 环形缝隙天线039 遥控天线转向显位装置040 平板状宽频带反射面微波天线041 微波平面阵列天线042 电视天线放大转向同线装置043 遥控天线定位转向控制器044 一种变极化波导缝隙天线045 Ｃ波段卫星地面接收站微带天线046 机电一体化程控伸缩全向宽带天线047 梅花形全方位电视接收天线048 可调多位定点电视天线049 自动校正相控阵天线的方法和设备050 电视天线放大转向同线装置051 微波天线单元052 全向通讯柱装单极天线053 电视天线放大转向同线装置054 卫星电视接收伞天线055 电视用全频道非金属天线056 同频段同塔（杆）天线相互干扰消除法057 微型天线058 抛物面天线高效率馈源059 一种面式天线反射曲面的成型方法060 短背射横电磁波喇叭天线061 带导线偶极子的回转式天线062 自动转向电视天线063 正交环形天线064 天线系统065 方形或长方形板状多焦点卫星电视接收天线066 三功能拱塔式短波同相水平天线067 改进了抗风性能的十米波天线068 用建筑物天面建造卫星电视地面接收站抛物面天线的方法069 控制天线的设备与方法070 天线用的介质材料071 用钢筋混凝土建造卫星电视抛物面天线的方法072 改变微带天线谐振频率和输入驻波比的简便方法073 十米波偶极子及由其构成的旋转天线074 球面多颗卫星电视接收天线075 分集式天线076 玻璃钢卫星接收天线077 一种同时接收多颗卫星信号的抛物面天线系统078 增强复合材料抛物面微波天线079 用于直升飞机的高频天线080 天线081 用于卡式通信接收机的小型天线系统082 平面天线小型化方法及产品083 便携式设备的天线装置084 多聚焦点双曲线复合抛物面结构085 带导波墙的小圆环行波圆极化天线086 具有螺旋形馈源的天线系统087 天线固定架088 高性能卫星电视接收天线制作新工艺089 天线090 有源发射相控阵天线091 卫星通讯天线极轴式四连杆转向机座092 无需改变结构便可产生所需辐射图形的天线093 ３６０°电视机天线094 宽带中馈鞭天线095 单抛物面C波段天线偏焦接收专用馈源096 移动电话基地站定向天线097 具有螺旋天线阵列和波导的平面天线098 具有螺旋天线阵列和与其耦合的带状线馈线阵的平面天线099 一种反射面天线100 外加的天线部件101 固体压电天线102 隙缝耦合馈电的双圆极化横向电磁波型隙缝天线阵103 调制的反向散射微带接板天线104 天线结构改良105 幅度递减的有源发射相控阵天线106 接收卫星广播的平面阵天线107 无接点旋转耦合器108 用于电子装置的天线109 玻璃天线及其设计方法110 天线装置111 天线组件112 无线电中的天线零件座113 天线,薄膜天线使用的磁芯元件和装备有薄膜天线的卡114 吸收电磁波的系统及制造该系统的方法115 辐射传感器116 天线装置和携带式无线电收发机117 便携式设备的天线装置118 卫星追踪方法119 无线通信设备的天线装置120 单极线-板天线121 天线装置及有关方法122 极高频/超高频电视天线123 多卫星电视天线装置124 卫星抛物面天线中喇叭形接收／发射天线的装设机构125 利用接收信号误码情况的天线对准装置和方法126 利用可闻音来对准接收天线的装置和方法127 双向印刷天线128 天线系统129 电动伸缩式天线驱动装置130 天线安装组件131 用于通信装置的天线132 天线结构和含有该天线结构的无线电通信装置133 用于多径卫星通信链路的天线134 卫星广播接收移动天线装置135 用于多位置天线的方法和装置136 手持式发送和/或接收装置137 手持式发送和/或接收装置138 多辐射源天线与一个低噪声频率转换器相结合的系统139 移动手持电话机引向式防辐射天线140 手持通讯设备新极化方式防辐射天线141 天线装置以及带有该天线装置的电设备142 天线部件143 接地多臂螺旋天线144 天线145 带有内置天线的便携式无线接收机146 抛物面反射器天线147 具有电介质的自定相天线单元及有关的方法148 便携式无线电收音机的天线连接器件149 无线电天线150 可变差分移相器151 用于甚小口径终端的手动天线定向装置及方法152 折叠偶极天线153 平面天线154 馈源罩、主辐射器和微波天线155 利用短补片天线的天线设备156 罩住多臂天线单元的罩子和有关的方法157 可以同时接收双极化信号的片状天线阵列158 螺旋型初级发射器和配备它的变换器159 车辆用窗式天线及其设计方法160 无线电传输系统和供这种系统使用的无线电设备161 在表中使用的天线结构162 双频段8螺旋线螺旋天线163 具有平衡-不平衡转换网络及调谐元件的便携天线电天线装置164 天线增压混频回路165 波导和微带线模式变换器以及包含它的接收变频器166 天线耦合装置，外部天线连接装置和机载外部天线连接装置167 天线装置和便携式无线电装置168 带反射板的便携式收音机天线169 用于便携式无线电装置的天线170 用来向/从一个运动装置传送数据的设备171 圆极化信号的接收装置172 微波天线173 提高手持移动卫星通信终端天线效率的方法和装置174 便携式无线电设备的匹配输入天线175 天线控制方法及装置以及应用它们的跟踪式天线装置176 多波束宽度相控阵177 提供隔离和分集的方法、双矩形盖板天线系统和无线电设备178 共振式天线179 在表中使用的天线结构180 圆极化背射天线181 天线系统182 同轴谐振隙缝天线及其制造方法和无线终端183 无线电传输系统和用于这种系统的无线电设备184 天线转换电路和无线通信系统185 反光的涂有聚合物的柔性织物材料及其制造方法186 双功能天线结构和带有这种天线结构的便携无线电设备187 双功能天线结构及具有这种天线的便携无线电设备188 双频带天线装置189 防有害电磁波辐射天线190 一种宽频带电小天线191 天线阵列校正192 微带天线阵列193 天线耦合器194 用于无线通信装置的天线组件195 抛物面天线196 天线装置197 使用半圆形辐射器的宽频带天线198 天线窗的多种接点199 天线装置及其制造方法和设计方法200 发射与接收环行天线201 可伸缩的天线装置202 平面天线阵及其微带辐射器203 双螺旋天线系统204 相控阵扩频系统和方法205 裂缝波导型多普勒高频组件206 薄型接收装置和发送装置207 天线装置208 提供全向场型图的方法和天线209 双频率谐振天线装置210 天线组件211 移动无线通信用天线212 定向天线安装213 天线214 天线复合介质结构及其形成方法215 全向性水平极化阿尔福德回线式带状天线216 天线线圈天线专利技术02001 一个或多个电磁探测器的保护装置002 天线003 连接板天线及其制造方法004 4螺旋线螺旋天线和馈电网络005 天线006 天线装置007 天线装置008 机动车天线装置及机动车天线009 微带天线010 天线控制系统011 改进介质透镜减少内反射波干扰的透镜天线012 天线装置的夹持装置013 悬浮式天线架014 同轴直排阵列天线的导电壳体结构015 天线以及使用该天线的无线电设备016 表面安装天线及使用该天线的通信装置017 用于宽频带成像的螺旋形状阵列018 环路天线019 辐射元件阵列020 移动电话强力接收天线卡021 多片天线022 用于便携式无线电通信装置的天线023 无线电集成天线装置和制造方法024 天线025 移动无线电天线026 环行天线027 无线电通信设备用天线028 天线阵中用于自适应波束成型的装置以及方法029 水平极化波天线的基本特性及波幅乘方天线030 小型无线电收发机031 天线及天线装置032 用于蜂窝式无线电话的倾斜天线033 特别用于交通工程通信系统的天线系统034 相控阵天线的稳定方法035 多功能结构集成的VHF-UHF飞机天线系统036 具有短路叠置元件的平面印刷电路天线037 天线装置和加装天线的方法038 全频道缩短宽板半波振子天线039 天线装置040 用于改进询问场分布的EAS系统天线结构041 用于可移动物体的卫星通信装置042 天线043 具有两个发射元件、且二者间相位差可调的天线设备044 调节天线波束方位的装置及其馈线构件045 宽天线波瓣046 用于将发射器或接收器与天线之间的馈电电缆接地的装置047 透明导电涂层构成的窗玻璃天线048 天线设备049 天线装置及采用该天线装置的发射和接收装置050 螺旋形天线及其制造方法051 便携式无线电话的天线耦合器052 伸缩天线053 汽车天线054 一种大型相控天线阵通信卫星055 印刷单极天线056 多频带印刷单极天线057 制造印刷天线的方法058 多频带印制单极天线059 对绕天线060 用于无线电手机的天线切换装置061 移动通信的天线装置062 环行天线063 天线装置064 一个小型具有非方向辐射模式的螺旋天线065 天线、制造天线的方法,和装有天线的电子装置066 综合定向天线067 共用天线及使用其的便携式无线电装置068 置换N个位组中的M个位组的接口装置、控制和逻辑单元069 检测射频识别标记信号的方法和装置070 圆极化天线071 卫星天线盘体唇缘成型装置072 卫星天线盘体唇缘073 天线装置和雷达模块074 用于地面和卫星通信的复合屋顶天线075 多频带天线结构076 多频带天线结构077 汽车上的广播电视接收天线078 多极性广频平面天线079 便携遥控终端设备的外部和内部天线的结构080 大量生产印刷电路天线的方法081 发射和接收微波的天线馈源082 螺旋天线083 无线电发射装置及其增益控制方法084 调谐式缝隙天线085 多波段缝天线结构和方法086 带有阻抗匹配网络的玻璃天线系统087 实用的甚小口径终端和天线088 多层压制缝天线结构和方法089 环状天线设备090 一种曲面微带天线的制作方法091 带罩的卫星天线除冰装置092 双反射器微波天线093 适用于移动无线电设备的天线装置094 以空间滤波器群构造的智慧型天线系统095 无线通信装置和环形缝隙天线096 用于便携无线电设备的小型天线097 具有高天线效率的一种无线电话机098 环形天线及其天线保持架099 阵列天线无线通信装置100 移动终端设备的天线装置101 航天器的弹性可变形天线反射器102 一种电磁偶极子择向天线103 一种近谐振磁偶极子天线104 可伸缩多频带天线105 多频带非均匀螺旋天线106 用于便携式无线电话的双频带天线耦合器107 带鞭状天线和装在其顶端的可转动螺旋形天线的天线组件108 电磁波吸收板及其制造材料109 耦合的多节螺旋形天线110 自适应阵列天线装置111 双频段天线112 平面天线113 具有内置宽带电源的螺旋线天线及相应的制造方法114 具有集成的双工器的螺旋线天线以及相应的制造方法115 适于用在移动式无线电装置中的多频带天线116 无线通信设备117 自适应阵列天线118 无线电话设备的天线装置119 用于与低地球轨道卫星通讯的天线120 手持无线通讯设备的多轴线垂直修正天线121 可伸缩天线总成122 用于与低地球轨道卫星通讯的天线123 微波传输带天线的包含所述天线的设备124 便携式接收装置125 天线系统126 射频开关组件127 使用偶极辐射元件的高隔离度双极化天线系统128 电视接收天线及船用电视接收天线及电视自动接收方法129 曲折状天线设备130 用于天线的带速度控制的机械式可控伸展系统131 天线延长背景132 平面双频阵列天线133 短路微带天线和包含该种天线的设备134 波导相控阵天线装置135 便携式无线设备的天线装置和方法136 天线装置137 相位控制装置138 广角圆形极化天线139 多频微带天线和包括所述天线的装置140 可插拔天线装置141 具有减低的对人体感应的便携电话天线及其实现的方法142 无线电通信终端的机内天线143 节弯曲的螺旋形天线144 双波段节耦合的螺旋形天线145 双极化基站天线146 具有宽频带和通频带功能用贴片发射器的平面式天线147 不需要开关触头的天线阻抗匹配电路148 射频数据通信装置的天线系统149 多线螺旋形天线以及便携式无线电装置150 折叠式天线151 具有改进的通道隔离性能的天线装置152 特别用于时钟的隙缝天线153 平面天线及使用它的便携式无线电装置154 天线及其制造方法155 带天线的便携式电子装置156 同轴双波段天线157 用于码分多址系统的预先优化成形波束的自适应阵列天线158 用于自适应天线的方向控制电路159 自适应天线160 分集式天线系统161 支架162 电子部件和制造这种电子部件的方法163 天线耦合系统164 基于笔的便携式信息终端设备165 天线组件166 带中心偏振控制的双偏振阵列天线167 无线电通信设备的天线装置和相关的方法168 具匹配电路的天线电路及其实施方法169 组合卫星和VHF/UHF接收天线170 折叠蝴蝶结天线171 具有微带馈电孔耦合区的高隔离度的双极化天线172 拉杆天线顶端的含有鞭状天线和螺旋天线的轻型天线组件173 无线寻呼接收机的多环路天线174 便携式无线电通信装置175 天线装置176 辐射电缆对车载通信系统的天线177 宽带印刷线路阵列天线178 用于无线电手持电话的合成天线179 拉杆天线组件180 自调谐材及其制造方法181 平面型发射器182 高于200MHZ频率的天线183 复合天线184 天线装置185 宽带天线阵186 天线组件187 多频率用天线188 用于微波和毫米波的宽带印制相控阵天线189 无线电话天线自动伸缩的方法和装置190 用于便携式无线电设备的天线装置191 一种生产螺旋状天线的方法及该螺旋状天线装置192 伸缩杆式天线及其制造方法193 数据通信装置和数据通信方法194 伸缩杆式天线装置195 发射机干扰抑制196 可伸缩的无线电话天线和相关的无线电话通信方法197 用于无线电发射和接收机的天线198 具有改善的阻挡填补特性的天线199 双频带天线200 天线装置及使用其的移动通信设备201 N付天线的基站与移动站之间的通信过程和能实现该过程的基站202 贴片天线和使用该天线的电子设备203 双频带螺旋天线204 双频带天线205 多维波束形成装置206 螺旋天线207 电介质谐振器天线208 号角形馈电器209 平面双频天线和使用平面天线的射频设备210 可伸缩天线211 一种用于从/向便携无线电终端和便携无线电单元发射和接收信号的天线单元212 改善天线性能参数的方法和天线装置213 具有两个谐振频率的平面天线214 传输线悬挂件215 伸缩式三角架天线216 制造用于电话机的天线体的方法天线专利技术03001 卫星移动电话的天线系统和装有这种天线系统的移动电话002 带突出部的螺旋天线003 组合成六边型网孔覆盖的巴特勒波束端口004 无线电天线系统005 用于手持移动无线通讯设备的天线装置006 介质谐振器天线007 通信系统008 多层聚焦球面透镜009 无线电设备的环形天线010 在可能的方向性配置中对非均匀选择图形进行依状态控制的便携式通信设备011 通信设备012 带有辐射吸收装置的手提式电话013 陷波微带倒F平面天线014 天线和用于天线的馈电网络015 抛物面天线的变频装置016 壳体天线组件和使用该天线组件的移动式无线电设备017 插接天线和应用相同天线的电子设备018 用于双极化天线的隔离改进电路019 天线装置020 供电子识别系统使用的混合天线装置021 天线校准的一种方法和设备022 天线设备和使用这种天线设备的通信设备023 天线和便携终端设备024 携带式电话机用天线装置025 通信系统用有源天线026 适合于在多个频带中工作的天线027 电磁波信号接收装置028 卫星无线导航系统的便携式接收机指示器029 用于射频无线键盘的天线系统和装置030 具有自支撑馈送器的改进的反射器天线031 平面微波天线032 用于无线电通信设备的天线连接器033 圆形极化的微波的发送和接收装置034 天线阵列及其方法035 天线结构与安装036 多卫星天线馈源系统037 具有两个工作频带的天线装置038 用于GSM和DCS蜂窝电话的复式多三角形天线039 一种带有多层结构的天线单元040 用于便携无线电单元的一种无线电单元机壳041 自适应阵列天线042 无线终端及其制造和布置043 号角形馈电组件044 潜隐式防空雷达天线045 螺旋天线046 地质雷达防爆天线外壳047 用于接收由地球同步卫星发送的信号的天线系统048 包括平衡－不平衡变换器的小型天线结构049 平面天线供电方法及平面天线050 具有可收缩天线的无线通信装置及其阻抗匹配方法051 天线结构052 移动通信基站智能天线系统的收发信机装置053 一种电磁偶极子转向天线054 天线装置055 皱折圆形槽波导天线056 多环天线057 改进无线连接质量的方法058 用两个隔离通道进行工作的天线059 基本上是平的孔径耦合的天线单元060 单极天线061 伸缩天线和装备该天线的系统062 天线装置063 定向无线通信的方法和装置064 无线电信号收发装置065 基站天线装置066 室内分布式天线067 具有相位校正副面的多波束抛物环面天线制造方法068 阵列天线接收装置069 具有切口止动件的鞭状天线的可伸缩鞭状天线组件070 一种手机用小天线071 在分布天线系统中用于集成天线的方法072 装在介电物质上的天线073 高阻抗型高频天线074 用于信号的无线传输的电子装置075 螺旋天线元件076 电气长度可变的拉杆天线077 微波信号接收装置078 天线孔径可任意利用的集成发射/接收天线079 用于多振子天线的微带分布阵列以及这种多振子天线080 定向波束产生装置及相关方法081 无线电话的天线082 天线双工器和通信设备083 天线阵的校准方法和装置084 通信设备、流动无线设备、基站和功率控制方法085 面装圆偏振波天线和使用它的通信设备086 塑性可变形的宇宙飞船天线反射器087 抑制电特性波动且未限制螺旋线圈尺寸的双谐振螺旋天线088 用于无线操作的通信终端设备的天线089 一种通信系统、主无线站、从无线站以及通信方法090 组合式巨型天线及其天线单元091 天线固定装置092 用于移动式通信设备的锁紧机构093 电介质天线以及无线电设备094 天线095 天线096 移动电话的可伸缩天线装置097 双极化基站天线098 多频天线099 用于异步卫星群的终端-天线设备100 特别是用于非同步卫星指向的天线系统101 微波天线系统和方法102 包括座位和安全带以及具有传输线圈的转发器通信装置的产品103 多频天线的耦合器104 反F天线和装备该天线的无线通信系统105 天线装置106 用于无线通信设备的非伸缩式天线组件107 表面安装天线和使用它的通信设备108 电信设备的天线部件109 具有宽空位的天线射束图110 用于移动通信的双频带天线111 通信天线和装置112 数字高清晰度电视接收天线113 控制甚小口径天线终端中接收信号电平的可变衰减器114 天线装置115 用于无线电通信收发机的天线116 用于移动电信单元的多层螺旋天线117 具有多层接地面的快波振荡型天线118 袖珍手提式无线电终端设备119 L波段四线螺旋天线120 双频段四线螺旋天线系统和方法121 印刷线路的屏蔽磁场天线122 无线电通信装置和双频微带天线123 微带天线和阵列天线124 在天线单元中的装置125 天线126 天线装置和无线电接收装置127 可伸出的小天线128 板式天线129 用于移动无线通信设备的天线装置130 接收卫星发送信号用变频器131 天线装置132 无线装置、通信系统和数字电视广播接收装置133 双槽缝阵列天线134 卫星通信天线主反射面成形工艺135 表面安装天线和使用它的通信设备136 带有无源元件的双频带螺旋天线137 使用三维电路托架的可转接匹配电路138 1/4－1/4波可收缩的天线及其相关的电话机139 带有双频段天线系统的一种便携电子通信设备140 具有多频带天线系统的便携式电子通信设备141 具有集成线圈的天线142 单馈点匹配系统143 圆导波管144 双带天线145 具有沿圆筒状柔性基层延伸的螺旋天线部件的天线146 用于带有可收缩天线无线电话的天线屏蔽147 蜂窝通信网的独立塔顶单元148 移动电话机的多波段拉杆天线149 用于圆形极化无线电波的包含有天线装置和接口网络的天线系统150 用于通信系统的终端天线151 天线设备和便携式无线电设备152 天线装置和便携式无线手机153 时分复用信道的天线阵系统及其信号处理方法154 非对称偶极子天线部件155 一种壳体的天线连接结构156 VHF/UHF自调谐平面天线系统157 电磁波发射机/接收机158 多－初级辐射器、共用－下变频器和多波束天线159 双模式四股螺旋天线和有关的操作方法160 两波段的天线装置161 具有延伸馈源的可收缩无线电话天线162 平面天线结构163 贴片天线164 天线适配器165 螺旋型天线166 双频带天线167 无线通信装置的天线包168 天线馈电电路169 从带有天线阵的通信站顺序地发送下行链路广播170 刚柔扁天线171 具有造形表面的电磁波反射器,天线系统及表面测定方法172 平面天线结构173 用于汽车中分集式天线装置的分集式天线174 天线装置175 用于移动式电话的多频带多支路天线176 带有可伸缩天线的移动通信装置177 自动伸缩式天线设备及其在无线通信系统中的应用178 双极性偶极子辐射器179 极化器及其制造方法180 具有无源辐射元件的双频带分集天线。

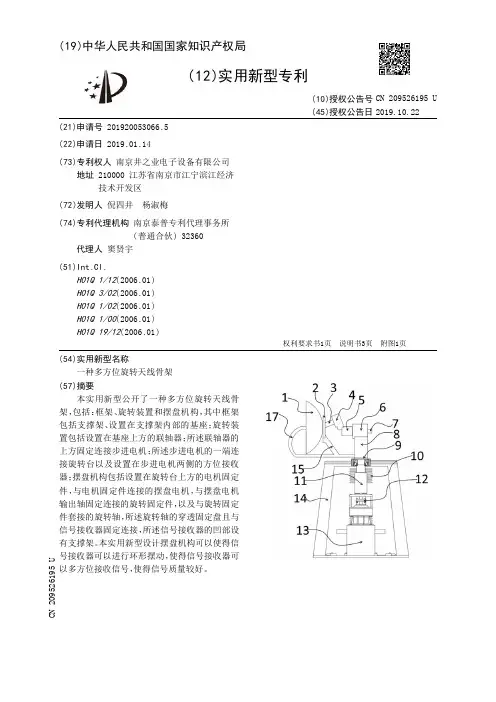

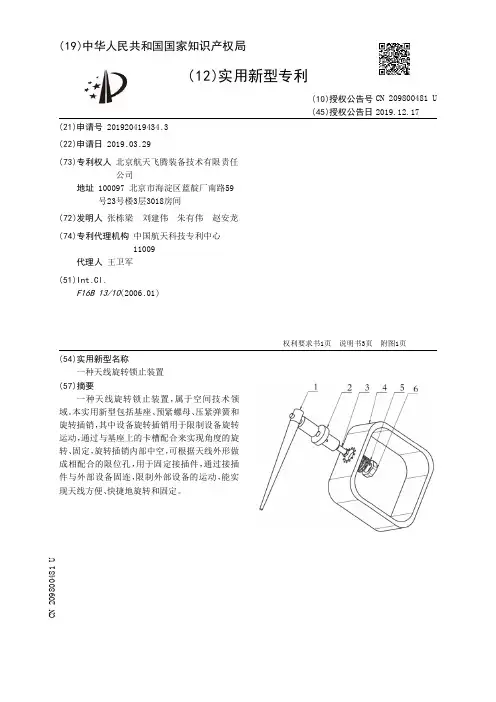

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920419434.3(22)申请日 2019.03.29(73)专利权人 北京航天飞腾装备技术有限责任公司地址 100097 北京市海淀区蓝靛厂南路59号23号楼3层3018房间(72)发明人 张栋梁 刘建伟 朱有伟 赵安龙 (74)专利代理机构 中国航天科技专利中心11009代理人 王卫军(51)Int.Cl.F16B 13/10(2006.01)(54)实用新型名称一种天线旋转锁止装置(57)摘要一种天线旋转锁止装置，属于空间技术领域。
本实用新型包括基座、预紧螺母、压紧弹簧和旋转插销，其中设备旋转插销用于限制设备旋转运动，通过与基座上的卡槽配合来实现角度的旋转、固定，旋转插销内部中空，可根据天线外形做成相配合的限位孔，用于固定接插件，通过接插件与外部设备固连，限制外部设备的运动，能实现天线方便、快捷地旋转和固定。
权利要求书1页 说明书3页 附图1页CN 209800481 U 2019.12.17C N 209800481U权 利 要 求 书1/1页CN 209800481 U1.一种天线旋转锁止装置，其特征在于：包括用于调整和固定外部天线(1)方向的接插件(2)、用于固定外部天线(1)的旋转插销(3)和安装基座(4)；所述旋转插销(3)一端固定连接外部天线(1)，另一端与所述接插件(2)配合使接插件(2)与旋转插销(3)不发生相对旋转；所述接插件(2)与安装基座(4)可拆卸连接；所述安装基座(4)上设有卡槽，所述接插件(2)上设有旋转角度固定件，所述旋转角度固定件与所述卡槽配合调整和固定外部天线(1)的旋转方向。
2.根据权利要求1所述的一种天线旋转锁止装置，其特征在于：所述接插件(2)为中空结构，旋转插销(3)穿过接插件(2)的中空部分，且与所述中空部分配合，使接插件(2)与旋转插销(3)不发生相对旋转。
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920309848.0(22)申请日 2019.03.12(73)专利权人 中国人民解放军空军通信士官学校地址 116600 辽宁省大连市金州区双兴路20号(72)发明人 高乾 丁广军 张贵新 李金光 袁华 程学军 谷志刚 崔立刚 张永庆 梁敏 李燕南 (74)专利代理机构 深圳市科吉华烽知识产权事务所(普通合伙) 44248代理人 谢肖雄(51)Int.Cl.H05K 5/02(2006.01)H05K 7/20(2006.01)(54)实用新型名称一种天线转换开关(57)摘要本实用新型属于开关设备技术领域，尤其为一种天线转换开关，包括壳体，所述壳体的顶部设有开口，壳体的顶部设有盖板，盖板的顶部内壁上固定安装有伺服电机，伺服电机的输出轴上固定安装有第一圆形齿轮，盖板内转动安装有横杆，横杆上固定套设有第二圆形齿轮，第二圆形齿轮与第一圆形齿轮啮合，横杆的两端均固定安装有第一锥形齿轮，盖板内转动安装有两个第一圆杆，第一圆杆上固定套设有第二锥形齿轮，第二锥形齿轮与对应的第一锥形齿轮啮合，横杆上转动套设有两个支撑杆。
本实用新型结构简单，实用性强，能够及时将天线转换开关设备工作期间产生的热量散发出去，延长天线转换开关设备的使用寿命，操作起来简单便捷。
权利要求书1页 说明书3页 附图2页CN 209731816 U 2019.12.03C N 209731816U权 利 要 求 书1/1页CN 209731816 U1.一种天线转换开关，包括壳体(1)，其特征在于：所述壳体(1)的顶部设有开口，壳体(1)的顶部设有盖板(2)，盖板(2)的顶部内壁上固定安装有伺服电机(3)，伺服电机(3)的输出轴上固定安装有第一圆形齿轮(4)，盖板(2)内转动安装有横杆(5)，横杆(5)上固定套设有第二圆形齿轮(6)，第二圆形齿轮(6)与第一圆形齿轮(4)啮合，横杆(5)的两端均固定安装有第一锥形齿轮(7)，盖板(2)内转动安装有两个第一圆杆(8)，第一圆杆(8)上固定套设有第二锥形齿轮(9)，第二锥形齿轮(9)与对应的第一锥形齿轮(7)啮合，横杆(5)上转动套设有两个支撑杆(10)，支撑杆(10)的顶端与盖板(2)的顶部内壁固定连接，支撑杆(10)的底端转动安装有第一圆形块(11)，第一圆形块(11)的底部固定安装有第二圆杆(12)，第一圆杆(8)上固定套设有第一惰轮(13)，第一惰轮(13)位于对应的第二锥形齿轮(9)的下方，第二圆杆(12)上固定套设有第二惰轮(14)，第二惰轮(14)与对应的第一惰轮(13)之间缠绕有同一个皮带(15)。
