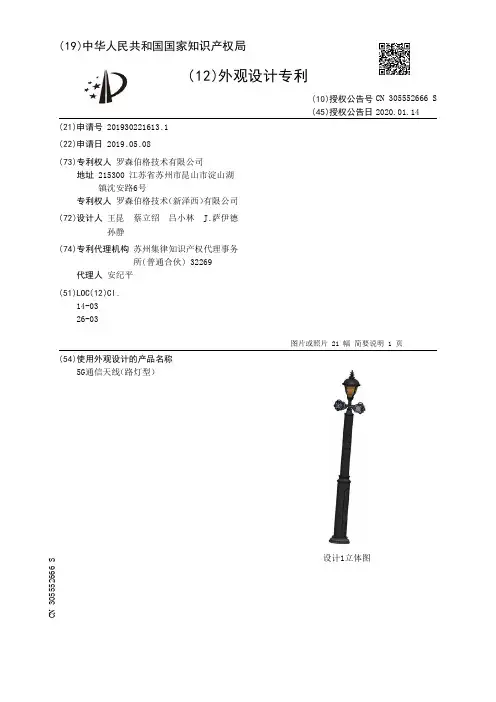

(19)中华人民共和国国家知识产权局
(12)外观设计专利
(10)授权公告号 (45)授权公告日 (21)申请号 201930221613.1
(22)申请日 2019.05.08
(73)专利权人 罗森伯格技术有限公司
地址 215300 江苏省苏州市昆山市淀山湖
镇沈安路6号
专利权人 罗森伯格技术（新泽西）有限公司
(72)设计人 王昆　蔡立绍　吕小林　J.萨伊德　
孙静　
(74)专利代理机构 苏州集律知识产权代理事务
所(普通合伙) 32269
代理人 安纪平
(51)LOC(12)Cl.
14-03
26-03
(54)使用外观设计的产品名称
5G通信天线（路灯型）
设计1立体图
图片或照片 21 幅 简要说明 1 页CN 305552666 S 2020.01.14
C N 305552666
S
设计1主视图设计1后视图设计1左视图设计1右视图
设计1俯视图
设计1仰视图
设计1立体图
设计2主视图
外观设计图片或照片1/3页
2 CN 305552666 S。

[19]中华人民共和国国家知识产权局[12]实用新型专利说明书[11]授权公告号CN 201352599Y [45]授权公告日2009年11月25日专利号 ZL 200820223469.1[22]申请日2008.12.17[21]申请号200820223469.1[73]专利权人成都华日通讯技术有限公司地址610000四川省成都市武侯区武科东三路6号[72]设计人龚晓峰 武瑞娟 冯霞 张利丹 [74]专利代理机构四川省成都市天策商标专利事务所代理人杨刚[51]Int.CI.H01Q 21/24 (2006.01)H01Q 1/12 (2006.01)G01S 3/04 (2006.01)权利要求书 1 页 说明书 4 页 附图 1 页[54]实用新型名称五天线元的双通道相关干涉仪测向天线[57]摘要本实用新型涉及一种具五天线元的双通道相关干涉仪测向天线，由三个五元均匀圆阵组成，其中两圆阵是垂直极化的，分别覆盖20MHz～800MHz频段和800MHz～3000MHz频段，另一个圆阵是水平极化的，其工作频率范围是30MHz～1000MHz。

本实用新型测向天线的两个垂直极化的圆阵不在同一平面上，而水平极化的圆阵与垂直极化的大圆阵在同一平面上，这三个圆阵的天线元是按对称的原则排列的，因此本实用新型测向天线可以同时对水平和垂直极化电波测向，且测向准确度高。

200820223469.1权 利 要 求 书第1/1页 1、一种五天线元的双通道相关干涉仪测向天线，包含底座(5)、以及安装在底座上的相互接合的天线下罩(7)、天线上罩(8)共同组成了天线罩，其特征在于：在天线罩内有上下两层的高端天线安装板(9)和低端天线安装板(10)，在高端天线安装板上，以中心轴(11)为轴心均匀安装有五个偶极子(3)组成了一个五元偶极子均匀圆阵，在低端天线安装板上，以中心轴为轴心均匀安装有五个有源偶极子(1)和五个有源环天线(2)组成的五元有源偶极子均匀圆阵和五元有源环天线均匀圆阵，有源偶极子和有源环天线间隔均匀分布，其中五元偶极子均匀圆阵和五元有源偶极子均匀圆阵是垂直极化的，五元有源环天线均匀圆阵是水平极化的。

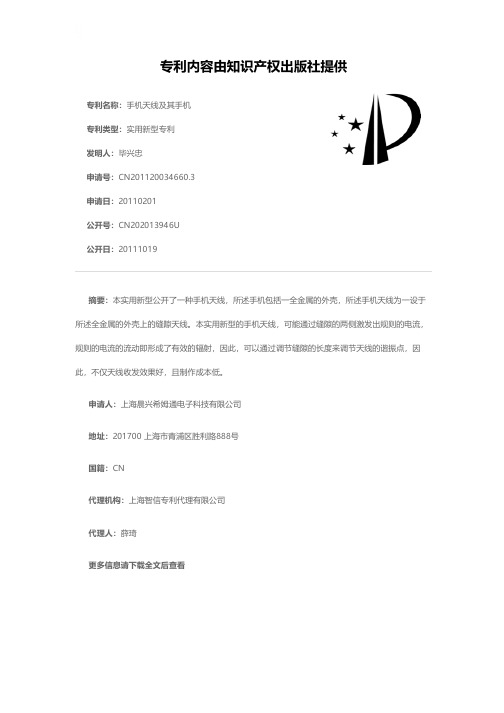

专利名称：手机天线及其手机专利类型：实用新型专利
发明人：毕兴忠
申请号：CN201120034660.3申请日：20110201
公开号：CN202013946U
公开日：
20111019
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种手机天线，所述手机包括一全金属的外壳，所述手机天线为一设于所述全金属的外壳上的缝隙天线。

本实用新型的手机天线，可能通过缝隙的两侧激发出规则的电流，规则的电流的流动即形成了有效的辐射，因此，可以通过调节缝隙的长度来调节天线的谐振点，因此，不仅天线收发效果好，且制作成本低。

申请人：上海晨兴希姆通电子科技有限公司
地址：201700 上海市青浦区胜利路888号
国籍：CN
代理机构：上海智信专利代理有限公司
代理人：薛琦
更多信息请下载全文后查看。

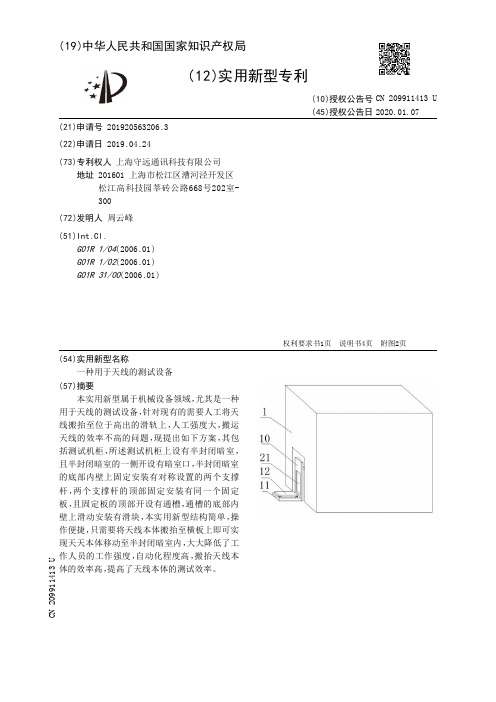

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920563206.3(22)申请日 2019.04.24(73)专利权人 上海守远通讯科技有限公司地址 201601 上海市松江区漕河泾开发区松江高科技园莘砖公路668号202室-300(72)发明人 周云峰　(51)Int.Cl.G01R 1/04(2006.01)G01R 1/02(2006.01)G01R 31/00(2006.01)(54)实用新型名称一种用于天线的测试设备(57)摘要本实用新型属于机械设备领域，尤其是一种用于天线的测试设备，针对现有的需要人工将天线搬抬至位于高出的滑轨上，人工强度大，搬运天线的效率不高的问题，现提出如下方案，其包括测试机柜，所述测试机柜上设有半封闭暗室，且半封闭暗室的一侧开设有暗室口，半封闭暗室的底部内壁上固定安装有对称设置的两个支撑杆，两个支撑杆的顶部固定安装有同一个固定板，且固定板的顶部开设有通槽，通槽的底部内壁上滑动安装有滑块，本实用新型结构简单，操作便捷，只需要将天线本体搬抬至横板上即可实现天天本体移动至半封闭暗室内，大大降低了工作人员的工作强度，自动化程度高，搬抬天线本体的效率高，提高了天线本体的测试效率。

权利要求书1页 说明书4页 附图2页CN 209911413 U 2020.01.07C N 209911413U权　利　要　求　书1/1页CN 209911413 U1.一种用于天线的测试设备，包括测试机柜（1），其特征在于，所述测试机柜（1）上设有半封闭暗室（2），且半封闭暗室（2）的一侧开设有暗室口，所述半封闭暗室（2）的底部内壁上固定安装有对称设置的两个支撑杆（13），两个支撑杆（13）的顶部固定安装有同一个固定板（3），且固定板（3）的顶部开设有通槽（4），所述通槽（4）的底部内壁上滑动安装有滑块（5），且滑块（5）的一侧转动安装有作用杆（6），所述作用杆（6）倾斜设置，所述通槽（4）的底部内壁上滑动安装有安装块（8），且安装块（8）的顶部转动安装有转轴（9），所述转轴（9）上固定安装有放置板（10），所述放置板（10）的一侧贯穿暗室口并延伸至测试机柜（1）的一侧，所述放置板（10）的顶部固定安装有连接块（7），且连接块（7）的一侧和作用杆（6）的顶部转动连接，所述半封闭暗室（2）的底部内壁上固定安装有伺服电机（14），所述伺服电机（14）的输出轴上固定套设有第一伞齿轮（15），所述半封闭暗室（2）的一侧内壁上转动安装有横轴（16），且横轴（16）上固定套设有第二伞齿轮（17），所述第二伞齿轮（17）和第一伞齿轮（15）相啮合，所述横轴（16）上螺纹连接有螺纹块（18），所述螺纹块（18）的一侧固定安装有L形杆（20），且L形杆（20）的顶部和滑块（5）的一侧固定连接。
