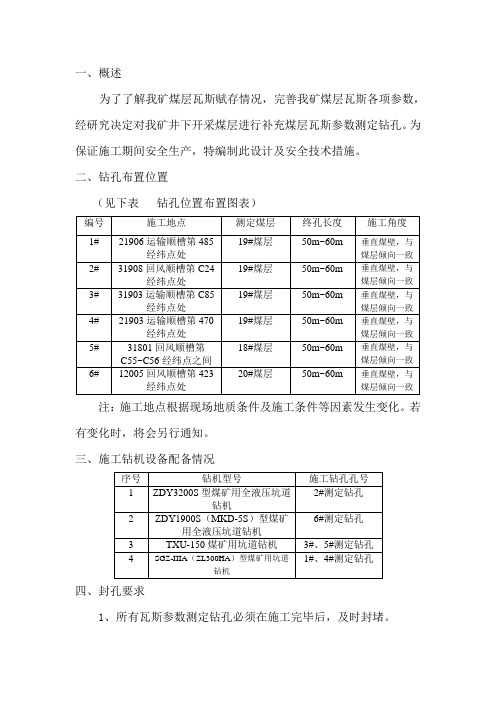

一、概述为了了解我矿煤层瓦斯赋存情况，完善我矿煤层瓦斯各项参数，经研究决定对我矿井下开采煤层进行补充煤层瓦斯参数测定钻孔。
为保证施工期间安全生产，特编制此设计及安全技术措施。
二、钻孔布置位置（见下表钻孔位置布置图表）注：施工地点根据现场地质条件及施工条件等因素发生变化。
若有变化时，将会另行通知。
三、施工钻机设备配备情况四、封孔要求1、所有瓦斯参数测定钻孔必须在施工完毕后，及时封堵。
2、封孔长度为：30m3、封孔材料：3m 的4′铁管70根，4′管外接头60个，水泥预计为10袋，PD-III型瓦斯封孔剂预计为20袋，管钳子2把、风动式注浆泵1台。
五、瓦斯参数测定工作，主要由通风科及救护大队具体负责。
六、安全措施1、钻孔施工期间安全措施（1）钻孔施工必须为全煤钻孔，钻孔不进行取芯。
（2）钻孔在施工期间尽量避免因瓦斯压力较大而引发孔底事故（顶钻、塌孔、埋钻等）的发生。
在瓦斯压力较大时，需要停止钻进，来回冲洗钻孔，释放瓦斯。
（3）加强瓦斯检查工作。
瓦斯员要随时检查瓦斯，当施工地点附近20m范围内瓦斯浓度超过1%时，都必须停止钻进，进行处理。
（4）施工地点要加强通风管理，钻机上方悬挂便携式瓦斯监测仪。
当出现瓦斯超限时，立即停止作业，切断电源，撤除人员，并报告矿调度，采取措施后再施工。
（5）开孔前，必须检查顶板、围岩支护情况；若有危岩活矸，必须及时进行清理，以确保安全施工，严禁空顶作业；清理各种杂物，挖好水沟和清水池。
（6）拆卸钻具时必须使用铜锤，并轻拿轻放，严禁敲打、撞击钻具。
（7）施工人员施工时只准站在钻机两侧，严禁站在钻杆后方操作，以防钻杆窜出伤人。
（8）钻机施工如果出现喷孔、顶钻等异常时，应停钻观察；发现有突出预兆（煤壁外鼓、瓦斯变化异常、煤层深部传出破裂声等）时，必须断电，但不得拔出钻杆，并及时汇报通风调度及矿调度。
2、运输安全管理（1）斜巷运输时，严格执行上、下山“行车不行人，行人不行车”的安全制度；（2）钻机运输必须遵守规程有关规定；斜巷运输必须由绞车司机操作绞车，并持证上岗。

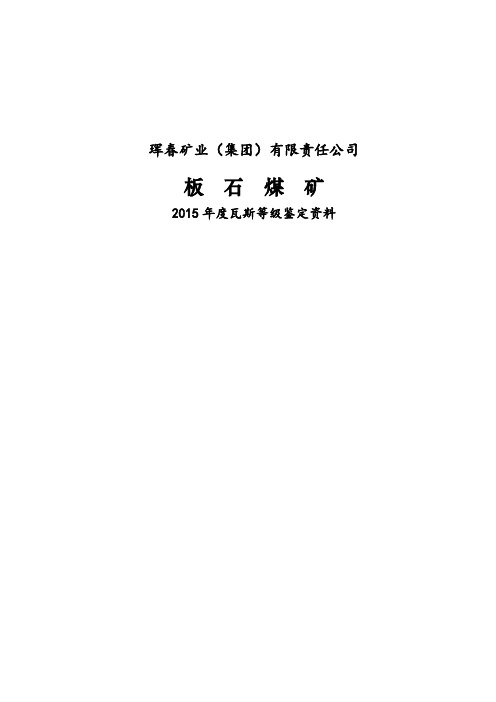

珲春矿业（集团）有限责任公司板石煤矿2015年度瓦斯等级鉴定资料呈报单位：珲春矿业（集团）有限责任公司呈报时间：2015年8月6日目录瓦斯等级鉴定报告··1板石煤矿2015年度瓦斯等级鉴定人员表··31、矿井基本情况··42、瓦斯和二氧化碳涌出量测定基础数据表··73、矿井瓦斯等级鉴定和二氧化碳测定结果报告表··164、矿井通风系统示意图及测点布置情况··255、矿井瓦斯来源分析··266、矿井煤尘爆炸性鉴定情况··287、矿井火灾及煤层自然倾向性鉴定情况··298、煤与瓦斯突出、瓦斯喷出情况··209、鉴定月生产状况及鉴定结果简要分析··3110、矿井瓦斯等级鉴定结果审批表··33板石矿2015年度瓦斯等级鉴定人员表1.矿井基本情况72.瓦斯和二氧化碳涌出量测定基础数据表板石矿-430总回风、东翼总回风巷2015年7 月82.瓦斯和二氧化碳涌出量测定基础数据表板石矿523a06安装工作面、东翼五联巷掘进工作面（311队）2015年7月2.瓦斯和二氧化碳涌出量测定基础数据表板石矿52303上顺工作面（312队）、52303下顺工作面（313队）2015年7月102.瓦斯和二氧化碳涌出量测定基础数据表板石矿东翼十一联巷掘进工作面（317队）2015年7月112.瓦斯和二氧化碳涌出量测定基础数据表板石矿一采区回风巷、12018采煤工作面2015年7 月122.瓦斯和二氧化碳涌出量测定基础数据表板石矿119b08回撤工作面、12020上顺掘进工作面（315队）2015年7 月132.瓦斯和二氧化碳涌出量测定基础数据表板石矿12020下顺掘进工作面（316队）2015年7 月142.瓦斯和二氧化碳涌出量测定基础数据表板石矿二采区回风巷、22016采煤工作面2015年7 月152.瓦斯和二氧化碳涌出量测定基础数据表板石矿42201采煤工作面2015年7 月16173.矿井瓦斯等级鉴定和二氧化碳测定结果报告表板石矿-430总回风、东翼总回风2015年7月183.矿井瓦斯等级鉴定和二氧化碳测定结果报告表板石矿523a06安装工作面、东翼五联巷掘进工作面（311队）2015年7月193.矿井瓦斯等级鉴定和二氧化碳测定结果报告表板石矿52303上顺工作面（312队）、52303下顺工作面（313队）2015年7月203.矿井瓦斯等级鉴定和二氧化碳测定结果报告表板石矿东翼十一联巷掘进工作面（317队）2015年7月213.矿井瓦斯等级鉴定和二氧化碳测定结果报告表板石矿一采区回风巷、12018采煤工作面2015年7月223.矿井瓦斯等级鉴定和二氧化碳测定结果报告表板石矿119b08回撤工作面、12020上顺掘进工作面（315队）2015年7月233.矿井瓦斯等级鉴定和二氧化碳测定结果报告表24板石矿12020下顺掘进工作面（316队）2015年7月253.矿井瓦斯等级鉴定和二氧化碳测定结果报告表板石矿二采区回风、22016采煤工作面2015年7月263.矿井瓦斯等级鉴定和二氧化碳测定结果报告表板石矿42201采煤工作面2015年7月27284.矿井通风系统示意图及测点布置情况29305.矿井瓦斯来源分析6.矿井煤尘爆炸性鉴定情况7.矿井火灾及煤层自燃倾向性鉴定情况8.煤与瓦斯突出、瓦斯喷出情况9.鉴定月生产状况及鉴定结果简要分析10.矿井瓦斯等级鉴定结果审批表。
瓦斯参数测定及措施效果检验消突评价相关要求瓦斯参数测定及措施效果检验、消突评价相关要求防突及措施效果检验、消突评价等补充资料一、瓦斯基本参数测量一、瓦斯基本参数测定的内容及原则一)用作瓦斯喷出量预测及瓦斯煤层气论证的瓦斯基本参数1．煤层瓦斯含量煤层瓦斯含量是指在矿井大气条件下(环境温度为20℃，环境大气压力为0．1mpa)单位质量煤体中所含有的瓦斯气体(通常指甲烷)体积量，一般用m3／t表示其大小，即1t煤中所含瓦斯的立方米数。
煤层瓦斯含量又可分为：煤层瓦斯完整含量――未受到开采采动及煤层气影响的煤体内的瓦斯含量。
煤层瓦斯残存含量――受采矿采动及抽采影响的煤体内现存的瓦斯含量。
原煤瓦斯含量――单位质量原煤中所含的瓦斯量。
可燃基瓦斯含量――原煤中除去灰分和水分后的单位质量可燃部分煤中的瓦斯含量。
2．煤层瓦斯压力煤层瓦斯压力就是指瓦斯成矿于煤层中所呈现出的气体压力，即为气体促进作用于孔隙壁的压力。
煤层瓦斯压力的单位通常用mpa则表示。
煤层瓦斯压力又可以分成：煤层瓦斯原始压力――未受采矿采动及抽采影响的煤体内的瓦斯压力。
煤层瓦斯存留压力――受到开采采动及煤层气影响的煤体内现存的瓦斯压力。
二)用于突出危险性鉴定的瓦斯基本参数1．煤层瓦斯压力12．煤层瓦斯含量<8m3/t)2．煤层的结构毁坏类型(ⅰ～v类)：用煤层的结构特征、光泽、节理性质、断口性质及强度等指标综合充分反映的煤层被毁坏程度。
4．煤样的瓦斯阴之木初速度(△p)：实验室测量的溶解瓦斯煤样在忽然卸压后最初一段时间内MALDI瓦斯释出快慢的相对指标。
5．煤样的坚固性系数(∫)：用炖煮法测定的煤样抗炎碎裂强度指标。
6．煤的瓦斯MALDI特征曲线：现场实行煤样经实验室真空退附后，取值相同的溶解瓦斯压力并使其吸附平衡，然后而令其在大气压力状态下展开瓦斯MALDI量随MALDI时间关系的测量，统计分析得出结论MALDI特征参数。
发生改变吸附平衡的瓦斯压力，得出结论相同的MALDI特征参数，获得吸附平衡瓦斯压力与MALDI特征参数之间的关系曲线，该曲线即为为煤样的瓦斯MALDI特征曲线。
( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改煤层瓦斯测定、煤样采取和现场瓦斯解析(标准版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes煤层瓦斯测定、煤样采取和现场瓦斯解析(标准版)五采区+700m轨道石门即将揭煤，为做好揭煤前的准备，提供煤层瓦斯参数，更好完成煤样采取和现场瓦斯解析工作，结合现场实际，特制定如下安全技术措施。
一、钻孔布置及机具钻床安装在东进风+700m轨道石门现停掘碛头退出1m左右位置，设计施工钻孔5个，各个钻孔方位角倾角各个钻孔眼距，详见《钻孔布置平面、剖面图》。
本次施工钻孔采用ZDY-750型液压钻机、每节钻杆长度为0.8m，钻孔直径为0.75mm；取芯管直径0.65mm。
二、安全技术措施1、通风部落实专人负责本项工作，在施工前组织施工人员学习安全技术措施、钻机操作规程和煤层瓦斯测定、采取煤样、现场解析的操作规程。
施工班组在进班前认真组织每班作业人员召开班前安全会；2、通风部每班必须指派一名技术人员现场跟班，跟班人员必须与当班钻孔施工作业人员同进同出，并加强煤样采取现场的安全监督检查，如发现异常情况立即停止作业，及时向调度室和相关领导汇报。
3、每班作业人员入井前必须随身携带1台压缩氧自救器，探钻班组长必须随身携带一台便携式瓦斯报警仪和高浓度光学瓦检仪。
4、保证施工作业地点的通风正常。
5、取芯孔施工作业点必须配备一名专职瓦斯检查员，加强作业前和作业过程中的瓦斯、二氧化碳等有毒有害气体的检查，如发现异常情况立即停止作业，及时向调度室和有关领导汇报，严禁超限作业。
煤层瓦斯基本参数测定方案二零一三年八月目录煤层瓦斯基本参数的测定主要包括煤层瓦斯压力、含量、透气性系数、钻孔瓦斯流量衰减系数、煤的破坏类型、坚固性系数、放散初速度、瓦斯吸附常数、煤层瓦斯钻屑指标、钻孔瓦斯涌出初速度和瓦斯抽采参数的测定。
煤层瓦斯基本参数的测定，可以为矿井瓦斯防治和瓦斯抽采提供基础参数支持，同时可以指导瓦斯管理，采取有效的瓦斯治理安全技术措施，合理使用煤矿瓦斯治理的资源，减少瓦斯管理及治理费用的浪费，确保煤矿的安全生产。
1 煤层瓦斯压力测定煤层瓦斯压力测定的钻孔布置在岩石巷道内，均为穿层钻孔，封孔方式和测压方法严格执行《煤矿井下煤层瓦斯压力的直接测定方法》（AQ/T 1047-2007）的有关规定。
采用注浆封孔测压法，封孔材料为水泥浆加速凝剂、膨胀剂等，利用压风将密封罐内的水泥浆注入钻孔内，测压方式为被动测压法，即钻孔封孔完成后，等待被测煤层瓦斯的自然渗透达到瓦斯压力平衡后，测定煤层瓦斯压力。
首先在距被测煤层一定距离的岩巷内打孔，孔径一般取直径φ75mm以上，钻孔最好垂直煤层布置，成孔后在孔内安设测压管，然后对钻孔进行封孔（>10m）；封孔后，安设压力表开始测压。
前两个小时每30分钟记一次压力指示值，测压的前三天，需要每天记录一次压力表的指示值；以后每隔两天记录一次压力表的指示值。
当压力表的压力指示值连续四天没有变化时，其压力即为煤层原始瓦斯压力，压力测定结束，即可进行煤层透气性系数测定。
封孔方式采用水泥砂浆封孔，穿层钻孔的封孔方式示意图如图1所示：下向孔上向孔1煤层2钻孔3水泥砂浆4测压管5挡盘6注浆管7返浆管8压力表9三通10球阀11放水器12注浆泵13水泥砂浆池14挡板图1 测压钻孔注浆封孔示意图封孔长度取决于封孔段岩性及其裂隙发育程度。
岩石硬而无裂隙时可适当缩短，但不能小于5m；岩石松软或有裂隙时应增加。
成孔以后，将测压管和注浆管连同圆楔形木塞一起置于测压钻孔之中，并将木塞在孔口紧固。
煤层基本瓦斯参数测定方法综述1 煤层瓦斯含量测定煤的瓦斯含量测定方法有两种方法：间接方法和直接方法。
1.1 间接方法 1）煤的游离瓦斯含量按气体状态方程（马略特定律）求得 x y = VPT o /(TP o ξ)式中 V —单位质量煤的空隙容积,m 3/t ； P —瓦斯压力，MPa ；To 、Po —标准状况下的绝对温度（273K ）与压力（0.101325MPa ）； T —瓦斯绝对温度，T=273+t ，t 瓦斯的摄氏温度（o C ）； ξ—瓦斯压缩系数；X y —煤的游离瓦斯含量，m 3/t 。
2）煤的吸附瓦斯含量按郎缪尔方程计算并考虑煤中水分、可燃物百分比、温度的影响系数；100)100()31.01(11)(W A W e bp abp x t to n x --∙++=- 式中e —自然对数的底，e=2.718；To —实验室测定煤的吸附常数时的实验温度，o C ； T —煤层温度，o C ；n —系数，按下式确定；n=p07.0993.002.0+；p —煤层瓦斯压力，MPa ； a 、b —煤的吸附常数；A,W —煤中灰分与水分，%； x x —煤的吸附瓦斯含量，m 3/t 3）间接法测定瓦斯含量的校正目前国内有关的规范和计算方法中，虽然都有针对煤层水分和温度的校正因数，但对瓦斯组分的影响却没有提到。
通过大量瓦斯组分资料的分析得出，煤层瓦斯组分中CH 4浓度是在较大范围内变化时，煤对不同气体的吸附能力相差很大。
如不给予足够重视，则可能造成测量结果出现较大偏差。
煤层瓦斯组分主要有CH 4，2N 和2CO 和少量重烃（10462H C H C -）等。
煤层瓦斯组分中2N 和2CO 占有相当大的比例，而重烃的浓度在大多情况下则是可以忽略不计的。
当煤吸附含多种成分的瓦斯时，在用郎缪尔方程公式中仍用以吸附纯CH 4气体测定的吸附常数来确定煤的瓦斯含量，将会导致较大的误差。
因为此时任何2N 或2CO 的存在均会减少CH 4含量。
瓦斯参数测定及措施效果检验消突评价相关要求瓦斯参数测定的要求主要包括如下几个方面。
首先，瓦斯检测仪器应当具备精确度高、稳定性好、响应时间短等特点，以确保测量结果准确可靠。
其次，测定瓦斯浓度的位置应当合理选择，一般选择在瓦斯封闭空间内的通风廊道、掘进工作面等位置。
第三，进行测定时，应当保证设备的正常工作状态，避免因为设备故障导致数据失真。
此外，还需要保证操作人员具备完善的安全防护意识和技术能力，确保操作过程安全可靠。
措施效果检验是对采取的瓦斯防治措施进行检查和评估，以验证其防治效果的过程。
措施效果检验的方法主要有两种。
一种是定期抽查法，即随机抽查部分工作面进行检测，以判断措施的实施情况和效果；另一种是全面检测法，即对全部的工作面进行检测，以全面了解瓦斯防治措施的实施效果。
在进行措施效果检验时，应当综合考虑瓦斯测量结果、安全设备运行情况和防瓦斯措施的实施情况，确保评估的准确性。
消突评价是对瓦斯抽放措施的有效性和可行性进行评估的过程，旨在提供有效的控制瓦斯突出的方法和技术。
消突评价的主要内容包括瓦斯压力、瓦斯含量、工作面封闭情况等的测定和分析，以及瓦斯突出危险性评估和预测。
瓦斯突出危险性评估是根据煤层中瓦斯的含量、瓦斯压力以及工作面的地质情况等因素，对瓦斯突出的发生和发展进行分析和预测，以制定相应的措施进行防控。
在实际工作中，需要确保瓦斯参数测定、措施效果检验和消突评价的全面有效实施。
为此，需要采取一系列措施，包括但不限于：加强员工培训，提高安全防护意识和技术能力；定期检查维护瓦斯检测仪器，确保其正常工作；加强瓦斯监测数据的整理和分析，及时发现问题并采取相应的措施；建立健全的管理制度和责任制，明确各级责任人的职责与权限；加强与相关部门的沟通与协调，形成合力，共同做好瓦斯防治工作。
总之，瓦斯参数测定、措施效果检验和消突评价是确保煤矿瓦斯防控工作的重要环节，需要加强人员培训、定期检查仪器设备、加强数据分析和建立健全的管理制度等方面的工作，以确保工作的全面有效实施，提高煤矿安全水平。
煤层瓦斯基础参数测定技术汇编1. 引言煤层瓦斯是煤矿安全生产中的重要因素之一，了解煤层的瓦斯生成、迁移和聚集规律对矿井安全管理至关重要。
煤层瓦斯的基础参数测定技术是研究和掌握煤层瓦斯特性的重要手段，本文将对煤层瓦斯基础参数测定技术进行汇编和总结。
2. 煤层瓦斯基础参数煤层瓦斯基础参数是指煤层中瓦斯的各项物理参数。
了解和测定这些参数对于制定煤层瓦斯防治措施和瓦斯抽放设计具有重要意义。
常见的煤层瓦斯基础参数包括煤层瓦斯含量、煤层孔隙度、煤层渗透系数、煤层瓦斯吸附解吸规律等。
3. 煤层瓦斯含量测定技术煤层瓦斯含量是指煤层中瓦斯在煤体中的体积分数。
准确测定煤层瓦斯含量对于评估煤层瓦斯的危险性和瓦斯抽放方案设计至关重要。
煤层瓦斯含量测定技术主要包括直接测定法、间接推算法和预测模型法等。
3.1 直接测定法直接测定法是通过现场采集煤层样品进行实验测定瓦斯含量的方法。
常用的直接测定法包括瓦斯解放法、水解法和气解法等。
3.2 间接推算法间接推算法是通过测定煤层中其他参数，如煤的挥发分、固定碳含量、煤层孔隙度等，间接推算出瓦斯含量的方法。
常见的间接推算法有分类推断法、统计推断法和模型法等。
3.3 预测模型法预测模型法是利用历史数据和数学模型建立预测模型来预测煤层瓦斯含量的方法。
常用的预测模型包括人工神经网络模型、回归分析模型和支持向量机模型等。
4. 煤层孔隙度测定技术煤层孔隙度是指煤层中孔隙的体积占总体积的比例。
准确测定煤层孔隙度对于评估煤层的储气能力和瓦斯迁移规律具有重要意义。
煤层孔隙度测定技术主要包括液体置换法、气体压曲线法和氮吸附法等。
4.1 液体置换法液体置换法是通过将煤样浸泡在液体中，测定液体在煤样孔隙中置换后的体积变化来计算煤层孔隙度的方法。
常用的液体置换法有水置换法、甲醇置换法和石蜡置换法等。
4.2 气体压曲线法气体压曲线法是通过测定煤样在不同气体压力下的吸附量和解吸量，计算煤层孔隙度的方法。
常用的气体压曲线法有氮气压曲线法和二氧化碳压曲线法等。
报告名称：板石煤矿20#煤层瓦斯基础参数测定报告审核黄敬恩公司总工程师高级工程师朴承浩公司副总工程师通风工程师课题组负责人刘春江通风部部长通风工程师报告撰写人王伟化验室主任注册安全工程师课题组工作人员黄敬恩公司总工程师高级工程师朴承浩公司副总工程师通风工程师刘春江公司通风部部长通风工程师任立君板石煤矿总工程师高级工程师田野板石煤矿通风科科长助理工程师王伟化验室主任注册安全工程师刘库化验员张嘉坤化验员、八前受珲春矿业（集团）有限责任公司板石煤矿的委托，集团公司化验室承担板石煤业有限公司20*煤层垂深超过沈阳煤科院测定范围50m地点的瓦斯基础参数测定工作。
化验室人员于2013年1月19日开始进驻现场，在珲春矿业（集团）有限责任公司板石煤业公司有关领导的协助下，完成现场瓦斯基础参数测定工作。
本项目历时1个多月, 完成了瓦斯参数测定，现提交板石煤业有限责任公司20*煤层瓦斯基础参数测定报告。
目录1井田概况 (1)1.1 交通位置 (1)1.2自然地理 (1)1.3井田境界及煤炭储量 (2)1.4矿井地质与煤层赋存 (3)1.5矿井生产情况 (13)1.6矿井通风方式及瓦斯情况 (14)2煤层瓦斯基础参数测定 (15)2.1煤的瓦斯吸附常数测定与煤的工业分析 (15)2.2煤层瓦斯含量 (17)2.3瓦斯放散初速度 (21)2.4煤的坚固性系数 (22)3主要结论 (23)1井田概况1.1交通位置板石一井井田位于吉林省东部延边朝鲜族自治州珲春市境内， 行政区隶属珲春市板 石镇。
其地理座标为东经：130° 15' 56〃至130° 20' 42〃，北纬42° 45' 55〃至42° 49' 33〃。
井田北距珲春市约12km ，距图门市约65km ，井田东部有珲春至敬信中俄边境国防公路，井田东北部边界有珲春到中俄边境长岭子口岸公路。
井田中部有板石至河 口的砼公路。
珲春至图门的铁路于 1996年6月份正式通车。
矿区铁路专用线与国铁图 珲线的七户洞车站接轨，矿区专用线全长 14.45km ,己建成通车，交通条件十分便利。
交通位置见图1-1。
本井田的交通十分便利，也为该井田开工建设创造了十分便利的运输条件，从大型 设备到施工的设备、设施、原材料等进入现场，运输条件均已具备。
图1-1板石煤矿位置示意图1.2自然地理 1.2.1地形地貌本井田位于珲春盆地西南部边缘地带， 井田南部边界为石炭二迭系及海西期花岗岩 组成的低山，西与西北被图门江和珲春河围绕，区内大面积为冲积平原，地面标高为 +30m 〜+50m 。
本区和龙市八■ \ 俄JF1春I .县河rJ罗 1 1 1 /清汪汪清龙井市龙 井 县和 龙 县.f'图们市延吉市凉水密江珲春市l 图 珲春矿区朝--春.--斯江珲制高点为南部小盘岭，海拔标高为+51.4m,最低点为西崴子一带，海拔标高为+20m。
井田内地表水系发育，河流、人工渠纵横交错。
井泉到处可见。
珲春河在井田西部边界通过，珲春河为一老年期河流，下游河道宽阔。
切割不深，河道部分地带淤塞，曲率系数1.5,洪水期河流易于改道。
平时流量80〜20m3/s，洪水期猛涨图门江水倒灌。
据历史记载，50年内最大一次洪水淹没标高约35.2m。
1.2.2水文区内根据水文地质特征共划分5个含水岩组，2个相对隔水岩组。
故对本井田破碎带应引起重视。
另外，本井田有26条断层，落差大于50m有13条，它们切割沟通各断层，有可能成为矿井的导水通道。
该井田水文地质为二类二型，工程地质类型为一类偏复杂型，环境为二类偏复杂型。
矿井设计正常涌水量为294.25m3/h。
1.2.3气象与地震本区地下中纬度，属中温带近海型大陆季风气候。
常年主导风向为西南风和西北风，风力一般为5—6级。
气温368C—-32.5C。
降水量848.9mm—416.2mm，年平均积雪量30mm，冻结期11月上旬至翌年4月上旬，最大冻土深度为1.5m。
该地区地震裂度为切度，属弱震区。
1.3井田境界及煤炭储量1.3.1井田境界板石一矿东以22勘探线为界，南以煤层露头为界，西以1勘探线为界，北以珲春河北防洪堤为界。
井田西北边界与八连城井田相接，东北边界与板石川区相连，东南部隔F1断层与板石二井相毗邻，井田内无小煤窑。
走向长7.5km倾斜宽3.6km，井田面积为27km2。
1.3.2煤炭储量计算储量的煤层最小可采厚度和最高灰份是依据板石I区勘探（精查）报告中所确定的数据为准。
平衡表最低可采厚度为0.8m，最高灰分为40%。
板石I区工业储量111b+122b（A+B+C）为105056.95kt,其中:111b级储量为35733.6kt,占工业储量的34%。
可采储量52712.99kt。
矿井资源/储量汇总表，见表1-1。
表1-1矿井资源/储量汇总表本井田工业储量105056, 95kt，可采储量52712，99kt。
该矿井设计生产能力为0.9Mt/a。
服务年限为40.3a。
1.4矿井地质与煤层赋存1.4.1矿井地层该井田位于珲春煤田西南部边缘，属于隐蔽煤田，第四系掩盖了煤系地层，中生界侏罗系地层为其基底，井田内地层自上而下分为：新生界、中生界朱罗系上统屯田营组、古生界二迭系。
1、新生界（1）第四系全新统（Q）:厚度0-27m,主要沉积物为腐植土，细砾石、砂砾石及河卵石，山坡上为角石与粘土堆积。
（2）下第三系古新一渐新统珲春组（Eh）该组地层最大厚度940m,平均厚度626m,为本井含煤地层。
根据岩性、岩相及抱粉组合，自上而下分为上、中、下三个含煤段及砾岩段。
上含煤段（Eh6-5）厚度5-186.0m,平均厚度73.75m,由灰色粉砂岩、泥岩、细砂岩组成，含煤0-14层达采厚0-3层，但均不具工业价值。
下部中褐色段砂泥岩段（Eh5）厚度0-225m,平均厚度149m,由浅灰色粉砂岩、泥岩、粉砂岩组成。
本段18线以东被剥蚀。
中含煤段（Eh3-4）厚度过133-234m,平均厚度133m含煤5-25层，一般都不可采。
本段夹一层凝灰岩，为本区的（K1）标志层。
下褐色层段（Eh3）厚度54-124m,平均95m 下含煤段（Eh2）厚度过65-204m,平均厚度120m由白色粉砂岩、细砂岩、中粗砂岩、泥岩、泥质粉砂岩组成。
含煤0-18层，局部可采有0-11层，主要计量煤层有19、19b、20、20a、21、22、22a、23、23a、26、28 号煤层。
21#与22a#煤层之间发育有本区主要对比标志层（k2），其特征为草绿色沉积火山岩或火山砂岩，凝灰质成分以大小不等的团块状分布于砂岩中或以砂岩的胶结物出现，手感滑腻，易风化，风化后呈白色。
全区发育，单层厚度几分m到几m不等。
砾岩段（Eh1）厚度30-340m,平均厚度97m由粗砂岩、含砾粗砂岩、细砾岩、砾岩夹凝灰质细粉砂岩，泥岩组成。
2、中生界侏罗系地层（J3tt ）该地层为煤系基底，井田南部边缘有出露，厚度不详，主要由紫红——灰绿色致密块状凝灰集块岩、安山集块岩、安山岩等组成。
厚度不祥。
3、古生界二迭系地层（P2K主要分布在井田南部，有少数钻孔揭露，呈黑色变质岩性，厚度不详。
1.4.2地质构造本井田位于珲春煤田西南端，地层主体呈北东向展布，倾向北西，主构造为一单斜构造。
区内构造形变的主要形式是断裂，主体构造为东南边界断层F1、北部珲春河断裂束、南部盆缘断裂束等。
断层具有一定的方向性，其中一组北北东向，另一组北东东向，二者系一对共轭剪切断裂，其所夹锐角平分线北东向，代表压性结构面方向，与珲春煤田总体构造一致。
珲春河与图们江的流向恰恰是上述二种扭性构造方向的反映，井田作为一个较完整的地质体，系受限于两组剪切断裂内，形成为北东向〜南西向拉长了的菱形地块。
（一）褶曲勘探精查报告提供了孟岭背斜、柳亭向斜、火龙沟背斜、太阳河背斜。
褶曲在井田南部一带呈较发育现象。
自西至东依次有孟岭背斜、柳亭向斜、火龙沟背斜存在，在井田东北角有太阳河背斜存在。
井巷工程对火龙沟背斜、柳亭向斜已有部分揭露。
三维地震报告利用时间剖面，在时间剖面上追踪目的层对应的反射波解释褶曲形态，对深部区（3〜15线间）进行了精细解释，新提供了新农七队〜新农八队〜0304号钻孔向斜、1512号背斜、新农六队背斜。
1、孟岭背斜位于井田西南部，孟岭村东北部，背斜北北东向，宽约3km长2km核部为下褐色层段，翼部为中褐色段及上含煤段。
两翼较对称。
背斜向北东倾没，倾伏角为50。
2、柳亭向斜位于柳亭村附近，向斜宽约2km,长1.5km，核部为上含煤段，两翼为中含煤段及中褐色层段，较对称，倾角5o,向斜北东翼与火龙沟背斜的西南翼相连。
3、火龙沟背斜火龙沟背斜经板石一矿主、畐9、风三条井筒的实际揭露，比地质报告提供的规模要大得多，东北翼边缘起自火龙沟村，西南翼与柳亭向斜相连。
经实际揭露的火龙沟背斜，跨越板石一矿三条井筒，是一个近似窟窿的短轴背斜，东南端倾伏角大，为250。
原勘探报告确定的火龙沟背斜位置只是该背斜东北翼倾伏边缘。
该背斜长、宽均为3km。
4、太阳河背斜位于井田东北角，宽约1km长0.5km，核部为下含煤段，两翼最新地层为中含煤段，向东南倾没，倾伏角50。
5、农七队〜新农八队〜0304号钻孔向斜该向斜位于测区（深部地震勘探区•下同）中部、大部，为勘探区主要褶皱构造，呈半环型，倾向西南，轴部走向北67o东，区内轴长约3.50km，目的层倾角0〜15o, 目的层20#煤层最低点-658m,地层高差20#煤层大于150m控制面积7kvm左右。
该单斜控制不完整，向南、西区外延伸。
6、1512号背斜该向斜位于测区东北，测区控制内倾向西男，轴部走向北130o东，区内轴长约1km, 目的层倾角10〜15o,目的层20#煤层最高点-338m,地层高差20#煤层大于150m控制面积1.0km2左右。
该单斜控制不完整，向北、东区外延伸。
7、新农六队背斜该背斜位于新农六队，与1512号背斜形成环行隆起的宏观形态，测区控制内单翼倾向西北，轴部走向北20o东，区内轴长约0.70km，目的层倾角5〜15o,目的层20# 煤层最高点-305m,地层高差20#煤层大于180m控制面积1.50km2左右。
该单斜控制不完整，向东、南区外延伸。
（二）断层井田内的断层特征绝大部分均为高角度正断层（只有一条逆断层在三维地震的首采面出现），且具水平位移性，最大水平位移量约1km其与断层延展长度之比大约1：5,断层的延伸、延展较大。
断面平直，断层带滑面显著，大的断层往往破碎带较宽，断层一侧或两侧发育羽状小断层或短轴褶曲。
同一序次的一对共轭扭性断裂，在区内北东东向断层较北北东向更发育，前者常被后者分割，常表现为左行构造。
