变频电缆与普通电缆区别

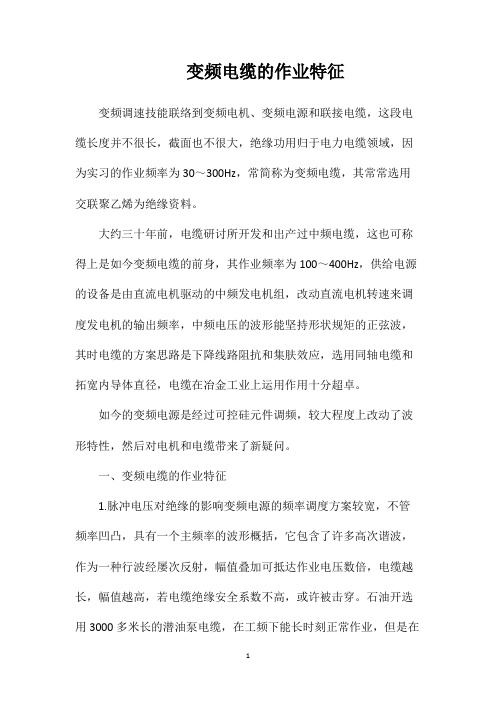

变频电缆的作业特征变频调速技能联络到变频电机、变频电源和联接电缆，这段电缆长度并不很长，截面也不很大，绝缘功用归于电力电缆领域，因为实习的作业频率为30～300Hz，常简称为变频电缆，其常常选用交联聚乙烯为绝缘资料。

大约三十年前，电缆研讨所开发和出产过中频电缆，这也可称得上是如今变频电缆的前身，其作业频率为100～400Hz，供给电源的设备是由直流电机驱动的中频发电机组，改动直流电机转速来调度发电机的输出频率，中频电压的波形能坚持形状规矩的正弦波，其时电缆的方案思路是下降线路阻抗和集肤效应，选用同轴电缆和拓宽内导体直径，电缆在冶金工业上运用作用十分超卓。

如今的变频电源是经过可控硅元件调频，较大程度上改动了波形特性，然后对电机和电缆带来了新疑问。

一、变频电缆的作业特征1.脉冲电压对绝缘的影响变频电源的频率调度方案较宽，不管频率凹凸，具有一个主频率的波形概括，它包含了许多高次谐波，作为一种行波经屡次反射，幅值叠加可抵达作业电压数倍，电缆越长，幅值越高，若电缆绝缘安全系数不高，或许被击穿。

石油开选用3000多米长的潜油泵电缆，在工频下能长时刻正常作业，但是在变频条件下，电缆才投入作业数小时即发作击穿，阐明脉冲过电压的危害性，所以避免是必要的。

因为交联绝缘电力电缆的耐压水平较高，电缆长度通常在300米以内，多年来的作业未发作击穿作业，尽管如此，绝缘厚度及技能应加以注重，实心绝缘是牢靠的，绕包绝缘是不适宜的。

2.电缆本体对外发射电磁波通常变频家用电器为单相供电，长度很短，功率也较小，方案时已将变频电源、联接电缆和变频电机一同设置在金属壳内，按捺了电磁波对外发射。

但是在工业领域内，电机功率较大，联接变频电机和变频电源之间的电缆长度长，在作业时电缆便是高频电磁波向外发射的有用载体，关于周围邻近区域的通讯东西（如无绳电话）或调幅接受器（如收音机调幅波段）将发作搅扰，有时状况也比照严峻，称之为电磁波的环境污染，国外早已对这种电缆提出恳求，国内也很注重，如今各电缆厂拟定了公司规范，往后将会一同拟定作业规范。

变频电缆执行标准一、电缆结构和材料1. 变频电缆应由多根导线组成，包括导体、绝缘层和保护层等部分。

2. 导体应采用符合标准的铜导体，其截面积应符合额定电流的要求。

3. 绝缘层应采用耐高温、耐磨损、耐腐蚀的绝缘材料。

4. 保护层应具有防机械损伤、防潮、防腐等功能。

二、额定电压和电流1. 变频电缆的额定电压应符合设备的要求，通常为交流380V或更高。

2. 变频电缆的额定电流应大于或等于设备的额定电流。

三、电气性能要求1. 变频电缆应具有良好的电气性能，包括低电阻、低电感等特性。

2. 在规定的频率范围内，变频电缆的电压损失不应超过规定值。

3. 变频电缆应具有较高的抗干扰性能，能有效抑制电磁干扰。

四、机械性能要求1. 变频电缆应具有较高的抗拉强度和耐磨性能，能够承受一定的机械负荷。

2. 变频电缆应具有较好的弯曲性能，方便安装和使用。

五、环境适应性要求1. 变频电缆应能够在高温、低温、潮湿、腐蚀等恶劣环境下正常工作。

2. 变频电缆应具有较好的防爆性能，适用于危险环境下的使用。

六、质量保证要求1. 变频电缆的生产应符合相关质量管理体系的要求，确保产品质量稳定可靠。

2. 产品应进行严格的检验和测试，包括外观检查、电气性能测试、机械性能测试等。

七、安全性能要求1. 变频电缆应符合相关的安全标准，如防火、防爆、防静电等要求。

2. 电缆应具有足够的绝缘电阻和耐压强度，保证使用安全。

3. 在使用过程中，应遵守安全操作规程，避免出现安全事故。

八、安装和使用要求1. 变频电缆在安装和使用时应避免机械损伤和电磁干扰。

2. 在使用过程中，应定期检查电缆的绝缘电阻和温度等指标，确保正常运转。

3. 安装和使用时应遵循相关的安全规定和操作规程，保证人员和设备的安全。

九、试验方法和检测标准1. 变频电缆的各项性能指标应按照相关标准进行试验和检测，如绝缘电阻、耐压强度等。

2. 试验方法和检测标准应符合相关标准和规范的要求，保证检测结果的准确性和可靠性。

变频电缆敷设要求变频电缆是一种用于变频器与电机之间传输电能的特殊电缆。

它在工业自动化控制系统中扮演着重要的角色，具有良好的抗干扰性能和稳定的传输能力。

在进行变频电缆敷设时，需要遵循一定的要求和步骤，以确保电缆的正常运行和安全可靠性。

一、变频电缆敷设的环境要求1. 温度要求：变频电缆应敷设在适宜的温度范围内，一般不应低于-15℃，也不应高于60℃。

在特殊环境下，如高温或低温环境，应选用特殊材质的电缆。

2. 湿度要求：变频电缆应避免直接暴露在水中或受到大量水汽的侵蚀。

在湿度较大的环境中，应采取防潮措施，如使用防潮层包裹电缆。

3. 耐腐蚀要求：如果变频电缆敷设在易受腐蚀的环境中，应选用具有耐酸碱或抗化学腐蚀的材料制成的电缆，以确保其长期可靠性。

二、变频电缆敷设的安装要求1. 弯曲半径要求：变频电缆在敷设过程中，应保证不超过电缆的最小弯曲半径，避免因过度弯曲而导致电缆损伤或信号衰减。

2. 固定要求：变频电缆应在敷设过程中进行固定，避免因电缆松动而引起摩擦和振动，影响传输质量。

固定方式可以采用电缆夹、电缆托架等。

3. 防护要求：变频电缆应避免与其他电力电缆或强电磁干扰源交叉敷设，以防止干扰或损坏。

可以采用金属或非金属防护管进行保护。

4. 敷设路径要求：变频电缆应尽量避免与强电磁场和高温源接触，以防止信号干扰和电缆损坏。

可以选择合适的敷设路径，如穿墙孔、穿管等。

三、变频电缆敷设的测试要求1. 绝缘电阻测试：在变频电缆敷设完成后，应进行绝缘电阻测试，以确保电缆绝缘层的质量。

测试时应使用专用的绝缘电阻测试仪器。

2. 短路测试：在敷设完成后，应进行短路测试，检查电缆是否存在短路故障。

测试时应注意安全，避免电缆短路引起火灾或其他事故。

3. 信号完整性测试：在变频电缆敷设完成后，应进行信号完整性测试，以确保信号的传输质量。

测试时应使用专用的信号完整性测试仪器。

四、变频电缆敷设的注意事项1. 敷设前应对电缆进行检查，确保电缆外观完好无损，接头和插头连接牢固可靠。

200kw风机变频电缆规格选用标准在风能发电中，风机是一个重要的组成部分。

而风机中的变频电缆，也是至关重要的一环。

选用合适的变频电缆规格标准，是确保风机高效运行的关键之一。

在本文中，我们将对200kw风机变频电缆规格选用标准进行全面评估。

1. 变频电缆的作用变频电缆在风机中起着传输电能、保护电缆和风机设备安全的作用。

其主要功能包括传输电能、承受变频调速带来的高斯射频信号干扰、承受电机阻抗和负载的变化等。

选用合适的变频电缆对于风机的稳定运行至关重要。

2. 选用标准在选用变频电缆规格时，应该严格按照相应的国际标准或行业标准进行选择。

对于200kw风机来说，常见的选用标准包括GB/T5013.6-2012《额定电压1KV及以下控制电缆》、GB/T5013.7-2015《额定电压1KV及以下屏蔽电缆》、GB/T3956-2008《额定电压1KV及以下橡套电缆》等。

这些选用标准涵盖了电缆的额定电压、导体材料、绝缘材料、外护套材料、电缆结构等方面的要求，可以保证电缆在风机中的安全、稳定使用。

3. 个人观点我认为在选择200kw风机的变频电缆规格时，除了要严格按照国际标准或行业标准进行选择外，还应该根据具体的风机工作环境、负载情况以及变频器参数等因素进行综合考虑。

只有这样，才能选用到最适合的电缆规格，确保风机的高效运行和设备安全。

4. 总结200kw风机变频电缆规格选用标准是确保风机高效运行的重要环节。

在选择电缆规格时，应该严格按照国际标准或行业标准进行选择，同时根据具体情况进行综合考虑，以保证电缆的稳定使用。

只有这样，风机才能持续、高效地发电。

200kw风机变频电缆规格选用标准是风机运行中不可或缺的一环。

希望本文能为您在选用电缆规格时提供一些参考和帮助。

200kw风机变频电缆规格选用标准的重要性不言而喻。

电缆作为风机运行中不可或缺的一环，对于风机的稳定运行和设备安全起着至关重要的作用。

在本文中，我们将继续探讨200kw风机变频电缆规格选用标准的相关内容，以期为读者提供更全面的信息和帮助。

变频电缆和电力电缆的区别1.用途：变频电缆是电源和变频电机之间的连接线也是传输电能的导线，电力电缆更是传出电能的，从这方面两种电缆是相同的。

2.干扰性：变频器专用电缆具有良好的抗干扰性，使得变频电机传输电能时能够稳定传输而不会受到干扰同时也不会干扰到其它设备的运行，而普通电力电缆就没有这些性能，这些是取决于电缆的内部结构，3.电压:变频电缆的使用电压一般为：0.6/1KV,6/10KV,8.7/16KV电力电缆的电压和变频电缆的电压大体相同。

电力电缆的电压有超高压，变频电缆一般使用电压是中压和低压。

4.结构：变频电缆的芯线结构是平行排列，绝缘采用高强度挤出式并且每根单独芯线上采用不同要求的屏蔽层，在芯线排列好后还要根据要求和使用环境来加上又一层的屏蔽，最后是电缆的护套，电力电缆的结构就是采用普通挤压挤出芯线，单芯不带屏蔽。

5.型号：变频电缆的型号可分为很多：BP-YJVP BP-YJLVBP-YJVP1-2 BP-YJGP2 BP-YJVP3 BP-YJLVP1-2 BP-YJGRP 等等，还有些电缆厂家自己厂内型号参差不齐。

电缆电缆是通用型号。

也是由于国内现在没有关于变频电缆的有关标准，所以大部分是根据电力电缆的标准来生产的，还有就是结合国外标准，来达到变频电机的正常使用。

结构和芯数：变频电缆和电力电缆在芯数上大致相同也要根据设计院的图纸来设计的，不过变频电缆通常可以用3芯电缆。

执行标准本产品按企业标准制造。

Executive standardIt is manufactured according Standard.产品用途本产品适用于交流额定电压0.6/1kV及以下要求频繁及耐油的场合作动力装置或移动照明的电力传输。

ApplicationIt is suitable for electricity transmission as motire power device or migration light with rated voltage up to 0.6/1kV or lower the demand of occasion is frequenty more and resisant to grease.型号及名称Type and Designation一、额定电压0.6/1KV及以下聚氯乙烯绝缘电力电缆1、执行标准：GB12706.1-20022、主要用途：用于固定敷设额定电压1KV及以下输配电线路作输送电能用。

变频电缆知识近二十年来变频调速电机在国内外有很大的发展，年增长率略超过10% ，而直流传动年增长率为3-4% 。

变频电机具有较多的优点，如设备投资费用少，结构简单，体积小，成本低，节能，调速范围大，具有恒功率、恒转速的特性，使用方便，容量大等等。

因此当前在冶金、矿山、铁路等工业方面广泛地使用，最近在家用电器同样也大量应用。

变频调速技术关系到变频电机、变频电源和连接电缆，这段电缆长度并不很长，截面也不很大，绝缘性能属于电力电缆范畴，因为实际的工作频率为30～300 Hz ，常简称为变频电缆，当前常选用交联聚乙烯为绝缘材料。

大概三十年前，电缆研究所开发和生产过中频电缆，这也可称得上是目前变频电缆的前身，其工作频率为100～400 Hz ，提供电源的设备是由直流电机驱动的中频发电机组，改变直流电机转速来调节发电机的输出频率，中频电压的波形能维持形状规则的正弦波，当时电缆的设计思路是降低线路阻抗和集肤效应，采取同轴电缆和扩大内导体直径，电缆在冶金工业上应用效果十分良好。

目前的变频电源是通过可控硅元件调频，较大程度上改变了波形特性，从而对电机和电缆带来了新问题。

一、变频线缆的工作特点1.脉冲电压对绝缘的影响变频电源的频率调节范围较宽，不论频率高低，具有一个主频率的波形轮廓，它包含了许多高次谐波，作为一种行波经多次反射，幅值叠加可达到工作电压数倍，电缆越长，幅值越高，若电缆绝缘安全系数不高，可能被击穿。

石油开采用3000多米长的潜油泵电缆，在工频下能长期正常运行，可是在变频条件下，电缆才投入运行数小时即发生击穿，说明脉冲过电压的危害性，所以预防是必要的。

由于交联绝缘电力电缆的耐压水平较高，电缆长度一般在300米以内，多年来的运行未发生击穿事件，尽管如此，绝缘厚度及工艺应加以重视，实心绝缘是可靠的，绕包绝缘是不适合的。

2.电缆本体对外发射电磁波一般变频家用电器为单相供电，长度很短，功率也较小，设计时已将变频电源、连接电缆和变频电机一并设置在金属壳内，抑制了电磁波对外发射。

变频专用电缆（BPYJVP2、ZR-BPYJVP、BPGGPP2）产品简介»变频专用电缆使用特性：较低的有效电容。

低传输阻抗。

额定电压：0.6／1KV；耐温：90℃。

具有良好的耐火燃烧性能，可用于危险区域。

低传输阻抗。

该电缆含有屏蔽层，以防止电磁干扰，传输阻抗RX是对屏蔽阻抗感应和电容束合的有效度量，低传输阻抗可提供良好的电磁相容性。

对称的三芯设计，更好的电磁相容性。

三根耐侯耐温树脂绝缘线芯在缝隙处均匀等距绞合，形成一个真正的同芯结构。

产品特点及用途：变频器专用电缆用于频率控制传动系统中作供电电缆或连接电缆。

该系统的电缆尤其适用于造纸、钢铁、纺织、金属回味工和食品加工用水泵、鼓风机、输送机、传输线和空调等电力传输。

使用特性：■较低的有效电容■具有良好的耐火燃烧性能，可用于危险区域。

■低传输阻抗。

该产品含有屏蔽层，具有较强的抗电磁干扰、抗雷击及均匀电场，改善供电品质特性。

传输阻抗RX是对屏蔽阻抗感应和电容束合的有效度量，低传输阻抗可提供良好的电磁相容性。

型号及名称：BPVVP：聚氯乙烯绝缘和护套铜丝编织屏蔽变频电力电缆。

BPVVP2：聚氯乙烯绝缘和护套铜带绕包屏蔽变频电力电缆。

BPVVPP2：聚氯乙烯绝缘和护套铜丝编织铜带绕包屏蔽变频电力电缆。

BPVVP3：聚氯乙烯绝缘和护套铝聚酯复合膜绕包屏蔽变频电力电缆。

BPYJVP：交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽变频电力电缆。

BPYJVP2：交联聚乙烯绝缘聚氯乙烯护套铜带绕包屏蔽变频电力电缆。

BPYJVPP2：交联聚乙烯绝缘聚氯乙烯护套铜丝编织铜带绕包屏蔽变频电力电缆。

BPYJVP3：交联聚乙烯绝缘聚氯乙烯护套铝聚酯复合膜绕包屏蔽变频电力电缆。

BPYJVP：交联聚乙烯绝缘铜丝编织总屏蔽聚氯乙烯护套变频器电缆BPYJPVP：交联聚乙烯绝缘铜丝编织分屏蔽和总屏蔽聚氯乙烯护套变频器电缆BPYJPVP2：交联聚乙烯绝缘铜丝编织分屏蔽铜带绕包和总屏蔽聚氯乙烯护套变频器电缆BPYJVP2：交联聚乙烯绝缘铜带绕包总屏蔽聚氯乙烯护套变频器电缆BPYJP2VP2：交联聚乙烯绝缘铜带绕包分屏蔽和总屏蔽聚氯乙烯护套变频器电缆BPYJP2VP：交联聚乙烯绝缘铜带绕包分屏蔽铜丝编织总屏蔽聚氯乙烯护套变频器电缆BPYJVP2P：交联聚乙烯绝缘铜带绕包和铜丝编织双层总屏蔽聚氯乙烯护套变频器电缆BPYJP3VP：交联聚乙烯绝缘铝（铝塑）带（扎纹）纵包分屏蔽铜丝编织总屏蔽聚氯乙烯护套变频器电缆BPYJP3VP2：交联聚乙烯绝缘铝（铝塑）带（扎纹）纵包分屏蔽铜带绕包总屏蔽聚氯乙烯护套变频器电缆ZR-BPYJVP：交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽阻燃变频器电缆ZR-BPYJVP1：交联聚乙烯绝缘聚氯乙烯护套铜丝缠绕屏蔽阻燃变频器电缆ZR-BPYJVP1-2：交联聚乙烯绝缘聚氯乙烯护套铜丝缠绕铜带绕包双重屏蔽阻燃变频器电缆生产范围：规格3×1.5＋3×0.25；3×2.5＋3×0.5；3×4＋3×0.75；3×6＋3×1；3×10＋3×1.5；3×16＋3×2.5；3×25＋3×4；3×35＋3×6；3×50＋3×10；3×70＋3×10；3×95＋3×16；3×120＋3×25；3×150＋3×35；3×185＋3×35；3×240＋3×50（mm＆sup2；）。

变频电缆和电力电缆的区别
1.用途：变频电缆是电源和变频电机之间的连接线也是传输电
能的导线，电力电缆更是传出电能的，从这方面两种电缆是相同的。

2.干扰性：变频器专用电缆具有良好的抗干扰性，使得变频电
机传输电能时能够稳定传输而不会受到干扰同时也不会干扰到其它设备的运行，而普通电力电缆就没有这些性能，这些是取决于电缆的内部结构，
3.电压:变频电缆的使用电压一般为：0.6/1KV,6/10KV,8.7/16KV
电力电缆的电压和变频电缆的电压大体相同。

电力电缆的电压有超高压，变频电缆一般使用电压是中压和低压。

4.结构：变频电缆的芯线结构是平行排列，绝缘采用高强度挤
出式并且每根单独芯线上采用不同要求的屏蔽层，在芯线排列好后还要根据要求和使用环境来加上又一层的屏蔽，最后是电缆的护套，电力电缆的结构就是采用普通挤压挤出芯线，单芯不带屏蔽。

5.型号：变频电缆的型号可分为很多：BP-YJVP BP-YJLV
BP-YJVP1-2 BP-YJGP2 BP-YJVP3 BP-YJLVP1-2 BP-YJGRP 等等，还有些电缆厂家自己厂内型号参差不齐。

电缆电缆是通用型号。

也是由于国内现在没有关于变频电缆的有关标准，所以大部分是根据电力电缆的标准来生产的，还有就是结合国外标准，来达到变频电机的正常使用。

结构和芯数：变频电缆和电力电缆在芯数上大致相同也要根据设计院的图纸来设。

变频电缆与普通电缆区别变频装置的节能效果十分明显，在大功率电机中采用变频调速电机，整个发电机组可节电30％。

并且使用变频调速后，实现了电机的软启动，使电机工作平稳，电机轴承磨损减小，延长了电机使用寿命和维护周期。

因此，变频调速技术在石油、冶金、发电、铁路、矿山等工业方面得到了广泛的使用。

1．电缆对称性设计对于1.8／3KV及以下变频电机专用电缆，和对称3＋1芯和4芯电缆仅可用于主电源的输入缆，但最好使用对称结构电缆。

变频器与变频电机问电缆均需采用对称电缆结构，对称电缆结构有3芯和3+3芯两种， 3+3芯电缆结构是将三大一小四芯绝缘线芯中第四芯（中性线芯）分解为三个截面较小的绝缘线芯，把三大三小线芯对称成缆，对于6／10kV变频电机专用电缆，该电缆结构与6／10kV 普通电力电缆有所不同，普通电力电缆是将三根绝缘线芯采用铜带屏蔽后成缆，而变频电机专用电缆是由铜丝铜带屏蔽后挤包分相护套，然后对称成缆，对称电缆结构由于导线的互换性，有更好的电磁相容性，对抑制电磁干扰起到一定的作用，能抵消高次谐彼中的奇次频率，提高变频电机专用电缆的抗干扰性，减少了整个系统中的电磁辐射。

2．屏蔽结构的设计1.8/3kV及以下变频电机专用电缆的屏蔽一般采用总屏蔽， 6/10kv变频电机专用电缆屏蔽由分相屏蔽和总屏蔽构成，分相屏蔽一般可采用铜带屏蔽或铜丝铜带组合屏蔽。

总屏蔽结构可采用铜丝铜带组合屏蔽、铜丝编织屏蔽、铜带屏蔽、铜丝编织铜带屏蔽等，屏蔽层截面与主线芯截面按一定比例。

此结构的屏蔽电缆可抗电磁感应、接地不良和电源线传导干扰，减小电感，防止感应电动势过大。

屏蔽层既起到抑制电磁波对外发射的作用，又可作为短路电流的通道，能起到中性线芯的保护作用。

6/10kV变频电机专用电缆，考虑到电缆在使用过程中经常受到径向外力作用，在电缆屏蔽层外增加镀锌钢带铠装层（在屏蔽层和钢带铠装层之间加隔离套）。

钢带铠装主要是作为电缆的径向机械保护层，同时它也起到附加性总屏蔽作用，特别是钢带铠装和铜丝、铜带屏蔽，是采用了两种不同屏蔽材料，在电磁波屏蔽上起到一定的互补作用，屏蔽效果将更好。

变频电缆与普通的电缆有什么区别？变频电缆具有较强的耐电压冲击性，能够经受得住高速频繁变频时候的脉冲电压，能够对变频电器起到非常好的保护作用，主要使用在变频电源和变频电机的连接，一般来说在造纸、冶金、金属加工、铁路、食品加工等领域广泛应用。

那么这样的变频电缆与普通的电缆有什么区别呢?一、屏蔽结构变频电缆一般来说采用总屏蔽结构，主要是铜丝带组合屏蔽、铜带屏蔽、铜丝编制屏蔽等，并且屏蔽层的截面和线芯的截面是有一定的比例的。

这样的设计能够让变频电缆具有较好的抗电磁感应，也能够抵抗电源传导信号的干扰，能够在一定程度上减少电感，这样就能够防止感应电动势过大。

这个屏蔽层还起到了抑制电磁波对外发射的作用，能够起到保护线芯的作用。

而普通电缆是没有这种功能的屏蔽层的，在抗干扰能力方面比较弱。

二、电气性能变频电缆在普通电缆的基础上增加了电容和电感性能要求，能够根据实际的使用需求进行电气性能的设计，能够让电缆线更加符合使用条件，排除掉一些干扰因素。

三、制造工艺在制造电缆线的过程中，相比于普通的电缆，变频电缆需要经过绝缘线芯挤包和成缆工序，前者会直接影响到电缆的电气性能，因此为了提高电缆线的性能，采用优质的材料，在工艺制造中，非常注重原材料的净化，挤包工序需要保证紧密严谨，需要控制好绝缘偏心度与绝缘外径保持一致，这样做能够尽可能的减少界面效应，从而进一步提高变频电缆的电气性能。

四、电缆对称性变频电缆需要采用对称结构的设计，一般来说普通电缆是三根绝缘线芯通过铜带屏蔽后成缆线，而变频电缆则是使用铜丝挤包分相护套后再进行对称成缆，具有更好的互换性、电磁相容性、抗干扰能力更强。

以上就是对变频电缆与普通电缆的区别的详细介绍了，除此之外，还能够看出，变频电缆所具有的性能优势都是比较显著的，还能够在很大程度上减少电磁辐射的危害。
