变频电缆和普通电力电缆的区别

变频电缆和普通电⼒电缆的区别有哪些？变频电缆和电⼒电缆的区别1.⽤途：变频电缆是电源和变频电机之间的连接线也是传输电能的导线，电⼒电缆更是传出电能的，从这⽅⾯两种电缆是相同的。

2.⼲扰性：变频器专⽤电缆具有良好的抗⼲扰性，使得变频电机传输电能时能够稳定传输⽽不会受到⼲扰同时也不会⼲扰到其它设备的运⾏，⽽普通电⼒电缆就没有这些性能，这些是取决于电缆的内部结构，3.电压:变频电缆的使⽤电压⼀般为：0.6/1KV,6/10KV,8.7/16KV电⼒电缆的电压和变频电缆的电压⼤体相同。

电⼒电缆的电压有超⾼压，变频电缆⼀般使⽤电压是中压和低压。

4.结构：变频电缆的芯线结构是平⾏排列，绝缘采⽤⾼强度挤出式并且每根单独芯线上采⽤不同要求的屏蔽层，在芯线排列好后还要根据要求和使⽤环境来加上⼜⼀层的屏蔽，最后是电缆的护套，电⼒电缆的结构就是采⽤普通挤压挤出芯线，单芯不带屏蔽。

5.型号：变频电缆的型号可分为很多：BP-YJVP BP-YJLVBP-YJVP1-2 BP-YJGP2 BP-YJVP3 BP-YJLVP1-2 BP-YJGRP 等等，还有些电缆⼚家⾃⼰⼚内型号参差不齐。

电缆电缆是通⽤型号。

也是由于国内现在没有关于变频电缆的有关标准，所以⼤部分是根据电⼒电缆的标准来⽣产的，还有就是结合国外标准，来达到变频电机的正常使⽤。

结构和芯数：变频电缆和电⼒电缆在芯数上⼤致相同也要根据设计院的图纸来设计的，不过变频电缆通常可以⽤3芯电缆。

执⾏标准本产品按企业标准制造。

Executive standardIt is manufactured according Standard.产品⽤途本产品适⽤于交流额定电压0.6/1kV及以下要求频繁及耐油的场合作动⼒装置或移动照明的电⼒传输。

ApplicationIt is suitable for electricity transmission as motire power device or migration light with rated voltage up to 0.6/1kV or lower the demand of occasion is frequenty more and resisant to grease.型号及名称Type and Designation⼀、额定电压0.6/1KV及以下聚氯⼄烯绝缘电⼒电缆1、执⾏标准：GB12706.1-20022、主要⽤途：⽤于固定敷设额定电压1KV及以下输配电线路作输送电能⽤。

变频电缆执行标准一、电缆结构和材料1. 变频电缆应由多根导线组成，包括导体、绝缘层和保护层等部分。

2. 导体应采用符合标准的铜导体，其截面积应符合额定电流的要求。

3. 绝缘层应采用耐高温、耐磨损、耐腐蚀的绝缘材料。

4. 保护层应具有防机械损伤、防潮、防腐等功能。

二、额定电压和电流1. 变频电缆的额定电压应符合设备的要求，通常为交流380V或更高。

2. 变频电缆的额定电流应大于或等于设备的额定电流。

三、电气性能要求1. 变频电缆应具有良好的电气性能，包括低电阻、低电感等特性。

2. 在规定的频率范围内，变频电缆的电压损失不应超过规定值。

3. 变频电缆应具有较高的抗干扰性能，能有效抑制电磁干扰。

四、机械性能要求1. 变频电缆应具有较高的抗拉强度和耐磨性能，能够承受一定的机械负荷。

2. 变频电缆应具有较好的弯曲性能，方便安装和使用。

五、环境适应性要求1. 变频电缆应能够在高温、低温、潮湿、腐蚀等恶劣环境下正常工作。

2. 变频电缆应具有较好的防爆性能，适用于危险环境下的使用。

六、质量保证要求1. 变频电缆的生产应符合相关质量管理体系的要求，确保产品质量稳定可靠。

2. 产品应进行严格的检验和测试，包括外观检查、电气性能测试、机械性能测试等。

七、安全性能要求1. 变频电缆应符合相关的安全标准，如防火、防爆、防静电等要求。

2. 电缆应具有足够的绝缘电阻和耐压强度，保证使用安全。

3. 在使用过程中，应遵守安全操作规程，避免出现安全事故。

八、安装和使用要求1. 变频电缆在安装和使用时应避免机械损伤和电磁干扰。

2. 在使用过程中，应定期检查电缆的绝缘电阻和温度等指标，确保正常运转。

3. 安装和使用时应遵循相关的安全规定和操作规程，保证人员和设备的安全。

九、试验方法和检测标准1. 变频电缆的各项性能指标应按照相关标准进行试验和检测，如绝缘电阻、耐压强度等。

2. 试验方法和检测标准应符合相关标准和规范的要求，保证检测结果的准确性和可靠性。

引言•引言变频电缆、屏蔽电缆、同心电缆都具有金属屏蔽层，都作为电力传输之用，但它们的应用场合、屏蔽层的结构形式、接地要求还是存在较大差异。

不过因为这三种电缆的屏蔽方式有很大的类似性，因此市场上经常出现混乱：明明是屏蔽电缆，但标示的却是变频电缆的型号；而至于将同心电缆误为屏蔽电缆的也屡见不鲜。

这样就会给电缆供需双方带来不必要的麻烦。

在笔者工作实践中，经常会碰到电缆型号和屏蔽要求矛盾的情况，甚至于在有些电力部门的招标文件中也出现此种差错。

本文就这三种电缆的型号、结构、屏蔽层等分别作一些阐述。

变频电缆变频电缆典型型号：BPYJV变频电缆主要是与变频调速交流电机配用。

由于变频电机所具有的体积小、成本低、节能优点，以及调速范围大、恒功率、恒转速等特性，因此大量被应用到矿山、冶金、造纸、化工等等行业。

在当今倡导节能的社会大背景下，其前景将非常宽广。

如今，在电线电缆行业，变频器也得到了广泛应用，例如利用变频器控制异步电机的同步运行，通过控制收线的张力，达到生产速度保持一致。

而与此同带来的问题是，工业变频电机的功率相对较大，该变频设备启动后，连接变频电机和变频电源的变频电缆就是一个高频电磁波向外发射的载体，由此会对周围的其它设备造成干扰和破坏。

所以，变频电缆的屏蔽层就承担了既抵抗外界电磁干扰、又抑制其本身对外的高频干扰其它的这样双重角色。

那么，变频电缆又有哪些特征呢？1.首先，产品型号以“BP”作字首，电缆往往是3+3芯，即有三根主线芯和三根副线芯，例如BPYJV 3×185 mm2+3×35 mm2。

副线芯截面不是通常的1/2主线芯截面，而是将其分割成三个同样截面的小芯。

这里就是将副线芯95 mm2分割成三个同样截面的小芯，故取35 mm2，以期电缆的对称性好。

这里值得指出的是：在市场上，有人将4芯电缆，如标以BPYJV 3×185 +1×35 mm2归为变频电缆，笔者认为不妥，因为其并不是对称结构；将其划为屏蔽电缆更合适。

变频电缆敷设要求变频电缆是一种用于变频器与电机之间传输电能的特殊电缆。

它在工业自动化控制系统中扮演着重要的角色，具有良好的抗干扰性能和稳定的传输能力。

在进行变频电缆敷设时，需要遵循一定的要求和步骤，以确保电缆的正常运行和安全可靠性。

一、变频电缆敷设的环境要求1. 温度要求：变频电缆应敷设在适宜的温度范围内，一般不应低于-15℃，也不应高于60℃。

在特殊环境下，如高温或低温环境，应选用特殊材质的电缆。

2. 湿度要求：变频电缆应避免直接暴露在水中或受到大量水汽的侵蚀。

在湿度较大的环境中，应采取防潮措施，如使用防潮层包裹电缆。

3. 耐腐蚀要求：如果变频电缆敷设在易受腐蚀的环境中，应选用具有耐酸碱或抗化学腐蚀的材料制成的电缆，以确保其长期可靠性。

二、变频电缆敷设的安装要求1. 弯曲半径要求：变频电缆在敷设过程中，应保证不超过电缆的最小弯曲半径，避免因过度弯曲而导致电缆损伤或信号衰减。

2. 固定要求：变频电缆应在敷设过程中进行固定，避免因电缆松动而引起摩擦和振动，影响传输质量。

固定方式可以采用电缆夹、电缆托架等。

3. 防护要求：变频电缆应避免与其他电力电缆或强电磁干扰源交叉敷设，以防止干扰或损坏。

可以采用金属或非金属防护管进行保护。

4. 敷设路径要求：变频电缆应尽量避免与强电磁场和高温源接触，以防止信号干扰和电缆损坏。

可以选择合适的敷设路径，如穿墙孔、穿管等。

三、变频电缆敷设的测试要求1. 绝缘电阻测试：在变频电缆敷设完成后，应进行绝缘电阻测试，以确保电缆绝缘层的质量。

测试时应使用专用的绝缘电阻测试仪器。

2. 短路测试：在敷设完成后，应进行短路测试，检查电缆是否存在短路故障。

测试时应注意安全，避免电缆短路引起火灾或其他事故。

3. 信号完整性测试：在变频电缆敷设完成后，应进行信号完整性测试，以确保信号的传输质量。

测试时应使用专用的信号完整性测试仪器。

四、变频电缆敷设的注意事项1. 敷设前应对电缆进行检查，确保电缆外观完好无损，接头和插头连接牢固可靠。

变频电缆和电力电缆的区别1.用途：变频电缆是电源和变频电机之间的连接线也是传输电能的导线，电力电缆更是传出电能的，从这方面两种电缆是相同的。

2.干扰性：变频器专用电缆具有良好的抗干扰性，使得变频电机传输电能时能够稳定传输而不会受到干扰同时也不会干扰到其它设备的运行，而普通电力电缆就没有这些性能，这些是取决于电缆的内部结构，3.电压:变频电缆的使用电压一般为：0.6/1KV,6/10KV,8.7/16KV电力电缆的电压和变频电缆的电压大体相同。

电力电缆的电压有超高压，变频电缆一般使用电压是中压和低压。

4.结构：变频电缆的芯线结构是平行排列，绝缘采用高强度挤出式并且每根单独芯线上采用不同要求的屏蔽层，在芯线排列好后还要根据要求和使用环境来加上又一层的屏蔽，最后是电缆的护套，电力电缆的结构就是采用普通挤压挤出芯线，单芯不带屏蔽。

5.型号：变频电缆的型号可分为很多：BP-YJVP BP-YJLVBP-YJVP1-2 BP-YJGP2 BP-YJVP3 BP-YJLVP1-2 BP-YJGRP 等等，还有些电缆厂家自己厂内型号参差不齐。

电缆电缆是通用型号。

也是由于国内现在没有关于变频电缆的有关标准，所以大部分是根据电力电缆的标准来生产的，还有就是结合国外标准，来达到变频电机的正常使用。

结构和芯数：变频电缆和电力电缆在芯数上大致相同也要根据设计院的图纸来设计的，不过变频电缆通常可以用3芯电缆。

执行标准本产品按企业标准制造。

Executive standardIt is manufactured according Standard.产品用途本产品适用于交流额定电压0.6/1kV及以下要求频繁及耐油的场合作动力装置或移动照明的电力传输。

ApplicationIt is suitable for electricity transmission as motire power device or migration light with rated voltage up to 0.6/1kV or lower the demand of occasion is frequenty more and resisant to grease.型号及名称Type and Designation一、额定电压0.6/1KV及以下聚氯乙烯绝缘电力电缆1、执行标准：GB12706.1-20022、主要用途：用于固定敷设额定电压1KV及以下输配电线路作输送电能用。

变频器专用电缆随着变频器在工业生产中应用的普及，变频器专用电缆也逐渐成为了工业生产中的重要组成部分。

变频器专用电缆是一种专门为变频器设计的电缆，主要应用于电机驱动和控制、自动化等领域。

本文将从变频器专用电缆的特点、应用、选型和维护等方面进行详细介绍。

一、变频器专用电缆的特点1. 电缆采用高质量的铜线变频器专用电缆采用高纯度的铜作为导体，能够达到更好的传输效果。

在变频器的高频调制下，电磁场发生较大变化，铜的导电性能能够更好地适应这种变化。

2. 电缆具有良好的抗干扰性能变频器使用时会产生较大的电磁干扰，因此变频器专用电缆必须具有良好的抗干扰性能。

为了提高电缆的抗干扰性能，通常采用屏蔽设计，即在电缆的导体层与绝缘层之间加入铝箔或铜丝层。

3. 电缆具有更高的耐电压能力变频器工作时会产生电压脉冲，有时会超过标称电压，如果电缆的耐电压能力不够，容易产生击穿现象。

因此，变频器专用电缆通常采用更高的绝缘性能，以保证电缆的安全性能。

4. 电缆具有更高的耐磨损能力在工业环境中，变频器专用电缆通常需要承受较大的机械压力和摩擦力，因此需要具有更高的耐磨损能力，以保证电缆的使用寿命。

5. 电缆具有更好的灵活性变频器专用电缆通常需要在较小的空间内运行，因此需要具有更好的柔韧性和弯曲能力，以方便安装和使用。

二、变频器专用电缆的应用1. 电机驱动和控制变频器专用电缆通常应用于机械设备的电机驱动和控制中，能够实现对电机的精确控制，提高生产效率和质量。

2. 自动化控制随着自动化技术的发展，变频器专用电缆也应用于自动化控制系统中，以实现机械设备的自动化控制和运行。

3. 建筑物自动化控制系统变频器专用电缆也应用于建筑物自动化控制系统中，如空调、暖通、电梯等设备的自动化控制，能够实现对设备的精确控制和节能运行。

4. 其他领域变频器专用电缆还应用于其他领域，如城市轨道交通、船舶、医疗设备等。

三、变频器专用电缆的选型在选型时，需要考虑以下因素：1. 电缆长度电缆长度会影响电缆的电阻和电容，选择电缆时需要根据实际长度进行选择。

变频电缆知识近二十年来变频调速电机在国内外有很大的发展，年增长率略超过10% ，而直流传动年增长率为3-4% 。

变频电机具有较多的优点，如设备投资费用少，结构简单，体积小，成本低，节能，调速范围大，具有恒功率、恒转速的特性，使用方便，容量大等等。

因此当前在冶金、矿山、铁路等工业方面广泛地使用，最近在家用电器同样也大量应用。

变频调速技术关系到变频电机、变频电源和连接电缆，这段电缆长度并不很长，截面也不很大，绝缘性能属于电力电缆范畴，因为实际的工作频率为30～300 Hz ，常简称为变频电缆，当前常选用交联聚乙烯为绝缘材料。

大概三十年前，电缆研究所开发和生产过中频电缆，这也可称得上是目前变频电缆的前身，其工作频率为100～400 Hz ，提供电源的设备是由直流电机驱动的中频发电机组，改变直流电机转速来调节发电机的输出频率，中频电压的波形能维持形状规则的正弦波，当时电缆的设计思路是降低线路阻抗和集肤效应，采取同轴电缆和扩大内导体直径，电缆在冶金工业上应用效果十分良好。

目前的变频电源是通过可控硅元件调频，较大程度上改变了波形特性，从而对电机和电缆带来了新问题。

一、变频线缆的工作特点1.脉冲电压对绝缘的影响变频电源的频率调节范围较宽，不论频率高低，具有一个主频率的波形轮廓，它包含了许多高次谐波，作为一种行波经多次反射，幅值叠加可达到工作电压数倍，电缆越长，幅值越高，若电缆绝缘安全系数不高，可能被击穿。

石油开采用3000多米长的潜油泵电缆，在工频下能长期正常运行，可是在变频条件下，电缆才投入运行数小时即发生击穿，说明脉冲过电压的危害性，所以预防是必要的。

由于交联绝缘电力电缆的耐压水平较高，电缆长度一般在300米以内，多年来的运行未发生击穿事件，尽管如此，绝缘厚度及工艺应加以重视，实心绝缘是可靠的，绕包绝缘是不适合的。

2.电缆本体对外发射电磁波一般变频家用电器为单相供电，长度很短，功率也较小，设计时已将变频电源、连接电缆和变频电机一并设置在金属壳内，抑制了电磁波对外发射。

变频器专用电缆对称3+3结构浅析1 引言变频电缆，顾名思义为变频器专用电缆。

是用来传输电能的，有着较高的电压等级。

这就要求我们在设计变频电缆的结构时不单单要考虑外界环境对变频电缆的影响，由于其多数都敷设于室内，我们还要着重的考虑变频电缆对外界环境的影响。

于是对于变频电缆的结构也就有了特殊的要求。

虽然目前国内各大企业对变频电缆的结构说法不一，都相应的制定了自己的企业标准，但都比较倾向于对称3+3的结构。

相信在不久的将来就会得到统一。

在此，笔者收集并总结了部分关于变频电缆对称3+3结构的资料，希望能对变频电缆的发展尽一份绵薄之力。

变频电缆目前选用了交联聚乙烯为绝缘材料，实际工作中承受的频率变化范围为30~300HZ，变频电缆有着抵抗高次谐波、减小与外界环境相互干扰等优点，主要敷设的地点为室内，这使得变频电缆的运行与周围的供电或用电设备有了非常密切的关系，于是就需要有一种特殊的结构来解决这种复杂的相互关系。

因此便产生了对称3+3的结构。

下面将对其作具体的说明。

2外部环境对变频电缆的影响及解决办法外部环境对变频电缆的影响主要是变频器产生的高次谐波的影响。

对于交—直—交型的变频器，由于采用了开关的切换技术，使其输出的不再是正弦波，而是可分解为正弦基波和高次谐波的阶梯波。

以普通的3+1型电力电缆为例，完整的三项供电系统，当三项电流平衡时，其中性线芯的电流为零；当高次谐波产生时，经过电缆的多次反射，便会出现对此的波峰与波峰或波谷与波谷相叠加的机会，电缆越长叠加机会越多表现得也就越明显。

加之电缆这个大的电容本身对高次谐波就有着放大的作用，对于3+1型电缆，高次谐波产生的电流分量在中性线芯内无相位差，这样一来电流将会叠加成原分量的数倍，中性线芯在高频脉冲下很快就会被击穿。

为了解决这个问题，我们将3+1型的电缆中的1芯分成了三份，以对称的方式做成3+3结构，结构图如下：这样，三个中性线芯的相位一次滞后120°，形成了一个对称平衡的状态，使得电流不会型叠加，有效的减小了高次谐波对变频电缆的危害。

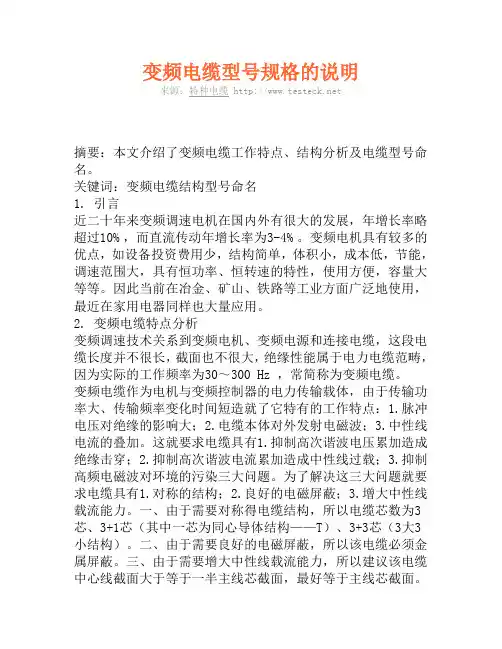

变频电缆型号规格的说明来源：特种电缆 摘要：本文介绍了变频电缆工作特点、结构分析及电缆型号命名。

关键词：变频电缆结构型号命名1. 引言近二十年来变频调速电机在国内外有很大的发展，年增长率略超过10% ，而直流传动年增长率为3-4% 。

变频电机具有较多的优点，如设备投资费用少，结构简单，体积小，成本低，节能，调速范围大，具有恒功率、恒转速的特性，使用方便，容量大等等。

因此当前在冶金、矿山、铁路等工业方面广泛地使用，最近在家用电器同样也大量应用。

2. 变频电缆特点分析变频调速技术关系到变频电机、变频电源和连接电缆，这段电缆长度并不很长，截面也不很大，绝缘性能属于电力电缆范畴，因为实际的工作频率为30～300 Hz ，常简称为变频电缆。

变频电缆作为电机与变频控制器的电力传输载体，由于传输功率大、传输频率变化时间短造就了它特有的工作特点：1.脉冲电压对绝缘的影响大；2.电缆本体对外发射电磁波；3.中性线电流的叠加。

这就要求电缆具有1.抑制高次谐波电压累加造成绝缘击穿；2.抑制高次谐波电流累加造成中性线过载；3.抑制高频电磁波对环境的污染三大问题。

为了解决这三大问题就要求电缆具有1.对称的结构；2.良好的电磁屏蔽；3.增大中性线载流能力。

一、由于需要对称得电缆结构，所以电缆芯数为3芯、3+1芯（其中一芯为同心导体结构——T）、3+3芯（3大3小结构）。

二、由于需要良好的电磁屏蔽，所以该电缆必须金属屏蔽。

三、由于需要增大中性线载流能力，所以建议该电缆中心线截面大于等于一半主线芯截面，最好等于主线芯截面。

3. 变频电缆型号命名和代号(一) 代号变频电缆 BP铜导体 T（省略）铝导体 L同心导体 T交联聚乙烯绝缘 YJ硅橡胶绝缘 G铜带绕包屏蔽 P2铜丝编织屏蔽 P聚氯乙烯护套 V硅橡胶护套 G(二) 变频电缆命名1. 命名表示：型号 + 电压等级 + 规格 + 标准号2. 举例BPYJVP2 0.6/1kV 3*120 Q/XXXXXXXXXX-XXXX————额定电压0.6/1 kV交联聚乙烯绝缘铜带屏蔽变频电缆，规格为3*120，执行标准是Q/XXXXXXXXXX-XXXX BPYJVTP2 0.6/1kV 3*120+70T Q/XXXXXXXXXX-XXXX ————额定电压0.6/1 kV交联聚乙烯绝缘铜带屏蔽同心导体变频电缆，规格为3*120+70T（70mm2为同心导体截面），执行标准是Q/XXXXXXXXXX-XXXXBPYJVP 0.6/1kV 3*120+3*25 Q/XXXXXXXXXX-XXXX————额定电压0.6/1 kV交联聚乙烯绝缘铜丝编织屏蔽变频电缆，规格为3*120+3*25，执行标准是Q/XXXXXXXXXX-XXXX。

变频器电机电缆长度国标关于变频器电机电缆长度的国家标准，我国确实有相关的标准规定。

根据国家标准《工业自动化系统与集成工业自动化系统用变频器通用技术条件》GB/T 17628-2017，变频器电机电缆长度的规定如下：
1. 变频器和电机之间的距离应在20m以内。

2. 电缆的额定电压应不低于变频器输出电压的1.5倍。

3. 电缆的额定电流应不低于变频器输出电流的1.25倍。

4. 电缆应具有足够的机械强度和耐热性能，以承受变频器和电机运行过程中产生的拉力、弯曲和热辐射等应力。

需要注意，这些标准只是对电缆长度、额定电压和额定电流提出了一般性的要求。

实际应用中，还需要根据具体的环境条件、设备参数和运行要求来选择合适的电缆长度和规格。

同时，为了减少变频器输出电流中的高次谐波，提高控制的稳定性，还需要综合考虑中心控制室、变频器、电机三者之间的距离。

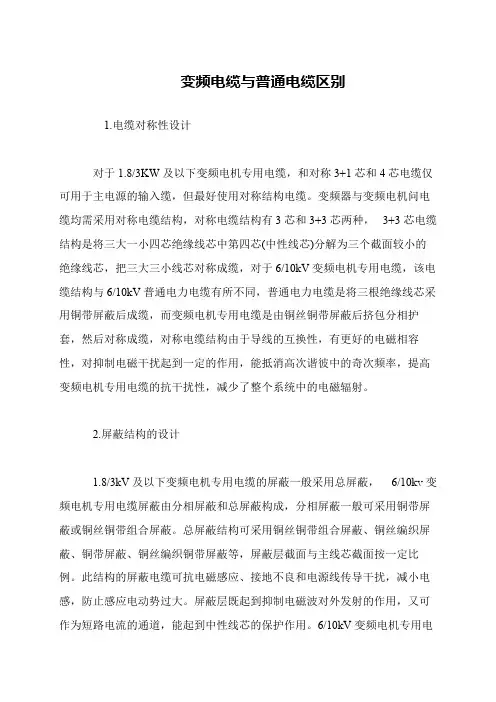

变频电缆与普通电缆区别
1.电缆对称性设计
对于1.8/3KW及以下变频电机专用电缆，和对称3+1芯和4芯电缆仅可用于主电源的输入缆，但最好使用对称结构电缆。

变频器与变频电机问电缆均需采用对称电缆结构，对称电缆结构有3芯和3+3芯两种，3+3芯电缆结构是将三大一小四芯绝缘线芯中第四芯(中性线芯)分解为三个截面较小的绝缘线芯，把三大三小线芯对称成缆，对于6/10kV变频电机专用电缆，该电缆结构与6/10kV普通电力电缆有所不同，普通电力电缆是将三根绝缘线芯采用铜带屏蔽后成缆，而变频电机专用电缆是由铜丝铜带屏蔽后挤包分相护套，然后对称成缆，对称电缆结构由于导线的互换性，有更好的电磁相容性，对抑制电磁干扰起到一定的作用，能抵消高次谐彼中的奇次频率，提高变频电机专用电缆的抗干扰性，减少了整个系统中的电磁辐射。

2.屏蔽结构的设计
1.8/3kV及以下变频电机专用电缆的屏蔽一般采用总屏蔽，6/10kv变频电机专用电缆屏蔽由分相屏蔽和总屏蔽构成，分相屏蔽一般可采用铜带屏蔽或铜丝铜带组合屏蔽。

总屏蔽结构可采用铜丝铜带组合屏蔽、铜丝编织屏蔽、铜带屏蔽、铜丝编织铜带屏蔽等，屏蔽层截面与主线芯截面按一定比例。

此结构的屏蔽电缆可抗电磁感应、接地不良和电源线传导干扰，减小电感，防止感应电动势过大。

屏蔽层既起到抑制电磁波对外发射的作用，又可作为短路电流的通道，能起到中性线芯的保护作用。

6/10kV变频电机专用电。

1、产品用途：本产品适用于交流额定电压0.6/1KV及以下变频控制系统作供电电缆或电气连接，产品具有较强的耐电冲击性，能经受变频时的脉冲电压，电缆具有良好的屏蔽性，并有效的消除电磁干扰，降低变频电机噪音，保证系统稳定运行。

广泛用于冶金、电力、矿山、铁路、石化等行业。

2、执行标准：Q/WL.J01.025-2009《额定电压0.6/1KV挤包绝缘多功能变频电缆》3、产品性能：交联聚乙烯绝缘、耐温耐侯性好；低传输阻抗，电磁兼容性好；低工作电容；良好的抗干扰和低辐射性能；对称的3+3芯电缆结构设计，具有比四芯电缆更好的传输性能。

4、主要技术指标：电压试验：每盘成品电缆均应经受交流工频试验电压3.5KV，持续5分钟，绝缘不击穿；屏蔽效率：成品电缆屏蔽层的传输阻抗在100MHz范围以内测量值不超1Ω/m。

BP-YJPV（Y）交联聚乙烯绝缘铜丝编织分相屏蔽聚氯乙烯（聚乙烯）护套变频电缆BP-YJP2V（Y）交联聚乙烯绝缘铜带分相屏蔽聚氯乙烯（聚乙烯）护套变频电缆BP-YJV（Y）P交联聚乙烯绝缘聚氯乙烯（聚乙烯）护套铜丝编织总屏蔽变频电缆BP-YJV（Y）P2交联聚乙烯绝缘聚氯乙烯（聚乙烯）护套铜带总屏蔽变频电缆BP-YJV（Y）TP2交联聚乙烯绝缘聚氯乙烯（聚乙烯）护套铜丝铜带组合总屏蔽变频电缆BP-YJV（Y）PP2交联聚乙烯绝缘聚氯乙烯（聚乙烯）护套铜丝编织铜带组合总屏蔽变频电缆BP-YJPV（Y）P2交联聚乙烯绝缘铜丝编织分相屏蔽聚氯乙烯（聚乙烯）护套铜带总屏蔽变频电缆BP-YJP2V（Y）P2交联聚乙烯绝缘铜带分相屏蔽聚氯乙烯（聚乙烯）护套铜带总屏蔽变频电缆BP-（WD）Z-YJPY交联聚乙烯绝缘铜丝编织分相屏蔽聚烯烃护套（无卤低烟）阻燃变频电缆BP-（WD）Z-YJP2Y交联聚乙烯绝缘铜带分相屏蔽聚烯烃护套（无卤低烟）阻燃变频电缆BP-（WD）Z-YJYP交联聚乙烯绝缘聚烯烃护套铜丝编织总屏蔽（无卤低烟）阻燃变频电缆BP-（WD）Z-YJYP2交联聚乙烯绝缘聚烯烃护套铜带总屏蔽（无卤低烟）阻燃变频电缆BP-（WD）Z-YJYTP2交联聚乙烯绝缘聚烯烃护套铜丝铜带组合总屏蔽（无卤低烟）阻燃变频电缆BP-（WD）Z-YJYPP2交联聚乙烯绝缘聚烯烃护套铜丝编织铜带组合总屏蔽（无卤低烟）阻燃变频电缆BP-（WD）Z-YJPYP2交联聚乙烯绝缘聚铜丝编织分相屏蔽烯烃护套铜带总屏蔽（无卤低烟）阻燃变频电缆BP-（WD）Z-YJP2YP2交联聚乙烯绝缘聚铜带分相屏蔽烯烃护套铜带总屏蔽（无卤低烟）阻燃变频电缆。

电缆分类及应用领域电缆是一种用于传输电能或信息的装置，广泛应用于各个领域。

根据其结构和用途的不同，电缆可以分为多种类型。

下面将介绍一些常见的电缆分类及其应用领域。

一、电力电缆1. 低压电缆：低压电缆是供输送额定电压在0.6/1kV以下的电力的电缆。

它主要用于居民住宅、工商业建筑和其他低压用电场所的室内、外电力供应，具有较好的隔离、耐久、导电性能。

2. 中压电缆：中压电缆的额定电压一般在1kV到35kV之间。

它主要用于城市电网、工矿企业、轨道交通等场所的电力输送，具有较好的耐电压、电流承载能力。

3. 高压电缆：高压电缆的额定电压一般超过35kV。

它主要用于城市弱电系统、高速公路供电、大型工矿企业等场所的电力输送，具有较高的耐压、耐候、导电性能。

应用领域：电力电缆主要应用于电力系统、建筑工程、工矿企业、交通运输、军事工程等领域。

二、通信电缆1. 同轴电缆：同轴电缆由一个内导体、绝缘层、外导体和外护层组成，常用于电视、广播、电话等通信系统。

2. 双绞线：双绞线由成对的细铜线组成，常用于计算机网络、电话系统等传输数据信号。

3. 光纤电缆：光纤电缆由一根或多根光纤组成，能够传输光信号。

它具有大带宽、高速传输等特点，常用于长距离通信、互联网接入、有线电视等领域。

应用领域：通信电缆主要应用于电信系统、计算机网络、广播电视、安防监控、交通信号等领域。

三、控制电缆控制电缆用于传输和控制信号，使电器设备之间能够正常通讯、协调工作。

根据不同的控制信号类型，控制电缆可分为信号电缆和仪表电缆。

信号电缆常用于控制系统、传感器等场所，而仪表电缆主要用于测量和调试设备。

应用领域：控制电缆主要应用于自动化控制系统、船舶制造、石油化工、机械制造等领域。

四、特种电缆特种电缆是指根据特殊要求而制造的电缆，适用于一些特殊环境和条件下的应用。

常见的特种电缆有阻燃电缆、耐火电缆、防爆电缆等。

应用领域：特种电缆主要应用于核电站、高温环境、石油化工等特殊场合。

变频电缆与普通电缆的区别变频电缆的结构包括三根主线绝缘线、三根零线绝缘线，在主线绝缘线和零线绝缘线外依次设置内绕包层、铜带层、外绕包层和外护套层，形成３＋３线芯结构，使电缆具有较强的耐电压冲击性，能经受高速频繁变频时的脉冲电压，对变频电器起到良好的保护作用.产品用途变频电缆主要用于变频电源和变频电机之间连接用的电缆,以及额定电压1KV及以下的输配电线路中,作输送电能用.尤其适用于造纸、冶金、金属加工、矿山、铁路和食品加工等行业。

使用条件1、额定电压U0/U：0.6/1KV.2、电缆导体长期允许最高温度为90度,短路时最高温度250度3、安装敷设环境温度不低于0度,固定敷设时环境温度不低于-10度.4、电缆允许最小弯曲半径不小于15D(D-电缆外径,mm)产品性能1、 BRYJVP12R-TK、ZRBPYJVP12R-TK型设计采用符合GB/T3956-1997规定的第5类软绞合铜导体。

2、交联聚乙烯绝缘、耐温耐候性好。

3、低传输阻抗，电磁兼容性好。

4、低工作电容5、良好的抗干扰和低辐射性能。

6、对称的三芯电缆结构设计，具有比四芯电缆更好的传输性能。

型号名称BPYJVTP2-TK 铜芯交联聚乙烯绝缘聚氯乙烯护套铜丝缠绕铜带绕包屏蔽变频器用回路电缆。

ZRBPYJVTP2-TK铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铜丝缠绕铜带绕包屏蔽变频器用回路电缆。

BPYJVP12-TK铜芯交联聚乙烯绝缘聚氯乙烯护套铜带绕包铜丝编织双重屏蔽变频器用回路电缆。

ZRBPYJVP12-TK铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铜带绕包铜丝编织双重屏蔽变频器用回路电缆。

BPYJVPX12R-TK铜芯交联聚乙烯绝缘聚氯乙烯护套铜带绕包镀锡铜丝编织双重屏蔽变频器用回路电缆。

ZRBPYJVPX12R-TK铜芯交联聚乙烯绝缘阻燃聚氯乙烯护套铜带绕包镀锡铜丝编织双重屏蔽变频器用回路电缆。

规格范围型号芯数标称截面(MM)BPYJVTP2-TK 3 1.5~240ZRBPYJVTP2-TK 3 1.5~240BPYJVP12R-TK 3+3 主线芯截面:2.5-240,副线芯截面:0.5-35BPYJVPX12R-TK 3+3 主线芯截面:2.5-240,副线芯截面:0.5-35ZRBPYJVP12R-TK 3+3 主线芯截面:2.5-240,副线芯截面:0.5-35 ZRBPYJVPX12-TK 3+3 主线芯截面:2.5-240,副线芯截面:0.5-35 注:另可根据用户需要提供铠装结构变频电缆.型号说明项目代号说明系列代号 BP 变频电缆绝缘代号 YJ 交联聚乙烯绝缘护套代号 V 聚氯乙烯护套护套代号 E 无卤低烟聚烯烃护套屏蔽代号 TP2 同心导体+铜带屏蔽结构屏蔽代号 P12 铜带屏蔽+铜丝编织双重屏蔽屏蔽代号 PX12 铜带屏蔽+镀锡铜丝编织双重屏蔽铠装代号 22 钢带铠装阻燃代号 ZR 阻燃型。

变频器专用电缆变频器专用电缆(简称变频电缆)是变频调速系统——变频器与配套电动元件组成的传动系统中必不成少的重要组件。

【详细说明】执行尺度耐火型耐火特性符合GB/T19216.11、GB/T19216.21规定产物特点及用途：变频器专用电缆(简称变频电缆)是变频调速系统——变频器与配套电动元件组成的传动系统中必不成少的重要组件。

型号暗示方法电缆布局参数BPYJVP--铜丝导体+铜带绕包屏蔽，电缆外径尺寸及电缆截流量BPYJVP--铜带绕包+铜丝编织屏蔽，电缆外径尺寸及电缆截流量变频器控制道理与接线尺度型号及名称主要技术指标：1．成品电缆导体直流电阻(符合GB3956规定)2．成品电缆的绝缘电阻(20℃)氟塑料及硅橡胶绝缘应不小于100MΩ×km。

聚氯乙烯绝缘应不小于50 MΩ×km。

3．成品电缆经受交流50HZ3.5KV/5min电压试验不击穿。

4．屏蔽层传输阻抗电缆在100MHz时传输阻抗等于或小于100Ω/m。

耐高温变频器专用电缆用于石油、化工、发电、冶金等工矿企业，在高、低温、酸、碱、油、水及腐蚀气体的恶劣环境中频率控制传动系统中作供电电缆或连接电缆。

使用特性：较低的有效电容。

具有良好的耐火燃烧性能，可用于危险区域。

低传输阻抗。

该电缆含有屏蔽层、以防止电磁干扰，传输阻抗RX是对屏蔽阻抗感应和电容束合的有效度量，低传输阻抗可提供良好的电磁相容性对称的三芯设计，更好的电磁相容性。

三根耐侯耐温树脂绝缘线芯在缝隙处均匀等距绞合，形成一个真正的同芯布局。

额定电压：0.6/1KV耐温:硅橡胶绝缘-40℃-180℃.F4绝缘-40℃-275℃底子型号及名称电缆布局参数电缆规格变频调速技术是21世纪新兴的工业应用技术之一，它具有调速范围宽、调速精度高、传输功率不变、高可靠性、节能效果好等一系列其他调速系统不克不及比拟的长处，因而，在现代工业的各个领域，例如：钢铁、石油化工、电站建设、轻工、纺工等调速控制系统及各种自动化出产流水线上逐步代替电磁调速或直流调速方式而取得了越来越广泛的应用。

变频电缆技术参数
变频电缆是一种用于高频传输的电缆，常用于无线通信、射频传输、医疗设备等领域。

其技术参数包括以下几个方面：
1. 阻抗：变频电缆的阻抗是指电缆传输线路上的电阻和电感等元件对电流信号的抵抗程度。

常见的变频电缆阻抗有50欧姆和75欧姆两种。

2. 频率范围：变频电缆的频率范围是指电缆能够传输的有效信号频率的范围。

不同的变频电缆具有不同的频率范围，常见的有DC至2GHz、DC至18GHz等。

3. 衰减：变频电缆的衰减是指电缆在传输信号时信号能量的减少程度。

其以每单位长度的分贝数表示。

衰减值越小，代表电缆的信号传输能力越强。

4. 驻波比：变频电缆的驻波比是指电缆上信号的驻波程度。

驻波比越小，代表信号传输的质量越好。

5. 耐压：变频电缆的耐压是指电缆能够承受的最大电压。

一般来说，变频电缆的耐压要能够满足其应用场景所需的要求。

总的来说，变频电缆的技术参数需要根据具体的应用场景和需求进行选择，以确保其能够满足信号传输的要求。

电力电缆与控制电缆的区别
电线电缆的种类有许多，青岛长城巨龙电缆公司简单和大家说说电力电缆与控制电缆的区别。

1、概念区别。

顾名思义，电力电缆是用于传送电能的电缆，通过的电压与电流都较大，绝缘等级也比较高，导线的截面大，电缆内部最多包含5根芯线。

而控制电缆主要是用于传输小电流电信号，如：传送音视频信号、连接驱动控制接触器等，电压等级压比较低，导线传送的功率负荷也比较小，电缆内部的芯线数目多，有些导线甚至会带有单独的屏蔽层。

2、电缆芯数区别。

一般来说，电力电缆的芯数是比较少的，根据电网的要求最多为5芯；而控制电缆要用于传输控制信号，芯数也比较多，按照标准多达61芯，具体还可以根据客户的要求生产。

3、绝缘线芯颜色区别。

电力电缆的绝缘线芯颜色是分色的，而控制电缆绝缘线芯的颜色一般是黑色印白字的。

4、电线截面区别。

电力电缆要用于输送电力，所以截面是比较大的，大到500平方；而控制电缆的截面相对较小，不会超过10平方。

5、额定电压区别。

电力电缆主要用于电力系统主干线传输和分配大功能电能，因此其额定电压一般为0.6/1kV及以上。

而控制电缆用于把电能从电力系统的配电点传输到各种用电设备器具的电源连接线路，因此其额定电压主要为
450/750V。

同样规格的电力电缆与控制电缆在生产时，电力电缆的绝缘和护套厚度比较厚。
