EH油系统功能、参数、常见故障、日常维护及汽轮机的保护—危急遮断控制系统一、EH油系统按其功能分为三大部分：EH供油系统，执行机构，危急遮断控制系统。
1、EH供油系统EH供油系统的功能是提供高压抗燃油（化学名为三芳基磷酸脂，简称EH 油)，并由它来驱动伺服执行机构，这种抗燃油具有良好的抗燃性和流体热稳定性。
但是如果EH油中混入过多的水、酒精或其他油液等，将大大降低EH油的抗燃性，而且会加快EH油的变质或老化，直接影响系统的正常运行。
对伺服阀的阀口处形成腐蚀，造成伺服阀内漏、卡塞；伺服阀一旦卡死，会导致油动机不受控制，蒸汽阀门不能开启。
伺服阀、电磁阀、节流孔、通道等的故障大多和油质有关。
因此，EH供油系统对油质要求特别高。
EH供油系统主要由不锈钢油箱、磁棒、油系统管道、控制块、逆止阀、安全溢流阀、蓄能器、EH油泵、一套自循环滤油系统（EH油再生装置）和自循环冷却系统（冷油器）组成。
EH油从油箱经油泵入口滤网、入口门、EH油泵(恒压变量柱塞泵)、EH油控制块（包括出口滤网、逆止阀、出口门、溢流阀）后，经高压供油母管送至各执行机构和危急遮断系统，系统执行机构的回油经有压回油母管、回油滤网、冷却器回到油箱；危急遮断系统的回油经无压回油母管回到油箱。
供油系统设备简要介绍1）油箱：容积为757升，在油箱上装有液位开关、磁性过滤器、空气滤清器、控制块，另外在油箱底部外侧装有电加热器，间接对EH油进行加热。
2）EH油泵：油泵出口压力整定在14.5±0.5Mpa，油泵启动后，即向系统供油，当系统需要增加或减少用油量时，油泵会自动改变输出流量，维持系统压力，当系统瞬间用油量很大时高压蓄能器将参与供油。
正常运行时一台油泵足以满足系统所需油量，偶尔在系统调节时间较长（如甩负荷），或部分高压蓄能器损坏使系统油压降低的情况下，备用油泵可投入运行。
3）EH油控制块:安装于油箱顶部。
包括：油泵出口滤芯、油泵出口逆止阀、油泵出口门、溢流阀4）溢流阀:是防止EH油系统油压过高而设置的，当油泵上的控制阀失灵，系统油压＞17±0.2MPa时溢流阀动作，将油泄回到油箱。

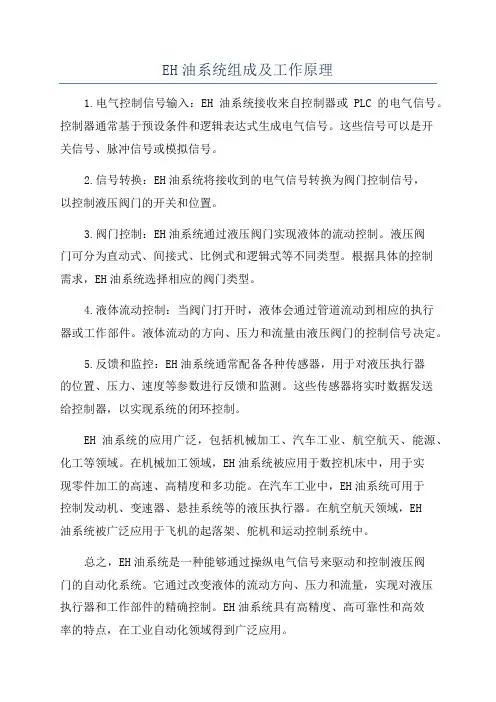

EH油系统组成及工作原理
1.电气控制信号输入：EH油系统接收来自控制器或PLC的电气信号。
控制器通常基于预设条件和逻辑表达式生成电气信号。
这些信号可以是开
关信号、脉冲信号或模拟信号。
2.信号转换：EH油系统将接收到的电气信号转换为阀门控制信号，
以控制液压阀门的开关和位置。
3.阀门控制：EH油系统通过液压阀门实现液体的流动控制。
液压阀
门可分为直动式、间接式、比例式和逻辑式等不同类型。
根据具体的控制
需求，EH油系统选择相应的阀门类型。
4.液体流动控制：当阀门打开时，液体会通过管道流动到相应的执行
器或工作部件。
液体流动的方向、压力和流量由液压阀门的控制信号决定。
5.反馈和监控：EH油系统通常配备各种传感器，用于对液压执行器
的位置、压力、速度等参数进行反馈和监测。
这些传感器将实时数据发送
给控制器，以实现系统的闭环控制。
EH油系统的应用广泛，包括机械加工、汽车工业、航空航天、能源、化工等领域。
在机械加工领域，EH油系统被应用于数控机床中，用于实
现零件加工的高速、高精度和多功能。
在汽车工业中，EH油系统可用于
控制发动机、变速器、悬挂系统等的液压执行器。
在航空航天领域，EH
油系统被广泛应用于飞机的起落架、舵机和运动控制系统中。
总之，EH油系统是一种能够通过操纵电气信号来驱动和控制液压阀
门的自动化系统。
它通过改变液体的流动方向、压力和流量，实现对液压
执行器和工作部件的精确控制。
EH油系统具有高精度、高可靠性和高效
率的特点，在工业自动化领域得到广泛应用。
EH 系统的典型故障及处理：1. EH 油压波动2. 抗燃油酸值升高3.EH 油温升高4.油动机摆动5. 油管振动6. ASP 油压报警1. EH 油压波动:EH 油压波动是指在机组正常工作的情况下（非阀门大幅度调整），EH 油压上下波动范围大于 1.0MPa。
EH 系统中配置的二台主油泵是恒压变量泵。
恒压变量泵是通过泵出口压力的变化自动调整泵的输出流量来达到压力恒定的目的，所以，从理论上讲恒压泵是有一定的压力波动。
但如果压力波动范围超过 1.0MPa，我们则认为该泵出现调节故障。
当然，如果此时泵的最低输出压力大于11.2MPa，并不影响机组运行。
当EH 油系统压力波动较大时，大多数是由于主油泵的调节装置动作不灵活所致，另一方面是蓄能器存在缺陷，稳定性差。
调节装置分为二部分：调节阀和推动机构。
调节阀装在泵的上部，感受泵出口压力变化并转化成推动机构的推力，其上的调整螺钉用于设定系统压力。
调节阀阀芯间隙很小，在0.02～0.03mm 左右，若EH 油中的杂质微粒随油进入调压阀，将阻塞间隙，造成卡涩。
当调节阀芯出现卡涩时，不能及时将泵出口压力信号转换为推动机构的推力，根据阀芯卡涩的位置不同，油压可能越降越低，也可能越升越高，将阀芯冲到新的位置，从而造成泵输出压力大幅度波动。
由于调压阀动作频繁，长期运行会导致阀芯和阀套的磨损，间隙增大。
这样会使得压力油从压力油口通过间隙进入调节油口，导致变量油缸无法回移，泵的输出流量、压力偏低。
推动机构在泵体内部，活塞产生的推动力克服弹簧力来决定泵斜盘倾角。
当推动活塞发生卡涩或摩擦力增大时，调节阀输出的压力信号变化不能及时转化成斜盘倾角（即泵输出流量）变化，使泵的输出压力发生波动。
出现这种情况，需清洗推动机构的相关零件，并检查推动活塞的表面质量。
因该部分机构装在泵体内，最好由泵制造商委派的专业技术人员来完成。
2. 抗燃油酸值升高:影响酸值升高有(1) 温度的影响：油系统中局部温度过高或油管路中的某一段与蒸汽管路靠得很近，使该段油管受辐射热的影响而温度升高，导致油品老化分解，产生大量有机酸。
EH油系统功能参数常见故障日常维护详解EH (Electrohydraulic) 油系统是一种将电动机和液压系统相结合的系统，用于控制和操纵机械设备的运动和操作。
它结合了液压系统的高压力力量和电动机的精确控制，提供了准确和高效的操纵功能。
下面将详细介绍EH油系统的功能、参数、常见故障以及日常维护。
1.控制和调节机械设备的动作和位置：EH油系统可以通过控制液压活塞、阀门和马达来实现机械设备的精确运动和位置控制。
2.调整和控制输出力和速度：EH油系统可以通过调整液压系统的压力、流量和阀门的开关来控制和调节输出力和速度。
3.提供安全保护功能：EH油系统可以通过监测和控制机械设备的运行状态来提供安全保护功能，例如通过检测压力、温度和流量来预防设备故障和意外事故。
1.电动机功率：EH油系统的电动机通常具有一定的功率范围，根据具体应用需求选择适当的功率。
2.液压系统压力：EH油系统的液压系统压力取决于设备的工作要求，通常在几十到几百兆帕之间。
3.流量和速度：EH油系统的液压流量和运动速度需要根据具体应用需求进行调节和控制。
4.控制精度：EH油系统的控制精度是指通过电动机和液压系统实现运动和操作的准确性和稳定性。
1.漏油：液压管路和连接处可能会发生漏油，导致液压系统压力下降和运动不稳定。
2.液压阀门故障：液压阀门可能会堵塞、卡死或存在泄漏，导致液压系统无法正常控制和调节。
3.电动机故障：电动机可能会出现过载、断路、短路等故障，导致EH油系统无法正常工作。
4.液压泵故障：液压泵可能会出现磨损、泄漏或噪音等问题，导致液压系统无法提供足够的压力和流量。
日常维护EH油系统的注意事项包括：1.定期检查液压系统的压力和流量，确保符合设备的工作要求。
2.定期检查液压管路和连接件的密封性，防止漏油和泄漏。
3.定期检查液压阀门的工作状态和密封性，确保正常开关和调节。
4.定期检查电动机的运行状态，注意观察电流和温度是否正常。
5.定期更换液压油和过滤器，保持液压系统的清洁和正常工作。
EH油系统EH油系统按其功能分为三大部分:EH供油系统，执行机构部分，危急遮断部分。
一、EH供油系统EH供油系统的功能是提供高压抗燃油，并由它驱动各执行机构，同时保持液压油的正常理化特性和运行特性。
这种抗燃油是一种三芳基磷酸脂,它具有良好的抗燃性和液体的稳定性。
EH供油系统主要由EH油箱、EH油泵、出入口门、滤网、控制块、溢流阀、蓄能器、EH供回油管、冷油器以及一套自循环滤油系统和自循环冷却系统组成。
EH油从油箱经油泵入口门、入口滤网、EH油泵(高压变量柱塞泵)、EH油控制块（包括出口滤网、逆止阀、出口门、溢流阀）后，经高压蓄能器和高压供油母管HP送至各执行机构和危急遮断系统，系统执行机构的回油经有压回油母管DP、回油滤网、回油冷却器回到油箱；危急遮断系统的回油经无压回油母管DV1、DV2回油箱。
机组正常运行时无压回油母管中的回油为AST危急遮断控制块内危急遮断油经两个节流孔后的排油，在两个节流孔之间安装有两个压力开关，用来监视、试验AST电磁阀工作、动作情况。
1、设备介绍1)油箱：油箱板上装有液位开关、磁性滤油器、空气滤清器、控制块，另外油箱底部外侧装有电加热器，间接对EH油加热。
2)EH油泵：出口压力整定在14.5±0.5Mpa，油泵启动后，油泵以全流量向系统供油，同时也向高压蓄能器供油, 当系统压力达油泵整定压力时，高压油推动恒压泵上的控制阀，控制阀操作泵的变量机构，使泵的输出流量减少，当泵的输出流量和系统用油量相等时，泵的变量机构维持在某一位置，当系统需要增加或减少用油量时，油泵会自动改变输出流量，维持系统油压，当系统瞬间用油量很大时蓄能器将参与供油。
正常运行时一台油泵足以满足系统所需油量，偶尔在系统调节时间较长（如甩负荷），或部分高压蓄能器损坏使系统油压降低的情况下，备用油泵可能投入。
3)EH油控制块:安装于油箱顶部其包括：油泵出口滤网、油泵出口逆止阀、油泵出口门、溢流阀4)溢流阀:是防止EH油系统油压过高而设置的，当油泵上的控制阀失灵，系统油压＞17±0.2MPa时溢流阀动作，将油泄回油箱，确保持系统压力≯17±0.2MPa。
5)油泵出口滤网:每台泵有两个并联出口滤网，滤芯10微米。
6)高压蓄能器:一个高压蓄能器安装在油箱旁，吸收泵出口的高频脉动分量，维持油压平稳，在机头左、右侧中压主汽门旁各有两个高压蓄能器与高压供油母管HP相连，提供系统正常或瞬时油压，蓄能器是通过一个蓄能器块与油系统相连，蓄能器块上有两个截止阀，用来将蓄能器与系统隔离，并将蓄能器中的高压油排到无压回油母管DV，最后回到油箱。
7)低压蓄能器:在左、右侧高压主汽门旁各安装有两个低压蓄能器，与有压回油母管DP相连，用来它作为一个缓冲器在负荷快速卸去时，吸收回油系统的油压，消除排油压力波动。
8)蓄能器有一个合成橡胶软胆及钢外壳组成，橡胶软胆是用来将气室与油室分开，软胆中充有干燥氮气，外壳上装有与相连的充氮防护气阀。
高压蓄能器中氮气压力为8.9-9.8Mpa，低压蓄能器中氮气压力为0.21Mpa。
9)EH油冷却水温控电磁阀：当油箱油温＞55℃，该电磁阀打开，冷却水通过冷油器，当油箱油温＜38℃，该电磁阀关闭。
10)EH油再生装置：在油箱旁安装有一套EH油再生装置，用来储存吸附剂和使抗燃油得到再生，它由硅藻土滤器（使油保持中性、去除水份等）和纤维滤器（去除杂质）串联组成，在投入再生装置时，应先开启硅藻土滤器的旁路门对硅藻土滤器注油，然后开启硅藻土滤器入口门，关闭旁路门。
当油温在43～54℃之间，而任何一个滤器压力高达0.21Mpa时，就需更换滤芯。
11)自循环滤油系统：为了保证油系统的清洁度，设有独立的自循环滤油系统。
滤油泵从油箱内吸油，经两个并列运行的滤网回油箱。
滤油泵由就地端子箱上的控制按钮控制启、停。
12)自循环冷却系统：在正常情况下，系统有压回油经回油冷却器冷却后，已完全可以满足油温要求，当油温偏高时，可以开启有压回油至备用冷油器入口门，采取两个冷油器并列运行，仍不能满足油温要求时，可以关闭有压回油至备用冷油器入口门，启动冷却循环泵，油箱内的油经冷却循环泵、备用冷油器回油箱，这一路称为EH油的自循环冷却系统；此时有压回油仍经回油冷却器冷却。
冷却循环泵控制由就地端子箱上的控制按钮控制启、停、投自动。
二、执行机构部分各蒸汽阀门的位置是由各自的执行机构来控制的。
执行机构由一个油动机所组成，其开启由抗燃油驱动，而关闭是靠弹簧力。
油动机与一个控制块连接，在这个控制块上装有截止阀，快速卸载阀和单向阀，加上不同的附件，组成二种基本形式的执行机构--调节型和开关型。
除再热主汽门为开关型，其作均为调节型。
调节型的执行机构安装有电液转换器（伺服阀）和两个线性位移变送器LVDT，可以将其相应的蒸汽阀门控制在任意中间位置上，成比例地进汽量以适应需要。
1)高压调节阀高压油动机安装在蒸汽室（调节阀）的边上，并且通过一对铰（链）链把油动机活塞杆与调节阀运行杆相连接，连杆绕支点转动，向上运动则打开阀门。
高压油经截止阀、10μm金属筛滤油器、伺服阀、进入高压油动机，该高压油由伺服阀控制。
经计算机处理后的欲开大或者关小汽阀的电气信号由伺服阀放大器放大后，在电液转换器-伺服阀中将电气信号转换成液压信号，使伺服阀移动，并将液压信号放大后控制高压油的通道，使高压油进入油动机活塞下腔，油动机活塞向上移动，经杠杆带动汽阀使之开启，或者是使压力油自活塞下腔泄出，借弹簧力使活塞下移关闭汽阀。
油动机活塞移动时，同时带动两个线性位移传感器（LVDT），将油动机活塞的机械位移转换成电气信号，作为负反馈信号与前面计算机处理送来的信号相加，由于两者极性相反，实际上是相减，只有在原输入信号与反馈信号相加，使输入伺服阀放大器的信号为零后，这时伺服阀的主阀回到中间位置，不DP 有压回油母管HP高压供油解调器伺服放大器再热调门油动机伺服阀电磁阀DUMP阀OPC油母管LVDT 再有高压油通向油动机活塞下腔或使压力油自油动机活塞下腔泄出，此时汽阀便停止移动，并保持在一个新的工作位置。
高压调节阀的快速卸载阀是由OPC油压来控制，起快速关闭调节阀的作用，此种关闭与电气系统无关。
当OPC 油压失去时，将使快速卸载阀动作时，它将的油动机活塞下腔工作油经有压回油母管排回油箱，有压回油母管同时与油动机活塞上腔相连，可将排油暂贮存在上腔，因而就不会引起回油管路过载。
阀门组件上的大型弹簧提供快关所用的动力。
虽然油动机活塞两侧均进油，但活塞上腔是与有压回油母管相连，只起缓冲作用，而不起调节作用。
小机调门油动机采用的是双侧油动机，活塞上、下腔分别与伺服阀的两个动力油口相接。
2) 再热调节阀再热调节阀与高压调节阀的工作过程是相似的，它们主要区别在：A. 再热调节阀的油缸为拉力油缸，其余阀门的油缸为推力油缸。
中压油动机安装在中压调节阀操纵座上，中压油动机活塞杆通过联接装置与阀杆相连接，活塞杆向上运动时，打开阀门，而向下运动时则关闭阀门。
中压调节阀操纵座中的下弹簧使阀门保持在关闭位危急遮断油母管DP 有压回油母管HP高压供油伺服放大器LVDT 高压调门伺服阀置，而油动机则克服弹簧力使中压调阀处于任意一个所需的开度。
B. 再热调节阀的卸载阀与其余阀门的卸载阀的结构是不同的。
C. 卸载阀（的复位油的来油是不经过伺服阀的。
而对于高压调节阀、高压主汽阀卸载阀的复位油是经过伺服阀后的高压油。
D. 在卸载阀（的OPC 油逆止门前上装有一个二位三通试验电磁阀，它的三个油口分别是①经节流孔后的高压来油②OPC 油管③有压回油管。
试验电磁阀被用来摇控关闭再热调节阀，在正常运行期间，电磁阀断电，使高压油经过一个节流孔和该电磁阀直接通到卸载阀的上部腔室。
当电磁阀通电时，电磁阀打开排油通路，且切断高压供油，关闭再热调节阀。
在再热调节阀活动试验时，就是使试验电磁阀通电，关闭再热调节阀的。
3) 高压主汽门：高压主汽阀与高压调节阀的主要区别在：在高压主汽阀的卸载阀的危急遮断油路（逆止门前）与回油油路间装有一个试验快关电磁阀，在正常运行期间，电磁阀断电关闭的，当进行阀门活动试验时，电磁阀带电开启，将卸载阀的复位油泄掉，卸载阀动作，高压主汽阀关闭，另外在ETS 产生跳闸指令时，该电磁阀将带电30秒，关闭高压主汽阀，起到AST 电磁阀的后备保护作用。
开关型执行机构只能使阀门在全开或全关位置上工作，再热主汽危急遮断油母管DP 有压回油母管HP高压供油伺服放大器电磁阀高压主汽门伺服阀阀的执行机构就属于开关型执行机构。
执行机构安装于再热主汽阀弹簧室上，它的活塞杆与再热主汽阀阀杆直接相连。
因此，活塞向上运动开启阀门，向下运动关闭阀门。
由高压供油管HP来的高压油流经隔离阀、节流孔进入油动机底部油缸，开启再热主汽阀，同时油动机底部油缸与遮断引导阀油动机的油缸相连，其随再热主汽阀开启而开启，关闭而关闭。
在再热主汽阀执行机构上配有一个快速卸载阀，快速卸载阀复位油腔与AST危急遮断油母管相连，一旦危急遮断系统动作造成危急遮断母管的降落，卸载阀就会开启，从而关闭再热主汽阀。
1)再热主汽阀的卸载阀危急遮断油路（逆止门前）与回油油路间装有一个二位二通试验电磁阀，在正常运行期间，电磁阀断电，当进行阀门活动试验时，电磁阀带电，将卸载阀的复位油泄掉，卸载阀动作，再热主汽阀关闭，另外在ETS产生跳闸指令时，该电磁阀将带电30秒，关闭再热主汽阀，起到AST电磁阀的后备保护作用。
2、元件介绍1)截止阀：用来切断油动机的供油。
这样就可以对油动机进行不停机检修，如调换滤油器，电液转换器或卸载阀。
2)单向阀：用在回油管路上，以防止在油动机检修期间由压力回油管来的油流回到油动机中。
单向阀（另一个）安装在危急跳闸油路中，它可使油动机关闭时（无论是试验或是维修）不影响其它油动机活塞所处的位置，即不影响危急遮断母管油压。
3)电液转换器（伺服阀）：是一个力矩马达和两级液压放大及机械反馈系统所组成。
第一级液压放大是双喷嘴和挡板系统；第二级放大是滑阀系统。
高压油进入伺服阀分成两股油路，一路经过滤后进入滑阀两端容室，然后进入喷嘴与挡板间的控制间隙中流出；另一路高压油就作为移动油动机活塞的动力油由滑阀控制。
其原理如下：当有欲使执行机构动作的电气信号由伺服阀放大器输入时，则伺服阀力矩马达中的电磁线圈中就有电流通过，并在两旁的磁铁作用下，产生一旋转力矩使衔铁旋转，同时带动与之相连的挡板转动，此挡板伸到两个喷嘴中间。
在正常稳定工况时，挡板两侧与喷嘴的距离相等，使两侧喷嘴的泄油面积相等，则喷嘴两侧的油压相等。
当有电气信号输入，衔铁带动挡板转动时，则挡板移近一只喷嘴，使这只喷嘴的泄油面积变小，流量变小，喷嘴前的油压变高，而对侧的喷嘴与挡板的距离变大，泄油量增大，使喷嘴前的油压变低，这样就将原来的电气信号转变为力矩而产生机械位移信号，再转变为油压信号，并通过喷嘴挡板系统将信号放大。
