断路器、隔离开关、负荷开关、熔断器的区别在电气领域中，断路器、隔离开关、负荷开关和熔断器是常见的设备，用于保护电路和电气设备。

尽管它们的主要目标是保护电路免受过载和短路等故障的影响，但它们在操作原理和应用范围上存在一些差异。

本文将介绍这些设备的区别。

断路器断路器是一种自动的电气保护设备，用于保护电气回路免受过电流和过热的影响。

它能在电路中检测到故障发生时迅速切断电源，以防止过电流引起火灾或其它损坏。

断路器通常由一个电磁铁和一些释放机构组成，使其能够自动打开电路并切断电源。

断路器有不同的额定电流和断路容量，以适应不同电路的需求。

当电流超过断路器的额定电流时，电磁铁会触发释放机构，将断路器打开切断电源。

断路器还可以进行手动操作，以实现对电路的控制。

隔离开关隔离开关，又称为刀开关，是一种用于隔离电路的电气开关。

与断路器不同，隔离开关只负责将电路与电源隔离，无法在故障发生时自动切断电源。

它常用于维修或检修电气设备前，将设备与电源隔离，以确保工作人员的安全。

隔离开关通常采用带有可拆卸手柄的单刀、双刀结构。

手柄的拔出使接线柱与电源断开，从而隔离电路。

隔离开关的额定电压和额定电流必须与电路相匹配。

负荷开关负荷开关是一种主要用于手动控制电路的开关。

它具有开和闭的功能，可以手动操作以打开或关闭电路。

负荷开关适用于低压电力系统，用于分配和控制电流。

负荷开关通常由一个可手动操作的开关机构和一个电流传感器组成。

通过手动操作开关机构，可以打开或关闭电路。

负荷开关的电流传感器可以实时监测电流情况，并在超过额定电流时触发保护装置进行切断。

熔断器熔断器是一种过电流保护设备，广泛应用于电气回路中。

它可以根据电路中的电流大小进行自动断开。

熔断器的主要部分是一个熔断体，当电流超过额定值时，熔断体会因过热而熔断，切断电路。

熔断器有不同的额定电流和断路容量，以适应不同电路的需求。

当电流超过熔断器的额定电流时，熔断体会迅速熔断，并打开电路。

低压电器的选择低压电器主要指低压系统中刀开关、熔断器、断路器、接触器、电动机起动器、继电器及导线电缆等。

低压电器选择的原则同高压电器一样，首先按安装地点、使用环境及要求选择其型号和防护等级，然后按正常工作条件选择其规格（包括额定电压、额定电流、有的继电器还要选择调节范围等），再按非正常工作条件来进行校验，校验方法与高压电器相同，但只校验断流能力Ｉ。

对于熔断器、接触器、断路器、热继电器、电动机起动器等的选择还要注意系数Ｋ的选取，合理选择Ｋ值使电器能在正常工作条件下承载负荷电流，并能躲过电动机起动时的冲击电流，也能在非正常工作条件下（除接触器）切断事故电流而自动跳闸，保护电气系统。

１、熔断器的选择熔断器主要作为电气系统短路保护元件，小容量（３ｋＷ以下）可兼作过载保护，熔断器的选择有三个内容，一是型号的选择，二是熔管（熔体壳）额定电流的选择，三是熔体额定电流的选择。

１）熔断器的型号很多，一般根据使用场所的条件进行选择。

ＲＭ１０系列无填料封闭管式熔断器适用于低压交直流动力网络、成套配电设备中，作为短路保护和防止连续过负荷用。

额定电流为１５～１０００Ａ。

Ｒ１系列熔断器适用于２２０Ｖ交直流及以下、额定电流１０Ａ及以下控制电路及信号电路的室内电气设备中，作为短路或过负荷保护之用。

ＲＣ１Ａ系列瓷插式熔断器适用于交流３８０Ｖ及以下一般线路末端和一般电气设备的短路保护。

额定电流为１～２００Ａ。

ＲＴ０系列有填料封闭管式熔断器适用于交直流低压短路电流大的电力网络及配电系统中，作为电缆、导线及电气设备（中型电动机、变压器及开关等）的短路保护及导线、电缆的过负荷保护。

尤其适用供电线路或断流能力要求较高的场所，如电厂用电、变电所的主电路及靠近电力变压器出线端的供电线路。

额定电流为50～1000Ａ。

ＲＴ10系列有填料封闭管式熔断器适用交直流500Ｖ及以下、额定电流100Ａ及以下的大短路电流的电力网络和配电装置中，作为电缆、线路及电气设备的短路保护和电缆、导线的过负荷保护。

熔断器式刀开关基本知识熔断器式刀开关(亦称熔断器式开关，简称刀熔开关)是一种组合电器，兼具熔断器和刀开关这两种电器的基本技术性能。

（1）熔断器式刀开关的用途熔断器式刀开关是以熔断器触刀作为刀开关触刀的、兼具熔断器和刀开关两种功能的组合电器，具有一定的接通分断能力短路分断能力，可以用于电气设备与线路的过负荷和短路保护，以及正常供电的情况下不频繁地接通和切断电路。

即可在短路电流大的配电电路中，用作电源开关、隔离开关和应急开关，同时起到电路保护作用。

但一般不宜用于直接开闭单台电动机。

（2）熔断器式刀开关的安装、使用和维护①熔断器式刀开关的选用和安装选用熔断器式刀开关时，应综合考虑对刀开关和熔断器的要求，根据用电设备的容量正确选择熔断体的等级及熔体的定额。

熔断器式刀开关应垂直安装(倾斜度不得超过5°)。

熔断器式刀开关在接通和分断过程中，由于重力的作用，熔断体在运动时始终保持有一倾斜度。

这样，接通时是下触刀先接通，上触刀后接通，因此电弧是发生在上端；分断时是上触刀先分断，下触刀后分断，因此电弧仍然是出现在上端。

对于只有一端装有灭弧罩的熔断器式刀开关，为使电弧迅速进入灭弧罩熄灭，安装时应使有灭弧罩的一端在上方。

安装完毕后，应对操作机构进行调整，检查操作机构动作是否灵活，有无卡死现象。

检查灭弧罩、挡板等是否固定牢靠，并操作数次，检查触刀在合闸、分闸时会不会与灭弧罩摩擦或被卡住。

最后，还要把绝缘件上的灰尘和污垢擦拭干净。

②熔断器式刀开关的使用和维护a．要经常检查触刀和插座的烧伤磨损情况，若触刀烧损，就要将整个熔断体换掉。

b．要经常注意观察灭弧罩是否有烧损、碳化及栅片熔焊现象。

c．要经常注意保持清洁。

以防止积污后操作不灵活。

d．操作机构的摩擦处应定期加润滑油，使其动作灵活，延长使用寿命。

e．更换熔断体必须在断开负载电路的条件下进行，以防止发生触电事故。

f．更换熔断体时，应戴上手套，以免烫伤。

g．更换熔断体时，应注意更换同型号、同规格的熔断体。

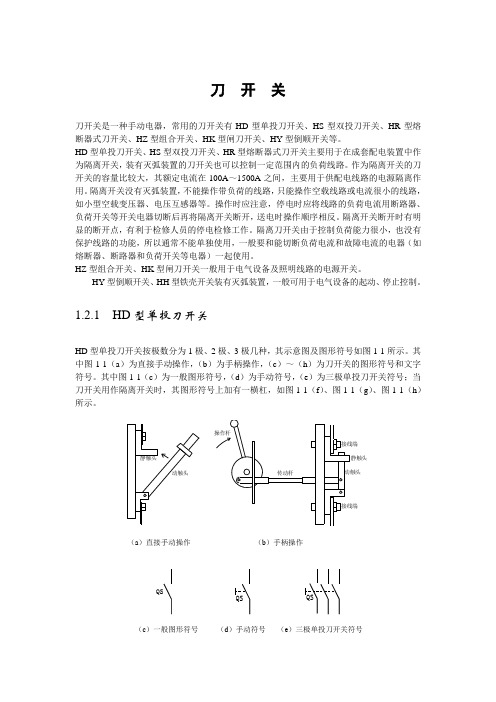

刀 开 关刀开关是一种手动电器，常用的刀开关有HD 型单投刀开关、HS 型双投刀开关、HR 型熔断器式刀开关、HZ 型组合开关、HK 型闸刀开关、HY 型倒顺开关等。

HD 型单投刀开关、HS 型双投刀开关、HR 型熔断器式刀开关主要用于在成套配电装置中作为隔离开关，装有灭弧装置的刀开关也可以控制一定范围内的负荷线路。

作为隔离开关的刀开关的容量比较大，其额定电流在100A ～1500A 之间，主要用于供配电线路的电源隔离作用。

隔离开关没有灭弧装置，不能操作带负荷的线路，只能操作空载线路或电流很小的线路，如小型空载变压器、电压互感器等。

操作时应注意，停电时应将线路的负荷电流用断路器、负荷开关等开关电器切断后再将隔离开关断开，送电时操作顺序相反。

隔离开关断开时有明显的断开点，有利于检修人员的停电检修工作。

隔离刀开关由于控制负荷能力很小，也没有保护线路的功能，所以通常不能单独使用，一般要和能切断负荷电流和故障电流的电器（如熔断器、断路器和负荷开关等电器）一起使用。

HZ 型组合开关、HK 型闸刀开关一般用于电气设备及照明线路的电源开关。

HY 型倒顺开关、HH 型铁壳开关装有灭弧装置，一般可用于电气设备的起动、停止控制。

1.2.1 HD 型单投刀开关HD 型单投刀开关按极数分为1极、2极、3极几种，其示意图及图形符号如图1-1所示。

其中图1-1（a ）为直接手动操作，（b ）为手柄操作，（c ）～（h ）为刀开关的图形符号和文字符号。

其中图1-1（c ）为一般图形符号，（d ）为手动符号，（e ）为三极单投刀开关符号；当刀开关用作隔离开关时，其图形符号上加有一横杠，如图1-1（f ）、图1-1（g ）、图1-1（h ）所示。

静触头动触头QS QSQSQS QSQS(a)(c)(d)(e)(f)(g)(h)（a ）直接手动操作 （b ）手柄操作QS QSQS 传动杆接线端接线端静触头动触头QS QS QS (b)(c)(d)(e)(f)(g)(h)QSQS QS 操作杆传动杆接线端接线端静触头动触头QSQS QS (b)(c)(d)(e)(f)(g)(h) 触头QS QSQS操作杆传动杆接线端接线端静触头动触头QS QSQS(b)(c)(d)(e)(f)(g)(h)（c ）一般图形符号 （d ）手动符号 （e ）三极单投刀开关符号图1-1 HD 型单投刀开关示意图及图形符号QS QSQS 传动杆接线端接线端静触头动触头QS QS QSb)(c)(d)(e)(f)(g)(h)QS QSQS 作杆传动杆接线端接线端静触头动触头QS QS QS(b)(c)(d)(e)(f)(g)(h)动触头QS QS QS操作杆传动杆接线端接线端静触头动触头QS QSQS(b)(c)(d)(e)(f)(g)(h)（f ）一般隔离开关符号 （g ）手动隔离开关符号 （h ）三极单投刀隔离开关符号图1-1 HD 型单投刀开关示意图及图形符号（续）单投刀开关的型号含义如下：极数：3极额定电流： 200A系列派生： B-底板改进H D 13B-200/3刀开关 单投式 设计代号设计代号：11—中央手柄式，12—侧方正面杠杆操作机构式，13—中央正面杠杆操作机构式，14—侧面手柄式。

1．刀开关刀开关是一种手动电器，在低压电路中用于不频繁地接通和分断电路，或用于隔离电源，故又称“隔离开关”。

刀开关的结构和安装刀开关是一种结构较为简单的手动电器，主要由手柄、触刀、静插座和绝缘底板等组成，如下图所示。

刀开关在切断电源时会产生电弧，因此在安装刀开关时手柄必须朝上，不得倒装或平装。

接线时应将电源线接在上端，负载接在下端，这样拉闸后刀片与电源隔离，可防止意外发生。

常用刀开关常用刀开关有HD 系列及HS 系列板用刀开关、HK 系列开启式负荷开关和HH 系列封闭式负荷开关。

（１）HD 系列及HS 系列刀开关（ 2 ）HK 系列开启式负荷开关（ 3 ）HH 系列封闭式负荷开关刀开关的外形如图所示。

刀开关的型号含义和电气符号2．熔断器熔断器是一种结构简单、使用方便、价格低廉、控制有效的短路保护电器。

熔断器的结构和工作原理：熔断器主要由熔体（俗称保险丝）和安装熔体的熔管（或熔座）组成。

熔断器的熔体与被保护的电路串联，当电路正常工作时，熔体允许通过一定大小的电流而不熔断。

当电路发生短路或严重过载时，熔体中流过很大的故障电流，当电流产生的热量使熔体温度升高达到熔点时，熔体熔断并切断电路，从而达到保护的目的。

熔断器的分类：熔断器的类型很多，按结构形式可分为插入式熔断器、螺旋式熔断器、封闭管式熔断器、快速熔断器和自复式熔断器等。

熔断器的外形如右图所示。

螺旋式熔断器圆筒形帽熔断器螺栓连接熔断器熔断器的型号含义和电气符号如下图所示。

．断路器3.断路器低压断路器( 也称自动开关) 是一种既可以接通和分断正常负荷电流和过负荷电流，又可以接通和分断短路电流的开关电器。

低压断路器在电路中除起控制作用外，还具有一定的保护功能，如过负荷、短路、过载、欠压和漏电保护等。

断路器的结构和工作原理：低压断路器主要由触头、灭弧装置、操动机构和保护装置等组成。

断路器的保护装置由各种脱扣器来实现。

断路器的脱扣器形式有：欠压脱扣器、过电流脱扣器、分励脱扣器等。

熔断器式刀开关
熔断器式刀开关即熔断器式隔离开关，是以熔断体或带有熔断体的载熔件作为动触点的较大规格的一种隔离开关，具有一定的接通分断能力和短路分断能力。

主要用于中央配电屏、动力箱及电缆、导线的过载和短路保护。

例如，RTO系列有填料式熔断器作为触刀，做成两断口带灭弧的刀开关，极限分断能力达到5kA，在正常供电情况下接通和切断电源由刀开关承担。

当线路发生过载或短路故障时，由熔断器切断故障电流，其操作方式有前面侧方操作、前面中央操作和侧面操作等。

常用的型号有HR3、HR5、HR6 及RTO系列。

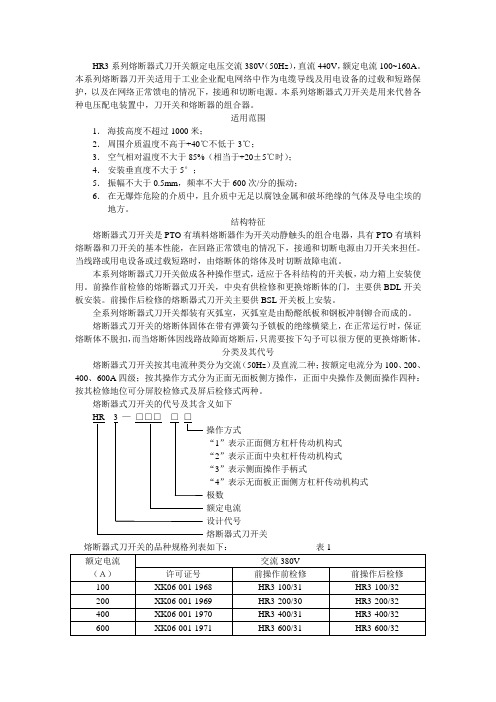

其中HR3系列刀开关主要用于交流50Hz、额定电压380V或直流额定电压440V、额定电流100~600A的工业企业配电网络中，作为电气设备及线路的过负载和短路保护用，并在正常供电情况下不频繁接通和分断交、直流电路。

熔断器式刀开关的选用:选用时应按使用的电源电压和负载的额定电流选择外，还必须根据使用场合、操作方式、维修方式等，要符合开关的型式特点。

熔断器式刀开关安装使用安全注意事项如下:
1)应垂直安装在配电盘上，并保证在合闸时刀片与刀夹座接触良好。

2) RTO型熔断器应固定在带有弹簧钩子的锁板的绝缘梁上。

在正常运行时，保证熔断器不脱扣，而当熔体因故障熔断后，只需按下钩子便可以很方便地更换熔断器。

HR5-400/31，熔断器式，隔离开关，HR5系列熔断器式隔离开关
1，适用范围
HR5系列熔断器式隔离开关（以下简称开关）符合：JB8976-1999和IEC408标准。

主要用于额电流交流380V、额定工作电流至630A、660V（45~62Hz）,时额定工作电流至425A的具有高短路电流的配电电路和电动机电流路中，作为电源开关、隔离开关、应急开关，并作电路短路保护用，但一般不作为直接开关单台电动机之用。

2，型号及其含义
HR表示：熔断器式开关代号
5表示：设计代号
100、200、400、630表示：额定工作电流为100A、200A、400A和630A四种。

2或3表示：为2极或3极。

/1表示：有熔断信号装置型（配用有熔断撞击器的熔断体）
/0表示：无熔断信号装置型（配用有熔断撞击器的熔断体）
3，主要技术参数
1，额定绝缘电压：690V
2，额定工作电压：380V、660V两种
3，额定工作电流：380V：100A、200A、400A、630A四种；660V：100A、200A、315A、425A 四种。

4，开关的接通和分断能力和额定熔断短路电流按表1
5，开关的机械寿命分别为3000次（100A、200A）和1000次（400A、630A）。

6，开关的电寿命分别为600次（100A、200A）和200次（400A、630A）接通与分断条件按表2.
7，辅助开磁（LX19K）的额定工作电压交流380V，额定发热电流5A，额定控制容量300VA。
