低压熔断器

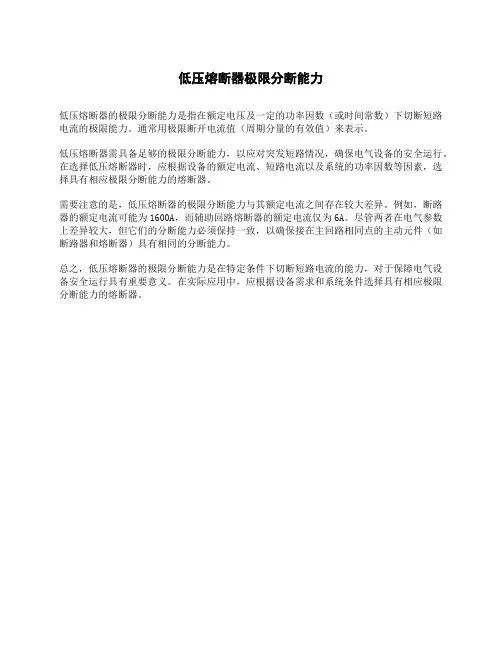

低压熔断器极限分断能力
低压熔断器的极限分断能力是指在额定电压及一定的功率因数（或时间常数）下切断短路电流的极限能力。

通常用极限断开电流值（周期分量的有效值）来表示。

低压熔断器需具备足够的极限分断能力，以应对突发短路情况，确保电气设备的安全运行。

在选择低压熔断器时，应根据设备的额定电流、短路电流以及系统的功率因数等因素，选择具有相应极限分断能力的熔断器。

需要注意的是，低压熔断器的极限分断能力与其额定电流之间存在较大差异。

例如，断路器的额定电流可能为1600A，而辅助回路熔断器的额定电流仅为6A。

尽管两者在电气参数上差异较大，但它们的分断能力必须保持一致，以确保接在主回路相同点的主动元件（如断路器和熔断器）具有相同的分断能力。

总之，低压熔断器的极限分断能力是在特定条件下切断短路电流的能力，对于保障电气设备安全运行具有重要意义。

在实际应用中，应根据设备需求和系统条件选择具有相应极限分断能力的熔断器。

介绍低压熔断器的种类、应用场景等。

低压熔断器是一种用于保护电路的设备，当电路中的电流超过规定值时，熔断器会因过热而熔断，从而切断电流，保护电路免受进一步的损害。

以下是低压熔断器的种类、应用场景等介绍：一、种类1.插入式熔断器：这种熔断器被设计成可插入和拔出电路的方便性。

当需要更换熔断器或修理电路时，只需要把插入式熔断器从电路中断开，更换或修理完成后，再把新的熔断器插回电路中。

2.螺旋式熔断器：这种熔断器的特点是具有螺旋形的金属外壳，内部装有熔丝。

当电路发生过载或短路时，熔丝会因过热而熔断。

3.快速动作式熔断器：这种熔断器的设计目标是快速切断过载电流或短路电流，防止可能的设备损坏或火灾。

4.慢速动作式熔断器：这种熔断器的设计目标是允许在电流超过正常值时，通过热量的累积来切断电流，适用于不需要快速反应的场合。

二、应用场景1.家庭和商业用途：低压熔断器通常被用于家庭电路和商业设施中，保护各种电器设备，如电冰箱、洗衣机、空调等。

2.工业用途：在工业环境中，低压熔断器被用于保护各种电动机、发电机、变压器等电气设备。

3.控制系统：在控制系统，如PLC、DCS等中，低压熔断器被用于保护电路板和连接线缆免受过载和短路的影响。

4.汽车和运输设备：在汽车和各种运输设备中，如飞机、火车、汽车等，低压熔断器被用于保护电路系统，防止过载和短路对车辆运行的影响。

5.电子设备：在计算机、打印机、复印机等电子设备中，低压熔断器被用于保护电路板和电子元件免受过载和短路的影响。

需要注意的是，选择适合应用场景的低压熔断器需要考虑其额定电压、额定电流、类型、安装方式等因素。

同时，在安装和使用低压熔断器时，需要严格遵守相关规定和操作要求，以确保其正常工作和有效性。

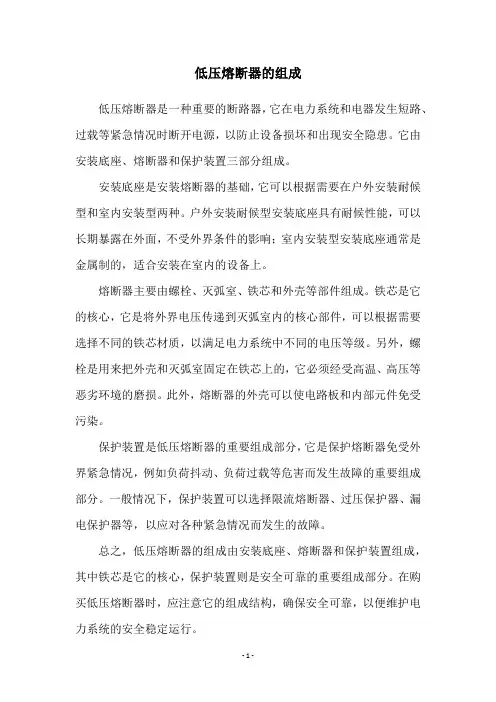

低压熔断器的组成
低压熔断器是一种重要的断路器，它在电力系统和电器发生短路、过载等紧急情况时断开电源，以防止设备损坏和出现安全隐患。

它由安装底座、熔断器和保护装置三部分组成。

安装底座是安装熔断器的基础，它可以根据需要在户外安装耐候型和室内安装型两种。

户外安装耐候型安装底座具有耐候性能，可以长期暴露在外面，不受外界条件的影响；室内安装型安装底座通常是金属制的，适合安装在室内的设备上。

熔断器主要由螺栓、灭弧室、铁芯和外壳等部件组成。

铁芯是它的核心，它是将外界电压传递到灭弧室内的核心部件，可以根据需要选择不同的铁芯材质，以满足电力系统中不同的电压等级。

另外，螺栓是用来把外壳和灭弧室固定在铁芯上的，它必须经受高温、高压等恶劣环境的磨损。

此外，熔断器的外壳可以使电路板和内部元件免受污染。

保护装置是低压熔断器的重要组成部分，它是保护熔断器免受外界紧急情况，例如负荷抖动、负荷过载等危害而发生故障的重要组成部分。

一般情况下，保护装置可以选择限流熔断器、过压保护器、漏电保护器等，以应对各种紧急情况而发生的故障。

总之，低压熔断器的组成由安装底座、熔断器和保护装置组成，其中铁芯是它的核心，保护装置则是安全可靠的重要组成部分。

在购买低压熔断器时，应注意它的组成结构，确保安全可靠，以便维护电力系统的安全稳定运行。

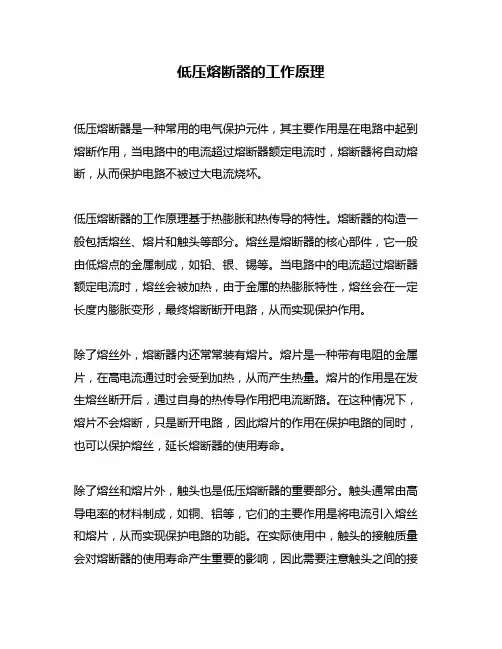

低压熔断器的工作原理
低压熔断器是一种常用的电气保护元件，其主要作用是在电路中起到熔断作用，当电路中的电流超过熔断器额定电流时，熔断器将自动熔断，从而保护电路不被过大电流烧坏。

低压熔断器的工作原理基于热膨胀和热传导的特性。

熔断器的构造一般包括熔丝、熔片和触头等部分。

熔丝是熔断器的核心部件，它一般由低熔点的金属制成，如铅、银、锡等。

当电路中的电流超过熔断器额定电流时，熔丝会被加热，由于金属的热膨胀特性，熔丝会在一定长度内膨胀变形，最终熔断断开电路，从而实现保护作用。

除了熔丝外，熔断器内还常常装有熔片。

熔片是一种带有电阻的金属片，在高电流通过时会受到加热，从而产生热量。

熔片的作用是在发生熔丝断开后，通过自身的热传导作用把电流断路。

在这种情况下，熔片不会熔断，只是断开电路，因此熔片的作用在保护电路的同时，也可以保护熔丝，延长熔断器的使用寿命。

除了熔丝和熔片外，触头也是低压熔断器的重要部分。

触头通常由高导电率的材料制成，如铜、铝等，它们的主要作用是将电流引入熔丝和熔片，从而实现保护电路的功能。

在实际使用中，触头的接触质量会对熔断器的使用寿命产生重要的影响，因此需要注意触头之间的接
触质量和触头与其他部件的连接质量。

总之，低压熔断器的工作原理是基于热膨胀和热传导的特性，通过熔丝和熔片的熔断和断路，实现对电路的有效保护。

在使用过程中需要注意触头的接触质量和其他部件的连接质量，以确保熔断器的性能和寿命。

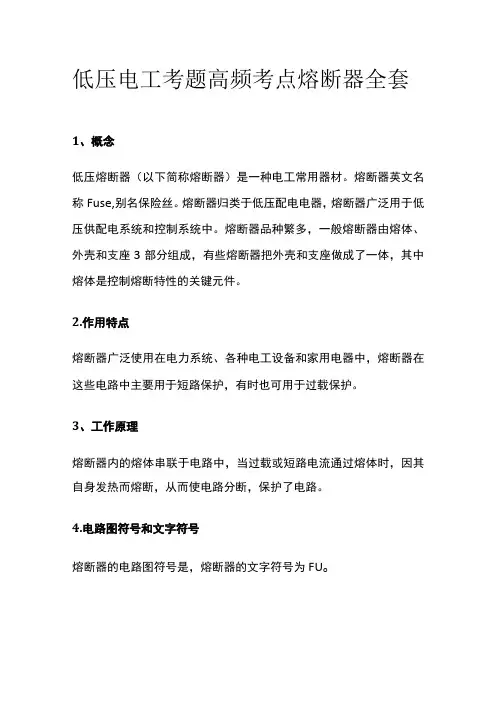

低压电工考题高频考点熔断器全套1、概念低压熔断器（以下简称熔断器）是一种电工常用器材。

熔断器英文名称Fuse,别名保险丝。

熔断器归类于低压配电电器，熔断器广泛用于低压供配电系统和控制系统中。

熔断器品种繁多，一般熔断器由熔体、外壳和支座3部分组成，有些熔断器把外壳和支座做成了一体，其中熔体是控制熔断特性的关键元件。

2.作用特点熔断器广泛使用在电力系统、各种电工设备和家用电器中，熔断器在这些电路中主要用于短路保护，有时也可用于过载保护。

3、工作原理熔断器内的熔体串联于电路中，当过载或短路电流通过熔体时，因其自身发热而熔断，从而使电路分断，保护了电路。

4.电路图符号和文字符号熔断器的电路图符号是，熔断器的文字符号为FU o5、结构一般可分为熔座(支持件)和熔体两个组成部分。

熔座用于安装和固定熔体，而熔体则串联在电路中。

熔体是控制熔断特性的关键元件。

6.种类常用熔断器有：瓷插式熔断器、螺旋式熔断器、有填料封闭管式熔断器、跌落式熔断器。

7.主要参数(1)额定电压U这是从灭弧角度出发，规定熔断器所在电路工作电压的最高限额。

如果线路的实际电压超过熔断器的额定电压，一旦熔体熔断时，有可能发生电弧不能及时熄灭的现象。

(2)额定电流I实际上是指熔座的额定电流，这是由熔断器长期工作所允许的温升决定的电流值。

配用的熔体的额定电流应小于或等于熔断器的额定电流。

(3)熔体的额定电流IN熔体长期通过此电流而不熔断的最大电流。

生产厂家生产不同规格的熔体供用户选择使用。

（4）极限分断能力熔断器所能分断的最大短路电流值，分断能力的大小与熔断器的灭弧能力有关，而与熔体的额定电流值无关。

熔断器的极限分断能力必须大于线路中可能出现的最大短路电流值。

8.选用原则选用合适的熔断器额定电流，是实现过载保护方法之一。

9、级间配合为防止发生越级熔断、扩大事故范围，上、下级（即供电干、支线）线路的熔断器间应有良好配合。

选用时，应使上级（供电干线）熔断器的熔体额定电流比下级（供电支线）的大1~2个级差。

低压熔断器分类及选用原则一、熔断器简介熔断器是一种用于电路保护的电器，当电路中出现异常过载或短路电流时，熔断器会因过热而熔断，从而切断电路，保护电路设备不受损坏。

熔断器广泛应用于低压配电系统和控制系统，是电力系统中重要的保护元件之一。

二、熔断器的分类熔断器的种类繁多，按照不同的分类方式可以分为不同的类型。

以下是熔断器的几种常见分类方式：1.按使用电压等级分类：根据熔断器使用的电压等级可以分为高压熔断器和低压熔断器。

低压熔断器主要应用于380V及以下的电路中，而高压熔断器则应用于较高的电压等级中。

2.按用途分类：根据熔断器的用途可以分为电力熔断器、控制熔断器和信号熔断器。

电力熔断器主要用于电路保护，控制熔断器主要用于控制电路的保护，而信号熔断器主要用于信号传输线路的保护。

3.按结构分类：根据熔断器的结构可以分为封闭式熔断器、半封闭式熔断器和开启式熔断器。

封闭式熔断器内部填充石英砂，通过石英砂的导热性能实现快速熔断，半封闭式熔断器类似于封闭式熔断器，但是其外壳通常为玻璃或陶瓷材料，开启式熔断器则直接暴露在空气中。

4.按熔体分类：根据熔体的形状和结构可以分为丝状熔断器、片状熔断器和微型熔断器等。

丝状熔断器的熔体呈丝状，主要用于较大电流的电路保护，片状熔断器的熔体呈片状，微型熔断器的熔体则较小，主要用于电子设备和控制系统中的电路保护。

三、熔断器的选用原则在选择和使用熔断器时，应遵循一定的原则，以确保其能够正常工作并起到良好的保护作用。

以下是一些常见的选用原则：1.电压等级：根据电路的电压等级选择相应电压等级的熔断器，以确保其能够在正常工作电压下安全运行。

如果使用电压等级不匹配的熔断器，可能会导致电路故障或设备损坏。

2.电流规格：根据电路中的电流规格选择相应规格的熔断器。

在选择时，需要考虑电路中的最大电流值和电流有效值等因素，以确保熔断器的额定电流能够满足电路的需求。

3.负荷特性：了解电路中的负荷特性，如电阻性负荷、电感性负荷和电容性负荷等。

低压熔断器的熔断原理低压熔断器是一种常用的过载保护装置，它的熔断原理主要是通过熔丝的熔化来实现断开电路的作用。

下面我将详细介绍低压熔断器的熔断原理。

低压熔断器是一种专门用于保护电气设备的安全装置，它主要用于防止电路过载和短路引起的故障。

在正常情况下，电流通过熔丝时，熔丝的电阻非常小，几乎相当于导线，电压损失也非常小。

但在电路出现过载或短路时，电流迅速增大，由于熔丝的电阻不变，其功率会迅速增加，导致熔丝温度升高。

当电流达到熔丝的额定电流（额定电流是指熔丝能够正常工作的最大电流）时，熔丝会出现热膨胀，但此时并不会熔化。

然而，当电流达到熔丝的破裂电流（破裂电流是指熔丝断开的最小电流）时，由于熔丝不能承受如此大的功率，高温会导致熔丝材料的瞬间熔化，瞬间断开电路。

低压熔断器的熔化温度是根据熔丝材料的特性来决定的，通常使用的熔丝材料有铅锑合金、铅锑钡合金和铜锑合金等。

这些熔丝材料具有较低的熔点，当电流通过熔丝时，材料会吸收热量，使温度升高，达到瞬间熔化的温度。

此时，熔丝两端之间的电阻急剧增加，从而导致电流无法继续流过，实现了电路的断开。

低压熔断器的熔断原理并不复杂，但它在电路保护中起到了非常重要的作用。

当电气设备或电路中出现过载或短路时，熔丝会迅速响应，并熔断电路，避免了电流过大对电器设备和线路的损坏。

熔丝的熔化是一种可恢复的保护操作，熔丝熔断后可以更换，使电气设备恢复正常工作。

需要注意的是，低压熔断器在选择和使用时应根据电路的额定电流、短路电流以及所需的保护特性来选取合适的规格和型号。

过小的低压熔断器可能无法有效保护电路，而过大的熔断器则可能导致设备故障后无法及时熔断。

因此，在设计和选择低压熔断器时需要根据实际情况综合考虑各种因素。

总之，低压熔断器的熔断原理是利用熔丝的瞬间熔化来实现断开电路的作用。

当电路出现过载或短路时，熔丝材料的温度升高，达到瞬间熔化温度，使电阻急剧增加，从而断开电路。

低压熔断器在电气设备和电路保护中起到了非常重要的作用，能够及时有效地保护设备免受电流过大的危害。

低压断路器和低压熔断器的选用及比较低压配电系统通常采用低压断路器和熔断器作短路保护，尽管两者在作短路保护的功能是相同的，但它们在使用上也有很大区别和不同，电气工程技术人员应该了解并掌握它们的选择和使用上的差异。

一、低压断路器低压断路器（LowV oltageCircuitBreakers）又称之为自动空气开关或空气断路器，是一种不仅可以接通和分断正常负荷电流和过负荷电流，还可以接通和分断短路电流的低压开关电器。

低压断路器在电路中除起控制作用外，还具有一定的保护功能，如过负荷、短路、欠压等保护功能。

它可用来分配电能、不频繁地启动电动机，对电源线路及电动机等实行保护，当供电回路发生严重的过载、短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等组合。

低压断路器在分断故障电流后一般不需要更换其内部零部件，使用方便，已广泛应用于交直流低压配电系统各级馈出线，各种机械设备的电源控制和用电终端的控制和保护，包括用于不频繁地起动电动机及操作转换电路中。

1.低压断路器的分类低压断路器的分类方式较多，通常分为以下几种：（1）按交直流系统的不同，分为低压交流断路器和低压直流断路器。

（2）按灭弧介质分，有空气式和真空式，但目前使用的多为空气式低压断路器。

（3）按使用类别分，无选择型（保护装置参数不可调）和有选择型（保护装置参数可调）两类：A类：在短路情况下，断路器无明确指明用作串联在负载侧的另一短路保护装置的选择性保护，即在短路情况下，无选择性保护所需要的人为短延时，因而无短时耐受电流要求。

B类：在短路情况下，断路器明确指明用作串联在负载侧的另一短路保护装置的选择性保护，即在短路情况下，可实现选择性保护，有人为短延时（可调节），因而有短时耐受电流要求。

（4）按结构型式分框架断路器（ACB：AirCircuitBreakers）：也称万能式断路器，将所有的零部件都安装在一个绝缘的或金属的框架上，有较多的结构变化、较多种的脱扣器、较多数量的辅助触头，一般选择性断路器，特别是大容量断路器，多设计成框架断路器。

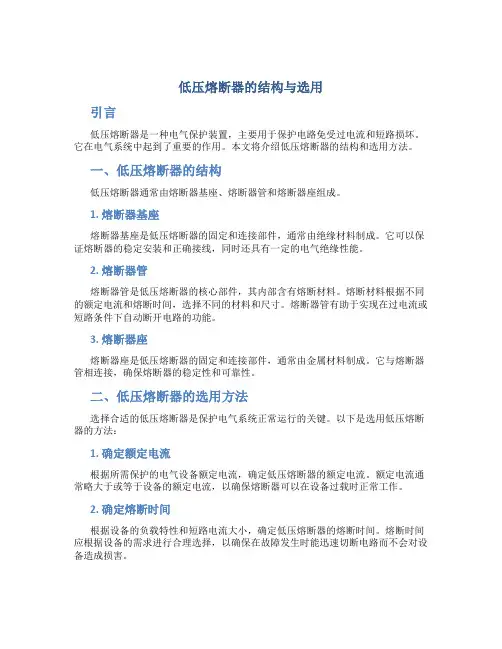

低压熔断器的结构与选用引言低压熔断器是一种电气保护装置，主要用于保护电路免受过电流和短路损坏。

它在电气系统中起到了重要的作用。

本文将介绍低压熔断器的结构和选用方法。

一、低压熔断器的结构低压熔断器通常由熔断器基座、熔断器管和熔断器座组成。

1. 熔断器基座熔断器基座是低压熔断器的固定和连接部件，通常由绝缘材料制成。

它可以保证熔断器的稳定安装和正确接线，同时还具有一定的电气绝缘性能。

2. 熔断器管熔断器管是低压熔断器的核心部件，其内部含有熔断材料。

熔断材料根据不同的额定电流和熔断时间，选择不同的材料和尺寸。

熔断器管有助于实现在过电流或短路条件下自动断开电路的功能。

3. 熔断器座熔断器座是低压熔断器的固定和连接部件，通常由金属材料制成。

它与熔断器管相连接，确保熔断器的稳定性和可靠性。

二、低压熔断器的选用方法选择合适的低压熔断器是保护电气系统正常运行的关键。

以下是选用低压熔断器的方法：1. 确定额定电流根据所需保护的电气设备额定电流，确定低压熔断器的额定电流。

额定电流通常略大于或等于设备的额定电流，以确保熔断器可以在设备过载时正常工作。

2. 确定熔断时间根据设备的负载特性和短路电流大小，确定低压熔断器的熔断时间。

熔断时间应根据设备的需求进行合理选择，以确保在故障发生时能迅速切断电路而不会对设备造成损害。

3. 选择熔断材料根据实际需求选择合适的熔断材料。

常见的熔断材料有铅锡合金、铜、银等，它们具有不同的导电和熔断特性。

4. 考虑环境条件在选择低压熔断器时，还应考虑环境条件，如温度、湿度和灰尘等。

一些特殊环境下可能需要使用特殊材料或特殊形式的熔断器，以确保其正常工作。

5. 符合标准在选用低压熔断器时，应确保所选择的产品符合相关的国家或行业标准，以确保产品的质量和可靠性。

结论低压熔断器在电气设备中起着重要的保护作用。

本文介绍了低压熔断器的结构和选用方法，希望对读者在实际使用中有所帮助。

在选用低压熔断器时，需要根据具体情况确定额定电流、熔断时间和熔断材料，并考虑环境条件和符合标准的要求。

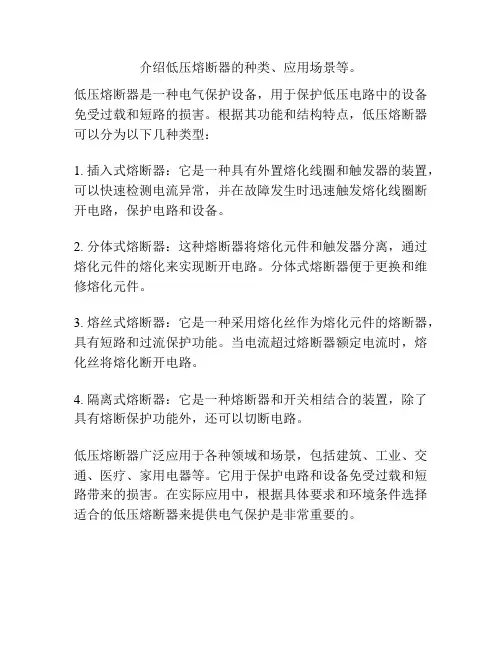

介绍低压熔断器的种类、应用场景等。

低压熔断器是一种电气保护设备，用于保护低压电路中的设备免受过载和短路的损害。

根据其功能和结构特点，低压熔断器可以分为以下几种类型：
1. 插入式熔断器：它是一种具有外置熔化线圈和触发器的装置，可以快速检测电流异常，并在故障发生时迅速触发熔化线圈断开电路，保护电路和设备。

2. 分体式熔断器：这种熔断器将熔化元件和触发器分离，通过熔化元件的熔化来实现断开电路。

分体式熔断器便于更换和维修熔化元件。

3. 熔丝式熔断器：它是一种采用熔化丝作为熔化元件的熔断器，具有短路和过流保护功能。

当电流超过熔断器额定电流时，熔化丝将熔化断开电路。

4. 隔离式熔断器：它是一种熔断器和开关相结合的装置，除了具有熔断保护功能外，还可以切断电路。

低压熔断器广泛应用于各种领域和场景，包括建筑、工业、交通、医疗、家用电器等。

它用于保护电路和设备免受过载和短路带来的损害。

在实际应用中，根据具体要求和环境条件选择适合的低压熔断器来提供电气保护是非常重要的。

低压熔断器的几个主要参数之间的关系低压熔断器是一种用于保护电路免受过载和短路的电器设备。

它的主要参数包括额定电流、额定电压、断开能力和动作特性。

下面将详细介绍这些参数之间的关系。

1. 额定电流（Rated Current）：低压熔断器的额定电流是指它能够正常工作的最大电流值。

通常以安培（A）为单位表示。

额定电流是根据电路的负载情况和设备的额定功率来确定的。

一般来说，额定电流越大，熔断器的导电能力就越强。

2. 额定电压（Rated Voltage）：低压熔断器的额定电压是指它能够正常工作的最大电压值。

通常以伏特（V）为单位表示。

额定电压是根据电路的工作电压来确定的。

一般来说，额定电压越高，熔断器的绝缘性能和耐压能力就越强。

3. 断开能力（Breaking Capacity）：低压熔断器的断开能力是指它能够安全地断开电路的能力。

断开能力是根据电路的故障电流来确定的。

当电路发生过载或短路时，熔断器需要能够迅速断开电路，以保护设备和人员的安全。

因此，断开能力越大，熔断器的保护能力就越强。

4. 动作特性（Tripping Characteristic）：低压熔断器的动作特性是指它在故障发生时的动作速度和动作方式。

根据不同的应用需求，熔断器可以有不同的动作特性，如快速动作、普通动作和延时动作等。

动作特性的选择应根据电路的负载特性和设备的保护需求来确定。

这些参数之间的关系可以总结如下：- 额定电流和额定电压是熔断器的基本参数，它们决定了熔断器的导电能力和耐压能力。

- 断开能力是根据电路的故障电流来确定的，它决定了熔断器能否安全地断开电路。

- 动作特性是根据应用需求来确定的，它决定了熔断器在故障发生时的动作速度和方式。

在选择低压熔断器时，需要根据实际应用情况综合考虑这些参数，以确保熔断器能够有效地保护电路和设备的安全。

低压熔断器一、作用：过载及短路保护。

当过载或短路时，其电流较大，熔体发热达到熔点而熔化，电路断开，起到保护作用。

二、结构、类型及特性：1、结构：熔体、连接熔体的触头装置及外壳、底座四部分组成。

2、熔体：（1）熔体的材料①低熔点材料，如铅锡合金，锌等②高熔点材料，如银、铜等。

常将熔体制成丝状或片状。

绝缘管内的填充物具有灭弧作用。

（2）熔体的工作原理及保护特性：使用时，熔断器同它所保护的电路串联，当该电路发生过载或短路故障时，如果通过熔体的电流达到或超过了某一定值，在熔体上产生的热量使其温度升高，当到达熔体熔点时，熔体自行熔断，电弧熄灭后，切断故障电流，达到保护作用。

（3）保护特性：从特性方面来看，过载需要反时限保护特性，短路则需要瞬动保护特性。

从参数方面来看，过载要求熔化系数小，发热时间常数大，短路则要求较大的限流系数，较小的发热时间常数、较高的分断能力和较低的过电压。

从工作原理来看，过载动作的物理过程主要是热熔化过程，而短路则主要是电弧的熄灭过程。

熔断器的保护特性也就是熔体的熔断特性，一般也称作为安秒特性。

所谓按秒特性是指熔体的熔化电流与溶化时间的关系，如左图所示。

从特性曲线上可以看出，熔断器的熔断时间与通过熔体的电流大小有关，同时存在熔断电流与不熔断电流的分界线，此分界电流称为最小熔断电流I R。

熔断器的额定电流Ie必须小于最小熔断电流。

熔断器的最小熔断电流I R与额定电流I.e.之比称为熔断器的熔化系数，熔化系数主要取决于熔体的材料、工作温度和结构。

一般情况下，当通过的电流不超过1.25 Ie.时，熔体将长期工作；当电流不超过2 Ie.时，约在30s～40s后熔断；当电流达到2.5 Ie.时，约在8s左右熔断；当电流达到4 Ie.时，约在2s左右熔断；当电流达到10 Ie.时，熔体瞬时熔断。

所以当电路发生短路时，短路电流使熔体瞬时熔断。

3、熔断器的图形符号表示如图所示。

文字符号用FU表示。

4、（1）第1部分：R第2部分：指熔断器类型：字母:C——插入式;L——螺旋式;M——密封式;T——填料式;S——快速熔断;X——报警信号。

低压熔断器的几个主要参数之间的关系低压熔断器（Low Voltage Fuse）是一种用于保护电气设备或电路免受电流过载和短路等各种故障的安全装置。

它通常由一个熔断体和可拉出式座子（Base）组成。

熔断体一般由导体、绝缘物质和电阻丝等构成。

低压熔断器的主要参数包括额定电压（Rated Voltage）、额定电流（Rated Current）、熔断容量（Breaking Capacity）和操作特性（Operation Characteristics）等。

首先，额定电压是指熔断器可以安全工作的最高电压。

通常情况下，额定电压是固定的，而熔断器必须工作在其额定电压以下，以确保其正常运行。

额定电压通常在低压熔断器的外壳上标明。

其次，额定电流是指熔断器可以安全传输的最大电流。

这是一个重要的参数，用于选择和安装熔断器以确保其能够在正常工作范围内。

额定电流通常也在低压熔断器的外壳上标明。

另外，熔断容量是指熔断器可靠地切断过载电流或短路电流的能力。

它取决于熔断器的构造和材料。

当过载电流或短路电流超过熔断容量时，熔断器内的电阻丝会熔断，切断电路，以保护电气设备。

熔断容量通常在低压熔断器的外壳上以一个特定的值标明。

最后，操作特性是指熔断器在正常和故障条件下的工作特性。

主要包括两个方面，即熔断器的时间-电流特性和熔断器的断容保护特性。

时间-电流特性是指熔断器在不同电流下的熔断时间。

断容保护特性是指熔断器在短路电流等故障条件下的工作，可以有效地保护电气设备免受损坏。

总的来说，低压熔断器的额定电压、额定电流、熔断容量和操作特性之间存在一定的关系。

首先，额定电压决定了熔断器能够安全工作的范围，通常与电气设备的额定电压匹配。

其次，额定电流决定了熔断器可传输的最大电流，必须根据电路负载和设备额定电流进行选择。

熔断容量决定了熔断器的切断能力，必须满足电路故障电流的要求。

最后，操作特性决定了熔断器在不同负载和故障条件下的响应特性，以确保电气设备的安全运行。

低压熔断器动作曲线
低压熔断器的动作曲线通常由熔断器的I2t特性曲线表示。

I2t特性曲线是描述熔断器在电流通过时所产生的热效应与时间关系的曲线。

在I2t特性曲线上，横轴表示电流I（单位通常是安培），纵轴表示热效应I2t（单位通常是安培平方秒）。

当熔断器通过电流时，其内部的金属丝会发热并产生热量。

随着时间的推移，热量会累积，导致金属丝的温度上升。

当金属丝的温度达到其熔点时，金属丝会熔断，从而断开电流。

在I2t特性曲线上，我们可以看到不同的区域。

在正常工作区域，电流通过熔断器时产生的热量较小，不会导致金属丝熔断。

而在短路区域，电流通过熔断器时产生的热量较大，可能导致金属丝熔断。

需要注意的是，不同的熔断器型号和规格具有不同的I2t特性曲线。

因此，在实际应用中，需要根据具体的熔断器型号和规格选择合适的保护方案。
