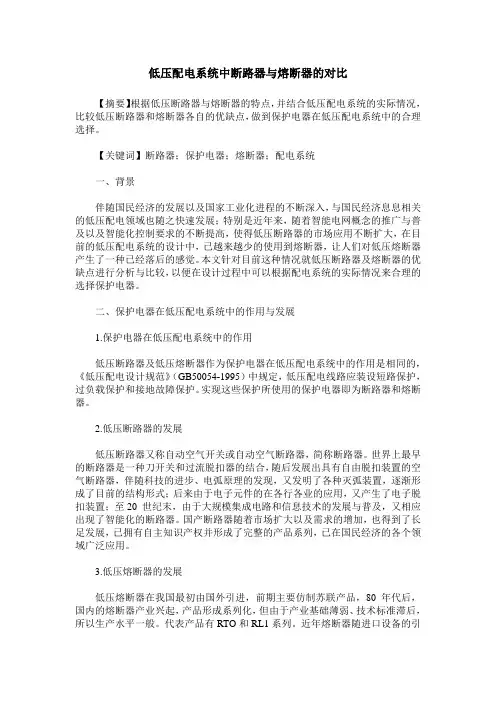

低压配电系统中断路器与熔断器的对比【摘要】根据低压断路器与熔断器的特点，并结合低压配电系统的实际情况，比较低压断路器和熔断器各自的优缺点，做到保护电器在低压配电系统中的合理选择。
【关键词】断路器；保护电器；熔断器；配电系统一、背景伴随国民经济的发展以及国家工业化进程的不断深入，与国民经济息息相关的低压配电领域也随之快速发展；特别是近年来，随着智能电网概念的推广与普及以及智能化控制要求的不断提高，使得低压断路器的市场应用不断扩大，在目前的低压配电系统的设计中，已越来越少的使用到熔断器，让人们对低压熔断器产生了一种已经落后的感觉。
本文针对目前这种情况就低压断路器及熔断器的优缺点进行分析与比较，以便在设计过程中可以根据配电系统的实际情况来合理的选择保护电器。
二、保护电器在低压配电系统中的作用与发展1.保护电器在低压配电系统中的作用低压断路器及低压熔断器作为保护电器在低压配电系统中的作用是相同的，《低压配电设计规范》（GB50054-1995）中规定，低压配电线路应装设短路保护，过负载保护和接地故障保护。
实现这些保护所使用的保护电器即为断路器和熔断器。
2.低压断路器的发展低压断路器又称自动空气开关或自动空气断路器，简称断路器。
世界上最早的断路器是一种刀开关和过流脱扣器的结合，随后发展出具有自由脱扣装置的空气断路器，伴随科技的进步、电弧原理的发现，又发明了各种灭弧装置，逐渐形成了目前的结构形式；后来由于电子元件的在各行各业的应用，又产生了电子脱扣装置；至20 世纪末，由于大规模集成电路和信息技术的发展与普及，又相应出现了智能化的断路器。
国产断路器随着市场扩大以及需求的增加，也得到了长足发展，已拥有自主知识产权并形成了完整的产品系列，已在国民经济的各个领域广泛应用。
3.低压熔断器的发展低压熔断器在我国最初由国外引进，前期主要仿制苏联产品，80年代后，国内的熔断器产业兴起，产品形成系列化，但由于产业基础薄弱、技术标准滞后，所以生产水平一般。

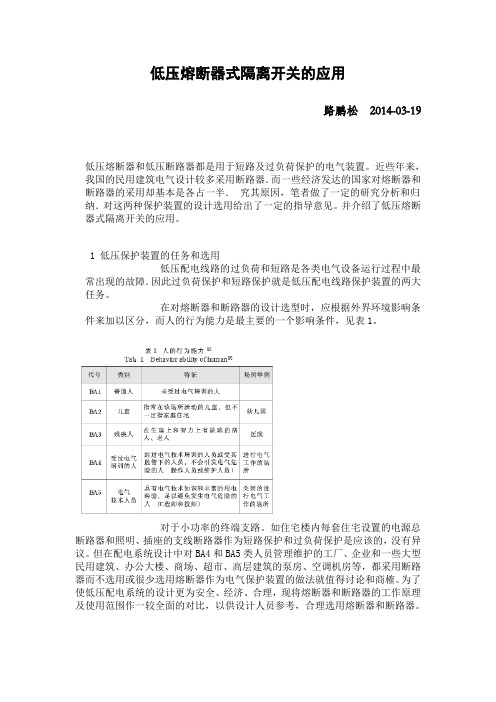

低压熔断器式隔离开关的应用路鹏松2014-03-19低压熔断器和低压断路器都是用于短路及过负荷保护的电气装置。
近些年来，我国的民用建筑电气设计较多采用断路器．而一些经济发达的国家对熔断器和断路器的采用却基本是各占一半．究其原因，笔者做了一定的研究分析和归纳．对这两种保护装置的设计选用给出了一定的指导意见。
并介绍了低压熔断器式隔离开关的应用。
1 低压保护装置的任务和选用低压配电线路的过负荷和短路是各类电气设备运行过程中最常出现的故障．因此过负荷保护和短路保护就是低压配电线路保护装置的两大任务。
在对熔断器和断路器的设计选型时，应根据外界环境影响条件来加以区分，而人的行为能力是最主要的一个影响条件，见表1。
对于小功率的终端支路。
如住宅楼内每套住宅设置的电源总断路器和照明、插座的支线断路器作为短路保护和过负荷保护是应该的，没有异议。
但在配电系统设计中对BA4和BA5类人员管理维护的工厂、企业和一些大型民用建筑、办公大楼、商场、超市、高层建筑的泵房、空调机房等，都采用断路器而不选用或很少选用熔断器作为电气保护装置的做法就值得讨论和商榷。
为了使低压配电系统的设计更为安全、经济、合理，现将熔断器和断路器的工作原理及使用范围作一较全面的对比，以供设计人员参考，合理选用熔断器和断路器。
2 断路器断路器结构复杂，用于短路保护的电磁式快速脱扣器和承担过负荷保护的双金属脱扣器是两个相互独立的装置。
2．1 非选择型断路器2．1．1 主要优点a．断路器因故障断开后，可手动复位，不必更换元件，但在切断大短路电流后需要维护。
b．有反时限特性的长延时脱扣器和瞬时电流脱扣器两段保护功能，分别作为过负荷和短路保护用。
c．带电操机构时可实现遥控。
2．1．2 主要缺点a．上下级非选择型断路器间难以实现选择性切断，故障电流较大时，很容易导致上下级断路器均瞬时断开。
b．运行可靠性较差。
c．运行维护成本较高。
d．部分断路器分断能力较小。
如额定电流较小的断路器装设在靠近大容量变压器出线位置时，会使整个系统的分断能力下降，现已有高分断能力的产品可以满足，但价格较高。

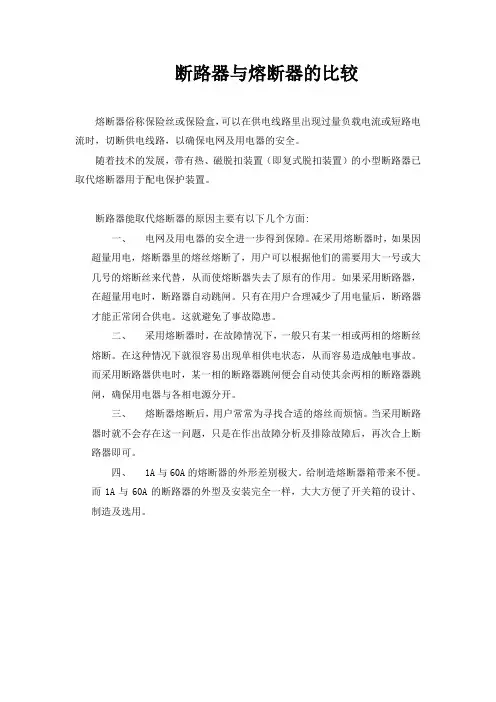

断路器与熔断器的比较
熔断器俗称保险丝或保险盒，可以在供电线路里出现过量负载电流或短路电流时，切断供电线路，以确保电网及用电器的安全。
随着技术的发展，带有热、磁脱扣装置（即复式脱扣装置）的小型断路器已取代熔断器用于配电保护装置。
断路器能取代熔断器的原因主要有以下几个方面:
一、电网及用电器的安全进一步得到保障。
在采用熔断器时，如果因
超量用电，熔断器里的熔丝熔断了，用户可以根据他们的需要用大一号或大几号的熔断丝来代替，从而使熔断器失去了原有的作用。
如果采用断路器，在超量用电时，断路器自动跳闸。
只有在用户合理减少了用电量后，断路器才能正常闭合供电。
这就避免了事故隐患。
二、采用熔断器时，在故障情况下，一般只有某一相或两相的熔断丝
熔断。
在这种情况下就很容易出现单相供电状态，从而容易造成触电事故。
而采用断路器供电时，某一相的断路器跳闸便会自动使其余两相的断路器跳闸，确保用电器与各相电源分开。
三、熔断器熔断后，用户常常为寻找合适的熔丝而烦恼。
当采用断路
器时就不会存在这一问题，只是在作出故障分析及排除故障后，再次合上断路器即可。
四、1A与60A的熔断器的外形差别极大。
给制造熔断器箱带来不便。
而1A与60A的断路器的外型及安装完全一样，大大方便了开关箱的设计、制造及选用。
低压熔断器和断路器的比较和应用低压熔断器和断路器是电力系统中常见的两种电气保护设备。
它们的作用是在电路中出现过载、短路等故障时，自动切断电路，保护电器设备及人身安全。
在实际应用中，熔断器和断路器都有其各自的优点和特点，需要根据具体的电力系统结构、负载特点、设备要求等多方面因素选择使用。
首先，简单介绍一下低压熔断器和断路器的基本原理和特点：1. 低压熔断器：低压熔断器是一种保护电路的装置，它采用金属导体引线作为熔丝，当电路中过载或短路时，熔丝被加热，熔断丝的熔断量可以根据负载电流和断路时间来选择。
低压熔断器有以下特点：简单、可靠、价格低廉。
它适用于额定电压低于1000V、额定电流小于1000A的电路保护。
2. 断路器：断路器是一种主动式保护器件，它不同于熔断器的是，它可以在保护电路后主动恢复电路。
当电路中发生过载或短路时，断路器会及时切断电流，避免设备及线路的损坏。
并且，断路器除了过载及短路保护外，还具有欠电压、过电压、地故障等多种保护功能。
断路器有以下特点：能够及时切断电路，对电气设备的保护更加完全。
断路器适用于电流高、电压大、频繁开关、需要多重保护等场合。
接下来，对低压熔断器和断路器进行比较：1. 保护功能：低压熔断器只具有过载、短路保护功能，而断路器不仅具有过载和短路保护，还可实现过电流、过电压、欠电压、地故障等多项保护功能。
2. 切断能力：断路器的切断能力比熔断器强，可以实现大电流切断和频繁开关，可以满足高电压大电流、高频次开关的电路保护要求。
3. 使用寿命：熔断器的使用寿命比断路器要短。
由于熔丝在保护电路后需要更换，所以使用寿命受到熔丝的耐久程度的限制，而断路器则不需要更换内部零件，使用寿命较长。
4. 安全系数：熔断器相对于断路器来说，具有较低的安全系数。
在熔断器保护电路的过程中，如果熔丝被损坏或热量不均匀，可能导致保护失败，而断路器则在保护电路的过程中具有更高的可靠性和安全性。
最后，对低压熔断器和断路器在实际应用中的使用进行简述：低压熔断器适用于电气负载电流小、额定电压低的场合，如办公楼、商场等室内配电系统。

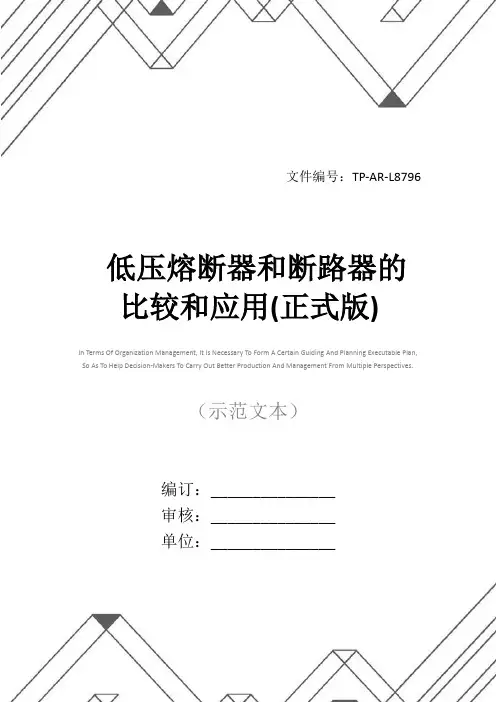

文件编号：TP-AR-L8796In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.（示范文本）编订：_______________审核：_______________单位：_______________低压熔断器和断路器的比较和应用(正式版)低压熔断器和断路器的比较和应用(正式版)使用注意：该安全管理资料可用在组织/机构/单位管理上，形成一定的具有指导性，规划性的可执行计划，从而实现多角度地帮助决策人员进行更好的生产与管理。
材料内容可根据实际情况作相应修改，请在使用时认真阅读。
1.问题的提出“都什么年代了，还使用熔断器！”“熔断器已经过时了！”这话似乎很有道理，但又是一个实际面对的技术问题。
真的，近十多年来，无论是工业建筑、民用建筑和户外装置的低压配电系统设计中，使用低压熔断器越来越少，大多数甚至千篇一律地使用低压断路器；与之相对应的是低压配电箱中装设熔断器的也大大减少。
在低压配电系统保护电器的应用中，笔者认为这是一个不正确的或不全面的认识。
因此，有必要对熔断器和断路器（以下均指低压）进行一些比较和分析，以能更正确、合理地选用这两种保护电器。
2.配电线路保护和保护电器的发展2.1配电线路保护要求低压配电线路，为了防护在发生故障（如过载、短路和接地故障）时危及人身安全（间接接触导致的电击），或是线路过热而导致损坏甚至引起电气火灾，配电线路应有必要的防护措施，以保护线路安全和用电安全。
由于低压配电线路遍布各种建筑以致户外各处，发生故障的几率大，而且有大量非专业人员可能接触，更显得这种防护特别重要。
低压断路器和低压熔断器的选用及比较低压配电系统通常采用低压断路器和熔断器作短路保护，尽管两者在作短路保护的功能是相同的，但它们在使用上也有很大区别和不同，电气工程技术人员应该了解并掌握它们的选择和使用上的差异。
一、低压断路器低压断路器（LowV oltageCircuitBreakers）又称之为自动空气开关或空气断路器，是一种不仅可以接通和分断正常负荷电流和过负荷电流，还可以接通和分断短路电流的低压开关电器。
低压断路器在电路中除起控制作用外，还具有一定的保护功能，如过负荷、短路、欠压等保护功能。
它可用来分配电能、不频繁地启动电动机，对电源线路及电动机等实行保护，当供电回路发生严重的过载、短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等组合。
低压断路器在分断故障电流后一般不需要更换其内部零部件，使用方便，已广泛应用于交直流低压配电系统各级馈出线，各种机械设备的电源控制和用电终端的控制和保护，包括用于不频繁地起动电动机及操作转换电路中。
1.低压断路器的分类低压断路器的分类方式较多，通常分为以下几种：（1）按交直流系统的不同，分为低压交流断路器和低压直流断路器。
（2）按灭弧介质分，有空气式和真空式，但目前使用的多为空气式低压断路器。
（3）按使用类别分，无选择型（保护装置参数不可调）和有选择型（保护装置参数可调）两类：A类：在短路情况下，断路器无明确指明用作串联在负载侧的另一短路保护装置的选择性保护，即在短路情况下，无选择性保护所需要的人为短延时，因而无短时耐受电流要求。
B类：在短路情况下，断路器明确指明用作串联在负载侧的另一短路保护装置的选择性保护，即在短路情况下，可实现选择性保护，有人为短延时（可调节），因而有短时耐受电流要求。
（4）按结构型式分框架断路器（ACB：AirCircuitBreakers）：也称万能式断路器，将所有的零部件都安装在一个绝缘的或金属的框架上，有较多的结构变化、较多种的脱扣器、较多数量的辅助触头，一般选择性断路器，特别是大容量断路器，多设计成框架断路器。
低压熔断器和断路器的分析一、背景和引言低压熔断器和断路器是电气设备中常见的保护设备之一。
它们的作用是在电路中感知不正常的电流和电压，并在必要时切断电路，以保护电气设备和人身安全。
本文将对低压熔断器和断路器的概念、分类、原理和应用进行分析。
二、概念和分类1. 低压熔断器低压熔断器是一种能够在电路中感知过载电流和短路电流，从而使熔丝熔断切断电路的保护装置。
熔断器通常由导体、熔丝和基座组成。
其分类主要有以下几种：•一次性熔断器：在一次过载或短路后就失效，需要更换。
•分断式熔断器：可以在熔丝熔断后拆卸出来，便于更换。
•可恢复熔断器：能够在熔丝熔断后重新复位，恢复电路的通断状态。
•智能熔断器：除了具有熔断器的基本功能外，还能带有电子保护、故障诊断和通讯等功能。
2. 断路器断路器是保护电气设备的重要设备之一，可以在发生短路、过载等故障时切断电路并保护设备的安全。
其分类主要有以下几种：•空气断路器：使用空气作为绝缘介质，可以分为常规空气断路器和高压SF6断路器。
•液体断路器：使用油作为绝缘介质，可以分为油式断路器和真空式断路器。
•磁悬浮断路器：采用磁悬浮和毫米波感应技术，可以实现无接触、高速断开和高可靠性的断路功能。
三、原理和应用1. 低压熔断器的原理低压熔断器的原理是利用熔丝受热后熔断的原理，对电路中的过载电流和短路电流进行保护。
当熔丝受热温度达到一定程度时，其熔断融化，从而断开电路，保护电气设备。
其中，熔丝的材料和断面积是决定熔丝承受电流能力的关键因素。
2. 断路器的原理断路器的原理是通过控制其可调节的触头间距来切断电路。
当电路中出现过载电流和短路电流时，断路器通过感知电流大小和速度，控制触头间距，使其达到切断电流的目的。
同时，断路器还要满足其可靠性、灵敏度和机械强度等方面的要求。
3. 应用低压熔断器和断路器广泛应用于电气设备的保护和控制中。
例如，低压熔断器通常用于家庭电器、电子电路、工业自动化等方面；断路器则用于电力系统、变电站、发电厂等领域。
低压熔断器和断路器的比较和应用摘要从配电线路的保护要求和保护电器发展的角度，分析和比较了熔断器和断路器的主要优缺点。
在此基础上，给出了设计中有关熔断器和断路器的选型方案。
指出应正确认识熔断器和断路器各自的作用和特点，以及他们在不同条件下所发挥的作用。
关键词：熔断器断路器选择性保护第一章. 问题的提出“都什么年代了，还使用熔断器！”“熔断器已经过时了！”这话似乎很有道理，但又是一个实际面对的技术问题。
真的，近十多年来，无论是工业建筑、民用建筑和户外装置的低压配电系统设计中，使用低压熔断器越来越少，大多数甚至千篇一律地使用低压断路器；与之相对应的是低压配电箱中装设熔断器的也大大减少。
在低压配电系统保护电器的应用中，笔者认为这是一个不正确的或不全面的认识。
因此，有必要对熔断器和断路器（以下均指低压）进行一些比较和分析，以能更正确、合理地选用这两种保护电器。
第二章. 配电线路保护和保护电器的发展2.1 配电线路保护要求低压配电线路，为了防护在发生故障（如过载、短路和接地故障）时危及人身安全（间接接触导致的电击），或是线路过热而导致损坏甚至引起电气火灾，配电线路应有必要的防护措施，以保护线路安全和用电安全。
由于低压配电线路遍布各种建筑以致户外各处，发生故障的几率大，而且有大量非专业人员可能接触，更显得这种防护特别重要。
最主要的防护措施就是在各级配电线路装设保护电器，以保证在电路发生故障时，能有效地断开故障电路。
这些保护应符合GB50054-95《低压配电设计规范》的有关规定。
为此，各级线路不仅要设置保护电器，还必须要正确整定其参数，以保证在规定的时间内可靠切断故障；还要求应有选择地切断电路，即要求最靠近故障点的保护电器动作，而其上级的保护电器不动作，以使得切断电路的范围最小。
2.2 保护电器的类型和发展保护电器主要有两种：一是断路器，二是熔断器。
断路器类型很多，从与本文相关的保护特性看，有非选择型和选择型断路器两大类；此外，还有带漏电防护的断路器。
这些保护电器各有自身的特点，自然也有其不足之处，应根据配电系统各自的具体条件和要求选用，不能简单的用先进或落后给予评价。
在当今世界，特别是一些发达国家，断路器产品和技术发展十分迅速，不断研制出更新型、保护功能更完善的断路器。
近十年来，差不多每十年左右更新换代一次，一直到推出功能完善、具有通信模块的智能型断路器，为配电线路防护提供了性能极佳的保护电器。
近20 年来，我国电器工业发展十分迅速，断路器产品紧跟国际先进技术潮流，研制了多种智能型断路器，为配电线路提供了更完善的保护功能。
但是，在欧美一些发达国家，并没有因为断路器的快速发展而淘汰熔断器，也没有把熔断器视作落后或过时的产品。
据知，在德、法等国家如西门子、溯高美等电器公司，不但仍生产熔断器，还继续研制新的产品，技术上也不断进步。
从这些方面说明：断路器是先进的保护电器，而熔断器也绝非过时或落后的产品。
应该说，两者相辅相成，各有自己的应用范围。
第三章. 熔断器和断路器的比较现就熔断器和断路器的保护性能和其他特点进行比较，断路器则按非选择型和选择型两类分别叙述。
3.1 熔断器（1）熔断器的主要优点和特点①选择性好。
上下级熔断器的熔断体额定电流只要符合国标和IEC标准规定的过电流选择比为1.6：1 的要求，即上级熔断体额定电流不小于下级的该值的1.6 倍，就视为上下级能有选择性切断故障电流；②限流特性好，分断能力高；③相对尺寸较小；④价格较便宜。
（2）熔断器的主要缺点和弱点①故障熔断后必须更换熔断体；②保护功能单一，只有一段过电流反时限特性，过载、短路和接地故障都用此防护；③发生一相熔断时，对三相电动机将导致两相运转的不良后果，当然可用带发报警信号的熔断器予以弥补，一相熔断可断开三相；④不能实现遥控，需要与电动刀开关、开关组合才有可能。
3.2 非选择型断路器（1）主要优点和特点①故障断开后，可以手操复位，不必更换元件，除非切断大短路电流后需要维修；②有反时限特性的长延时脱扣器和瞬时电流脱扣器两段保护功能，分别作为过载和短路防护用，各司其职；③带电操机构时可实现遥控。
（2）主要缺点和弱点①上下级非选择型断路器间难以实现选择性切断，故障电流较大时，很容易导致上下级断路器均瞬时断开；②相对价格略高；③部分断路器分断能力较小，如额定电流较小的断路器装设在靠近大容量变压器位置时，会使分断能力不够。
现在有高分断能力的产品可以满足，但价较高。
3.3 选择型断路器（1）主要优点和特点①具有非选择性断路器上述各项优点；②具有多种保护功能，有长延时、瞬时、短延时和接地故障（包括零序电流和剩余电流保护）保护，分别实现过载、断路延时、大短路电流瞬时动作及接地故障防护，保护灵敏度极高，调节各种参数方便，容易满足配电线路各种防护要求。
另外，可有级联保护功能，具有更良好的选择性动作性能；③现今产品多具有智能特点，除保护功能外，还有电量测量、故障记录，以及通信借口，实现配电装置及系统集中监控管理。
（2）主要问题①价格很高，因此只宜在配电线路首端和特别重要场所的分干线使用；②尺寸较大。
第四章. 配电线路特点和保护电器选型4.1 配电线路特点和对保护电器的要求（1）配电系统通常有树干式和放射式两类，还有两者的混合系统。
一般树干式系统的干线较长，对保护电器要求较高，往往需要高档保护电器，即选择型断路器。
（2）配电线路可分为主干线、分干线和末端线路三种。
主干线是从变电所低压配电屏引出的馈电线，当为树干式线路，此干线容量很大时，通常使用母干线。
（3）末端线路是直接连接用电设备，短路或接地故障时，要求尽快甚至瞬时切断电路，无选择性要求。
4.2 配电线路故障特点（1）短路和接地故障，发生在末端回路多，大约占到90%以上，特别是插座回路更是如此，原因是插头、插座和移动电器及其导线和接头等较容易出故障；（2）就故障类型而言，接地故障多，相间短路少，前者约占80%~90%；（3）电动机等设备的末端回路，通常是过载多，短路故障较少，电动机的过载约占80%以上，而过载是用热继电器保护的，不会使熔断器、断路器动作。
4.3 保护电器选型方案根据前面叙述的电路故障特点和几种保护电器性能的比较，提出保护电器选型方案的建议。
本文只论述熔断器和断路器的选型方案，而不涉及保护电器参数的整定。
（1）以下位置应选用选择型断路器①变压器低压出线的总开关；②变电所低压配电屏引出的母干线，或引出的电流容量较大（如500A 以上）的树干式线路的保护；③重要场所的低压配电屏引出的电流容量较大（如300A 以上）的放射式线路保护。
（2）以下位置可选用非选择型断路器①末端回路的保护；②靠近末端回路的上一级分干线的保护，当供给用电设备不多，且偶然停电影响不太大时。
（3）以下位置宜选用熔断器①配电线路中间各级分干线的保护；②变电所低压配电屏引出的电流容量较小（如300A 以下）的主干线的保护；③有条件时也可用作电动机末端回路的保护，但此处不宜选用gG型熔断器（即全范围分断、一般用途的熔断器），而应选用aM型熔断器（即部分范围分断、电动机保护用熔断器）。
因aM 型熔断器选用的熔断体额定电流比gG 型小得多，有利于提高保护灵敏性，也避免了使上级保护电器选的过大。
（4）保护电器选型综合方案各级线路保护电器选型建议列于表1。
表1各级线路的保护电器选型建议注: 1) 选择型断路器.熔断器(aM熔为aM型).非选择型熔断器.2)括号内为可选方案.第五章. 关于合理应用熔断器的建议（1）正确认识熔断器在配电线路保护的作用和地位，熔断器和断路器其特点，在不同条件下发挥作用。
（2）修订熔断器产品标准。
现行熔断器国家标准GB13539.1-92 和GB13539.2-92 是1992 年颁布实施的，系等效采用IEC269 标准，IEC 已于1998 年和1999 年修订了该标准，建议及时修订该国标，使熔断器标准跟上国际先进水平。
（3）努力提高熔断器产品水平。
由于对熔断器应用的一些不正确理解和其他原因，近年来该产品市场不景气，一些企业技术进步较少。
希望能按新的IEC 标准和新修订国标，必要时引进国外先进技术，生产更高水平、更多品种的产品，如aM 系列熔断器等产品。
（4）低压配电成套装置和配电箱，应有一定数量的熔断器方案，以供配电设计人员和用户选用。
第六章. 微型断路器介绍微型断路器(以下简称MCB)是建筑电气终端配电装置中使用最广泛的一种终端保护电器。
MCB虽然是一种终端电器。
但它量大面广，若选用了不合适的MCB，造成的损失也是惨重的。
本文根据MCB的常用电气参数谈MCB的正确选用方法。
McB的额定分断能力额定分断能力就是在保证断路器不受任何损坏的前提下能分断的最大短路电流值。
现在市场上见到的MCB，根据各制造厂商提供的有关技术资料和设计手册，一般有4．5kA、6kA、10kA等几种额定分断能力。
我们在选用MCB时，应当像选用MCCB(塑壳断路器)、ACB(框架式断路器)一样，计算在该使用场合的最大短路容量，再选择MCB。
如果MCB的额定分断能力小于被保护范围内的短路故障电流，则在发生故障时，不但不能分断故障线路，还会因MCB的分断能力过小而引起MCB的爆炸，危及人身和其它电气设备线路的安全运行。
低压配电线路的短路电流与该供电线路的导线截面、导线敷设方式、短路点与电源距离长短、配电变压器的容量大小、阻抗百分比等电气参数有关。
一般工业与民用建筑配电变压器低压侧电压多为0．23／O．4LV，变压器容量大多为1600kVA及以下，低压侧线路的短路电流随配电容量增大而增大。
对于不同容量的配变，低压馈线端短路电流是不同的。
一般来说，对于民用住宅、小型商场及公共建筑，由于由当地供电部门的低压电网供电，供电线路的电缆或架空导线截面较细，用电设备距供电电源距离较远，选用4．5kA及以上分断能力的MCB即可。
对于有专供或有10kV变配电站的用户，往往因供电线路的电缆萍面较粗，供电距离较短，应选用6kA及以上额定分断能力的MCB。
而对于如变配电站(站内使用的照明、动力电源直接取自于低压总母排)以及大容量车间变配电站(供车间用电设备)等供电距离较短的类似场合，则必须选用10kA及以上分断能力的MCB，具体设计时还必须进行校验。
此外，特别要注意的三点是：1．随着现代建筑物中配变容量的增大；大容量母线槽的使用以及用电设备与电源间的距离在缩短等各种因素，使供电线路末端的短路电流也在不断地增大，特别是一些高档的写字楼、办公楼、宾馆及大型商场等公共建筑，这类场合使用的MCB，在设计时应加以注意。
2．MCB有两个产品标准：一个是IEC898《家用装置及类似装置用断路器》(GBl0963—1999)；另一个是IEC947—2《低压开关设备及控制设备低压断路器》。
