船舶电气设备及系统大连海事大学船舶照明系统管理课件

船舶电气设备及系统
2021/4/21
课件

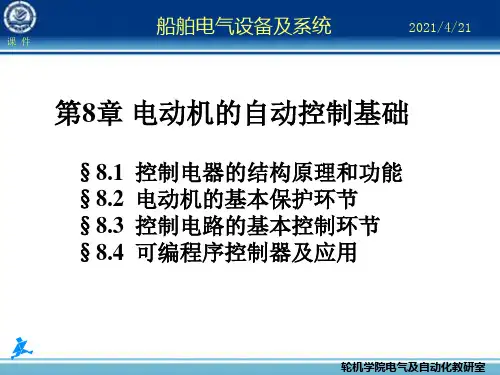

第8章 电动机的自动控制基础
§8.1 控制电器的结构原理和功能 §8.2 电动机的基本保护环节 §8.3 控制电路的基本控制环节 §8.4 可编程序控制器及应用
轮机学院电气及自动化教研室
船舶电气设备及系统
2021/4/21
课件
内容简介
本章首先介绍常用的控制电器如 继电器、接触器等，讲述组成电 器控制线路的基本规则；之后， 分析可编程控制器的工作原理。
轮机学院电气及自动化教研室
船舶电气设备及系统
2021/4/21
课件
§8.1 控制电器的结构原理和功能
常用低压电器
其 他 电 器
行 程 开 关
钮 如 按、直 动式滚 动 式
微 动 式
刀
开 关 等
熔自
断动
器空
气
快螺管 断
速旋式 路
式塞 器
式 式
开装 敞置
式式
继 电 器 压速温 时 力度度 间 继继继 继 电电电 电 器器器 器 半空直 导气流 体阻电 式尼磁 式式
2021/4/21
轮机学院电气及自动化教研室
船舶电气设备及系统
2021/4/21
课件
2．熔断器的选用
（1）电灯支路：熔体额定电流≥支路上所有电灯的工 作电流之和。
（2）单台直接起动电动机：熔体额定电流＝ （1．5～
2．5）×电动机额定电流
（3）配电变压器低压侧：熔体额定电流＝（1～1．2）
×变压器低压侧额定电流
按主触头控制的电路种类分有：
●交流接触器、直流接触器 、切换电容接触器等 ；
按电磁机构的励磁方式分有：
●直流励磁操作与交流励磁操作两种 。

§14-2.船舶照明电光源
本节主要内容有两个部分
1.热辐射电光源； 2.气体放电电光源。 电光源两大类：1.热辐射光源（白炽灯、卤 钨灯）；2.气体放电光源（荧光灯、高压汞灯、 高压钠灯、金属卤化物灯、汞氙灯）。
一、热辐射电光源
原理：热辐射电光源都是用电能加热 灯丝至白炽而发光。
白炽灯：优点：结构简单、使用灵活 ，可瞬时点燃、无频闪、可调光、可任意 位置点燃。
注意：照度是射入，亮度则是射出。 物理量单位 —— 主要知道：1.光通量：流明 （lm）；2.发光强度：坎德拉（cd）；3.照度：勒 克司（lx）；4.亮度：坎/平方米（cd/m2）。 此外，应该知道显色指数的定义；闪烁效应看 不出物体转动；发光效率定义等概念。
[第一节要点]：光对人眼的功能，常用物理量的概 念及对照度的要求。
二、照明器与照度
影响平均照度的因素：1.光源光通Fn ，2.照明 器数量N，3.照明器分布，4.舱室面积A，5.减光系 数K，6.利用系数u。
计算：Eav=Fn×N×u×K/A。—— 了解即可。 K与环境干净程度有关（0.8/0.7/0.6）；u是指 计算工作面得到光通量与照明器输出光通量之比， 与舱壁等反射材料、室形指数i等有关。 室形指数：i = 长 a × 宽 b / [高 h ×（长 a × 宽 b ）]。
荧光灯：
预热式低压汞蒸 气放电灯。
启动器：简单的 自动开关。
特点：表面亮度低、表面温度低、光效高、寿命长、 显色性较好、光通分布均匀；不能频繁开关，电压低时有 跳光现象，过低则熄灭。
高压汞灯与高压钠灯
高压汞灯：原理：发紫外线光，经荧光物质变为可见光。 工作温度高，泡内汞蒸气压力高。
特点：光效高、成本低、 寿命长、耐震性能好、不受恶 劣气候条件影响。但电压降低 可熄灭，点燃时间长，不适合 频繁开关场所。

气体放电灯工作原理：利用电场（高压）加速自由电 子，使之撞击气体或金属蒸气原子电离，形成自持放电， 电离后的原子能释放能量辐射光子。稳定放电后，应进行 限流。
荧光灯：
预热式低压汞蒸 气放电灯。
启动器：简单的 自动开关。
特点：表面亮度低、表面温度低、光效高、寿命长、 显色性较好、光通分布均匀；不能频繁开关，电压低时有 跳光现象，过低则熄灭。
高压汞灯与高压钠灯
高压汞灯：原理：发紫外线光，经荧光物质变为可见光。 工作温度高，泡内汞蒸气压力高。
特点：光效高、成本低、 寿命长、耐震性能好、不受恶 劣气候条件影响。但电压降低 可熄灭，点燃时间长，不适合 频繁开关场所。
高压钠灯：—— 起辉原理似荧光灯。 结构：与高压汞灯相似，但无辅助
电极，要求更高的起动电压。 特点：光效高、透雾性及光通维持
手提式
防水灯具：
吸顶式
照明器的应用
舱室：1.最高顶部多为大功率直照式白炽灯或荧光高 压汞灯；2.各层顶棚多为防水型白炽灯和荧光灯；3.荧光 灯配有机玻璃罩，内有2～4只灯，配24V、15W应急灯座； 4.冷藏舱一般为白炽灯，不许用荧光灯（启动困难）。
内走道、楼梯、穿堂厅间：照明器多为吸顶式，内设 应急灯座。居室照明发展的趋势是集中控制（除分散控制 外，床边设集中控制）。

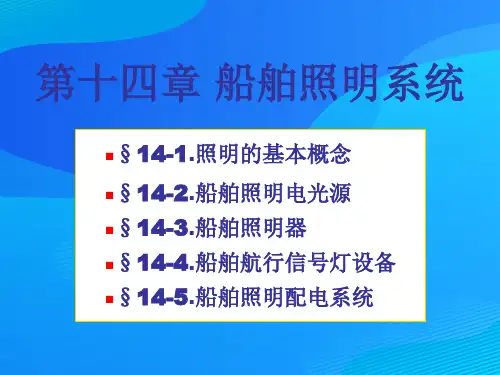

§14-1.照明的基本概念
本节主要内容有两个部分
1.光与视觉； 2.常用照明技术物理量和参数。 本节的知识点是了解性质的，主要知道光的 基本特点及照明的意义；知道常用物理量及其单 位。
照明的意义：安全生产、劳动效率、产品质量、劳 动卫生等方面都要求良好的照明。对于船舶：航行安全 、工作和生活都需要照明。
长弧氙灯
汞氙灯：氙灯加汞，也有长短 弧之分。特点：启动快、再启动容 易、光透性好；但有紫外线辐射。

1）保护接地 为了防止电气设备因绝 缘破坏，使人遭受触电危 险而进行的接地称为保护 接地。 保护接地是将电气设备 的金属外壳与船体钢结构 件作良好的电气连接。 保护接地是用于三相 三线绝缘系统，它的作 用在于确保人身安全。
2）工作接地
为保证电气设备 在正常工作情况下可 靠运行所进行的接地 称为工作接地。如电 力系统中性点接地的 三相四线制系统，电 焊机的接地线等，都 是通过接地线构成回 路而工作的。

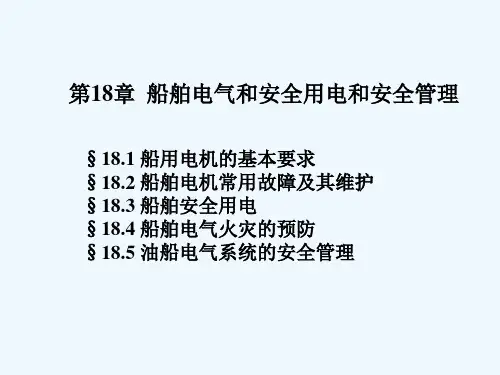

18.5.2 油船静电起火的预防
1. 静电的产生：
2. 无论是固体、液体或气体，任何两种不 同物质的摩擦，紧密接触—分离，受热受 压都能产生正负电荷分离的静电现象。导 体 在带电物体的影响下，也会感应产生静 电荷。油船静电的形成是一个非常复杂的 过程，产生静电的具体原因主要有众多（ 装卸货油、燃油/蒸汽洗舱、大风浪船舶摇 摆和人体静电等）。
3. 触电急救注意事项
（1）就近拉断电源开关。 （2）将触电者置于通风温暖的处所, 对呼 吸微弱或已停止呼吸的要实施人工呼吸 抢救。
4. 触电安全防护措施 （1）经常检查、维护电气设备的绝缘和壳体 的安全接地, 以消除触电隐患; （2）禁止带电检修设备;
（3）必须按照操作规程及正确的操作方法对 电气设备进行操作;
2）第二类舱室区域与要求 油船的第二类舱室区域包括：
(1)货油泵舱；
(2)水平隔离空舱；
(3)货油舱和垂直隔离空舱上面直接临近的舱室；
(4)储藏输油软管的舱室； (5)货油舱向首尾露天区域；
(6)离爆炸性气体出口3m以内的露天区域。
在第二类舱室区域内安装的电气设备必须满足 如下要求：
对于中性点接地的三相四线制系统中工作的电气设备，一 般采用保护接零的方法，将电气设备在正常情况下不带电 的金属部件与系统零线相接，以实现人体安全保护。

1 Wb =108 Mx
三．磁场强度H
a．用来确定磁场与产生磁场的电流关系，表示不考虑磁 场媒质的磁性（磁导率）时的磁场的强弱和方向。 b ．安培环路公式
c．半径x处的磁场强度 Hx=IN/2πx=IN/lx 或H=IN/L 周长) 其中F=IN为磁动势（磁势）
(lx：半径为x时
单位：安培（A） 且F=Hl H单位：A/m
更正
—— 书上P.3.图1-2-1的“B-H曲线”—— 不准 确。两种情况 —— 考虑剩磁和不考虑剩磁。
铁磁材料的类型
分法：—— 根据磁性能分类。
①. 软磁材料；②.硬磁材料；③.矩磁材料。
特点：—— 磁滞回线面积（形状）不同。 软磁材
料
硬磁材料
矩磁材料
铁磁材料的用途
软磁材料：
用来制造电机、变压器等的铁心。
1～有6章了，学电习动本“机磁课，路就程”和要介“对电绍它机进的学行”就的控是知制识这，；最座基“本小的控制方 法 是城继电市-接”触电器力控系制统，第维7～护1、0章管学理习的及就是电力
拖动 的维基本修控等制所方法必；须。具备的部分知
识。

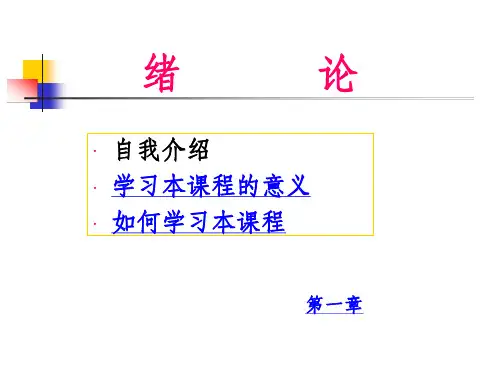

本课程学习方法
认真 ： 特别是开始部分更需要认真。 认真听 ；认真预、复习 ； 认真做作业。
磁场强度H ： H=∑I/l
磁导率——反映的是材料导磁能力。
磁导率μ ：
B=μH
注意：磁路的物理量的单位。
磁场基本物理量
一．磁感应强度B（又称磁通密度） a．意义：表示磁场内某点的磁场强弱和方向。
磁力线方向：磁铁外部N→S 内部S→N
当各点B大小相等，方向相同时为均匀磁场。 b． 带电导体在磁场中受到力作用 ∵B=F/LI
四．磁导率μ

船舶内部通信系统用于船员之间的沟 通，包括对讲机、广播、电话等设备。
船舶导航与通信系统的应用与维护
应用
船舶导航与通信系统的应用广泛，包括 海上运输、渔业、海洋科学考察等领域 。在航行过程中，船员需要熟练掌握各 种设备的操作和维护方法，确保系统的 正常运行。
VS
维护
为了确保船舶导航与通信系统的长期稳定 运行，需要定期进行维护和保养。这包括 对设备的清洁、检查、更换磨损部件等措 施，以及定期进行软件更新和升级。同时 ，船员也需要接受相关培训，提高其维护 和管理能力。
船舶通信系统
船舶通信系统概述
船舶通信系统是确保船舶与外界有效沟 通的重要设备，包括无线电通信、卫星
通信等子系统。
卫星通信
卫星通信利用地球同步卫星作为中继 站，实现全球范围内的通信，包括电
话、传真、数据传输等。
无线电通信
无线电通信是船舶最基本的通信方式， 通过无线电波传输语音、数据和图像 信息。
船舶内部通信
船舶照明系统的设计与安装
船舶照明系统的设计
在船舶照明系统的设计中，需要考虑照明需求、照明效果、 节能环保等方面的因素。同时，还需要根据船只的结构、空 间布局等因素，进行合理的设计，确保照明系统能够满足实 际需求。
船舶照明系统的安装
在安装船舶照明系统时，需要考虑安全、稳定、可靠等方面 的因素。同时，还需要根据设计的方案，进行准确的安装， 确保照明系统能够正常运行，并达到预期的照明效果。
05 船舶自动化系统
船舶自动化系统的组成与功能
总结词：船舶自动化系统的组成与功能
船舶自动化系统主要由船舶自动控制系统、船舶自动监测系统、船舶自动导航系统 等组成，实现对船舶航行、推进、辅助机械等的自动化控制和监测。

B．只能由应急发电机供电
C．不设置分支线路的配电开关
D．不设置照明器的控制开关
答案:A
第33页/共104页
例
第2页/共104页

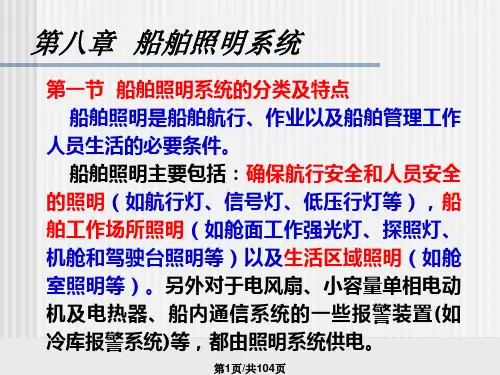

第八章 船舶照明系统
第一节 船舶照明系统的分类及特点 二、船舶照明系统特点 1．正常照明系统(主照明系统) 船舶正常照明系统又称为主照明系统 特点（1）主配电板上照明汇流排直接向各照
明分电箱供电，然后由照明分电箱向邻近舱室或 区域的照明灯具供电；（2）照明电压一般为交、 直流110V或220V；（3）不同舱室和处所均有 不同的照度要求；（4）所有照明灯具均设有控 制开关。
第3页/共104页
第八章 船舶照明系统
1．正常照明系统(主照明系统) 正常照明是全船的主体照明，由船舶主发电机
供电，凡船舶生活和工作所及之处均应照亮。正 常照明包括：
(1)舱室主照明，如顶灯的大部分； (2)局部或辅助照明，如床灯、壁灯、盥洗灯 等； (3)装卸货强光照明； (4)室内外走道半数以上的照明； (5)各舱室必须备有的插座； (6)小于0.25 kW的非重要设备。
第13页/共104页
第八章 船舶照明系统
第一节 船舶照明系统的分类及特点 二、船舶照明系统特点 3．临时应急照明系统（小应急照明） 对有应急照明系统的船舶一般不设置临时应急
照明，但对客船和应急发电机自动起动不能满足 规范要求的货船，还必须设置临时应急照明系统， 用以弥补正常与应急电源转换时带来的短时断电， 保证船舶与旅客的安全。以蓄电池组为应急电源 的船舶，一般不再安装临时应急照明。
第8页/共104页
第八章 船舶照明系统
2．应急照明系统(大应急照明) 规范有明确规定，客船和500总吨以上的货船，
在下列处所必须设置适当数量的应急照明： (1)重要工作舱室，如驾驶舱(包括海图和无线电 作业区域)、消防站、各种控制室等。 (2)各种机器处所，如机舱、舵机舱、应急发电 机室等。 (3)通道、逃生口、梯道及乘人电梯内。

第一页，共60页。
学习第十一章应该(yīnggāi) 注意的点
第十一章学习应注意的几个问题： 1.船舶电力系统如何组成？有什么特点？ 2.船舶电站容量与发电机组数量是根据什么原则确定的？轴带发电
机装置有什么特点和类型？ 3.船舶配电板由什么组成？有哪些作用和特点？ 4.万能式空气断路器组成原理是什么？对发电机采取什么保护？保
第二页，共60页。
本节主要内容有两个部分
1.电力系统组成特点(tèdiǎn)： 主要掌握组成、作用和特点(tèdiǎn)
。 2.电力系统基本参数：
—— 三个基本参数 电制、额定电压、额定频率
第三页，共60页。
组成：船舶电力系统由电源、配电装置、电力网和负载组成 电。源：发电机组和蓄电池。发
电机组（柴油机，基本电源） ，蓄电池作为小应急电源。 配电装置：由开关、母线、保 护电器、自动化装置、测量装 置等组成。作用为分配、保护 监测(jiān cè)控制。
2.照明负载(fùzài)：照明灯具，信号灯（重要设备） ；
3.通讯导航设备：无线电、车钟、电罗经、雷达等（重 要设船备4.舶）其电；他力设系备统：的生特活点用：电——设备主。要3个。
1.独立系统，相对(xiāngduì)容量较小，易受影响；
2.输电距离短，短路破坏大；
3.船舶环境恶劣。
第五页，共60页。
基本参数有3个： —— 1.电流种类；2.电压；3.频率。
电流种类：—— 电制，指交流或是直流。 额定电压：—— 电压等级，电力、照明等。
我国：电力：400/380V；照明：230/220V 。
[注意(zhù yì)]：电源与负载不同。 额定频率：即，工业用电额定频率，简称工频。 [第一节要点—]—：电我力国系为统：组成50（Hz定。义(dìngyì)）；特点；基

一、照明器的类型及其应用
组成：电光源、灯壳、灯罩、附件。
功能：1.根据需要重新配光；2.保护光源不受损坏。
类型：方法有按光源、防护等级、配光特性等。
1.按光源分：白炽灯、荧光灯和各种气体放电灯。
2.按防护等级分：保护型、防水型、防爆型等。
3.按照配光特性分：直接照射型、半直接照射型、漫
射型、半间接型、间接型等5种。
知道对照明系统安装、维护与保护的要求。
