74HC595的工作原理1.寄存器结构2.数据输入数据输入引脚DS用于将要输出到寄存器的数据串行输入。
数据输入在时钟引脚SH_CP上升沿的时候被寄存器读取。
在一系列上升沿时，数据将从DS引脚传输到寄存器的移位寄存器中。
3.时钟控制时钟引脚SH_CP用于控制数据输入和输出的时钟信号。
在上升沿时，移位寄存器中的数据将被更新。
时钟信号可以是单个脉冲或一个周期性的信号。
4.输出使能输出使能引脚ST_CP用于将并行输出的数据锁存并输出到输出引脚。
当输出使能为高电平时，移位寄存器中的数据被锁存，从而将并行输出的数据传递到输出引脚。
当输出使能为低电平时，输出引脚被禁用。
5.级联连接74HC595芯片具有级联连接的能力，这意味着可以连接多个芯片以扩展输出位数。
使用级联连接时，使用一个芯片作为主芯片，而其他芯片作为从芯片。
主芯片的移位寄存器的输出Q7'连接到从芯片的数据输入DS 上，从而将数据串联传输到从芯片的移位寄存器中。
6.清除清除引脚MR用于清除寄存器的内容，将所有位重置为低电平。
MR为低电平时，寄存器将被清除。
通常在Power-On Reset（POR）时使用该引脚，以确保寄存器的初始状态为低电平。
总结起来，74HC595的工作原理是通过串行输入数据，移位寄存器将数据从输入引脚传输到寄存器中。
通过时钟信号控制，数据逐位传送到并行输出引脚。
通过输出使能信号，输出可以锁存并输出到外部设备。
通过级联连接，可以扩展输出位数。
通过清除引脚，可以将寄存器内容重置为初始状态。
这种工作原理使得74HC595可用于控制大量数字输出，如LED 显示屏、继电器、数码管等。
74hc595的引脚功能和作用描述74HC59574HC595是硅结构的CMOS器件，兼容低电压TTL电路，遵守JEDEC标准。
74HC595是具有8位移位寄存器和一个存储器，三态输出功能。
移位寄存器和存储器是分别的时钟。
数据在SHcp 的上升沿输入，在STcp的上升沿进入的存储寄存器中去。
如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。
移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
8位串行输入/输出或者并行输出移位寄存器，具有高阻关断状态。
三态。
[编辑本段]特点8位串行输入/8位串行或并行输出存储状态寄存器，三种状态输出寄存器可以直接清除100MHz的移位频率[编辑本段]输出能力并行输出，总线驱动；串行输出；标准中等规模集成电路595移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
[编辑本段]参考数据CPD决定动态的能耗，PD＝CPD×VCC×f1+∑(CL×VCC2×f0) F1＝输入频率，CL＝输出电容f0＝输出频率（MHz）Vcc=电源电压[编辑本段]引脚说明符号引脚描述Q0…Q7 15，1，7 并行数据输出GND 8 地Q7’9 串行数据输出MR 10 主复位（低电平）SHCP 11 移位寄存器时钟输入STCP 12 存储寄存器时钟输入OE 13 输出有效（低电平）DS 14 串行数据输入VCC 16 电源[编辑本段]功能表输入输出功能SHCP STCP OE MR DS Q7’Qn ××L ↓×L NC MR为低电平时仅仅影响移位寄存器×↑L L ×L L 空移位寄存器到输出寄存器××H L ×L Z 清空移位寄存器，并行输出为高阻状态↑×L H H Q6 NC 逻辑高电平移入移位寄存器状态0，包含所有的移位寄存器状态移入，例如，以前的状态6（内部Q6”）出现在串行输出位。
74HC595芯片中文资料8位串行输入/输出或者并行输出移位寄存器，具有高阻关断状态。
三态。
特点8位串行输入8位串行或并行输出存储状态寄存器，三种状态输出寄存器可以直接清除100MHz的移位频率输出能力并行输出，总线驱动串行输出；标准中等规模集成电路应用串行到并行的数据转换Remote control holding register.描述595是告诉的硅结构的CMOS器件，兼容低电压TTL电路，遵守JEDEC标准。
595是具有8位移位寄存器和一个存储器，三态输出功能。
移位寄存器和存储器是分别的时钟。
数据在SCHcp的上升沿输入，在STcp的上升沿进入的存储寄存器中去。
如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。
移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
参考数据符号参数条件TYP单位HC HCtt PHL/t PLH传输延时SHcp到Q7’C L=15pFVcc=5V 161714212019NsNsNsC PD 决定动态的能耗，P D ＝C PD ×V CC ×f 1+∑(C L ×V CC 2×f 0)F 1＝输入频率，C L ＝输出电容 f 0＝输出频率（MHz ） Vcc=电源电压 引脚说明 符号 引脚 描述 Q0…Q7 15， 1， 7 并行数据输出 GND 8 地 Q7’ 9 串行数据输出 MR 10 主复位（低电平） SH CP 11 移位寄存器时钟输入 ST CP 12 存储寄存器时钟输入 OE 13 输出有效（低电平） D S 14 串行数据输入 V CC 16 电源 功能表输入 输出功能SH CP ST CP OE MR D S Q7’ Q n× × L ↓ × L NC MR 为低电平时紧紧影响移位寄存器× ↑ L L × L L 空移位寄存器到输出寄存器 × × H L × L Z 清空移位寄存器，并行输出为高阻状态↑ × L H H Q 6’ NC 逻辑高电平移入移位寄存器状态0，包含所有的移位寄存器状态移入，例如，以前的状态6（内部Q6”）出现在串行输出位。

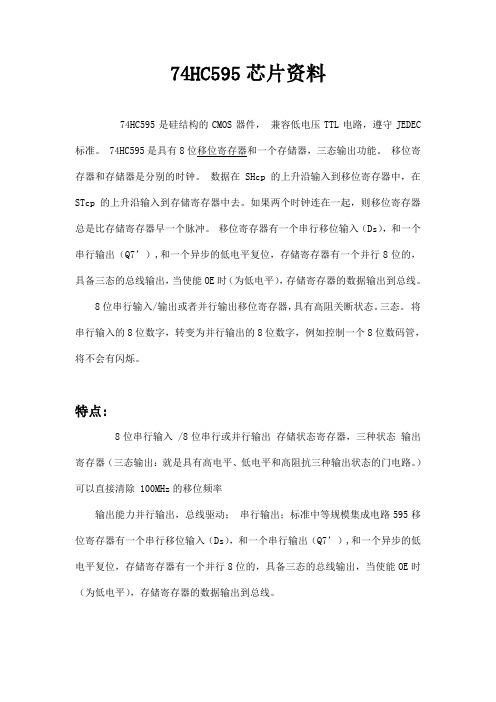

74HC595芯片资料74HC595是硅结构的CMOS器件，兼容低电压TTL电路，遵守JEDEC 标准。
74HC595是具有8位移位寄存器和一个存储器，三态输出功能。
移位寄存器和存储器是分别的时钟。
数据在SHcp的上升沿输入到移位寄存器中，在STcp的上升沿输入到存储寄存器中去。
如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。
移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
8位串行输入/输出或者并行输出移位寄存器，具有高阻关断状态。
三态。
将串行输入的8位数字，转变为并行输出的8位数字，例如控制一个8位数码管，将不会有闪烁。
特点:8位串行输入 /8位串行或并行输出存储状态寄存器，三种状态输出寄存器（三态输出：就是具有高电平、低电平和高阻抗三种输出状态的门电路。
）可以直接清除 100MHz的移位频率输出能力并行输出，总线驱动；串行输出；标准中等规模集成电路595移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
符号引脚描述Q0…Q7 第15脚， 1， 7 并行数据输出GND 第8脚地Q7’ 第9脚串行数据输出MR 第10脚主复位（低电平）SHCP 第11脚移位寄存器时钟输入STCP 第12脚存储寄存器时钟输入OE 第13脚输出有效（低电平）DS 第14脚串行数据输入VCC 第16脚电源功能表H=高电平状态L=低电平状态↑=上升沿↓=下降沿Z=高阻NC=无变化×=无效74HC595 内含8 位串入、串/并出移位寄存器和8位三态输出锁存器。
寄存器和锁存器分别有各自的时钟输入 (SH_CP和 ST_CP) , 都是上升沿有效。
74HC595引脚图时序图工作原理74HC595和74hc164一样是在单片机系统中常用的芯片之一他的作用就是把串行的信号转为并行的信号，常用在各种数码管以及点阵屏的驱动芯片，使用74HC595可以节约单片机mcu的io口资源，用3个io就可以控制8个数码管的引脚，他还具有一定的驱动能力，可以免掉三极管等放大电路，所以这块芯片是驱动数码管的神器.应用非常广泛。
74HC595引脚图74HC595管脚功能下面我来介绍一下74HC595工作原理：74HC595的数据端：QA--QH:八位并行输出端，可以直接控制数码管的8个段。
QH':级联输出端。
我将它接下一个595的SI端。
SI:串行数据输入端。
74hc595的控制端说明：/SCLR(10脚):低电平时将移位寄存器的数据清零。
通常我将它接Vcc。
SCK(11脚)：上升沿时数据寄存器的数据移位。
QA--QB--QC--...--QH；下降沿移位寄存器数据不变。
（脉冲宽度：5V时，大于几十纳秒就行了。
我通常都选微秒级）控制移位寄存器SCK上升沿数据移位SCK下降沿数据保持RCK(12脚)：上升沿时移位寄存器的数据进入存储寄存器，下降沿时存储寄存器数据不变。
通常我将RCK置为低电平，当移位结束后，在RCK端产生一个正脉冲（5V时，大于几十纳秒就行了。
我通常都选微秒级），更新显示数据。
控制存储寄存器RCK上升沿移位寄存器的数据进入存储寄存器RCK下降沿存储寄存器数据不变/G(13脚):高电平时禁止输出（高阻态）。
如果单片机的引脚不紧张，用一个引脚控制它，可以方便地产生闪烁和熄灭效果。
比通过数据端移位控制要省时省力。
注：74164和74595功能相仿，都是8位串行输入转并行输出移位寄存器。
74164的驱动电流(25mA)比74595(35mA)的要小,14脚封装，体积也小一些。
74595的主要优点是具有数据存储寄存器，在移位的过程中，输出端的数据可以保持不变。
74HC595的工作原理74HC595是具有8位移位寄存器和一个存储器，三态输出功能。
移位寄存器和存储器是分别的时钟。
数据在SHcp的上升沿输入，在STcp的上升沿进入的存储寄存器中去。
如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。
移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
74HC595各个引脚的功能：Q1~7 是并行数据输出口，即储寄存器的数据输出口Q7' 串行输出口，其应该接SPI总线的MISO接口STcp 存储寄存器的时钟脉冲输入口SHcp 移位寄存器的时钟脉冲输入口OE的非输出使能端MR的非芯片复位端Ds 串行数据输入端程序说明：每当SHcp上升沿到来时,DS引脚当前电平值在移位寄存器中左移一位，在下一个上升沿到来时移位寄存器中的所有位都会向左移一位，同时Q7'也会串行输出移位寄存器中高位的值，这样连续进行8次，就可以把数组中每一个数（8位的数）送到移位寄存器；然后当STcp上升沿到来时，移位寄存器的值将会被锁存到锁存器里，并从Q1~7引脚输出。
//74HC595串行输出数据void outdisp(unsigned char num){unsigned char i;for (i=0;i<8;i++ ){DS=num;SHCP=1;SHCP=0;num<<=1;}}74595的数据端：1）、QA--QH: 八位并行输出端，可以直接控制数码管的8个段。
2）、QH': 级联输出端。
我将它接下一个595的SER端。
3）、SER: 串行数据输入端。
74595的控制端说明：1) 、/SCLR(10脚): 低点平时将移位寄存器的数据清零。
通常我将它接Vcc。
2）、SCK(11脚)：上升沿时数据寄存器的数据移位。
描述74HC59574HC595是硅结构的CMOS器件，兼容低电压TTL电路，遵守JEDEC标准。
74HC595是具有8位移位寄存器和一个存储器，三态输出功能。
移位寄存器和存储器是分别的时钟。
数据在SHcp的上升沿输入，在STcp的上升沿进入的存储寄存器中去。
如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。
移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
8位串行输入/输出或者并行输出移位寄存器，具有高阻关断状态。
三态。
[编辑本段]特点8位串行输入/8位串行或并行输出存储状态寄存器，三种状态输出寄存器可以直接清除100MHz的移位频率[编辑本段]输出能力并行输出，总线驱动；串行输出；标准中等规模集成电路595移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。
[编辑本段]参考数据CPD决定动态的能耗，PD＝CPD×VCC×f1+∑(CL×VCC2×f0) F1＝输入频率，CL＝输出电容f0＝输出频率（MHz）Vcc=电源电压[编辑本段]引脚说明符号引脚描述Q0…Q7 15，1，7 并行数据输出GND 8 地Q7’ 9 串行数据输出MR 10 主复位（低电平）SHCP 11 移位寄存器时钟输入STCP 12 存储寄存器时钟输入OE 13 输出有效（低电平）DS 14 串行数据输入VCC 16 电源[编辑本段]功能表输入输出功能SHCP STCP OE MR DS Q7’ Qn × × L ↓ × L NC MR为低电平时仅仅影响移位寄存器× ↑ L L × L L 空移位寄存器到输出寄存器×× H L × L Z 清空移位寄存器，并行输出为高阻状态↑ × L H H Q6 NC 逻辑高电平移入移位寄存器状态0，包含所有的移位寄存器状态移入，例如，以前的状态6（内部Q6”）出现在串行输出位。
