SM74HC595D中文说明书

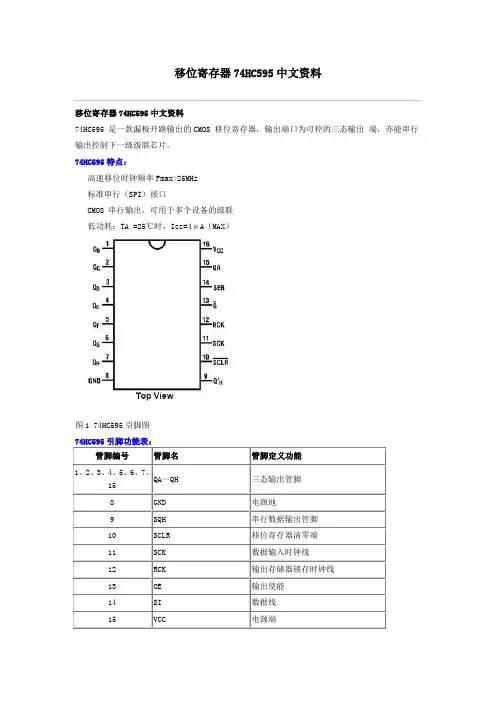

移位寄存器74HC595中文资料--------------------------------------------------------------------------------移位寄存器74HC595中文资料74HC595 是一款漏极开路输出的CMOS 移位寄存器，输出端口为可控的三态输出端，亦能串行输出控制下一级级联芯片。

74HC595特点：高速移位时钟频率Fmax>25MHz标准串行（SPI）接口CMOS 串行输出，可用于多个设备的级联低功耗：TA =25℃时，Icc=4μA（MAX）图1 74HC595引脚图74HC595引脚功能表：管脚编号管脚名管脚定义功能1、2、3、4、5、6、7、15QA—QH三态输出管脚8GND电源地9SQH串行数据输出管脚10SCLR移位寄存器清零端11SCK数据输入时钟线12RCK输出存储器锁存时钟线13OE输出使能14SI数据线15VCC电源端图2 74HC595逻辑图74HC595真值表：输入管脚输出管脚SISCKSCLRRCKOEXXXXHQA—QH 输出高阻XXXLQA—QH 输出有效值XXLXX移位寄存器清零L上沿HXX移位寄存器存储LH上沿HXX移位寄存器存储HX下沿HXX移位寄存器状态保持XXX上沿X输出存储器锁存移位寄存器中的状态值XXX下沿X输出存储器状态保持74HC595参数:Absolute Maximum Ratings绝对最大额定值参数数值Supply Voltage电源电压(VCC)−0.5 to +7.0VDC Input Voltage 直流输入电压(VIN)−1.5 to VCC +1.5VDC Output V oltage 直流输出电压(VOUT)−0.5 to VCC +0.5VClamp Diode Current 钳位二极管电流(IIK, IOK)±20mADC Output Current直流输出电流，每个引脚（输出）±35mADC VCC or GND Current,per pin (ICC)±70mAStorage Temperature Range 储存温度范围(TSTG)−65℃to +150℃Power Dissipation 功耗(PD)(Note 3)600mWS.O. Package only500mWLead Temperature (TL) (Soldering 10 seconds)260℃Recommended Operating Conditions建议操作条件参数最小最大单位Supply Voltage电源电压(VCC)26vDC Input or Output Voltage(VIN, VOUT)输入输出电压0VCCVOperating Temperature Range工作温度范围(TA)−40+85℃Input Rise or Fall Times 输入上升或下降时间(tr,tf) VCC = 2.0V-1000nsVCC = 4.5V-500nsVCC = 6.0V-400nsDC SPECIFICATIONS直流电气规格Symbol 符号Parameter 参数Conditions 条件VCCTA=25℃TA= −40to85℃TA= −55to125℃UNIT 单位典型Guaranteed Limits保证界限VIHMinimum High Level Input V oltage最大高电平输入电压-2.0V-1.51.51.5V4.5V-3.153.153.156.0V-4.24.24.2VILMaximum LOW Level Input V oltage最大低电平输入电压-2.0V-0.50.50.5V4.5V-1.351.351.356.0V-1.81.81.8VOHMinimum HIGH Level Output V oltage最大高电平输出电压VIN=VIH or VIL|IOUT|≤20μA2.0V2.01.91.91.9V4.5V4.54.44.44.46.0V6.05.95.95.9Q'HVIN = VIH or VILV|IOUT| ≤4.0mA4.5V4.23.983.843.7|IOUT| ≤5.2mA6.0V5.25.485.345.2QA thru QHVIN = VIH or VILV|IOUT| ≤6.0mA4.5V4.23.983.843.7IOUT| ≤7.8mA6.0V5.75.485.345.2VOLMaximum LOW Level Output V oltage最大低电平输出电压VIN=VIH or VIL|IOUT| ≤20μA2.0V0.10.10.1V4.5V0.10.10.16.0V0.10.1Q'HVIN = VIH or VILV|IOUT| ≤4mA4.5V0.20.260.330.4|IOUT| ≤5.2mA6.0V0.20.260.330.4QA thru QHVIN = VIH or VILV|IOUT| ≤6.0mA4.5V0.20.260.330.4|IOUT| ≤7.8mA6.0V0.20.260.330.4IINMaximum Input Current最大输入电流VIN=VCC or GND6.0V±0.1±1.0±1.0μAIOZMaximum 3-STATE Output Leakage最大3态输出泄漏电流VOUT = VCC or GND G = VIH6.0V-±0.5±5.0±10μAICCMaximum Quiescent Supply Current电源电流VIN=VCC or GND IOUT = 0μA6.0V-8.080160μA交流电气特性：Symbol 符号Parameter 参数Conditions 条件典型Guaranteed LimitUNIT 单位fMax最高工作频率-5030MHztPHL, tPLHMaximum Propagation Delay,最大传输延迟SCK to Q’HCL = 45 pF1220nstPHL, tPLHMaximum Propagation Delay, 最大传输延迟RCK to QA thru QHCL = 45 pF1830nstPZH, tPZLMaximum Output Enable Time from G to QA thru QH 最大输出启用时间G to QA thru QH RL=1kΩ CL=45pF1728nstPHZ, tPLZMaximum Output Disable Time from G to QA thru QH最大输出禁用时间G to QA thru QH RL=1kΩ CL=5pF1525nstSMinimum Setup Time from SER to SCK--20nstSMinimum Setup Time from SCLR to SCK--20nstSMinimum Setup Time from SCK to RCK--40nstHMinimum Hold Time from SER to SCK--nstWMinimum Pulse Width of SCK or RCK--16ns本文来自: 原文网址：/info/cmos/0083302.html。

74HC595完整中文资料74HC595芯片是一种串入并出的芯片,在电子显示屏制作当中有广泛的应用。

74HC595是8位串行输入/输出或者并行输出移位寄存器，具有高阻、关、断状态。

三态。

特点 8位串行输入 8位串行或并行输出存储状态寄存器，三种状态输出寄存器可以直接清除 100MHz的移位频率输出能力并行输出，总线驱动串行输出；标准中等规模集成电路应用串行到并行的数据转换 Remote contr ol holding register. 描述 595是告诉的硅结构的CMOS器件，兼容低电压TTL电路，遵守JEDEC标准。

595是具有8位移位寄存器和一个存储器，三态输出功能。

移位寄存器和存储器是分别的时钟。

数据在SCHcp的上升沿输入，在STcp 的上升沿进入的存储寄存器中去。

如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。

移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。

CPD决定动态的能耗， PD＝CPD×VCC×f1+∑(CL×VCC2×f0) F1＝输入频率，CL＝输出电容 f0＝输出频率（MHz） Vcc=电源电压引脚说明符号引脚描述内部结构结合引脚说明就能很快理解 595的工作情况引脚功能表：管脚编号管脚名管脚定义功能1、2、3、4、5、6、7、15QA—QH 三态输出管脚8 GND 电源地9 SQH 串行数据输出管脚10 SCLR 移位寄存器清零端11 SCK 数据输入时钟线12 RCK 输出存储器锁存时钟线13 OE 输出使能14 SI 数据线15 VCC 电源端真值表：输入管脚输出管脚SI SCK SCLR RCK OEX X X X H QA—QH 输出高阻X X X X L QA—QH 输出有效值X X L X X 移位寄存器清零L 上沿H X X 移位寄存器存储LH 上沿H X X 移位寄存器存储HX 下沿H X X 移位寄存器状态保持X X X 上沿X 输出存储器锁存移位寄存器中的状态值X X X 下沿X 输出存储器状态保持第二步：目的：将位数据逐位移入74HC595，即数据串入方法：P1.2产生一上升沿，将P1.0上的数据移入74HC595中.从低到高。

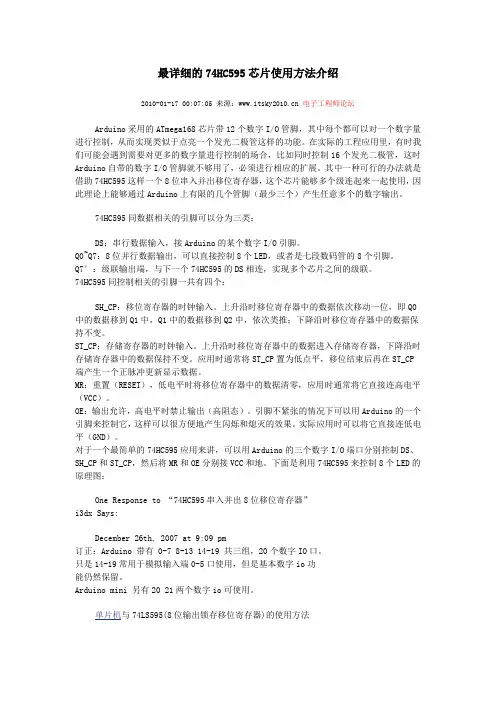

最详细的74HC595芯片使用方法介绍2010-01-17 00:07:05 来源： 电子工程师论坛Arduino采用的ATmega168芯片带12个数字I/O管脚，其中每个都可以对一个数字量进行控制，从而实现类似于点亮一个发光二极管这样的功能。

在实际的工程应用里，有时我们可能会遇到需要对更多的数字量进行控制的场合，比如同时控制16个发光二极管，这时Arduino自带的数字I/O管脚就不够用了，必须进行相应的扩展。

其中一种可行的办法就是借助74HC595这样一个8位串入并出移位寄存器，这个芯片能够多个级连起来一起使用，因此理论上能够通过Arduino上有限的几个管脚（最少三个）产生任意多个的数字输出。

74HC595同数据相关的引脚可以分为三类：DS：串行数据输入，接Arduino的某个数字I/O引脚。

Q0~Q7：8位并行数据输出，可以直接控制8个LED，或者是七段数码管的8个引脚。

Q7′：级联输出端，与下一个74HC595的DS相连，实现多个芯片之间的级联。

74HC595同控制相关的引脚一共有四个：SH_CP：移位寄存器的时钟输入。

上升沿时移位寄存器中的数据依次移动一位，即Q0中的数据移到Q1中，Q1中的数据移到Q2中，依次类推；下降沿时移位寄存器中的数据保持不变。

ST_CP：存储寄存器的时钟输入。

上升沿时移位寄存器中的数据进入存储寄存器，下降沿时存储寄存器中的数据保持不变。

应用时通常将ST_CP置为低点平，移位结束后再在ST_CP端产生一个正脉冲更新显示数据。

MR：重置（RESET），低电平时将移位寄存器中的数据清零，应用时通常将它直接连高电平（VCC）。

OE：输出允许，高电平时禁止输出（高阻态）。

引脚不紧张的情况下可以用Arduino的一个引脚来控制它，这样可以很方便地产生闪烁和熄灭的效果。

实际应用时可以将它直接连低电平（GND）。

对于一个最简单的74HC595应用来讲，可以用Arduino的三个数字I/O端口分别控制DS、SH_CP和ST_CP，然后将MR和OE分别接VCC和地。

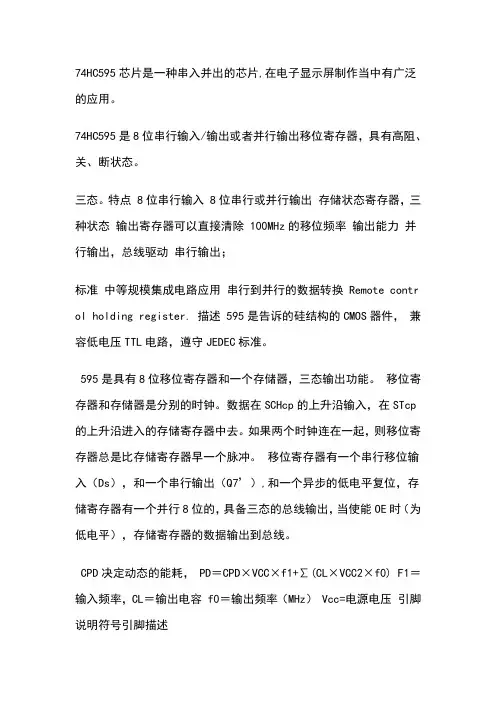

74HC595芯片是一种串入并出的芯片, 在电子显示屏制作当中有广泛的应用。

74HC595是8位串行输入/ 输出或者并行输出移位寄存器，具有高阻、关、断状态。

三态。

特点8 位串行输入8 位串行或并行输出存储状态寄存器，三种状态输出寄存器可以直接清除100MHz的移位频率输出能力并行输出，总线驱动串行输出；标准中等规模集成电路应用串行到并行的数据转换Remote c ontrol holding register. 描述595 是告诉的硅结构的CMOS器件，兼容低电压TTL 电路，遵守JEDEC标准。

595 是具有8位移位寄存器和一个存储器，三态输出功能。

移位寄存器和存储器是分别的时钟。

数据在SCHcp的上升沿输入，在S Tcp 的上升沿进入的存储寄存器中去。

如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。

移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7'）, 和一个异步的低电平复位，存储寄存器有一个并行8 位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。

CPD决定动态的能耗，PD＝CPD×VCC×f1+∑（CL×VCC2×f0） F 1＝输入频率，CL＝输出电容f0 ＝输出频率（MHz）Vcc= 电源电压引脚说明符号引脚描述内部结构结合引脚说明就能很快理解595 的工作情况功能表：真值表：74595 的数据端：QA--QH: 八位并行输出端，可以直接控制数码管的8 个段。

QH': 级联输出端。

我将它接下一个595的SI 端。

SI: 串行数据输入端。

74595 的控制端说明：/SRCLR（10脚）: 低点平时将移位寄存器的数据清零。

通常我将它接Vcc。

SRCK（11脚）：上升沿时数据寄存器的数据移位。

QA-->QB-->QC-->...-->QH ；下降沿移位寄存器数据不变。

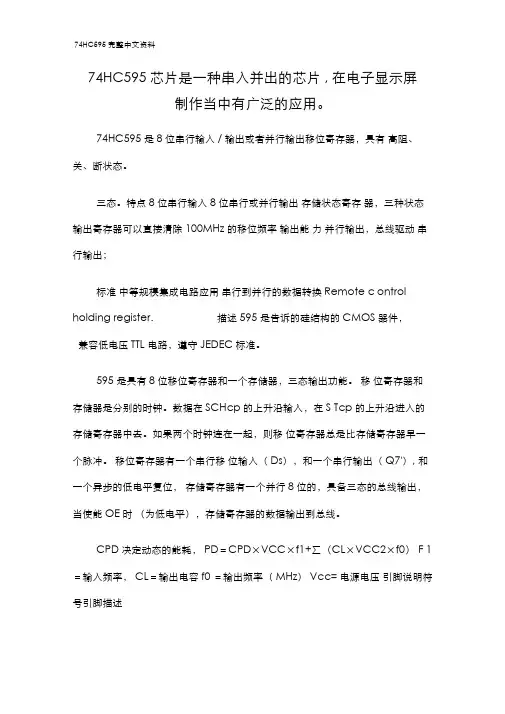

74HC595芯片是一种串入并出的芯片,在电子显示屏制作当中有广泛的应用。

74HC595是8位串行输入/输出或者并行输出移位寄存器，具有高阻、关、断状态。

三态。

特点 8位串行输入 8位串行或并行输出存储状态寄存器，三种状态输出寄存器可以直接清除 100MHz的移位频率输出能力并行输出，总线驱动串行输出；标准中等规模集成电路应用串行到并行的数据转换 Remote control holding register. 描述 595是告诉的硅结构的CMOS器件，兼容低电压TTL电路，遵守JEDEC标准。

595是具有8位移位寄存器和一个存储器，三态输出功能。

移位寄存器和存储器是分别的时钟。

数据在SCHcp的上升沿输入，在STcp的上升沿进入的存储寄存器中去。

如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。

移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能O E时（为低电平），存储寄存器的数据输出到总线。

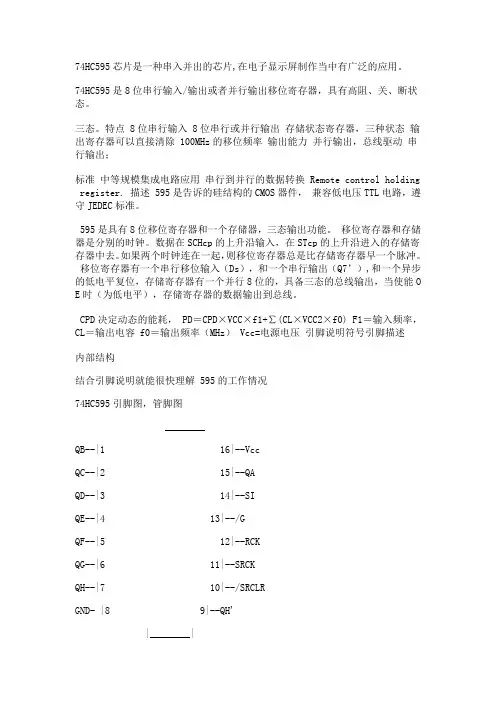

CPD决定动态的能耗， PD＝CPD×VCC×f1+∑(CL×VCC2×f0) F1＝输入频率，CL＝输出电容 f0＝输出频率（MHz） Vcc=电源电压引脚说明符号引脚描述内部结构结合引脚说明就能很快理解 595的工作情况74HC595引脚图，管脚图________QB--|1 16|--VccQC--|2 15|--QAQD--|3 14|--SIQE--|4 13|--/GQF--|5 12|--RCKQG--|6 11|--SRCKQH--|7 10|--/SRCLRGND- |8 9|--QH'|________|74595的数据端：QA--QH: 八位并行输出端，可以直接控制数码管的8个段。

QH': 级联输出端。

我将它接下一个595的SI端。

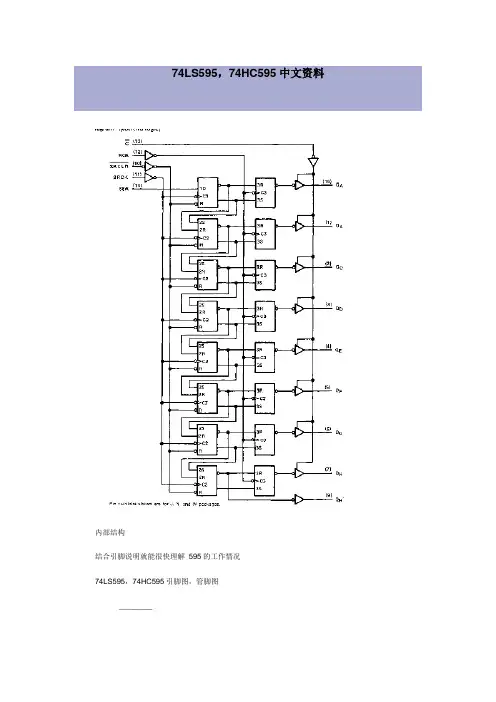

74LS595，74HC595中文资料内部结构结合引脚说明就能很快理解595的工作情况74LS595，74HC595引脚图，管脚图________QB--|1 16|--VccQC--|2 15|--QAQD--|3 14|--SIQE--|4 13|--/GQF--|5 12|--RCKQG--|6 11|--SRCKQH--|7 10|--/SRCLRGND- |8 9|--QH'|________|74595的数据端：QA--QH: 八位并行输出端，可以直接控制数码管的8个段。

QH': 级联输出端。

我将它接下一个595的SI端。

SI: 串行数据输入端。

74595的控制端说明：/SRCLR(10脚): 低点平时将移位寄存器的数据清零。

通常我将它接Vcc。

SRCK(11脚)：上升沿时数据寄存器的数据移位。

QA-->QB-->QC-->...-->QH；下降沿移位寄存器数据不变。

（脉冲宽度：5V时，大于几十纳秒就行了。

我通常都选微秒级）RCK(12脚)：上升沿时移位寄存器的数据进入数据存储寄存器，下降沿时存储寄存器数据不变。

(通常我将RCK置为低电平，) 当移位结束后，在RCK端产生一个正脉冲（5V时，大于几十纳秒就行了。

我通常都选微秒级），更新显示数据。

/G(13脚): 高电平时禁止输出（高阻态）。

如果单片机的引脚不紧张，用一个引脚控制它，可以方便地产生闪烁和熄灭效果。

比通过数据端移位控制要省时省力。

注：74164和74595功能相仿，都是8位串行输入转并行输出移位寄存器。

74164的驱动电流(25mA)比74595(35mA)的要小,14脚封装，体积也小一些。

74595的主要优点是具有数据存储寄存器，在移位的过程中，输出端的数据可以保持不变。

这在串行速度慢的场合很有用处，数码管没有闪烁感。

与164只有数据清零端相比，595还多有输出端时能/禁止控制端，可以使输出为高阻态。

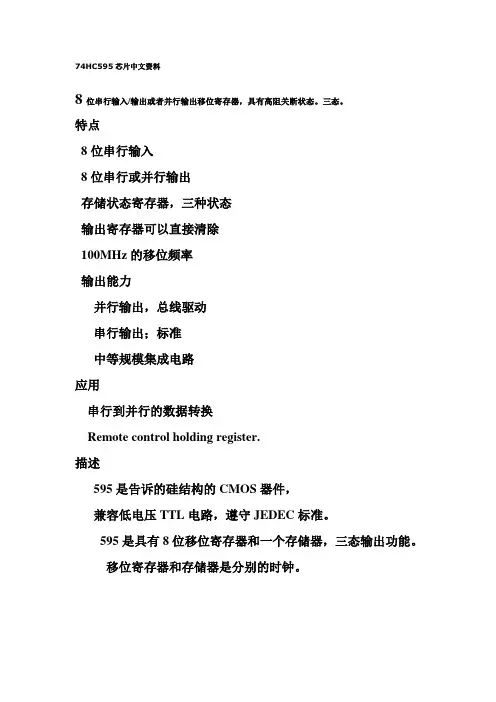

74HC595芯片中文资料8位串行输入/输出或者并行输出移位寄存器，具有高阻关断状态。

三态。

特点8位串行输入8位串行或并行输出存储状态寄存器，三种状态输出寄存器可以直接清除100MHz的移位频率输出能力并行输出，总线驱动串行输出；标准中等规模集成电路应用串行到并行的数据转换Remote control holding register.描述595是告诉的硅结构的CMOS器件，兼容低电压TTL电路，遵守JEDEC标准。

595是具有8位移位寄存器和一个存储器，三态输出功能。

移位寄存器和存储器是分别的时钟。

数据在SCHcp的上升沿输入，在STcp的上升沿进入的存储寄存器中去。

如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。

移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。

参考数据符号参数条件TYP单位HC HCtt PHL/t PLH传输延时SHcp到Q7’STcp到Qn MR到Q7’C L=15pFVcc=5V161714212019NsNsNsf max STcp到SHcp最大时钟速度10057MHzC L输入电容Notes 1 3.53.5pF C PD Power dissipation Notes2 115 pFC PD 决定动态的能耗，P D ＝C PD ×V CC ×f 1+∑(C L ×V CC 2×f 0)F 1＝输入频率，C L ＝输出电容 f 0＝输出频率（MHz ） Vcc=电源电压 引脚说明 符号 引脚 描述 Q0…Q7 15， 1， 7 并行数据输出 GND 8 地Q7’ 9 串行数据输出 MR 10 主复位（低电平） SH CP11移位寄存器时钟输入ST CP12存储寄存器时钟输入OE13 输出有效（低电平） D S14串行数据输入capacitance per package.130V CC16 电源功能表输入输出功能SH CP ST CP OE MR D S Q7’Q n××L ↓×L NC MR为低电平时紧紧影响移位寄存器×↑L L ×L L 空移位寄存器到输出寄存器××H L ×L Z 清空移位寄存器，并行输出为高阻状态↑×L H H Q6’NC 逻辑高电平移入移位寄存器状态0，包含所有的移位寄存器状态移入，例如，以前的状态6（内部Q6”）出现在串行输出位。

74HC595芯片是一种串入并出的芯片,在电子显示屏制作当中有广泛的应用。

74HC595是8位串行输入/输出或者并行输出移位寄存器，具有高阻、关、断状态。

三态。

特点 8位串行输入 8位串行或并行输出存储状态寄存器，三种状态输出寄存器可以直接清除 100MHz的移位频率输出能力并行输出，总线驱动串行输出；标准中等规模集成电路应用串行到并行的数据转换 Remote contr ol holding register. 描述 595是告诉的硅结构的CMOS器件，兼容低电压TTL电路，遵守JEDEC标准。

595是具有8位移位寄存器和一个存储器，三态输出功能。

移位寄存器和存储器是分别的时钟。

数据在SCHcp的上升沿输入，在STcp 的上升沿进入的存储寄存器中去。

如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。

移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。

CPD决定动态的能耗， PD＝CPD×VCC×f1+∑(CL×VCC2×f0) F1＝输入频率，CL＝输出电容 f0＝输出频率（MHz） Vcc=电源电压引脚说明符号引脚描述内部结构结合引脚说明就能很快理解 595的工作情况引脚功能表：真值表：的驱动电流(25mA)比74595(35mA)的要小,14脚封装，体积也小一些。

2)74595的主要优点是具有数据存储寄存器，在移位的过程中，输出端的数据可以保持不变。

这在串行速度慢的场合很有用处，数码管没有闪烁感。

与164只有数据清零端相比，595还多有输出端时能/禁止控制端，可以使输出为高阻态。

3)595是串入并出带有锁存功能移位寄存器，它的使用方法很简单，在正常使用时SCLR为高电平， G为低电平。

从SER每输入一位数据，串行输595是串入并出带有锁存功能移位寄存器，它的使用方法很简单，如下面的真值表，在正常使用时SCLR为高电平， G为低电平。

74HC595的中文资料
74HC595——具有三态输出锁存功能的8位串行输入、串行/并行输出移位寄存器（本文翻译自NXP的74HC595的datasheet）
74HC595和74HCT595是带有存储寄存器和三态输出的8位串行移位寄存器，移位寄存器和存储寄存器有各自的时钟。

每当移位寄存器输入时钟SHCP上升沿来临之时，数据被移出。

每当存储寄存器输入时钟STCP上升沿来临之时，数据并行的存储到存储寄存器。

如果两个时钟上升沿同时到来，移位寄存器总是要比存储寄存器的提前一个时钟。

移位寄存器有一个串行出入（DS）和一个串行标准输出（Q7S）。

同时也提供一个异步复位端（低电平有效），存储寄存器有一个8位3态总线输出。

输出使能（OE）为低电平时，存储寄存器的值就输出。

下面是一个功能框图，有利于理解：
接着是一个逻辑符号：
功能表如下：
时序图：
在SH CP上升沿进入移位寄存器，在ST CP上升沿输出到并行端口。

概述：74HC595 是一款漏极开路输出的CMOS 移位寄存器，输出端口为可控的三态输出端，亦能串行输出控制下一级级联芯片。

特点：高速移位时钟频率Fmax>25MHz标准串行（SPI）接口CMOS 串行输出，可用于多个设备的级联低功耗：TA =25℃时，Icc=4μA（MAX）图2 74HC595逻辑图真值表：输入管脚输出管脚SI SCK SCLR RCK OEX X X X H QA—QH 输出高阻X X X X L QA—QH 输出有效值X X L X X 移位寄存器清零L 上沿H X X 移位寄存器存储LH 上沿H X X 移位寄存器存储HX 下沿H X X 移位寄存器状态保持X X X 上沿X 输出存储器锁存移位寄存器中的状态值X X X 下沿X 输出存储器状态保持引脚功能表：管脚编号管脚名管脚定义功能1、2、3、4、5、6、7、15QA—QH 三态输出管脚8 GND 电源地9 SQH 串行数据输出管脚10 SCLR 移位寄存器清零端11 SCK 数据输入时钟线12 RCK 输出存储器锁存时钟线13 OE 输出使能14 SI 数据线15 VCC 电源端图1 74HC595引脚图Absolute Maximum Ratings绝对最大额定值参数数值Supply Voltage电源电压(VCC)−0.5 to +7.0VDC Input Voltage 直流输入电压(VIN)−1.5 to VCC +1.5V DC Output Voltage 直流输出电压(VOUT)−0.5 to VCC +0.5V Clamp Diode Current 钳位二极管电流(IIK, IOK)±20mADC Output Current直流输出电流，每个引脚（输出）±35mADC VCC or GND Current,per pin (ICC)±70mAStorage Temperature Range 储存温度范围(TSTG)−65℃ to +150℃Power Dissipation 功耗(PD)(Note 3)600mWS.O. Package only500mWLead Tem perature (TL) (Soldering 10 seconds)260℃Recommended Operating Conditions建议操作条件参数最小最大单位Supply Voltage电源电压(VCC)26v DC Input or Output Voltage(VIN, VOUT)输入输出电压0VCC V Operating Tem perature Range工作温度范围(TA)−40+85℃Input Rise or Fall Times 输入上升或下降时间(tr,tf) VCC = 2.0V-1000ns VCC = 4.5V-500ns VCC = 6.0V-400ns DC SPEC IFICATIONS直流电气规格Symbol 符号Parameter 参数Conditions 条件VCCTA=25℃TA=−40to85℃TA=−55to125℃UNIT单位典型Guaranteed Limits保证界限VIH Minimum HighLevel Input Voltage最大高电平输入电压-2.0V- 1.5 1.5 1.5V4.5V- 3.153.15 3.156.0V- 4.2 4.2 4.2VIL Maximum LOWLevel Input Voltage最大低电平输入电压-2.0V-0.50.50.5V4.5V- 1.351.35 1.356.0V- 1.8 1.8 1.8VOH Minimum HIGHLevel OutputVoltage最大高电平VIN=VIH orVIL|IOUT|≤20μA2.0V2.01.9 1.9 1.9V4.5V4.54.4 4.4 4.46.0V6.05.9 5.9 5.9输出电压Q'H VIN = VIH or VILV |IOUT| ≤4.0mA 4.5V 4.2 3.98 3.84 3.7|IOUT| ≤5.2mA 6.0V5.25.485.34 5.2QA thru QH VIN = VIH or VILV |IOUT| ≤6.0mA 4.5V 4.2 3.98 3.84 3.7IOUT| ≤ 7.8mA 6.0V5.75.485.34 5.2VOL Maximum LOWLevel OutputVoltage最大低电平输出电压VIN=VIH orVIL|IOUT| ≤20μA2.0V00.10.10.1V4.5V00.10.10.16.0V00.10.10.1Q'HVIN = VIH or VILV |IOUT| ≤ 4mA 4.5V 0.2 0.26 0.33 0.4|IOUT| ≤5.2mA 6.0V0.20.260.33 0.4QA thru QHVIN = VIH or VILV |IOUT| ≤6.0mA 4.5V 0.20.26 0.33 0.4|IOUT| ≤7.8mA 6.0V0.20.260.330.4IIN Maximum InputCurrent最大输入电流VIN=VCC orGND6.0V-±0.1±1.0±1.0μAIOZ Maximum 3-STATEOutput Leakage最大3态输出泄漏电流VOUT = VCC orGND G = VIH6.0V-±0.5±5.0±10μAICC MaximumQuiescent SupplyCurrent电源电流VIN=VCC orGND IOUT = 0μA6.0V-8.080160μA交流电气特性：Symbol 符号Parameter 参数Conditions条件典型GuaranteedLimitUNIT单位fMax最高工作频率-5030MHztPHL, tPLH Maximum Propagation Delay,最大传输延迟SCK to Q’ HCL = 45 pF1220nstPHL, tPLH Maximum Propagation Delay, 最大传输延迟RCK to QA thru QHCL = 45 pF1830nstPZH, tPZL Maximum Output Enable Tim e from G to QAthru QH 最大输出启用时间G to QA thru QHRL=1kΩCL=45pF1728nstPHZ, tPLZ Maximum Output Disable Tim e from G to QAthru QH最大输出禁用时间G to QA thru QHRL=1kΩCL=5pF1525nstS Minimum Setup Time from SER to SCK--20nstS Minimum Setup Time from SCLR to SCK--20ns tS Minimum Setup Time from SCK to RCK--40ns tH Minimum Hold Time from SER to SCK--0ns tW Minimum Pulse Width of SCK or RCK--16ns 交流电气特性：（续）Symbol 符号Parameter 参数Conditions条件VCCTA = 25℃TA =−40 to85℃TA =−55 to125℃UNIT单位典型Guaranteed Limits 保证界限fMax Maximum OperatingFrequency最高工作频率CL = 50 pF2.0V106 4.8 4.0MHz4.5V453024206.0V50352824tPHL, tPLH Maximum PropagationDelay from SCK to Q’ H最大传输延迟传播延迟CK to QCL = 50 pF 2.0V 58 210 265 315nsCL = 150 pF 2.0V83294367441CL = 50 pF 4.5V 14 42 53 63CL = 150 pF 4.5V17587488CL = 50 pF 6.0V 10 36 45 54CL = 150 pF 6.0V14506376tPHL, tPLH Maximum PropagationDelay from RCK to QA thruQHCK to QCK to Q最大传输延迟RCK to QA thru QHCKto QCK to QCL = 50 pF 2.0V 70 175 220 265nsCL = 150 pF 2.0V105245306368CL = 50 pF 4.5V 21 3544 53CL = 150 pF 4.5V28496174CL = 50 pF 6.0V 18 30 37 45CL = 150 pF 6.0V26425363tPHL, tPLH Maximum PropagationDelay from SCLR to Q’ H最大传输延迟to Q’ H-2.0V-175221261ns4.5V-3544526.0V-303744tPZH, tPZL Maximum Output Enablefrom G to QA thru QH最大输出启用RL=1kΩCL=50pF2.0V 75 175 220 265nsRL=1kΩCL=150pF2.0V100245306368CL= 50pF 4.5V 15 35 44 53CL = 150pF 4.5V20496174CL = 50 pF 6.0V13303745CL = 150 pF 6.0V17425363CPD Power DissipationCapacitance,G = VCC-90 ---pFG = GND150---OutputsEnabled (Note 6)功耗电容CIN Maximum InputCapacitance最大输入电容--5101010pFCOUT Maximum Output最大输出电容--15202020pF图3 74HC595 时序图图应用电路图：图4 87LPC76x与74HC595单片机构成的键盘显示电路图5。

74hc595 芯片使用方法
74hc595 外形图
74595 的数据端：
QA--QH: 八位并行输出端，可以直接控制数码管的8 个段。

QH’:级联输出端。

将它接下一个595 的SI 端。

SI: 串行数据输入端。

74595 的控制端说明：
/SCLR(10 脚): 低点平时将移位寄存器的数据清零。

通常我将它接Vcc。

SCK(11 脚)：上升沿时数据寄存器的数据移位。

QA-->QB-->QC-->...-->QH; 下降沿移位寄存器数据不变。

(脉冲宽度：5V 时，大于几十纳秒就行了。

我
通常都选微秒级)
RCK(12 脚)：上升沿时移位寄存器的数据进入数据存储寄存器，下降沿时
存储寄存器数据不变。

通常我将RCK 置为低点平，当移位结束后，在RCK。

74HC59574HC595芯片是一种串入并出的芯片,在电子显示屏制作当中有广泛的应用。

74HC595是8位串行输入/输出或者并行输出移位寄存器，具有高阻、关、断状态。

三态。

特点8位串行输入8位串行或并行输出存储状态寄存器，三种状态输出寄存器可以直接清除100MHz 的移位频率输出能力并行输出，总线驱动串行输出；标准中等规模集成电路应用串行到并行的数据转换Remote control holding register. 描述595是告诉的硅结构的CMOS器件，兼容低电压TTL电路，遵守JEDEC标准。

595是具有8位移位寄存器和一个存储器，三态输出功能。

移位寄存器和存储器是分别的时钟。

数据在SCHcp 的上升沿输入，在STcp的上升沿进入的存储寄存器中去。

如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。

移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。

CPD决定动态的能耗，PD＝CPD×VCC×f1+∑(CL×VC C2×f0) F1＝输入频率，CL＝输出电容f0＝输出频率（MHz）Vcc=电源电压引脚说明符号引脚描述内部结构结合引脚说明就能很快理解595的工作情况引脚功能表：管脚编号管脚名管脚定义功能1、2、3、4、5、6、7、15 QA—QH 三态输出管脚8 GND 电源地9 SQH 串行数据输出管脚10 SCLR 移位寄存器清零端11 SCK 数据输入时钟线12 RCK 输出存储器锁存时钟线13 OE 输出使能14 SI 数据线15 VCC 电源端真值表：输入管脚输出管脚SI SCK SCLR RCK OEX X X X H QA—QH 输出高阻X X X X L QA—QH 输出有效值X X L X X 移位寄存器清零L 上沿H X X 移位寄存器存储LH 上沿H X X 移位寄存器存储HX 下沿H X X 移位寄存器状态保持X X X 上沿X 输出存储器锁存移位寄存器中的状态值X X X 下沿X 输出存储器状态保持74595的数据端：QA--QH: 八位并行输出端，可以直接控制数码管的8个段。

74HC595芯⽚使⽤说明74HC595是具有8位移位寄存器和⼀个存储器，三态输出功能。

移位寄存器和存储器是分别的时钟。

数据在SHcp的上升沿输⼊，在STcp的上升沿进⼊的存储寄存器中去。

如果两个时钟连在⼀起，则移位寄存器总是⽐存储寄存器早⼀个脉冲。

移位寄存器有⼀个串⾏移位输⼊（Ds），和⼀个串⾏输出（Q7’）,和⼀个异步的低电平复位，存储寄存器有⼀个并⾏8位的，具备三态的总线输出，当使能 OE时（为低电平），存储寄存器的数据输出到总线。

引脚说明：QA--QH: ⼋位并⾏输出端，可以直接控制数码管的8个段。

QH': 级联输出端。

我将它接下⼀个595的SI端。

SER(DS): 串⾏数据输⼊端。

74595的控制端说明：/SCLR(MR)(10脚): 低点平时将移位寄存器的数据清零。

通常我将它接Vcc。

SCK(SHCP)(11脚)：上升沿时数据寄存器的数据移位。

QA-->QB-->QC-->...-->QH；下降沿移位寄存器数据不变。

（脉冲宽度：5V时，⼤于⼏⼗纳秒就⾏了。

我通常都选微秒级）RCK(STCP)(12脚)：上升沿时移位寄存器的数据进⼊数据存储寄存器，下降沿时存储寄存器数据不变。

通常我将RCK置为低电平，当移位结束后，在RCK端产⽣⼀个正脉冲（5V时，⼤于⼏⼗纳秒就⾏了。

我通常都选微秒级），更新显⽰数据。

/G(OE)(13脚): ⾼电平时禁⽌输出（⾼阻态）。

如果单⽚机的引脚不紧张，⽤⼀个引脚控制它，可以⽅便地产⽣闪烁和熄灭效果。

⽐通过数据端移位控制要省时省⼒。

注：74164和74595功能相仿，都是8位串⾏输⼊转并⾏输出移位寄存器。

74164的驱动电流(25mA)⽐74595(35mA)的要⼩,14脚封装，体积也⼩⼀些。

74595的主要优点是具有数据存储寄存器，在移位的过程中，输出端的数据可以保持不变。

这在串⾏速度慢的场合很有⽤处，数码管没有闪烁感。

与164只有数据清零端相⽐，595还多有输出端时能/禁⽌控制端，可以使输出为⾼阻态。

74HC595的中文资料
74HC595——具有三态输出锁存功能的8位串行输入、串行/并行输出移位寄存器
本文翻译自NXP的74HC595的datasheet
74HC595和74HCT595是带有存储寄存器和三态输出的8位串行移位寄存器，移位寄存器和存储寄存器有各自的时钟。

每当移位寄存器输入时钟SHCP上升沿来临之时，数据被移出。

每当存储寄存器输入时钟STCP上升沿来临之时，数据并行的存储到存储寄存器。

如果两个时钟上升沿同时到来，移位寄存器总是要比存储寄存器的提前一个时钟。

移位寄存器有一个串行出入（DS）和一个串行标准输出（Q7S）。

同时也提供一个异步复位端（低电平有效），存储寄存器有一个8位3态总线输出。

输出使能（OE）为低电平时，存储寄存器的值就输出。

下面是一个功能框图，有利于理解：
接着是一个逻辑符号：
各引脚的的说明如下：
符号引脚描述
Q1 1 并行输出1
Q2 2 并行输出2
Q3 3 并行输出3
Q4 4 并行输出4
Q1 5 并行输出5
Q2 6 并行输出6
Q3 7 并行输出7
GND 8 接地
Q7S 9 串行数据输出
MR 10 （master reset）复位-低电平有效
SHCP 11 移位寄存器输入时钟（shift register clock iuput）STCP 12 存储寄存器输入时钟（storage register clock iuput）OE 13 输出使能（地电位有效）
DS 14 串行数据输出输入
Q0 15 并行数据输出0
Vcc 16 电源
功能表如下：
时序图：。
