7hc595中文资料

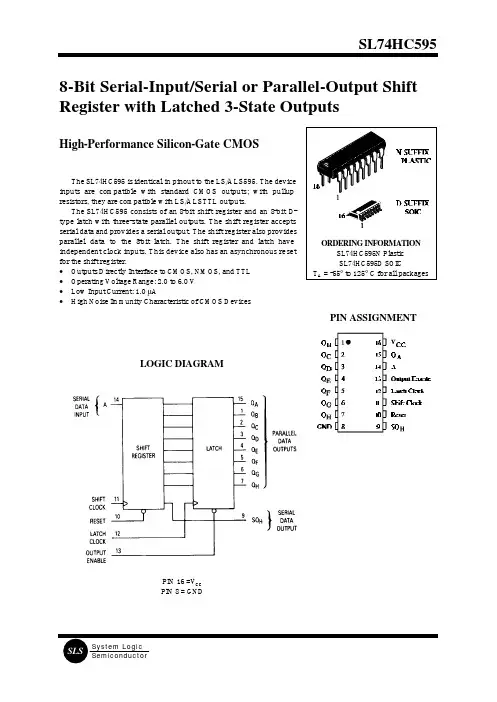

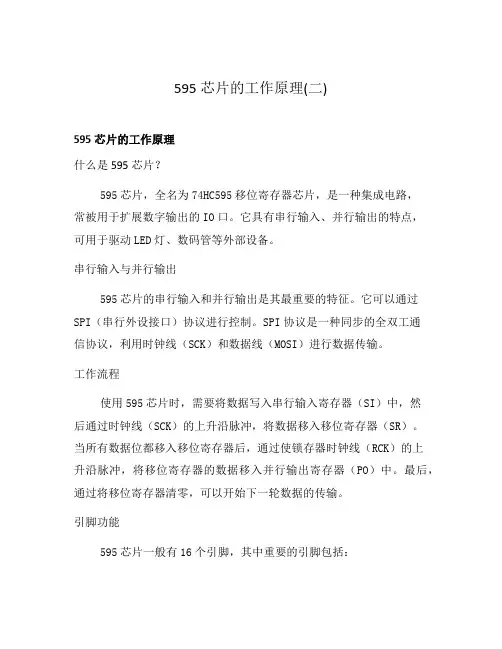

595芯片的工作原理(二)595芯片的工作原理什么是595芯片？595芯片，全名为74HC595移位寄存器芯片，是一种集成电路，常被用于扩展数字输出的IO口。

它具有串行输入、并行输出的特点，可用于驱动LED灯、数码管等外部设备。

串行输入与并行输出595芯片的串行输入和并行输出是其最重要的特征。

它可以通过SPI（串行外设接口）协议进行控制。

SPI协议是一种同步的全双工通信协议，利用时钟线（SCK）和数据线（MOSI）进行数据传输。

工作流程使用595芯片时，需要将数据写入串行输入寄存器（SI）中，然后通过时钟线（SCK）的上升沿脉冲，将数据移入移位寄存器（SR）。

当所有数据位都移入移位寄存器后，通过使锁存器时钟线（RCK）的上升沿脉冲，将移位寄存器的数据移入并行输出寄存器（PO）中。

最后，通过将移位寄存器清零，可以开始下一轮数据的传输。

引脚功能595芯片一般有16个引脚，其中重要的引脚包括：•Vcc：芯片供电正极；•GND：芯片地线；•OE：输出使能，控制数据在输出端口显示或关闭；•SRCLR：移位寄存器清零使能，用于将寄存器中的数据清零；•RCK：锁存器时钟，决定数据是否被移入并行输出寄存器。

应用实例595芯片的应用十分广泛，特别是在数字输出驱动方面。

以下是一些常见实例：1.控制LED灯：通过595芯片可以控制多个LED灯的亮灭、亮度等；2.驱动数码管：通过595芯片可以实现对多位数码管的显示控制；3.扩展输出端口：通过级联多个595芯片，可以扩展大量的数字输出端口。

总结595芯片是一种常用的数字输出扩展芯片，具有串行输入、并行输出的特点。

通过SPI协议进行数据的传输和控制，可以实现对LED 灯、数码管等设备的驱动。

其工作原理简单清晰，应用广泛。

74HC595芯片是一种串入并出的芯片，在电子显示屏制作当中有广泛的应用。

74HC595是8位串行输入/输出或者并行输出移位寄存器，具有高阻、关、断状态.三态。

特点 8位串行输入 8位串行或并行输出存储状态寄存器,三种状态输出寄存器可以直接清除 100MHz的移位频率输出能力并行输出，总线驱动串行输出;标准中等规模集成电路应用串行到并行的数据转换 Remote control holding register。

描述 595是告诉的硅结构的CMOS器件, 兼容低电压TTL电路，遵守JEDEC标准。

595是具有8位移位寄存器和一个存储器,三态输出功能。

移位寄存器和存储器是分别的时钟。

数据在SCHcp的上升沿输入,在STcp的上升沿进入的存储寄存器中去。

如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。

移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’），和一个异步的低电平复位，存储寄存器有一个并行8位的,具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。

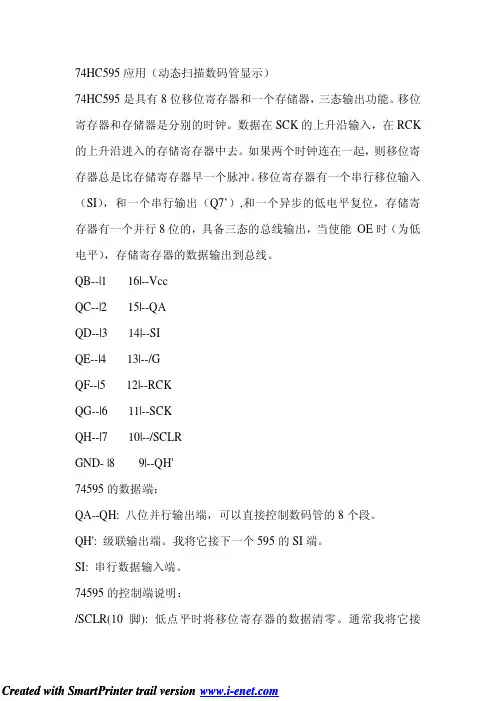

CPD决定动态的能耗， PD＝CPD×VCC×f1+∑(CL×VCC2×f0) F1＝输入频率,CL＝输出电容 f 0＝输出频率（MHz） Vcc=电源电压引脚说明符号引脚描述内部结构结合引脚说明就能很快理解 595的工作情况74HC595引脚图，管脚图________QB-—|1 16|——VccQC—-｜2 15｜--QAQD——｜3 14|--SIQE—-｜4 13|—-/GQF—-|5 12｜--RCKQG--|6 11｜—-SRCKQH-—|7 10|—-/SRCLRGND- |8 9|-—QH'｜________｜74595的数据端：QA—-QH: 八位并行输出端，可以直接控制数码管的8个段。

QH'：级联输出端。

我将它接下一个595的SI端。

8位串行输入/输出或者并行输出移位寄存器，具有高阻关断状态。

三态。

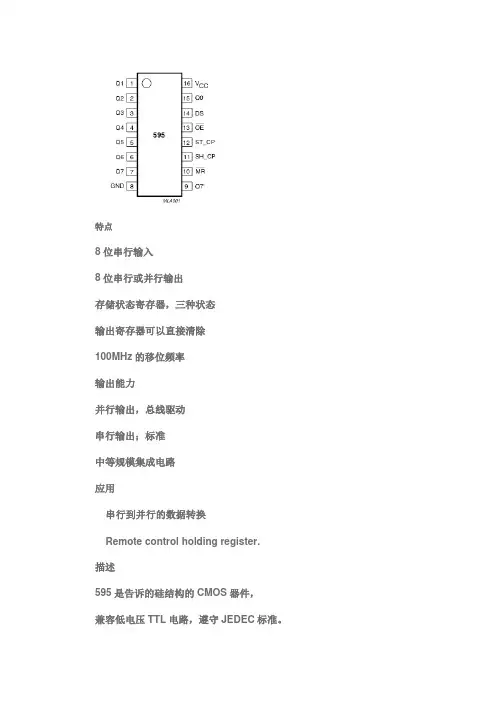

特点
8位串行输入
8位串行或并行输出
存储状态寄存器，三种状态
输出寄存器可以直接清除
100MHz的移位频率
输出能力
并行输出，总线驱动
串行输出；标准
中等规模集成电路
应用
串行到并行的数据转换
Remote control holding register.
描述
595是告诉的硅结构的CMOS器件，
兼容低电压TTL电路，遵守JEDEC标准。

595是具有8位移位寄存器和一个存储器，三态输出功能。

移位寄存器和存储器是分别的时钟。

数据在SCHcp的上升沿输入，在STcp的上升沿进入的存储寄存器中去。

如果两个时钟连在一起，则移位寄存器总是比存
储寄存器早一个脉冲。

移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。

参考数据
C PD决定动态的能耗，
P D＝C PD×V CC×f1+∑(C L×V CC2×f0)
F1＝输入频率，C L＝输出电容f0＝输出频率（MHz）Vcc=电源电压
引脚说明
功能表
H＝高电平状态L＝低电平状态↑＝上升沿
↓＝下降沿
Z＝高阻
NC＝无变化
×＝无效
当MR为高电平，OE为低电平时，数据在SH CP上升沿进入移位寄存器，在ST CP上升沿输出到并行端口。

特点8位串行输入8位串行或并行输出存储状态寄存器，三种状态输出寄存器可以直接清除100MHz的移位频率输出能力并行输出，总线驱动串行输出；标准中等规模集成电路应用串行到并行的数据转换Remote control holding register.描述595是告诉的硅结构的CMOS器件，兼容低电压TTL电路，遵守JEDEC标准。

595是具有8位移位寄存器和一个存储器，三态输出功能。

移位寄存器和存储器是分别的时钟。

数据在SCHcp的上升沿输入，在STcp的上升沿进入的存储寄存器中去。

如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。

移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。

参考数据符号参数条件TYP 单位HC HCttPHL/tPLH 传输延时SHcp到Q7’STcp到QnMR到Q7’CL=15pFVcc=5V161714 212019 NsNsfmax STcp到SHcp最大时钟速度10057 MHzCL 输入电容Notes 1 3.5 3.5 pFCPD Power dissipation capacitance per package. Notes2115 130 pFCPD决定动态的能耗，PD＝CPD×VCC×f1+∑(CL×VCC2×f0)F1＝输入频率，CL＝输出电容f0＝输出频率（MHz）Vcc=电源电压引脚说明符号引脚描述Q0…Q7 15，1，7 并行数据输出GND 8 地Q7’ 9 串行数据输出MR 10 主复位（低电平）SHCP 11 移位寄存器时钟输入STCP 12 存储寄存器时钟输入OE 13 输出有效（低电平）DS 14 串行数据输入VCC 16 电源功能表输入输出功能SHCP STCP O E MR DS Q7’ Qn× × L ↓ × L NC MR为低电平时紧紧影响移位寄存器× ↑ L L × L L 空移位寄存器到输出寄存器× × H L × L Z 清空移位寄存器，并行输出为高阻状态↑ × L H H Q6’ NC 逻辑高电平移入移位寄存器状态0，包含所有的移位寄存器状态移入，例如，以前的状态6（内部Q6”）出现在串行输出位。

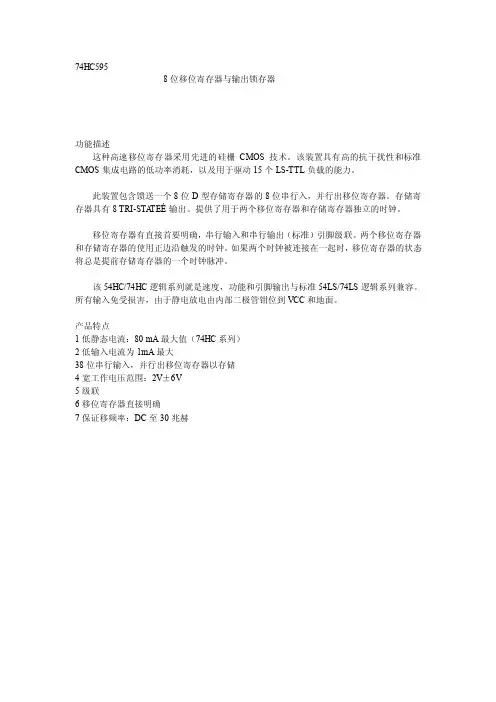

74HC5958位移位寄存器与输出锁存器功能描述这种高速移位寄存器采用先进的硅栅CMOS技术。

该装置具有高的抗干扰性和标准CMOS集成电路的低功率消耗，以及用于驱动15个LS-TTL负载的能力。

此装置包含馈送一个8位D型存储寄存器的8位串行入，并行出移位寄存器。

存储寄存器具有8 TRI-STA TEÉ输出。

提供了用于两个移位寄存器和存储寄存器独立的时钟。

移位寄存器有直接首要明确，串行输入和串行输出（标准）引脚级联。

两个移位寄存器和存储寄存器的使用正边沿触发的时钟。

如果两个时钟被连接在一起时，移位寄存器的状态将总是提前存储寄存器的一个时钟脉冲。

该54HC/74HC逻辑系列就是速度，功能和引脚输出与标准54LS/74LS逻辑系列兼容。

所有输入免受损害，由于静电放电由内部二极管钳位到VCC和地面。

产品特点1低静态电流：80 mA最大值（74HC系列）2低输入电流为1mA最大38位串行输入，并行出移位寄存器以存储4宽工作电压范围：2V±6V5级联6移位寄存器直接明确7保证移频率：DC至30兆赫第十三章：干燥通过本章的学习，应熟练掌握表示湿空气性质的参数，正确应用空气的H–I 图确定空气的状态点及其性质参数；熟练应用物料衡算及热量衡算解决干燥过程中的计算问题；了解干燥过程的平衡关系和速率特征及干燥时间的计算；了解干燥器的类型及强化干燥操作的基本方法。

二、本章思考题1、工业上常用的去湿方法有哪几种？态参数？11、当湿空气的总压变化时，湿空气H–I图上的各线将如何变化? 在t、H 相同的条件下，提高压力对干燥操作是否有利? 为什么?12、作为干燥介质的湿空气为什么要先经预热后再送入干燥器？13、采用一定湿度的热空气干燥湿物料，被除去的水分是结合水还是非结合水？为什么？14、干燥过程分哪几种阶段？它们有什么特征？15、什么叫临界含水量和平衡含水量？16、干燥时间包括几个部分？怎样计算？17、干燥哪一类物料用部分废气循环？废气的作用是什么？18、影响干燥操作的主要因素是什么？调节、控制时应注意哪些问题？三、例题例题13-1：已知湿空气的总压为101.3kN/m2 ,相对湿度为50%，干球温度为20o C。

74HC595芯片是一种8位串行输入/串行输出并行输出皆可的串转并芯片,可实现多级级联，在电子显示屏制作当中有广泛的应用。

74HC595芯片资料 8位串行输入/输出或者并行输出移位寄存器，具有高阻关断状态。

三态。

特点：8位串行输入 8位串行或并行输出存储状态寄存器，三种状态输出寄存器可以直接清除 100MHz的移位频率输出能力并行输出，总线驱动串行输出；标准中规模集成电路。

应用：串行到并行的数据转换 Remote control holding register. 描述 595是高速的硅结构CMOS器件，兼容低电压TTL电路，遵守JEDEC标准。

595是具有8位移位寄存器和一个存储器，三态输出功能。

移位寄存器和存储器是分别的时钟。

数据在SCHcp的上升沿输入，在STcp的上升沿进入的存储寄存器中去。

如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。

移位寄存器有一个串行移位输入端（Ds），和一个串行输出端（Q7’）,和一个异步的低电平复位（直接复位端），存储寄存器有一个并行8位的，具备三态的总线输出，当输出使能端OE有效时（为低电平），存储寄存器的数据输出到总线。

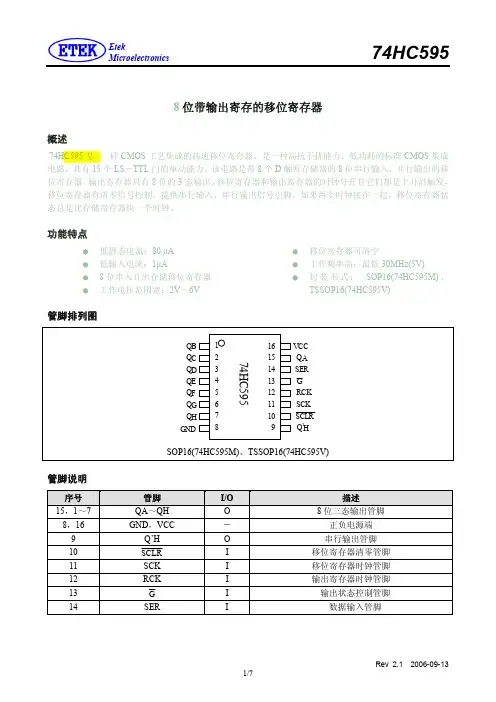

CPD决定动态的能耗， PD＝CPD×VCC ×f1+∑(CL×VCC2×f0) F1＝输入频率，CL＝输出电容 f0＝输出频率（MHz）Vcc=电源电压引脚说明：符号、引脚、描述Q0…Q7 15， 1， 7 并行数据输出 GND 8 地Q7’ 9 串行数据输出 MR 10 主复位（低电平） SHCP 11 移位寄存器时钟输入 STCP 12 存储寄存器时钟输入 OE 13 输出有效（低电平） DS 14 串行数据输入 VCC 16 电源。

74HC595的中文资料
74HC595——具有三态输出锁存功能的8位串行输入、串行/并行输出移位寄存器（本文翻译自NXP的74HC595的datasheet）
74HC595和74HCT595是带有存储寄存器和三态输出的8位串行移位寄存器，移位寄存器和存储寄存器有各自的时钟。

每当移位寄存器输入时钟SHCP上升沿来临之时，数据被移出。

每当存储寄存器输入时钟STCP上升沿来临之时，数据并行的存储到存储寄存器。

如果两个时钟上升沿同时到来，移位寄存器总是要比存储寄存器的提前一个时钟。

移位寄存器有一个串行出入（DS）和一个串行标准输出（Q7S）。

同时也提供一个异步复位端（低电平有效），存储寄存器有一个8位3态总线输出。

输出使能（OE）为低电平时，存储寄存器的值就输出。

下面是一个功能框图，有利于理解：
接着是一个逻辑符号：
功能表如下：
时序图：
在SH CP上升沿进入移位寄存器，在ST CP上升沿输出到并行端口。

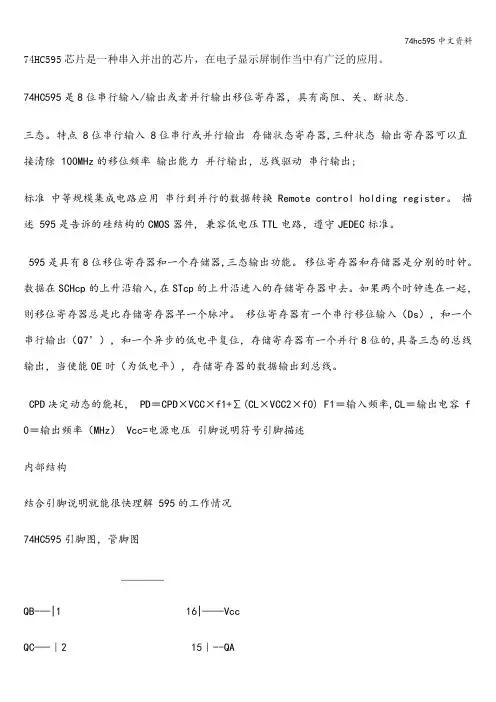

74HC595芯片是一种串入并出的芯片,在电子显示屏制作当中有广泛的应用。

74HC595是8位串行输入/输出或者并行输出移位寄存器，具有高阻、关、断状态。

三态。

特点 8位串行输入 8位串行或并行输出存储状态寄存器，三种状态输出寄存器可以直接清除 100MHz的移位频率输出能力并行输出，总线驱动串行输出；标准中等规模集成电路应用串行到并行的数据转换 Remote contr ol holding register. 描述 595是告诉的硅结构的CMOS器件，兼容低电压TTL电路，遵守JEDEC标准。

595是具有8位移位寄存器和一个存储器，三态输出功能。

移位寄存器和存储器是分别的时钟。

数据在SCHcp的上升沿输入，在STcp 的上升沿进入的存储寄存器中去。

如果两个时钟连在一起，则移位寄存器总是比存储寄存器早一个脉冲。

移位寄存器有一个串行移位输入（Ds），和一个串行输出（Q7’）,和一个异步的低电平复位，存储寄存器有一个并行8位的，具备三态的总线输出，当使能OE时（为低电平），存储寄存器的数据输出到总线。

CPD决定动态的能耗， PD＝CPD×VCC×f1+∑(CL×VCC2×f0) F1＝输入频率，CL＝输出电容 f0＝输出频率（MHz） Vcc=电源电压引脚说明符号引脚描述内部结构结合引脚说明就能很快理解 595的工作情况引脚功能表：真值表：74595的控制端说明：/SRCLR(10脚): 低点平时将移位寄存器的数据清零。

通常我将它接Vcc。

SCK(11脚)：上升沿时数据寄存器的数据移位。

QA-->QB-->QC-->...-->QH；下降沿移位寄存器数据不变。

（脉冲宽度：5V时，大于几十纳秒就行了。

我通常都选微秒级）RCK(12脚)：上升沿时移位寄存器的数据进入数据存储寄存器，下降沿时存储寄存器数据不变。

(通常我将RCK置为低电平，) 当移位结束后，在RCK端产生一个正脉冲（5V时，大于几十纳秒就行了。

******************************************************************************首先介绍下c595的用法MR 可以看成总开关低电平有效，置‘0’则输出端全部为零SH_CP 数据输入时钟上升沿时将数据输入c595ST_CP 保存数据上升沿时将移位寄存器内容存入缓冲器DS 数据端口级联的关键在ST_CP硬件部分所有c595公用数据线DS，时钟SH_CP,MR拉高首先发送数据（8位）发送完时每个c595都接收到相同的数据，然后触发第一个c595 的ST ，接着传第二个数据触发第二个c595的ST ，以此类推，就将数据分别发送个各个c595 而不会出现冲突，以下给出4个c595级联方式及程序仅供参考（可根据需要扩充）程序如下：#include<at89x52.h>#define OE P1_0#define ST P1#define DS P1_1#define SH P1_2char dis[]={0x11,0xa2,0x04,0x68};void delay(){int u=500;while(u--);}//参数：dat 要输出的数据// n：c595的个数（0-255）void dec(char *dat,char n){char i,j,d,k;OE=1;for(i=0;i<n;i++){d=dat[i];for(j=0;j<8;j++){if((d&0x80)==0)DS=0;elseDS=1;delay();d<<=1;SH=0;delay();SH=1;}ST&=~(1<<(i+3));ST|=(1<<(i+3));}OE=0;}main(){dec(dis,4);while(1);}。
