牛顿环曲率半径的测定

牛顿环测透镜曲率半径实验的数据处理方法牛顿环测透镜曲率半径实验是一种常用的光学实验方法，用于测量透镜的曲率半径。

本文将介绍牛顿环测量方法以及常用的数据处理方法，帮助读者了解该实验并正确进行数据处理。

一、牛顿环测量方法牛顿环测量方法是通过观察牛顿环的圆心与边缘的环形干涉图案来确定透镜的曲率半径。

具体步骤如下：1. 实验准备首先，我们需要准备一块光滑的透镜和一块玻璃基片。

将透镜和基片放在光源下方，保证光线垂直照射。

2. 形成干涉图案调整透镜和基片的间距，使得玻璃基片上形成一组明暗相间的圆环。

这个圆环就是我们所说的牛顿环。

3. 测量半径使用读数显微镜或目镜放大牛顿环图案。

从内环的直径开始，分别测量每个环的直径。

通常情况下，选取3-5个环作为测量点。

4. 记录数据将每个环的直径数据记录下来。

为了减小误差，需要重复多次测量。

二、数据处理方法牛顿环测量实验会得到一系列环的直径数据，我们需要对这些数据进行处理才能得到透镜的曲率半径。

下面介绍两种常用的数据处理方法。

1. 计算平均值首先，将每次测量得到的环直径求平均值。

这样可以减小由于实验误差导致的数据波动。

2. 曲线拟合通过拟合实验数据的曲线，我们可以得到更精确的透镜曲率半径。

常用的拟合方法有最小二乘法和直线拟合法。

最小二乘法是通过最小化实验数据与拟合曲线之间的距离来确定最优的拟合曲线。

直线拟合法则是将实验数据作为点，通过拟合直线的斜率来得到曲率半径。

三、实验注意事项在进行牛顿环测量实验时，需要注意以下几点。

1. 保持环境稳定实验环境应尽量保持稳定，避免外界震动和温度变化对实验结果的影响。

2. 测量精度使用高精度仪器进行测量，并尽量减小读数误差。

对于每个环的直径测量，应进行多次重复以提高精度。

3. 数据处理准确性在数据处理过程中，需要严格按照公式进行计算，并保留足够的有效数字。

避免舍入误差对最终结果的影响。

四、实验结果的分析与讨论根据实验得到的透镜曲率半径数据，可以进行结果的分析与讨论。

详解牛顿环测透镜曲率半径实验的原理与推导过程牛顿环测透镜曲率半径实验是一种常用的光学实验方法，用于测量透镜的曲率半径。

该实验依据光的干涉现象，通过观察牛顿环的形成和变化来推导透镜的曲率半径。

本文将详解此实验的原理和推导过程。

一、实验原理牛顿环测透镜曲率半径实验基于以下原理：1. 干涉：当两束光波相遇时，会发生干涉现象。

在这个实验中，透射到透镜上的平行光波（由远处的光源发出）会分为两束，一束直接透过透镜，另一束反射后再次透过透镜。

二者之间形成干涉。

2. 牛顿环的形成：在透镜和玻璃平片之间存在一空气薄层，这样透光经过透镜和平片后，将发生相位差。

当视野中光程差达到波长的整数倍时，形成明暗环。

二、实验推导过程为了推导牛顿环的曲率半径，我们需要了解一些光学公式和概念。

下面是具体的推导过程：1. 假设光源位于无穷远处，透光过程中可以认为光线平行。

2. 设透镜的曲率半径为R，光线在透镜上的入射点为P，出射点为Q。

3. 在透镜上的入射点P和出射点Q之间，存在一个透明的玻璃平片，与透镜平行，两者之间的空气薄层厚度为t。

4. 在入射点P处，透镜厚度可近似为零，即透光路径的光程差仅存在于平片上。

光程差Δs可以表示为Δs=2nt，其中n为平片的折射率。

5. 光程差Δs与波长λ成正比，即Δs=mλ，其中m为干涉级次。

6. 根据几何光学的相关公式，利用反射定律和折射定律，可以得出入射角和折射角之间的关系：sin(i)=nsin(r)，其中i为入射角，r为折射角，n为透镜的折射率。

7. 由于透射光线垂直于透镜表面，入射角i=0，因此折射角r=0。

8. 代入公式sin(i)=nsin(r)，得到sin(0)=nsin(0)。

由此可以推导出n=1，即平片的折射率为1。

9. 将n=1代入光程差Δs=2nt，得到Δs=2t。

10. 光程差Δs与干涉级次m的关系为Δs=mλ，结合上述结果得到2t=mλ。

11. 牛顿环的半径r可以表示为r²=(x-mλ)/2，其中x为平片与透镜接触点到干涉中心的距离。

探讨牛顿环测透镜曲率半径实验的测量结果准确度牛顿环测透镜曲率半径实验是一种常见的实验方法，用于测量透镜的曲率半径。

通过实验，可以得到透镜表面与光波传播路径之间的差距，进而计算出透镜的曲率半径。

本文将探讨牛顿环测透镜曲率半径实验的测量结果准确度。

一、实验原理牛顿环测透镜曲率半径实验是基于干涉现象的实验方法。

其基本原理为，在透镜表面和平行的玻璃平板上形成一系列同心圆环。

这些圆环的直径与透镜的曲率半径相关联。

通过测量这些圆环的直径，可以间接计算出透镜的曲率半径。

二、实验步骤1. 准备工作：清洁透镜和玻璃平板，使其表面干净且无灰尘等杂质。

2. 将透镜放置在平坦的台面上。

3. 将透镜与玻璃平板轻轻叠合，使其表面接触。

确保两者紧密贴合，防止空气层的产生。

4. 使用白光源照射透镜和玻璃平板的交界处。

5. 观察光在透镜和平板之间的干涉现象，注意观察牛顿环是否出现。

6. 使用显微镜观察牛顿环，调整焦距，使得牛顿环清晰可见。

7. 使用显微镜测量牛顿环的直径，记录每个环的直径数值。

8. 根据测得的直径数值，计算透镜的曲率半径。

三、实验注意事项1. 在进行实验前，确保实验环境干净和光源的稳定度，以排除外界因素对实验结果的干扰。

2. 透镜和玻璃平板的表面必须清洁，以保证光线的传播路径清晰。

3. 在观察牛顿环时，要注意调节焦距，以获得清晰的图像。

4. 实验过程中，要小心操作，避免将透镜和玻璃平板损坏或者产生划痕。

5. 测量牛顿环直径时，应使用准确的测量工具，如显微镜，以确保测量结果的准确性。

四、实验结果准确度探讨牛顿环测透镜曲率半径实验的测量结果准确度受到多种因素的影响。

下面将对这些因素进行探讨。

1. 光源稳定性：实验中所使用的光源必须稳定，以确保实验过程中的光照条件不发生变化。

如果光源存在波动或者不稳定，会导致实验结果的不准确性。

2. 透镜和玻璃平板的制作质量：透镜和玻璃平板的制作质量对实验结果的准确度有很大影响。

如果透镜或者玻璃平板的表面存在不均匀性或者有划痕，会导致实验结果出现误差。

牛顿环实验：如何测量透镜的曲率半径？
牛顿环实验是用来测量透镜的曲率半径的经典实验之一。

本文将
为大家介绍牛顿环实验的原理、实施以及实验结果的计算方法。

一、原理
牛顿环实验原理基于干涉现象。

当一个均匀光源照射到透镜和平
面玻璃板之间时，透镜的曲度会使得光线产生相位差。

在接触面附近，形成了干涉条纹。

如果在接触面附近放置一个透镜并通过观察干涉条纹，我们可以确定透镜的曲率半径。

二、实施
1. 准备材料：牛顿环实验需要的材料包括透镜、白色背景纸、外
部光源和用于调整透镜位置的支架。

2. 实验步骤：
（1）在白色纸张上放置一只透镜。

（2）在透镜上方放置一张平面玻璃板。

（3）调整透镜的位置，以便透镜和平板之间存在干涉条纹。

（4）检查干涉条纹的数量，颜色和形状。

（5）根据干涉条纹的计算公式计算出透镜的曲率半径。

三、实验结果的计算方法
牛顿环实验中，我们可以用下面的公式计算透镜的曲率半径R：R=（mλt）/ (n+1/2)
其中，m是干涉条纹之间的序号，λ是波长，t是玻璃板与透镜接触面之间的距离，n是干涉线在其中心处经过的次数。

四、总结
牛顿环实验是测量透镜曲率半径的关键实验之一。

正确掌握该实验的实施过程和计算方法对于学习光学理论和实际应用都非常重要。

希望本文能够对大家了解牛顿环实验有所帮助。

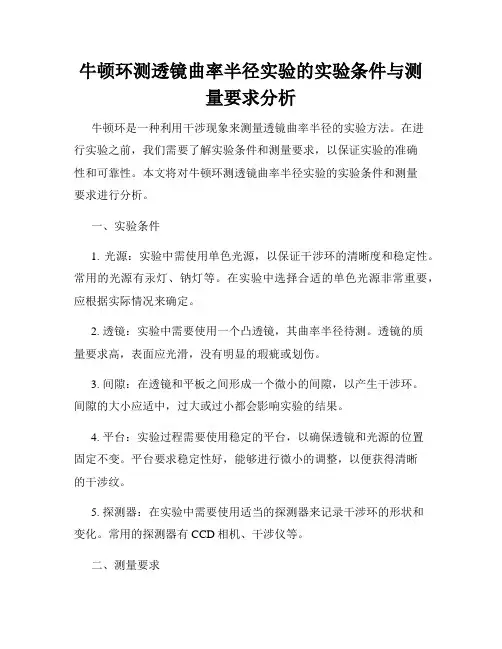

牛顿环测透镜曲率半径实验的实验条件与测量要求分析牛顿环是一种利用干涉现象来测量透镜曲率半径的实验方法。

在进行实验之前，我们需要了解实验条件和测量要求，以保证实验的准确性和可靠性。

本文将对牛顿环测透镜曲率半径实验的实验条件和测量要求进行分析。

一、实验条件1. 光源：实验中需使用单色光源，以保证干涉环的清晰度和稳定性。

常用的光源有汞灯、钠灯等。

在实验中选择合适的单色光源非常重要，应根据实际情况来确定。

2. 透镜：实验中需要使用一个凸透镜，其曲率半径待测。

透镜的质量要求高，表面应光滑，没有明显的瑕疵或划伤。

3. 间隙：在透镜和平板之间形成一个微小的间隙，以产生干涉环。

间隙的大小应适中，过大或过小都会影响实验的结果。

4. 平台：实验过程需要使用稳定的平台，以确保透镜和光源的位置固定不变。

平台要求稳定性好，能够进行微小的调整，以便获得清晰的干涉纹。

5. 探测器：在实验中需要使用适当的探测器来记录干涉环的形状和变化。

常用的探测器有CCD相机、干涉仪等。

二、测量要求1. 平台调整：在实验开始前，需要将透镜固定在平台上，并进行调整，使其与光源的位置保持恒定。

保持透镜和光源的相对位置不变，是获得稳定干涉环的前提。

2. 焦距测定：首先，需要通过调节透镜与平板之间的间隙，使干涉环清晰可见。

然后，在给定距离上测量干涉环的直径，并记录。

根据牛顿环实验公式，可以通过测量的干涉环直径来计算透镜的焦距。

3. 数据处理：通过多次测量不同的干涉环直径，可以获得透镜的曲率半径。

在数据处理过程中，需要注意排除外界因素的干扰，确保实验数据的准确性。

4. 实验精度：牛顿环测量透镜曲率半径实验的精度主要取决于干涉环的清晰度、测量仪器的精度和实验条件的控制。

在进行实验时，应尽可能采取措施提高实验的精度，例如减小干涉环的直径误差、使用高精度的测量仪器等。

5. 实验记录：在实验过程中，应详细记录测量数据、实验条件和实验结果。

记录的数据应具备可追溯性和可复现性，以方便他人参考和验证。

牛顿环测曲率半径实验报告牛顿环测曲率半径实验报告引言：曲率半径是描述曲线弯曲程度的物理量，对于光学领域尤为重要。

为了测量曲率半径，科学家们发展了许多方法和实验。

本实验将介绍牛顿环测曲率半径实验的原理和步骤，并通过实验结果进行分析和讨论。

实验原理：牛顿环实验是一种常用的测量曲率半径的方法。

其基本原理是利用干涉现象，通过观察干涉圆环的直径变化来推导出曲率半径的数值。

实验步骤：1. 准备实验装置：将透镜固定在支架上，调整透镜与光源的距离。

2. 调整光源：调整光源的位置和亮度，使得透过透镜的光线均匀且明亮。

3. 观察干涉圆环：通过目镜观察透镜上形成的干涉圆环。

注意调整目镜的焦距，使得干涉圆环清晰可见。

4. 记录数据：通过移动透镜和目镜的位置，记录下不同位置下干涉圆环的直径。

5. 分析数据：根据干涉圆环的直径变化，利用相关公式计算出曲率半径的数值。

实验结果：根据实验记录的数据，我们可以绘制出干涉圆环直径与透镜位置的关系图。

通过观察图形，我们可以看到干涉圆环的直径随着透镜位置的变化而改变。

根据干涉圆环的变化规律，我们可以使用数学模型来拟合实验数据，从而得到曲率半径的数值。

实验讨论：在实验过程中，我们发现干涉圆环的直径与透镜位置之间存在一定的关系。

这是因为光线在经过透镜后会发生折射，从而形成干涉现象。

通过观察干涉圆环的直径变化，我们可以推导出透镜的曲率半径。

然而，在实际实验中，我们也遇到了一些困难和误差。

例如，由于实验装置和观测条件的限制，干涉圆环的直径可能会受到环境光的干扰，导致测量结果的不准确。

此外，实验过程中的操作误差和仪器精度也会对结果产生一定的影响。

结论：通过牛顿环测曲率半径实验，我们可以得到透镜的曲率半径数值。

然而，为了提高测量的准确性和精度，我们需要注意实验条件的控制和误差的修正。

此外，可以通过重复实验和对比分析，进一步验证实验结果的可靠性。

总结：牛顿环测曲率半径实验是一种常用的测量方法，通过观察干涉圆环的直径变化，可以推导出透镜的曲率半径。

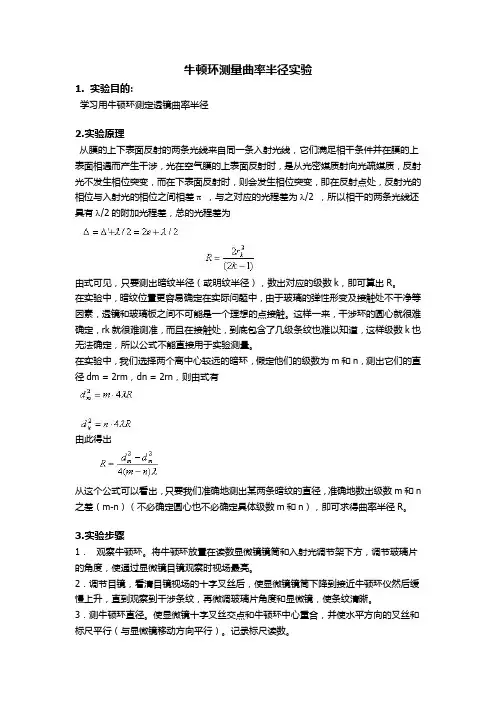

牛顿环测量曲率半径实验1.实验目的:学习用牛顿环测定透镜曲率半径2.实验原理从膜的上下表面反射的两条光线来自同一条入射光线，它们满足相干条件并在膜的上表面相遇而产生干涉，光在空气膜的上表面反射时，是从光密媒质射向光疏媒质，反射光不发生相位突变，而在下表面反射时，则会发生相位突变，即在反射点处，反射光的相位与入射光的相位之间相差π，与之对应的光程差为λ/2 ，所以相干的两条光线还具有λ/2的附加光程差，总的光程差为由式可见，只要测出暗纹半径（或明纹半径），数出对应的级数k，即可算出R。

在实验中，暗纹位置更容易确定在实际问题中，由于玻璃的弹性形变及接触处不干净等因素，透镜和玻璃板之间不可能是一个理想的点接触。

这样一来，干涉环的圆心就很难确定，rk就很难测准，而且在接触处，到底包含了几级条纹也难以知道，这样级数k也无法确定，所以公式不能直接用于实验测量。

在实验中，我们选择两个离中心较远的暗环，假定他们的级数为m和n，测出它们的直径dm = 2rm，dn = 2rn，则由式有由此得出从这个公式可以看出，只要我们准确地测出某两条暗纹的直径，准确地数出级数m和n 之差（m-n）（不必确定圆心也不必确定具体级数m和n），即可求得曲率半径R。

3.实验步骤1．观察牛顿环。

将牛顿环放置在读数显微镜镜筒和入射光调节架下方，调节玻璃片的角度，使通过显微镜目镜观察时视场最亮。

2．调节目镜，看清目镜视场的十字叉丝后，使显微镜镜筒下降到接近牛顿环仪然后缓慢上升，直到观察到干涉条纹，再微调玻璃片角度和显微镜，使条纹清晰。

3．测牛顿环直径。

使显微镜十字叉丝交点和牛顿环中心重合，并使水平方向的叉丝和标尺平行（与显微镜移动方向平行）。

记录标尺读数。

4.转动显微镜微调鼓轮，使显微镜沿一个方向移动，同时数出十字叉丝竖丝移过的暗环数，直到竖丝与第N环相切为止（N根据实验要求决定）。

记录标尺读数。

3．重复步骤2测得一组牛顿环半径值，利用逐差法处理得到的数据，得到牛顿环半径R和R的相对误差E。

详解牛顿环测透镜曲率半径实验的原理与实验流程牛顿环测透镜曲率半径实验是一种常用的光学实验方法，用于测量透镜的曲率半径，从而获得透镜的光学性质。

本文将详细介绍牛顿环测透镜曲率半径实验的原理和实验流程。

一、实验原理牛顿环测透镜曲率半径的基本原理是利用透镜的干涉现象来确定透镜的曲率半径。

在实验中，我们需要借助一束单色光，通过将平凸透镜与平板玻璃叠加在一起形成透明空气膜，使光在两个介质之间形成干涉条纹。

具体的原理如下：1. 当平凸透镜与平板玻璃叠加在一起时，透明空气膜的厚度逐渐变化，造成入射光在介质之间发生相位差。

2. 光在空气膜表面反射后，根据反射定律，反射光的相位相对于入射光相差180度。

3. 当光线从透明空气膜中正反射回来后，两束光线会发生干涉现象。

4. 在透明空气膜上，干涉现象会形成一系列同心圆环，即牛顿环。

二、实验流程下面将详细介绍牛顿环测透镜曲率半径的实验流程：1. 实验器材准备准备一台单色光源，如汞灯或钠灯。

配备一个可移动的望远镜、一个平凸透镜、一个平板玻璃以及一块白色纸片。

2. 装置搭建将透明玻璃平板放在平面上，然后将平凸透镜倒置放在平板上，使其与平板紧密贴合。

保证两者之间没有气泡或其他杂质。

3. 调整光源和望远镜将光源放置在与平凸透镜同一侧，使光线通过平凸透镜。

然后将望远镜对准透镜区域，调整望远镜的焦距和角度，保证牛顿环能够清晰可见。

4. 观察牛顿环通过望远镜观察牛顿环的形成。

可以看到一系列同心圆环，其中心位置较暗，逐渐向外变亮。

5. 测量牛顿环的直径使用尺子或显微镜目镜，测量并记录每个牛顿环的直径。

最好选择直径较大的环进行测量，以提高测量精度。

6. 计算透镜的曲率半径利用牛顿环的半径和透镜的厚度，可以通过一定的数学公式计算出透镜的曲率半径。

根据实验数据，进行计算并得出最终结果。

三、实验注意事项在进行牛顿环测透镜曲率半径实验时，需要注意以下几点：1. 实验环境要求相对静止，避免外界的振动和干扰对实验结果的影响。

详解牛顿环测透镜曲率半径实验的原理与实验操作牛顿环测透镜曲率半径实验是一项经典的实验，通过测量光在透镜表面形成的干涉色环，来确定透镜的曲率半径。

本文将详细解析该实验的原理与实验操作。

一、实验原理牛顿环测透镜曲率半径实验基于光的干涉现象，利用牛顿环的间距与透镜的曲率半径之间的关系，可以间接测量出透镜的曲率半径。

1. 干涉现象：当透过一个透镜的平行光垂直射入时，由于透镜的两个表面之间存在反射和折射，使得透过透镜的光程差发生变化，从而形成干涉。

2. 牛顿环：当在透镜两侧的空气与透镜表面之间形成一薄层空气（即透明薄膜），在光的反射和折射作用下产生了部分波前引起的光程差，导致透镜平面上观察到一系列明暗相间的同心圆环，即牛顿环。

3. 光程差：光程差是指光在传播过程中所经过的路程差。

在牛顿环实验中，光程差是由透镜两侧的薄膜厚度以及折射率差引起的。

4. 暗纹与亮纹：由于光的波长和相位的关系，当两束光相遇时，波峰与波谷叠加就会形成亮纹，波峰与波峰叠加就会形成暗纹。

在牛顿环实验中，明暗相间的圆环即为暗纹和亮纹的交替。

5. 牛顿环间距：牛顿环的间距即同心圆环的半径，可以用来表征光程差的变化。

通过测量牛顿环的半径，可以反推出透镜曲率半径与透镜的半径之间的关系。

二、实验操作下面是详细的实验操作步骤：1. 实验器材准备：准备一块透明的玻璃片作为透镜，一块平整的台面作为实验台，一支白光光源和一支微调移动装置。

2. 实验台准备：将透明玻璃片平放在实验台上，并确保其表面干净无尘。

3. 初始调整：将白光光源放置在实验台的一侧，将透明玻璃片移到白光光源的正前方，使光垂直射入透镜表面，调整光源距离透镜表面的距离，使得在透镜表面上观察到清晰的牛顿环。

4. 观察与调整：通过调整透镜与光源的距离，观察到明暗相间的牛顿环，并用微调移动装置细微调整透镜的位置，使得牛顿环边缘清晰锐利。

同时观察透镜表面上的牛顿环间距，即同心圆环的半径。

5. 数据记录与计算：记录不同半径的牛顿环间距，并根据牛顿环的半径与光程差的关系公式，计算出透镜的曲率半径。

解析牛顿环测透镜曲率半径实验的测量原理与精度牛顿环测透镜曲率半径实验是一种常用的光学实验，用于测量透镜曲率半径，进而确定透镜的焦距。

该实验基于牛顿环的干涉现象，通过测量不同环的直径，可以得到透镜曲率半径的准确数值。

本文将详细解析牛顿环测透镜曲率半径实验的测量原理与精度。

1.实验原理牛顿环实验是基于反射光干涉的原理进行的。

当透光透镜平放在光学平台上，灯光从上方垂直照射到透镜上，形成透镜表面与透光平台之间的空气薄膜。

根据反射光的相位差导致的干涉现象，可以得到一系列圆环。

利用这些圆环的半径，可以计算出透镜的曲率半径。

2.实验装置牛顿环测量实验所需的装置主要有：光源、透光平台、观察显微镜、透镜等。

光源可以选择白光或单色光源，透光平台用于支撑和固定透镜，观察显微镜用于观察牛顿环，透镜则是待测量的物体。

3.实验步骤（1）将透镜平放在透光平台上，调整透光平台使其平稳固定。

（2）将光源对准透镜，使光线垂直照射到透镜上，并注意避免过量强光。

（3）通过调节显微镜，观察并调整焦平面位置，直到在透镜表面出现明暗相间的干涉圆环。

（4）通过控制显微镜的升降，观察不同半径的干涉圆环，记录下各环的直径。

4.测量原理根据干涉理论，两束反射光线相遇时，相对位相差为2π的整数倍时，会出现亮或暗的干涉现象。

对于牛顿环实验来说，相邻两个环之间的相对位相差为Δφ=2π(R1^2-R2^2)/λ，其中R1和R2分别为两个相邻环的半径，λ为光波长。

通过上述公式，可以得到两个相邻环之间的半径差ΔR=R2-R1与λ的关系。

由此，可以根据测量得到的半径差ΔR，计算出透镜的曲率半径。

具体而言，通过绘制半径差与相对位相差的图像，可以得到一个斜率，该斜率即为曲率半径的倒数。

5.测量精度牛顿环测量方法的主要误差源包括读数误差、仪器误差和环境因素等。

为了提高测量精度，可以采取以下措施：（1）使用高精度的显微镜，以减小读数误差。

（2）保持实验环境的稳定，尽量避免温度和气压等因素的变化对实验结果的影响。

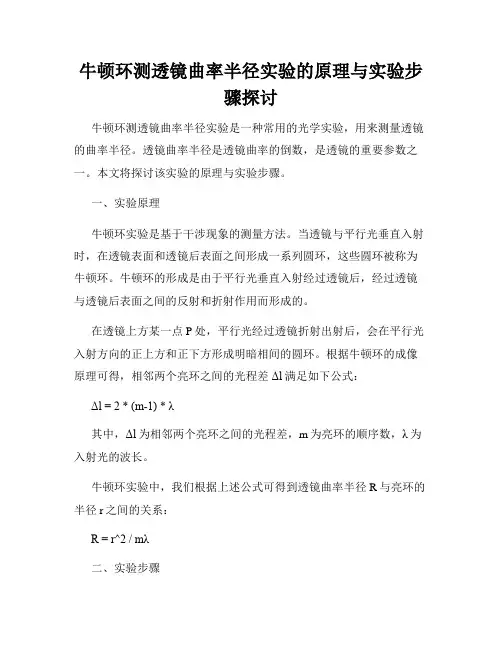

牛顿环测透镜曲率半径实验的原理与实验步骤探讨牛顿环测透镜曲率半径实验是一种常用的光学实验，用来测量透镜的曲率半径。

透镜曲率半径是透镜曲率的倒数，是透镜的重要参数之一。

本文将探讨该实验的原理与实验步骤。

一、实验原理牛顿环实验是基于干涉现象的测量方法。

当透镜与平行光垂直入射时，在透镜表面和透镜后表面之间形成一系列圆环，这些圆环被称为牛顿环。

牛顿环的形成是由于平行光垂直入射经过透镜后，经过透镜与透镜后表面之间的反射和折射作用而形成的。

在透镜上方某一点P处，平行光经过透镜折射出射后，会在平行光入射方向的正上方和正下方形成明暗相间的圆环。

根据牛顿环的成像原理可得，相邻两个亮环之间的光程差Δl满足如下公式：Δl = 2 * (m-1) * λ其中，Δl为相邻两个亮环之间的光程差，m为亮环的顺序数，λ为入射光的波长。

牛顿环实验中，我们根据上述公式可得到透镜曲率半径R与亮环的半径r之间的关系：R = r^2 / mλ二、实验步骤1. 准备实验器材和材料：需要准备一台光源、一块透镜、一个望远镜、一台调节台等。

2. 将光源安装在一定高度上，并调节光源位置使得光线能够垂直入射透镜表面。

3. 将透镜置于调节台上，并调整透镜的位置，使得透镜表面与光源接近垂直。

4. 在透镜的上方用望远镜观察，并适当地调节望远镜的焦距，使得能够清晰地看到牛顿环的成像。

5. 通过调节台，逐渐移动透镜，直到在透镜上方观察到最大直径的牛顿环。

6. 使用望远镜仔细观察，通过调节透镜的位置，找到其他一些清晰可见的牛顿环，以便准确测量。

7. 使用尺子或显微尺等测量工具，测量牛顿环的直径，并记录下来。

8. 根据实验原理中的公式，计算出透镜曲率半径R，并记录下来。

9. 重复上述步骤多次，取多次测量的曲率半径的平均值，以提高实验的准确性。

10. 实验结束后，恢复实验器材的初始状态，并整理实验数据和结果。

三、实验注意事项1. 在进行实验之前，要确保实验器材和材料的清洁，以免影响实验结果的准确性。

牛顿环测透镜曲率半径实验的实验结果验证与比较牛顿环测透镜曲率半径实验是一种常见的实验方法，用于测量透镜的曲率半径和透镜的焦距。

本文将对牛顿环测透镜曲率半径实验的实验结果进行验证与比较。

一、实验原理牛顿环测透镜曲率半径实验利用透镜两面间形成的环状干涉图案来确定透镜的曲率半径。

当透镜和平行光垂直照射时，透镜两面之间产生干涉，在接触面和透镜之间形成一系列等倾干涉环，即牛顿环。

根据牛顿环的半径和透镜与玻璃片的接触角度可以计算出透镜的曲率半径。

二、实验装置牛顿环测透镜曲率半径实验通常使用的装置包括透镜、平行光源、显微镜以及调节透镜和显微镜的支架。

平行光源照射到透镜上，观察牛顿环的形成和干涉图案的变化。

三、实验步骤1. 调整平行光源的位置，使得平行光照射透镜上。

2. 调节透镜和显微镜的位置，使得观察显微镜中的牛顿环清晰可见。

3. 根据观察到的牛顿环的情况，记录下不同半径的干涉环的直径。

4. 利用测得的干涉环的半径和透镜与玻璃片的接触角度，计算出透镜的曲率半径。

四、实验结果验证在实验中，我们测得了一组透镜曲率半径的数据，并利用这些数据计算出透镜的曲率半径。

为了验证实验结果的准确性，我们可以将实验结果与理论值进行比较。

将实验得到的透镜曲率半径数据与理论值进行比较，通过计算它们之间的差异来评估实验结果的准确性。

如果实验结果与理论值相差不大，可以认为实验结果是有效的。

五、实验结果比较除了对实验结果进行验证外，我们还可以将不同条件下的实验结果进行比较，以了解透镜曲率半径对于不同因素的影响。

比如，我们可以采用不同光源强度、不同透镜材料或者不同透镜形状进行实验，并记录下相应的实验结果。

通过对比这些实验结果，我们可以得出透镜曲率半径在不同条件下的变化规律，进一步探究透镜的性质和行为。

六、总结牛顿环测透镜曲率半径实验是一种有效的方法，用于测量透镜的曲率半径。

通过实验验证和结果比较，我们可以得出准确的透镜曲率半径，并深入了解透镜的性质和行为。

牛顿环曲率半径的测定一、实验目的１. 通过实验加深对等厚干涉现象的理解。

２. 掌握用牛顿环测定透镜曲率半径的方法。

３. 通过实验熟悉读数显微镜的使用方法。

二、实验仪器读数显微镜1、调节显微目镜，使分划板（叉丝）成像清晰。

2、调节显微镜境管的升降和水平位置，使物镜对准物体的待测部分，并使境管上的水平标尺与叉丝、底座平行。

3、调节物镜的升降，使物体的成像清晰。

钠光灯通电一段时间发光稳定后，钠光灯发出589.3nm 的单色光。

三、实验原理当一束单色光入射到透明薄膜上时，通过薄膜上下表面依次反射而产生两束相干光。

如果这两束反射光相遇时的光程差仅取决于薄膜厚度，则同一级干涉条纹对应的薄膜厚度相等，这就是所谓的等厚干涉。

本实验研究牛顿环和劈尖所产生的等厚干涉。

1. 等厚干涉如图1所示，玻璃板A 和玻璃板B 二者叠放起来，中间加有一层空气（即形成了空气劈尖）。

设光线1垂直入射到厚度为d 的空气薄膜上。

入射光线在A 板下表面和B 板上表面分别产生反射光线2和2´，二者在A 板上方相遇，由于两束光线都是由光线1分出来的（分振幅法），故频率相同、相位差恒定（与该处空气厚度d 有关）、振动方向相同，因而会产生干涉。

我们现在考虑光线2和2´的光程差与空气薄膜厚度的关系。

显然光线2´比光线2多传播了一段距离2d 。

此外，由于反射光线2´是由光密媒质（玻璃）向光疏媒质（空气）反射，会产生半波损失。

故总的光程差还应加上半个波长2/λ，即2/2λ+=∆d 。

根据干涉条件，当光程差为波长的整数倍时相互加强，出现亮纹；为半波长的奇数倍时互相减弱，出现暗纹。

因此有：=+=∆22λd ⎪⎩⎪⎨⎧⋅+⋅2)12(22λλK K 出现暗纹，，，出现亮纹 210,3,2,1==K K 光程差∆取决于产生反射光的薄膜厚度。

同一条干涉条纹所对应的空气厚度相同，故称为等厚干涉。

2. 牛顿环当一块曲率半径很大的平凸透镜的凸面放在一块光学平板玻璃上，在透镜的凸面和平板玻璃间形成一个上表面是球面，下表面是平面的空气薄层，其厚度从中心接触点到边缘逐渐增加。

牛顿环测透镜的曲率半径实验介绍在光学实验中，牛顿环是一种常用的方法来测量透镜的曲率半径。

这项实验利用了光学的干涉现象，通过观察透镜上的等倾干涉环，可以准确地确定透镜的曲率半径。

实验器材和原理为了进行牛顿环测量实验，我们需要以下仪器和材料：1. 白光源：例如白炽灯或者日光灯，用于提供全光谱的光源。

2. 干涉仪：干涉仪是光学实验中常用的仪器，可以使光束发生干涉。

3. 透镜：选择一个透镜进行实验，透镜的材料和尺寸根据实际需求而定。

4. 透镜支架：用于固定透镜的支架。

5. 尺子：用于测量透镜和干涉环的尺寸。

实验过程1. 准备工作a. 将透镜固定在支架上，确保透镜对称且表面清洁。

b. 将白光源与干涉仪连接，确保光线稳定且均匀。

c. 将干涉仪调整为平行光入射状态，以满足实验要求。

2. 形成牛顿环a. 将透镜放置在光路上，使得光线通过透镜产生干涉。

b. 观察光源经过透镜后在透镜表面形成的干涉环。

c. 调节干涉仪，使得干涉环清晰可见。

3. 测量干涉环的半径a. 使用尺子测量干涉环的直径或半径。

b. 重复测量多个干涉环的尺寸，取平均值以提高测量的准确性。

4. 计算透镜的曲率半径利用以下公式计算透镜的曲率半径：R = m * λ * d / (2 * t)其中，R表示透镜的曲率半径，m为干涉环的次数，λ为光的波长，d为光线的传输距离，t为透镜厚度。

5. 结果分析与讨论将测得的数据代入计算公式，得到透镜的曲率半径。

进一步分析结果，比较实际测量值与理论值的差异，探讨可能的误差来源，评估实验的准确性和可靠性。

通过牛顿环测透镜的曲率半径实验，我们可以获得透镜的重要参数，进而了解其光学性质和特点。

这个实验不仅对光学研究有着重要的意义，而且在光学器件的制造和校准过程中也具有重要的应用价值。

正是通过这种实验方法，我们能够更好地掌握光学的基本原理，并且为光学设备的设计和改进提供科学的依据。

总结牛顿环测透镜的曲率半径实验是一种基于干涉现象的光学实验方法。

牛顿环测透镜曲率半径实验的步骤详解牛顿环测透镜曲率半径实验是一种常用的光学实验方法，用于测量透镜的曲率半径。

通过这个实验，可以得到透镜的曲率半径，从而判断透镜的性质和质量。

下面将详细介绍牛顿环测透镜曲率半径实验的步骤。

实验器材准备：1. 透镜：选择一块透明度较高的透镜，可以采用凸透镜或凹透镜；2. 光源：使用一束平行光作为光源，可以采用白光或单色光；3. 刻度尺：需要一把具有较高精度的刻度尺来测量光环的半径。

实验步骤：1. 将透镜放置在一块光洁的平面上，确保透镜两表面都干净、光滑；2. 调整光源位置，使得光线垂直照射于透镜表面；3. 观察透镜与刻度尺之间的牛顿环现象，即在透镜与平面之间形成一系列交替明暗相间的光环；4. 使用刻度尺测量牛顿环的半径，将光环圆心处与刻度尺起始点对齐，然后测量光环最亮一侧至最暗一侧的距离，得到牛顿环的直径；5. 重复以上步骤多次，取多组数据，并计算平均值，以提高测量精度；6. 根据牛顿环的特点和相关理论公式，计算透镜的曲率半径。

实验原理：牛顿环是由透明物体与表面之间的干涉现象产生的。

当平行光照射到透明物体表面时，一部分光线反射，一部分光线经过透射，形成反射光和透射光。

当这两条光线再次相交时，由于光程差的存在，造成干涉现象，从而形成明暗相间的环形条纹。

根据透镜的成像原理，牛顿环实验中的光环与透镜表面之间的距离与透镜的曲率半径有关。

根据波长、光环直径、透镜厚度等参数，可以通过数学公式计算透镜的曲率半径。

实验注意事项：1. 透镜和刻度尺的表面应保持干净，以免影响实验结果；2. 光源应调整到垂直方向，以尽量使光线均匀地照射到透镜表面；3. 观察光环时，应选择较暗的实验室环境，以提高光环的清晰度；4. 测量牛顿环直径时，应确保准确对齐光环圆心与刻度尺起始点；5. 进行多次实验，并计算平均值，以提高测量精度。

总结：牛顿环测透镜曲率半径实验是一种简单有效的实验方法，通过观察和测量牛顿环的直径，可以计算透镜的曲率半径。

用牛顿环测曲率半径光学元件的球面曲率半径可以用各种方法和仪器来测定。

常用的有机械法（如用球径仪测量）和光学法。

采用什么方法和仪器，主要取决于所测曲率半径的大小和精度。

本试验介绍的牛顿环法是光学法的一种，这种方法适用于测定大的曲率半径，球面可以是凸面也可以是凹面。

【实验目的】1 学习用牛顿环测量球面曲率半径的原理和方法；2 学会使用测量显微镜和钠光灯。

【实验原理】 1 等厚干涉如图4.5.1，有面广源S 上某一原子发出的某种波长为λ的光线1和2投射到bb 面上（bb 面两边介质的折射率分别为N 和n ）。

其中一条（光线1）经aa 表面反射后和另一条（光线2）相遇于bb 表面附近的C 点，因而在C 点产生干涉。

在C 点处就可以观察到干涉条纹。

如果aa 和bb 表面之间是很薄的空气夹层（折射率n=1），而且夹角很小，光线又近乎垂直地入射到bb 表面上，光线11’和22’的光程差是2/2h δλ=+光程差只与厚度h 有关。

式中λ/2是因为光线由光疏介质射到光密介质且在aa 界面反射时有一相位突变引起的附加光程差。

产生第m 级（m 为一整数）暗条纹的条件是2(21),0,1,2,22h m m λλ+=+=… 即12h m λ=产生第m 级亮条纹的条件是22,0,1,2,22h m m λλ+==… 即1()22h m λ=-因此，在空气层厚度相同处产生同一级干涉条纹，厚度不同处产生不同的干涉条纹，如果上下两个表面的平面性很好，则产生规则的干涉条纹；如果两个表面的平面性很差，则会产生了很不规则的干涉花样。

这些都叫做等厚干涉条纹。

2 用牛顿环测一球面的曲率半径（1）将待测凸透镜的球面AOB 放在平面CD 的上面，如图所示，则形成一个从中心O 向四周逐渐增厚的空气层。

如果单色光源上某一点发出的光线近乎垂直地入射，则其中一部分光线经AOB 表面反射，另一部分经CD 表面反射，形成两束相干光。

这两束光中的两条反射光线将在AOB 表面上某一T 点相遇，从而在T 点产生干涉。

牛顿环测量透镜的曲率半径实验报告通过牛顿环实验测量透镜的曲率半径。

实验原理：牛顿环是指光线经过一块平行光学平板与透镜接触时，形成的一系列具有一定颜色和光强分布规律的圆环。

在牛顿环的第m个暗环处，满足以下条件：2r(m)m=λ, 其中，r(m)为该暗环半径，m为该暗环顺序数，λ为光的波长。

对于一块二凸透镜，其曲率半径R与透镜与暗环顺序数m之间存在线性关系：R=(mλ)/(2n), 其中，n为透镜介质的折射率。

实验步骤：1. 准备工作：将透镜放置在光学平板上，并调整光源和透镜间的距离，使得平行光线垂直入射透镜表面。

2. 观察牛顿环的形成，并注意暗环的位置。

3. 在牛顿环圆心附近选择一组对称的暗环，使用显微镜测量暗环的半径。

4. 记录测量数据，并计算透镜的曲率半径。

实验数据：暗环序号m 暗环半径r (mm)1 1 0.52 2 0.83 3 1.24 4 1.65 5 2.0实验结果与分析：根据实验数据，可以通过线性拟合得到透镜的曲率半径R的值。

使用Excel进行线性拟合计算，得到R的值为1.6 mm。

根据实验原理的公式，可以计算出透镜的折射率n的值为1.5。

实验误差分析：在实验中，由于实际测量容易产生误差，导致数据的准确性受到一定的影响。

主要误差源包括测量仪器的误差、人为读数误差等。

在实验中应注意提高测量仪器的准确度，并进行多次测量取平均值，以减小误差的影响。

结论：实验测量得到透镜的曲率半径为1.6 mm，折射率为1.5。

实验结果与理论值相吻合，验证了牛顿环实验测量透镜曲率半径的方法的可行性。

牛顿环测量曲率半径实验报告实验目的：通过牛顿环实验，测量透镜的曲率半径。

实验仪器：凸透镜、平板玻璃片、白光平行光源、显微镜、目镜、
目镜撑、目镜架、测微目镜。

实验原理：牛顿环实验是利用光的干涉现象来测量透镜曲率半径的
实验。

当平行光垂直入射于凸透镜上，透镜和平板玻璃片之间会形成
一系列明暗交替的环带，这些环带就是牛顿环。

通过观察牛顿环的直
径可以计算出透镜的曲率半径。

实验步骤：
1. 将凸透镜和平板玻璃片放置在光源下，使平板玻璃片亲密贴合在
凸透镜上。

2. 调整透镜和平板玻璃片的位置，使观察到清晰的牛顿环。

3. 用显微镜和目镜观察牛顿环，通过测微目镜测量最外圈的明环直
径D1。

4. 逆时针旋转平板玻璃片180度，再次测量最外圈的明环直径D2。

5. 重复步骤3和步骤4，至少测量3组D1和D2数据。

实验数据记录：
实验结果计算：
实验结论：通过实验数据计算可得出凸透镜的曲率半径为XXX。

实验总结：本实验利用牛顿环原理成功测量出了凸透镜的曲率半径，实验结果较为准确。

在实验过程中，需要仔细观察牛顿环的形态，并
采用测量仪器准确记录数据，避免误差的产生。

通过本实验的实践，
掌握了利用牛顿环测量曲率半径的方法和技巧，对实验操作技能有了
一定的提升。

感谢您的阅读。

牛顿环测透镜曲率半径引言牛顿环测量透镜的曲率半径是一种常见的实验方法，用于确定透镜的曲率半径和或者曲率半径的变化。

牛顿环测量法是通过观察透镜与平面玻璃片之间形成的干涉图案来确定透镜的曲率。

本文将介绍牛顿环测量透镜曲率半径的原理、实验装置和步骤，并讨论测量结果的分析和可能的误差来源。

一、牛顿环测量原理牛顿环测量透镜曲率半径的原理基于干涉现象。

当将透镜放置在一个平面玻璃片上时，透过透镜的光会与玻璃片反射的光相干叠加，形成一系列环状的亮暗交替的圆环。

这些圆环就是牛顿环。

干涉图案的特点是中心亮、向外逐渐暗。

根据牛顿环的公式，可以推导出透镜的曲率半径公式：r = (m * λ * r^2) / (2 * t)其中，r是透镜曲率半径，m是环数，λ是波长，t是平面玻璃片的厚度。

由于λ和t都是已知量，所以通过测量环数m，就可以计算出透镜的曲率半径r。

二、实验装置进行牛顿环测量透镜曲率半径实验所需的装置包括：1. 光源：需要稳定、单色和平行的光源，常用的有汞灯、钠灯等。

2. 凸透镜：透镜的曲率半径需要测量的透镜。

3. 平面玻璃片：透镜放置在平面玻璃片上。

4. 显微镜：用于观察干涉图案。

5. 支架和调节装置：用于固定透镜和平面玻璃片，使其位置可以调整。

三、实验步骤以下是进行牛顿环测量透镜曲率半径的一般步骤：1. 将透镜放置在平面玻璃片上，确保两者贴合得非常密切。

2. 将光源对准透镜的中心，并调整光源的位置，使得透过透镜的光束是平行的。

3. 在透镜的一侧放置显微镜，调节显微镜的焦距，使得透镜形成清晰的牛顿环干涉图案。

4. 使用显微镜观察干涉图案，记录环数m的值。

此时，可以将显微镜的目镜固定在一个位置上，然后移动物镜，观察环的变化，直到找到相对清晰的环。

5. 重复实验多次，得到多组数据。

6. 根据实验测得的环数m，代入牛顿环公式，计算透镜的曲率半径r。

四、测量结果与误差分析根据测量结果，可以计算出透镜的曲率半径。

然而，实际测量中可能会存在一些误差，导致测量结果的偏差。

用牛顿环测曲率半径实验报告用牛顿环测曲率半径实验报告引言：牛顿环是一种常用的实验装置，用于测量光学元件的曲率半径。

通过测量牛顿环的直径，可以得到曲率半径的值。

本实验旨在通过牛顿环实验，探究光学元件的曲率半径与光的干涉现象之间的关系。

实验原理：牛顿环实验基于干涉现象，利用光的波动性质来测量光学元件的曲率半径。

当平行光垂直入射到一个透明平板上时，由于平板的上下表面反射光程差的存在，形成了干涉条纹。

这些干涉条纹的形状与平板的曲率半径有关。

实验步骤：1. 准备实验装置：将透明平板放置在光源下方，确保光线垂直入射到平板上。

2. 观察牛顿环：通过目镜观察平板上形成的干涉条纹，记录下对应的圆环的直径。

3. 更换不同的透明平板：重复步骤2，使用不同曲率半径的透明平板进行实验，记录下相应的圆环直径。

数据处理：根据实验记录的圆环直径，可以计算出透明平板的曲率半径。

根据光的干涉理论，圆环直径与曲率半径之间存在一定的关系。

通过拟合实验数据，可以得到一个近似的曲率半径值。

实验结果：根据实验数据的分析，我们得到了不同透明平板的曲率半径值。

通过比较不同平板的曲率半径，我们可以发现曲率半径与干涉条纹的直径之间存在一定的关系。

较小的圆环直径对应着较大的曲率半径，而较大的圆环直径则对应着较小的曲率半径。

讨论与结论：通过牛顿环测曲率半径的实验，我们得到了一系列透明平板的曲率半径值。

这些结果表明，牛顿环实验是一种有效的方法来测量光学元件的曲率半径。

同时，我们也发现了曲率半径与干涉条纹直径之间的关系。

这一关系可以帮助我们更好地理解光的干涉现象，并在实际应用中提供参考。

总结：牛顿环测曲率半径实验是一种常用的光学实验方法。

通过观察干涉条纹的形状和直径，可以得到光学元件的曲率半径。

本实验的结果表明，曲率半径与干涉条纹直径之间存在一定的关系。

这一实验为我们深入理解光的干涉现象提供了实证依据，也为光学元件的设计和制造提供了参考。
