两轴式变速器变速传动机构主要由第一轴（即动力输入轴）、第二轴（即动力输出轴）、倒挡轴、各挡齿轮及变速器壳体所构成。两轴是指汽车前进时，传递动力的轴只有第一轴和第二轴。两轴式变速器的传动方向是输入轴动力传递到输入轴齿轮，再到输出轴齿轮，最后到输出轴输出动力，变速器通过改变不同输入轴齿轮和输出轴齿轮啮合，实现不同的挡位。它的支撑方式是：圆柱滚子轴承、滚针轴承、向心球轴承作为支撑。滚针轴承可承受较大的径向力，径向刚度大；径向尺寸小，可以不安装内圈和外圈，因此便于安装在狭小空间内。它的换挡是通过各挡拨叉，推动同步器（或者结合套）实现的。它的润滑方式与密封：变速箱壳体内注入齿轮油，采用飞溅方式润滑齿轮副、轴、轴承等，同时也通过在齿轮上钻径向孔，或者在齿轮轮毂上开径向油槽的方式，来润滑所在部位的轴承。变速器的润滑油应避免流入到前端的离合器和后端的万向节。两轴变速器的特点是无中间轴，输入轴和输出轴平行；没有直接挡，因此高速挡的效率比三轴变速器低；在传动线路中只有一对齿轮啮合，机械效率高，噪音小；输入轴和输出轴旋转方向相反；结构简单，紧凑、容易布置；在FF或者RR布置的汽车上广泛采用，一般将主减速器和差速器也集成在变速箱内。
根据轿车的外形、轴距、轮距、最小离地间隙、车辆重量、最小转弯半径、装载重量以及最高车速等参数，结合发动机型号，可以得到发动机的最大扭矩、最大功率、排量等重要的参数。然后由某些轿车的基本参数，选择合适的主减速比。根据上述的参数，再运用汽车理论、汽车设计、机械设计等相关知识，计算出有关的变速器参数并且论证设计的合理性。理想的变速器应该能够使汽车在给定发动机的情况下,达到理想的动力性能,并且满足在可靠的工作条件下节省材料、体积最小、降低成本，这也是未来变速器的改进方向。在变速器小型化和实现变速器的功能的同时，实现变速器的节能与环境保护的有机结合，应用新材料，制造出低成本、高性能、智能化、微型化、集成化的新型变速器是当前的主要趋势。

变速器设计文献综述

变速器设计文献综述变速器是一种机械装置，用于调整发动机输出的转速和转矩，以适应不同的工况和驾驶需求。

它是汽车传动系统中的关键部分，直接影响着汽车的性能、燃油经济性和驾驶舒适度。

为了降低车辆的燃油消耗和减少尾气排放，近年来对变速器的设计和研究日益重要。

变速器的设计要考虑多个因素，包括实现满足不同驾驶工况需求的传动比、提高传动效率、减小体积和重量以及提高可靠性等。

变速器的结构形式有多种，如手动变速器、自动变速器和无级变速器等。

下面将介绍几篇关于不同种类变速器设计的文献综述。

文献[1]中介绍了一种无级变速器的设计方法。

该文献提出了一种基于摩擦材料的无级变速器设计理论，以实现高效的功率传递和平滑的速度调整。

通过结合摩擦材料的特性和变速器的结构设计，实现了在不同工况下的变速器性能优化。

文献[2]中研究了一种基于电子控制的自动变速器的设计方法。

该文献提出了一种基于电脑仿真和优化方法的自动变速器设计流程，以提高变速器的传动效率和换挡平顺性。

通过对变速器的流体动力学分析和系统控制策略的优化，实现了自动变速器的性能改善。

文献[3]中介绍了一种手动变速器的设计方法。

该文献提出了一种基于杆杆位置传感器的手动变速器设计理论，以提高换挡的精度和平顺性。

通过对杆杆位置传感器设计的优化和变速器机构的改进，实现了手动变速器的性能提升。

除了以上几篇文献，还有很多关于变速器设计的研究。

如文献[4]研究了一种基于连续变压器原理的变速器设计方法，以提高变速器的能量回收和节能效果；文献[5]研究了一种基于副变速器的变速器设计方法，以提高变速器的输出转矩和传动效率。

这些研究为变速器设计提供了新的思路和方法。

综上所述，变速器设计是汽车工程领域的一个重要研究方向。

通过对不同种类变速器的设计理论、仿真和优化方法的研究，可以提高变速器的性能和可靠性，从而降低车辆的燃油消耗和减少尾气排放。

随着科技的不断进步和技术的不断创新，相信未来变速器设计领域仍将有更多的突破和创新。

文献综述变速器

文献综述变速器基于UG的变速器虚拟样机设计分析摘要：Unigraphics软件（以下简称UG）是目前主流机械设计软件，它提供集成的、全面的产品解决方案。

利用虚拟样机技术，在UG 环境下建立了变速器的模型。

运用有限元法对机构的运动的动态特性和力学特性，从而获得更好的变速器设计参数，为变速器的设计提供了理论。

关键词：虚拟样机；变速器；UG1．UG软件技术1.1在UG软件中三维实体建模UG软件建模方便快捷，包括圆柱，球体，长方体等成型特征体可以直接生成。

其主要特点如下：（1）符合建模：无需草图，可进行全参数设计，无需定义和参数化新曲线——可直接利用实体边缘。

（2）几何特征：具有凸垫、凸台、斜角、壳特征、用户自定义特征、引用模式等。

（3）光顺倒圆：业界最好的倒圆技术，可自适应切口、陡峭边缘及两非邻接面等集合构型，变半径倒圆的最小半径可退化至极限零。

1.2在UG软件中虚拟装配UG软件通过装配模块将零部件组合成产品，在装配中建立零部件之间的链接关系。

通过配对条件在零部件之间建立约束关系来确定零部件在产品中空间关系。

零件的几何体被装配应用吗，无论如何编辑零件，整个装配件都保持着关联性，即当零件被修改后，引用它的装配部件会自动更新。

在装配过程中，可以采用自底向上、自顶向上或者混合装配的装配法。

1.3在UG软件中运动分析和动力分析UG软件中的运动分析模块用于建立运动机构模型，分析运动轨迹，分析机构中零件的速度、加速度、作用力、反作用力和力矩等。

运动分析的结果可以指导零件的机构设计（家常或缩短构建的力臂长度、修改凸轮型线、调整齿轮比等）或调整零件的材料（减轻或加重或增加硬度等。

）一旦确定优化的设计方案，设计更改就可直接反映到装配主模型中。

创建运动分析方案，可以认为机构是一组连接在一起运动的连杆的集合。

UG软件中创建运动分析方案过程如下：（1）创建连杆（2）创建运动付（3）定义运动驱动在运动分析方案中有两种形式机构运动：（1）关节运动关节运动是基于位移的一种形式。

大连大学二轴五档式变速器结构设计毕业设计开题报告

大连大学本科毕业论文(设计)开题报告论文题目：两轴五档机械式变速器传动机构设计学院：机械工程学院专业、班级机械设计制造及其自动化***名：**指导教师（职称）：刘宇光2013年2 月24 日毕业论文（设计）开题报告要求开题报告既是规范本科生毕业论文工作的重要环节，又是完成高质量毕业论文（设计）的有效保证。

为了使这项工作规范化和制度化，特制定本要求。

一、选题依据1.论文（设计）题目及研究领域；2.论文（设计）工作的理论意义和应用价值；3.目前研究的概况和发展趋势。

二、论文（设计）研究的内容1.重点解决的问题；2.拟开展研究的几个主要方面（论文写作大纲或设计思路）；3.本论文（设计）预期取得的成果。

三、论文（设计）工作安排1.拟采用的主要研究方法（技术路线或设计参数）；2.论文（设计）进度计划。

四、文献查阅及文献综述学生应根据所在学院及指导教师的要求阅读一定量的文献资料，并在此基础上通过分析、研究、综合，形成文献综述。

必要时应在调研、实验或实习的基础上递交相关的报告。

综述或报告作为开题报告的一部分附在后面，要求思路清晰，文理通顺，较全面地反映出本课题的研究背景或前期工作基础。

五、其他要求1.开题报告应在毕业论文（设计）工作开始后的前四周内完成；2.开题报告必须经学院教学指导委员会审查通过；3.开题报告不合格或没有做开题报告的学生，须重做或补做合格后，方能继续论文（设计）工作，否则不允许参加答辩；4.开题报告通过后，原则上不允许更换论文题目或指导教师；5.开题报告的内容，要求打印并装订成册（部分专业可根据需要手写在统一纸张上，但封面需按统一格式打印）。

附：文献综述或报告在全球汽车变速器市场上，目前采用液力自动变速器的乘用车已经占据了相当高的比例，几乎所有的乘用车都提供自动变速器和手动变速器的选装配置，而且在大部分高档豪华车型上只提供自动变速器。

在汽车发达国家自动变速器乘用车已经占了主流地位。

在世界不同国家和地区，自动档车的市场占有率有很大差别。

变速器设计文献综述

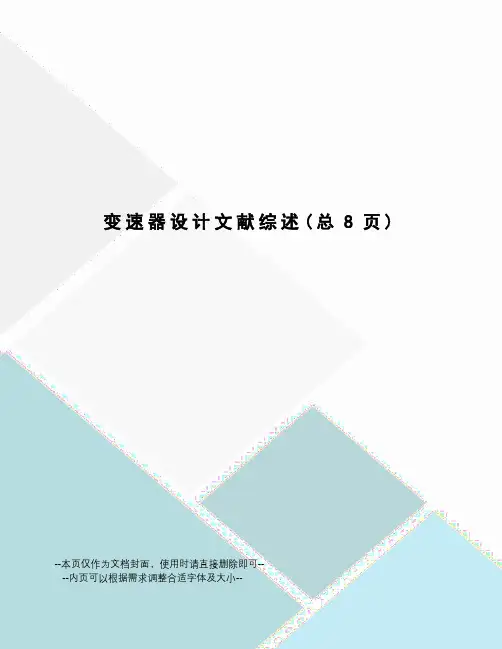

变速器设计文献综述(总8页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--变速器设计文献综述摘要：车辆的变速器很大程度上影响着车辆行驶的经济性、动力性、驾乘舒适性，是车辆最重要的部件之一。

本文分析了国内外变速器产业的发展状况，介绍了国内外先进的变速器设计方法、科学的开发流程等，还根据我国变速器产业的发展现状提出了一些问题，并且对变速器产业的发展提出了一些合理的建议。

关键词：变速器，科学开发流程、先进设计方法一.变速器研究意义变速器是伴随汽车出现的产物，是组成一辆汽车的必需品，而变速器设计更是汽车设计中最重要的环节之一。

变速器的作用是用来改变传动比，使发动机尽量工作在有利的工况下，满足不同的行驶要求。

在不同的行驶条件下，要求汽车行驶速度和驱动扭矩能在很大范围内变化，而汽车发动机的特性是转速变化范围较小，扭矩变化范围更不可能满足实际路况需要，而变速器能做到在大范围内改变汽车行驶速度的大小和汽车驱动轮上扭矩的大小。

因此,变速器的性能直接影响到汽车行驶性能。

随着技术进步,变速器在最基本的传动功能之外，也在实现越来越多的功能，例如实现倒车行驶，用来满足汽车倒退行驶的需要; 中断动力传递，在发动机能够怠速运转，汽车换档或需要停车时，中断向驱动轮的动力传递; 实现空档，当离合器接合时，变速箱可以不输出动力。

由此可见，研究变速器对汽车产业发展具有十分重大的意义。

二.国内外变速器使用的现状在欧洲市场上，原本手动变速器占据的绝大部分的市场,在不断被自动变速器侵占。

例如在西欧，2005年生产的装配有自动变速器的汽车占汽车总量的23%。

而10年前，这个数字仅为13%。

可见自动变速器正在成为市场的主流。

在中国市场上，配备自动变速器也已经成为车用变速器的重要趋势。

然而，在自动变速器方面，由于其新工艺、新技术和设计原理与传统手动变速器有比较大的差异，导致国内厂家在自动变速器的研发上与国际先进水平存在较大差距，即使向国外厂商寻求技术帮助，他们也不约而同地对国内厂家进行了技术封锁，这导致我国的自动变速器相比国外产品性能低下，需要大量依赖进口。

两轴式变速器毕业设计说明书最终版[管理资料]

夏利汽车N3变速器设计CHARADE CAR OF N3 GEARBOX DESIGN专业：机械设计制造及自动化（汽车工程）姓名：张若军指导老师：申请学位级别：学士论文提交日期：学位授予单位：天津科技大摘要汽车变速器是汽车的核心部分。

主要功能:调节变换发动机的性能，将动力高效地传至驱动车轮，以满足汽车的行驶要求。

汽车变速器是完成传动功能的重要部件，影响整车驾驶性能的主要部件之一。

通常我们对汽车变速器的设计水平和标准,不仅会影响汽车的动力性，还会影响汽车驾驶换挡操纵的可靠性与轻便性，以及燃料经济性和传动平稳性等。

随着汽车产业的发展与进步，汽车变速器的设计标准和水平大大提高,主要是增大其传递功率与重量之比，而且要求其具有更精密的尺寸和更好的整车性能。

本次设计以现有企业正在生产的车型夏利N3变速器为基础。

在转速、最高车速、发动机输出转矩、最大爬坡度已知的情况下，重点对变速器齿轮的结构参数、轴的结构尺寸等进行设计计算。

对汽车变速器的传动方案和结构形式分别进行设计，同时兼顾对操纵机构和同步器的结构进行合理设计，达到提高汽车的整体性能要求。

自己独立设计出符合标准的两轴式五档变速器。

关键词：两轴式变速器；同步器；五档变速器ABSTRACTAutomotive transmission is the core part of the car. Main functions: regulation of transformation engine performance, the power effectively transmitted to the drive wheels, in order to meet requirements of the car driving. Auto transmission is an important component to complete transmission function, affecting vehicle drivability of the main components. We usually designed for automotive transmission with high levels and standards, which will not only affect the car's power, but also affect the reliability of the shifting operation motorists and portability, as well as fuel economy and smooth driving and so on. With the development and progress of the automobile industry, automobile transmission design criteria and standards greatly improved, mainly increase its transmission power to weight ratio, but also for its size with a more sophisticated and better vehicle performance. The design of production models based Xiali N3 transmissions. In speed, maximum speed, the engine output torque known case, focusing on the structural parameters of the transmission gear, shaft structure size, etc. design calculations. Transmission solutions for automotive transmissions and structure were designed, taking into account synchronizer for controls and rational design of the structure, to improve the car's overall performance requirements. Their own independent design a standard five-speed two-shaft transmission.Keywords: two-axis transmission; synchronizer; five-speed transmission目录第1章绪论 (2)概述............................错误!未定义书签。

变速器、变速箱文献综述

参考文献
[1]余志生.汽车理论[M]（第三版）,北京：机械工业出版社,2000.10.
[2]尹万建.轿车自动变速器结构原理与检修[M],人民交通出版社,2001.9.
[3]葛安林.自动变速器(一)——自动变速器综述[J]，汽车技术，2013,41(4): 52-56.
[4]杜鹏.汽车变速箱技术[J].汽车实用技术，2016，(9)，139-143.
国内绝大多数制造厂生产的和现场使用的都还是传统复摆柴油三轮车用直齿轮变速箱。就近两年国外机械设备展览会上展出的柴油三轮车用直齿轮变速箱来看，也都是传统柴油三轮车用直齿轮变速箱，没有异型柴油三轮车用直齿轮变速箱出现。国内各厂家所制造的柴油三轮车用直齿轮变速箱技术水平相差很悬殊，有少数厂家的产品基本接近世界先进水平，而大多数厂家的产品与世界先进水平相比差即较大[10,11]。
[8]张文春.汽车理论[M].第2版.北京：机械工业出版社，2010.
[9]Xu Liyou;Zhou Zhili;Zhang Mingzhu Application of hydro-mechanical continuously variabletransmission in tractors 2004,(2), 35-56.
本科毕业设计文献综述
学院
机械工程
专业
机械设计制造及自动化
班级
设计(论文)题目
柴油三轮车用直齿轮变速箱的设计
学生姓名
学号
指导教师
文献综述完成日期
变速箱是车辆上非常重要的部件，它可以改变传动比，扩大驱动轮转矩和转速的作用。随着现代科技的发展，变速箱也有了升级，从最初的手动变速箱，到现在无级变速箱，从无同步器到有同步器，操控越来越方便。目前工程机械上广泛采用柴油机，其转矩与转速变化范围小，不能满足车辆在各种工况下对牵引力和行驶速度的要求，需采用变速箱来解决这种矛盾。变速箱性能的优劣是衡量工程机械动力性、经济性及驾驶性的关键。目前的变速系统主要有：机械传动、液力传动、静液压传动。变速箱有人力换挡和动力换挡，结构有定轴式和行星式[1,2]。

机械类文献综述[最新]

机械类⽂献综述[最新]机械类⽂献综述[最新]毕业设计⽂献综述设计题⽬: 汽车⾃动变速器动⼒传动设计及运动分析学院机械⼯程学院专业年级 2007级机制学⽣姓名谌利学号2007111426 指导教师徐元职称副教授设计地点重庆⼯商⼤学⽇期2011 年 4 ⽉ 5 ⽇⽬录前⾔ ..................................................................... ............... 2 ⼀、⾃动变速器 ....................................................................2 1.⾃动变速器的组成、发展及应⽤ (2)1.1⾃动变速器的基本组成 ....................................................................21.2⾃动变速器的发展概况 ....................................................................3 2.⾃动变速器的⼏种形式及原理、优缺点概述 (4)2.1 AT—液⼒⾃动变速器 ......................................................................42.2 ⼿⾃⼀体变速器 (4)2.3 CVT—⽆级⾃动变速器 ....................................................................52.4 DSG—双离合⾃动变速器 (6)3 .普通斜齿轮式⾃动变速器设计各⽂献的简述 (7)3.1 ⾃动变速器的动⼒传动⽰意图及传动原理 (8)3.2四速普通斜齿轮⾃动变速器各档位的传动路线 ............................ 8 ⼆、软件应⽤简介 (10)1.CATIA ................................................................ ................ 10 三、⾃动变速器相关的问题研究 ...................................... 11 参考⽂献 (11)前⾔随着汽车⼯业的迅猛发展，车型的多样化、操纵系统⾃动化、个性化已经成为汽车发展的趋势。

变速器设计文献综述

机械变速器设计文献综述摘要车辆的经济性、动力性、驾乘舒适性不仅仅取决于汽车的发动机,而且在很大程度上依赖于变速器，以及变速器与发动机的匹配.本文对国内外的变速器产业发展情况,国内外先进的变速器设计方法、科学的设计开发流程等做了简要的介绍,根据我国变速器产业的发展现状提出一些问题,并提出了一些合理的解决方案。

关键词：变速器，先进设计方法,开发流程,计算机辅助设计Abstract The economy, power and ride comfort of vehicles depends not only on the engine，but also to a large dependent on the transmission and the matching of transmission and engine 。

In this paper, the development of domestic and international transmission industry，the advanced method of transmission design and scientific development process are introduced briefly 。

S ome issues of the China's transmission industry and proposed solutions are also put forward。

Key words: transmission, the advanced method of design, development processes, computer—aided design1。

研究意义汽车工业已经成为中国经济发展的支柱产业之一，汽车企业对各系统部件的设计需求旺盛.变速器是伴随着汽车工业出现的必然产物,是汽车上的必需品而变速器设计是汽车设计中重要的环节之一。

机械设计制造及自动化毕业论文-二轴式变速器设计

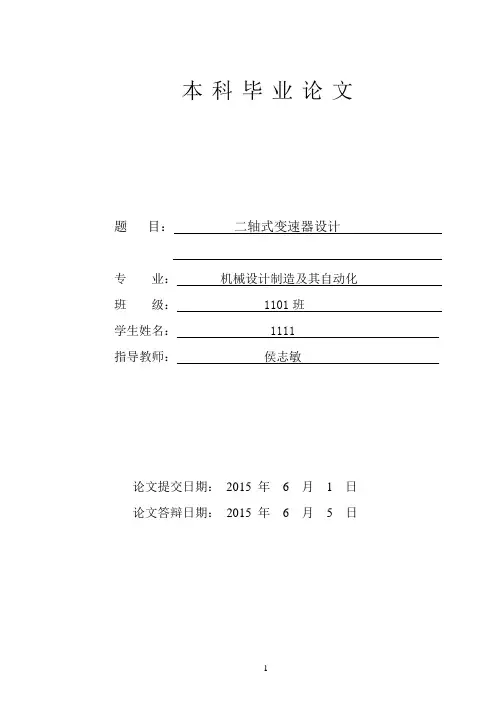

本科毕业论文题目：二轴式变速器设计专业：机械设计制造及其自动化班级： 1101班学生姓名： 1111 指导教师：侯志敏论文提交日期：2015 年 6 月 1 日论文答辩日期：2015 年 6 月5日毕业设计（论文）任务书机械设计制造及其自动化专业机制1101班学生：1111摘要汽车变速器是最重要的组成部分之一。
