(完整版)暖通专业预留预埋技术交底

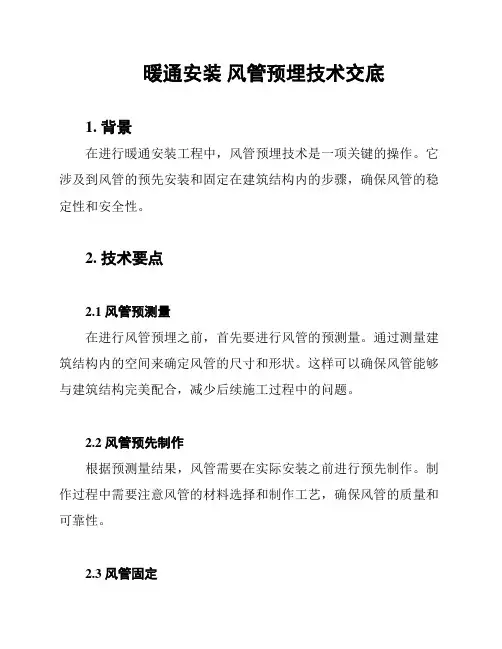

暖通安装风管预埋技术交底1. 背景在进行暖通安装工程中，风管预埋技术是一项关键的操作。

它涉及到风管的预先安装和固定在建筑结构内的步骤，确保风管的稳定性和安全性。

2. 技术要点2.1 风管预测量在进行风管预埋之前，首先要进行风管的预测量。

通过测量建筑结构内的空间来确定风管的尺寸和形状。

这样可以确保风管能够与建筑结构完美配合，减少后续施工过程中的问题。

2.2 风管预先制作根据预测量结果，风管需要在实际安装之前进行预先制作。

制作过程中需要注意风管的材料选择和制作工艺，确保风管的质量和可靠性。

2.3 风管固定在进行风管预埋时，需要使用适当的固定设备将风管固定在建筑结构内。

固定设备应当具备足够的强度和稳定性，以确保风管的固定可靠，不会发生松动或变形的情况。

2.4 安全检查在完成风管预埋之后，必须进行安全检查。

检查目的是确保风管的固定牢固，没有任何安全隐患。

检查包括检查固定设备的完好性和风管的稳定性。

3. 建议和注意事项3.1 遵循相关标准和规范在进行风管预埋技术操作时，请务必遵循相关的标准和规范。

这些标准和规范是为了保证风管预埋操作的质量和安全性。

3.2 确保施工人员的技术素质风管预埋技术操作需要由具备相关技术素质的人员进行。

请确保施工人员经过专业培训和资质认证，具有足够的经验和技能。

3.3 定期维护和检查风管预埋之后，定期维护和检查是非常重要的。

通过定期维护和检查，可以及时发现和解决潜在问题，保证风管的正常运行和使用寿命。

4. 结论风管预埋技术交底是进行暖通安装工程的重要环节。

通过合理的技术要点和注意事项，可以确保风管预埋操作的质量和安全性。

同时，遵循相关标准和规范，培训和认证施工人员，以及定期维护和检查风管，都是确保暖通系统运行正常的重要措施。

风管穿密闭墙做法详图
超压测压装置安装图本工程采用防空地下室超压测压管安装图（二）。

气密测量管做法
本工程采用A型。

4 预防措施
4.1、下料时，钢板的尺寸、厚度严谨参照FK01~02人防密闭风管制作用料表执行，密闭肋与风管外壁间距一致、焊缝保持均匀。

4.2、点焊时，风管与钢板（密闭肋）必须保持垂直状态。

4.3、焊接过程中以免出现漏焊、夹渣、咬口等现象。

1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.但做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

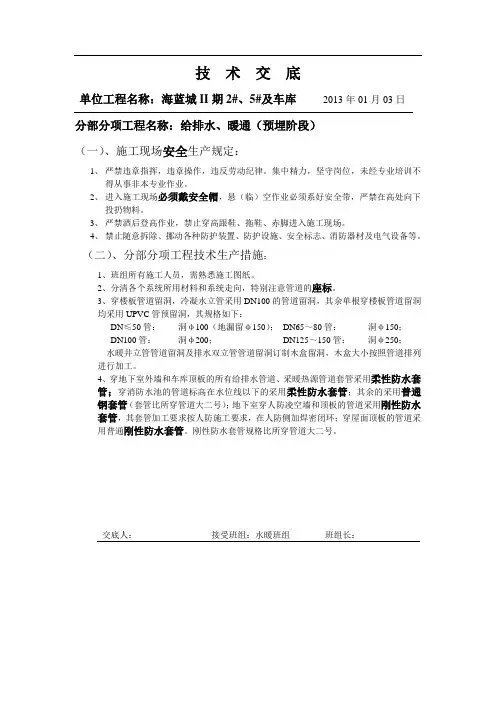

技术交底单位工程名称：海蓝城II期2#、5#及车库2013年01月03日分部分项工程名称：给排水、暖通（预埋阶段）（一）、施工现场安全生产规定：1、严禁违章指挥，违章操作，违反劳动纪律。

集中精力，坚守岗位，未经专业培训不得从事非本专业作业。

2、进入施工现场必须戴安全帽，悬（临）空作业必须系好安全带，严禁在高处向下投扔物料。

3、严禁酒后登高作业，禁止穿高跟鞋、拖鞋、赤脚进入施工现场。

4、禁止随意拆除、挪动各种防护装置、防护设施、安全标志、消防器材及电气设备等。

（二）、分部分项工程技术生产措施：1、班组所有施工人员，需熟悉施工图纸。

2、分清各个系统所用材料和系统走向，特别注意管道的座标。

3、穿楼板管道留洞，冷凝水立管采用DN100的管道留洞，其余单根穿楼板管道留洞均采用UPVC管预留洞，其规格如下：DN≤50管：洞φ100（地漏留φ150）；DN65～80管：洞φ150；DN100管：洞φ200；DN125～150管：洞φ250；水暖井立管管道留洞及排水双立管管道留洞订制木盒留洞，木盒大小按照管道排列进行加工。

4、穿地下室外墙和车库顶板的所有给排水管道、采暖热源管道套管采用柔性防水套管；穿消防水池的管道标高在水位线以下的采用柔性防水套管；其余的采用普通钢套管（套管比所穿管道大二号）；地下室穿人防凌空墙和顶板的管道采用刚性防水套管，其套管加工要求按人防施工要求，在人防侧加焊密闭环；穿屋面顶板的管道采用普通刚性防水套管。

刚性防水套管规格比所穿管道大二号。

交底人：接受班组：水暖班组班组长：父亲的格局决定家庭的方向一个家庭的福气运道，不是凭空出现的，它是家庭成员共同努力得来的。

家庭要想和谐兴旺，首先要走对方向，父亲的格局就决定着家庭的发展方向。

曾国藩曾说：“谋大事者首重格局”,心中格局的大小，决定了眼光是否长远，眼光是否长远又决定了事物的成败。

家庭的发展不是一个一蹴而就的过程，家庭需要经营，需要规划。

由于社会分工的不同，父亲作为家庭中的男性，承担着家庭领导者的职能，是家庭“权威”的代表。

预留洞、预埋套管技术交底预留洞、预埋套管技术交底记录表编号001工程名称西安市高新区木塔寨南村安置楼项目交底日期2015-5施工单位陕建九建集团分项工程名称给排水、暖通工程交底提要给排水、暖通安装前期预留预埋施工准备、工艺、质量要求技术交底预留洞、预埋套管交底内容一、施工准备1、技术准备1.1、在开工前，专业技术人员必须认真地熟悉图纸资料，认真领会图纸要求，并遵守施工规范进行施工。

1.2、预留、预埋施工人员应熟悉图纸，熟悉所有预留孔洞、预埋套管的位置、规格，以确保准确无误地预留预埋。

预留、预埋人员根据建施、水施及设施等图纸要求，绘制相关专业预留预埋图，2、材料准备根据设计图纸，按照后期管道性能要求预支或采购相应的套管。

3、主要机具钢尺、水平尺、电焊机、切割机等二、施工工艺2.1、穿楼地面的给排水管应在其相应的位置预留孔洞。

其留孔洞尺寸为：DN25及以下管道预留孔：Ф50mm～Ф100mmDN32～50 预留孔：Ф100mm～Ф150mmDN70～125 预留孔：Ф150mm～Ф200mmDN150 预留孔：Ф200mm～Ф250mmDN200 预留孔：Ф250mm～Ф300mm审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。

2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

预留洞、预埋套管技术交底记录表编号002工程名称西安市高新区木塔寨南村安置楼项目交底日期2015-5施工单位陕建九建集团分项工程名称给排水、暖通工程交底提要给排水、暖通安装前期预留预埋施工准备、工艺、质量要求技术交底所有预留孔的中心座标及标高，偏移设计位置应不大于20mm。

在土建底层钢筋绑扎完后，根据施工图绘制专业予留予埋图进行预留（埋）施工，施工时要对照上、下层施工图纸，按图要求做好预留孔洞、厨厕的预留洞应注意洁具的位置以及厨厕内的线、管布置，以免在安装时损坏线管。

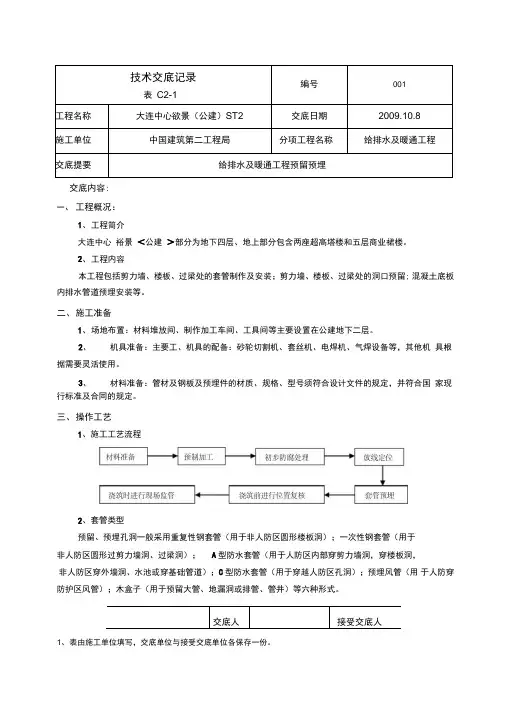

交底内容:一、工程概况：1、工程简介大连中心裕景＜公建＞部分为地下四层、地上部分包含两座超高塔楼和五层商业裙楼。

2、工程内容本工程包括剪力墙、楼板、过梁处的套管制作及安装；剪力墙、楼板、过梁处的洞口预留; 混凝土底板内排水管道预埋安装等。

二、施工准备1、场地布置：材料堆放间、制作加工车间、工具间等主要设置在公建地下二层。

2、机具准备：主要工、机具的配备：砂轮切割机、套丝机、电焊机、气焊设备等，其他机具根据需要灵活使用。

3、材料准备：管材及钢板及预埋件的材质、规格、型号须符合设计文件的规定，并符合国家现行标准及合同的规定。

三、操作工艺1、施工工艺流程2、套管类型预留、预埋孔洞一般采用重复性钢套管（用于非人防区圆形楼板洞）；一次性钢套管（用于非人防区圆形过剪力墙洞、过梁洞）；A型防水套管（用于人防区内部穿剪力墙洞，穿楼板洞，非人防区穿外墙洞、水池或穿基础管道）；C型防水套管（用于穿越人防区孔洞）；预埋风管（用于人防穿防护区风管）；木盒子（用于预留大管、地漏洞或排管、管井）等六种形式。

1、表由施工单位填写，交底单位与接受交底单位各保存一份。

2、当分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

2、当分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。

交底内容：和标高，在钢筋下方的普通模板或压型钢板上，标出轴线，量尺测出预留孔洞中心至坐标点处并画出“ +字线标记，要求多次复查以保证位置、标高的准确性。

位置、标高确定无误后将预制好的模具中心对准标注好的“ +字进行模具固定安装，用钉子钉牢在模板上或用铁丝绑靠在周围钢筋或压型钢板栓钉上，无论何种方法均必须保证临时模具易于拆除。

在浇注混凝土过程中应有专人配合校对，看管模盒、埋件，以免移位，如有移位，及时改正。

④ 确定过墙、过梁预留孔洞部位：待工程施工到预留孔部位时，应立即由专人按施工图中给定的孔洞定位尺寸，在钢筋或钢板上，标出边框线，要求多次复查以保证位置、标高的准确性。

附件1技术交底内容（暖通专业）一、总则(一)设计范围1.本工程设计包括以下暖通系统：设计参数；采暖形式；散热器与支管的连接方式；户内地面辐射采暖部分；通风系统设计；防排烟设计；消声减震等。

(二)适用范围1.本制度适用于捷出集团下属各项目公司。

(三)适用对象1.捷出集团下属各项目技术部各建筑、结构、安装设计工程师。

各项目技术部部门负责人作为第一管理责任人，对图纸资料管理制度落实情况承担主要管理责任。

二、设计参数(一)参数要求1.室外设计参数，采暖冬季为Tw=-5℃，通风夏季为Tw=27.3℃、冬季：Tw=-0.5℃；；2.室内冬季采暖计算参数：卧室、起居室:Tw=18℃;厨房:Tw=15℃;社区公共用房:Tw=18℃;卫生间(洗澡):22℃；卫生间:15℃；3.区域内的换热站集中供给其供水温度为50%%DC,回水温度为40%%DC。

二次采暖系统的循环水水质要求按照《采暖空调系统水质》(GB/T29044-2012)第4.4.1条规定执行；4.采暖系统入口处均须设入口装置，作法参见13系列建筑标准设计图集《民用建筑空调与供暖供冷计量设计与安装》（以下简称省标）图集号L13N7/6，回水总干管上设平衡阀,平衡阀采用SPF45-16型数字锁定平衡阀。

热力入口装置均设于各自楼内的设备管道技术夹层热力小室内。

热表采用SHARKY-VMC-P型超声波式热量表，其公称直径和额定流量详采暖平面图，热计量表必须具备数据通讯和远传功能，以此作为该建筑物供暖耗热量的热量结算点，流量传感器安装在回水管上。

换热站内应设有供热量自动控制装置。

热力入口供水管设两级过滤装置，初级滤网孔径3mm，次级孔径0.65~0.75mm，回水管表前过滤器孔径0.65~0.75mm；5.采暖热负荷及系统阻力见各楼座采暖系统图。

三、采暖系统形式(一)安装要求1.住宅按单元分别设置下供下回异程式机械循环采暖系统（其中住宅一至十层分为低区，十一层以上为高区），户内为共用立管分户计量系统。

轴线位置。

针对尺寸较大的方洞需采取加固措施。

作；对于通风管道，防护套管的内径应比管道保温层外径大100mm
1-固定圈2-填充不燃材料
3-镀锌钢板套管
1-密量管2-板闭肋3-帽4-堵
交底人接受交底人
预留洞施工方法图
（2）方洞预留时，结构施工方根据深化图纸或结构图纸中标注的尺寸及位置，提前预制好要求尺寸大小的木盒，但木盒的高度要大于楼板浇注的厚度100mm以上，结构施工方根据钢筋配筋图、预留深化图进行钢筋放样、配料，钢筋绑扎时预留出洞口大小的尺寸，在钢筋预留洞口安装提前预制好的木盒。

安装部注意核查是否漏留及是尺寸、位置的准确性。

预埋件制作示意图。

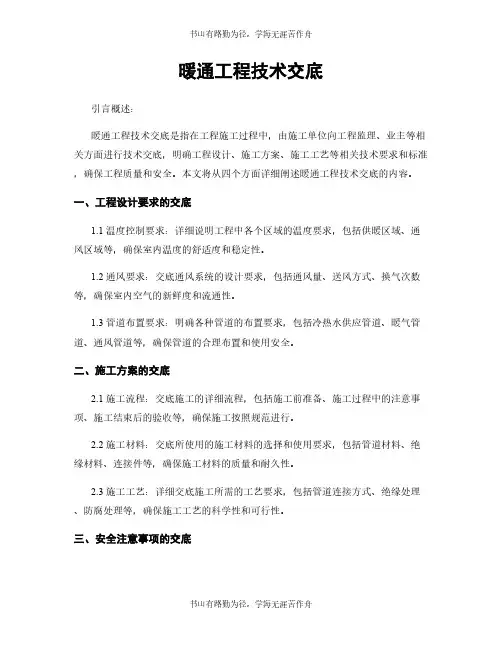

暖通工程技术交底引言概述：暖通工程技术交底是指在工程施工过程中，由施工单位向工程监理、业主等相关方面进行技术交底，明确工程设计、施工方案、施工工艺等相关技术要求和标准，确保工程质量和安全。

本文将从四个方面详细阐述暖通工程技术交底的内容。

一、工程设计要求的交底1.1 温度控制要求：详细说明工程中各个区域的温度要求，包括供暖区域、通风区域等，确保室内温度的舒适度和稳定性。

1.2 通风要求：交底通风系统的设计要求，包括通风量、送风方式、换气次数等，确保室内空气的新鲜度和流通性。

1.3 管道布置要求：明确各种管道的布置要求，包括冷热水供应管道、暖气管道、通风管道等，确保管道的合理布置和使用安全。

二、施工方案的交底2.1 施工流程：交底施工的详细流程，包括施工前准备、施工过程中的注意事项、施工结束后的验收等，确保施工按照规范进行。

2.2 施工材料：交底所使用的施工材料的选择和使用要求，包括管道材料、绝缘材料、连接件等，确保施工材料的质量和耐久性。

2.3 施工工艺：详细交底施工所需的工艺要求，包括管道连接方式、绝缘处理、防腐处理等，确保施工工艺的科学性和可行性。

三、安全注意事项的交底3.1 施工现场安全：交底施工现场的安全要求，包括防火、防爆、防滑等安全措施，确保施工过程中的安全性。

3.2 设备操作安全：交底设备操作的安全要求，包括设备的正确使用方法、操作人员的安全防护等，确保设备操作的安全性。

3.3 施工人员安全：交底施工人员的安全要求，包括安全培训、个人防护用品的使用等，确保施工人员的安全和健康。

四、工程验收的交底4.1 验收标准：交底工程验收的标准要求，包括温度、通风、管道布置等方面的验收标准，确保工程质量的合格性。

4.2 验收流程：交底工程验收的详细流程，包括验收人员的组成、验收时间、验收内容等，确保验收过程的规范性和公正性。

4.3 验收记录：交底验收记录的要求，包括验收报告、验收记录表等，确保验收结果的准确性和可追溯性。

暖通工程技术交底引言概述：暖通工程技术交底是指在建造工程施工过程中，由施工单位向业主交底暖通工程的设计、施工及使用维护等技术要求和注意事项。

通过技术交底，可以确保暖通工程的顺利进行，提高施工质量，保障工程的安全与可靠性。

本文将从设计要求、施工要点、使用维护等方面，详细阐述暖通工程技术交底的内容。

一、设计要求：1.1 确定供暖方式：根据建造物的用途、形式和热负荷等因素，确定合适的供暖方式，如集中供暖、分户供暖等，并明确供暖设备的选型标准。

1.2 确定供暖系统布置：根据建造结构和热负荷要求，确定供暖系统的布置方式，包括供暖管道、散热器的位置、管道走向等，确保供暖系统的均衡性和高效性。

1.3 确定通风系统设计：根据建造物的使用要求和空气质量要求，确定通风系统的设计方案，包括送风、排风、换气等，确保室内空气的清新和舒适。

二、施工要点：2.1 施工前准备工作：在施工前，要对施工现场进行勘测和检查，确保施工条件符合设计要求，同时制定详细的施工方案和施工计划。

2.2 施工工艺控制：在施工过程中，要按照设计要求和施工规范进行施工，包括管道铺设、设备安装、焊接等工艺控制，确保施工质量和安全性。

2.3 施工验收和记录：施工完成后，要进行验收和记录，包括设备安装验收、管道试压验收等，确保施工质量符合要求，并留下相关的记录和资料。

三、使用维护：3.1 设备操作培训：在交底过程中，要对业主进行设备操作的培训，包括供暖设备的启停、温度调节、故障处理等，确保业主能正确、安全地操作供暖设备。

3.2 定期维护保养：建议业主定期对供暖设备进行维护保养，包括清洗、润滑、更换易损件等，以确保设备的正常运行和延长使用寿命。

3.3 故障处理和维修：当供暖设备浮现故障时，业主应及时联系维修人员进行处理，不得私自拆卸或者修理设备，以免造成更大的损坏。

四、注意事项：4.1 安全用电：在使用暖通设备时，要注意用电安全，避免过载和短路等问题，确保供电设备的正常运行和安全使用。

给排水及采暖系统预留预埋技术交底在建筑工程中，预留预埋工程是非常重要的一部分。

其中，给排水及采暖系统的预留预埋工程更是至关重要，因为这些系统中需要安装管道和设备，而这些管道和设备需要早期预留和预埋，以便在后期进行安装。

以下是给排水及采暖系统预留预埋技术交底的一些要点和注意事项：一、预留预埋的物料在进行给排水及采暖系统的预留预埋工程时，需要选择合适的物料。

这些物料应该符合国家相关标准，并且需要注意以下细节：1、预埋钢管预埋钢管通常是用于控制板、预制梁或屋面的排水管道。

这些管道需要符合以下要求：•管径根据设计要求确定；•壁厚与压力等级应符合国家标准；•管道的连接应采用焊接、法兰连接或套筒卡圈连接；2、集水坑预留孔集水坑预留孔是指给排水系统中的集水坑插孔。

如果将这些孔预留在地面上，会给后期的道路施工带来不便。

因此，需要在其他地方预留集水坑孔。

预留集水坑预留孔时，要注意以下要求：•需要将孔周避开地面的承重墙、柱子等结构；•孔的深度和大小需要符合要求；•在孔的四周埋设判断施工深度的标杆。

3、地暖预埋管道地暖是现代建筑常用的采暖方式之一，因此在楼板预留过程中，需要预留一些地暖管道。

以下是预留地暖管道的注意要点：•地暖现场施工需要根据图纸要求进行；•需要在管道上标出施工名称、起止楼层、管径等参数；•管道的接头需要加强，以防止管道老化、橡胶老化等问题。

二、预留预埋过程中的注意事项预留预埋过程中需要注意以下事项：1、依据设计图纸进行预留预埋在开始预留预埋之前，需要对设计图纸进行仔细研究，了解预埋件的位置、大小和种类等参数。

2、严格按照工艺标准进行施工施工时需要注意以下事项：•严格按照设计要求进行预留；•确保预留孔的深度和直径符合要求；•在孔的四周进行细致的标注和制图。

3、保护已经预留的预埋件在预留预埋过程结束后，需要对已经预留的预埋件进行保护。

因为在后期的施工中，这些管道和设备会被长时间地压抑和挤压。

为了防止预留的管道被破坏，需要对预埋件进行保护。

工程名称地铁凤凰新城工程（公租房）交底日期2012年04月20日施工单位中国建筑一局（集团）有限公司分项工程名称交底提要给排水暖通预留预埋技术交底交底内容：一.施工作业准备1.技术准备：认真熟悉图纸，配合土建专业施工进度，预埋管线、预留孔洞，及出墙套管的预埋。

2.机具工具准备：机具：电焊机、无齿锯、气焊装置等。

工具：管钳、盒尺、手钳等。

二.操作工艺1.工艺流程：施工准备加工制作测量定位套管预留预埋固定检查验收2.加工制作：所有套管与翼环必须清除污垢及铁锈后才可焊接，要双面焊接，焊口要平滑、无焊渣、无咬肉现象出现。

管道穿过墙壁时应设钢制套管，套管要比管线公称直径大两号，安装在楼板内的套管其顶部应高出装饰地面20MM，安装在卫生间和厨房内的套管赢高出装饰地面50MM，安装在墙壁内的套管两端应与饰面相平。

3.墙体施工孔洞预留预埋施工方法施工前应仔细对照专业图纸和建筑结构图纸，对将要预留的孔洞尺寸、标高、轴线位置一一确定，对于建筑结构图纸中未标出的孔洞应对应专业图纸孔洞给出的位置在结构图中逐一标出。

预留套管的，套管内径尺寸应比过管外径至少大2号；有保温要求的管道，预留的套管内径应保证保温过管完全穿过。

1．测量定位：地下一层防爆波地漏要预埋在底板内，在土建绑扎钢筋之前要到现场进行测量放线、定位。

要严格按照图纸施工，坐标位置要准确，不得偏移。

2．套管预留预埋固定：（1）防爆波地漏预埋管线必须在土建专业绑扎好一道钢筋后固定牢固，坡度为2.5％，要按照图纸与现场情况适当放坡，严禁倒坡。

管线与钢筋要有可靠的固定，严禁管线与主筋焊接。

审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写工程名称地铁凤凰新城工程（公租房）交底日期2012年04月20日施工单位中国建筑一局（集团）有限公司分项工程名称交底提要水暖预留预埋技术交底交底内容：（2）预埋穿墙防水套管时，必须在浇筑混凝土前将套管加以固定，固定时在套管翼环上焊两道钢筋后与墙体钢筋绑在牢固，不得松动，套管要平整。

轴线位置。

针对尺寸较大的方洞需采取加固措施。

作；对于通风管道，防护套管的内径应比管道保温层外径大100mm
1-固定圈2-填充不燃材料
3-镀锌钢板套管
1-密量管2-板闭肋3-帽4-堵
交底人接受交底人
预留洞施工方法图
（2）方洞预留时，结构施工方根据深化图纸或结构图纸中标注的尺寸及位置，提前预制好要求尺寸大小的木盒，但木盒的高度要大于楼板浇注的厚度100mm以上，结构施工方根据钢筋配筋图、预留深化图进行钢筋放样、配料，钢筋绑扎时预留出洞口大小的尺寸，在钢筋预留洞口安装提前预制好的木盒。

安装部注意核查是否漏留及是尺寸、位置的准确性。

预埋件制作示意图。

暖通工程技术交底一、项目背景和目的本文档旨在对暖通工程技术进行详细交底，确保施工人员对暖通系统的设计、安装和运行有清晰的理解，以保证工程质量和顺利进行。

二、技术交底内容1. 暖通工程概述暖通工程是指建造物内部空气调节和供暖系统的设计、安装和运行。

其主要包括供暖、通风、空调和给排水等系统。

2. 暖通工程设计要求2.1 供暖系统设计要求a. 根据建造物的类型、用途和面积确定供暖方式（如集中供暖、分户供暖等）。

b. 根据设计要求确定供暖系统的热负荷，选择合适的供暖设备和管道布局。

c. 考虑节能和环保要求，选择高效的供暖设备和控制系统。

2.2 通风系统设计要求a. 根据建造物的使用要求和人员密度确定通风量。

b. 设计合理的通风路径和风道布局，保证空气流通和质量。

c. 考虑空气过滤、换气和排风系统，确保室内空气清新。

2.3 空调系统设计要求a. 根据建造物的用途和面积确定空调负荷。

b. 选择合适的空调设备和管道布局，确保室内温度和湿度的控制。

c. 考虑节能和舒适性要求，选择高效的空调设备和控制系统。

2.4 给排水系统设计要求a. 根据建造物的用途和人员密度确定给排水量。

b. 设计合理的给排水管道布局和排水设备，确保排水畅通和卫生。

3. 暖通工程施工要求3.1 施工前准备a. 确认施工图纸和设计要求，准备所需材料和设备。

b. 检查施工现场，确保安全和施工条件。

3.2 施工过程a. 按照设计要求进行管道敷设、设备安装和系统连接。

b. 进行系统测试和调试，确保系统运行正常。

c. 完善防水、隔热和消防设施，确保施工质量和安全。

3.3 施工验收a. 检查暖通系统的安装质量和符合性，包括管道连接、设备安装和电气接线等。

b. 进行系统运行测试，检查温度、湿度温和流等参数是否达到设计要求。

c. 编制施工验收报告，记录系统运行情况和存在的问题。

4. 暖通工程运行和维护4.1 系统运行a. 启动暖通系统，进行系统调试和运行监测。

一、交底目的为确保水暖预留预埋施工过程中的安全，提高施工质量，防止安全事故的发生，特制定本安全技术交底。

二、交底对象本交底适用于参与水暖预留预埋施工的所有人员，包括施工人员、技术人员、管理人员等。

三、交底内容1. 施工前的安全培训（1）所有施工人员必须参加三级安全教育，了解并掌握基本的安全知识和操作规程。

（2）熟悉国家相关安全法规、标准及本工程的安全技术要求。

（3）掌握施工现场的安全防护措施，提高安全意识。

2. 施工过程中的安全措施（1）施工前，应对施工现场进行安全检查，确保施工环境安全。

（2）施工人员必须佩戴安全帽、安全带等个人防护用品。

（3）在施工过程中，应严格遵守操作规程，不得擅自改变施工方案。

（4）施工机械和设备必须定期检查、保养，确保其安全运行。

3. 水暖预留预埋施工安全要点（1）施工前，应对预留预埋位置进行核对，确保其准确无误。

（2）在施工过程中，应注意避免损坏其他管线和设施。

（3）在切割、焊接等作业时，应采取防火、防尘、防毒等措施。

（4）施工人员应掌握管道连接、焊接等操作技能，确保施工质量。

4. 现场管理（1）施工现场应设置明显的安全警示标志，禁止无关人员进入。

（2）施工现场应保持整洁，施工材料堆放整齐。

（3）施工过程中，应确保施工现场的通风、排水良好。

5. 事故处理（1）发生安全事故时，应立即停止施工，并采取有效措施进行抢救。

（2）事故发生后，应立即上报相关部门，并做好事故调查和处理工作。

四、交底要求1. 施工单位应将本安全技术交底内容书面记录，并经施工单位负责人签字确认。

2. 施工单位应将本安全技术交底内容告知所有施工人员，确保其了解并掌握。

3. 施工单位应定期对施工人员进行安全技术培训，提高其安全意识和操作技能。

五、附则本安全技术交底自发布之日起实施，如有未尽事宜，由施工单位负责解释。

六、签名施工单位负责人：（签名）项目负责人：（签名）施工队长：（签名）施工员：（签名）安全员：（签名）日期：____年____月____日。

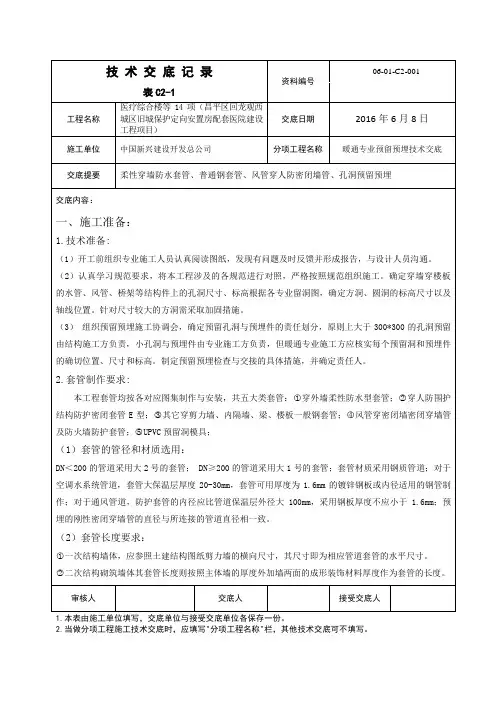

工程名称施工单位交底提要交底内容：套管安装位置人防通信值班室超压测压管技术交底记录表C2-1资料编号医疗综合楼等14 项（昌平区回龙观西城区旧城保护定向安置房配套医院建设工程项目）交底日期中国新兴建设开发总公司分项工程名称06-01-C2-0012016年6月8日暖通专业预留预埋技术交底柔性穿墙防水套管、普通钢套管、风管穿人防密闭墙管、孔洞预留预埋套管安装样图说明固定方式人防测压管必须预埋在混凝土结构中，使用d15mm 的镀锌钢管丝接。
