功放原理图

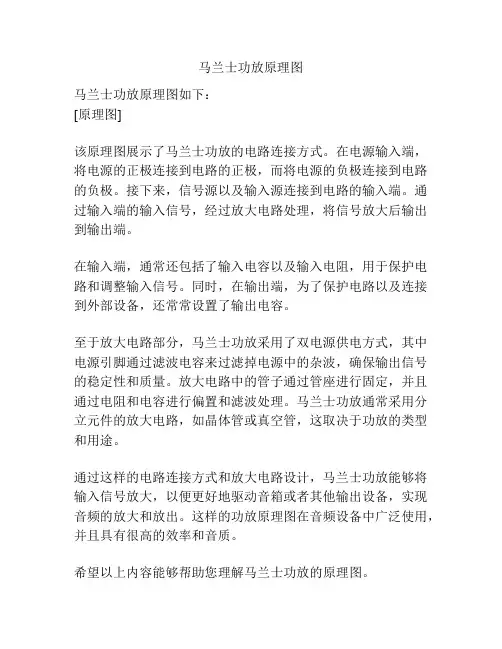

马兰士功放原理图
马兰士功放原理图如下：
[原理图]
该原理图展示了马兰士功放的电路连接方式。

在电源输入端，将电源的正极连接到电路的正极，而将电源的负极连接到电路的负极。

接下来，信号源以及输入源连接到电路的输入端。

通过输入端的输入信号，经过放大电路处理，将信号放大后输出到输出端。

在输入端，通常还包括了输入电容以及输入电阻，用于保护电路和调整输入信号。

同时，在输出端，为了保护电路以及连接到外部设备，还常常设置了输出电容。

至于放大电路部分，马兰士功放采用了双电源供电方式，其中电源引脚通过滤波电容来过滤掉电源中的杂波，确保输出信号的稳定性和质量。

放大电路中的管子通过管座进行固定，并且通过电阻和电容进行偏置和滤波处理。

马兰士功放通常采用分立元件的放大电路，如晶体管或真空管，这取决于功放的类型和用途。

通过这样的电路连接方式和放大电路设计，马兰士功放能够将输入信号放大，以便更好地驱动音箱或者其他输出设备，实现音频的放大和放出。

这样的功放原理图在音频设备中广泛使用，并且具有很高的效率和音质。

希望以上内容能够帮助您理解马兰士功放的原理图。

近段时间比较闲没事做，就像自己捣鼓的功放玩玩，在学校时剩下有几块TDA7294 的功放块，我就想把它利用起来，，废话不多说现在就动手开始做吧，，从原理图到pcb 到实物焊接完成，，全手工制作，，希望大家能制作成功，，，，（原理图+和pcb是在网上找的，，pcb我自己与改动），，，音质不是一般的好，，，，当然这跟用料有关，，，开始吧，，上图
1.原理图（在网上找的这只是一半，另一半完全一样）
主功放部分
2.电源部分
3原理图用AD09 画的
4.AD09 PCB
5，用AD09 负面打印图（不能直接打印）
接下来开始做饭子，，把电路图打印在菲林纸上，，用感光法做pcb，，，有点基础都会做，，
上图实显影后的图，
上图是腐蚀铜箔后的图
上图为焊接后的实物图，，
这是带40w 8欧喇叭的侧试图
由于没有外壳用了个赛睿鼠标的盒子勉强放下呵呵，，到此就制作完成了
声音很纯美的，，，由于中间有些照片没拍到大家制作中遇到困难可以加我qq 免费指导，，，1094662454 呵呵呵再见吧。

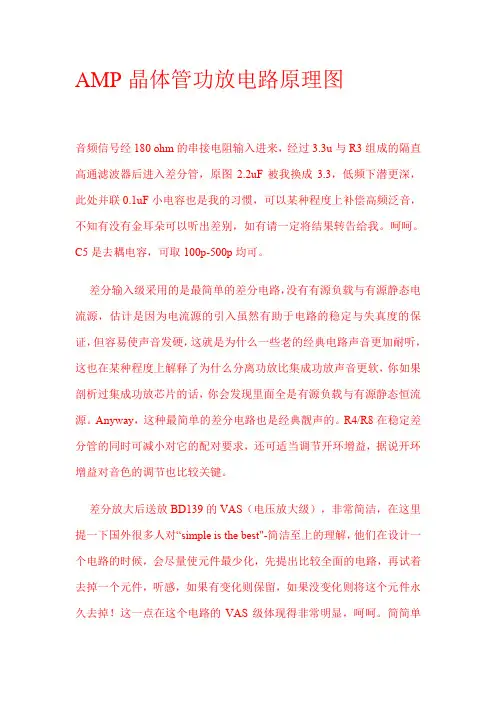

AMP晶体管功放电路原理图音频信号经180 ohm的串接电阻输入进来，经过3.3u与R3组成的隔直高通滤波器后进入差分管，原图2.2uF被我换成3.3，低频下潜更深，此处并联0.1uF小电容也是我的习惯，可以某种程度上补偿高频泛音，不知有没有金耳朵可以听出差别，如有请一定将结果转告给我。

呵呵。

C5是去耦电容，可取100p-500p均可。

差分输入级采用的是最简单的差分电路，没有有源负载与有源静态电流源，估计是因为电流源的引入虽然有助于电路的稳定与失真度的保证，但容易使声音发硬，这就是为什么一些老的经典电路声音更加耐听，这也在某种程度上解释了为什么分离功放比集成功放声音更软，你如果剖析过集成功放芯片的话，你会发现里面全是有源负载与有源静态恒流源。

Anyway，这种最简单的差分电路也是经典靓声的。

R4/R8在稳定差分管的同时可减小对它的配对要求，还可适当调节开环增益，据说开环增益对音色的调节也比较关键。

差分放大后送放BD139的VAS（电压放大级），非常简洁，在这里提一下国外很多人对“simple is the best"-简洁至上的理解，他们在设计一个电路的时候，会尽量使元件最少化，先提出比较全面的电路，再试着去掉一个元件，听感，如果有变化则保留，如果没变化则将这个元件永久去掉！这一点在这个电路的VAS级体现得非常明显，呵呵。

简简单单，看起来也很舒服！相伴补偿电容C14在这里是不可缺少的，原图取值24-27pF，我的测试结果与分析显示须在100pF以下才有得保障，于是，取值110，舍我取谁。

C12与R12组成自举电路，C12将输出点电压举高，用经保障三极管的静态工作点，减少开环过程中的非线性失真，R12的引入防止交流短路。

BD140与两只电阻组合起来控制末级电流放大管的静态偏置，经典适用。

后面的电流放大级没有射极输出电阻！这个很特别，原理很简单，不过也很容易出问题。

因为当5200/1943发热的时候，管子的导通电路会降低，继而电路加大，于是管子进一步变烫，恶性循环，管子必烧！常见的电路采用射级电阻可以相当程度的避免这一情况，当电流变大的时候，在射极电阻上的压降会加大，从而起到局部负反馈的效果。

AMP晶体管功放电路原理图音频信号经180 ohm的串接电阻输入进来，经过3.3u与R3组成的隔直高通滤波器后进入差分管，原图2.2uF被我换成3.3，低频下潜更深，此处并联0.1uF小电容也是我的习惯，可以某种程度上补偿高频泛音，不知有没有金耳朵可以听出差别，如有请一定将结果转告给我。

呵呵。

C5是去耦电容，可取100p-500p均可。

差分输入级采用的是最简单的差分电路，没有有源负载与有源静态电流源，估计是因为电流源的引入虽然有助于电路的稳定与失真度的保证，但容易使声音发硬，这就是为什么一些老的经典电路声音更加耐听，这也在某种程度上解释了为什么分离功放比集成功放声音更软，你如果剖析过集成功放芯片的话，你会发现里面全是有源负载与有源静态恒流源。

Anyway，这种最简单的差分电路也是经典靓声的。

R4/R8在稳定差分管的同时可减小对它的配对要求，还可适当调节开环增益，据说开环增益对音色的调节也比较关键。

差分放大后送放BD139的VAS（电压放大级），非常简洁，在这里提一下国外很多人对“simple is the best"-简洁至上的理解，他们在设计一个电路的时候，会尽量使元件最少化，先提出比较全面的电路，再试着去掉一个元件，听感，如果有变化则保留，如果没变化则将这个元件永久去掉！这一点在这个电路的VAS级体现得非常明显，呵呵。

简简单单，看起来也很舒服！相伴补偿电容C14在这里是不可缺少的，原图取值24-27pF，我的测试结果与分析显示须在100pF以下才有得保障，于是，取值110，舍我取谁。

C12与R12组成自举电路，C12将输出点电压举高，用经保障三极管的静态工作点，减少开环过程中的非线性失真，R12的引入防止交流短路。

BD140与两只电阻组合起来控制末级电流放大管的静态偏置，经典适用。

后面的电流放大级没有射极输出电阻！这个很特别，原理很简单，不过也很容易出问题。

因为当5200/1943发热的时候，管子的导通电路会降低，继而电路加大，于是管子进一步变烫，恶性循环，管子必烧！常见的电路采用射级电阻可以相当程度的避免这一情况，当电流变大的时候，在射极电阻上的压降会加大，从而起到局部负反馈的效果。

音频功率放大器的组成.1 整体电路原理本立体声功率放大器所用的核心芯片是国际通用高保真音频功率放大集成电路TDA2030A。

本电路由三个部分组成，即电源电路、左右声道的功率放大器及输入信号处理电源（四运放）。

电源变压器将220V交流电降为双12V低压交流电，经桥式整流后变为±18V的直流电，作为功放及运放的供电电源，D5、R29组成电源指示电路，以指示电源是否正常，开关K为电源开关。

2.2 电源部分本设计是由TDA2030构成的双声道功率放大器，左右声道对称，TDA2030是一种单声道集成功率放大器，采用单电源或双电源供电方式，电路中主要构成框架如下：前置放大采用GL324四运放的两路运放的负反馈放大，放大倍数为10倍，后经过RC滤波电路组成的高低音调节，在经过平衡和电量调节输入功放芯片即TDA2030。

电路框图整流电路：桥式整流电路的作用是利用单向导电性的整流元件二极管，将正负交替的正弦交流电压整流成为单向脉动电压。

但是，这种单向电压往往包含着很大的脉动成分，距离理想的直流电压还差得很远。

稳压电路：稳压电路的作用是采取某些措施，使输出的直流电压在电网电压或负载电流发生变化时保持稳定。

设计中是利用变压器将电网上面220V的交流电降为双12V低压交流电，再经过桥式整流把12V的交流成分整流成±18V的直流电，经过滤波滤除直流成分中的交流部分，考虑到芯片电源电压要求比较宽泛本设计中没有采用稳压部分。

2.3 前置放大部分前置放大器是各种音源设备和功率放大器的连接设备，起到信号放大的作用。

音源信号在经过前置放大器的放大后，就可以直接送入功率放大器，使功率放大器能正常工作。

前置放大器还可以对信号的频率进行调节和控制。

本设计的前置放大部分是采用GL324四运算放大芯片的负反馈实行的。

优点在于其在分压偏置电路中利用负反馈的原理以稳定放大电路的工作，此外还可以增加增益的稳定性，减小非线性失真，展开频带及控制输入输出阻抗。

一、O PA300放大电路OPA300放大电路功能说明：通过设定电阻R4=3R3 来设定该放大器的放大倍数为四倍，即Vout=(1+Rf / R) Vin ，将VCA810的输出信号放大到能满足检波需要的信号。

二、高栅负压的电子管功放电路图下图中R3既是前级的直流负载电阻。

又是给后级提供栅负压的偏值电阻。

它适用于栅负压较高的功率管制作的功放电路。

电路比较简单。

电路中两个竹子的灯丝接地端。

应接在各自阴极电阻的下端。

同样要求电源变压器有两个灯丝绕组，功率级与前级的灯丝分别供电。

电路是用6Pl做的实验，虽然栅负压较低，但工作很正常，说明电路是成功的。

同样要注意的是：一定要在插上前级管子后再开电源，否则不能加电。

三、推挽式功率放大级的正偏压电路此电路用EL34管。

在两只功放管阴极电路中串入一只50Ω左右的线绕电位器或半可变线绕电阻，中点接地即可。

调整电位器W使两管的阴极电压平衡、对称，再放音就会有出色的表现。

正偏压的方式也可以用在ABI类自给偏压的推挽式功率放大级中。

四、AD8656双运放芯片组成的接收放大电路使用AD8656双运放芯片组成接收放大电路。

该运放适合+2.7～+5.5 V电源电压供电，是具有低噪声性能的精密双运算放大器。

AD8656型CMOS放大器在满共模电压(VCM)范围内提供250 mV精密失调电压最大值，且在10 kHz处提供低电压噪声谱密度和0.008%的低真，无需外部三极管增益级或多个并行的放大器以减小系统噪声。

通过干电池提供3V单电源供电，接收放大电路如图2所示。

放大电路由AD8656进行两级放大，抵消线圈所感应到的信号电压幅值因距离的增加而产生的衰减，放大所接收到的微弱信号，增加无线传输距离。

系统接收电路经D8656放大后的输出电压输至单片机进行A/D转换，对数据进行编解码，而未采用检波解调电路，可有效简化电路结构。

五、高频信号放大电路的性能比较分析一、高频管(UHF)9018fTl00(MHz)的信号放大电路电视高频头输出的第一中频信号和音频信号通过高频管9018放大后也确有显效。
