专业功放功放部分原理图,资料详细

专业功放电路图贝拉利BEILARLY PM-700专业功放根据贝拉利PM-700功放的实物绘制的一个声道的主功放电路图。

Q1、Q2两只2SC2383构成差分输入级，R8、ZD1、C3组成差分放大器的恒流源。

Q1的基极增加了R3、R4、RP1、D1、D2辅助电路，一是对输入端进行直流钳位，通过调整RP1可对输出中点进行调整；二是对输入的交流信号进行限幅，使输入信号峰峰值被限制在±0.7V以内，防止输入信号过强。

电压放大级Q3、Q4组成第二级差分放大器，Q5、Q6构成集电极负载。

恒压偏置管Q7、Q8两管并联使用，Q8由引线连接安装在散热片上，起到温度补偿作用。

该机每个声道的最大输出功率接近1000W，为保证足够的推动电流，电路设置了两级电流放大。

第一级Q9、Q10使用一对中功率管，两只中功率管b、c极间设有吸收电容C11、Cl2，进行高频相位补偿防止高频自激。

第二级Q11、Q12则使用一对大功率管。

Q11、Q12发射极之间R25、D3将后边七对功率管偏置钳位在很低的水平，上下对管b-e结偏置电压只有±0.3V左右。

实际测量功率管的b-e结电压只有±0.1V，Q11、Q12的b-e结电压只有±0.5V。

这就是该机的电路设计独特之处，末端的低偏置使整机的静态功耗降到最低点。

不追求理论上的高保真，力求使用中不失真的大功率输出和强负荷的经久耐用。

这样的电路设计更适合商业性宣传演出。

一般功放保护电路中只在末级一对功率菅发射极各设置一只取样电阻，可以说是抽选取样。

而该机在每个功率管发射极都设有取样电阻{即R54～R67），任何一只功率管出现过流异常都会使Q27导通，经D8、R70使保护电路启控断开继电器。

上下取样信号分别加在Q27的基极和发射极。

NPN 管一侧有过流现象时发射极电阻压降增加，升高后正电压经过取样电阻加到Q27基极使其导通。

PNP管一侧有过流发生时，将会有负电压加到Q27发射极，也等于抬高其基极电压而导通。

功放机原理图
功放机是一种广泛应用于音响设备中的电子器件，它能够将输入的音频信号放
大后输出到喇叭或音箱中，从而实现声音的放大。

功放机原理图是功放机内部电路的结构示意图，通过它我们可以了解功放机的工作原理和各个部件之间的连接关系。

功放机原理图主要包括输入端、放大电路、输出端和电源供应等部分。

在功放
机的输入端，通常会接收来自音频设备的输入信号，如CD播放器、MP3播放器等。

这些输入信号经过一定的预处理后，会传送到功放机的放大电路中。

放大电路是功放机的核心部分，它负责将输入信号放大到一定的电压和电流，以驱动喇叭或音箱发出更大声音。

在放大电路中，通常会包括前置放大器、功率放大器和反馈电路等部分，它们共同协作以实现对输入信号的放大处理。

接下来是功放机的输出端，它通常会连接到喇叭或音箱上。

输出端的设计需要
考虑到输出功率、阻抗匹配等因素，以确保功放机能够有效地驱动喇叭或音箱，使其发出高质量的声音。

最后是功放机的电源供应部分，它为功放机的各个部件提供稳定的电压和电流，以确保功放机正常工作。

功放机原理图的绘制需要考虑到电路的连接关系、信号的流向、电压和电流的
变化等因素。

通过功放机原理图，我们可以清晰地了解功放机内部各部件的工作原理和相互关系，为功放机的调试、维修和改进提供了重要参考。

总之，功放机原理图是功放机设计和制造的重要参考资料，它能够帮助我们深
入了解功放机的工作原理和内部结构，为功放机的使用和维护提供了重要指导。

希望通过本文的介绍，读者能够对功放机原理图有一个更加清晰的认识，从而更好地理解和应用功放机这一重要的音响设备。

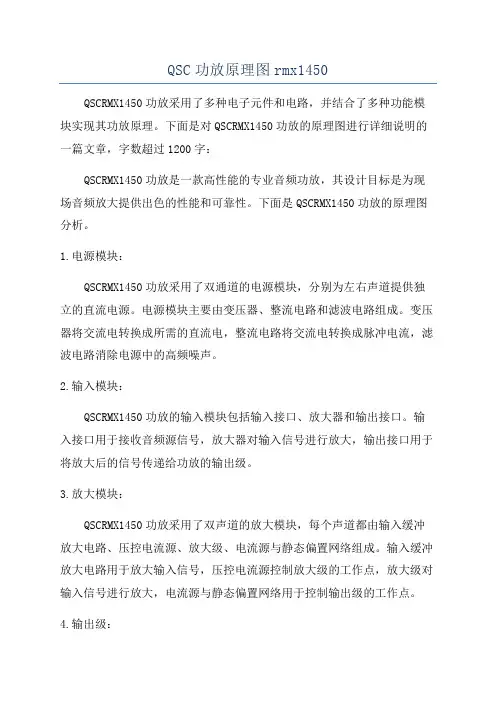

QSC功放原理图rmx1450QSCRMX1450功放采用了多种电子元件和电路，并结合了多种功能模块实现其功放原理。

下面是对QSCRMX1450功放的原理图进行详细说明的一篇文章，字数超过1200字：QSCRMX1450功放是一款高性能的专业音频功放，其设计目标是为现场音频放大提供出色的性能和可靠性。

下面是QSCRMX1450功放的原理图分析。

1.电源模块：QSCRMX1450功放采用了双通道的电源模块，分别为左右声道提供独立的直流电源。

电源模块主要由变压器、整流电路和滤波电路组成。

变压器将交流电转换成所需的直流电，整流电路将交流电转换成脉冲电流，滤波电路消除电源中的高频噪声。

2.输入模块：QSCRMX1450功放的输入模块包括输入接口、放大器和输出接口。

输入接口用于接收音频源信号，放大器对输入信号进行放大，输出接口用于将放大后的信号传递给功放的输出级。

3.放大模块：QSCRMX1450功放采用了双声道的放大模块，每个声道都由输入缓冲放大电路、压控电流源、放大级、电流源与静态偏置网络组成。

输入缓冲放大电路用于放大输入信号，压控电流源控制放大级的工作点，放大级对输入信号进行放大，电流源与静态偏置网络用于控制输出级的工作点。

4.输出级：QSCRMX1450功放的输出级采用了AB类功率放大器，由功率输出晶体管驱动电路、功率输出晶体管和输出电流反馈网络组成。

功率输出晶体管驱动电路将放大模块输出的信号驱动功率输出晶体管，功率输出晶体管对输入信号进行放大，输出电流反馈网络用于控制输出电流。

5.保护电路：QSCRMX1450功放内置了多种保护电路，用于保护功放免受过电流、过温、短路和过载等故障的影响。

这些保护电路能够及时检测到故障并采取相应的措施，以保护功放和连接设备的安全。

6.控制电路：QSCRMX1450功放的控制电路包括输入信号选择电路、音量控制电路和功率控制电路。

输入信号选择电路用于选择输入信号的通道、音量控制电路用于调节音量大小，功率控制电路用于控制功放的输出功率。

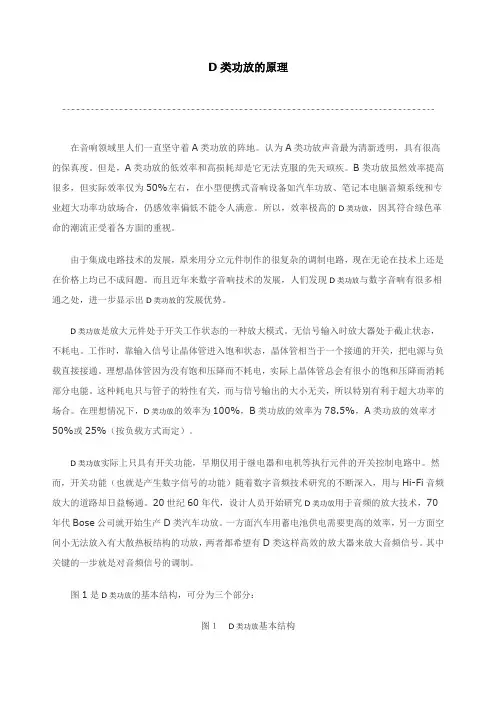

D类功放的原理在音响领域里人们一直坚守着A类功放的阵地。

认为A类功放声音最为清新透明，具有很高的保真度。

但是，A类功放的低效率和高损耗却是它无法克服的先天顽疾。

B 类功放虽然效率提高很多，但实际效率仅为50%左右，在小型便携式音响设备如汽车功放、笔记本电脑音频系统和专业超大功率功放场合，仍感效率偏低不能令人满意。

所以，效率极高的D类功放，因其符合绿色革命的潮流正受着各方面的重视。

由于集成电路技术的发展，原来用分立元件制作的很复杂的调制电路，现在无论在技术上还是在价格上均已不成问题。

而且近年来数字音响技术的发展，人们发现D类功放与数字音响有很多相通之处，进一步显示出D类功放的发展优势。

D类功放是放大元件处于开关工作状态的一种放大模式。

无信号输入时放大器处于截止状态，不耗电。

工作时，靠输入信号让晶体管进入饱和状态，晶体管相当于一个接通的开关，把电源与负载直接接通。

理想晶体管因为没有饱和压降而不耗电，实际上晶体管总会有很小的饱和压降而消耗部分电能。

这种耗电只与管子的特性有关，而与信号输出的大小无关，所以特别有利于超大功率的场合。

在理想情况下，D类功放的效率为100%，B类功放的效率为78.5%，A类功放的效率才50%或25%（按负载方式而定）。

D类功放实际上只具有开关功能，早期仅用于继电器和电机等执行元件的开关控制电路中。

然而，开关功能（也就是产生数字信号的功能）随着数字音频技术研究的不断深入，用与Hi-Fi音频放大的道路却日益畅通。

20世纪60年代，设计人员开始研究D 类功放用于音频的放大技术，70年代Bose公司就开始生产D类汽车功放。

一方面汽车用蓄电池供电需要更高的效率，另一方面空间小无法放入有大散热板结构的功放，两者都希望有D类这样高效的放大器来放大音频信号。

其中关键的一步就是对音频信号的调制。

图1是D类功放的基本结构，可分为三个部分：图１D类功放基本结构第一部分为调制器，最简单的只需用一只运放构成比较器即可完成。

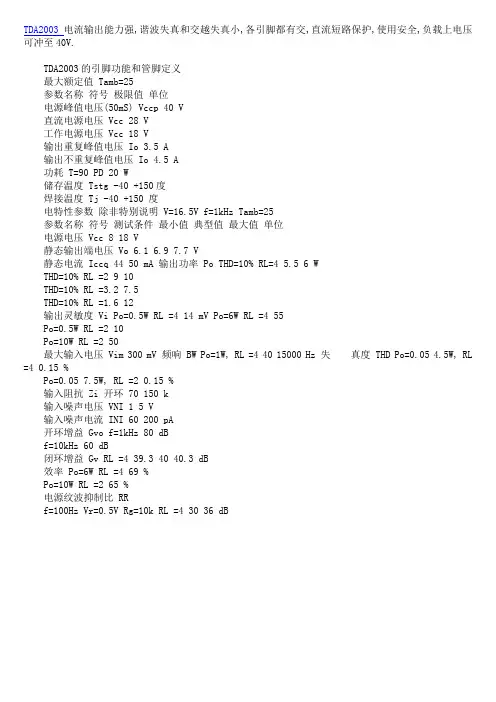

TDA2003电流输出能力强,谐波失真和交越失真小,各引脚都有交,直流短路保护,使用安全,负载上电压可冲至40V.TDA2003的引脚功能和管脚定义最大额定值 Tamb=25参数名称符号极限值单位电源峰值电压(50mS) Vccp 40 V直流电源电压 Vcc 28 V工作电源电压 Vcc 18 V输出重复峰值电压 Io 3.5 A输出不重复峰值电压 Io 4.5 A功耗 T=90 PD 20 W储存温度 Tstg -40 +150度焊接温度 Tj -40 +150 度电特性参数除非特别说明 V=16.5V f=1kHz Tamb=25参数名称符号测试条件最小值典型值最大值单位电源电压 Vcc 8 18 V静态输出端电压 Vo 6.1 6.9 7.7 V静态电流 Iccq 44 50 mA 输出功率 Po THD=10% RL=4 5.5 6 WTHD=10% RL =2 9 10THD=10% RL =3.2 7.5THD=10% RL =1.6 12输出灵敏度 Vi Po=0.5W RL =4 14 mV Po=6W RL =4 55Po=0.5W RL =2 10Po=10W RL =2 50最大输入电压 Vim 300 mV 频响 BW Po=1W, RL =4 40 15000 Hz 失真度 THD Po=0.05 4.5W, RL =4 0.15 %Po=0.05 7.5W, RL =2 0.15 %输入阻抗 Zi 开环 70 150 k输入噪声电压 VNI 1 5 V输入噪声电流 INI 60 200 pA开环增益 Gvo f=1kHz 80 dBf=10kHz 60 dB闭环增益 Gv RL =4 39.3 40 40.3 dB效率 Po=6W RL =4 69 %Po=10W RL =2 65 %电源纹波抑制比 RRf=100Hz Vr=0.5V Rg=10k RL =4 30 36 dB那个输入端就相当电源的正极，那个下面的一根线的一个横杠是地线，也就是相当电源负极。

CAC DSA-1800A专业功放电路分析与维修CAC DSA-1800A是一款具有输入音量自动增益控制并采用高效G类放大器的专业功放，后面板标注是“USA”产品，不管是原装还是山寨，其独特的电路设计很值得分析与解读。

这是其中一个声道的电路板与抄板电路图。

平衡输入的冷热端信号分别送入1C2a的正反相输入端，放大后送到6.5mm插孔的插断触点。

如果不使用6.5mm插头，平衡输入的信号通过插孔触点直接输给后边电路。

当使用6.5mm插头输入信号时，平衡输入就被断开。

输入的信号经C7隔直耦合通过双芯屏蔽线连接到前面板的音量电位器，经衰减控制后返回到IC1的③脚进行放大，由⑥脚输出。

输出的信号一路提供给电压放大级进行电压放大，另一路送到由四运放LF347构成的音量自动增益控制插件。

信号经IN脚进入插件小板，经两个二极管全波整流形成一个能反映信号强度的直流电压。

（插件元件序号是作者所加，为了区别插件与主电路元件序号，插件序号前加“-”）IC-1a对这个电压进行倒相放大，①脚输出负电压通过-R5加到IC-1b⑥脚。

同时从-R6来的正压也加在⑥脚。

输入信号较小时，⑥脚成正压，⑦脚输出负电压。

由于-D3 -D4两个二极管不导通，插件电路对输入信号不起作用。

当输入信号过强时，⑥脚变成负压，倒相放大后由⑦脚输出正电压。

这个电压一路送到IC-1c由⑧脚缓冲输出，驱动光电耦合器的发光二极管点亮，耦合器中的光敏电阻受光后电阻变小。

此光敏电阻经OUT脚与IC1③脚相连，把输入到③脚的信号分流，起到自动增益控制的作用。

另一路由IC-1d放大后由CLIP脚输出，使显示面板的削波指示灯点亮。

Q1 Q2 是第一级电压放大，Q4 Q6是第二级电压放大。

一般功放电路中，没有 Q3 Q5两个三极管。

增加这两个管子可对Q4 Q6通过的电流进行监控。

从图中可看出Q3 Q5的基极偏置电阻R23 R28只有20Ω，如果Q4 Q6的集电极电流不超过±30mA，Q3 Q5因没有足够的偏置电压而不导通。

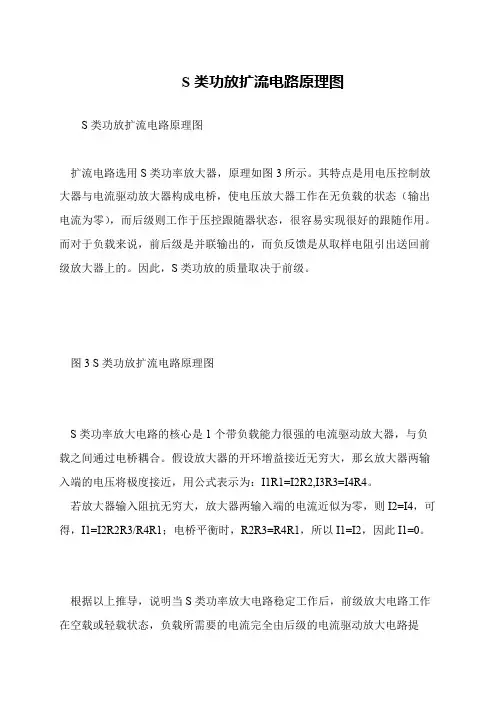

S类功放扩流电路原理图
S类功放扩流电路原理图
 扩流电路选用S类功率放大器，原理如图3所示。

其特点是用电压控制放大器与电流驱动放大器构成电桥，使电压放大器工作在无负载的状态（输出电流为零），而后级则工作于压控跟随器状态，很容易实现很好的跟随作用。

而对于负载来说，前后级是并联输出的，而负反馈是从取样电阻引出送回前级放大器上的。

因此，S类功放的质量取决于前级。

 图3 S类功放扩流电路原理图
 S类功率放大电路的核心是1个带负载能力很强的电流驱动放大器，与负载之间通过电桥耦合。

假设放大器的开环增益接近无穷大，那幺放大器两输入端的电压将极度接近，用公式表示为：I1R1=I2R2,I3R3=I4R4。

 若放大器输入阻抗无穷大，放大器两输入端的电流近似为零，则I2=I4，可得，I1=I2R2R3/R4R1；电桥平衡时，R2R3=R4R1，所以I1=I2，因此I1=0。

 
 根据以上推导，说明当S类功率放大电路稳定工作后，前级放大电路工作在空载或轻载状态，负载所需要的电流完全由后级的电流驱动放大电路提。

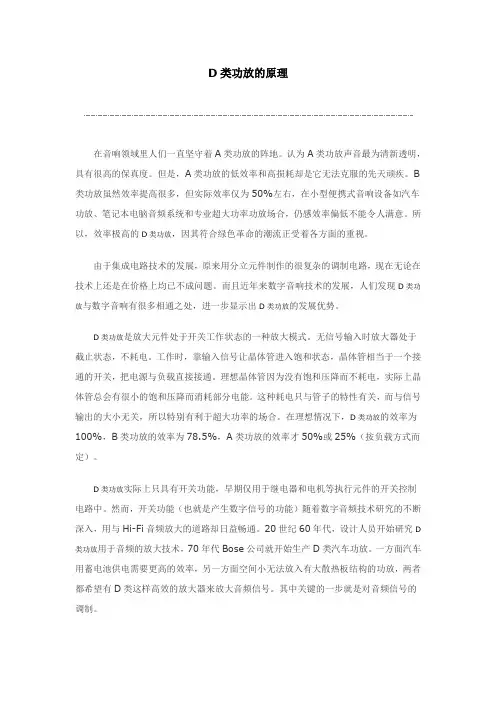

D类功放的原理在音响领域里人们一直坚守着A类功放的阵地。

认为A类功放声音最为清新透明，具有很高的保真度。

但是，A类功放的低效率和高损耗却是它无法克服的先天顽疾。

B类功放虽然效率提高很多，但实际效率仅为50%左右，在小型便携式音响设备如汽车功放、笔记本电脑音频系统和专业超大功率功放场合，仍感效率偏低不能令人满意。

所以，效率极高的D类功放，因其符合绿色革命的潮流正受着各方面的重视。

由于集成电路技术的发展，原来用分立元件制作的很复杂的调制电路，现在无论在技术上还是在价格上均已不成问题。

而且近年来数字音响技术的发展，人们发现D类功放与数字音响有很多相通之处，进一步显示出D类功放的发展优势。

D类功放是放大元件处于开关工作状态的一种放大模式。

无信号输入时放大器处于截止状态，不耗电。

工作时，靠输入信号让晶体管进入饱和状态，晶体管相当于一个接通的开关，把电源与负载直接接通。

理想晶体管因为没有饱和压降而不耗电，实际上晶体管总会有很小的饱和压降而消耗部分电能。

这种耗电只与管子的特性有关，而与信号输出的大小无关，所以特别有利于超大功率的场合。

在理想情况下，D类功放的效率为100%，B类功放的效率为78.5%，A类功放的效率才50%或25%（按负载方式而定）。

D类功放实际上只具有开关功能，早期仅用于继电器和电机等执行元件的开关控制电路中。

然而，开关功能（也就是产生数字信号的功能）随着数字音频技术研究的不断深入，用与Hi-Fi音频放大的道路却日益畅通。

20世纪60年代，设计人员开始研究D类功放用于音频的放大技术，70年代Bose公司就开始生产D类汽车功放。

一方面汽车用蓄电池供电需要更高的效率，另一方面空间小无法放入有大散热板结构的功放，两者都希望有D类这样高效的放大器来放大音频信号。

其中关键的一步就是对音频信号的调制。

图1是D类功放的基本结构，可分为三个部分：图１D类功放基本结构第一部分为调制器，最简单的只需用一只运放构成比较器即可完成。

专业功放电路图贝拉利BEILARLY PM-700专业功放根据贝拉利PM-700功放的实物绘制的一个声道的主功放电路图。

Q1、Q2两只2SC2383构成差分输入级，R8、ZD1、C3组成差分放大器的恒流源。

Q1的基极增加了R3、R4、RP1、D1、D2辅助电路，一是对输入端进行直流钳位，通过调整RP1可对输出中点进行调整；二是对输入的交流信号进行限幅，使输入信号峰峰值被限制在±0.7V以内，防止输入信号过强。

电压放大级Q3、Q4组成第二级差分放大器，Q5、Q6构成集电极负载。

恒压偏置管Q7、Q8两管并联使用，Q8由引线连接安装在散热片上，起到温度补偿作用。

该机每个声道的最大输出功率接近1000W，为保证足够的推动电流，电路设置了两级电流放大。

第一级Q9、Q10使用一对中功率管，两只中功率管b、c极间设有吸收电容C11、Cl2，进行高频相位补偿防止高频自激。

第二级Q11、Q12则使用一对大功率管。

Q11、Q12发射极之间R25、D3将后边七对功率管偏置钳位在很低的水平，上下对管b-e结偏置电压只有±0.3V左右。

实际测量功率管的b-e结电压只有±0.1V，Q11、Q12的b-e结电压只有±0.5V。

这就是该机的电路设计独特之处，末端的低偏置使整机的静态功耗降到最低点。

不追求理论上的高保真，力求使用中不失真的大功率输出和强负荷的经久耐用。

这样的电路设计更适合商业性宣传演出。

一般功放保护电路中只在末级一对功率菅发射极各设置一只取样电阻，可以说是抽选取样。

而该机在每个功率管发射极都设有取样电阻{即R54～R67），任何一只功率管出现过流异常都会使Q27导通，经D8、R70使保护电路启控断开继电器。

上下取样信号分别加在Q27的基极和发射极。

NPN 管一侧有过流现象时发射极电阻压降增加，升高后正电压经过取样电阻加到Q27基极使其导通。

PNP管一侧有过流发生时，将会有负电压加到Q27发射极，也等于抬高其基极电压而导通。

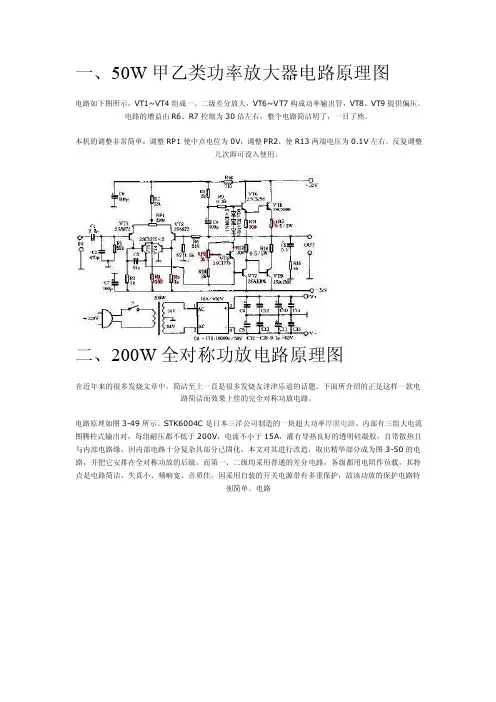

一、50W甲乙类功率放大器电路原理图电路如下图所示，VT1~VT4组成一、二级差分放大，VT6~VT7构成功率输出管，VT8、VT9提供偏压。

电路的增益由R6、R7控制为30倍左右，整个电路简洁明了，一目了然。

本机的调整非常简单：调整RP1使中点电位为0V；调整PR2，使R13两端电压为0.1V左右。

反复调整几次即可设入使用。

二、200W全对称功放电路原理图在近年来的很多发烧文章中，简洁至上一直是很多发烧友津津乐道的话题。

下面所介绍的正是这样一款电路简洁而效果上佳的完全对称功放电路。

电路原理如图3-49所示。

STK6004C是日本三洋公司制造的一块超大功率厚膜电路、内部有三组大电流图腾柱式输出对，每组耐压都不低于200V，电流不小于15A，灌有导热良好的透明硅凝胶，自带散热且与内部电路缘。

因内部电路十分复杂具部分已固化，本文对其进行改造，取出精华部分成为图3-50的电路，并把它安排在全对称功放的后级。

而第一、二级均采用普通的差分电路，各级都用电阻作负载，其特点是电路简洁、失真小、频响宽、音质佳。

因采用自装的开关电源带有多重保护，故该功放的保护电路特别简单。

电路三、用STK4044制作高保真功放电路原理图如用LM1875、TDA1514等器件制作功放、但最后总是嫌它们功率太小，经不起大动态的考验。

但用一对日本三洋STK4044功放厚模块，则为理想，重新组建自己的“重炮”。

STK4044为单身道功放模块，推荐使用电压为正负5V，极限电压正负70V、静态电流120MA，平均输出功率100W，失真率为0.008%，电路如图3-48所示。

四、STK4040X1制作的HI-FI功放电路原理图本功放电路极为简洁，信噪比高，超低失真度，音色佳，功率容量大性价比高，易制作。

电路原理：STK4040X1是一种优选的HI-FI功放电路，有极佳的电参数：在U＝正负42.5V，RL=8欧条件下，额定输出功率不小于70W，最大谐波失真仅为0.008%，典型值为0.003%,3DB频响为20HZ~20KHZ。

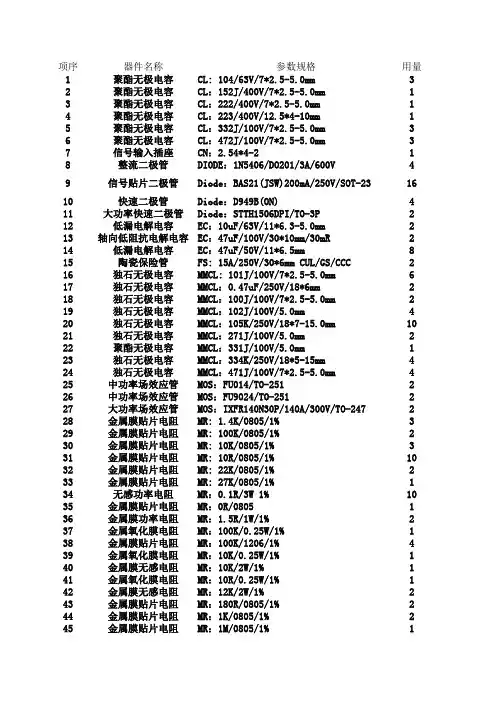

项序器件名称参数规格用量1聚酯无极电容CL: 104/63V/7*2.5-5.0mm3 2聚酯无极电容CL：152J/400V/7*2.5-5.0mm1 3聚酯无极电容CL：222/400V/7*2.5-5.0mm1 4聚酯无极电容CL：223/400V/12.5*4-10mm1 5聚酯无极电容CL：332J/100V/7*2.5-5.0mm3 6聚酯无极电容CL：472J/100V/7*2.5-5.0mm3 7信号输入插座CN：2.54*4-21 8整流二极管DIODE：1N5406/DO201/3A/600V49信号贴片二极管Diode：BAS21(JSW)200mA/250V/SOT-231610快速二极管Diode：D949B(ON)4 11大功率快速二极管Diode：STTH1506DPI/TO-3P2 12低漏电解电容EC：10uF/63V/11*6.3-5.0mm2 13轴向低阻抗电解电容EC：47uF/100V/30*10mm/30mR2 14低漏电解电容EC：47uF/50V/11*6.5mm8 15陶瓷保险管FS: 15A/250V/30*6mm CUL/GS/CCC2 16独石无极电容MMCL: 101J/100V/7*2.5-5.0mm6 17独石无极电容MMCL：0.47uF/250V/18*6mm2 18独石无极电容MMCL：100J/100V/7*2.5-5.0mm2 19独石无极电容MMCL：102J/100V/5.0mm4 20独石无极电容MMCL：105K/250V/18*7-15.0mm10 21独石无极电容MMCL：271J/100V/5.0mm2 22聚酯无极电容MMCL：331J/100V/5.0mm1 23独石无极电容MMCL：334K/250V/18*5-15mm4 24独石无极电容MMCL：471J/100V/7*2.5-5.0mm4 25中功率场效应管MOS：FU014/TO-2512 26中功率场效应管MOS：FU9024/TO-2512 27大功率场效应管MOS：IXFR140N30P/140A/300V/TO-2472 28金属膜贴片电阻MR: 1.4K/0805/1%3 29金属膜贴片电阻MR: 100K/0805/1%2 30金属膜贴片电阻MR: 10K/0805/1%3 31金属膜贴片电阻MR: 10R/0805/1%10 32金属膜贴片电阻MR: 22K/0805/1%2 33金属膜贴片电阻MR: 27K/0805/1%1 34无感功率电阻MR：0.1R/3W 1%10 35金属膜贴片电阻MR：0R/08051 36金属膜功率电阻MR：1.5R/1W/1%2 37金属氧化膜电阻MR：100K/0.25W/1%1 38金属膜贴片电阻MR：100K/1206/1%4 39金属氧化膜电阻MR：10K/0.25W/1%1 40金属膜无感电阻MR：10K/2W/1%1 41金属氧化膜电阻MR：10R/0.25W/1%1 42金属膜无感电阻MR：12K/2W/1%2 43金属膜贴片电阻MR：180R/0805/1%2 44金属膜贴片电阻MR：1K/0805/1%2 45金属膜贴片电阻MR：1M/0805/1%146金属膜无感电容MR：2.2R/2W/1%2 47金属膜贴片电阻MR：20K/0805/1%2 48金属膜贴片电阻MR：220R/0805/1%2 49金属膜无感电阻MR：22K/2W/1%2 50金属氧化膜电阻MR：294K/0.25W/1%2 51金属膜贴片电阻MR：2M/0805/1%2 52金属膜贴片电阻MR：3.3K/0805/1%3 53金属膜贴片电阻MR：3.3K/1206/1%2 54金属氧化膜电阻MR：3.9R/0.25W/1%2 55金属无感膜电阻MR：3.9R/1W/1%2 56金属膜贴片电阻MR：30K/0805/1%2 57金属氧化膜电阻MR：33.2K/0.25W/1%1 58金属膜贴片电阻MR：33K/0805/1%1 59金属膜贴片电阻MR：39R/0805/1%2 60金属膜贴片电阻MR：4.7K/0805/1%2 61金属氧化膜电阻MR：4.7R/0.25W/1%2 62金属膜贴片电阻MR:470R/0805/1%2 63金属膜贴片电阻MR：47K/0805/1%8 64金属膜贴片电阻MR：536R/0805/1%1 65金属氧化膜电阻MR：560K/0.25W/1%1 66金属氧化膜电阻MR：56K/0.25W/1%2 67金属膜贴片电阻MR：6.04K/0805/1%1 68金属膜贴片电阻MR：6.8K/0805/1%2 69金属膜贴片电阻MR：68K/0805/1%2 70金属膜贴片电阻MR：68R/0805/1%2 71金属膜贴片电阻MR：715R/0805/1%2 72金属膜贴片电阻MR：75R/0805/1%2 73金属氧化膜电阻MR：866R/0.25W/1%2 74金属氧化膜电阻MR：9.31K/0.25W/1%2 75负温系数热敏电阻NTC：TTF-104/5104AF62 76光电耦合器OP: PC817B/DIP-42 77线性光电耦合器OP：HCPL-0601/SOP-82 78磁珠电感PL: 10uH/10A/11.5*5.2*1.5mm2 79磁环电感PL：120uH/10A/33*15*11.5mm-1.5mm2 80驱动电路模块PWM-N1 81驱动电路模块PWM-P1 82中功率单向可控硅SCR：B1691-Y/TO-1263 83大功率单向可控硅SCR：Q4040K7/TO-3P1 84快速二极管SMD：UJ04/DO-2144 85信号三极管TR: MPS-A92/TO-921 86大功率场效应管TR: NJW1302G/TO-3P1 87大功率场效应管TR: NJW21193G/TO-3P5 88大功率场效应管TR: NJW21194G/TO-3P5 89小功率贴片三极管TR：BC850C(2GW)100mA/45V/NPN9 90小功率贴片三极管TR：BC860C(4GW)100mA/45V/PNP7 91中功率三极管TR：MJE340/TO-1264 92中功率三极管TR：MJE350/TO-126493信号三极管TR：MPS-A42/TO-921 94大功率场效应管TR：NJW3281G/TO-3P1 95金属膜可调电阻VR: 200R/0.5W/5%1 96贴片电容X7R：103K/50V/08051 97贴片电容X7R：104K/50V/08052 98稳压二极管ZD：BZX84-C10(Z9W)/SOT-23A1 99稳压二极管ZD：BZX84-C12(Y21)/SOT-23A2 100ZD：BZX84-C15(Y4W)/SOT-23A1 101稳压二极管ZD：BZX85-C15/D4O-41 1W/15V4 102稳压二极管ZD：BZX84-C27(WT2)SOT-23A2 103稳压二极管ZD：BZX84-C3V3(WB1)/SOT-23A2 104稳压二极管ZD：BZX84-C9V1(Z8W)/SOT-23A2元件编号C19、C58、C60C18C8C41C4、C9、C17C10、C30、C33CN1D1、D10、D18、D27D2、D3、D4、D6、D11、D12、D16、D17、D22、D23、 D26、D29、D30、Q49、Q50、Q51D7、D8、D20、D21D34、D37C24、C26C35、C40C2、C11、C20、C21、C22、C28、C43、C44F1、F2C15、C32、C48、C49、C59、C61C25、C31C7、C14C5、C16、C27、C29C36、C37、C38、C39、C50、C52、C53、C54、C55、C56C1、C12C9C42、C45、C51、C57C3、C13、C46、C47Q46、Q48Q45、Q47Q39、Q41R20、R46、R52R89、R90R11、R60、R87R5、R6、R7、R8、R13、R54、R61、R66、R67、R68R15、R57R36R1、R2、R3、R4、R14、R58、R59、R69、R70、R71R17R100、R102R47R16、R31、R55、R76R106R95R109R97、R104R23、R84R44、R45R24R78、R108R22、R85R12、R56R35、R86R33、R74R65、R110R26、R63、R81R96、R105R98、R103R99、R10148、R49R43R18R10、R53R94、R107R9、R64R27、R80R32、R34、R38、R39、R40、R41、R73、R75R62R50R30、R72R91R37、R42R92、R93R19、R51R25、R82R28、R79R21、R83R29、R77NTC1、NTC2U1、U2U3、U4L3、L4L1、L2U5U6Q21、Q42、Q43Q38D25、D33、D35、D36Q26Q7Q12、Q13、Q14、Q15、Q16Q1、Q2、Q3、Q4、Q5Q23、Q29、Q30、Q32、Q33、Q35、Q36、Q40、Q44 Q8、Q17、Q22、Q25、Q27、Q28、Q34Q9、Q10、Q20、Q31Q11、Q18、Q19、Q24Q37Q6VR1C6C23、C34D32D13、D28D15D14、D31、D40、D41 D9、D19D5、D39D24、D38。
