功放接线示意图下面主要对DVD—功放—音响接线和使用进行一个常识性的讲解，以便大家对功放有一个比较概括的认识。
下面以大坦克功放为例说明进行说明。
功放前面板功放后面板功放前面板的旋钮（从左至右）有输入信号选择控制，低音炮音量控制，混响深度调节，麦克风高音调节，麦克风低音调节，麦克风音量控制，整机电源开关，麦克风输入插座1，麦克风输入插座2，环绕声音量控制，中置声道音量控制，主声道低音控制，主声道高音控制，主声道左右平衡控制，主声道音量控制，等响选择或桥接选择开关。
首先，我们先进行接线，将DVD(音源)，功放，音响，之间相连，在连接之前我们注意！要将功放前面板的旋钮依次调到最低音量，也就是全部向左拧。
接线篇接线方式分为，模拟信号（2声道）输出和5.1声道输出喇叭线音频线5.1声道输出接线两种线材，音频线和喇叭线，音频线用于连接DVD（音源）与功放，喇叭线用于连接功放与音响这种是家庭影院较多使用的方式，先把DVD与您的电视相连接：电视与DVD的连接，只需一根音频线，一端插在电视后边的黄色插口（标识大多为：视频音频输入），另一端插在DVD后面板的黄色插口（标识为：TV OUT）再将DVD与功放相连，音频线的一段有两个颜色的接头（红白），先将音频线一端插在DVD的后接口面板上DVD后面板输出接口处共有6个接口，依次是FRONT LR -------------------------(前置主音箱接口)REAR LR----------------------------（环绕接口）CENTER----------------------------（中置接口）SUBWOOFER---------------------（低音炮接口）5.1声道接线，需要将音频线依次插入这三组接口，音频线的另一端我们也要插入对应功放的三组接口内（DVD）FRONT L 连接（功放）FRO白色接口（DVD）FRONT R 连接（功放）FRO红色接口（DVD）REAR L 连接（功放）SURR白色接口（DVD）REAR R 连接（功放）SURR红色接口（DVD）CENTER连接（功放）CEN接口（DVD）SUBWOOFER 连接（功放）S-WOOFER接口如果都依次对应插完，那就已经成功将DVD与功放连接上了。

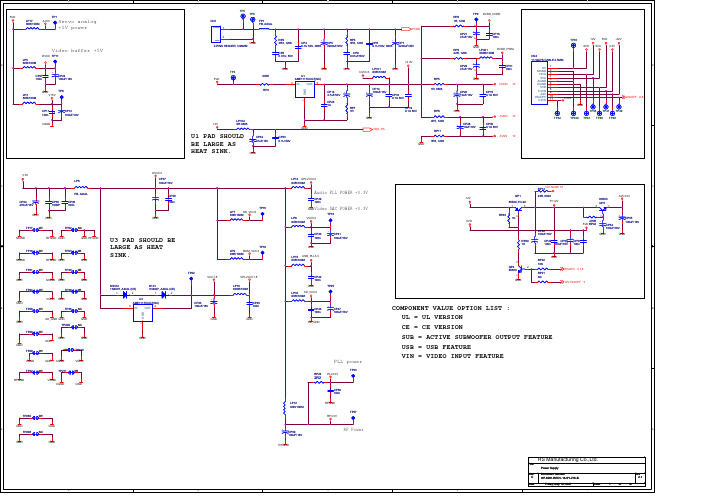

万利达MAV－803 5.1声道卡拉OK功放主板电路原理与维修MAV－803功放主板包括主副电源整流滤波电路、左右声道OCL功放电路、环绕和中置IC功放电路、保护静音控制电路、输入信号选择电路。

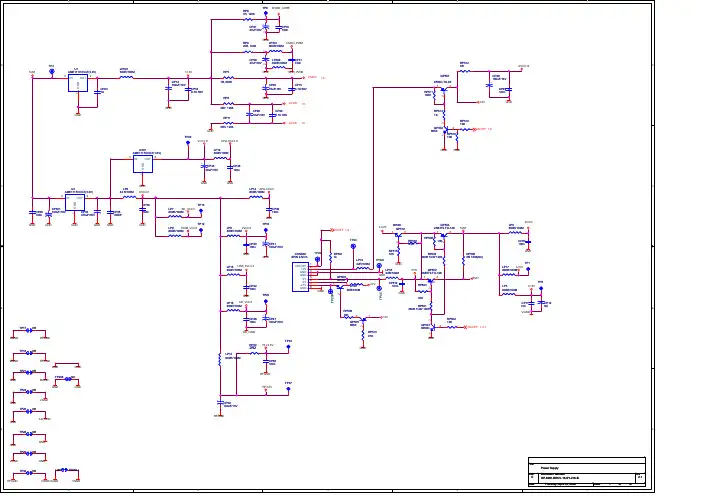

整机使用了两个环形变压器分别给主功放和其他电路供电，B1的双35V经整流滤波后的±50V给左右声道主功放电路提供双电源，B2的双14.5V整流滤波后给三块LM1875提供±21V的双电源，其他绕组给前置电路和显示面板供电。
输入信号选择电路由双四选一电子开关CD4052构成，通过CN6插座送来的选控信号A、B电平变化接通相应信号源。
当A、B都是0V时VCD接通，当A=0V、B=5V时CD接通，当A=5V、B=0V时DVD接通，当A、B都是5V时5.1声道的前置信号接通。
所有输入信号均送到前置电路进行放大与调整后再返回主板，通过两路OCL主功放电路和三路LM1875放大后推动五声道扬声器。
重低音没有设置功放电路，只有线路输出，这就是所谓的5.1声道的点1。
线路输出的重低音信号去驱动低音炮有源音箱。
主声道的两套OCL电路输入级由Q17、Q19 (Q18、Q15)组成差分放大器，发射极设置了VR3(VR4)后可对中点电压进行调整，以纠正晶体管参数差异引起的中点偏移。
两管集电极之间的R53、C2 (R54、C11)是为消除超音频干扰信号而设置。
Q14(Q16)与外围元件组成恒流源电路。
R28(R31)是直流反馈电阻，把输出中点的直流变化反馈到差分电路的反相输入端，对中点电压进行伺服控制。
本电路的交流反馈不象一般OCL 电路由输出端取出，而是通过C15、R27 (C16、R30)从电压放大级Q9(Q8)集电极取得。
这样既可以消除高频移相引起的自激，又不会影响电路的高频特性。
电压放大级由Q7、Q9 (Q11、Q8)组成的第二级差分电路完成，Q10(Q12)是此差分放大器的镜像恒流源负载。
两级放大恒流源和镜流源的引入，有效抑制了电压波动对电路的影响，使整个电路稳定性大大提高。
如图中所示，音箱的2个主音箱、1个中置音箱和超重低音音箱都是放置在视听空间的前部的，它们一般通过活动的音箱连接线连接至功放的相应端子，无须预布线路。
而环绕音箱位置在视听空间的后部，一般在电视墙面的正对面墙的左右两边，需要在装修时考虑的就是环绕音箱线。
所以，家庭影院的布线，其实就是两个环绕音箱的布线。
环绕音箱的线路，一般建议按下图方式布放。
说明：1、在功放后面的电视墙和沙发两侧放置环绕音箱位置附近墙上，各设置音箱插座一个。
前面用四位，后部环绕用二位。
（从理论上说，从功放至音箱的连接环节越多，效果越打折扣，因为环节多了，信号的衰减和失真也随之增加，但在AV系统中，插座、插头、连接线等环节对音质的劣化远没有纯音乐系统中严重，特别是一般家庭使用的AV系统，根本无须顾忌这一点。
加上插座后，可以有效的保护暗线，特别是环绕音箱一端。
因为一般家庭，总是先装修，后配家庭影院。
装修布线时，以后用什么样的环绕音箱都还没有决定，如果不加插座直接出线的话，从什么位置出线，留好多少余线都很难确定。
加插座后，以后只要用活动音箱连接线连接购置的环绕音箱和插座就行了，音箱摆放的调整余地更大）2、从四位音箱插座至后部左右两侧的二位音箱插座，分别排放环绕音箱线。
要求两侧的音箱线长度基本一致，并尽可能的短，以保证信号损失最小并左右两个声道平衡。
一般建议如上图方式铺线管排线，即线管从电视墙中点沿中线向后排放，至后面墙后再分至左右两侧。
3、环绕音箱插座高度，一般距离地板30－35公分。
4、环绕音箱的放置，常见的问题是将音箱高高的挂在墙角，我们不建议用户这样做，因为这样会严重破坏声音还原和定位。
环绕音箱正确的摆放位置应该在“皇帝位”（发烧专门名词，最佳聆听位置，皇帝位与前置的两个主音箱三点成等边三角形关系）的两侧稍靠后并对称放置，左右距离与两个主音箱之间的距离大概一致；高度距地板75至100厘米之间（音箱中心），一般应与坐在沙发上的人的耳朵并齐。
