矿用液压支架电液控制系统

煤矿液压支架电液控制系统研究摘要：煤矿生产中需要使用各种设备，积极对各类设备进行优化有利于提高整体的开采效果。

为了解决液压支架电液控制系统调控速度慢、调节精度差的问题，提出了一种新的煤矿井下液压支架电液控制装置。

通过采用闭环反馈控制的模式，提高了液压支架调控的精确性，通过高精度电磁反馈控制，实现了对电磁先导阀的快速调整，提升了对支架的调节灵敏性。

基于此，本文主要分析了煤矿液压支架电液控制系统。

关键词：煤矿；液压支架；电液控制系统中图分类号：TD672文献标识码：A引言随着煤矿井下智能化和自动化的推进，矿井电液控制系统未来的发展方向为智能化、自动化。

通过利用电液控制技术对综采工作面液压支架进行远程控制系统设计，依据传统人工移架存在安全隐患以及移架效率较低的现状提出智能化移架控制方案，实现了综采工作面液压支架的跟机自移以及单架、成组控制效果。

1液压支架的结构组成根据煤矿液压支架各部分结构在支撑承载过程中所发挥作用的不同，可将煤矿液压支架划分为以下结构：顶梁。

用于支撑顶板，是液压支架主要承载部件。

同时，顶梁还会在反复顶煤过程对顶板煤层进行破碎，提高工作面生产效率；前梁。

用于保障液压支架四根立柱受力均匀性，增强支架顶梁支顶性能，必要时可用于吊装采煤设备；掩护梁。

用于承受液压支架的水平力和侧向力，在顶板岩石垮落时还可以承接垮落岩石压力，为工作面营造安全空间；底座。

用于为立柱、推移等辅助装置形成安全空间，保障液压支架整体稳定性；四连杆机构。

用于调节顶梁与煤壁之间的距离和支护顶板，并在此过程中承受顶板的水平分力和侧向力；推移机构。

用于推动刮板运输机、液压支架向工作面煤壁方向移动；护帮装置。

用于实现护帮板的挑起和收平运动；尾梁。

用于支撑松动顶板，维护工作空间。

上下摆动可控制支架后部放顶煤[1]。

2电液控制系统组成液压支架主要由液压件(立柱、千斤顶)，承载结构件(顶梁、掩护梁和底座等)，推移装置，控制系统和其他辅助装置组成，往往工作环境极其恶劣复杂。

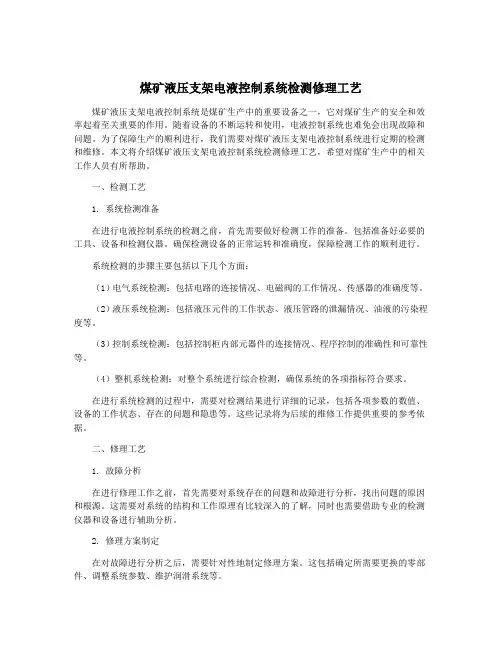

煤矿液压支架电液控制系统检测修理工艺煤矿液压支架电液控制系统是煤矿生产中的重要设备之一，它对煤矿生产的安全和效率起着至关重要的作用。

随着设备的不断运转和使用，电液控制系统也难免会出现故障和问题。

为了保障生产的顺利进行，我们需要对煤矿液压支架电液控制系统进行定期的检测和维修。

本文将介绍煤矿液压支架电液控制系统检测修理工艺，希望对煤矿生产中的相关工作人员有所帮助。

一、检测工艺1. 系统检测准备在进行电液控制系统的检测之前，首先需要做好检测工作的准备。

包括准备好必要的工具、设备和检测仪器。

确保检测设备的正常运转和准确度，保障检测工作的顺利进行。

系统检测的步骤主要包括以下几个方面：（1）电气系统检测：包括电路的连接情况、电磁阀的工作情况、传感器的准确度等。

（2）液压系统检测：包括液压元件的工作状态、液压管路的泄漏情况、油液的污染程度等。

（3）控制系统检测：包括控制柜内部元器件的连接情况、程序控制的准确性和可靠性等。

（4）整机系统检测：对整个系统进行综合检测，确保系统的各项指标符合要求。

在进行系统检测的过程中，需要对检测结果进行详细的记录，包括各项参数的数值、设备的工作状态、存在的问题和隐患等。

这些记录将为后续的维修工作提供重要的参考依据。

二、修理工艺1. 故障分析在进行修理工作之前，首先需要对系统存在的问题和故障进行分析，找出问题的原因和根源。

这需要对系统的结构和工作原理有比较深入的了解，同时也需要借助专业的检测仪器和设备进行辅助分析。

2. 修理方案制定在对故障进行分析之后，需要针对性地制定修理方案。

这包括确定所需要更换的零部件、调整系统参数、维护润滑系统等。

3. 修理操作步骤（1）更换故障零部件：根据修理方案确定需要更换的零部件，进行更换操作。

（2）系统调试：在更换零部件之后，需要对系统进行调试，确保系统能够正常工作。

（3）维护保养：对系统的润滑系统进行维护和保养，延长设备的使用寿命。

4. 修理记录和总结三、安全注意事项在进行煤矿液压支架电液控制系统的检测和修理工作时，需要严格遵守安全操作规程，确保工作人员的人身安全和设备的完整性。

液压支架电液控制系统用户指南
系统介绍
本系统是由液压支架和电液控制系统组成的，是用于煤矿开采的重要设备。

液压支架主要用于支撑煤壁和顶板，而电液控制系统则控制液压支架的运行。

本用户指南介绍了该系统的使用方法和注意事项。

使用方法
1. 系统启动：先按下电源开关，待系统运行灯亮起后，再打开主控制器开关，系统即可启动。

2. 支架调整：通过操作主控制器上的按键和旋钮，可以控制液压支架的高度和角度。

在操作时应注意避免超载和过载，以免造成支架垮塌和人员伤亡。

3. 系统维护：定期检测液压支架和电液控制系统的状态，如发现异常应及时处理。

定期更换系统中的液压油和滤芯，以保证系统的正常运行。

注意事项
1. 操作前请先熟悉本系统的使用方法，并确保已按照要求进行培训和考核。

2. 操作过程中如遇到异常情况，请立即停止操作，并及时报告处理。

3. 系统维护应由专业技术人员进行，并记录下维护情况和维护时间。

4. 禁止未经授权的人员擅自修改系统参数和程序，以免影响系统的正常运行。

总结
本文档介绍了液压支架电液控制系统的使用方法和注意事项，希望用户能够熟练掌握系统的操作和维护，提高生产效率和保障人员安全。

如有任何问题，请及时联系相关技术人员，以获得及时的帮助和支持。

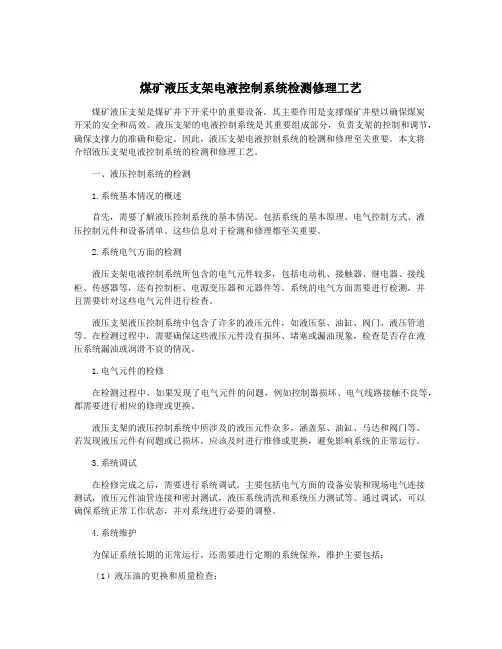

煤矿液压支架电液控制系统检测修理工艺煤矿液压支架是煤矿井下开采中的重要设备，其主要作用是支撑煤矿井壁以确保煤炭开采的安全和高效。

液压支架的电液控制系统是其重要组成部分，负责支架的控制和调节，确保支撑力的准确和稳定。

因此，液压支架电液控制系统的检测和修理至关重要。

本文将介绍液压支架电液控制系统的检测和修理工艺。

一、液压控制系统的检测1.系统基本情况的概述首先，需要了解液压控制系统的基本情况。

包括系统的基本原理、电气控制方式、液压控制元件和设备清单。

这些信息对于检测和修理都至关重要。

2.系统电气方面的检测液压支架电液控制系统所包含的电气元件较多，包括电动机、接触器、继电器、接线柜、传感器等，还有控制柜、电源变压器和元器件等。

系统的电气方面需要进行检测，并且需要针对这些电气元件进行检查。

液压支架液压控制系统中包含了许多的液压元件，如液压泵、油缸、阀门、液压管道等。

在检测过程中，需要确保这些液压元件没有损坏、堵塞或漏油现象，检查是否存在液压系统漏油或润滑不良的情况。

1.电气元件的检修在检测过程中，如果发现了电气元件的问题，例如控制器损坏、电气线路接触不良等，都需要进行相应的修理或更换。

液压支架的液压控制系统中所涉及的液压元件众多，涵盖泵、油缸、马达和阀门等。

若发现液压元件有问题或已损坏，应该及时进行维修或更换，避免影响系统的正常运行。

3.系统调试在检修完成之后，需要进行系统调试。

主要包括电气方面的设备安装和现场电气连接测试，液压元件油管连接和密封测试，液压系统清洗和系统压力测试等。

通过调试，可以确保系统正常工作状态，并对系统进行必要的调整。

4.系统维护为保证系统长期的正常运行，还需要进行定期的系统保养，维护主要包括：（1）液压油的更换和质量检查；（2）检查液压元件的密封性；（3）检查液压系统中电气元件的接点和电缆；（4）检查液压系统的防尘措施；（5）根据规定时间进行液压系统的维护。

总之，液压支架的电液控制系统是煤矿井下开采过程中的重要设备，其安全性和稳定性对采煤的安全性和效率具有至关重要的影响。

煤矿液压支架电液控制系统检测修理工艺1. 引言1.1 煤矿液压支架电液控制系统检测修理工艺概述在煤矿生产中，液压支架是一种非常重要的设备，用于支撑和保护煤矿工作面。

而液压支架的电液控制系统则是支架正常运行的关键。

由于液压支架工作环境恶劣，长时间运行容易引起系统故障。

对液压支架电液控制系统的检测和修理工艺显得尤为重要。

液压支架电液控制系统的故障可能包括液压元件漏油、泄漏、压力不稳定等问题，也可能包括控制回路故障、传感器故障等电气问题。

为了确保煤矿安全生产，必须及时检测和修理这些故障。

在本文中，我们将重点介绍液压系统故障的检测与分析、电气控制系统故障的检测与分析、液压支架修理工艺、电液控制系统维护流程以及安全措施与注意事项。

通过对这些内容的深入探讨，我们可以更好地了解煤矿液压支架电液控制系统的检测修理工艺，保障煤矿生产的顺利进行。

通过对煤矿液压支架电液控制系统检测修理工艺的探讨和总结，我们可以更好地完善相关技术，提高系统的稳定性和可靠性，为煤矿生产安全和高效提供技术支持。

2. 正文2.1 液压系统故障检测与分析液压系统故障检测与分析是煤矿液压支架电液控制系统检测修理工艺中非常重要的一环。

液压系统的故障会直接影响到支架的正常运行，因此及时发现并解决问题至关重要。

液压系统的常见故障包括泄漏、压力不稳定、液压油温过高等。

当出现液压系统故障时，首先要检查液压油的油质、油位和油压是否正常。

如果发现液压油有异常情况，需要及时更换新的液压油并清洗系统。

检查液压泵、液压缸、液压阀等部件是否正常工作。

可以通过观察液压泵的运转声音、液压缸的活塞运动是否顺畅以及液压阀的开关是否灵活来判断是否存在故障。

如果发现部件故障，及时修理或更换是必要的。

还需要检查液压系统的管路连接是否紧密，液压系统的滤芯是否干净等。

这些细节问题也可能导致液压系统故障，因此不能忽视。

液压系统故障检测与分析需要综合考虑液压系统各部件的工作情况，及时发现问题并进行维修，确保支架的正常运行。

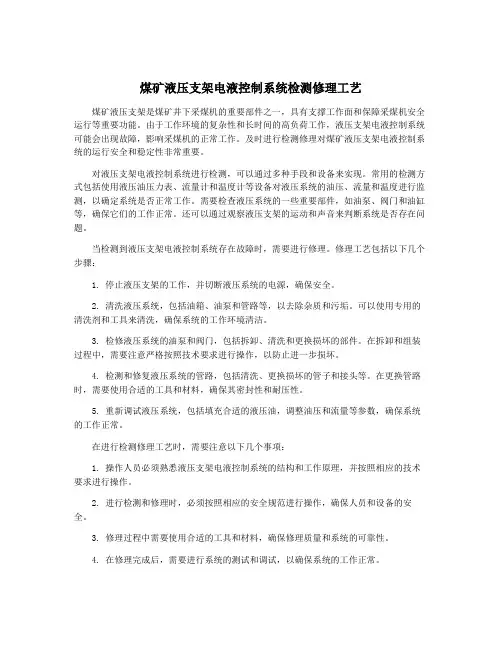

煤矿液压支架电液控制系统检测修理工艺煤矿液压支架是煤矿井下采煤机的重要部件之一，具有支撑工作面和保障采煤机安全运行等重要功能。

由于工作环境的复杂性和长时间的高负荷工作，液压支架电液控制系统可能会出现故障，影响采煤机的正常工作。

及时进行检测修理对煤矿液压支架电液控制系统的运行安全和稳定性非常重要。

对液压支架电液控制系统进行检测，可以通过多种手段和设备来实现。

常用的检测方式包括使用液压油压力表、流量计和温度计等设备对液压系统的油压、流量和温度进行监测，以确定系统是否正常工作。

需要检查液压系统的一些重要部件，如油泵、阀门和油缸等，确保它们的工作正常。

还可以通过观察液压支架的运动和声音来判断系统是否存在问题。

当检测到液压支架电液控制系统存在故障时，需要进行修理。

修理工艺包括以下几个步骤：1. 停止液压支架的工作，并切断液压系统的电源，确保安全。

2. 清洗液压系统，包括油箱、油泵和管路等，以去除杂质和污垢。

可以使用专用的清洗剂和工具来清洗，确保系统的工作环境清洁。

3. 检修液压系统的油泵和阀门，包括拆卸、清洗和更换损坏的部件。

在拆卸和组装过程中，需要注意严格按照技术要求进行操作，以防止进一步损坏。

4. 检测和修复液压系统的管路，包括清洗、更换损坏的管子和接头等。

在更换管路时，需要使用合适的工具和材料，确保其密封性和耐压性。

5. 重新调试液压系统，包括填充合适的液压油，调整油压和流量等参数，确保系统的工作正常。

在进行检测修理工艺时，需要注意以下几个事项：1. 操作人员必须熟悉液压支架电液控制系统的结构和工作原理，并按照相应的技术要求进行操作。

2. 进行检测和修理时，必须按照相应的安全规范进行操作，确保人员和设备的安全。

3. 修理过程中需要使用合适的工具和材料，确保修理质量和系统的可靠性。

4. 在修理完成后，需要进行系统的测试和调试，以确保系统的工作正常。

煤矿液压支架电液控制系统的检测修理工艺是确保系统正常工作和安全运行的重要环节。

煤矿液压支架电液控制系统检测修理工艺煤矿液压支架电液控制系统是煤矿井下的重要设备之一，它主要用于支撑矿井巷道的顶板，保证矿工和设备的安全。

长时间的使用和环境的影响可能导致其出现故障和损坏，因此需要进行定期的检测和修理工艺。

进行检测前需要先对电液控制系统进行彻底的清洗和保养。

清洗可以通过使用专业的清洗剂和工具，将系统内的杂质和污垢清理干净。

保养包括润滑油的更换和系统的密封性检查。

确保系统的清洁度和润滑油的健康性对于系统的正常运行至关重要。

然后，进行系统的功能测试和故障检测。

功能测试包括对系统的各个部件进行检查，确保它们的运行正常和稳定。

故障检测则是通过使用专门的仪器和设备对系统进行全面的检查和诊断，找出系统可能存在的问题和故障。

接下来，确定需要修理或更换的部件。

根据检测和故障诊断的结果，确定哪些部件需要进行修理或更换。

这可能包括液压缸、油泵、阀门等核心部件，以及管道、接头等辅助部件。

然后，根据需要进行部件的修理或更换。

对于可修复的部件，可以进行维修工作，如磨损部位的打磨、焊接等。

对于无法修复的部件，需要进行更换。

在更换过程中，需要采用适合的工具和设备，确保安全和准确性。

修理或更换完成后，需要进行系统的试运行和调试。

通过逐步增加负荷和监测系统的运行情况，确保系统的稳定性和正常工作。

如果发现问题，及时进行调整和修正，直到系统能够满足要求为止。

记录和报告系统检测和修理的过程和结果。

将每个步骤的操作和观察记录下来，包括清洗、保养、检测、修理等，以便后续的维护和管理。

将检测和修理的结果进行整理和分析，编写相应的报告，以便领导和相关人员参考。

煤矿液压支架电液控制系统的检测修理工艺是一个复杂的过程，需要专业的知识和技能。

定期的检测和修理可以确保系统的正常运行，保证煤矿工人和设备的安全。

通过严格的操作和记录，可以提高工作效率和质量，为煤矿生产提供可靠的保障。

液压支架电液控制系统概述液压支架电液控制系统的主要组成部分包括液压系统、执行机构、控制器以及传感器等。

液压系统由液压泵、液压阀、液压缸等部件组成，负责提供液压驱动力，使液压支架能够实现运动。

执行机构是液压支架的核心部分，通过液压油将液压能转换为机械能，实现支架的伸缩、抬升、倾斜等动作。

控制器是液压支架电液控制系统的大脑，负责接收和处理信号，并输出相应的控制指令，实现对液压支架的精确控制。

传感器则用于感知液压支架的姿态、位置和运动等信息，将其反馈给控制器，以实现对支架运动的闭环控制。

液压支架电液控制系统的工作原理是利用控制器和传感器的配合，实现对液压系统的控制。

首先，传感器感知和采集液压支架的姿态、位置和运动等信息，并将这些信息传输给控制器。

控制器根据传感器的反馈信息，通过分析和处理确定液压支架的运动方案，并输出相应的控制指令。

这些控制指令通过电气信号传输到液压系统的控制阀，控制阀根据控制指令的要求调整液压系统的工作状态，实现对液压支架的运动和控制。

液压支架电液控制系统具有多种运动模式，常见的有定速模式、定位模式、示教模式等。

在定速模式下，液压支架以固定的速度运动，用于一些连续工作场合。

在定位模式下，液压支架通过控制阀控制腔的压力，在达到设定的压力上限或下限时停止运动，用于一些精确定位的任务。

在示教模式下，液压支架可以通过人工操作将其运动轨迹记录下来，然后在控制器的指令下，实现对液压支架的模拟运动。

液压支架电液控制系统具有广泛的应用前景。

在工程机械领域，它可以应用于挖掘机、装载机等设备上，实现对斗、臂等部件的运动和控制。

在航空航天领域，它可以应用于飞机机翼的折叠、起落架的伸缩等操作中，提高飞机的机动性能和适应性。

在自动化生产线上，它可以应用于输送带、机械臂等设备，实现对物料的运动和处理。

综上所述，液压支架电液控制系统是一种利用液压系统和电子控制系统实现支架运动和控制的系统。

它具有结构简单、运动平稳、控制精度高等特点，广泛应用于工程机械、航空航天、自动化生产线等领域。

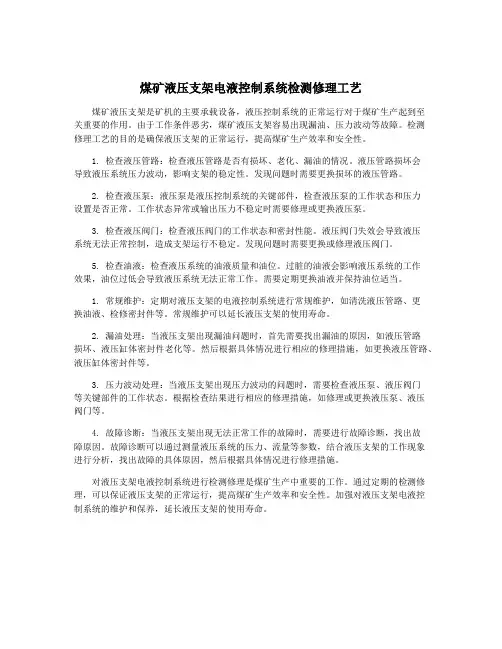

煤矿液压支架电液控制系统检测修理工艺煤矿液压支架是矿机的主要承载设备，液压控制系统的正常运行对于煤矿生产起到至关重要的作用。

由于工作条件恶劣，煤矿液压支架容易出现漏油、压力波动等故障。

检测修理工艺的目的是确保液压支架的正常运行，提高煤矿生产效率和安全性。

1. 检查液压管路：检查液压管路是否有损坏、老化、漏油的情况。

液压管路损坏会导致液压系统压力波动，影响支架的稳定性。

发现问题时需要更换损坏的液压管路。

2. 检查液压泵：液压泵是液压控制系统的关键部件，检查液压泵的工作状态和压力设置是否正常。

工作状态异常或输出压力不稳定时需要修理或更换液压泵。

3. 检查液压阀门：检查液压阀门的工作状态和密封性能。

液压阀门失效会导致液压系统无法正常控制，造成支架运行不稳定。

发现问题时需要更换或修理液压阀门。

5. 检查油液：检查液压系统的油液质量和油位。

过脏的油液会影响液压系统的工作效果，油位过低会导致液压系统无法正常工作。

需要定期更换油液并保持油位适当。

1. 常规维护：定期对液压支架的电液控制系统进行常规维护，如清洗液压管路、更换油液、检修密封件等。

常规维护可以延长液压支架的使用寿命。

2. 漏油处理：当液压支架出现漏油问题时，首先需要找出漏油的原因，如液压管路损坏、液压缸体密封件老化等。

然后根据具体情况进行相应的修理措施，如更换液压管路、液压缸体密封件等。

3. 压力波动处理：当液压支架出现压力波动的问题时，需要检查液压泵、液压阀门等关键部件的工作状态。

根据检查结果进行相应的修理措施，如修理或更换液压泵、液压阀门等。

4. 故障诊断：当液压支架出现无法正常工作的故障时，需要进行故障诊断，找出故障原因。

故障诊断可以通过测量液压系统的压力、流量等参数，结合液压支架的工作现象进行分析，找出故障的具体原因，然后根据具体情况进行修理措施。

对液压支架电液控制系统进行检测修理是煤矿生产中重要的工作。

通过定期的检测修理，可以保证液压支架的正常运行，提高煤矿生产效率和安全性。

煤矿液压支架电液控制系统检测修理工艺1. 引言1.1 煤矿液压支架电液控制系统的重要性煤矿液压支架电液控制系统在煤矿生产中扮演着至关重要的角色。

作为煤矿生产中的关键设备之一，液压支架的正常运行直接关系到煤矿的安全生产和生产效率。

煤矿液压支架电液控制系统可以根据矿井的实际情况，实时调整支架的工作状态，确保矿井的安全稳定运行。

液压支架电液控制系统不仅可以实现支架的升降、移动和支架顶板的调整等功能，还可以根据矿井的工作需要进行智能控制，提高煤矿的生产效率和安全性。

对煤矿液压支架电液控制系统进行及时的检测、修理和维护，对于确保煤矿生产的连续性和稳定性非常重要。

研究和掌握煤矿液压支架电液控制系统的工作原理和检测修理技术，可以有效提高煤矿设备的利用率，减少设备故障带来的停产损失，同时也可以降低煤矿事故发生的风险。

对煤矿液压支架电液控制系统进行科学检测和及时维修，对于保障矿工的安全和提高煤矿生产效率具有重要意义。

1.2 研究背景煤矿作为重要的能源资源，对于各国经济发展起着至关重要的作用。

煤矿生产存在着诸多挑战和隐患，其中煤矿液压支架电液控制系统作为煤矿生产的重要设备之一，其安全性和稳定性直接影响到矿工的生命财产安全以及矿井的生产效率。

随着煤矿开采深度的不断增加和技术的不断更新，煤矿液压支架电液控制系统的检测和修理工艺也日益显得重要。

目前国内对于这一领域的研究还比较滞后，缺乏系统化的方法和工艺，导致矿井事故频发，严重影响了煤矿生产的安全和效率。

对煤矿液压支架电液控制系统的检测修理工艺进行研究和探讨，对于提高矿工们的工作环境安全系数，保障煤矿生产的正常运转，具有极其重要的意义。

本文将针对该问题展开研究，希望能为煤矿液压支架电液控制系统的检测修理工艺提供一些可行的方法和建议。

1.3 研究意义研究液压支架电液控制系统的重要性不言而喻，其在煤矿生产中扮演着至关重要的角色。

对于这一系统的检测修理工艺却并不被足够重视。

在煤矿开采过程中，液压支架的稳定性直接关系到矿井的安全生产，而电液控制系统作为支架的重要组成部分，一旦出现故障将会导致整个支架系统的失效，从而带来严重的安全风险。

煤矿液压支架电液控制系统检测修理工艺【摘要】煤矿液压支架电液控制系统是煤矿生产中重要的设备，其检测修理工艺至关重要。

本文从液压支架电液控制系统组成及工作原理、检测工艺流程及方法、故障诊断与修理技术、安全事项以及实际案例分析与解决方案等方面进行了深入探讨。

通过本文的研究，可以有效提升煤矿液压支架电液控制系统的运行稳定性和安全性，减少事故发生的概率。

研究对于煤矿生产具有重要意义，对未来发展方向和应用前景也进行了展望，为煤矿液压支架电液控制系统的维护与保养提供了有效的参考依据。

本文旨在强调煤矿液压支架电液控制系统检测修理工艺的重要性，为煤矿生产安全和稳定做出贡献。

【关键词】煤矿液压支架、电液控制系统、检测、修理、工艺、组成、工作原理、流程、方法、故障诊断、安全事项、案例分析、解决方案、重要性、稳定性、安全性、发展方向、应用前景。

1. 引言1.1 煤矿液压支架电液控制系统检测修理工艺概述煤矿液压支架是煤矿生产中重要的设备，其电液控制系统是支架的核心部件之一，负责支架的升降、支架适应性调整等功能。

由于煤矿液压支架长期在恶劣的工作环境中运行，电液控制系统往往面临各种故障和问题。

对煤矿液压支架的电液控制系统进行定期的检测和维护十分重要。

本文将对煤矿液压支架电液控制系统检测修理工艺进行详细介绍，旨在提高支架设备的运行效率和安全性。

在本文中，将首先介绍液压支架电液控制系统的组成和工作原理，帮助读者了解支架控制系统的基本结构和工作方式。

接着，将详细介绍检测工艺流程及方法，包括检测所需的工具和设备，以及检测方法的步骤和注意事项。

将重点讨论电液控制系统常见的故障诊断与修理技术，帮助读者快速准确地解决支架控制系统的故障。

还将探讨在检测与修理过程中应注意的安全事项，以确保维修人员和设备的安全。

通过实际案例分析与解决方案，进一步帮助读者加深对煤矿液压支架电液控制系统检测修理工艺的理解和应用。

结合实际案例，总结煤矿液压支架电液控制系统检测修理工艺的重要性，对系统运行稳定性和安全性的提升意义进行深入探讨。

煤矿液压支架电液控制系统检测修理工艺随着我国煤矿深度开采的不断推进，液压支架已经成为煤矿工作面支护的重要设备。

而液压支架的电液控制系统更是支架的“大脑”，负责控制支架的升降、支柱的伸缩等关键功能。

对于这一重要的系统，定期的检测和维护工作显得尤为重要。

本文将针对煤矿液压支架电液控制系统的检测修理工艺进行介绍，希望能对相关工作人员提供一定的参考。

一、检测准备1. 相关设备准备：在进行电液控制系统的检测修理工作前，需要准备相关的检测设备和工具，包括但不限于压力表、流量计、温度计、电压表、电流表、绝缘电阻测试仪等，以及常用的维修工具和备件。

2. 安全准备：在进行检测修理工作时，需要严格遵守相关的安全操作规程，佩戴好个人防护用具，确保作业环境的安全，不得擅自拆卸设备或操作不熟悉的设备。

二、检测项目1. 液压系统检测：包括液压油的检测、油泵的工作状态检测、液压缸的工作状态检测等。

检测时需注意观察油液的清洁度、粘度和漏油情况，以及油泵的声音、温度和压力表的显示等。

2. 电气系统检测：包括电磁阀的工作状态检测、控制器的输出信号检测、传感器的信号检测等。

检测时需注意观察电磁阀是否正常开闭、控制器是否输出正确的信号、传感器信号是否准确等。

4. 故障诊断：在进行检测的过程中，如发现液压系统压力不稳、电气系统接触不良、控制系统程序错误等故障，需利用相关的故障诊断仪器进行进一步的检测和排除故障。

三、修理工艺1. 液压系统维护：根据液压系统的检测结果，进行相应的维护工作，包括更换液压油、更换油封、更换液压缸密封件等。

在更换液压元件时，要注意液压系统的排气和加油工作，确保系统正常运行。

4. 故障排除：对于故障诊断中发现的故障，需要有系统地分析并对症下药，确保故障得到彻底排除，避免因小失大。

四、总结液压支架电液控制系统是煤矿液压支架的重要组成部分，其正常运行与否直接关系到矿井的生产效率和生产安全。

对电液控制系统的定期检测和维护工作至关重要，只有保障了系统的正常运行，才能更好地保障矿井的安全生产和稳定运行。

煤矿液压支架电液控制系统检测修理工艺煤矿液压支架电液控制系统是煤矿机电设备中的重要部分，其正常运行对于矿井的生产和安全具有重要意义。

长时间的使用和环境的恶劣，可能会导致液压支架电液控制系统出现故障。

对该系统进行检测和修理工艺的研究具有实际意义。

煤矿液压支架电液控制系统主要由电动液压站、控制柜及控制元件等组成。

当出现故障时，我们需要按照以下步骤进行检测和修理。

我们需要对整个系统进行仔细的外观检查。

检查系统是否存在漏油、漏电、腐蚀等情况。

如果发现有异常，应及时清洁和维修。

接下来，我们需要检测电动液压站的工作状态。

检查电动机是否正常运行，有无异常声音或振动。

然后，检查油箱内的液位是否足够，油温是否正常。

如果发现油位不足或油温过高，应及时添加液压油或进行冷却。

我们还需要检查油泵、阀门和油缸等元件的工作状态，确保其没有损坏。

在检测电动液压站的我们还需要检查控制柜的工作状态。

检查控制柜是否有电，电源是否正常。

然后，检查控制柜内的电缆、接线和继电器等是否完好无损。

如果发现有电缆断裂或接线松动，应及时修复。

我们还需要检查控制柜内的各个控制元件是否正常工作，例如按钮、开关、指示灯等。

在检测完整个系统后，如果发现故障无法解决，可能需要进一步进行拆卸和检修。

在拆卸之前，首先需要关闭电动液压站的电源，并排空液压站的液压油。

然后，按照系统的图纸和规范，逐步拆卸系统内的元件，并进行检测。

在检测时，我们需要使用相应的测试仪器，例如压力表、温度计等，确保各个元件的工作正常。

在检修过程中，如果发现有损坏或失效的元件，需要及时更换。

我们还需要对被更换的元件进行封存和标识，以便于后续分析故障原因。

在安装新元件时，要确保连接紧固、接线正确，并进行相应的密封处理。

完成修理工作后，需要进行系统的调试和试运行。

在调试过程中，需按照系统的操作流程，逐步测试各个功能，并记录测试结果。

如果发现异常现象，需要及时进行排除。

煤矿液压支架电液控制系统的检测和修理工艺是一个复杂而重要的过程。
