液压支架电液控制系统用户指南
系统介绍
本系统是由液压支架和电液控制系统组成的，是用于煤矿开采的重要设备。
液压支架主要用于支撑煤壁和顶板，而电液控制系统则控制液压支架的运行。
本用户指南介绍了该系统的使用方法和注意事项。
使用方法
1. 系统启动：先按下电源开关，待系统运行灯亮起后，再打开主控制器开关，系统即可启动。
2. 支架调整：通过操作主控制器上的按键和旋钮，可以控制液压支架的高度和角度。
在操作时应注意避免超载和过载，以免造成支架垮塌和人员伤亡。
3. 系统维护：定期检测液压支架和电液控制系统的状态，如发现异常应及时处理。
定期更换系统中的液压油和滤芯，以保证系统的正常运行。
注意事项
1. 操作前请先熟悉本系统的使用方法，并确保已按照要求进行培训和考核。
2. 操作过程中如遇到异常情况，请立即停止操作，并及时报告处理。
3. 系统维护应由专业技术人员进行，并记录下维护情况和维护时间。
4. 禁止未经授权的人员擅自修改系统参数和程序，以免影响系统的正常运行。
总结
本文档介绍了液压支架电液控制系统的使用方法和注意事项，希望用户能够熟练掌握系统的操作和维护，提高生产效率和保障人员安全。
如有任何问题，请及时联系相关技术人员，以获得及时的帮助和支持。

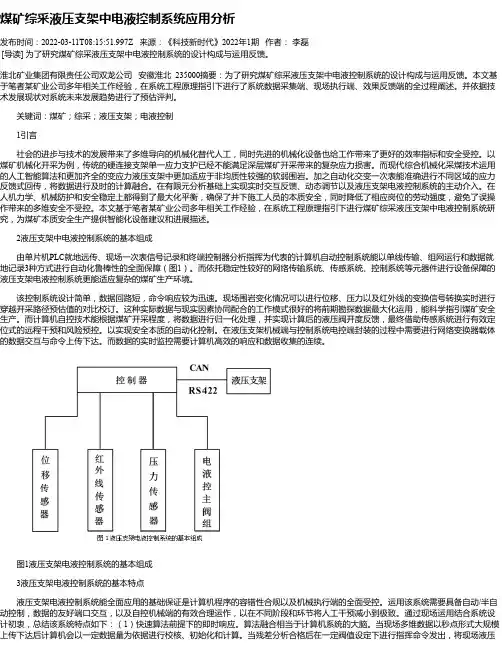

煤矿综采液压支架中电液控制系统应用分析发布时间：2022-03-11T08:15:51.997Z 来源：《科技新时代》2022年1期作者：李磊[导读] 为了研究煤矿综采液压支架中电液控制系统的设计构成与运用反馈。
淮北矿业集团有限责任公司双龙公司安徽淮北 235000摘要：为了研究煤矿综采液压支架中电液控制系统的设计构成与运用反馈。
本文基于笔者某矿业公司多年相关工作经验，在系统工程原理指引下进行了系统数据采集端、现场执行端、效果反馈端的全过程阐述。
并依据技术发展现状对系统未来发展趋势进行了预估评判。
关键词：煤矿；综采；液压支架；电液控制1引言社会的进步与技术的发展带来了多维导向的机械化替代人工，同时先进的机械化设备也给工作带来了更好的效率指标和安全受控。
以煤矿机械化开采为例，传统的硬连接支架单一应力支护已经不能满足深层煤矿开采带来的复杂应力损害。
而现代综合机械化采煤技术运用的人工智能算法和更加齐全的变应力液压支架中更加适应于非均质性较强的软弱围岩。
加之自动化交变一次表能准确进行不同区域的应力反馈式回传，将数据进行及时的计算融合。
在有限元分析基础上实现实时交互反馈、动态调节以及液压支架电液控制系统的主动介入。
在人机力学、机械防护和安全稳定上都得到了最大化平衡，确保了井下施工人员的本质安全，同时降低了相应岗位的劳动强度，避免了误操作带来的多维安全不受控。
本文基于笔者某矿业公司多年相关工作经验，在系统工程原理指引下进行煤矿综采液压支架中电液控制系统研究，为煤矿本质安全生产提供智能化设备建议和进展描述。
2液压支架中电液控制系统的基本组成由单片机PLC就地远传、现场一次表信号记录和终端控制器分析指挥为代表的计算机自动控制系统能以单线传输、组网运行和数据就地记录3种方式进行自动化鲁棒性的全面保障（图1）。
而依托稳定性较好的网络传输系统、传感系统、控制系统等元器件进行设备保障的液压支架电液控制系统更能适应复杂的煤矿生产环境。
智能化(自动化)采煤工作面介绍智能化采煤工作面自动化系统主要由液压支架电液控制系统、智能集成供液系统、综采自动化控制系统等组成，可提高煤矿综采自动化水平，改善煤矿开采安全条件，降低煤矿工人的劳动强度、提高生产效率。
一、液压支架电液控制系统液压支架电液控制系统是对液压支架实施多功能、高效率、自动化控制的成套设备，能够有效提高液压支架的动作速度，减轻工人的劳动强度，确保生产安全。
可接入煤矿信息化系统，实现井上下综采设备信息的实时共享和分析，为用户的科学生产管理和决策提供有力保障。
电液控换向阀：是电磁换向阀和液控换向阀的组合，具有200L/min、320L/min、500L/min等多种规格，通过电信号控制乳化液流向的电液转换装置。
..控制器：由微处理器、存储器、型式多样的输入输出接口、通信接口等硬件和系统程序、应用程序等软件组成。
通过存储并运行程序，指挥液压支架的所有动作，并监测支架的关键姿态和数据。
传感器：感知支架各种姿态和参数，变换成为电信号传递给控制器，以满足支架信息的处理、存储、显示和控制等要求。
二、智能集成供液系统智能集成供液系统为煤矿用户提供一套完整的综采工作面支架液压系统供..液方案，集泵站、电磁卸载、智能控制、变频控制、乳化液自动配比、多级过滤及系统运行状态记录与上传为一体，为综采工作面提供恒压、清洁、配比稳定的高质量乳化液，是煤矿综采工作面高产、高效、节能环保、长时间稳定工作的值得信赖的后备保障系统。
自动配液站：能够实现乳化液的自动配比和工作面乳化液浓度的自动调节，具有动态调节，浓度配比及调整精确的优点。
该系统通过对CONFLOW混合器吸油部分增加电控节流阀来实现配液浓度的调节，控制机构调节精确、具有电气保护系统和机械保护结构，使用最稳定的原装进口机械式的混合器与自动化控制系统相结合，且以最经济可靠的方式实现乳化液配比的自动调节与工作面乳化液系统的浓度调节。
..乳化液泵：该产品工作压力40MPa，公称流量630L/min，采用电控、液控双卸荷冗余系统设计且可实现自动切换；三支撑、中分人字齿传动系统，优化曲轴受力状态和提高负载能力；高耐磨瓷柱塞及进口盘根密封，摩擦力小、寿命高；模块化设计，便于维修，具有稳定可靠、寿命持久、高效节能及维护方便等优点。
煤矿液压支架电液控制系统煤矿液压支架电液控制系统研究摘要:重点介绍了煤矿液压支架电液控制系统的结构、组成、工作原理，主要功能以及在煤矿液压支架产品中的应用效果。
煤矿液压支架电液控制系统是实现煤矿高产高效的关键技术设备之一。
目前，国外液压支架电液控制技术已发展到相当成熟的阶段，控制功能不断扩大，其对工作面条件的适应能力不断增强，可靠性也得到大幅度提高。
当今国际主流的液压支架电液控制系统主要有德国MARCO公司的PM31型、德国DBT公司的PM4型和美国JOY公司的RS20型三种。
美国、澳大利亚、南非等国家的煤矿新装备的综采工作面几乎全部采用电液控制的液压支架。
一、电液控制系统核心煤矿液压支架电液控制系统即通过电液阀将过去人工控制操作变为由计算机程序控制的电子信号操作。
液压支架不同位置的传感器将工作环境和不同状态的信号传输给计算机，计算机将根据不同的工作状态和工艺要求，对电液阀发出控制信号，达到对工作面设备进行控制的目的。
二、电液控制系统组成、原理、基本功能(一)电液控制系统组成如图1所示:电液控制系统主要有电源、主控制台、支架控制器(SCU)、液电信号转换元件(压力、位移传感器)，电液控制阀组、液压系统等组成。
图1 支架电液控制系统组成图(二)电液控制系统基本原理(1)双向邻架控制系统。
综采工作面每一支架均配有架控箱、操作者通过支架架控箱选择邻架控制方式，然后根据指令发出相应控制命令(给出电信号)，使邻架上对应的电磁铁或微电机动作，将电信号转化为液压信号，控制主控阀开启，向支架液压缸供液，实现邻架支架相应的动作。
支架工作状态由位移传感器和压力传感器反馈回架控箱，架控箱再根据传感器反馈信号决定支架的下一个动作。
(2)双向成组控制系统。
将工作面的支架编为若干组，在本组内首架上由操作人员按动架控箱的启动键，发出一个指令，邻架就按预定程序动作，移架完成后自动发出控制信号给下一架控箱，下一架开始动作。
依此类推，实现组内支架的自动控制。

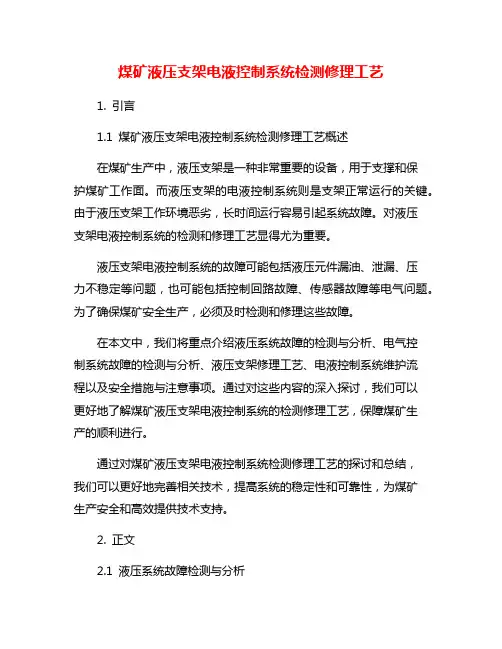

煤矿液压支架电液控制系统检测修理工艺1. 引言1.1 煤矿液压支架电液控制系统检测修理工艺概述在煤矿生产中，液压支架是一种非常重要的设备，用于支撑和保护煤矿工作面。
而液压支架的电液控制系统则是支架正常运行的关键。
由于液压支架工作环境恶劣，长时间运行容易引起系统故障。
对液压支架电液控制系统的检测和修理工艺显得尤为重要。
液压支架电液控制系统的故障可能包括液压元件漏油、泄漏、压力不稳定等问题，也可能包括控制回路故障、传感器故障等电气问题。
为了确保煤矿安全生产，必须及时检测和修理这些故障。
在本文中，我们将重点介绍液压系统故障的检测与分析、电气控制系统故障的检测与分析、液压支架修理工艺、电液控制系统维护流程以及安全措施与注意事项。
通过对这些内容的深入探讨，我们可以更好地了解煤矿液压支架电液控制系统的检测修理工艺，保障煤矿生产的顺利进行。
通过对煤矿液压支架电液控制系统检测修理工艺的探讨和总结，我们可以更好地完善相关技术，提高系统的稳定性和可靠性，为煤矿生产安全和高效提供技术支持。
2. 正文2.1 液压系统故障检测与分析液压系统故障检测与分析是煤矿液压支架电液控制系统检测修理工艺中非常重要的一环。
液压系统的故障会直接影响到支架的正常运行，因此及时发现并解决问题至关重要。
液压系统的常见故障包括泄漏、压力不稳定、液压油温过高等。
当出现液压系统故障时，首先要检查液压油的油质、油位和油压是否正常。
如果发现液压油有异常情况，需要及时更换新的液压油并清洗系统。
检查液压泵、液压缸、液压阀等部件是否正常工作。
可以通过观察液压泵的运转声音、液压缸的活塞运动是否顺畅以及液压阀的开关是否灵活来判断是否存在故障。
如果发现部件故障，及时修理或更换是必要的。
还需要检查液压系统的管路连接是否紧密，液压系统的滤芯是否干净等。
这些细节问题也可能导致液压系统故障，因此不能忽视。
液压系统故障检测与分析需要综合考虑液压系统各部件的工作情况，及时发现问题并进行维修，确保支架的正常运行。

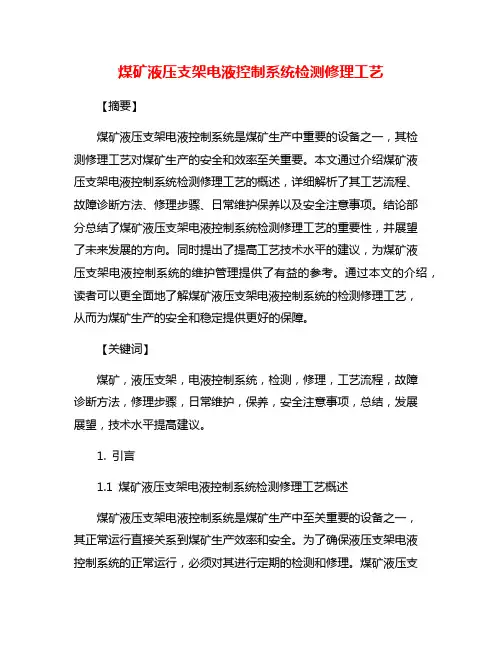

煤矿液压支架电液控制系统检测修理工艺【摘要】煤矿液压支架电液控制系统是煤矿生产中重要的设备之一，其检测修理工艺对煤矿生产的安全和效率至关重要。
本文通过介绍煤矿液压支架电液控制系统检测修理工艺的概述，详细解析了其工艺流程、故障诊断方法、修理步骤、日常维护保养以及安全注意事项。
结论部分总结了煤矿液压支架电液控制系统检测修理工艺的重要性，并展望了未来发展的方向。
同时提出了提高工艺技术水平的建议，为煤矿液压支架电液控制系统的维护管理提供了有益的参考。
通过本文的介绍，读者可以更全面地了解煤矿液压支架电液控制系统的检测修理工艺，从而为煤矿生产的安全和稳定提供更好的保障。
【关键词】煤矿，液压支架，电液控制系统，检测，修理，工艺流程，故障诊断方法，修理步骤，日常维护，保养，安全注意事项，总结，发展展望，技术水平提高建议。
1. 引言1.1 煤矿液压支架电液控制系统检测修理工艺概述煤矿液压支架电液控制系统是煤矿生产中至关重要的设备之一，其正常运行直接关系到煤矿生产效率和安全。
为了确保液压支架电液控制系统的正常运行，必须对其进行定期的检测和修理。
煤矿液压支架电液控制系统检测修理工艺是一项复杂而重要的工作，需要专业技术人员具备丰富的经验和技能。
煤矿液压支架电液控制系统检测修理工艺主要包括对系统进行全面的检查和测试，发现系统可能存在的故障并及时修复，确保系统运行的稳定性和可靠性。
这项工艺需要技术人员熟悉液压支架电液控制系统的结构和原理，掌握各种故障诊断方法和修理技巧，同时要注重安全和效率，确保在修理过程中不影响煤矿的正常生产。
通过对煤矿液压支架电液控制系统的检测修理工艺的不断总结和完善，可以提高系统的可靠性和稳定性，确保煤矿生产的顺利进行。
同时也能够提高技术人员的专业水平和技术能力，为煤矿的安全生产和高效运行提供有力保障。
2. 正文2.1 煤矿液压支架电液控制系统检测工艺流程一、系统检测前准备工作在进行系统检测之前，需要进行一些准备工作，包括确认系统停机状态、准备必要的检测设备和工具、清除系统内的油污等。
液压支架电液控制系统概述液压支架电液控制系统的主要组成部分包括液压系统、执行机构、控制器以及传感器等。
液压系统由液压泵、液压阀、液压缸等部件组成，负责提供液压驱动力，使液压支架能够实现运动。
执行机构是液压支架的核心部分，通过液压油将液压能转换为机械能，实现支架的伸缩、抬升、倾斜等动作。
控制器是液压支架电液控制系统的大脑，负责接收和处理信号，并输出相应的控制指令，实现对液压支架的精确控制。
传感器则用于感知液压支架的姿态、位置和运动等信息，将其反馈给控制器，以实现对支架运动的闭环控制。
液压支架电液控制系统的工作原理是利用控制器和传感器的配合，实现对液压系统的控制。
首先，传感器感知和采集液压支架的姿态、位置和运动等信息，并将这些信息传输给控制器。
控制器根据传感器的反馈信息，通过分析和处理确定液压支架的运动方案，并输出相应的控制指令。
这些控制指令通过电气信号传输到液压系统的控制阀，控制阀根据控制指令的要求调整液压系统的工作状态，实现对液压支架的运动和控制。
液压支架电液控制系统具有多种运动模式，常见的有定速模式、定位模式、示教模式等。
在定速模式下，液压支架以固定的速度运动，用于一些连续工作场合。
在定位模式下，液压支架通过控制阀控制腔的压力，在达到设定的压力上限或下限时停止运动，用于一些精确定位的任务。
在示教模式下，液压支架可以通过人工操作将其运动轨迹记录下来，然后在控制器的指令下，实现对液压支架的模拟运动。
液压支架电液控制系统具有广泛的应用前景。
在工程机械领域，它可以应用于挖掘机、装载机等设备上，实现对斗、臂等部件的运动和控制。
在航空航天领域，它可以应用于飞机机翼的折叠、起落架的伸缩等操作中，提高飞机的机动性能和适应性。
在自动化生产线上，它可以应用于输送带、机械臂等设备，实现对物料的运动和处理。
综上所述，液压支架电液控制系统是一种利用液压系统和电子控制系统实现支架运动和控制的系统。
它具有结构简单、运动平稳、控制精度高等特点，广泛应用于工程机械、航空航天、自动化生产线等领域。
煤矿综采工作面液压支架电液控制系统摘要一种新型的煤矿综采工作面液压支架电液控制系统，使液压支架与采煤机、刮板输送机联动，实现综合机械化采煤工作面的高效、安全、自动化生产。
关键词电液控制系统；支架控制器液压支架电液控制系统是煤矿综采机械的关键设备，是综采工作面的支护设备的控制系统，为煤矿综采工作面上的采煤设备和人员支撑一个安全的工作空间，支护设备控制系统的智能性、可靠性、适应性影响着综合采煤的高效、安全。
目前，国内市场上使用的液压支架电液控制系统有：德国DBT公司的PM4电液控系统、德国MACRO公司的PM31电液控系统、德国EEP公司的PR116电液控系统，国内神坤公司的电液控制系统、国内天玛的电液控制系统等。
这些电液控系统产品各有优缺点，相互间兼容性差，对电液控制系统的维护较复杂。
1 各电液控系统的特点EEP公司的PR116电液控制系统只由防爆电源和支架控制器、能量插头组成主干网终络。
架间电缆是10芯电缆，系统供电电源为单路单向供电，支架控制器的电能传递需要能量插头，电缆的种类较多，比如，其行程传感器连接电缆和压力传感器连接电缆就不能互换，增加了系统的维护难度。
DBT公司的PM4电液控系统由防爆电源、支架控制器、隔离耦合器和电源耦合器组成主干网络。
设备间采用 4 芯电缆连接，两根电源线、一根发送线、一根接收线。
相邻支架控制器采用RS232通信方式，为了使4芯的连接电缆的两个端口统一，要求其设备的左右两个通信接口不统一（比如，隔离耦合器的左右两个接口），一个接口的某芯为接收方式，则另一个接口的某芯则为发送方式，此设备连入系统时，其左右方向不能接错，增加了系统的连接复杂性。
MACRO公司的PM31电液控制系统的主干网络由防爆电源、支架控制器、隔离耦合器组成，另外需要总线提升器和网终终端器。
设备间采用 4 芯电缆连接，两根电源线、一根总线、一根级联线。
其两根通信线均为双向传输的，虽然其隔离耦合器的两个通信接口没有方向性，4芯电缆的两端也做成统一的。
中国液压支架电液控制系统行业市场规模、销量、竞争格局、重点企业及趋势分析一、液压支架电液控制系统行业概述液压支架电液控制系统，是对液压支架实施多功能、高效率、自动化控制的成套设备。
该系统控制液压支架形成采煤工作面的安全操作空间，控制液压支架协同采煤机、刮板运输机移动，实现采煤工作面液压支架自动化控制，是实现煤矿综采自动化、智能化的关键技术和装备，是实现少人工作面、无人工作面的关键基础。
液压支架电液控制系统的特点二、液压支架电液控制系统行业现状1、市场规模近年来，随着煤炭开采智能化进程的加快，我国液压支架电液控制系统市场规模由2018年的12.8亿元增至2022年的36.6亿元，2022年的同比增速为27.9%，目前的液压支架电液控制系统在国内主要的大型煤矿企业客户的普及率已达较高水平，市场规模的增长率将逐步放缓。
2018-2022年中国液压支架电液控制系统市场规模2、销量煤矿企业客户对于液压支架电液控制系统产品的需求增加，带动销量增长，2022年的中国液压支架电液控制系统市场销量为549套，较上年增长22.5%；考虑到液压支架电液控制系统的产品寿命5-8年，存量市场仍会为带来稳定的采购与需求。
2018-2022年中国液压支架电液控制系统销量相关报告：产业研究院发布的《2024-2030年中国液压支架电液控制系统行业市场深度研究及投资规划建议报告》三、液压支架电液控制系统行业竞争格局1、竞争格局目前，我国液压支架电液控制系统市场的头部企业优势较大，CR3的2022年市场占有率为78%。
其中，天玛智控市场占有率排名第一，为35%；紧随其后的是郑煤机，市场份额为34%。
2022年中国液压支架电液控制系统市场竞争格局2、重点企业北京天玛智控科技股份有限公司隶属于中国煤炭科工集团，是国家高新技术企业、国家技术创新示范企业、国有重点企业管理标杆创建行动标杆企业，拥有国家认定企业技术中心和国家重点领域创新团队。
自动化控制• Automatic Control126 •电子技术与软件工程 Electronic Technology & Software Engineering【关键词】综采液压支架 电液控制 系统技术液压支架安装移动中基本移架速度对综合工作面生产具有较大限制作用，液压支架电液控制系统应用能全面提升煤矿生产效率。
支架电液控制系统就是将计算机控制技术、电子技术、液压技术进行融合，逐步形成综合性应用技术。
在新时期煤矿生产开发过程中支架电液控制系统是重要应用标志，我国自主研发的综采液压支架安装电液控制系统技术文/王思威支架电液控制系统近年来发展较快，电液控制系统开始发展完善。
1 综采液压支架电液控制系统组成与运行原理在支架电液控制系统组成中，构成内容较多，主要有人机操作界面、行程传感器、压力传感器、支架控制器、红外传感器、电源箱、连接器、主阀、网络变化器、计算机、数据转换器、地面计算机等，如图1所示。
在支架电液控制系统中最小组成单元就是支架控制单元，主要是以支架控制器为基本组成核心，其中主要是融入了自动控制装置中重要应用环节，分别是传感器检测以及动作执行环节。
支架控制器中装有相应软件以及操作系统，技术人员通过按键实施相应命令，通过此支架动作以及相应工况监控采集。
工作面支架属于一个完整整体，通过电液控制能提升其应用功能，比如操作更为便捷，能确保支架控制实现自动化运转，提升安全保障作用，促使各个支架之间进行有效协调运转，发挥出支架控制器互联作用。
将工作面中各个支架控制器进行连接，组成更为完整的通信网络系统。
发挥总线技术应用价值，对控制器之间数据有效传递。
发挥嵌入式操作系统任务管理作用与实时调度作用，促使电液控制系统应用功能可以全面提升。
建立采煤机位置检测应用装置，对采煤机进行精确化定位，保障工作面支架能稳定跟随，实施自动化控制。
在综采支架电液控制系统网络管理中发挥出网络变换器应用作用，对工作面中相应数据进行管理，数据转换器将工作面中具体情况传递到巷道主控计算机中，能实现综合监控管理。
液压支架电液控制系统用户手册
概述
本用户手册旨在向您介绍液压支架电液控制系统的基本使用方
法和注意事项。
1. 系统组成
液压支架电液控制系统主要由以下几个组件组成：
- 液压泵站：负责为系统提供液压动力源。
- 阀组：控制液压系统的流量和压力。
- 液压缸：实现液压支架的升降和倾斜功能。
- 电液控制器：监测和控制整个系统的运行。
2. 使用方法
请按照以下步骤正确使用液压支架电液控制系统：
1. 打开液压泵站的电源，并确保泵站工作正常。
2. 通过电液控制器的控制面板，选择所需的操作模式，如升降
或倾斜功能。
3. 根据需要，调整液压系统的流量和压力，确保系统运行稳定。
4. 使用电液控制器上的按钮或控制杆，控制液压缸的运动实现所需的操作。
5. 在完成操作后，关闭电液控制器和液压泵站的电源。
3. 注意事项
在使用液压支架电液控制系统时，请注意以下事项，以确保安全和正常运行：
- 在操作前，务必仔细阅读本用户手册，并按照手册中的指导进行操作。
- 在操作过程中，注意观察系统运行状态，如发现异常或异常噪音，应停止操作并检查系统是否存在故障。
- 使用液压支架电液控制系统时，注意操作的平稳性，避免过快或过猛的操作导致系统损坏。
- 系统长时间运行后，如发现温度过高，请停止使用并等待系统冷却后再继续操作。
- 为了维护和保养系统，请定期检查液压泵站、阀组和液压缸的运行状态，并及时清洁和添加液压油。
以上是液压支架电液控制系统用户手册的基本内容，希望对您的使用有所帮助。
如果遇到其他问题，请咨询相关专业人士或联系售后服务。
综采液压支架电液控制系统
作者：赵志勇
来源：《中小企业管理与科技·中旬版》2008年第12期
摘要：该文通过对由煤炭科学研究总院（天地科技股份有限公司）与德国玛珂系统分析与开发有限公司合资经营的天地玛珂电液控制系统有限公司研究开发的液压支架电液控制系统进行了介绍，提出电液控制系统集监测与控制于一体，可实现在地面、在顺槽对工作面设备的运作与工况的自动控制与监测，使煤矿井下工作面的生产和管理产生根本性的变化。
关键词：液压支架电液控制系统自动化
0 引言
液压支架的使用是煤矿井下采煤由人工劳动到机械化生产的根本性转变。
综合机械化采煤在煤矿的推广应用，使我国煤矿生产的技术和生产效率达到世界先进水平。
计算机技术和自动化技术的发展，为煤矿生产自动化和高效生产提供了新的出路。
煤矿综采液压支架电液控制系统的应用，为煤矿生产的高效、安全和煤矿工人劳动环境及形象的改变提供了条件。
综采的使用使煤矿实现了由人工操作向机械化的变革，而电液控制系统的使用使井下采煤实现了由机械化向自动化的变革，是煤矿21世纪的高新技术。
随着综采液压支架电液控制系统在中国的推广应用，技术进步给煤矿带来的经济效益和深刻变革将逐渐被人们所认识。
电液控制系统对于煤矿工人来说将不再是陌生的技术，而成为井下生产所必不可少的技术装备。
电液控制系统技术的核心是，通过电液阀将过去人工控制操作变为由计算机程序控制的电子信号操作。
液压支架不同位置的传感器将工作环境和不同状态的信号传输给计算机，计算机将根据不同的工作状态和工艺的要求，对电液阀发出控制信号，达到对工作面设备进行控制的目的。
1 目前综采液压支架电液控制系统已经达到如下控制功能
在工作面实行自动控制通过在支架上安装的PM31控制器、压力传感器、行程传感器、电液控制阀，实现液压支架的自动移架、自动推溜、自动放煤、自动喷雾等成组或单架控制。
也可以实现对支架的单个功能进行控制。
在工作面顺槽进行控制。
在井下工作面顺槽的主控计算机上实现对工作面工作状况进行监测和控制。
根据工艺的需要，可实现跟机自动控制或与其它设备的联合控制。
在地面实现对工作面设备的控制地面监控主机通过光纤或MODEM与井下中心控制主机通信，实现在地面对工作面设备的控制。
2 综采液压支架电液控制系统使用后，将使煤矿井下工作面的生产和管理产生根本的变化
①大幅度地提高井下生产效益，改善井下工人的劳动条件。
电液控制系统的采用，取消了人工控制过程中的辅助时间，反应速度快，可以通过计算机来合理地安排采煤工序，最大限度地发挥机械设备的最大能力。
可以对支架进行编组运行，同时对多个支架进行操作。
因此，可大幅度提高采煤机械的利用率和生产效率。
在薄煤层刨煤机工作面，电液控制系统可实现跟机定量推溜和自动移架。
在工作面顺槽的远程控制，使井下无人工作面成为现实，成功地解决了薄煤层自动化开采问题，井下工人的劳动条件得到根本的改善。
②改善工作面顶板支护状况，有利于生产安全。
保证工作面液压支架的初撑力、带压擦顶移架都是工作面顶板维护中防止支架前方片帮冒顶的有效措施。
电液控制系统集监测与控制于一体，合理地解决了在工作面支护中，液压支架初撑力达不到额定阻力和带压移架问题，为改善工作面顶板的维护提供了有利条件，可减少顶板事故的发生。
同时，由于操作人员可邻架控制、远离工作面控制，故可避免遭受冲击地压、粉尘等矿井灾害的袭扰，保证人员的安全。
③电液控制系统的使用为实现井下无人工作面提供了可能性。
使我国煤矿生产的自动化提高到一个新的水平。
3 结语
自电液控制系统20世纪80年代问世以来，受到各国煤矿的关注。
目前，德国多数综采工作面已经使用了电液控制系统。
在美国、英国、澳大利亚、波兰也得到广泛应用。
20世纪90年代末期在我国神华集团大柳塔矿采用第1套德国DBT生产的电液控制系统以来，先后有5套系统在我国投入使用。
由煤炭科学研究总院（天地科技股份有限公司）与德国玛珂系统分析与开发公司共同提供的第1套综采放顶煤液压支架电液控制系统，代表了当前电液控制系统发展的最新水平。
该系统将于7月份在兖州兴隆庄煤矿井下正式运行，成为我国及世界综采放顶煤第1套利用电液控制系统的工作面。
多年来困扰综采液压支架电液控制系统在中国推广使用的一个主要问题就是价格问题。
为进一步降低成本，煤炭科学研究总院（天地科技股份有限公司）与德国玛珂系统分析与开发有限公司在北京成立了合资经营公司，即天地玛珂电液控制系统有限公司。
该公司采用德国玛珂公司电液控制系统的关键技术，大部分元件在中国生产，由德中双方技术人员提供高质量的技术服务。
天地科技股份有限公司是煤炭科学研究总院转制的专业从事煤炭科技开发与装备生产的大型科技企业。
具有几十年从事煤炭科技开发和装备生产的经验。
具有一批高水平的专家和技术队伍。
德国玛珂系统分析与开发公司是专业从事液压支架电液控制系统开发和装备生产的公司。
20多年来该公司开发的系统在德国煤矿的市场占有率达70%以上，同时远销美国、英国、波兰、俄罗斯等国家。
两家合资开发适用于中国市场的液压支架电液控制系统，将大幅度降低产品价格，提高服务质量，保证产品备件的供货。
天地玛珂电液控制系统有限公司的成立充分体现了中德双方技术的优势组合，对加速我国煤矿自动化水平的提高将起到重要作用。
