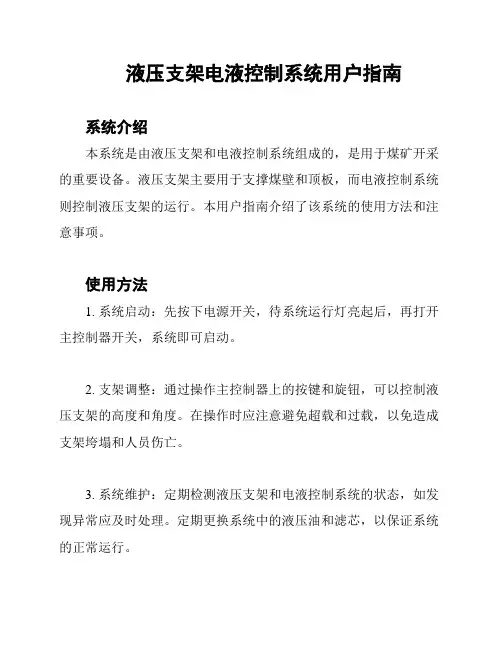

液压支架电液控制系统用户指南
系统介绍
本系统是由液压支架和电液控制系统组成的，是用于煤矿开采的重要设备。
液压支架主要用于支撑煤壁和顶板，而电液控制系统则控制液压支架的运行。
本用户指南介绍了该系统的使用方法和注意事项。
使用方法
1. 系统启动：先按下电源开关，待系统运行灯亮起后，再打开主控制器开关，系统即可启动。
2. 支架调整：通过操作主控制器上的按键和旋钮，可以控制液压支架的高度和角度。
在操作时应注意避免超载和过载，以免造成支架垮塌和人员伤亡。
3. 系统维护：定期检测液压支架和电液控制系统的状态，如发现异常应及时处理。
定期更换系统中的液压油和滤芯，以保证系统的正常运行。
注意事项
1. 操作前请先熟悉本系统的使用方法，并确保已按照要求进行培训和考核。
2. 操作过程中如遇到异常情况，请立即停止操作，并及时报告处理。
3. 系统维护应由专业技术人员进行，并记录下维护情况和维护时间。
4. 禁止未经授权的人员擅自修改系统参数和程序，以免影响系统的正常运行。
总结
本文档介绍了液压支架电液控制系统的使用方法和注意事项，希望用户能够熟练掌握系统的操作和维护，提高生产效率和保障人员安全。
如有任何问题，请及时联系相关技术人员，以获得及时的帮助和支持。

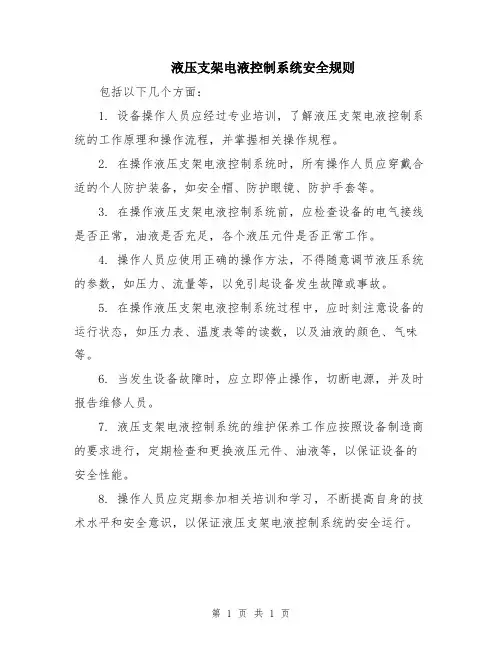

液压支架电液控制系统安全规则
包括以下几个方面：
1. 设备操作人员应经过专业培训，了解液压支架电液控制系统的工作原理和操作流程，并掌握相关操作规程。
2. 在操作液压支架电液控制系统时，所有操作人员应穿戴合适的个人防护装备，如安全帽、防护眼镜、防护手套等。
3. 在操作液压支架电液控制系统前，应检查设备的电气接线是否正常，油液是否充足，各个液压元件是否正常工作。
4. 操作人员应使用正确的操作方法，不得随意调节液压系统的参数，如压力、流量等，以免引起设备发生故障或事故。
5. 在操作液压支架电液控制系统过程中，应时刻注意设备的运行状态，如压力表、温度表等的读数，以及油液的颜色、气味等。
6. 当发生设备故障时，应立即停止操作，切断电源，并及时报告维修人员。
7. 液压支架电液控制系统的维护保养工作应按照设备制造商的要求进行，定期检查和更换液压元件、油液等，以保证设备的安全性能。
8. 操作人员应定期参加相关培训和学习，不断提高自身的技术水平和安全意识，以保证液压支架电液控制系统的安全运行。
第 1 页共 1 页。
液压支架及电液控要求液压支架是指利用液压传动原理实现调节机械设备高低、前后、左右等位置的一种设备。
液压支架具有结构简单、耐用可靠、使用方便等优点，在机械加工、汽车维修、建筑工程等领域得到广泛应用。
为了确保液压支架的正常工作，需要满足液压支架及电液控的一定要求。
一、液压支架的要求1.承重能力：液压支架在工作过程中需要承受一定的负载，因此其结构设计和材料选择必须具有足够的承重能力，以确保支架的安全可靠。
2.稳定性：液压支架需要提供稳定的支撑力，防止工作时出现倾覆或摇晃的情况。
因此，在设计时需要考虑支撑面积、支撑点数量、支撑点位置等因素，以提高支架的稳定性。
3.垂直性：液压支架调节高低位置时需要保持垂直，以确保加工或维修工作的精度。
因此，支架的液压系统设计和机械结构设计要严格遵守垂直性要求，以减少调节过程中的误差。
4.灵活性：液压支架需要具有一定的调节范围，以适应不同工作需求。
因此，在设计时需要考虑支架的调节范围、调节方式以及调节操作的便捷性。
5.安全可靠性：液压支架在工作过程中需要保证安全可靠，防止意外伤害的发生。
为此，液压支架需要具备一定的安全保护措施，如过载保护、泄压阀、安全止推等。
二、电液控的要求1.精度要求：电液控系统需要能够实现精确控制，以满足液压支架在工作过程中的精度要求。
电液控系统的控制精度应该考虑到支架的调节精度、目标位置的准确性等因素。
2.可靠性要求：电液控系统在工作中需要保持稳定可靠，防止出现故障。
为此，电液控系统需要具备故障自诊断、故障报警功能，以及相应的安全保护措施。
3.控制方式：电液控系统需要能够实现多种控制方式，以适应不同工作需求。
常见的控制方式包括手动控制、自动控制、远程控制等。
4.灵活性要求：电液控系统需要具备一定的灵活性，以满足液压支架在不同工作场景下的控制需求。
因此，电液控系统的设计应该考虑到可扩展性、可重配置性等因素。
5.安全要求：电液控系统在工作过程中需要保证安全可靠，防止意外伤害的发生。

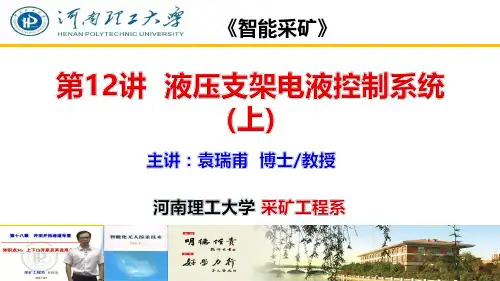

《智能采矿》液压支架是用来控制采煤工作面矿山压力的结构物，由液压缸（立柱、千斤顶）、承载结构件（顶梁、掩护梁和底座等）、推移装置、控制系统和其它辅助装置组成。
液压支架液压支架结构示意图液压支架由乳化液泵站提供动力，由控制系统来实现支架的各种动作。
控制系统由早期的手动控制系统发到目前的电液控制系统，并物联网、人工智能技术相结合，构成智能开采技术的基础。
液压支架手动控制扳手煤矿乳化液泵站国外：20世纪70年代，美国、德国等开始研制电液控制系统；80年代，电液控制系统进入试运行阶段；90年代，技术基本成熟，逐步应用于煤矿综采。
主要厂家：德国DBT的PM4控制器，德国玛坷公司(MARCO)的PM31、PM32控制器，美国JOY公司的RS20控制器等，先进的电液控制系统能够实现故障诊断预警，刮板输送机、采煤机联动，远程操控等功能。
国内：1991年，北京煤机厂和郑州煤机厂首次研发液压支架电液控制系统；1996年，煤炭科学研究总院太原分院，进行了整套工作面生产实验；2001年7月，北京天地玛珂电液控制系统有限公司成立；目前：主要应用天地玛珂SAC、郑煤机电液控制系统等。
SAC 型电液控制系统单架结构图 红外接收器 压力传感器 推移千斤顶（内含行程传感器）邻架连接器 支架控制器电液阀组：电磁驱动器、先导阀、换向阀邻架连接器 人机操作界面电路油路主要原理： 电液控制系统包含电控和液压两部分。
液压部分主要是液压回路中的电液阀组。
手动操纵阀被大流量主控阀取代，其由小流量电磁先导阀驱动控制。
电磁先导阀是电子控制系统对液压系统控制关键部件。
SAC 型电液控制系统单架结构图 红外接收器 压力传感器 推移千斤顶（内含行程传感器） 邻架连接器 支架控制器电液阀组：电磁驱动器、先导阀、换向阀邻架连接器 人机操作界面电路油路主要原理（续）：电磁先导阀由电磁驱动器控制。
电控制部分是一个集成的多层次嵌入式计算机控制系统，最低层为单架控制单元（小系统）。

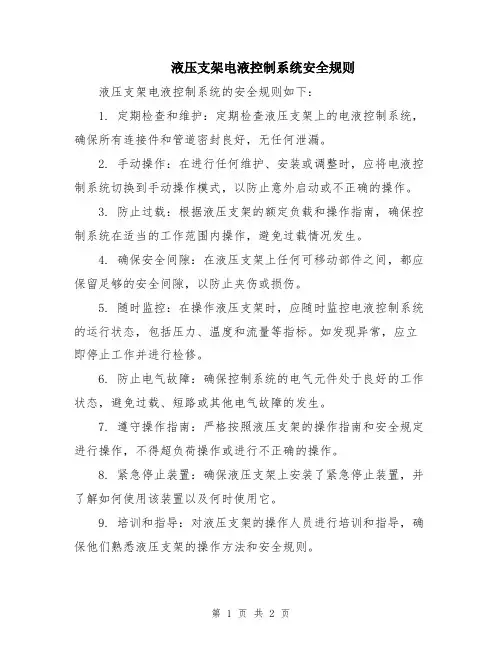

液压支架电液控制系统安全规则
液压支架电液控制系统的安全规则如下：
1. 定期检查和维护：定期检查液压支架上的电液控制系统，确保所有连接件和管道密封良好，无任何泄漏。
2. 手动操作：在进行任何维护、安装或调整时，应将电液控制系统切换到手动操作模式，以防止意外启动或不正确的操作。
3. 防止过载：根据液压支架的额定负载和操作指南，确保控制系统在适当的工作范围内操作，避免过载情况发生。
4. 确保安全间隙：在液压支架上任何可移动部件之间，都应保留足够的安全间隙，以防止夹伤或损伤。
5. 随时监控：在操作液压支架时，应随时监控电液控制系统的运行状态，包括压力、温度和流量等指标。
如发现异常，应立即停止工作并进行检修。
6. 防止电气故障：确保控制系统的电气元件处于良好的工作状态，避免过载、短路或其他电气故障的发生。
7. 遵守操作指南：严格按照液压支架的操作指南和安全规定进行操作，不得超负荷操作或进行不正确的操作。
8. 紧急停止装置：确保液压支架上安装了紧急停止装置，并了解如何使用该装置以及何时使用它。
9. 培训和指导：对液压支架的操作人员进行培训和指导，确保他们熟悉液压支架的操作方法和安全规则。
10. 处理事故：如果发生任何事故或意外情况，立即停止液压支架的操作，并采取适当的紧急处理措施，如报警、通知相关人员等。
总的来说，液压支架电液控制系统的安全规则主要包括定期检查和维护，手动操作，防止过载，确保安全间隙，随时监控，防止电气故障，遵守操作指南，安装紧急停止装置，进行培训和指导，以及处理事故等。
这些规则的遵守和执行可以确保液压支架电液控制系统的安全运行。
