实验11：单自由度系统强迫振动的幅频特性、固有频率及阻尼比的测定

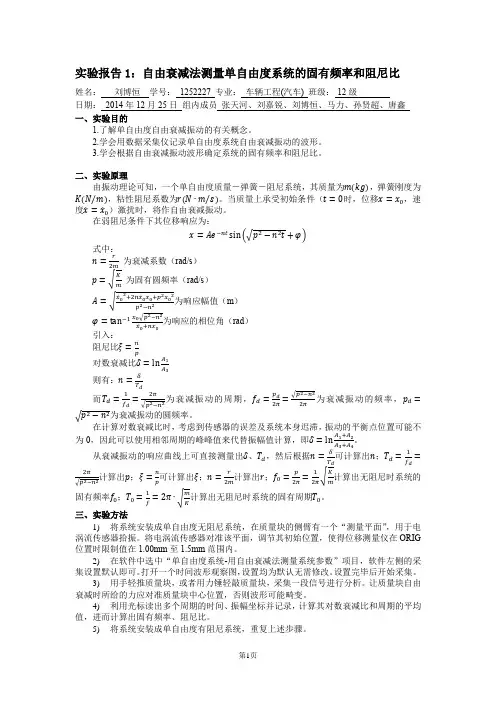

实验报告1：自由衰减法测量单自由度系统的固有频率和阻尼比姓名：刘博恒学号：1252227专业：车辆工程(汽车) 班级：12级日期：2014年12月25日组内成员张天河、刘嘉锐、刘博恒、马力、孙贤超、唐鑫一、实验目的1.了解单自由度自由衰减振动的有关概念。

2.学会用数据采集仪记录单自由度系统自由衰减振动的波形。

3.学会根据自由衰减振动波形确定系统的固有频率和阻尼比。

二、实验原理由振动理论可知，一个单自由度质量－弹簧－阻尼系统，其质量为m(kg)，弹簧刚度为K(N m⁄)，粘性阻尼系数为r(N∙m s⁄)。

当质量上承受初始条件（t=0时，位移x=x0，速度ẋ=ẋ0）激扰时，将作自由衰减振动。

在弱阻尼条件下其位移响应为：x=Ae−nt sin(√p2−n2t+φ)式中：n=r2m为衰减系数（rad/s）p=√Km为固有圆频率（rad/s）A=√ẋ02+2nẋ0x0+p2x02p2−n2为响应幅值（m）φ=tan−1x0√p2−n2ẋ0+nx0为响应的相位角（rad）引入：阻尼比ξ=np对数衰减比δ=ln A1A3则有：n=δT d而T d=1f d =√p2−n2f d=p d2π=√p2−n22π为衰减振动的频率，p d=√p2−n2为衰减振动的圆频率。

在计算对数衰减比时，考虑到传感器的误差及系统本身迟滞，振动的平衡点位置可能不为0，因此可以使用相邻周期的峰峰值来代替振幅值计算，即δ=ln A1+A2A3+A4。

从衰减振动的响应曲线上可直接测量出δ、T d，然后根据n=δT d 可计算出n；T d=1f d=√p2−n2计算出p；ξ=np可计算出ξ；n=r2m计算出r；f0=p2π=12π√Km计算出无阻尼时系统的固有频率f0；T0=1f =2π∙√mK计算出无阻尼时系统的固有周期T0。

三、实验方法1)将系统安装成单自由度无阻尼系统，在质量块的侧臂有一个“测量平面”，用于电涡流传感器拾振。

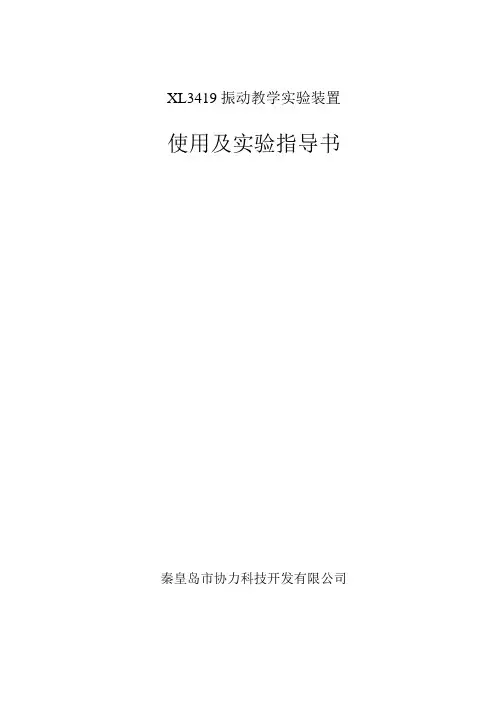

XL3419振动教学实验装置使用及实验指导书秦皇岛市协力科技开发有限公司目录振动实验装置实验指导实验一：振动测试系统组及基本测试仪器的使用方法 (1)实验二：用“双踪示波比较法”测量简谐振动的频率 (8)实验三：用“利萨如图形法”测量简谐振动的频率 (11)实验四：简谐振动幅值测量 (14)实验五：简谐波幅域统计参数的测定 (18)实验六：用“双踪示波法”测量传感器的标定值 (21)实验七：振动系统固有频率的测试 (25)实验八：单自由度系统模型参数的测试 (30)实验九：测试附加质量对系统频率的影响 (33)实验十：附加质量分布对系统频率的影响 (35)实验十一：单自由度系统自由衰减振动及固有频率、阻尼比的测定 (37)实验十二：单自由度系统强迫振动的幅频特性、固有频率及阻尼比的测定 (40)实验十三：共振法测试有阻尼振动系统的固有频率 (44)实验十四：单自由度系统各种频率的区别与测定 (45)实验十五：拍振现象实验 (47)实验十六：两自由度系统固有频率测试 (49)实验十七：主动隔振实验 (52)实验十八：被动隔振实验 (54)实验十九：阻尼减振实验 (56)实验二十：单式动力吸振实验 (59)实验二十一：复式动力吸振实验 (61)实验二十二：索力测试 (62)实验二十三：多自由度系统固有频率测试 (64)XLLAB模态分析软件结构动力学模态参数分析系统使用说明 (66)实验二十四锤击法铰支梁模态测试 (67)实验二十五锤击法连续弹性体等强度梁模态测试 (75)实验二十六锤击法连续弹性体悬臂梁模态测试 (79)实验二十七锤击法圆盘模态测试 (83)实验五：简谐波幅域统计参数的测定一、 实验目的1、 学习幅域各统计参量及其相互关系；2、 学习对振动波形幅域的测试和分析。

二、 实验仪器安装示意图（图5-1）三、 实验原理每一个振动量对时间坐标做出的波形，可以得到峰值、峰峰值、有效值和平均值等量值，它们之间存在一定的关系。

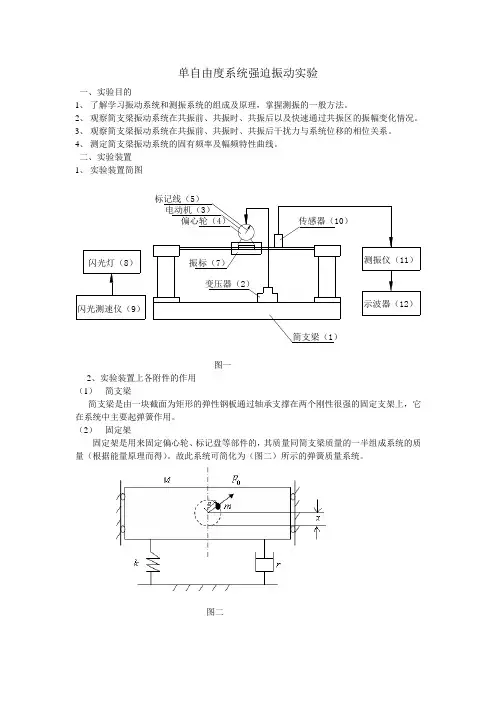

单自由度系统强迫振动实验一、实验目的1、 了解学习振动系统和测振系统的组成及原理，掌握测振的一般方法。

2、 观察简支梁振动系统在共振前、共振时、共振后以及快速通过共振区的振幅变化情况。

3、 观察简支梁振动系统在共振前、共振时、共振后干扰力与系统位移的相位关系。

4、 测定简支梁振动系统的固有频率及幅频特性曲线。

二、实验装置 1、 实验装置简图测振仪（11）示波器（12）闪光测速仪（9）闪光灯（8）电动机（3）变压器（2）传感器（10）简支梁（1）偏心轮（4）振标（7）标记线（5）图一2、实验装置上各附件的作用 （1） 简支梁简支梁是由一块截面为矩形的弹性钢板通过轴承支撑在两个刚性很强的固定支架上，它在系统中主要起弹簧作用。

（2） 固定架固定架是用来固定偏心轮、标记盘等部件的，其质量同简支梁质量的一半组成系统的质量（根据能量原理而得）。

故此系统可简化为（图二）所示的弹簧质量系统。

图二图中：M ------系统的质量 m -------偏心质量 0F -------离心惯性力k --------简支梁的弹簧刚度 r --------阻尼系数 （3） 自耦变压器自耦变压器用来启动电机和调节电机转速的设备。

当通过变压器手轮改变变压器输出电压时，即可改变电机的转速，借以达到调速之目的。

（4） 电动机电动机是用来驱动偏心轮旋转的动力源。

在本实验中借助改变电机的转速来实现干扰力频率的变化。

（5） 偏心轮偏心轮在系统中是产生干扰力的元件。

当转轴带动偏心轮以转速N 旋转时，偏心质量m 就以2(1/)60Ns πω=作等速圆周运动，同时产生了一个离心惯性力20F me ω=。

该力通过轴和轴承座传给梁。

这个旋转的离心惯性力在铅直方向的分量就构成了对梁沿铅直方向的简谐干扰力，即20sin sin F F t me t ωωω==。

此干扰力使系统产生强迫振动。

以坐标x 表示偏心轮轴心离开静平衡位置的铅垂位移，如图二，则系统振动的微分方程为：2sin Mx rx kx me t ωω++= （1）设 2r n M = , 2k p M =，2me q Mω=上式可以写成22sin xnx p x q t ω++= （2） 这个微分方程的全解为12()()()x t x t x t =+其中 221()sin()nt x t Ae p n t ϕ-=-+是个衰减振动，在振动开始的一定时间后就完全消失了。

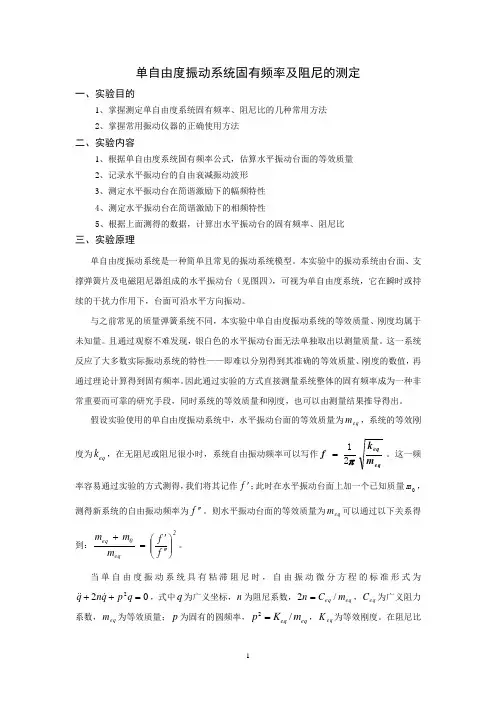

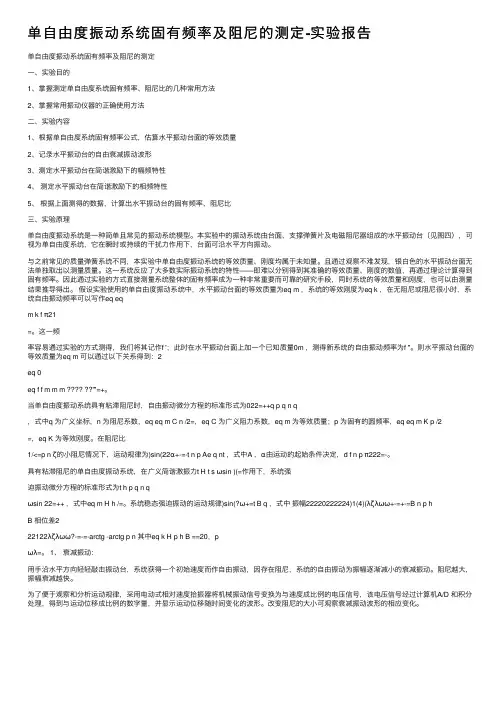

单⾃由度振动系统固有频率及阻尼的测定-实验报告单⾃由度振动系统固有频率及阻尼的测定⼀、实验⽬的1、掌握测定单⾃由度系统固有频率、阻尼⽐的⼏种常⽤⽅法2、掌握常⽤振动仪器的正确使⽤⽅法⼆、实验内容1、根据单⾃由度系统固有频率公式，估算⽔平振动台⾯的等效质量2、记录⽔平振动台的⾃由衰减振动波形3、测定⽔平振动台在简谐激励下的幅频特性4、测定⽔平振动台在简谐激励下的相频特性5、根据上⾯测得的数据，计算出⽔平振动台的固有频率、阻尼⽐三、实验原理单⾃由度振动系统是⼀种简单且常见的振动系统模型。

本实验中的振动系统由台⾯、⽀撑弹簧⽚及电磁阻尼器组成的⽔平振动台（见图四），可视为单⾃由度系统，它在瞬时或持续的⼲扰⼒作⽤下，台⾯可沿⽔平⽅向振动。

与之前常见的质量弹簧系统不同，本实验中单⾃由度振动系统的等效质量、刚度均属于未知量。

且通过观察不难发现，银⽩⾊的⽔平振动台⾯⽆法单独取出以测量质量。

这⼀系统反应了⼤多数实际振动系统的特性——即难以分别得到其准确的等效质量、刚度的数值，再通过理论计算得到固有频率。

因此通过实验的⽅式直接测量系统整体的固有频率成为⼀种⾮常重要⽽可靠的研究⼿段，同时系统的等效质量和刚度，也可以由测量结果推导得出。

假设实验使⽤的单⾃由度振动系统中，⽔平振动台⾯的等效质量为eq m ，系统的等效刚度为eq k ，在⽆阻尼或阻尼很⼩时，系统⾃由振动频率可以写作eq eqm k f π21=。

这⼀频率容易通过实验的⽅式测得，我们将其记作f '；此时在⽔平振动台⾯上加⼀个已知质量0m ，测得新系统的⾃由振动频率为f ''。

则⽔平振动台⾯的等效质量为eq m 可以通过以下关系得到：2eq 0eq f f m m m ???? ??'''=+。

当单⾃由度振动系统具有粘滞阻尼时，⾃由振动微分⽅程的标准形式为022=++q p q n q，式中q 为⼴义坐标，n 为阻尼系数，eq eq m C n /2=，eq C 为⼴义阻⼒系数，eq m 为等效质量；p 为固有的圆频率，eq eq m K p /2=，eq K 为等效刚度。

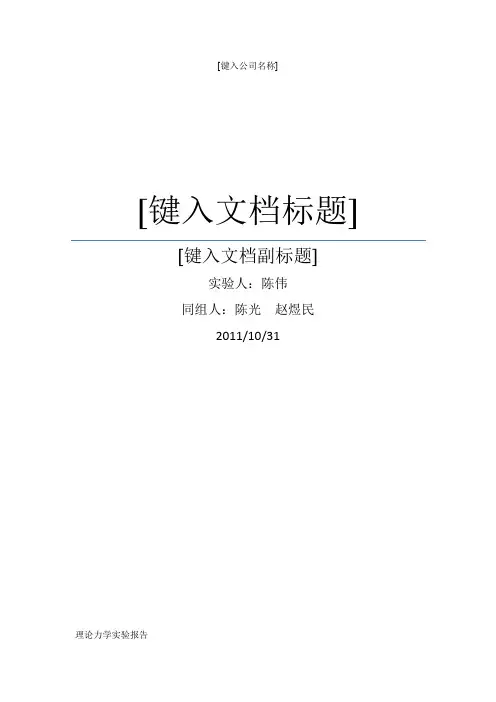

[键入公司名称][键入文档标题][键入文档副标题]实验人：陈伟同组人：陈光赵煜民2011/10/31理论力学实验报告一、实验目的1. 掌握测定单自由度系统固有频率、阻尼比的几种常用方法；2. 掌握常用振动仪器的正确使用方法。

二、实验内容1. 记录水平振动台的自由衰减振动波形；2. 测定水平振动台在简谐激励下的幅频特性；3. 测定水平振动台在简谐激励下的相频特性；4. 根据上面测得的数据，计算出水平振动台的固有频率、阻尼比。

三、实验原理具有粘滞阻尼的单自由度振动系统，自由振动微分方程的标准形式为022=++q p q n q，式中q 为广义坐标，n 为阻尼系数，eq eq m C n /2=，eq C 为广义阻力系数，eq m 为等效质量；p 为固有的圆频率，eq eq m K p /2=，eq K 为等效刚度。

在阻尼比1/<=p n ζ的小阻尼情况下，运动规律为)sin(22α+-=-t n p Ae q nt ，式中A ，α由运动的起始条件决定，d f n p π222=-。

具有粘滞阻尼的单自由度振动系统，在广义简谐激振力t H t s ωsin )(=作用下，系统强迫振动微分方程的标准形式为t h p q n qωsin 22=++ ，式中/eq h H m =。

系统稳态强迫振动的运动规律)sin(ϕω-=t B q ，式中 振幅22220222224)1(4)(λζλωω+-=+-=B n p hB相位差22212arctg 2arctgλζλωωϕ-=-=p n 其中eq k H ph B ==20，p ωλ=。

由台面、支撑弹簧片及电磁阻尼器组成的水平振动台，可视为单自由度系统，它在瞬时或持续的干扰力作用下，台面可沿水平方向振动。

1. 衰减振动：用一点电脉冲沿水平方向冲击振动台，系统获得一初始速度而作自由振动，因存在阻尼，系统的自由振动为振幅逐渐减小的衰减振动。

阻尼越大，振幅衰减越快。

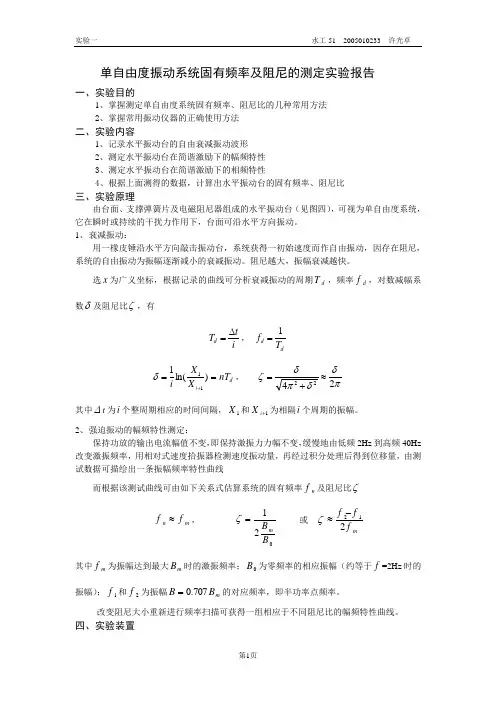

单自由度振动系统固有频率及阻尼的测定实验报告一、实验目的1、掌握测定单自由度系统固有频率、阻尼比的几种常用方法2、掌握常用振动仪器的正确使用方法二、实验内容1、记录水平振动台的自由衰减振动波形2、测定水平振动台在简谐激励下的幅频特性3、 测定水平振动台在简谐激励下的相频特性4、 根据上面测得的数据，计算出水平振动台的固有频率、阻尼比三、实验原理由台面、支撑弹簧片及电磁阻尼器组成的水平振动台（见图四），可视为单自由度系统，它在瞬时或持续的干扰力作用下，台面可沿水平方向振动。

1、 衰减振动：用一橡皮锤沿水平方向敲击振动台，系统获得一初始速度而作自由振动，因存在阻尼，系统的自由振动为振幅逐渐减小的衰减振动。

阻尼越大，振幅衰减越快。

选x 为广义坐标，根据记录的曲线可分析衰减振动的周期d T ，频率d f ，对数减幅系数δ及阻尼比ζ，有i t T d ∆=， dd T f 1= )ln(111+=i X X iδd nT =， πδδπδζ2422≈+= 其中∆t 为i 个整周期相应的时间间隔，1X 和1+i X 为相隔i 个周期的振幅。

2、 强迫振动的幅频特性测定：保持功放的输出电流幅值不变，即保持激振力力幅不变，缓慢地由低频2Hz 到高频40Hz 改变激振频率，用相对式速度拾振器检测速度振动量，再经过积分处理后得到位移量，由测试数据可描绘出一条振幅频率特性曲线而根据该测试曲线可由如下关系式估算系统的固有频率n f 及阻尼比ζ nf≈m f ， 021B B m =ζ 或 ζm f ff 212-≈ 其中m f 为振幅达到最大m B 时的激振频率；0B 为零频率的相应振幅（约等于f =2Hz 时的振幅）；1f 和2f 为振幅m B B 707.0=的对应频率，即半功率点频率。

改变阻尼大小重新进行频率扫描可获得一组相应于不同阻尼比的幅频特性曲线。

四、实验装置测试系统如图四所示，其部分仪器的原理及功能说明如下：1、实验装置：振动台系统由台面、支撑弹簧片及电磁阻尼器组成，台面可沿水平面纵轴方向振动。

单自由度振动系统固有频率及阻尼的测定实验报告一、实验目的1、掌握测定单自由度系统固有频率、阻尼比的几种常用方法2、掌握常用振动仪器的正确使用方法二、实验内容1、记录水平振动台的自由衰减振动波形2、测定水平振动台在简谐激励下的幅频特性3、 测定水平振动台在简谐激励下的相频特性4、 根据上面测得的数据，计算出水平振动台的固有频率、阻尼比三、实验原理由台面、支撑弹簧片及电磁阻尼器组成的水平振动台（见图四），可视为单自由度系统，它在瞬时或持续的干扰力作用下，台面可沿水平方向振动。

1、 衰减振动：用一橡皮锤沿水平方向敲击振动台，系统获得一初始速度而作自由振动，因存在阻尼，系统的自由振动为振幅逐渐减小的衰减振动。

阻尼越大，振幅衰减越快。

选x 为广义坐标，根据记录的曲线可分析衰减振动的周期d T ，频率d f ，对数减幅系数δ及阻尼比ζ，有i t T d ∆=， dd T f 1= )ln(111+=i X X iδd nT =， πδδπδζ2422≈+= 其中∆t 为i 个整周期相应的时间间隔，1X 和1+i X 为相隔i 个周期的振幅。

2、 强迫振动的幅频特性测定：保持功放的输出电流幅值不变，即保持激振力力幅不变，缓慢地由低频2Hz 到高频40Hz 改变激振频率，用相对式速度拾振器检测速度振动量，再经过积分处理后得到位移量，由测试数据可描绘出一条振幅频率特性曲线而根据该测试曲线可由如下关系式估算系统的固有频率n f 及阻尼比ζ nf≈m f ， 021B B m =ζ 或 ζm f ff 212-≈ 其中m f 为振幅达到最大m B 时的激振频率；0B 为零频率的相应振幅（约等于f =2Hz 时的振幅）；1f 和2f 为振幅m B B 707.0=的对应频率，即半功率点频率。

改变阻尼大小重新进行频率扫描可获得一组相应于不同阻尼比的幅频特性曲线。

四、实验装置测试系统如图四所示，其部分仪器的原理及功能说明如下：1、实验装置：振动台系统由台面、支撑弹簧片及电磁阻尼器组成，台面可沿水平面纵轴方向振动。

实验一：振动系统固有频率的测试一．实验目的1、学习振动系统固有频率的测试方法；2、学习共振动法测试振动固有频率的原理与方法；（幅值判别法和相位判别法）3、学习锤击法测试振动系统固有频率的原理与方法；（传函判别法）二．实验原理(一)、对于振动系统，经常要测定其固有频率，最常用的方法就是用简谐力激振，引起系统共振，从而找到系统的各阶固有频率。

（二）、相位判别法，相位判法是根据共振时特殊的相位值以及共振动前后相位变化规律所提出来的一种共振判别法。

在简谐力激振的情况下，用相位法来判定共振是一种较为敏感的方法，而且共振是的频率就是系统的无阻尼固有频率，可以排除阻尼因素的影响。

若激振信号为：F = F sin wt 位移信号为：y = Y sin(wt -j )速度信号为：=wY cos(wt -j ) 加速度信号为：= -w2Y sin(wt -j)（1）、位移判别共振：激振信号为：F = F sin wt 位移信号为：y = Y sin(wt -j ) 当w 略大于w n或略小于w n时，图象都将由正椭圆变为斜椭圆，因此图象图象由斜椭圆变为正椭圆的频率就是振动体的固有频率。

（2）、速度判别共振：激振信号为：F = F sin wt，速度信号为：=wY cos(wt -j ) 当w 略大于w n或略小于w n时，图象都将由直线变为斜椭圆，因此图象由斜椭圆变为直线的频率就是振动体的固有频率。

（3）、加速度判别共振：激振信号F = F sin wt，加速度信号= -w2Y sin(wt -j) 共振时，屏幕上的图象应是一个正椭圆。

因此图象由斜椭圆变为正椭圆的频率就是振动体的固有频率。

（三）、另一种方法是用锤击法，用冲击力激振，通过输入的力信号和输出的响应信号进行传函分析，得到各阶固有频率。

响应与激振力之间的关系可用导纳表示：Y 的意义就是幅值为1 的激励力所产生的响应。

研究Y 与激励力之间的关系，就可得到系统的频响特性曲线。

实验二 刚性转子动平衡实验一、实验目的(1) 掌握刚性转子动平衡的基本原理和步骤； (2) 掌握虚拟基频检测仪和相关测试仪器的使用； (3) 了解动静法的工程应用。

二、实验内容采用两平面影响系数法对一多圆盘刚性转子进行动平衡三、实验原理工作转速低于最低阶临界转速的转子称为刚性转子，反之称为柔性转子。

本实验采取一种刚性转子动平衡常用的方法—两平面影响系数法。

该方法可以不使用专用平衡机，只要求一般的振动测量，适合在转子工作现场进行平衡作业。

根据理论力学的动静法原理，一匀速旋转的长转子，其连续分布的离心惯性力系，可向质心C 简化为过质心的一个力R （大小和方向同力系的主向量∑=iS R ）和一个力偶M （等于力系对质心C 的主矩CiΜS m M ==∑)(），见图一。

如果转子的质心恰在转轴上且转轴恰好是转子的惯性主轴，即转轴是转子的中心惯性主轴，则力R 和力偶矩M C 的值均为零。

这种情况称转子是平衡的；反之，不满足上述条件的转子是不平衡的。

不平衡转子的轴与轴承之间产生交变的作用力和反作用力，可引起轴承座和转轴本身的强烈振动，从而影响机器的工作性能和工作寿命。

图一 转子系统与力系简化刚性转子动平衡的目标是使离心惯性力系的主向量和主矩的值同时趋近于零。

为此，先在转子上任意选定两个截面I 、II （称校正平面），在离轴线一定距离1r 、2r （称校正半径），与转子上某一参考标记成夹角1θ、2θ处，分别附加一块质量为1m 、2m 的重块（称校正质量）。

如能使两质量1m 和2m 的离心惯性力（其大小分别为211ωr m 和222ωr m ，ω为转动角速度）正好与原不平衡转子的离心惯性力系相平衡，那么就实现了刚性转子的动平衡。

两平面影响系数法的过程如下；（1）在额定的工作转速或任选的平衡转速下，检测原始不平衡引起的轴承或轴颈A 、B 在某方位的振动量11010ψ∠=V V 和22020ψ∠=V V ，其中10V 和20V 是振动位移（也可以是速度或加速度）的幅值，1ψ和2ψ是振动信号对于转子上参考标记有关的参考脉冲的相位角。

单自由度系统强迫振动（悬臂梁）一、实验目的　１、　测定带有集中荷重的悬臂梁系统，在自由端部位移激励下引起的强迫振动的振幅频率特性曲线；借助幅频特性曲线，求出系统的固有频率及阻尼常数；　２、　初步了解振动测试的一些仪器设备及测试方法。

二、实验装置及原理　１、　实验装置　一个单层框架结构的悬臂梁系统，固定端固定在底板上，自由端与激振器连接，其简图如图１所示。

这个系统可看作如图２所示的，有阻尼的单自由度弹簧质量系统。

　其中：　ｍ：为悬臂梁系统的等效质量；　ｋ：为悬臂梁系统的等效弹簧常数；　ｃ：为悬臂梁系统的阻尼常数；　ｘ（ｔ）：为激振器激振器（谐振动）位移，ｘ（ｔ）＝Ａｓｉｎωｔ。

２、　实验原理 图３　测试系统的框图如图３所示。

信号发生器可调节激振器的激振频率，激振器的激振频率由计数器读得，悬臂梁自由端的幅值由传感器经电荷放大器转换并放大，由电压表读得。

　三、实验步骤　１、　开机，注意开机顺序依次为：信号发生器、功率放大器、频率计数器和测振仪。

　２、　调节信号发生器（其振幅一般保持不变）和功率放大器，使激振器以较小的振幅激振；激振器然后调节信号发生器的频率，从１０－４０Ｈｚ扫频，使振幅达到最大，即找到系统的共振频率，再轻微调节功率放大器的振幅峰Ｆ０，使共振时的位移达到所需振幅。

　３、　然后从低频段各点扫描，找出各点频率下对应的位移振幅，频率间隔根据不同情况选取（最好以位移振幅选取），并把各点数据记录表中和填入方格纸中，完成幅频曲线的绘制。

　４、　检查幅频曲线的正确与否，偏差较大时，重新找取相应点的数据。

根据图示幅频曲线，由如下关系式计算系统的固有频率和阻尼常数。

　５、　关机，把功率放大器的振幅调至最小，然后关闭仪器的电源，关机顺序正好与开机顺序相反。

四、实验数据记录及计算结果 序号　频率　振幅　１ ２ …．　按照幅频曲线，运用半功率原理得到：　10 36Frequency Response Function CurveA /A maxf (Hz)1固有频率：m n f f =，　带宽：12f f f −=∆　相对阻尼系数：nf f2∆=ζ　五、实验要求　１、　实验前必须带好方格纸，在实验过程中，将所测数据填入方格纸中，画出曲线的草图，并让老师检查方可离开。
