实验项目 平行光管的调节与使用[实验目的]1、了解平行光管的结构原理,并掌握平行光管的调整方法。
2、掌握平行光管的使用方法,测定透镜的分辨率及透镜的焦距。
[实验仪器]①CPG-550平行光管及其附件(含灯源及其变压器、平面反射镜); ②分划板组(十字叉丝分划板、玻罗板、分辨率板、星点板); ③读数测微目镜(高斯型);(④被测透镜。
[实验内容及步骤] 一、平行光管的调节(1)用自准直法调节平行光管发出平行光(无视差) a)调节目镜.使在目镜能清晰观察到十字分划板叉丝。
b)调节平面反射镜,使平行光管的出射光反射回到平行光管内。
c)细心调节分划板前后位置,使目镜能同时清楚地看到十字丝和它反射回来的十字叉丝像,并调节平面反射镜的垂直和水平调节螺丝,使叉丝物像重合,切武视差,此时分划板已处于F 焦面位置,平行光管发出平行光。
注意:分划板可更换,中心点可调,前后位置可调,mm f 550='物。
(2)使十字分划板中心点再平行光管的光轴上a)松开平行光管的十字螺钉,将平行光管沿管轴旋转180º,如发现分划板叉丝物像不重合,说明叉丝中心与管轴还有偏离,此时可分别调节平面反射镜及分划板中心的位置,两者各调一半,使叉丝物像重合(半角调节法)。
b )反复以上调节,使得转动平行光管时叉丝物像重合。
二、精确测定凸透镜的焦距(十字分划板→玻罗板)(1)原理:l f B O y 平'=2,l f A O y x '='1 ∴ 平f f y y x ''=',y y f f x ''='平只要测出y ',将y 、平f '代入以上公式,即可求出x f '。
(2)玻罗板:注意:a)测微鼓单向移动,避免回程差;b )x f f '>'2平dd f f x ''='平三、测凸透镜的分辨本领,即最小分辨角(1)玻罗板更换为分辨率板(3号):每单元由4组刻纹,共25个单元。

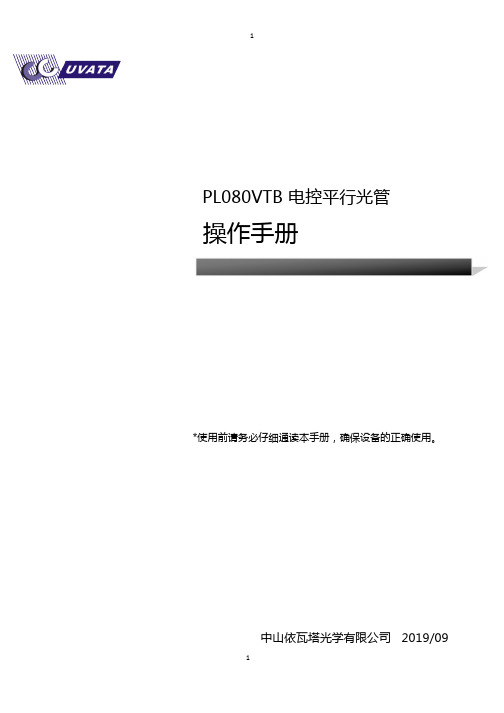

1PL080VTB电控平行光管操作手册*使用前请务必仔细通读本手册,确保设备的正确使用。
中山依瓦塔光学有限公司2019/092前言承蒙购买PL080VTB电控平行光管,我们谨致以诚挚的谢意。
本手册对PL080VTB电控平行光管的操作方法进行说明。
请在充分理解内容的基础上正确地加以使用。
希望对于本手册中的内容,我们虽然已考虑周全,但如果您有疑问或发现错误之处,烦请联系本公司。
3安全注意事项 (5)放置环境 (6)第1章产品介绍 (7)1.1产品简介 (7)1.2产品的特点 (8)1.3产品原理 (9)1.4产品规格 (10)第2章安装示例 (11)2.1电动平行光管安装示例 (11)2.2电气连接 (12)第3章控制软件介绍 (13)3.1控制软件主界面 (13)3.2控制软件主要操作方法 (13)第4章故障及解决方法 (14)第5章日常维护 (15)关于保修 (16)保修期 (17)安全注意事项4为防止受伤、事故,请务必遵守以下事项。
在安装、运行、维护保养以及检查之前,请务必阅读本手册并正确使用设备。
请充分了解设备的相关知识、安全信息以及其它注意事项之后再使用。
警告当发生错误操作时,会出现设备损毁的风险请避免本平行光管与其它物体发生碰撞。
请避免本平行光管发生跌落。
请避免本平行光管在高温环境中使用。
使用结束后请及时关闭本平行光管电源,以免温度过高。
注意当发生错误操作时,会出现设备故障的风险请不要分解、改造设备,否则会引起异常。
通电中请不要触摸本电控平行光管内的电子元器件,否则会造成设备故障。
请不要将液体,可燃物、金属等异物放入电控平行光管内,否则会引起异常。
请不要在接通电源的状态下进行维护、保养等操作,否则会引起异常。
须在通电状态下检修设备时,请由电气专业资质的人员操作,否则会引起异常。
放置环境5避免在以下场所放置和操作本设备:•阳光直射的场所或环境温度超出各产品“使用环境温度”范围的场所。
•相对湿度超出各产品“使用环境湿度”范围的场所或由于温度急剧变化而产生的凝露的场所。
平行光管仪器内校指导书摘要:一、引言1.1 编写目的1.2 适用范围1.3 参考资料二、平行光管仪器简介2.1 仪器结构2.2 工作原理2.3 主要技术参数三、仪器的安装与调整3.1 环境要求3.2 安装步骤3.3 调整方法四、校准方法4.1 校准原理4.2 校准步骤4.3 校准结果处理五、维护与保养5.1 日常维护5.2 定期保养5.3 故障处理六、安全注意事项6.1 操作安全6.2 电气安全6.3 环境保护七、结论7.1 编写说明7.2 适用范围正文:一、引言1.1 编写目的本文档旨在为平行光管仪器的内部校准提供详细的操作指导,以确保仪器的准确性和稳定性。
1.2 适用范围本文档适用于我国平行光管仪器的研发、生产和使用单位。
1.3 参考资料在编写本文档时,我们参考了《光学仪器校准规范》(GB/T 12793-2008)等相关标准。
二、平行光管仪器简介2.1 仪器结构平行光管仪器主要由光源、光学系统、支架和检测器等部分组成。
2.2 工作原理平行光管仪器通过光源发出平行光束,经过光学系统处理后,照射到检测器上,从而实现对光的强度、色度等参数的测量。
2.3 主要技术参数平行光管仪器的主要技术参数包括光束发散角、光强、波长范围等。
三、仪器的安装与调整3.1 环境要求平行光管仪器应安装在无尘、无振动、温度稳定的环境中,避免阳光直射。
3.2 安装步骤具体安装步骤如下:1) 将仪器放在稳固的工作台上,确保仪器水平;2) 连接电源线,接通电源;3) 调节光源,使其发出平行光束;4) 调节光学系统,使光束聚焦到检测器上。
3.3 调整方法具体调整方法如下:1) 调整光源,使光束发散角满足要求;2) 调整光学系统,使光束聚焦到检测器上,确保光强适中;3) 调整波长范围,使其满足测量需求。
四、校准方法4.1 校准原理平行光管仪器的校准原理是利用标准光源对仪器的各项参数进行比较,以确保其准确性。
4.2 校准步骤具体校准步骤如下:1) 选择合适的标准光源;2) 将标准光源接入仪器;3) 读取标准光源的参数;4) 调节仪器,使检测器读数与标准光源参数一致;5) 重复以上步骤,直至仪器准确无误。
平行光管的调节和使用实验报告一、引言平行光管是一种常用的光学实验仪器,用于产生平行光束。
在许多光学实验和光学设备中,平行光束的使用至关重要。
本实验旨在研究平行光管的调节和使用方法,以及对光束的影响。
二、实验步骤1. 准备实验所需材料:平行光管、光源、反射镜、透镜等。
2. 将光源放置在适当的位置,并对其进行调节,保证光线稳定。
3. 将平行光管放置在光源前方,调节其位置,使光线能够通过光管。
4. 调节平行光管的角度,使光线尽可能地平行。
5. 在平行光管的出口处放置反射镜,反射光线使其方向与入射光线平行。
6. 在反射镜的一侧放置透镜,调节透镜位置和焦距,使光线经过透镜后能够聚焦成平行光束。
三、实验结果通过对平行光管的调节和使用,我们成功地产生了平行光束。
通过调节光源位置和角度,我们可以控制光线的入射方向和角度。
通过反射镜和透镜的使用,我们能够使光线保持平行,并且可以调节光线的聚焦程度。
四、实验讨论1. 光源的稳定性对实验结果有重要影响。
如果光源不稳定或者存在明显的闪烁,会导致产生的光束不够平行。
2. 平行光管的角度调节是关键步骤之一。
如果角度调节不准确,会导致光束的方向不平行。
3. 反射镜和透镜的使用可以进一步改善光束的平行性和聚焦效果。
透镜的选择和调节需要根据实际需求进行。
五、实验应用平行光管广泛应用于光学实验和光学设备中。
在显微镜、望远镜等光学仪器中,平行光管可以使光线在光学系统中传输更加稳定和精确。
在激光技术中,平行光管可以用于整形光束,使其成为平行光束,提高激光器的输出功率和质量。
六、实验总结通过本实验,我们学习了平行光管的调节和使用方法,并成功地产生了平行光束。
实验结果表明,光源的稳定性、平行光管的角度调节以及反射镜和透镜的使用对光束的平行性和聚焦效果有重要影响。
平行光管在光学实验和光学设备中具有广泛的应用价值,对光学研究和应用具有重要意义。
七、参考文献[1] 瞿晓星, 王宇, 李明, 等. 平行光管的研究及应用[J]. 中国光学, 2018, 11(1): 64-70.[2] 邓小勇, 张航, 吴江, 等. 平行光管的设计与制作[J]. 中国光学, 2019, 12(3): 409-415.八、附录实验所用材料:平行光管、光源、反射镜、透镜等。
5实验平行光管的调整和使用实验目的:通过对平行光管的调整和使用,掌握光学实验中平行光管的使用方法,并了解平行光管在光学实验中的作用和应用。
实验器材:平行光管、白色光源、凹透镜、凸透镜、物体、屏幕、光屏等。
实验原理:平行光管是光学实验中常用的一种装置,用来产生平行光线,可以用来模拟远方光源照射物体的情况。
在实验中,我们可以通过调整平行光管的位置和角度,来获得不同的光线照射效果,从而研究光线的传播规律和光学相关现象。
实验步骤:1.将平行光管放置在平稳的台面上,并调整好其位置,使其与实验物体和光屏等垂直。
2.将白色光源放置在平行光管的一侧,并确保光线可以通过平行光管发射出来,形成平行光束。
3.在平行光管的另一侧放置实验物体,比如一个透镜或其他物体,调整其位置和角度,使其得到适当的光线照射。
4.在实验物体的另一侧放置一个光屏或观察屏,用来观察光线的传播情况和形成的影像。
5.可以在实验中加入凹透镜、凸透镜等光学元件,观察其对光线传播的影响,从而了解不同物体对光线的散射、聚焦等现象。
实验注意事项:1.实验中要小心操作,防止光线直射眼睛,可以戴上护目镜等防护用具。
2.调整平行光管的位置和角度时要小心,确保光线发射和照射的正确。
3.实验环境应保持安静,避免外部光线干扰,以获得清晰的实验结果。
实验结果:通过调整平行光管的位置和角度,我们可以观察到不同物体在光线照射下的影像和效果。
实验中我们可以发现,平行光管可以模拟远方光源照射物体的情况,从而研究光的传播规律和光学现象。
实验应用:平行光管在光学实验和教学中有着广泛的应用,可以用来研究光的传播规律、物体的光学特性、光成像等方面的问题。
通过实验,我们可以更好地理解光学原理和现象,提高实验技能和科学素养。
总结:通过对平行光管的调整和使用,我们可以更好地了解光学实验中的平行光线产生和应用方法,掌握光的传播规律和光学现象的研究方法,提高实验技能和科学素养,为进一步研究光学问题打下基础。
实验十一平行光管的调整及使用一、实验目的1. 了解平行光管的结构、原理和调整方法;2. 掌握使用平行光管测量物体的长、宽、高,及角度等参数的方法。
二、实验原理平行光管又称为追光器,是一种用于投影、测量的光学仪器,通过平行光束的投射使被测物投影到屏幕上,从而测量物体的长、宽、高和角度等参数。
平行光管主要由发光体、物镜、平台、接触轮等部分组成,其中,发光体产生平行光束,物镜使光束垂直投射到物体表面,平台和接触轮保证了物体在同一平面上的测量。
调整好的平行光管,可以投射出非常纯净、明亮、均匀并没有“翘尾巴”的平行光。
三、实验器材平行光管、直尺、标尺、图钉、白纸、测角器。
四、实验步骤1. 开启平行光管电源,调节发光体的亮度,使平行光管发出明亮的光线;2. 将平行光管放在平稳的桌面上,调整光管的高度,使光线垂直向下照射;3. 参照平行光管安装说明书,安装和调整合适的物镜,请专业人员指导操作;4. 将待测物体放置在平行光管的平台上,与接触轮接触;5. 调整物镜位置,使得光束的最终成像平面足够大,可以容纳整个测量范围;6. 调整物镜的焦距和位置,使得光束垂直投射到物体表面;7. 在屏幕上固定一张白纸,在白纸上钉上几个图钉,并沿着待测物体的四周方向,用直尺或标尺测量物体的长、宽、高等参数;8. 使用测角器测量物体的角度等参数;9. 完成测量后,关闭平行光管电源,清理仪器和工作环境,正确认识仪器和配件的使用与维护。
五、实验注意事项1. 实验过程中,必须认真仔细,小心操作,避免意外事故的发生;2. 使用平行光管前,应仔细读取并遵守厂家的安装、调整、使用和维护规定;3. 仪器的磨损度、光管的清洁度、物镜的调整程度等,都会对测量结果产生直接的影响,应加以重视;4. 操作人员必须具备一定的专业知识和技能,不得擅自拆卸和修理仪器;5. 仪器在使用过程中,应避免与其它光学仪器和强电器具放在同一位置,以免产生干扰。
六、结论通过本实验,我们了解了平行光管的结构、原理和调整方法,并掌握了使用平行光管测量物体的长、宽、高及角度等参数的方法。
平行光管仪器内校指导书
平行光管是用于测量光的偏振方向和强度的仪器。
校准平行光管的目的是确定其准确性和精度,确保测量结果的可靠性。
以下是平行光管仪器内校的指导书的一般内容:
一、引言:
1.介绍平行光管的作用和原理,以及校准的目的和重要性。
二、设备准备:
1.列出所需的校准设备,如光源、偏振片、光探测器等。
2.检查设备的完整性和正常运行,确保校准的准确性。
三、校准步骤:
1.第一步:设置透射方向
⏹使用光源放置一个光强恒定的透射方向。
⏹调整透射方向直到光线平行且垂直于平行光管的方向。
2.第二步:测量和记录光强
⏹选取标准光源,将其透射至平行光管中。
⏹使用光探测器测量不同偏振状态下的光强,并记录测量
结果。
3.第三步:校准光路
⏹使用偏振片逐渐旋转,记录每个旋转位置下的光强变化。
⏹将记录的光强与旋转角度建立光强与偏振角的对应关系。
四、数据处理与分析:
1.统计所有的测量数据,并计算平均值、标准差等统计量。
2.分析结果,确保校准结果符合设备规格和要求。
五、结果和结论:
1.总结校准的结果和数据分析,得出关于平行光管性能的结论。
2.如果需要进行调整或修理,提供相应的建议和措施。
六、安全注意事项:
1.列出在校准过程中应注意的安全事项,如避免直接观察强光、
规避电击风险等。
七、参考文献和附录:
1.列出使用的参考文献和相关资料,并提供所需公式和图表的
附录。
在编写指导书时,应根据具体的平行光管型号、设备要求和校准流程进行修改和调整。
准直调平用平行光管安全操作及保养规程1. 引言准直调平用平行光管是一种常见的光学设备,广泛应用于科研、工业制造等领域。
为了确保使用安全和延长设备寿命,本文档将介绍准直调平用平行光管的安全操作和保养规程。
2. 安全操作规程2.1 操作前注意事项在使用准直调平用平行光管之前,请务必注意以下事项:•仔细阅读并理解设备的用户手册和操作指南。
•确保操作环境符合设备的工作要求,包括温度、湿度、电源等条件。
•检查设备和附件是否完好无损,如有损坏或故障,请勿使用。
2.2 设备操作请按照以下步骤操作准直调平用平行光管:1.使用前先清理:使用干净的软布或棉纱蘸取适量清洁液,轻轻擦拭设备外壳,确保没有灰尘和杂物。
2.打开电源开关:根据设备的电源要求,打开电源开关。
3.调整参数设置:根据需要,调整准直调平用平行光管的参数,如光强度、准直度等。
4.操作设备:根据具体需求,进行准直调平操作。
注意避免与光线直接接触,避免眼睛直视光线。
2.3 操作注意事项在操作准直调平用平行光管时,请遵循以下注意事项:•避免触碰设备的光学镜片和透镜,使用前务必洗手,以免污染或损坏。
•在操作时,不要将准直调平用平行光管的光线直接照射到眼睛中,避免可能的眼睛损伤。
•当设备出现异常或故障时,立即断开电源,并联系维修人员进行检修。
•使用完毕后,关闭电源开关。
3. 保养规程为了确保准直调平用平行光管的正常运行和延长使用寿命,以下是保养规程的建议:3.1 定期清洁为了保持设备的清洁和光学元件的良好状态,建议进行定期的清洁:•使用软布和清洁液清洁设备的外壳。
请勿使用有腐蚀性或磨损性的清洁剂。
•清洁光学镜片和透镜时,使用专用的清洁纸或棉质棒,轻轻擦拭,避免刮伤表面。
•定期检查光学镜片和透镜的状态,如有损坏或严重污染,请及时更换。
3.2 安全存放当不使用准直调平用平行光管时,请注意安全存放:•将设备放置在干燥、清洁、安全的环境中,远离水源、火源等可能造成损坏的因素。
3—5 平行光管的调整和使用几何光学的理论指出:位于正透镜焦平面上的点光源,发出的光经透镜后成为一束平行光。
根据这个原理,平行光管把分划板置于物镜的焦平面上,则分划板上每个点投回物镜的光,经物镜后都成为平行光束,即分划板成象在无穷远处,如图3—5—1所示。
平行光管主要是用来产生平行光束的仪器。
它是装校和调整光学仪器的重要工具之一,也是重要的光学量度仪器。
配有不同的分划板、测微目镜或读数显微镜系统,则可测定透镜或透镜组的焦距、分辨率及其成像质量。
本实验旨在了解平行光管的结构原理;掌握平行光管的调整和使用方法;测定透镜的焦距、分辨率及玻璃基板的平行度。
一、[实验仪器]550型平行光管一套、可调式平面反射镜(附件)、分划板一套(附件,其中包括十字叉丝分划板、玻璃、分辨率板、星点板各一块)、读数显微镜、待测透镜及平面玻璃基板各一块。
二、[实验原理]实验室中常用的国产CPG-550型平行光管附有高斯目镜和调整式平面反射镜。
其光路结构如图3—5—2所示1.可调式反射镜;2.物镜;3.分划板;4.光阑;5.分光板;6.目镜;7.出射光瞳;8.聚光镜;9.光源;10.十字螺钉图3—5—1550型平行光管的主要技术规格及附件如下: 1.平行光管:焦距550='f mm (名义值),使用时按实测值。
口径55=D mm 。
相对孔径101='f D。
2.高斯目镜:焦距44='f mm ,放大倍数5.7倍。
3.分划板:除了十字叉丝分划板(如图3—5—3(a ))外,还有其它形式分划板可以根据测量内容的不同而更换使用。
(1)分辨率板:分2号和3号两种。
板上有25个单元图案,对于2号板,从第一单元到第25单元,条纹宽度由μ20递减到5μ,而3号板则由40μ递减至10μ(如图3—5—3(b ))。
分辨率板可用于检验物镜和物镜组件的分辨率。
(2)星点板:星点直径为0.05mm ,通过光学系统后产生该星点的衍射花样,根据花样的形状可以定性检查系统成像质量的好坏。
平行光管的调整及使用1.了解平行光管的结构及工作原理。
2.学会用平行光管测量凸透镜的焦距。
3.会用平行光管测定鉴别率。
平行光管,平面反射镜,平行光管分划板,测微目镜,凸透镜,光具座。
平行光管的结构平行光管是产生平行光束的装置,其外形如图4-4-1所示。
当调试好平行光的十字分划板的中心与平行光管的主光轴共轴以后,先拆下高斯目镜光源,再拆下十字分划板,换上玻罗板、鉴别率板等,接上如图4-4-2所示的直筒式光源,但是直筒式光源中的小灯泡是从高斯光源上拆下来的。
由于分划板放在平行光管物镜的焦平面上,且有灯光照射在分划板的毛玻璃上,所以,分划板上各种划痕,以及毛玻璃上所散射出来的光,通过物镜的折射以后,都成为平行光。
平行光管是装、校、调整光学仪器的重要工具之一,也是光学量度仪器中的重要组成部分,配用不同的分划板,与测微目镜(或显微镜系统),可以测定透镜或透镜组的焦距、鉴别率及其它成像质量。
为了保证检查或测量精度,被检透镜组的焦距最好不大于平行光管物镜焦距的二分之一(其物镜焦距我们经常说成是平行光管的焦距)。
1.平行光管主要规格(1)物镜焦距'f:550毫米(名义值),使用时按出厂的实测值。
(2)物镜口径D:55毫米。
(3)高斯目镜:焦距'f为44毫米,放大倍数为5.7×。
十字分划板)(a号鉴别率板2)(b玻罗板)(e3号鉴别率板)(c星点板)(d图4—4—3图4—4—2插头变压器 照明灯座 分划板调节螺钉 镜管底座 十字旋手 物镜组 .8.7.6.5.4.3.2.1图4—4—12.分划板550型平行光管有5种分划板,如图4-4-3所示。
(1)十字分划板:调节平行光管的物镜焦距并将十字分划板的十字心调到平行光管的主光轴上,若拿掉十字分划板换上其它分划板,此分划板的中心也在平行光管的主光轴上。
(2)鉴别率板:可以用来检验透镜和透镜组的鉴别率,板上有25个图案单元,每个图案单元中平行条纹宽度不同,对2号鉴别率板,第1单元到第25单元的条纹宽度由20微米递减至5微米;而对3号鉴别率板25单元,则由40微米递减至10微米。
一、用途:
内调焦平行光管是一种具有多种用途的,使用方便的光学检调仪器。
它可以作为自准直光管和可调焦望远镜使用。
因此它广泛地应用于光学实验室和光学车间作为检验和调整工具。
例如:用来检验长导轨的“直线度”基面之间的“垂直度”,平面之间的“平行度”,孔径之间的“同轴度”等等。
二、主要数据:
(1)光学规格
望远物镜:焦距:f∞=576.8mm
口径:D=Ф75.2mm
视场角:2ω=2°
分辨率角:1″
测微目镜:焦距:f=16.7mm
放大倍率:Γ=15x
视场角:2ω=40°
转向棱镜:倍率:1x
(2)结构性能
测量精度:当用作自准直光管时精度优于1″
当用作内调焦望远镜时,检验孔径间同轴性精度(在米范围内)为0.01mm,即2″精度
观测范围:-1050mm~-∞;+∞~2000mm,其余为盲区。
测微目镜手轮分度值:0.01mm,代表光束角度为4″(f∞=576.8mm时)
调节范围:俯仰角:±4°
周视角:±4°
升降移动:48mm
水平移动:44mm
光源:白光LED
瞄准用激光光源
三、工作原理:
图一光学系统
图一所示,由光源(1)发出的光束经过聚光镜(2)及反射棱镜(3)均匀地照明球面反射镜(4),球面反射镜上镀以铝全反膜并刻去十字形膜层,当调焦物镜(5)被调在无穷远位置时,十字线恰好位于物镜系统(5),(6)的焦平面上,因而此时由十字线射出的光速通过物镜系统后,以平行光束射出,光束被反射面(7)(欲测物)反射回来后又通过物镜系统将十字线的像成在球面反射镜的镀铝面,通过平面反射镜(8)及转向物镜(9),在测微
目镜(11)的分划板(10)上人们可以观察到十字线及其反射像的重合程度,偏离值可在测微目镜的视场及测微手轮上读出。
调焦镜(5)可前后移动,使不同距离的目标成像于球面反射镜上,不仅能观察到仪器前方的实像,还能观察到仪器后方的虚目标。
四、结构说明:
仪器由两部分组成:内调焦平行光管和调整架。
内调焦平行光管可通过调焦手轮(1)进行调焦。
旋松滚花压帽(2)和滚花螺钉(3)可调整灯丝位置。
使球面反射镜获得最佳照明。
旋松滚花螺钉(4)可卸下测微目镜,更换激光瞄准光源。
整个内调焦平行光管安装在调整架上,并且调整架机构间可拆分,方便保存。
调整架用来将内调焦平行光管的视轴调整到与被检调系统的基准轴重合。
松开手柄(5),旋转滚花螺母(6),可使平行光管升降运动;松开手柄(7),旋转滚花螺母(8),可使平行光管俯仰运动;松开手柄(9),旋转滚花螺母(10),可使平行光管左右摆动;松开手柄(11),旋转滚花螺母(12),可使平行光管左右移动。
五、使用方法:
1、调整或检验诸平面间的平行度:
用法与一般自准直管略同。
接通电源,将激光器插入测微目镜孔内,盖上物镜盖,观察物镜盖上的出瞳激光与反射激光位置,调整使激光顺利返回小孔,使仪器视轴粗略调整到与被检系统一致。
取下激光器,插入测微目镜,大概LED光源,将测微目镜调焦至分划板最清晰位置。
对某一基准反射面精微调节视轴方向,并同时调整内调焦镜,直到清洗成像。
即可调整其他各反射面的角度,是所有的返回像都相互重合于中心十字基准像上(可用纸屏遮挡反射面的办法识别反射像属于哪个反射面)。
2、调整和检验诸孔径间的同轴性:
同1、将仪器粗调至与被检验系统光轴一致。
精微调整视轴的方向和位置,并同时调整内调焦镜,是被检验系统的基准光轴上两点(例如,两个孔的中心)分别于球面反射镜上的十字线的交点重合。
这样仪器视轴就与基准光轴重合了。
然后调整内调焦镜分别观察其他各孔径中心在球面反射镜上的成像位置,调整其他各孔径中心的位置,使之与球面反射镜十字线交点完全重合,则各孔中心已同轴
3、其他
利用某一辅助工具可作其他各项调整和检验,例如:利用已平面反射镜放在导轨上移动可测出导轨的直线性;利用一五棱镜可检查两基面之间的垂直性;利用多边形棱镜可测量分度装置的精度,等等不作详述。
六、保养及注意事项
1、必需预防仪器的机构损坏,不论在使用或者存放时,应避免灰尘、潮湿、过冷、过
热、含有酸碱性蒸汽及其他腐蚀性化学品等。
2、仪器镜头不可用手指擦摸,如镜头上有灰尘可用吹耳球(橡皮球)吹去或用镜头纸
轻轻擦拭;如沾染油污,应用脱脂棉浸酒精或乙醚轻轻擦去。
3、仪器经过一段时间使用后,如若调整导轨及相对运动部分过多脏油脂,应该及时擦
去,保证表面干净后抹上无酸凡士林
4、旋转各个调节机构时,不要用力过猛,防止超程损坏。
5、用于高能量激光领域时,应防止高能激光打入望远镜内,防止烧坏膜层及镜头
6、除规定可动部分外,不得任何拆卸内调焦平行光管的任何部分,否则会造成仪器的
损坏,如遇故障损坏,应请相关技术人员修理。
7、仪器不用时,导轨应该处于中间位置,盖好物镜盖,装上目镜,拆解工作台,分别
放于置物箱内保存。
8、
七、体积及重量
仪器长:595mm
宽:300mm
高:455mm
仪器重:
置物箱大小:740*550*370mm
总重:。
