常见液位计介绍

各种液位计工作原理及适用范围液位计是用于测量液体高度的设备，广泛应用于石油、化工、水处理、食品等行业。

不同液位计根据其工作原理和适用范围的不同，可以分为以下几种类型：1.浮筒式液位计：浮筒式液位计利用浮筒的浮沉来反映液体的液面高度。

当液位升高时，浮筒会浮在液面上方，当液位降低时，浮筒会下沉。

适用于中小型容器，常见的有磁翻板液位计和浮子式液位计。

2.差压式液位计：差压式液位计利用液体静压力的变化来测量液位高度。

液体静压力与液体高度成正比，差压式液位计通过测量液体底部与液面间的压力差来确定液位高度。

适用于高温、高压、腐蚀性液体，常见的有玻璃板液位计和压阻式液位计。

3.超声波液位计：超声波液位计利用超声波在空气和液体界面上反射的原理来测量液位高度。

通过发射超声波并接收回波的时间差，可以计算出液位高度。

适用于需要远距离测量的场合，常见的有超声波液位计和侧反射超声波液位计。

4.雷达液位计：雷达液位计利用雷达信号在空气和液体界面上反射的原理来测量液位高度。

通过发射雷达波并接收返回信号的时间差，可以计算出液位高度。

适用于需要远距离、高精度测量的场合，常见的有脉冲雷达液位计和频率调制连续波雷达液位计。

5.电容式液位计：电容式液位计利用电容值与液体介电常数相关的原理来测量液位高度。

通过测量电容传感器上的电容值的变化，可以确定液位高度。

适用于非接触式测量和非导电介质的液体，常见的有电容式液位计和微型电容式液位计。

6.导纳式液位计：导纳式液位计利用导纳值与液体电导率相关的原理来测量液位高度。

通过测量液体中电流与电压的比例关系，可以确定液位高度。

适用于导电介质的液体，常见的有导纳式液位计和微型导纳式液位计。

不同液位计具有不同的优缺点和适用范围，在选择合适的液位计时，需要根据具体的工艺要求、液体性质和测量条件等综合考虑。

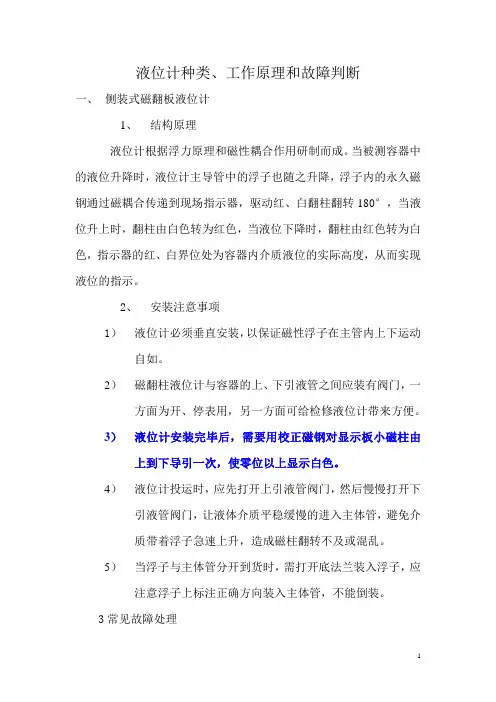

液位计种类、工作原理和故障判断一、侧装式磁翻板液位计1、结构原理液位计根据浮力原理和磁性耦合作用研制而成。

当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到现场指示器，驱动红、白翻柱翻转180°，当液位升上时，翻柱由白色转为红色，当液位下降时，翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。

2、安装注意事项1）液位计必须垂直安装，以保证磁性浮子在主管内上下运动自如。

2）磁翻柱液位计与容器的上、下引液管之间应装有阀门，一方面为开、停表用，另一方面可给检修液位计带来方便。

3）液位计安装完毕后，需要用校正磁钢对显示板小磁柱由上到下导引一次，使零位以上显示白色。

4）液位计投运时，应先打开上引液管阀门，然后慢慢打开下引液管阀门，让液体介质平稳缓慢的进入主体管，避免介质带着浮子急速上升，造成磁柱翻转不及或混乱。

5）当浮子与主体管分开到货时，需打开底法兰装入浮子，应注意浮子上标注正确方向装入主体管，不能倒装。

3常见故障处理1）实际液位变化，但显示板上的翻柱指示液位固定不变。

可能故障：浮子被异物卡在主体管中。

浮子过压或受撞击变形卡住。

解决方法：打开主体管法兰，取出浮子清洗或更换。

2）液位上下波动，有时候突然升高然后恢复正常。

可能故障：介质有气泡上升冲击浮子解决方法：解决气泡问题或更换合适仪表选型。

3)显示板小柱翻乱，液位显示模糊不清可能故障：显示板未用校正磁钢校正，或运行中液位高速变化。

解决方法：使用校正磁钢按照前面所讲的将显示板刷至正常液位。

3）显示板显示液位与实际值之间存在着固定差值可能故障：浮子装反，显示板松动移位，或介质密度与订货不符。

解决方法：重新正确安装浮子，重新按照上下接管位置固定显示板，更换合适密度浮子。

4）有时突然出现个别小磁珠不翻转可能故障：翻柱转轴有杂物阻碍或磁珠消磁解决方法：取出磁珠清理检查或更换磁珠。

液位计一、液位计简介和原理是指在容器中液体介质的高低叫做液位，测量液位的仪表叫液位计。

液位计为物位仪表的一种。

二、液位计分类液位计按测量方式可以分为连续测量和定点测量。

按其工作原理可分为下列几种类型：(1) 声学式 液位计根据物位变化引起声阻抗和反射距离变化来测量物位，例如超声波液位计、雷达液位计等。

(2) 直读式 液位计根据流体的连通性原理来测量液位。

液位计容器固有频率变化外测液位计辐射穿透的放射性放射形物位计波形反射超声波液位计雷达液位计流体静力学原理吹气式液位计差压式液位计投入液位计浮力原理恒浮力式液位计磁翻板液位计钢带液位计浮子液位计变浮力式液位计（沉浸式）浮筒液位计介质电参数电容液位计射频导纳液位计利用容器内介质重量变化称重液位计其它(3) 差压式(静压式) 液位计根据液柱或物料堆积高度变化对某点上产生的静(差)压力的变化的原理测量物位。

(4) 电气式液位计根据把物位变化转换成各种电量变化的原理来测量物位。

(5) 核辐射式液位计根据同位素射线的核辐射透过物料时，其强度随物质层的厚度变化而变化的原理来测量液位。

(6) 浮力式液位计根据浮子高度随液位高低而改变或液体对浸沉在液体中的浮筒(或称沉筒)的浮力随液位高度变化而变化的原理来测量液位。

前者称为恒浮力式，后者称为变浮力式。

由于方式种类繁多今天主要介绍我们需要用到的几种. 同一种液位计有时会有多种名称或叫法。

三、液位计的工作原理和工作结构就地液位计是一种习惯叫法，是安装在现场、能直观的看到液位的仪表。

对于液位要求不高的设备可以只设一个液位计，但一般容器的液位都最少设两个液位计。

在比较重要的地方有时需用两个，如汽包的液位等。

一般用玻璃管或玻璃板液位计，浮标液位计，不带远传功能的磁翻板液位计等。

供巡检时检查或者与DCS比对用的玻璃管（板）式液位计玻璃管液位计是一种直读式液位测量仪表，根据流体的连通性原理来测量液位。

适用于工业生产过程中一般贮液设备中的液体位置的现场检测，其结构简单，测量准确，是传统的现场液位测量工具。

常见远传液位计介绍远传液位计是一种用于测量液体或固体物料的液位的仪器。

它通过传感器将物料的液位信息转化为电信号，并通过无线或有线方式传输给显示仪表或监控系统，实现远程监测和控制。

常见的远传液位计有以下几种类型：1.压力型液位计：采用压力传感器测量液体的静态压力，根据静压原理计算出液位高度。

常见的压力型液位计有压力变送器、液位变送器等。

2.震荡型液位计：通过探头震荡的方式测量液位的高度。

当液位与探头接触时，震荡信号会发生变化，进而确定液位高度。

常见的震荡型液位计有振弦式液位计、声纳液位计等。

3.雷达型液位计：采用雷达技术测量液体的液位高度。

它通过发射雷达信号，当信号遇到液体表面时产生反射，接收器接收到反射信号后计算出液位高度。

雷达型液位计具有非接触测量、测量范围广、抗干扰能力强等优点，适用于各种液体和物料的测量。

4.超声波液位计：采用超声波技术测量液体的液位高度。

它通过发射超声波信号，当信号遇到液体表面时，经过反射后由接收器接收到。

根据超声波传播时间和速度计算出液位高度。

超声波液位计适用于各种液体和固体物料的非接触测量。

这些常见的远传液位计在工业生产和流程控制中起到了重要的作用。

它们可以广泛应用于石油化工、水处理、流化床、矿山、食品加工等行业的液位测量和监测领域。

其主要特点包括准确性高、稳定性好、可靠性高、使用寿命长等。

在选择远传液位计时，需要考虑液体性质、温度、压力、测量范围、安装方式等因素。

还需要根据具体应用的要求，选择适合的测量原理和传感器类型。

此外，还需要注意选用品牌有保障、售后服务完善的产品，以确保测量系统的可靠性和稳定性。

总之，远传液位计在工业生产和流程控制中起着关键作用。

不同类型的液位计具有自身的优点和适用范围，用户在选择时需要根据实际情况进行合理的选择。

远传液位计的不断发展和创新将为工业自动化和智能化带来更多的便利和发展机会。

常用液位计的分类及工作原理液位计是一种用于测量液体表面与参考平面之间的距离或液体级别的仪器。

根据测量原理和工作方式的不同，液位计可以分为多种类型。

本文将介绍常用的液位计分类及其工作原理。

1.浮子液位计：浮子液位计是一种基于阿基米德原理的液位计。

它通过一个浮子来测量液体的液位。

当浮子浸入液体中时，浮子会在液体中浮起，并根据液位的变化而升降。

浮子通常采用带有磁性的铁制成，可以通过压力变送器或磁力耦合装置转换成电信号输出。

2.电容液位计：电容液位计是利用电容的变化来测量液位的。

在液位计的两个电极之间形成一个电容器，当液位改变时，电容器的电容值也会发生变化。

通过测量电容值的变化，可以确定液位的位置。

电容液位计可以分为电容式液位计和微波电容液位计两种。

3.压力式液位计：压力式液位计是利用液位高度对应的静态压力来测量液位的。

当液体的压力随着液位的变化而变化时，液位计可以测量到压力的变化，并根据这些变化来确定液位的位置。

常见的压力式液位计有差压液位计、静压液位计和静压差液位计等。

4.雷达液位计：雷达液位计是利用雷达技术来测量液位的。

它通过向液面发射微波信号，并接收由液面反射回来的信号来测量液位的位置。

雷达液位计通常具有较高的测量精度和可靠性，适用于多种液体的测量。

5.超声波液位计：超声波液位计是一种利用超声波测量液位的仪器。

它通过发射超声波信号并接收由液体表面反射回来的信号来测量液位的位置。

超声波液位计可以适用于各种复杂液体的测量，并具有较高的测量精度和稳定性。

6.毛细管液位计：毛细管液位计是基于毛细作用原理来测量液位的。

它通过一个细长的玻璃毛细管将液体吸入管内，并根据液体在毛细管中的上升高度来确定液位的位置。

毛细管液位计对液体的粘度和表面张力有一定的要求。

综上所述，常用的液位计可以根据测量原理和工作方式的不同进行分类。

每种液位计都有其适用的场景和优缺点，选择适合的液位计需要综合考虑实际应用需求、被测液体的性质以及测量精度等因素。

常见液位计的种类及应用液位计是工业自动化控制中常用的一种仪表，用于测量介质的液位高度。

根据原理和应用领域的不同，常见的液位计可以分为以下几类：1.浮球液位计浮球液位计是最常见的一种液位计。

它通过浮子的浮沉运动来实现对液位的测量。

当液位升高时，浮球上浮，而当液位降低时，浮球下沉。

通过传感器将浮球位置转换为电信号，从而确定液位高度。

浮球液位计结构简单，使用方便，并且适用于各种介质的液位测量，广泛应用于水处理、石油、化工、食品等行业。

2.压力式液位计压力式液位计通过测量液体静压力来确定液位高度。

它将测得的压力信号转化为相应的液位高度值。

压力式液位计的安装和维护相对复杂，适用于非腐蚀性液体的液位测量，例如锅炉水位、储罐液位等。

3.电容式液位计电容式液位计是指通过测量电容值的变化来确定液位高度的一种液位计。

它通过将电极安装在容器内外，当液位升高时，电容值会发生变化。

根据这种变化，可以确定液位高度。

电容式液位计适用于不同形状的容器及各种介质，并且具有高精度、稳定性好的特点。

它广泛应用于石油、化工、粮食等行业的液位测量。

4.超声波液位计超声波液位计是利用超声波的传输时间来测量液位高度的一种液位计。

它通过发射超声波脉冲，测量超声波从发射器到液面的传输时间。

根据波速和传输时间可以确定液位高度。

超声波液位计适用于各种介质，特别是矿泉水、酸碱液等浊度较高的介质。

它广泛应用于化工、环保、医药等行业。

5.雷达液位计雷达液位计是利用微波信号的反射和传播来测量液位高度的液位计。

它通过发射微波信号，接收被液面反射的信号，根据信号的传播时间和速度来确定液位高度。

雷达液位计适用于各种介质，特别是浓度大、腐蚀性强的介质。

它广泛应用于石油、化工、冶金等行业。

6.浮子液位计浮子液位计是一种直观实用的液位计，由浮子和指示器组成。

它通过浮子的浮沉运动来显示液位高度。

浮子液位计适用于水处理、化工、食品等行业。

这里只列举了部分常见的液位计种类及其应用领域，根据实际需求和介质特点，还可以选择其他类型的液位计进行液位测量。

液位计基础知识常用液位计静压式液位计浮力式液位计雷达液位计超声波物位计核辐射式物位计电容式物位计其它物位计浮力式液位计浮力式液位计可分为恒浮力式液位计和变浮力式液位计两大类.前者是根据浮子的位置始终跟随液位的变化而变化来进行液位测量的;后者则是根椐浮筒所受的浮力随液位的变化而变化来进行液位测量的.静压式液位计静压式液位计是根据流体的静压平衡原理而工作的,它分为压力和差压式两大类.用压力表测量液位计时,仪表安装的高度应与液位零位的高度相同,否则应对高度差进行修正.一、雷达液位计概念及测量原理雷达液位计是通过天线向被测介质物位发射微波，然后测出微波发射和反射回来的时间而得容器内液位的一种仪表。

雷达液位计采用高频振荡器作为微波发生器，发生器产生的微波用波导管将它引到辐射天线，并向下射出，当微波遇到障碍物，例如液体液面时，部分被吸收，部分被反射来。

通过测量发射波与液位反射波之间某种参数关系来实现液位测量。

计算公式：T＝2D/C式中C-----电磁波传播速度，C＝300000KM/S；D-----被测介质液位和探头之间的距离，米(M)T-----探头从发射电磁波至接收到反射电磁波的时间，S二、雷达液位计的基本组成雷达液位计主要由雷达探测器（一次表）和雷达显示仪（二次表）组成。

雷达探测器主要由主体、连接法兰和天线三部分组成。

天线分为喇叭型和直接与波导管连接两种形式。

雷达显示仪提供连接上位计算机的RS-485接口，可以传递液位等参数及报警信号，亦可通过上位计算机对智能雷达显示仪进行控制。

三、优点特性雷达液位计采用非接触式测量方法。

非接触式测量方法是近年来测量物位的主要方法，目前较成熟的非接触测量技术有超声波、核辐射和微波。

而在化工、石化等过程工业领域，由于被测介质普遍存在高温、高压、腐蚀、挥发、冷凝等复杂工况，且对测量仪表有防爆要求。

相比与超声波，微波传播的自身特点决定了雷达液位计的使用优势：1）定向传播。

2）准光学特性。

液位计原理以及分类液位计是一种用来测量容器内液体的高度或液位的仪器。

液位计的原理和分类有很多种。

下面将详细介绍液位计的原理和主要分类。

一、原理1.水压原理：液位计通过液体的压力来测量液位。

根据帕斯卡定律，液体会均匀传递压力，所以液体的液位高度和液体压力呈正比例关系。

利用这个原理，可以通过测量液体传递到监测器上的压力来确定液位的高度。

2.浮子原理：液位计中常使用浮子原理进行液位测量。

根据浮力原理，当一个浮子浸在液体中时，它受到液体的浮力，浮力的大小与浸入液体的体积成正比。

利用这个原理，可以通过浮子的浸入深度来判断液位的高低。

3.导纳原理：液位计利用液体对电磁波的导电性质，通过测量信号的导电性能来确定液位的高度。

根据液位的不同，电磁波在液体中传输的能量也会有所不同。

因此，可以通过测量传输过程中信号的强度来判断液位的高度。

二、分类根据原理的不同，液位计可分为以下几种主要分类。

1.测压液位计测压液位计是利用液体的压力来测量液位的高低。

常见的测压液位计有：差压液位计、电容液位计、差容液位计等。

差压液位计利用两端压力不同来测量液位，可以分为悬挂式、侧装式、侧装下引式等。

电容液位计通过测量电容的变化来确定液位的高度，可以分为浸液式、导波式、电容棒式等。

2.浮子液位计浮子液位计利用浮力原理来测量液位的高低。

浮子液位计包括浮子、导线和显示器等部件。

当液位变高时，浮子上浮并带动导线移动，从而改变显示器的指示。

浮子液位计主要分为浮球式、浮子式、浸液式等。

3.导纳液位计导纳液位计通过测量液体对电磁波的导电性能来测量液位的高低。

导纳液位计由电缆、信号处理器和显示器等组成。

当液位升高时，液体对电磁波的导电性能发生变化，而电缆传递信号的强度也会相应改变，从而确定液位的高度。

4.雷达液位计雷达液位计是利用微波信号在液体中的传播时间来测量液位的高低。

雷达液位计通过向液体发送微波信号，当信号被液体反射回来时，根据信号的往返时间来确定液位的高度。

21种液位计工作原理及常见故障分析液位计是用来测量容器内液体或粉状物料的液位或固位高度的仪器。

液位计的工作原理有许多种，下面将介绍其中的21种，并对常见故障进行分析。

液位计的工作原理如下：1.气动液位计:利用气体的压力变化来测量液位的高度，通常包括闭式气体液位计和开式气体液位计。

2.泡沫液位计:通过酒精和表面活性剂的混合物，将液位上升到观测设备。

当液位上升时，显示设备显示气泡的数量。

3.振动液位计:通过发射声波或机械振动，并测量液体反射或吸收声波或振动的时间来测量液位高度。

4.磁性液位计:利用磁性浮子内部的金属块与磁力耦合，来测量液位高度。

5.水密液面计:通过膨胀传感器和一个浮球，来测量液位的高度。

6.启闭器液位计:利用微动开关或霍尔传感器来测量液位的高度。

7.固体微波液位计:通过微波辐射来测量液位的高度。

8.麦克风液位计:利用液体池中的声音反射来测量液位的高度。

9.指针式液位计:通过一个浮子连接到一根细长的杆，杆上有一个指针，指针随液位的上升和下降而移动，来测量液位的高度。

10.螺旋杆液位计:通过一个螺旋杆连接到一个浮子，刻度板上有数字或刻度，通过浮子的上升和下降来测量液位的高度。

11.滴答液位计:利用一个滴落的液滴，通过计时器和亮度传感器来测量液位的高度。

12.摆锤液位计:利用一个摆锤连接到一个杆，杆上有一个指示器，摆锤的运动在液位的上升和下降时移动指示器，来测量液位的高度。

13.光纤液位计:通过纤维光束的传输和反射来测量液位的高度。

14.阻抗液位计:利用液体与电极之间的电容变化来测量液位的高度。

15.压力液位计:利用液体的压力变化，通过压力传感器来测量液位的高度。

16.微分压力液位计:利用垂直管道两侧的液位压力差来测量液位的高度。

17.电导率液位计:利用液体的电导率变化来测量液位的高度。

18.导热液位计:利用液体与固体导热系数之间的差异来测量液位的高度。

19.热电阻液位计:利用液体的温度变化来测量液位的高度。

液位计的类别及原理介绍液位计的概述液位计是测量液体剩余量或液位高度的一种仪器，通常应用于化工、石油、食品和制药等行业中的储罐、流程容器和地下石油储存罐等场合中。

液位计的使用有利于生产过程的监控和液体的管理，从而防止发生液体泄露或液位过高和过低等情况。

液位计可以根据工作原理的不同分为多种类型，例如浮球液位计、电容液位计、超声波液位计、雷达液位计、压力液位计等。

浮球液位计浮球液位计利用浮球的浮力进行液位的测量。

浮球液位计通常由一组贯串在液位计中的浮子模块和读数模块以及关联的显示、调节和报警装置等部分组成。

当储存液体的液位发生变化时，就会引起液位计中的浮子模块上下的移动，从而输出相应的液位信号。

这种类型的液位计的使用范围通常适用于低流量和工作环境相对简单的场合。

电容液位计电容液位计利用电容原理进行液位的测量。

电容液位计的结构通常包括两个平行的金属电极和介质层。

当储存液体的液位发生变化时，介质层的厚度也发生相应的变化，从而引起电容值的变化。

电容液位计通过测量电容值来确定液位高度。

这种类型的液位计比浮球液位计的测量范围更广，适用于高流量和工作环境相对苛刻的场合。

超声波液位计超声波液位计通过发射超声波信号，来测量液面在传感器和物面之间的距离。

超声波液位计通过测量超声波发送和接收之间的时间差来确定液位高度。

这种类型的液位计具有不同于其他液位计的优势，例如可以在高温、高压和腐蚀性环境下使用。

此外，使用超声波液位计的优点还包括高灵敏度、高精度和可靠性高等等。

雷达液位计雷达液位计利用雷达波进行液位测量。

与超声波液位计不同的是，雷达液位计发送的是微波信号。

由于雷达波具有更高的频率，因此雷达液位计对于不同的液体或物质具有更高的解析度。

这种类型的液位计不受光照和蒸汽等因素的干扰，是一种非常实用的液位测量技术。

压力液位计压力液位计利用介质沉浸在压力单元中的原理进行液位测量。

液体或物质的液位高度引起的压力变化，可以通过压力单元传递到测量装置中。

各种液位计工作原理液位计是一种用于测量液体或固体物料液位的仪器。

它主要通过浮力、压力、超声波、雷达等原理来实现液位的测量。

下面将介绍几种常见的液位计工作原理。

1.浮力液位计：浮力液位计是利用浮力平衡原理来测量液位的。

它由测量设备、悬挂在浮子上的浮子杆以及固定在容器壁上的浮子导杆组成。

当液位变化时，浮子也会随之浮沉，通过测量浮子上升或下降的高度来判断液位变化。

浮力液位计适用于处于常温、低温、高温、高压等恶劣条件下的液位测量。

2.压力液位计：压力液位计利用液体压力的变化来测量液位高度。

它由传感器、变送器和显示仪表组成。

传感器安装在容器底部或侧壁上，当液体高度变化时，传感器所受到的压力也会发生变化。

传感器将压力信号转换为电信号，经过变送器放大和处理后传送给显示仪表，显示实时的液位高度。

压力液位计适用于液体较稠、易结晶、易气化或易挥发的情况下的液位测量。

3.超声波液位计：超声波液位计利用超声波在空气和介质之间的传播速度差来测量液位高度。

它由发射器和接收器组成。

发射器发出超声波脉冲，经由介质传播后被接收器接收到。

由于介质的存在，超声波传播的速度会发生变化，通过测量超声波传播时间差来计算出液位的高度。

超声波液位计适用于测量含有杂质、高温、高压等复杂工况下的液位。

4.雷达液位计：雷达液位计是利用雷达波的反射原理来测量液位高度。

它由天线、智能电路和显示装置组成。

天线向液面发射雷达波，当雷达波遇到液面时，一部分被反射回来。

通过测量雷达波从发射到接收所花费的时间，并结合雷达波在空气中的传播速度，可以计算出液面的高度。

雷达液位计适用于高温、高压、腐蚀性介质以及泡沫、尘埃较多等情况下的液位测量。

以上是常见的几种液位计的工作原理。

根据不同的应用场景和需求，选择合适的液位计可以有效地实现对液位的准确测量。

锅炉液位计的种类1. 引言锅炉液位计是一种用于测量锅炉内液位的仪器设备。

它在工业生产中起到了至关重要的作用，能够帮助工程师和操作人员监测锅炉的液位情况，确保锅炉正常运行和安全操作。

本文将介绍锅炉液位计的种类，包括机械式液位计、电子式液位计和无接触式液位计。

2. 机械式液位计机械式液位计是一种通过机械原理来测量液位高度的液位计。

它的工作原理是利用浮子的浮力和重力平衡，通过浮子上的指针或链条来显示液位高度。

机械式液位计通常适用于低温、低压和粘稠度较高的介质。

下面介绍几种常见的机械式液位计。

2.1 浮子液位计浮子液位计是一种常见的机械式液位计，由浮子、测量管和指示装置组成。

浮子根据液位的变化上下浮动，通过指示装置来显示液位高度。

浮子液位计适用于液位变化较大的场合，但不适用于高温和高压的工作环境。

2.2 磁翻板液位计磁翻板液位计是一种通过磁力原理来测量液位高度的液位计。

它由磁翻板、测量管和指示装置组成。

磁翻板液位计的工作原理是利用浮子上的磁翻板与指示装置上的磁铁相吸引或相排斥，通过磁翻板的翻转来显示液位高度。

磁翻板液位计适用于高温、高压和腐蚀性介质的测量。

2.3 差压液位计差压液位计是一种通过差压原理来测量液位高度的液位计。

它由测量管、差压变送器和指示装置组成。

差压液位计的工作原理是利用液体高度的差异产生的压力差，通过差压变送器将压力信号转换为液位信号，并通过指示装置来显示液位高度。

差压液位计适用于高温、高压和粘稠度较高的介质。

3. 电子式液位计电子式液位计是一种通过电子技术来测量液位高度的液位计。

它通过传感器将液位信号转换为电信号，并通过显示器或计算机来显示液位高度。

电子式液位计具有精度高、可靠性好和适应性强的特点，适用于各种工业环境。

下面介绍几种常见的电子式液位计。

3.1 容积式液位计容积式液位计是一种通过测量液体容积的变化来测量液位高度的液位计。

它通过容积传感器将液体容积转换为电信号，并通过显示器来显示液位高度。

液位计工作原理液位计是一种用于测量容器内液体或粉体的高度或深度的仪器。

它在工业、农业、环保等领域被广泛应用。

液位计的工作原理基于光学、电子、压力和声波等原理，下面将详细介绍其中几种常见的液位计工作原理。

一、浮子液位计浮子液位计是一种基于浮力原理的传感器，其结构包括浮球、浮杆和开关等组件。

当液位上升时，浮球随之上升，浮杆转动，并通过开关发出信号。

这种液位计适用于清洁的液体，如水和石油等。

二、毛细管液位计毛细管液位计利用毛细管的毛细作用原理进行液位测量。

它由一个细长的玻璃管和一个负责读数的刻度板组成。

当容器中的液位上升或下降时，液体就会在毛细管内上升或下降，并通过刻度板上的刻度读数器显示液位高度。

三、压力液位计压力液位计是一种利用液体静压力原理进行液位测量的仪器。

它由一个测量腔和一个与被测液体连通的管道组成。

当液体的液位上升时，测量腔内部的压力也增加，通过压力传感器将压力转换为相应的液位信号。

四、声波液位计声波液位计利用声波在液体和气体中传播的速度与密度相关的原理进行液位测量。

它通过发射和接收超声波来测量液体面的位置。

当超声波遇到液体表面时，一部分能量被反射回来，根据反射时间和速度就可以确定液体的液位高度。

以上是几种常见的液位计工作原理，每种原理都有其特定的适用场景和优势。

在选择液位计时，需根据实际应用需求和材料性质来确定最合适的类型。

无论采用哪种液位计，其本质都是通过测量液体或粉体的高度或深度，为仪器操作提供准确的工作参数。

总结：液位计是一种广泛应用于工业、农业和环保等领域的仪器，用于测量液体或粉体的高度或深度。

不同类型的液位计采用了不同的工作原理，如浮子液位计的浮力原理、毛细管液位计的毛细作用原理、压力液位计的液体静压力原理以及声波液位计的声波传播原理等。

在选择液位计时，需要根据实际应用需求和材料性质来确定最佳的类型，以确保准确测量液位并提供可靠的工作参数。

电厂常见液位计介绍一、电接点水位计1、普通型电接点水位计是利用锅炉水和蒸汽的导电率差异的特性进行液位测量的。

由于液位的变化，部分电极浸于水中，部分置于蒸汽中，在水中的电极对筒体阻抗小，而在蒸汽中的电极对筒体的阻抗大，利用这一特性，就可将非电量的水位转化为电量，送入只能二次仪表，从而实现水位显示、报警输出等功能。

2、自补偿型通常电接点水位计在使用时，由于做了保温，习惯上认为电接点水位计筒体内的水样是接近汽包的，但是随着这些年发电机组越做越大，汽包内压力、温度越来越高，加上保温达不到预期效果，电接点水位计筒体内的水温就与汽包内的水温产生了差距。

又由于习惯上电接点水位计是不做水位补偿的，这样相比之下，电接点水位计与就地水位计所显示的水位就会有差异，电接点水位计所显示的水位往往会偏低，而且越是大机组，偏差越大。

针对上述现象，自补偿型水位计突破了以往的结构形式，增加了伴热和冷凝装置。

伴热装置的汽源来自汽侧取样管，汽源进入加热管，通过加热管对筒内的水样进行加热，以提高水样的温度。

而冷凝装置所收集的冷凝水由冷凝管输至筒体内不通高度的水样中，这样筒体中就不断涌现出温度为饱和温度的纯净水，迫使筒体内下不温度稍低、水质相对稍差的水样流出筒体，经过水侧取样管流回汽包。

此过程实现了水质的自优化，可使水位计免冲洗，不仅提高了电极的使用寿命，同时也提高了筒体内水样的平均温度，从而增强了汽包内水样与测量筒内水样的一致性。

这两种结构的采用，使得水位计内的水位无论是在冷态还是热态都能够保持与汽包内的水位基本相同，使电极如同直接安装在汽包上，测量真是准确、动态响应快、附加误差小、电极寿命长，因此本水位计还可以全工况核对差压水位计，锅炉启动时即可投入水位保护。

3、结构：电接点液位计包括—测量筒、电极、电极连接电缆、二次仪表等几部分组成。

3.1、二次仪表二次仪表显示为双色光柱形式，以区分水与汽，其中液相部分为绿色，汽相部分为绿色，汽相部分为红色，同事具备数码显示功能，直观显示水位。

各种液位计的原理及特点液位计是用来测量液体高度或液位的仪器，常用于工业生产过程中的液位监测。

液位计的原理和特点各有不同，下面将分别介绍几种常见的液位计的原理及特点。

1.浮子液位计浮子液位计是一种基于浮力原理的液位计。

它包括一个浮子和一个通过绳子或杆连接的指示器。

液位升高时，浮子会随着液位的升高而上浮，杆或绳也相应地向上移动，指示器会显示液位的高度。

浮子液位计能够适用于各种液体，具有结构简单、使用方便等特点。

2.雷达液位计雷达液位计是利用雷达技术测量液位高度的液位计。

它通过发射雷达波并接收反射回来的波来测量液位的高度。

雷达波在不同介质中的传播速度不同，通过测量波从发射到接收的时间，可以确定液位的高度。

雷达液位计可以适用于各种介质，具有非接触式测量、高精度、稳定性好等特点。

3.压力液位计压力液位计是利用水柱压力原理测量液位高度的液位计。

它通过在液位的上下方安装压力传感器，测量液体受压力的差异来确定液位的高度。

压力液位计适用于非腐蚀性的液体，具有测量范围宽、精度高等特点。

4.电容液位计电容液位计是利用电容原理测量液位高度的液位计。

它通过在液位上下方安装两个电极，当液位升高时，两个电极之间的电容值会发生变化。

通过测量电容值的变化来确定液位的高度。

电容液位计适用于各种介质，具有精度高、可靠性好等特点。

除了上述几种常见的液位计外，还有一些其他的液位计，如超声波液位计、浮磁液位计等。

这些液位计的原理和特点各不相同，但都能够准确测量液位的高度。

在选择液位计时，需要根据实际应用情况和要求来确定最适合的液位计类型。
