各种液位计工作原理及适用范围液位计是用于测量液体高度的设备，广泛应用于石油、化工、水处理、食品等行业。
不同液位计根据其工作原理和适用范围的不同，可以分为以下几种类型：1.浮筒式液位计：浮筒式液位计利用浮筒的浮沉来反映液体的液面高度。
当液位升高时，浮筒会浮在液面上方，当液位降低时，浮筒会下沉。
适用于中小型容器，常见的有磁翻板液位计和浮子式液位计。
2.差压式液位计：差压式液位计利用液体静压力的变化来测量液位高度。
液体静压力与液体高度成正比，差压式液位计通过测量液体底部与液面间的压力差来确定液位高度。
适用于高温、高压、腐蚀性液体，常见的有玻璃板液位计和压阻式液位计。
3.超声波液位计：超声波液位计利用超声波在空气和液体界面上反射的原理来测量液位高度。
通过发射超声波并接收回波的时间差，可以计算出液位高度。
适用于需要远距离测量的场合，常见的有超声波液位计和侧反射超声波液位计。
4.雷达液位计：雷达液位计利用雷达信号在空气和液体界面上反射的原理来测量液位高度。
通过发射雷达波并接收返回信号的时间差，可以计算出液位高度。
适用于需要远距离、高精度测量的场合，常见的有脉冲雷达液位计和频率调制连续波雷达液位计。
5.电容式液位计：电容式液位计利用电容值与液体介电常数相关的原理来测量液位高度。
通过测量电容传感器上的电容值的变化，可以确定液位高度。
适用于非接触式测量和非导电介质的液体，常见的有电容式液位计和微型电容式液位计。
6.导纳式液位计：导纳式液位计利用导纳值与液体电导率相关的原理来测量液位高度。
通过测量液体中电流与电压的比例关系，可以确定液位高度。
适用于导电介质的液体，常见的有导纳式液位计和微型导纳式液位计。
不同液位计具有不同的优缺点和适用范围，在选择合适的液位计时，需要根据具体的工艺要求、液体性质和测量条件等综合考虑。
各种液位计工作原理及适用范围液位计是一种常用的工业测量仪器，用于测量液体或固体粉尘的液位高度。
液位计的工作原理有多种，每种原理适用于不同的应用场景。
下面是常见的几种液位计工作原理及其适用范围。
1.浮子液位计：浮子液位计利用浮子的浮力来测量液位，当浮子浸入液体中时，浮子受到液体的浮力作用，测量液位的高度。
适用范围广泛，尤其适用于中、高粘度液体或易结垢的介质。
2.导电液位计：导电液位计利用导电液体的电导率来测量液位，通过电极测量液体中的电导率变化，从而确定液位高度。
适用范围广泛，适用于常温常压下的导电性液体。
3.电容液位计：电容液位计利用液位高度与电容之间的关系来测量液位。
通过安装在容器底部和液位上方的两个电容传感器，测量液体的电容变化，从而确定液位高度。
适用范围广泛，适用于非导电性液体或易结垢的介质。
4.超声波液位计：超声波液位计利用超声波在液体和空气介质中的传播速度差异来测量液位。
通过发射超声波并接收反射回来的超声波，测量液体与传感器之间的时间差，从而确定液位高度。
适用范围广泛，适用于各种液体、固体或干燥的介质。
5.压阻液位计：压阻液位计是利用液体静压力与液位高度之间的关系来测量液位。
通过测量液体对传感器的压力，从而确定液位高度。
适用范围广泛，尤其适用于高温、高压、腐蚀性介质或粘稠、易结垢的介质。
6.毛细管液位计：毛细管液位计利用毛细管原理来测量液位。
通过毛细管的液位高度与液体的压力之间的关系，从而确定液位高度。
适用范围较窄，主要适用于低温、低压、低粘度的介质。
以上是常见的液位计工作原理及其适用范围。
不同的液位计工作原理适用于不同的场景，选择适合的液位计可以提高测量的精度和可靠性。
在实际应用中，需要综合考虑介质特性、工作环境、工艺要求等因素，选择最合适的液位计。
常用液位计及其安全使用液位计是用来测量液体或固体的液位高度或物料容器的剩余量的仪器。
在工业生产和生活中，常用的液位计有多种类型，包括浮球液位计、电容液位计、超声波液位计、毛细管液位计等。
本文将介绍常用液位计的原理、安装和安全使用。
1.浮球液位计：浮球液位计是一种传统的液位计，基于浮力原理。
当液位上升时，浮球也随之上升，通过杆或链与指示器连接，显示液位高度。
浮球液位计适用于低温、高压和腐蚀性液体的测量。
在安装和使用时，需要注意以下几点：-确保浮球液位计的底部与液位接触，不要有气泡或杂质。
-定期检查液位计的连杆和链条是否有松动或磨损现象，及时进行维修或更换。
-对于易燃、易爆液体，要采取防爆措施，如安装防爆外壳。
2.电容液位计：电容液位计是利用导电性液体与电容之间的关系来测量液位的仪器。
它通常由一对电极及外部电源组成。
当电极浸没在液体中时，液体作为电容介质，会改变电容值，从而测量液位。
使用电容液位计需要注意以下几点：-按照液位计的使用手册正确接线和设置相关参数，以保证测量的准确性。
-避免电极与电源直接接触，以防止短路。
-对于易燃、易爆液体，要采取防爆措施，如使用防爆型电极。
3.超声波液位计：超声波液位计是利用超声波在液体和固体之间传播的原理来测量液位的仪器。
它通常由发射器和接收器组成，发射器向液面发射超声波，接收器接收反射回来的波，通过计算出的时间差测量液位。
在使用超声波液位计时注意以下几点：-确保发射器和接收器的位置正确，不受干扰物影响，如管道、凸起物等。
-定期清洁液位计的超声波发射器和接收器，以保证测量的准确性。
-对于易燃、易爆液体，要采取防爆措施，如使用防爆型超声波液位计。
4.毛细管液位计：毛细管液位计是一种简单、经济的液位计，通过毛细管内液体的高度变化来反映整个容器的液位。
在使用毛细管液位计时需要注意以下几点：-毛细管液位计一般适用于一些小型容器或试验中的液位测量。
-使用时要仔细校准毛细管的刻度，并保持毛细管的清洁，以确保测量的准确性。

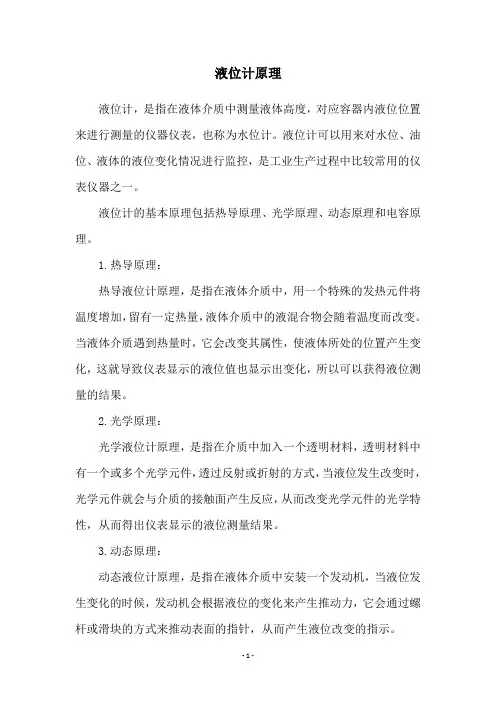

液位计的原理
液位计是一种用于测量液体水平高度的仪器。
其原理基于液体的压力差异。
液位计通常由一个垂直安装的管道或容器组成，内部分为上下两个部分，并通过与液体相接触的传感器来测量液位高度。
上部分通常称为头，下部分称为足。
当液体进入液位计时，液体压力会由头部的下方逐渐传导到足部，同时液位计中的压力传感器也会感受到液体的压力。
传感器将液体压力转换为电信号，并传输给液位计的控制系统。
控制系统根据接收到的电信号，计算出液位的高度，并将结果显示在液位计的显示屏上。
通过这种方式，可以实时监测液体的水平高度，以便进行管道、容器等液体系统的管理与控制。
液位计的原理基于液体的压力传导，因此在使用过程中需要注意液体的性质、密度等因素对压力的影响。
此外，还需进行一定的校准和精确度检测，以确保测量结果的准确性。
液位计基础知识常用液位计静压式液位计浮力式液位计雷达液位计超声波物位计核辐射式物位计电容式物位计其它物位计浮力式液位计浮力式液位计可分为恒浮力式液位计和变浮力式液位计两大类.前者是根据浮子的位置始终跟随液位的变化而变化来进行液位测量的;后者则是根椐浮筒所受的浮力随液位的变化而变化来进行液位测量的.静压式液位计静压式液位计是根据流体的静压平衡原理而工作的,它分为压力和差压式两大类.用压力表测量液位计时,仪表安装的高度应与液位零位的高度相同,否则应对高度差进行修正.一、雷达液位计概念及测量原理雷达液位计是通过天线向被测介质物位发射微波，然后测出微波发射和反射回来的时间而得容器内液位的一种仪表。
雷达液位计采用高频振荡器作为微波发生器，发生器产生的微波用波导管将它引到辐射天线，并向下射出，当微波遇到障碍物，例如液体液面时，部分被吸收，部分被反射来。
通过测量发射波与液位反射波之间某种参数关系来实现液位测量。
计算公式：T＝2D/C式中C-----电磁波传播速度，C＝300000KM/S；D-----被测介质液位和探头之间的距离，米(M)T-----探头从发射电磁波至接收到反射电磁波的时间，S二、雷达液位计的基本组成雷达液位计主要由雷达探测器（一次表）和雷达显示仪（二次表）组成。
雷达探测器主要由主体、连接法兰和天线三部分组成。
天线分为喇叭型和直接与波导管连接两种形式。
雷达显示仪提供连接上位计算机的RS-485接口，可以传递液位等参数及报警信号，亦可通过上位计算机对智能雷达显示仪进行控制。
三、优点特性雷达液位计采用非接触式测量方法。
非接触式测量方法是近年来测量物位的主要方法，目前较成熟的非接触测量技术有超声波、核辐射和微波。
而在化工、石化等过程工业领域，由于被测介质普遍存在高温、高压、腐蚀、挥发、冷凝等复杂工况，且对测量仪表有防爆要求。
相比与超声波，微波传播的自身特点决定了雷达液位计的使用优势：1）定向传播。
2）准光学特性。
液位计原理以及分类液位计是一种用来测量容器内液体的高度或液位的仪器。
液位计的原理和分类有很多种。
下面将详细介绍液位计的原理和主要分类。
一、原理1.水压原理：液位计通过液体的压力来测量液位。
根据帕斯卡定律，液体会均匀传递压力，所以液体的液位高度和液体压力呈正比例关系。
利用这个原理，可以通过测量液体传递到监测器上的压力来确定液位的高度。
2.浮子原理：液位计中常使用浮子原理进行液位测量。
根据浮力原理，当一个浮子浸在液体中时，它受到液体的浮力，浮力的大小与浸入液体的体积成正比。
利用这个原理，可以通过浮子的浸入深度来判断液位的高低。
3.导纳原理：液位计利用液体对电磁波的导电性质，通过测量信号的导电性能来确定液位的高度。
根据液位的不同，电磁波在液体中传输的能量也会有所不同。
因此，可以通过测量传输过程中信号的强度来判断液位的高度。
二、分类根据原理的不同，液位计可分为以下几种主要分类。
1.测压液位计测压液位计是利用液体的压力来测量液位的高低。
常见的测压液位计有：差压液位计、电容液位计、差容液位计等。
差压液位计利用两端压力不同来测量液位，可以分为悬挂式、侧装式、侧装下引式等。
电容液位计通过测量电容的变化来确定液位的高度，可以分为浸液式、导波式、电容棒式等。
2.浮子液位计浮子液位计利用浮力原理来测量液位的高低。
浮子液位计包括浮子、导线和显示器等部件。
当液位变高时，浮子上浮并带动导线移动，从而改变显示器的指示。
浮子液位计主要分为浮球式、浮子式、浸液式等。
3.导纳液位计导纳液位计通过测量液体对电磁波的导电性能来测量液位的高低。
导纳液位计由电缆、信号处理器和显示器等组成。
当液位升高时，液体对电磁波的导电性能发生变化，而电缆传递信号的强度也会相应改变，从而确定液位的高度。
4.雷达液位计雷达液位计是利用微波信号在液体中的传播时间来测量液位的高低。
雷达液位计通过向液体发送微波信号，当信号被液体反射回来时，根据信号的往返时间来确定液位的高度。
液位计原理以及分类液位计是一种用于测量液体高度的仪器，广泛应用于工业、航空、船舶等领域。
液位计的原理主要分为浮子型、差压型、电容型、超声波型、雷达型和导波器型等。
1.浮子型液位计：浮子型液位计是最常见的液位测量装置之一，通过浮子的浮沉来判断液位高低。
浮子采用各种不同的形状和材料制成，常见的有浮子浮于液面、随液面升降而浮动的浮子和浮于液底下的浮子等。
2.差压型液位计：差压型液位计利用被测液体的静压力与液位高差的关系来测量液位。
差压型液位计包括开口式液位计和闭口式液位计两种，通过测量液体表面的压力差来计算液位高度。
3.电容型液位计：电容型液位计使用电容感应原理来测量液位高度。
电容液位计包含一个或多个电极，通过测量电容的变化来推算液位高度。
电容型液位计具有高精度和稳定性的特点，适用于一些要求精确液位测量的场合。
4.超声波型液位计：超声波型液位计利用超声波的传播速度来测量液位高度。
通过发射超声波并检测其反射信号的时间，可以计算出液位的高度。
超声波型液位计适用于各种液体介质，但在介质粘稠度或气泡存在的情况下会有一定的误差。
5.雷达型液位计：雷达型液位计主要利用雷达波的散射特性来测量液位高度。
通过发射雷达波并接收反射回来的信号，可以计算出液位的高度。
雷达型液位计适用于各种复杂的液体介质，具有较高的测量精度和稳定性。
6.导波器型液位计：导波器型液位计利用介质内的超声波的传播特性来测量液位高度。
它通过一根导波棒或导波缆沿介质中传送超声波，并测量波的传播时间或频率来推算液位。
导波器型液位计适用于各种介质，具有较高的测量精度和稳定性。
液位计根据其结构形式可以分为侧装式、侧装式、浸入式、法兰式、平板式等几种不同类型。
其中，侧装式液位计常用于储罐中的液位测量，侧装式液位计可以以负压或压力形式进行工作；浸入式液位计常用于液体容器或管道中的液位测量，通过传感器直接浸入到被测液体中进行测量；法兰式液位计适用于管道的液位测量，该类型液位计与管道的法兰连接，通过依靠法兰连接实现与管道的接触；平板式液位计适用于较小的储罐液位测量，通过多个测量平板或孔径在液体表面上推导液位高度。
21种液位计工作原理及常见故障分析液位计是用来测量容器内液体或粉状物料的液位或固位高度的仪器。
液位计的工作原理有许多种，下面将介绍其中的21种，并对常见故障进行分析。
液位计的工作原理如下：1.气动液位计:利用气体的压力变化来测量液位的高度，通常包括闭式气体液位计和开式气体液位计。
2.泡沫液位计:通过酒精和表面活性剂的混合物，将液位上升到观测设备。
当液位上升时，显示设备显示气泡的数量。
3.振动液位计:通过发射声波或机械振动，并测量液体反射或吸收声波或振动的时间来测量液位高度。
4.磁性液位计:利用磁性浮子内部的金属块与磁力耦合，来测量液位高度。
5.水密液面计:通过膨胀传感器和一个浮球，来测量液位的高度。
6.启闭器液位计:利用微动开关或霍尔传感器来测量液位的高度。
7.固体微波液位计:通过微波辐射来测量液位的高度。
8.麦克风液位计:利用液体池中的声音反射来测量液位的高度。
9.指针式液位计:通过一个浮子连接到一根细长的杆，杆上有一个指针，指针随液位的上升和下降而移动，来测量液位的高度。
10.螺旋杆液位计:通过一个螺旋杆连接到一个浮子，刻度板上有数字或刻度，通过浮子的上升和下降来测量液位的高度。
11.滴答液位计:利用一个滴落的液滴，通过计时器和亮度传感器来测量液位的高度。
12.摆锤液位计:利用一个摆锤连接到一个杆，杆上有一个指示器，摆锤的运动在液位的上升和下降时移动指示器，来测量液位的高度。
13.光纤液位计:通过纤维光束的传输和反射来测量液位的高度。
14.阻抗液位计:利用液体与电极之间的电容变化来测量液位的高度。
15.压力液位计:利用液体的压力变化，通过压力传感器来测量液位的高度。
16.微分压力液位计:利用垂直管道两侧的液位压力差来测量液位的高度。
17.电导率液位计:利用液体的电导率变化来测量液位的高度。
18.导热液位计:利用液体与固体导热系数之间的差异来测量液位的高度。
19.热电阻液位计:利用液体的温度变化来测量液位的高度。
常用20种液位计工作原理详细解读，你知道几种？
2、浮球液位计
常用20种液位计工作原理详细解读，你知道几种？
3、钢带液位计
常用20种液位计工作原理详细解读，你知道几种？
4、雷达液位计
常用20种液位计工作原理详细解读，你知道几种？
5、磁致伸缩液位计
常用20种液位计工作原理详细解读，你知道几种？
6、射频导纳液位计
常用20种液位计工作原理详细解读，你知道几种？
7、音叉物位计
常用20种液位计工作原理详细解读，你知道几种？
8、玻璃板液位计（玻璃管液位计）
常用20种液位计工作原理详细解读，你知道几种？
10 、电容式液位计
常用20种液位计工作原理详细解读，你知道几种？
11 、智能电浮筒液位计
常用20种液位计工作原理详细解读，你知道几种？
12 、浮标液位计
常用20种液位计工作原理详细解读，你知道几种？
13 、浮筒液位变送器
常用20种液位计工作原理详细解读，你知道几种？
14 、电接点液位计
常用20种液位计工作原理详细解读，你知道几种？
15 、磁敏双色电子液位计
常用20种液位计工作原理详细解读，你知道几种？
16 、外测液位计
常用20种液位计工作原理详细解读，你知道几种？
17 、静压式液位计
常用20种液位计工作原理详细解读，你知道几种？
18 、超声波液位计
常用20种液位计工作原理详细解读，你知道几种？
19 、差压式液位计（双法兰液位计）
常用20种液位计工作原理详细解读，你知道几种？◎ 玻璃管液位计的安装和使用注意事项：
常用20种液位计工作原理详细解读，你知道几种？◎ 玻璃板液位计的安装使用注意事项：。
