JLS高压组合计量箱

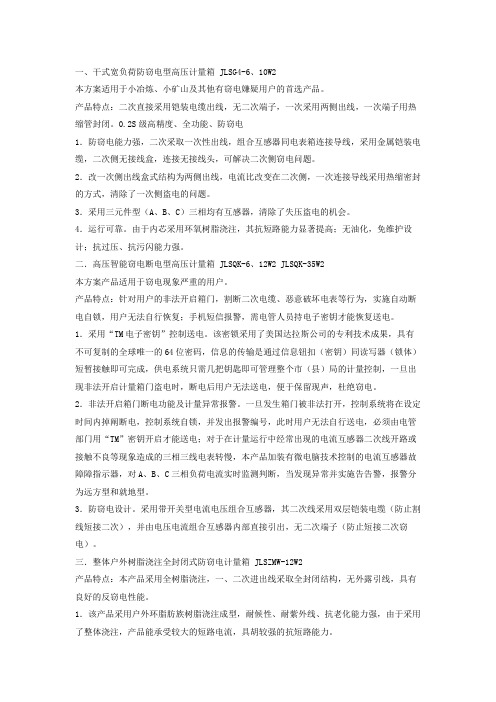

一、干式宽负荷防窃电型高压计量箱 JLSG4-6、10W2本方案适用于小冶炼、小矿山及其他有窃电嫌疑用户的首选产品。

产品特点：二次直接采用铠装电缆出线，无二次端子，一次采用两侧出线，一次端子用热缩管封闭。

0.2S级高精度、全功能、防窃电1．防窃电能力强，二次采取一次性出线，组合互感器同电表箱连接导线，采用金属铠装电缆，二次侧无接线盒，连接无接线头，可解决二次侧窃电问题。

2．改一次侧出线盒式结构为两侧出线，电流比改变在二次侧，一次连接导线采用热缩密封的方式，清除了一次侧盗电的问题。

3．采用三元件型（A、B、C）三相均有互感器，清除了失压盗电的机会。

4．运行可靠。

由于内芯采用环氧树脂浇注，其抗短路能力显著提高；无油化，免维护设计；抗过压、抗污闪能力强。

二．高压智能窃电断电型高压计量箱 JLSQK-6、12W2 JLSQK-35W2本方案产品适用于窃电现象严重的用户。

产品特点：针对用户的非法开启箱门，割断二次电缆、恶意破坏电表等行为，实施自动断电自锁，用户无法自行恢复；手机短信报警，需电管人员持电子密钥才能恢复送电。

1．采用“TM电子密钥”控制送电。

该密锁采用了美国达拉斯公司的专利技术成果，具有不可复制的全球唯一的64位密码，信息的传输是通过信息钮扣（密钥）同读写器（锁体）短暂接触即可完成，供电系统只需几把钥匙即可管理整个市（县）局的计量控制，一旦出现非法开启计量箱门盗电时，断电后用户无法送电，便于保留现声，杜绝窃电。

2．非法开启箱门断电功能及计量异常报警。

一旦发生箱门被非法打开，控制系统将在设定时间内掉阐断电，控制系统自锁，并发出报警编号，此时用户无法自行送电，必须由电管部门用“TM”密钥开启才能送电；对于在计量运行中经常出现的电流互感器二次线开路或接触不良等现象造成的三相三线电表转慢，本产品加装有微电脑技术控制的电流互感器故障障指示器，对A、B、C三相负荷电流实时监测判断，当发现异常并实施告告警，报警分为远方型和就地型。

J L S Z K-12W2高压预付费计量箱JLSZK-12W2预付费负控计量箱一、概述本产品适用交流50Hz、6-10kV三相电力系统中做预付费高压计量或负控使用，其主要特点是将计量用电流互感器、电压互感器、电源电压互感器及断电用真空负荷开关组装在一起，便于安装使用。

1.结构简介★本产品由高压真空负荷开关和电流、电压组合互感器及电表箱构成，电表箱内装有预付费电表及开关控制电路，具有结构简单、使用方便等特点；★本产品重量轻、结构紧凑，安装方便，结构设计简单、便于施工。

2. 主要功能特点★预付费、负控、计量控制功能①产品由高压开关、计量电压电流组合互感器、电源电压互感器及电表箱组成，电表箱内装有预付费电表及开关控制电路，具有结构简单、使用方便等特点。

②当用电客户的剩余电量或金额，在达到预付费电表所设定的预警电量或预警金额时，预付费计量箱能够声光报警来提醒用户购电；③重新购买电量刷卡后，自动合闸供电；④负控功能；负荷达到所设定值，自动跳闸。

★防窃电功能①非法开启箱门断电自锁采用全球唯一的ID码的TM密钥，当用户非法开启箱门时自动断电，用户不能自行恢复，需电管部门持专用的TM电密钥匙才能恢复供电。

②组合互感器无外露的二次端子，二次电缆直接从开关箱内出线并且采用金属铠装电缆，具有良好的防窃电性能。

③防强磁窃电、高频干扰窃电功能在电表箱计量表的下部加装防止静磁的“零高斯屏蔽腔”，保持电表内部为零高斯状态，即使电表在最严酷的磁场下，也不被干扰，同时在视窗上加装军工级的防高频干扰的镍钼合金网，使“停表器”无法穿透屏蔽网，干扰电表的CPU，这些防窃电技术再结合远程抄表的监控系统，可以取得非常理想的防窃效果。

★防雷击功能除了在预付费计量箱的一次侧加装避雷器防止雷电入侵外本型产品还在电压互感器的低压绕组采取了特殊措施，当低压侧有雷波侵入时，低压绕组首尾无压降，因此不会产生一次逆变过电压，从而保证了产品受雷的安全性，从实际运行效果来看极大地提高了产品的安全可靠性。

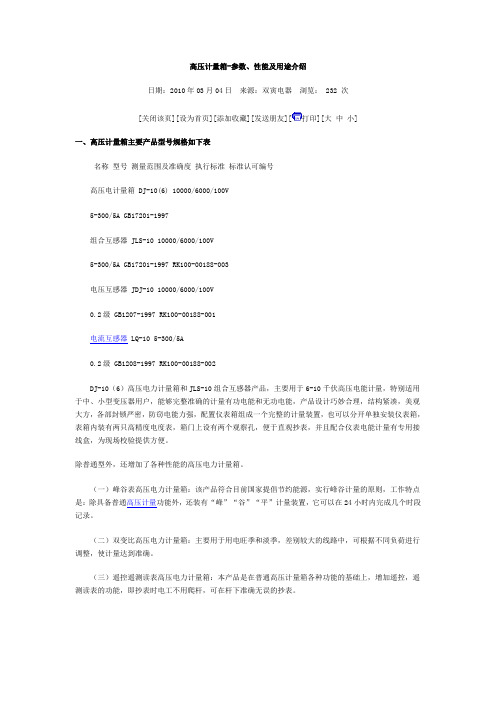

高压计量箱-参数、性能及用途介绍日期：2010年03月04日来源：双寅电器浏览： 232 次[关闭该页][设为首页][添加收藏][发送朋友][打印][大中小]一、高压计量箱主要产品型号规格如下表名称型号测量范围及准确度执行标准标准认可编号高压电计量箱 DJ-10(6 10000/6000/100V5-300/5A GB17201-1997组合互感器 JLS-10 10000/6000/100V5-300/5A GB17201-1997 RK100-00188-003电压互感器 JDJ-10 10000/6000/100V0.2级 GB1207-1997 RK100-00188-001电流互感器 LQ-10 5-300/5A0.2级 GB1208-1997 RK100-00188-002DJ-10（6）高压电力计量箱和JLS-10组合互感器产品，主要用于6-10千伏高压电能计量，特别适用于中、小型变压器用户，能够完整准确的计量有功电能和无功电能，产品设计巧妙合理，结构紧凑，美观大方，各部封锁严密，防窃电能力强，配置仪表箱组成一个完整的计量装置，也可以分开单独安装仪表箱，表箱内装有两只高精度电度表，箱门上设有两个观察孔，便于直观抄表，并且配合仪表电能计量有专用接线盒，为现场校验提供方便。

除普通型外，还增加了各种性能的高压电力计量箱。

（一）峰谷表高压电力计量箱：该产品符合目前国家提倡节约能源，实行峰谷计量的原则，工作特点是：除具备普通高压计量功能外，还装有“峰”“谷”“平”计量装置，它可以在24小时内完成几个时段记录。

（二）双变比高压电力计量箱：主要用于用电旺季和淡季，差别较大的线路中，可根据不同负荷进行调整，使计量达到准确。

（三）遥控遥测读表高压电力计量箱：本产品是在普通高压计量箱各种功能的基础上，增加遥控，遥测读表的功能，即抄表时电工不用爬杆，可在杆下准确无误的抄表。

（四）干式高压电力计量箱：本产品比普通型高压电力计量箱有较大的改进，除保持各种电气功能外，内部绝缘和散热不采用变压器油，这样排除了变压器油老化、换油、渗漏等弊端，同时保证高压计量箱的精度、性能、绝缘耐压达到国家标准要求，运行安全可靠，深受用户欢迎。

高压计量箱-参数、性能及用途介绍日期：2010年03月04日来源：双寅电器浏览： 232 次[关闭该页][设为首页][添加收藏][发送朋友][打印][大中小]一、高压计量箱主要产品型号规格如下表名称型号测量范围及准确度执行标准标准认可编号高压电计量箱 DJ-10(6) 10000/6000/100V5-300/5A GB17201-1997组合互感器 JLS-10 10000/6000/100V5-300/5A GB17201-1997 RK100-00188-003电压互感器 JDJ-10 10000/6000/100V0.2级 GB1207-1997 RK100-00188-001电流互感器 LQ-10 5-300/5A0.2级 GB1208-1997 RK100-00188-002DJ-10（6）高压电力计量箱和JLS-10组合互感器产品，主要用于6-10千伏高压电能计量，特别适用于中、小型变压器用户，能够完整准确的计量有功电能和无功电能，产品设计巧妙合理，结构紧凑，美观大方，各部封锁严密，防窃电能力强，配置仪表箱组成一个完整的计量装置，也可以分开单独安装仪表箱，表箱内装有两只高精度电度表，箱门上设有两个观察孔，便于直观抄表，并且配合仪表电能计量有专用接线盒，为现场校验提供方便。

除普通型外，还增加了各种性能的高压电力计量箱。

（一）峰谷表高压电力计量箱：该产品符合目前国家提倡节约能源，实行峰谷计量的原则，工作特点是：除具备普通高压计量功能外，还装有“峰”“谷”“平”计量装置，它可以在24小时内完成几个时段记录。

（二）双变比高压电力计量箱：主要用于用电旺季和淡季，差别较大的线路中，可根据不同负荷进行调整，使计量达到准确。

（三）遥控遥测读表高压电力计量箱：本产品是在普通高压计量箱各种功能的基础上，增加遥控，遥测读表的功能，即抄表时电工不用爬杆，可在杆下准确无误的抄表。

（四）干式高压电力计量箱：本产品比普通型高压电力计量箱有较大的改进，除保持各种电气功能外，内部绝缘和散热不采用变压器油，这样排除了变压器油老化、换油、渗漏等弊端，同时保证高压计量箱的精度、性能、绝缘耐压达到国家标准要求，运行安全可靠，深受用户欢迎。

JLSZK-12W2预付费负控计量箱一、概述本产品适用交流50Hz、6-10kV三相电力系统中做预付费高压计量或负控使用，其主要特点是将计量用电流互感器、电压互感器、电源电压互感器及断电用真空负荷开关组装在一起，便于安装使用。

1.结构简介★本产品由高压真空负荷开关和电流、电压组合互感器及电表箱构成，电表箱内装有预付费电表及开关控制电路，具有结构简单、使用方便等特点；★本产品重量轻、结构紧凑，安装方便，结构设计简单、便于施工。

2. 主要功能特点★预付费、负控、计量控制功能①产品由高压开关、计量电压电流组合互感器、电源电压互感器及电表箱组成，电表箱内装有预付费电表及开关控制电路，具有结构简单、使用方便等特点。

②当用电客户的剩余电量或金额，在达到预付费电表所设定的预警电量或预警金额时，预付费计量箱能够声光报警来提醒用户购电；③重新购买电量刷卡后，自动合闸供电；④负控功能；负荷达到所设定值，自动跳闸。

★防窃电功能①非法开启箱门断电自锁采用全球唯一的ID码的TM密钥，当用户非法开启箱门时自动断电，用户不能自行恢复，需电管部门持专用的TM电密钥匙才能恢复供电。

②组合互感器无外露的二次端子，二次电缆直接从开关箱内出线并且采用金属铠装电缆，具有良好的防窃电性能。

③防强磁窃电、高频干扰窃电功能在电表箱计量表的下部加装防止静磁的“零高斯屏蔽腔”，保持电表内部为零高斯状态，即使电表在最严酷的磁场下，也不被干扰，同时在视窗上加装军工级的防高频干扰的镍钼合金网，使“停表器”无法穿透屏蔽网，干扰电表的CPU，这些防窃电技术再结合远程抄表的监控系统，可以取得非常理想的防窃效果。

★防雷击功能除了在预付费计量箱的一次侧加装避雷器防止雷电入侵外本型产品还在电压互感器的低压绕组采取了特殊措施，当低压侧有雷波侵入时，低压绕组首尾无压降，因此不会产生一次逆变过电压，从而保证了产品受雷的安全性，从实际运行效果来看极大地提高了产品的安全可靠性。

带电检查电能高压计量箱装置接线的方法和步骤电能计量装置中单相电能表只有一组电磁元件,接线较为简单，出现接线错误时容易发现。

三相四线电能表可以看成由三只单相电能表所组成。

采用分相法即可检查接线的正确与否。

经电流互感器(TA)、电压互感器(TV)接入的三相三线电能表误接线的种类和几率较多，特别是当前农网改造中更换此类表计较多的实际情况，出现接线错误，往往不易判断，而且由于该类表计所计量的电量大，其影响和后果也严重。

现以此类电能表为例浅析接线检查的方法和步骤。

1 电压回路的接线检查（1）测量各二次回路的线电压：在测量Uab、Ubc、Uca时，其值应接近相等且为110V。

测量过程中如发现三组电压不相等，且数值相差较大时，说明TV有一、二次侧断线、熔丝烧断或绕组反接等情况。

①对于采用V/V接线的TV，如线电压中有0V、50V等情况出现时，可能是一次或二次断线。

有一组电压为170V时，说明有一台TV绕组极性反接。

②对于Yyn接线的TV，当测量线电压的值中有58V出现时，说明有一次断线或一台TV绕组极性反接现象。

③带有表计等负载进行测量时，出现二次断线时不论采用何种方式接线的TV,没断的两相之间电压值总为100V其它两组电压按负载阻抗分配。

（2)检查接地点确定相别，用一只电压表一端接地,另一端依次接电能表三个电压端钮，可以判断TV的接地情况。

①电压表三次均指100V，说明TV二次侧回路没有接地，构不成回路.②两次为100V，一次为0，说明可能是两台单相互感器V形连接，也可能是三只单相TV或一台三相五柱TV为Y形连接。

以上三种均可断定B相接地，为0的一相即为B相，根据相序可以定出A相和C相.③三次均指100/ V,说明TV是Y形连接且中性点接地，这种情况一时还不能定相别。

（3)测量三相电压的相序：它应符合接线图规定。

如测出的是逆相序，有功表虽然正转，但因有相序误差，除正弦无功表外，其它无功表都将反转，接线时要把它改为正相序。

高供电能计量装置验收校验经验谈涂新民阿克苏电力有限责任公司电能计量中心2011年7月18日目录摘要 (3)前言 (3)计量装置配置要求 (4)高压计量箱一次接 (5)计量二次回路接线材料及工艺要求 (6)电能表、负控终端及表箱的安装 (7).验收前应提交的技术资料 (8)电能表现场校验方法 (9)结束语 (10)参考文献 (10)作者简介 (11)接线示意图、 (12)计量验收现场校验反馈单 (16)高供电能计量装置验收校验经验谈摘要高供高计电能计量装置，由于准确度高，结构简单，安装方便，同时它可以明确产权分界点等优点，在电力系统得到了广泛的运用，随着社会经济的发展人门对电力的依赖越来越大，电力供需矛盾日益加大，为了适应于社会的需求，减少电力供需矛盾，对高供高计电能计量装置的验收合格与否，是关系到用户能否及时用上电，显得十分突出，同时也是为避免因电能计量装置验收不合格，用户未及时用上电在社会造成负面影响。

，体现人民电业为人民的宗旨越来越得到各级领导的重视，笔者根据DT/T448-2000电能计量装置的规程（即448规程）的要求，结合现场验收、校验实际，为维护企业和用户利益，体现电能计量公平、公正、合理的原则，从各个方面的结合对高供高计电能计量装置的安装、验收、首检实际谈谈自己心得，望同仁指正。

，关键词：装置、防窃电、措施安全前言电力体制改革和发展也随之深化计量结果是否准确、可靠、真实,直接关系到双方的经济利益，特别是在市场经济条件下，由于原来计量装置安装、管理不规范导致不法用户大量窃电，严重损害供电企业利益，所以各局对计量装置的改造更显得紧迫，我们电能计量中心人员是电能计量的专业队伍，在公平、公正、合理的原则下求真务实，通过对电能计量装置规程的规范学习，认真向施工方宣传宣贯，提升施工方电能计量装置安装、验收、现场首检一次性通过，即节约人力资源又使用户及时用上电，同时增加供电量创造条件。

1.计量装置配置要求：1.1电能表应选用多功能电子式电能表（带有485通讯接口），准确度等级有功1级、无功2级，电压3×100V、电流3×1.5（6）A。

高压电力计量箱安装使用说明The following text is amended on 12 November 2020.高压电力计量箱安装使用说明一、JLS-10(6)系列高压电力计量箱(组合互感器)适用于环境气温-25℃～40℃，湿度≤90%，无腐蚀，无易燃，无爆炸性气体的场所。

二、该产品安装在电力变压器的高压一侧分支线路上做电能计量使用。

三、安装前必须做如下检查：(1)高压瓷瓶完好无裂纹。

(2)各部螺丝是否紧固，二次接线是否牢固。

(3)绝缘电阻测定：a 一次对二次及地：≥1000M Ωb 二次对地：≥500m Ω(4)工频耐压实验：a 一次对二次及地：10kV计量箱38kV/一分钟6kV计量箱28kV/一分钟b 二次对地：2kV/一分钟四、高压计量箱安装前应试验合格，配置相应电压等级的氧化锌避雷器或阀式避雷器，其接地电阻≤10 Ω。

五、接线应辨明电网电源的相序A、B、C与高压电力计量箱一次导电端子的相序A、B、C各相分别对应连接（必须是正相序）方可投入运行。

六、高压电力计量箱应水平安装，电度表位置应垂直，不得任意倾斜，箱体外壳和互感器二次绕组应可靠接地。

七、高压电力计量箱装好后，应带负荷进行试验观查，看有功、无功电度表转动是否正常或调试遥测抄表各项功能是否正常，经过全面检查试验合格后，方可正式投入运行。

八、对运行中的高压电力计量箱，根据有关规程必须定期检查和预防性试验，每年一次，若发现有抄表不正常现象或其他缺，应做处理后再继续运行。

九、高压电力计量箱保存期间注意防潮。

十、高压电力计量箱接线如附图一附图一：(1)通电检查：a 接线盒2、3短路，电度表转速约减半，证明A相电流互感器正常，同时6、7短路，电度表停转，证明C相电流互感器正常。

b 1、5、9分别是A、B、C二次100伏电压，断开可检查电压互感器，断开两表停，接上转，证明电压互感器正常。

c 通过接线盒接线端子可接入专用测量仪器，现场检验高压电力计量箱是否运行正常和准确度，变动二次接线注意防止CT开路！PT短路！(2)停电检查：a 断开1、5、9上下联片，用直流法现场检查电压互感器极性。
