国家电网公司集中规模招标采购国家电网公司山东省电力公司技术规范书固化低压计量箱（单相，非金属）专用技术规范（06GH-500135981-00001）招标文件2019年3月一、通用要求结合山东电力系统的实际，对相关内容进行了明确、并提出了部分补充内容，这些内容与国家电网公司颁布的技术规范及招标技术规范书有同样的法律效力。

凡是在《低压计量箱采购标准第1部分》通用技术规范、专用技术规范、《低压计量箱技术规范》Q／GDW11008-2013中与本补充说明不一致的条款，以本补充说明为准。

三、备品备件供货表四、明确补充技术要求1.计量箱采用《低压计量箱技术规范》Q／GDW11008-2013中相应的图纸，计量箱外壳几何尺寸误差应不超过5mm。

2.电能表接插件(2)电能表插入后，电能表的表尾盖应能够自由开启和单独施加封印。

(3)考虑到电能表送电后的运行维护，应能够在电能表不停电的情况下进行更换电能表(即更换电能表时不给用电客户停电)，电能表接插件的火线进出端、零线进出端应能够手动短接。

3.计量箱壳体内部(或外部)、箱门门板内部(或外部)的明显部位均应有生产厂家的名称全称，生产厂家名称应与壳体、门板在注塑时同步一次成型，禁止采用粘贴或印刷方式。

4.多表位计量箱采用带挂鼻平面把手锁，1表位计量箱采用挂锁。

锁鼻应采用58黄铜电镀镍铬合金或304不锈钢，锁鼻厚度6±0.2m，锁鼻孔直径7±0.2m，螺丝孔深度不小于8 mm,螺丝采用国标M3不锈钢螺丝，长度为8 mm。

锁鼻损坏后应有便于更换的措施。

锁鼻具体尺寸见下图:5.视窗应采用透明度好、阻燃、防紫外线的聚碳酸酯（PC）材料（不应使用回收料）。

视窗与箱门应无缝紧密结合，外部无固定螺钉。

同1排电能表共用一个视窗。

视窗应设置防晒盖，防晒盖应能自由落下且有防风的结构措施及散热措施，装拆方便。

6.计量箱内所有部件的绝缘材料（电能表接插件、分线端子排外年壳等）均应阻燃，能通过《低压计量箱技术规范》Q／GDW11008-2013中第7.2.1.3的试验。

低压电能计量箱技术规范
编辑整理：
尊敬的读者朋友们：
这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（低压电能计量箱技术规范）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为低压电能计量箱技术规范的全部内容。

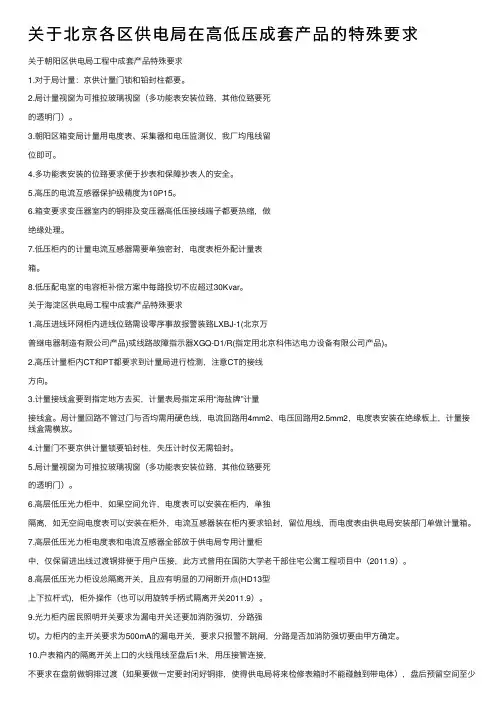

关于北京各区供电局在⾼低压成套产品的特殊要求关于朝阳区供电局⼯程中成套产品特殊要求1.对于局计量：京供计量门锁和铅封柱都要。

2.局计量视窗为可推拉玻璃视窗（多功能表安装位臵，其他位臵要死的透明门）。

3.朝阳区箱变局计量⽤电度表、采集器和电压监测仪，我⼚均甩线留位即可。

4.多功能表安装的位臵要求便于抄表和保障抄表⼈的安全。

5.⾼压的电流互感器保护级精度为10P15。

6.箱变要求变压器室内的铜排及变压器⾼低压接线端⼦都要热缩，做绝缘处理。

7.低压柜内的计量电流互感器需要单独密封，电度表柜外配计量表箱。

8.低压配电室的电容柜补偿⽅案中每路投切不应超过30Kvar。

关于海淀区供电局⼯程中成套产品特殊要求1.⾼压进线环⽹柜内进线位臵需设零序事故报警装臵LXBJ-1(北京万普继电器制造有限公司产品)或线路故障指⽰器XGQ-D1/R(指定⽤北京科伟达电⼒设备有限公司产品)。

2.⾼压计量柜内CT和PT都要求到计量局进⾏检测，注意CT的接线⽅向。

3.计量接线盒要到指定地⽅去买，计量表局指定采⽤“海盐牌”计量接线盒。

局计量回路不管过门与否均需⽤硬⾊线，电流回路⽤4mm2、电压回路⽤2.5mm2，电度表安装在绝缘板上，计量接线盒需横放。

4.计量门不要京供计量锁要铅封柱，失压计时仪⽆需铅封。

5.局计量视窗为可推拉玻璃视窗（多功能表安装位臵，其他位臵要死的透明门）。

6.⾼层低压光⼒柜中，如果空间允许，电度表可以安装在柜内，单独隔离，如⽆空间电度表可以安装在柜外，电流互感器装在柜内要求铅封，留位甩线，⽽电度表由供电局安装部门单做计量箱。

7.⾼层低压光⼒柜电度表和电流互感器全部放于供电局专⽤计量柜中，仅保留进出线过渡铜排便于⽤户压接，此⽅式曾⽤在国防⼤学⽼⼲部住宅公寓⼯程项⽬中（2011.9）。

8.⾼层低压光⼒柜设总隔离开关，且应有明显的⼑闸断开点(HD13型上下拉杆式)，柜外操作（也可以⽤旋转⼿柄式隔离开关2011.9）。

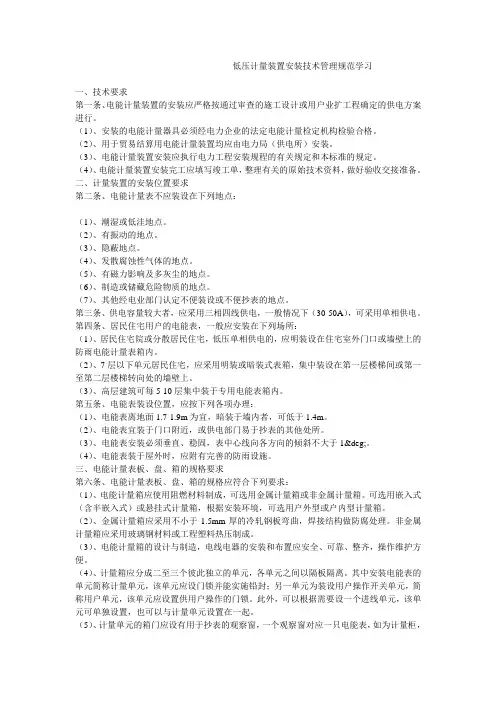

低压计量装置安装技术管理规范学习一、技术要求第一条、电能计量装置的安装应严格按通过审查的施工设计或用户业扩工程确定的供电方案进行。

（1）、安装的电能计量器具必须经电力企业的法定电能计量检定机构检验合格。

（2）、用于贸易结算用电能计量装置均应由电力局（供电所）安装。

（3）、电能计量装置安装应执行电力工程安装规程的有关规定和本标准的规定。

（4）、电能计量装置安装完工应填写竣工单，整理有关的原始技术资料，做好验收交接准备。

二、计量装置的安装位置要求第二条、电能计量表不应装设在下列地点：（1）、潮湿或低洼地点。

（2）、有振动的地点。

（3）、隐蔽地点。

（4）、发散腐蚀性气体的地点。

（5）、有磁力影响及多灰尘的地点。

（6）、制造或储藏危险物质的地点。

（7）、其他经电业部门认定不便装设或不便抄表的地点。

第三条、供电容量较大者，应采用三相四线供电，一般情况下（30-50A），可采用单相供电。

第四条、居民住宅用户的电能表，一般应安装在下列场所：（1）、居民住宅院或分散居民住宅，低压单相供电的，应明装设在住宅室外门口或墙壁上的防雨电能计量表箱内。

（2）、7层以下单元居民住宅，应采用明装或暗装式表箱，集中装设在第一层楼梯间或第一至第二层楼梯转向处的墙壁上。

（3）、高层建筑可每5-10层集中装于专用电能表箱内。

第五条、电能表装设位置，应按下列各项办理：（1）、电能表离地面1.7-1.9m为宜，暗装于墙内者，可低于1.4m。

（2）、电能表宜装于门口附近，或供电部门易于抄表的其他处所。

（3）、电能表安装必须垂直、稳固，表中心线向各方向的倾斜不大于1°。

（4）、电能表装于屋外时，应附有完善的防雨设施。

三、电能计量表板、盘、箱的规格要求第六条、电能计量表板、盘、箱的规格应符合下列要求：（1）、电能计量箱应使用阻燃材料制成，可选用金属计量箱或非金属计量箱。

可选用嵌入式（含半嵌入式）或悬挂式计量箱，根据安装环境，可选用户外型或户内型计量箱。

关于采用国网技术规范计量箱需要的准备工作为下一步采用国网公司发布的《低压计量箱技术规范》Q／GDW 11008-2013采购低压计量箱，需提前做好以下几项准备工作：一、确定山东省公司选用的计量箱规格国网公司发布的《低压计量箱技术规范》，为适应全国网系统各省公司的实际使用情况，从箱体材质、表位数、表位排列、进出线方式、开关导线配置等方面考虑，涵盖了许许多多种计量箱规格（型式规格达到数百种之多）。

为方便低压计量箱的质量验收、安装运输、维护管理，选用的计量箱整体尺寸不宜太大、规格型号不宜太多，结合省公司以前的技术规范和各单位近几年来实际情况，从表位数量方面，建议选用以下10种规格的计量箱：1．单相表计量箱1、2、4、6、9表位。

其中6表位计量箱有两种排列方式：2排布置、3排布置。

2．三相表直接接入计量箱1、2表位。

3．三相表经互感器接入计量箱1、2表位。

从计量箱箱体材料方面，建议选用“聚碳酸酯树脂+丙烯腈-丁二烯-苯乙烯树脂”，简称“PC+ABS(阻燃)”。

考虑各单位实际，也可选用“奥氏体非导磁不锈钢冷轧钢板”，简称“非导磁不锈钢”二、申请补充ERP系统中计量箱物料编码目前ERP系统计量箱物料编码比较乱，且物料描述不明确，很容易造成各单位提报采购申请人员报错物料，应重新梳理计量箱物料编码，重新建立新的计量箱物料编码，物料描述应准确清晰，包括表位数量、排列方式、箱体具体材质(而不中简单的分为“金属”、“非金属”)。

山东省公司计量箱计量箱材质应仅限于以下两种：1.聚碳酸酯树脂+丙烯腈-丁二烯-苯乙烯树脂，简称“PC+ABS(阻燃)”。

2.奥氏体非导磁不锈钢冷轧钢板，简称“非导磁不锈钢”。

新的计量箱物料建立后，原有的计量箱物料编码应禁用，以防各单提报错误，给招标带来不必要的麻烦。

三、修改低压计量箱招标规范书技术专用部分国网公司发布的《低压计量箱技术规范》，许多技术要求是选择项，比如计量箱材质、进出线方式、表位排列方式、电能表接插件型式等，还有些要求不是很明确，因此需要结合选用的计量箱规格型式，修改低压计量箱招标规范书技术专用部分，提出明确要求，以适合省公司统一管理。

国家电网公司集中规模招标采购国家电网公司总部低压计量箱固化技术规范书（9906-500116195-00024）招标文件2016年5月专用技术规范1三相计量箱标准技术参数除满足以下标准技术参数外，投标产品应满足《低压计量箱采购标准第1部分》通用技术规范（通用技术规范在国家电网公司电子商务平台下载）。

计量箱技术参数表是标的货物的基础技术特性要求，在招投标过程中，投标人应该依据招标文件，对技术参数表中标准参数值做出响应。

投标人应认真逐项填写以下表格中保证值（不劣于标准值），不能空格，也不能以“响应”两字代替保证值，不允许改动招标人标准值。

序号项目单位标准参数值投标人保证值1. 表位数个见物料描述投标人填写2. 整体式计量箱排布方式—1行排布；投标人填写3. 箱体材质—见物料描述投标人填写4. 分户出线额定电流 A 见物料描述投标人填写5. 安装方式—见物料描述投标人填写6. 结构—整体式投标人填写7. 是否预留采集器位置—预留采集器位置投标人填写8. 接插件型式—间隙式投标人填写9. 接入方式—经互感器接入投标人填写10. 负控方式—内控/外控（＞60A用外控）投标人填写11. 外控开关合闸模式—手动或自动投标人填写12. 强弱电分隔式线槽—有/无（整体式多表位计量箱选有）投标人填写13. 耐压等级V ≥2500 投标人填写14. 绝缘电阻Ω/V ≥1000 投标人填写15. 保护电路有效电阻Ω≤0.1 投标人填写16. 电气间隙、爬电距离mm 电气间隙≥5.5mm，爬电距离≥6.3mm。

投标人填写17. 电能表端子温升K ≤60（额定电流≤60A）；≤70（额定电流≥80A）投标人填写18. 塑壳断路器温升K ≤70 投标人填写19. 小型断路器、隔离开关温升K ≤60（额定电流≤60A）；≤65（额定电流≥80A）投标人填写20. 出线开关型式及规格参数—4P-60A-25kA；4P-80A-25kA；4P-100A-25kA；4P-160A-35kA；4P-200A-35kA；4P-250A-35kA；投标人填写21. 进线开关型式及规格参数—3P-60A-25kA；3P-80A-25kA；3P-100A-25kA；3P-160A-35kA；3P-200A-35kA；3P-250A-35kA；投标人填写22. 布导线截面积mm260A选16；80A选25；100A选35；150A选70；200A选95；250A选150；投标人填写23. RS485通讯/控制导线截面积mm2≥2×0.4 投标人填写24. RS485及控制线连接方式—间隙配合插拔连接投标人填写25. 箱体防护等级—≥IP34D 投标人填写26. 电能表定位措施—有投标人填写27. 箱体天线引出措施—金属箱体有，非金属箱体无投标人填写28. 外壳几何尺寸（长*宽*高）mm 满足采购标准通用要求投标人填写2单套产品组件、材料配置表组件、材料配置表包括元件名称、规格型式参数、单位、数量和产地、品牌等信息，具体内容和格式根据招标项目情况参照下表进行编制，品牌、型式（普通/负控、合闸方式）、型号、主要参数必须填写清楚、完整。

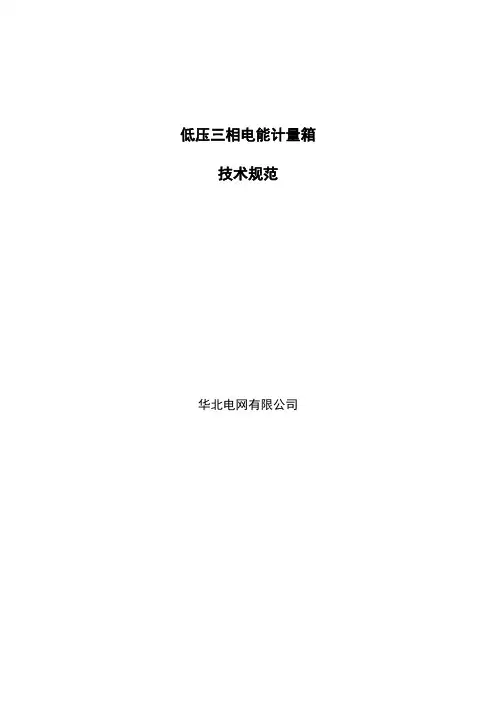

低压三相电能计量箱技术规范华北电网有限公司目录1范围....................................................... 错误!未定义书签。

2规范性引用文件 ............................................. 错误!未定义书签。

3术语和定义 ................................................. 错误!未定义书签。

4分类....................................................... 错误!未定义书签。

5技术要求................................................... 错误!未定义书签。

6试验....................................................... 错误!未定义书签。

7标志、包装、贮存和运输、文件资料............................ 错误!未定义书签。

8采购要求................................................... 错误!未定义书签。

9验收....................................................... 错误!未定义书签。

附表低压三相电能计量箱采购要求................................ 错误!未定义书签。

附件A 三相智能电能表外形尺寸 .................................. 错误!未定义书签。

附件B 集中器外形尺寸.......................................... 错误!未定义书签。

附件C 专变采集终端外形尺寸 .................................... 错误!未定义书签。

1 总则1.0.1为使低压配电设中，做到保障人身和财产安全、节约能源、技术先进、功能完善、经济合理、配电可靠和安装运行方便，制订本规范。

1.0.2本规范适用于新建、改建和扩建工程中的交流、工频1000V 及以下的低压配电设计。

1.0.3低压配电设计除应符合本规范外，尚应符合国家现行有关标准的规定。

2 术语2.0.1预期接触电压 prospective touch voltage人或动物尚未接触到可导电部分时，可能同时触及的可导电部分之间的电压。

2.0.2约定接触电压限值 conventional prospective touchvoltage limit在规定的外界影响条件下，允许无限定时间持续存在的预期接触电压的最大值。

2.0.3直接接触 direct contact人或动物与带电部分的电接触。

2.0.4间接接触 indirect contact人或动物与故障状况下带电的外露可导电部分的电接触。

2.0.5直接接触防护 protection against indirect contact无故障条件下的电击防护。

2.0.6间接接触防护 protection against indirect contact单一故障条件下的电击防护。

2.0.7附加防护 additional protection直接接触防护和间接接触防护之外的保护措施。

2.0.8伸臂范围 arm’s reach从人通常站立或活动的表面上的任一点延伸到人不借助任何手段，向任何方向能用手达到的最大范围。

2.0.9外护物 enclosure能提供与预期应用相适应的防护类型和防护等级的外罩。

2.0.10保护遮栏 protective barrier为防止从通常可能接近方向直接接触而设置的防护物。

2.0.11保护阻挡物 protective obstacle为防止无意的直接接触而设置的防护物。

2.0.12电气分隔 electrical sepation将危险带电部分与所有其他电气回路和电气部件绝缘以及与地绝缘，并防止一切接触的保护措施。

低压三相电能计量箱技术规范华北电网有限公司目录1范围....................................................... 错误!未定义书签。

2规范性引用文件 ............................................. 错误!未定义书签。

3术语和定义 ................................................. 错误!未定义书签。

4分类....................................................... 错误!未定义书签。

5技术要求................................................... 错误!未定义书签。

6试验....................................................... 错误!未定义书签。

7标志、包装、贮存和运输、文件资料............................ 错误!未定义书签。

8采购要求................................................... 错误!未定义书签。

9验收....................................................... 错误!未定义书签。

附表低压三相电能计量箱采购要求................................ 错误!未定义书签。

附件A 三相智能电能表外形尺寸 .................................. 错误!未定义书签。

附件B 集中器外形尺寸.......................................... 错误!未定义书签。

附件C 专变采集终端外形尺寸 .................................... 错误!未定义书签。

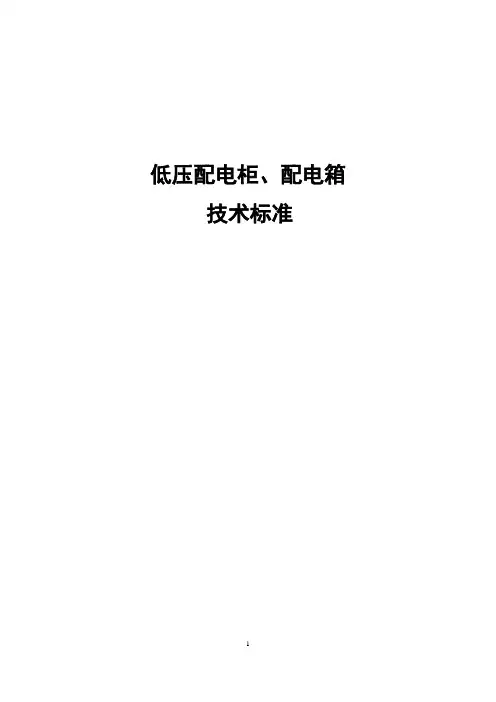

低压配电柜、配电箱技术标准1通用技术要求1.1所有高低压开关柜、配电箱（柜）必须有型式试验报告和国家质量认证中心出具的CCC、CQC证书。

1.2所有高低压开关柜、配电箱（柜）必须在项目所在地供电公司备案（若实行备案制度），并满足所在地电力系统的运行要求。

1.3所有高低压开关柜、配电箱（柜）必须严格按照国家标准、行业标准、设计图纸制造，并满足项目所在地供电公司的验收标准。

1.4高低压开关柜、配电箱（柜）内采用的元器件须满足或高于设计图纸的技术参数要求，所有元器件须有CCC、CQC认证或试验报告。

1.5 高低压开关柜、配电箱（柜）内的元器件须在指定的品牌库中选择，所有元器件须是全新的正品。

元器件参数要求专项技术要求如与制定品牌不一致的，以指定品牌及图纸设计优先考虑。

1.6 高低压开关柜、配电箱（柜）内的柜体（箱体）应按照国家标准或者行业标准制作，柜体的外形尺寸，机械强度，材质，料厚等须满足标准要求。

材料须选用国内大型钢厂的板材或者进口板材，并提供材质证明文件。

1.7高低压开关柜、配电箱（柜）内的壳体表面应采用静电喷涂处理，敷铝锌板、镀锌板等除外。

静电喷涂前，材料须经过严格的脱脂、除锈、磷化、钝化处理，保证表面的防锈防腐能力。

涂料颜色建议为灰白色，特殊情况与施工现场沟通后确定。

1.8高低压开关柜、配电箱（柜）内的所有母线应选用T2铜排（纯度99.9%以上），母线应外加热缩套管标明相序。

母线规格、加工及安装工艺应符合国家标准、行业标准及项目所在地供电公司的要求。

所有铜母线应制作完成试装无误后再进行镀锡处理，并确保所有外表面（含剪切面、冲孔面等）要均匀镀锡，确保母线的防氧化性能。

1.9 高低压开关柜、配电箱（柜）内的所有电线、电缆应采用国内大厂生产的国标产品，严禁采用非标的电线、电缆。

1.10设备制造商应有完善的质量检测手段和质量保证体系，所有高低压开关柜、配电箱（柜）必须严格按照质量保证体系要求，做好关键原材料检验、过程检验、例行检验工作，整理汇总各环节的质检记录文件，做为产品出厂合格证明文件的一部分。

国家电网公司企业标准Q / GDW 11008 — 2013低压计量箱技术规范Technical specification for low-voltage metering cabinet2014-01-16发布2014-01-16实施国家电网公司发 布Q/GDW ICS 29.240Q / GDW11008 — 2013目 次1范围 (1)2规范性引用文件 (1)3术语和定义 (2)4计量箱分类 (2)5型号与命名 (3)6要求 (3)7试验 (17)8检验规则 (21)9包装、贮存、运输 (22)附录A（规范性附录）多表位计量箱和箱组式计量箱总电流计算 (25)附录B（规范性附录）计量箱成套配置及型式表 (26)附录C（资料性附录）计量箱订货信息内容 (28)附录D（资料性附录）计量箱选型与安装 (29)附录E（规范性附录）单表位计量箱外观尺寸及电气图 (31)附录F（资料性附录）多表位计量箱基本结构、尺寸、布局示意图 (62)附录G（资料性附录）多表位计量箱参考图 (68)附录H（规范性附录）计量箱封印孔、封印螺钉及读写区域尺寸规范 (142)附录I（资料性附录）过盈配合接插件型式结构图 (145)附录J（资料性附录）开关外形尺寸图 (169)附录K（资料性附录）进线端子外形尺寸图 (172)编制说明 (173)IQ / GDW11008— 2013II前 言为规范统一公司低压计量箱技术要求和试验方法，提高低压计量箱管理水平，特编制本标准。

本标准编制过程中，在基于低压成套开关设备和控制设备等相关国家标准的基础上，广泛汲取和借鉴公司系统各单位低压计量箱多年来的运行使用经验，保证标准指标科学合理及低压计量箱验收、现场安装运行等环节的高效便捷。

本标准由国家电网公司营销部提出并解释；本标准由国家电网公司科技部归口；本标准起草单位：国网江苏省电力公司，国网北京市电力公司、中国电力科学研究院、国网山东省电力公司、国网河南省电力公司、国网上海市电力公司、国网福建省电力有限公司、国网重庆市电力公司、国网黑龙江省电力公司、国网四川省电力公司、陕西省电力公司、安徽南瑞中天电力电子有限公司本标准主要起草人：穆小星、黄奇峰、李冀、吴小林、杜蜀薇、杜新纲、葛得辉、张蓬鹤、钱立军、徐晴、徐高升、高振龙、范国平、彭楚宁、周晖、何志强、秦楠、邵淮岭、蒋小波、翟锦奎、王喜峰、任晓临、郭志伟、冯凌、焦振海、郑安刚、李毅、王颖、何培东、步志文、冯国峥。

电能计量箱通用技术规范前言本规范结合本地区实际，对国家电网公司《Q／GDW 347-2009 <电能计量装置通用设计>》的相关条款的细化补充，规定了220伏/380伏电能计量箱的设计原则和技术要求，提出了电能计量箱典型设计方案，作为温州电力局范围内新建、改建、扩建电力工程的设计，电能计量装置设计审查、验收的依据。

1范围本技术规范适用于温州电力局范围内新建、改建、扩建电力工程中使用的220伏/380伏嵌入式、悬挂式电能计量箱。

2引用标准GB7251〃1-2005 《低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备》GB7251〃3-2006《低压成套开关设备和控制设备第三部分：对非专业人员可进入现场的低压成套开关设备和控制设备―配电板的特殊要求》JGJ16-2008《民用建筑电气设计规范》GB 10963.1-2005《家用及类似场所用过电流保护断路器第一部分：用于交流的断路器》GB/T 14048.1-2006《低压开关设备和控制设备第一部分：总则》GB/T 14048.2-2001《低压开关设备和控制设备低压断路器》GB/T 14048.3-2002 《低压开关设备和控制设备第三部分：开关、隔离器、隔离开关及熔断器组合电器》GB 4208-2008《外壳防护等级IP代码》DL/T448-2000《电能计量装置技术管理规程》DL/T825-2002《电能计量装置安装接线规则》Q/GDW347-2009《电能计量装置通用设计》Q/GDW355-2009《单相智能电能表型式规范》Q/GDW356-2009《三相智能电能表型式规范》DL/T 5137-2001《电测量及计量装置设计技术规范》Q/GDW 347-2009《电能计量装置通用设计》国家电网公司输变电工程通用设计.400伏电能计量装置分册国家电网公司输变电工程通用设计.220伏电能计量装置分册3术语和定义3.1户内电能计量箱：将计量单元及辅助单元等所有的电气设备及部件装设在一个固定安装的非金属封闭箱体内的计量装置,整体嵌入在建筑物户内墙体内，也可直接悬挂在建筑物的户内墙体上。

低压电能计量装置安装技术规范第一章概述1.1 目的和意义为统一全县低压电能计量装置建设标准，规范低压电能计量装置安装，全面完善一户一表工程，进一步提高供电可靠性和改善全县城乡居民生活用电质量，保证人身、设备、配电网系统安全，保护消费者合法权益，根据国家和电力行业有关规程规定，结合全县城乡居民生活用电实际水平以及城乡环境综合治理的要求，特制定本技术规范。

1.2 主要原则坚持适应配电网和行业发展的原则。

低压电能计量装置的安装应考虑向智能化电网发展，设置必要的接口。

坚持效益与节约相结合的原则。

应兼顾技术性和经济性，既要保证电能计量装置准确可靠，又要注意经济效益，节约成本，防止过分追求高配置。

坚持实用性与先进性相结合的原则。

应采用成熟的技术和可靠的设备，确保各种方案的实用性，同时又要推广应用电能计量新技术。

坚持普遍性与典型性相结合的原则。

既要考虑不同辖区的实际条件，又要保证方案具有一定的代表性和典型性，能够指导本地区内低压电能计量装置的安装建设。

坚持统一性与灵活性相结合的原则。

既要保证方案标准统一，安装规范统一，又要保证功能划分合理，接口灵活，组合方式多样，便于使用。

第二章技术依据2.1 设计依据标准、规程、规范GB/T 13869-2008 用电安全导则GB/T 16934-1997 电能计量柜GB/T 50063-2008 电力装置的电测量仪表装置设计规范GB 50054-1995 低压供配电设计规范GB 14050-2008 系统接地的型式及安全要求GB 7251.1-2005 低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备GB 7251.3-2006 低压成套开关设备和控制设备第三部分：对非专业人员可进入现场的低压成套开关设备和控制设备—配电板的特殊要求GB 50171-1992 电气装置安装工程盘，柜及二次回路结线施工及验收规范GB 50303-2002 建筑电气工程施工质量验收规范GB 50096-2003 住宅设计规范GB 4208-2008 外壳防护等级（IP 代码）DL/T 448-2000 电能计量装置技术管理规程DL/T 825-2002 电能计量装置安装接线导则DL/T 5137-2001 电测量及电能计量装置设计技术规程DL/T 599-2005 城市中低压电网改造技术导则DL/T 621-1997 交流电气装置的接地DL/T 5131-2001 农村电网建设与改造技术导则DL/T 5202-2004 电能计量系统设计技术规程JB/T 5777.2-2002 电力系统二次回路控制及计量屏（柜、台）通用技术条件2.2 主要设备技术标准GB/T 17215.311-2008 交流电测量设备特殊要求第11 部分：机电式有功电能表（0.5、1 级和2 级）GB/T 17215.321-2008 交流电测量设备特殊要求第21 部分：静止式有功电能表（1 级和2 级）GB/T 18460.3-2001 IC 卡预付费售电系统第3 部分：预付费电度表DL/T 725-2000 电力用电流互感器订货技术条件DL/T 866-2004 电流互感器和电压互感器选择及计算导则DL/T 698-1999 低压电力用户集中抄表技术条件DL/T 645-2007 多功能电能表通信协议DL/T 743-2001 电能量远方终端Q/GDW 130-2005 电力负荷管理系统传输规约2.3 使用以上技术标准应考虑其版本升级情况。

计量箱内主元件技术文件
一、技术规范
1. 一般要求
计量箱内主要元件技术参数表是标的货物的基础技术特性要求，在招投标过程中，投标人应该依据招标文件，对技术参数表中标准参数值做出响应
2．设备运行条件
3 产品依据的标准
表1 技术参数响应表
表2 技术参数响应表RFID标签技术要求
二、招标范围
主要元件要求国内知名品牌。

三、包装，运输
1.包装必须能防雨、防潮、防磕碰，以确保在运输保管期间不被损坏。

2、验收，甲方按照提供乙方提供技术资料及相关标准货验收。

低压电能计量箱安装技术规范低压电能计量装置安装技术规范第一章概述1.1 目的和意义为统一全县低压电能计量装置建设标准，规范低压电能计量装置安装，全面完善一户一表工程，进一步提高供电可靠性和改善全县城乡居民生活用电质量，保证人身、设备、配电网系统安全，保护消费者合法权益，根据国家和电力行业有关规程规定，结合全县城乡居民生活用电实际水平以及城乡环境综合治理的要求，特制定本技术规范。

1.2 主要原则坚持适应配电网和行业发展的原则。

低压电能计量装置的安装应考虑向智能化电网发展，设置必要的接口。

坚持效益与节约相结合的原则。

应兼顾技术性和经济性，既要保证电能计量装置准确可靠，又要注意经济效益，节约成本，防止过分追求高配置。

坚持实用性与先进性相结合的原则。

应采用成熟的技术和可靠的设备，确保各种方案的实用性，同时又要推广应用电能计量新技术。

坚持普遍性与典型性相结合的原则。

既要考虑不同辖区的实际条件，又要保证方案具有一定的代表性和典型性，能够指导本地区内低压电能计量装置的安装建设。

坚持统一性与灵活性相结合的原则。

既要保证方案标准统一，安装规范统一，又要保证功能划分合理，接口灵活，组合方式多样，便于使用。

第二章技术依据2.1 设计依据标准、规程、规范GB/T 13869-2008 用电安全导则GB/T 16934-1997 电能计量柜GB/T 50063-2008 电力装置的电测量仪表装置设计规范GB 50054-1995 低压供配电设计规范GB 14050-2008 系统接地的型式及安全要求GB 7251.1-2005 低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备GB 7251.3-2006 低压成套开关设备和控制设备第三部分：对非专业人员可进入现场的低压成套开关设备和控制设备—配电板的特殊要求GB 50171-1992 电气装置安装工程盘，柜及二次回路结线施工及验收规范GB 50303-2002 建筑电气工程施工质量验收规范GB 50096-2003 住宅设计规范GB 4208-2008 外壳防护等级（IP 代码）DL/T 448-2000 电能计量装置技术管理规程DL/T 825-2002 电能计量装置安装接线导则DL/T 5137-2001 电测量及电能计量装置设计技术规程DL/T 599-2005 城市中低压电网改造技术导则DL/T 621-1997 交流电气装置的接地DL/T 5131-2001 农村电网建设与改造技术导则DL/T 5202-2004 电能计量系统设计技术规程JB/T 5777.2-2002 电力系统二次回路控制及计量屏（柜、台）通用技术条件2.2 主要设备技术标准GB/T 17215.311-2008 交流电测量设备特殊要求第11 部分：机电式有功电能表（0.5、1 级和2 级）GB/T 17215.321-2008 交流电测量设备特殊要求第21 部分：静止式有功电能表（1 级和2 级）GB/T 18460.3-2001 IC 卡预付费售电系统第3 部分：预付费电度表DL/T 725-2000 电力用电流互感器订货技术条件DL/T 866-2004 电流互感器和电压互感器选择及计算导则DL/T 698-1999 低压电力用户集中抄表技术条件DL/T 645-2007 多功能电能表通信协议DL/T 743-2001 电能量远方终端Q/GDW 130-2005 电力负荷管理系统传输规约2.3 使用以上技术标准应考虑其版本升级情况。

供电局对局计量产品的技术要求高压计量柜计量的要求：计量装置：柜内设电压互感器JDZ10-10C10/0.1KV0.2S级共2只，电流互感器LZZBJ9-10C3某/50.2S级10P10共2只，三相三线有功电度表共1只，三相三线无功电度表共1只，计量接线盒PJ-2共1只，设三相电度表活动支架共2只。

计量要求：采用供电局专用计量锁进行封闭式管理，单独设计量柜，电度表留位甩线。

低压计量装置计量的要求：一、高层住宅计量柜要求：a)光力柜设置三相总电流表及电压表和电源指示灯。

b)光力柜设置三相总隔离开关，且应有明显的刀闸断开点（HD12或QP），柜外操作。

c)光力柜设置总漏电断路器，一般壳架容量为400A整定电流315A,光柜一般为4个支路且四级漏电开关（300mA-500mA）,力柜总开关为漏电（300mA-500mA）只报警不跳闸信号引至值班室内，光力柜各支路出线图纸上应标明用途并与实际相符。

d)柜内N、PE母线应用色标明显区分，相对独立。

e)根据实际情况相应做好与消防部门的配合，消防接口信号引至端子排。

f)外形尺寸：800某2200某600（宽某高某深）（见设计图纸）。

g)柜内的母线和分支接线须用铜材，相序的排列是第一项A,第二项B,第三项C，从上到下，从左到右或从里到外。

导体、主母线及支线均采用矩形母线，并做绝缘处理。

h)电气净距，相间及相对地之间大于20mm。

i)柜内计量装置应采用封闭式计量管理，装表、验收后由计量人员上锁。

局供计量表、CT预留位置，计量CT精确等级为0.2级，计量回路中电流计量回路采用BV-4mm2分色硬导线，电压计量回路采用BV-2.5mm2分色硬导线，并使用专用计量接线盒接线。

二、多层住宅进线柜要求：a)接线方案方案一：由低压电缆分界箱供电至楼门总进线箱，每个单元门由一个塑壳断路器供电。

各单元出线的塑壳断路器，集中安装在楼门总进线箱内，参见图一、图四。

方案二：由低压电缆分界箱供电至住宅楼的每个单元门，每个单元门装设一个塑壳断路器，参见图二、图五。

（2011版）国家电网公司物资采购标准（电能计量卷电能计量箱册）电能计量箱专用技术规范（编号：）国家电网公司二〇一一年六月目录1 标准技术参数 (1)2 项目需求部分 (2)2.1 货物需求及供货范围一览表 (2)2.2 必备的备品备件、专用工具和仪器仪表供货表 (4)2.3 图纸资料提交单位 (4)2.4 工程概况 (4)2.5 使用条件 (5)2.6 项目单位技术差异表 (5)3 投标人响应部分 (6)3.1 投标人技术偏差表 (6)3.2 销售及运行业绩表 (6)3.3 推荐的备品备件、专用工具和仪器仪表供货 (6)3.4 最终用户的使用情况证明 (7)3.5 投标人提供的试验检测报告表 (7)3.6 投标人提供的鉴定证书表 (7)1 标准技术参数投标人应认真逐项填写标准技术参数（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。

如有差异，请填写表8 投标人技术偏差表。

表1 电能计量箱标准技术参数表序参数名称单位标准参数值投标人保证值号注1：项目单位对标准技术参数表中参数有差异时，可在项目需求部分的项目单位技术差异表中给出，投标人应对该差异表响应。

差异表与标准技术参数表中参数不同时，以差异表给出的参数为准。

2 项目需求部分2.1 货物需求及供货范围一览表表2 货物需求及供货范围一览表（打“★”的项目为主要技术参数,如不能满足要求，将被视为实质性不符合招标文件要求）单体电能计量箱：序号名称单位招标人要求投标人响应型号、规格、性能参数数量型号、规格、性能参数数量1 电能计量箱只单相电子式电能表只单相预付费电能表只单相机械式电能表只出线微型断路器个进线隔离开关个观察窗个铅封锁个防雨帽只电卡只招标人提供2 主要零部件及附件- 2 -整体组合电能计量箱：序号名称单位招标人要求投标人响应型号、规格、性能参数数量型号、规格、性能参数数量1 电能计量箱只单相电子式电能表(金属/非金属) 只单相预付费电能表(金属/非金属) 只单相机械式电能表(金属/非金属) 只电能信息采集与监控终端只出线分断路器个进线主断路器个观察窗个进线主开关分线母排根出线分开关室接地母排根招标人提供2 主要零部件及附件注：(1)本规范书范本箱体组件方式仅供参考，实际使用时，可根据具体工程调整组箱方案。
