淄博供电公司一户一表计量箱订货技术规范前言为适应城区一户一表计量改造的需要，规范和统一公司系统计量箱的订货，提高计量箱的技术水平和管理水平，保证一户一表计量箱的安全、可靠运行，依据集团公司有关标准制定。
本技术规范适用于淄博供电公司城区一户一表计量箱的订货及验收。
1. 使用范围及分类1.1 一户一表计量箱适用于淄博直供营业区内城区居民客户计量电能表的安装使用。
1.2 一户一表计量箱按表位数分为： 6、9、12、16表位四种基本规格。
根据现场需要，数据采集器、用于楼道灯计量的预付费表应安装在该表箱内。
1.3 表箱的应用原则1.3.1 6表位箱用于二层楼、每单元每层两户型的装表计量，箱内可装户表4只、公用表1只、采集器1只。
1.3.2 9表位箱用于3层楼、每单元每层两户型的装表计量（亦可用于2层楼、每单元每层三户型的装表计量），箱内可装户表6只、公用表1只、采集器1只。
（亦可用于3层楼、每单元每层三户型的装表计量，箱内可装户表9只）1.3.3 12表位箱用于4或5层楼、每单元每层两户型的装表计量，箱内可装户表8或10只、公用表1只、采集器1只。
1.3.4 16表位箱用于6或7层楼、每单元每层两户型的装表计量，箱内可装户表12或14只、公用表1只、采集器1只。
（亦可用于4层楼、每单元每层三户型的装表计量，箱内可装户表12只）1.3.5 特殊户型的居民楼的装表计量箱，可以在上述四种基本规格的基础上组合应用。
2. 计量箱的总体要求2.1 计量箱必须取得国家强制性产品认证（3C认证）。
2.2卧在墙体内的集中表箱可采用铁质表箱，铁板厚度不小于2㎜。
明装计量箱应采用高强度、阻燃、耐老化的绝缘材料制作，箱体厚度不小于2mm（12、16表位箱体厚度不小于3 mm）。
计量箱使用寿命大于15年。
2.3为便于管理，多表位单相表箱内的开关、电能表必须分别装设在独立的区域内，装设电能表、采集终端等的区域以下简称电能表室，装设开关的区域以下简称开关室，电能表室、开关室应分别装设单独开启的门，能够加挂专用锁和一次性防窃电施封锁，以便计量箱加锁封闭。

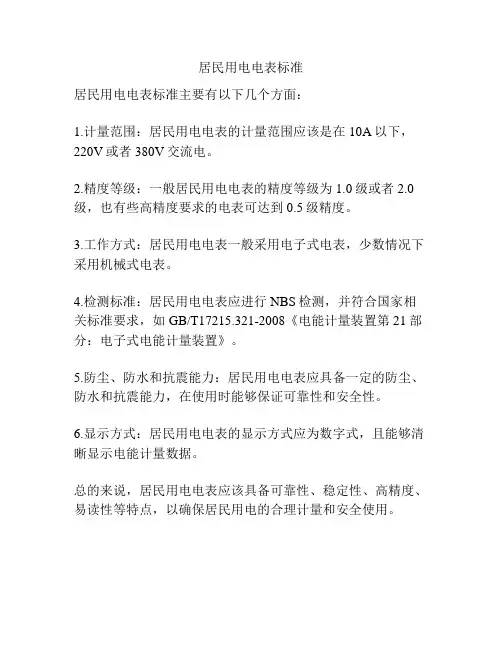

居民用电电表标准
居民用电电表标准主要有以下几个方面：
1.计量范围：居民用电电表的计量范围应该是在10A以下，220V或者380V交流电。
2.精度等级：一般居民用电电表的精度等级为1.0级或者2.0级，也有些高精度要求的电表可达到0.5级精度。
3.工作方式：居民用电电表一般采用电子式电表，少数情况下采用机械式电表。
4.检测标准：居民用电电表应进行NBS检测，并符合国家相关标准要求，如GB/T1721
5.321-2008《电能计量装置第21部分：电子式电能计量装置》。
5.防尘、防水和抗震能力：居民用电电表应具备一定的防尘、防水和抗震能力，在使用时能够保证可靠性和安全性。
6.显示方式：居民用电电表的显示方式应为数字式，且能够清晰显示电能计量数据。
总的来说，居民用电电表应该具备可靠性、稳定性、高精度、易读性等特点，以确保居民用电的合理计量和安全使用。
居民户表计量箱（6表位）技术规范书二○一○年十月此技术条件为我公司招标采购6表位户表居民计量箱技术条件一、使用环境条件1、海拔高度：≤2000米2、环境温度：-55℃∽+55℃3、最大日温差：45℃4、相对湿度：≤95%（在25℃时）5、日照强度：0.1W/cm2（风速5M/s时）6、最大风速：≤35m/s7、覆冰厚度（户外型）：10mm8、地震烈度：八度，地面水平加速度0.3g，地面垂直加速度0.15g，同时作用三个正弦波，安全系数不小于1.67。
9、安装方式：6表位全部为户外壁挂安装。
表箱在户外安装，表箱门应采用双门结构，外门全部封闭，内门开槽插卡，内门由用电管理部门加封。
10、污秽等级：III级11、防护等级：不低于IP54二、计量箱种类居民户表计量箱三、技术参数1、额定电压：250/40OV2、额定电流：100∽225A四、遵守的规程与规范GB 4208-1993 外壳防护等级（IP代码）GB 7251.1-2005 低压成套开关设备和控制设备第一部分：型式试验和部分型式试验成套设备GB 7251.3-2006 低压成套开关设备和控制设备第三部分：对非专业人员可进入现场的低压成套开关设备和控制设备—配电板的特殊要求GB/T 16934-1997 电能计量柜GB 50054-95 低压供配电设计规范GB 50096-2003 住宅设计规范GB 50171-1992 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB 50303-2002 建筑电气工程施工质量验收规范DL/T 448-2000 电能计量装置技术管理规程DL/T 599-2005 城市中低压电网改造技术导则DL/T 621-1997 交流电气装置的接地DL/T 825-2002 电能计量装置安装接线规则DL/T 5131-2001 农村电网建设与改造技术导则DL/T 5137-2001 电测量及电能计量装置设计技术规程DL/T 5202-2004 电能计量系统设计技术规程-3-五、箱体结构要求1、户外安装方式。

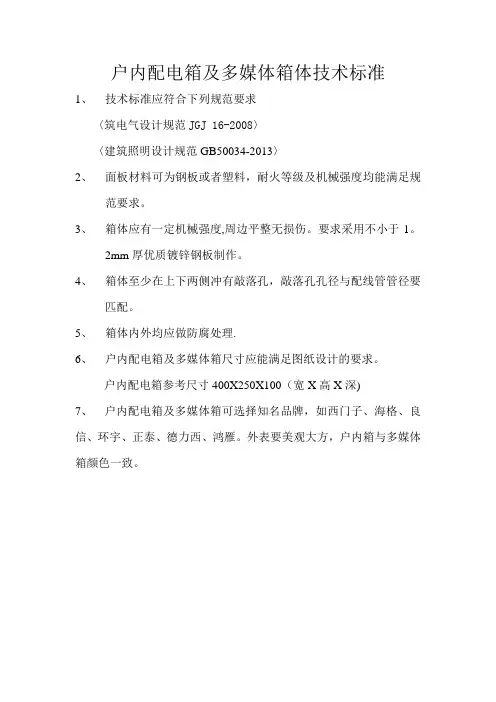

户内配电箱及多媒体箱体技术标准
1、技术标准应符合下列规范要求
〈筑电气设计规范JGJ 16-2008〉
〈建筑照明设计规范GB50034-2013〉
2、面板材料可为钢板或者塑料，耐火等级及机械强度均能满足规
范要求。
3、箱体应有一定机械强度,周边平整无损伤。
要求采用不小于1。
2mm厚优质镀锌钢板制作。
4、箱体至少在上下两侧冲有敲落孔，敲落孔孔径与配线管管径要
匹配。
5、箱体内外均应做防腐处理.
6、户内配电箱及多媒体箱尺寸应能满足图纸设计的要求。
户内配电箱参考尺寸400X250X100（宽X高X深)
7、户内配电箱及多媒体箱可选择知名品牌，如西门子、海格、良信、环宇、正泰、德力西、鸿雁。
外表要美观大方，户内箱与多媒体箱颜色一致。
电能计量箱技术规范（阻燃ABS材质）1 、总则1.1 本技术规范书适用于整体组合电能计量箱，它提出了该计量箱的功能设计、结构、性能、安装与试验等方面的技术要求。
1.2 需方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求与适用的标准，未对一切技术细则做出规定，也未充分引述有关标准与规范的条文，供方应提供一套满足本规范书与现行有关标准要求的高质量产品及其相应服务。
1.3 假如供方没有以书面形式对本规范书的条款提出异议，则意味着供方提供的设备（或者系统）完全满足本规范书的要求。
如有异议，不管是多么微小，都应在投标书“技术差异表”中加以全面描述。
1.4 本技术规范书经需供双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。
1.5 供方须执行现行国家标准与行业标准。
应遵循的要紧现行标准如下：1. GB7251.1-2005开关与操纵设备第1部分型式试验与部分型式试验成套设备；2． GB7251.3-2006开关与操纵设备第3部分对非专业人员可进入场地的低压成套开关设备与操纵设备—配电板的特殊要求；3. DL/T 448－2000 电能计量装置技术管理规程；4．GB/T 16934-1997 电能计量柜；5. DL/T 5137-2001 电测量及电能计量装置设计技术规程；6. GB50254-96 电气装置安装工程低压电器施工及验收规范；7. 《国家电网公司输变电工程通用设计400V电能计量装置分册》8. 《国家电网公司输变电工程通用设计220V电能计量装置分册》9. GB191 《包装储运图示标志》10. GB2681 《电工成套装置中的导线颜色》11. GB2682 《电工成套装置中的指示灯与按钮颜色》12. GB4028 《外壳防护等级的分类》13. GB7251 《低压成套开关设备》14. GBJ63 《电力装置的电测量仪表装置设计规范》15. JB3084 《电力传动操纵站的产品包装与运输规程》16. IEC947-1 《总则》17. GB/T14048.1《总则》18. IEC942-2 《低压断路器》19. GB14048.2 《低压断路器》20. IEC947-5-1 《机电式操纵电路电器》21. GB14048.5 《机电式操纵电路电器》22. DL447-91 《电能计量柜》23. GB50054-95 《低压配电设计规范》24. GB156-93 《标准电压》25. GB1048-89 《固体绝缘材料工频电气强度的试验方法》26. GB2900.1-82 《电工名词术语、基本名词术语》27. IEC255-21-1 振动试验标准28. IEC255-21-2 冲击与碰撞试验标准29. GB7251.3-97 低压成套装置30. GB4208-93 外壳防护等级31.GB17466-1998 《家用与类似用途固定或者电气装置电气附件外壳的通用要求》32.GB/T7267-2003 外型及安装尺寸33. 《国家电网公司输变电工程通用设计—220V电能计量装置分册》有矛盾时，按现行的技术要求较高的标准执行。
电表箱规范篇一：电表箱技术规范DFX-02~15：单相表计量箱有关要求（1）标识a）计量箱应有设备铭牌、出厂编号、出厂日期。
计量箱统一编号规则为：54+8位流水号。
计量箱编号由订货方提供。
b）计量室各观察窗下方和出线开关操作手柄最近处均应有客户标记位置。
c）国网公司企业标识,位于进线室门上部；安全警示标识位于进线室门中部；铭牌位于进线室门下部；供电服务热线95598标识，位于出线室门中部。
（2）箱体材质：聚炭非金属材料PC表5 箱体材料参照表（3）电器元件计量箱应设置分级保护，满足选择性、灵敏性要求。
塑壳断路器应符合GB/T 14048.2标准要求；单相断路器应符合GB 10963.1标准要求。
箱内电器元件应按国家有关规定通过强制认证（3C认证）（4）安装附件计量室内电能表所有安装支架及附件，应能满足同一类型不同型号的电能表安装，箱体安装应满足悬挂、嵌入、落地等安装方式。
（5）进出线a）表箱应有防雨措施。
b)每表配线的绝缘铜线不小于4mm2，RS485回路导线应不小于0.5mm2。
c）多表位计量箱内各电能表中性线应分表安装，不得共用。
d）计量箱内应采用绝缘阻燃的导线，色标应为：相线为黄绿红三色；零线为黑色；PE线为黄绿双色线。
e）进线单元爬电距离大于12mm，电气间隔大于10mm，出线单元爬电距离大于8mm。
f）进线开关室内应配置采集器使用的辅助端子。
g）计量箱内亦采用线槽布线，进出线独立分开，布线设计合理、工艺过关。
i)每个表位要有编号,应在计量表出线端的进户线上设置“产权分界点”标识。
（6）接地非金属箱内须预留PE端子，便于箱体与接地网可靠连接。
（7）外壳箱体必须为封闭结构，并有良好的通风散热结构设计，散热孔应具有防雨功能并设防护网，应采取防止非正常情况下外部异物插入触及带电导体的措施。
（8）功能室计量箱需分为进线室、计量室与出线室三个部分，进线室、计量室、出线开关室各个功能区之间需有必要的互锁逻辑关系，能够满足供电企业不同专业间，以及供电企业与用电客户间的责任划分。
电业局配电箱技术标准及要求第一篇：电业局配电箱技术标准及要求技术标准及要求本工程所用集中表柜、住宅户内开关箱、低压计量柜（箱）等要严格按大连市城乡建设委员会和大连电局联合下发“大电营销［2003］58号文件”等地方标准及大连市金州区“低压电能计量箱柜标准图纸（金州区电业局营销科）执行。
1、箱柜外壳的材质，室内安装的采用冷轧钢板喷塑。
2、箱柜外壳的厚度不应低于20㎜。
3、外壳的颜色应尽可能与安装处的颜色一致。
4、低压电能计量柜的抄表窗口，应使用防老化、防砸的聚碳酸脂透明材料，并有防撬措施。
5、低压电能计量箱柜一律采用防盗锁、防盗锁盒上预留施耐封的孔眼加装施耐封。
6、集中表箱的框架使用型材，每个集中表箱内不超过12块表。
7、箱柜内部开关配置要求：①、低压计量箱、集中表箱、配电箱、住宅用户箱等全部采用正泰集团正泰电工生产的系列产品。
②、双电源互投箱内的互投电源开关采用PC级二段式台湾飞腾电气生产。
工程部2006-10-21第二篇：配电箱技术要求配电箱技术要求1、箱体、柜体1.1箱体用料应选用优质钢板，箱体半周长不大于1500mm时，箱体及箱门厚度不小于1.5毫米，箱体半周长大于1500mm时，箱体及箱门厚度不小于2mm。
柜体厚度不小于2.0mm，并统一采用优质冷轧钢板；固定式配电箱、开关箱的中心点与地面的垂直距离应为1.4~1.6m；移动式配电箱、开关箱应装设在坚固、稳定的支架上。
其中心点与地面的垂直距离宜为0.8~1.6m；并应刷漆作好防腐处理。
1.2箱门内侧应附有该箱的电气系统图，并标注回路功能。
1.3箱体铭牌要求注明厂家、箱体型号、生产日期、耐压等级，并注意铭牌的设置不影响箱体的外观。
2、配电箱、柜元器件2.1门上元器件应有功能标牌，配电箱、柜内的空开、指示灯、按钮、旋转开关等操作及控制和指示元器件下方必须有固定牢固的标签框和机打标签。
2.2配电箱及箱内所用开关、元件、配件、导线必须具有CCC认证标志。
