图解led单元板维修(汇编)

LED显示屏单元板常见故障及其处理整板不亮1、检查供电电源与信号线是否连接。

2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。

（智能测试卡）3、检测74HC245 有无虚焊短路，245 上对应的使能（EN）信号输入输出脚是否虚焊或短路到其它线路。

注：主要检查电源与使能（EN）信号。

在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D 信号输入口到245 之间是否有断线或虚焊、短路。

2、检测245 对应的A、B、C、D 输出端与138 之间是否断路或虚焊、短路。

3、检测A、B、C、D 各信号之间是否短路或某信号与地短路。

注：主要检测ABCD 行信号。

全亮时有一行或几行不亮1、检测138 到4953 之间的线路是否断路或虚焊、短路。

在行扫描时，两行或几行（一般是2 的倍数,有规律性的）同时点亮1、检测A、B、C、D 各信号之间是否短路。

2、检测4953 输出端是否与其它输出端短路。

全亮时有单点或多点（无规律的）不亮1、找到该模块对应的控制脚测量是否与本行短路。

2、更换模块或单灯。

全亮时有一列或几列不亮1、在模块上找到控制该列的引脚，测是否与驱动IC（74HC595/TB62726、、、）输出端连接。

有单点或单列高亮，或整行高亮，并且不受控1、检查该列是否与电源地短路。

2、检测该行是否与电源正极短路。

3、更换其驱动IC。

显示混乱，但输出到下一块板的信号正常1、检测245 对应的STB 锁存输出端与驱动IC 的锁存端是否连接或信号被短路到其它线路。

显示混乱，输出不正常1、检测时钟CLK 锁存STB 信号是否短路。

2、检测245 的时钟CLK 是否有输入输出。

3、检测时钟信号是否短路到其它线路。

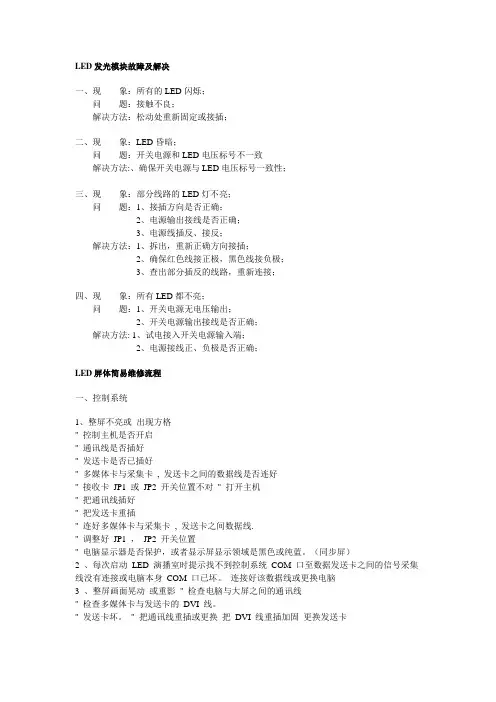

LED发光模块故障及解决一、现象：所有的LED闪烁；问题：接触不良；解决方法：松动处重新固定或接插；二、现象：LED昏暗；问题：开关电源和LED电压标号不一致解决方法:、确保开关电源与LED电压标号一致性；三、现象：部分线路的LED灯不亮；问题：1、接插方向是否正确；2、电源输出接线是否正确；3、电源线插反、接反；解决方法：1、拆出，重新正确方向接插；2、确保红色线接正极，黑色线接负极；3、查出部分插反的线路，重新连接；四、现象：所有LED都不亮；问题：1、开关电源无电压输出；2、开关电源输出接线是否正确；解决方法: 1、试电接入开关电源输入端；2、电源接线正、负极是否正确；LED屏体简易维修流程一、控制系统1、整屏不亮或出现方格" 控制主机是否开启" 通讯线是否插好" 发送卡是否已插好" 多媒体卡与采集卡, 发送卡之间的数据线是否连好" 接收卡JP1 或JP2 开关位置不对" 打开主机" 把通讯线插好" 把发送卡重插" 连好多媒体卡与采集卡, 发送卡之间数据线." 调整好JP1 ，JP2 开关位置" 电脑显示器是否保护，或者显示屏显示领域是黑色或纯蓝。

（同步屏）2 、每次启动LED 演播室时提示找不到控制系统COM 口至数据发送卡之间的信号采集线没有连接或电脑本身COM 口已坏。

连接好该数据线或更换电脑3 、整屏画面晃动或重影" 检查电脑与大屏之间的通讯线" 检查多媒体卡与发送卡的DVI 线。

" 发送卡坏。

" 把通讯线重插或更换把DVI 线重插加固更换发送卡二、驱动部分1 单元板不亮连续几块板横方向不亮，检查正常单元板与异常单元板之间的排线连接是否接通；或者芯片245是否正常。

连续几块板纵方向不亮，检查此列电源供电是否正常。

+5V 电或GND 是否供给+5V 跟GND 是否短路2 单元板上一行或相应一个模块的行不亮或不正常显示"看其所对应模块的行信号的管脚是否虚焊或漏焊；查看其行信号的上、下电阻是否没焊或漏焊3、一单元板有两行同时亮（显示文字时其中一行正常、一行长亮）看模块所对应的两行信号是否短路4、上半部分或下半部分红色或绿色不亮或不正常显示,单元板缺色"查245 R.G B数据是否有输出。

图解led单元板维修单元板不亮A、单元板无A信号B、245芯片的输入A脚虚焊或245芯片损坏C、04芯片旁边的二极管、小电容和O欧损坏或虚焊D、输入排针的A信号与GND短路E、04芯片的第一脚虚焊或损坏F、输入排针无OEG、检查供电电源与信号线是否连接。

此现象是A信号有问题引起的A、单元板的A信号与GND和VCC短路B、有A信号的245芯片损坏C、245芯片的输出A信号虚焊D、04芯片左边和下边的小电容损坏此现象是C信号有问题引起的A、单元板无C信号B、单元板上的C信号与GND和VCC短路C、245芯片的输出和输入C信号虚焊或损坏此现象是信号有问题引起的A、单元板无B信号B、单元板上的B信号与GND和VCC短路C、245芯片的输出和输入B信号虚焊或损坏此现象是C信号有问题引起的A、单元板无D信号B、单元板上的D信号与GND和VCC短路C、245芯片的输出和输入D信号虚焊或损坏D、控制2、4区的138芯片的D信号虚焊或损坏E、04芯片损坏注：（有595芯片的两行模块为一、三区，有排针的为二、四区）此现象为A信号和B信号短路；检查单元板上的输出输入排针、245芯片和138芯片上的A信号和B信号7此现象为B 信号和C 信号短路；检查单元板上的输出 输入排针、245芯片和138芯片上的B 信号和C 信号此现象为C 信号和D 信号短路；检查单元板上的输出 输入排针、245芯片和138芯片上的C 信号和D 信号。

∙∙ ∙ ∙∙∙・∙∙i ■■■ I ⅝L⅛ Bι∙∙*liι*⅛⅞-⅜≡ ■ ≡ ■■I ■ ⅞B∙ħI ∙ ∙*ħ !⅞h ■ -tl 1⅞ ⅜I w⅜B⅞a⅛⅞∣⅞i⅞⅛⅞■ * ∙ ⅞ ⅞ ⅞ ⅞ ■■ ⅛ ⅝∣ • ∙ ∙*s« ⅞BV∙ U >«•«H•••t•・-««• V F・■■■■■ « a■■■■■・■•■12一、三区138芯片是否虚焊和输入到138芯片A 信号 的线路有损坏，如果确认没有则是 138芯片已损坏。

LED显示屏整屏与单元板维修方法一、LED显示屏整屏维修方法：1.检查电源连接：检查电源与显示屏之间的连接是否松动或损坏，插拔电源线，重插电源头，确保插座和电源连接牢固。

2.检查信号源连接：检查信号源与显示屏之间的连接是否松动或损坏，插拔信号源线，重插信号源头，确保插座和信号源连接牢固。

3.检查控制卡：检查控制卡是否正常工作，如果控制卡有问题，可以尝试重新安装驱动程序或更换控制卡。

4.检查亮度设置：调整显示屏的亮度设置，确保亮度设置适合环境要求。

5.检查其他硬件设备：检查显示屏的其他硬件设备，如散热器、风扇等是否正常工作，如果出现故障，可以更换散热器或维修风扇。

6.清洁显示屏：使用专业的清洁剂或清洁布清洁显示屏表面上的灰尘和污渍，确保显示屏清洁。

二、LED显示屏单元板维修方法：1.检查电源连接：检查单元板与电源之间的连接是否松动或损坏，插拔电源线，确保插座和电源连接牢固。

2.检查信号线连接：检查单元板与控制卡之间的信号线连接是否松动或损坏，插拔信号线，确保插座和信号线连接牢固。

3.检查LED灯珠：检查单元板上的LED灯珠是否正常工作，如果有LED灯珠熄灭或闪烁，可能是单元板上的驱动芯片损坏，可以更换驱动芯片。

4.检查驱动芯片：检查单元板上的驱动芯片是否正常工作，如果驱动芯片出现故障，可以尝试重新焊接或更换驱动芯片。

5.检查PCB板：检查单元板的PCB板是否有损坏或脱落的焊点，如果有问题，可以尝试重新焊接或更换PCB板。

6.清洁单元板：使用专业的清洁剂或清洁布清洁单元板表面上的灰尘和污渍，确保单元板清洁。

在进行维修时，需要注意以下几点：-使用专业的工具和仪器进行检修和维修，确保安全和效果。

-在操作之前，确保断开电源，避免电流冲击和短路。

-在操作时，小心轻放，避免过度施加压力，造成更大的损坏。

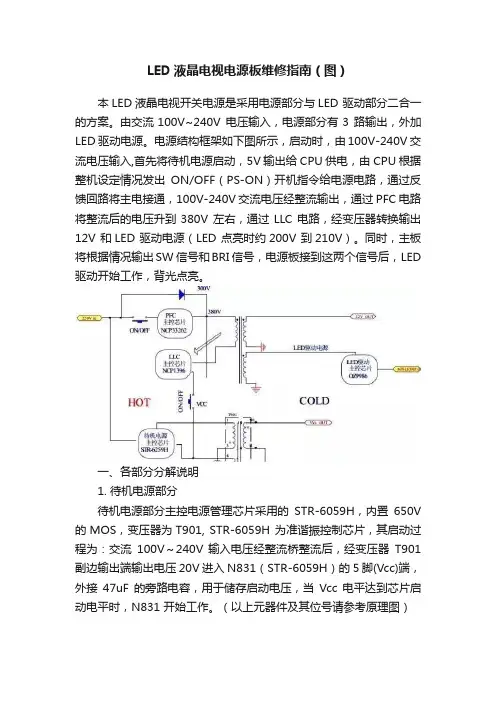

LED液晶电视电源板维修指南（图）本LED液晶电视开关电源是采用电源部分与LED 驱动部分二合一的方案。

由交流100V~240V 电压输入，电源部分有3 路输出，外加LED 驱动电源。

电源结构框架如下图所示，启动时，由100V-240V 交流电压输入,首先将待机电源启动，5V 输出给CPU 供电，由CPU 根据整机设定情况发出ON/OFF（PS-ON）开机指令给电源电路，通过反馈回路将主电接通，100V-240V交流电压经整流输出，通过PFC 电路将整流后的电压升到380V 左右，通过LLC 电路，经变压器转换输出12V 和LED 驱动电源（LED 点亮时约200V 到210V）。

同时，主板将根据情况输出SW 信号和BRI 信号，电源板接到这两个信号后，LED 驱动开始工作，背光点亮。

一、各部分分解说明1. 待机电源部分待机电源部分主控电源管理芯片采用的STR-6059H，内置650V 的MOS，变压器为T901, STR-6059H 为准谐振控制芯片，其启动过程为：交流100V～240V 输入电压经整流桥整流后，经变压器T901 副边输出端输出电压20V 进入N831（STR-6059H）的5 脚(Vcc)端，外接47uF 的旁路电容，用于储存启动电压，当Vcc 电平达到芯片启动电平时，N831 开始工作。

（以上元器件及其位号请参考原理图）当待机5V(5V_S)无正常输出时，首先用示波器检测STR-6059H 的Vcc 供电是否正常，如Vcc 供电出现锯齿波，请检测开关电源是否开路。

本待机部分产生待机5V（5V_S）电压，当主板发过来STB 为高电平时，5V_S 通过光耦N833 来打通主电路，即只有待机电压正常工作，其它电路才能工作。

STR-6259H 的各个引脚功能如下：STR-6259H 具有过压保护、过流保护、以及过热关断等保护电路。

2. PFC 部分PFC（Power Factor Correction）即功率因数校正,主要用来表征电子产品对电能的利用效率。

图解l e d单元板维修-CAL-FENGHAI.-(YICAI)-Company One1图解led单元板维修图1单元板不亮A、单元板无A信号B、245芯片的输入A脚虚焊或245芯片损坏C、04芯片旁边的二极管、小电容和0欧损坏或虚焊D、输入排针的A信号与GND短路E、04芯片的第一脚虚焊或损坏F、输入排针无OEG、检查供电电源与信号线是否连接。

图2此现象是A信号有问题引起的A、单元板的A信号与GND和VCC短路B、有A信号的245芯片损坏C、245芯片的输出A信号虚焊D、04芯片左边和下边的小电容损坏图3此现象是B信号有问题引起的A、单元板无B信号B、单元板上的B信号与GND和VCC短路C、245芯片的输出和输入B信号虚焊或损坏图4此现象是C信号有问题引起的A、单元板无C信号B、单元板上的C信号与GND和VCC短路C、245芯片的输出和输入C信号虚焊或损坏图5此现象是C信号有问题引起的A、单元板无D信号B、单元板上的D信号与GND和VCC短路C、245芯片的输出和输入D信号虚焊或损坏D、控制2、4区的138芯片的D信号虚焊或损坏E、04芯片损坏注：(有595芯片的两行模块为一、三区，有排针的为二、四区)图6此现象为A信号和B信号短路；检查单元板上的输出输入排针、245芯片和138芯片上的A信号和B信号。

图7此现象为B信号和C信号短路；检查单元板上的输出输入排针、245芯片和138芯片上的B信号和C信号。

图8此现象为C信号和D信号短路；检查单元板上的输出输入排针、245芯片和138芯片上的C信号和D信号。

图9此现象是一、三区138芯片上无A信号造成的；检查一、三区138芯片是否虚焊和输入到138芯片A 信号的线路有损坏，如果确认没有则是138芯片已损坏。

图10此现象是一、三区138芯片上无B信号造成的；检查一、三区138芯片是否虚焊和输入到138芯片B 信号的线路有损坏，如果确认没有则是138芯片已损坏。

前言：LED显示屏用作广告招牌已经非常普遍，但多数LED显示屏工程商因缺乏维修技术只有将故障模组发回厂家维修，造成运输费用及用户的抱怨。

为此，编写了《LED显示屏单元板维修手册》，供大家参考。

第一章数字电路简介为了让读者对LED显示屏采用的控制电路进行深入的分析了解，进而掌握LED显示屏模组的维修技术，这里有必要对数字电路的基础简单介绍一下。

电灯只有亮和灭两种状态,如果我们把灯亮用1表示,灭用0表示,那么1和0就是表示状态的数字量。

一连串的1和0就构成了数字信号，完成对数字量进行算术运算和逻辑运算的电路称为数字电路。

数字电路是以二进制逻辑代数为数学基础，使用二进制数字信号，既能进行算术运算又能方便地进行逻辑运算（与、或、非、判断、比较、处理等），因此极其适合于运算、比较、存储、传输、控制、决策等应用，由于它具有逻辑运算和逻辑处理功能，所以又称数字逻辑电路。

在具体的应用中1表示为高电平，0表示为低电平。

数字电路的工作信号在时间上和数值上是不连续变化的。

数字信号反映在电路上只有高电平和低电平两种状态，高电平通常为+3．5 v左右，低电平通常为+0．3 v左右。

这两种状态很方便地用二极管或三极管的导通、截止即开、关状态来实现。

分别用1和0表示这两个状态，就可以用二进制数进行信息的传输和处理。

数字电路研究的主要问题是输入信号的状态(0或1)与输出信号的状态(0或1)之间的因果关系，称为逻辑关系，也就是电路的逻辑功能。

它只规定高电平的下限和低电平的上限值，凡大于高电平下限值的都认为是高电平1;凡小于低电平上限值的都认为是低电平0，而不着重研究它们的具体数值刚才提到的一连串的1和0，连着8位1和0的列如：0110 0101叫8位数字处理电路，通常最靠右边的第一位叫低位，上列中低位数据是1,是高电平。

在P10模组中使用的74HC 245就是一种八位移位寄存器，。

现代的数字电路由半导体工艺制成的若干数字集成器件构造而成。

1今天维修遇到的情况：故障2和3不亮为死灯，更换其灯珠，故障4：更换了595还是不行，发现改595数据芯片输入被电钻钻断了！连接好R信号即可！有块p10半户外单色板，1、7、8行不亮，其他行亮度不高，一直闪烁。

初步判断是138的问题，换个138问题仍然没有解决。

于是用表笔测4953输出，发现3、4行输出短路，15、6行输出短路。

换掉相应的4953即好。

2P10半户外单色板4、8、12、16行不亮，初步判断是138的问题，换了138不行。

又换相应的4953也不行。

用万用表检查线路时发现138到4953的信号线被电钻打断了。

接上线即好。

32P12.5半户外单色板1、5、9、13行不亮，换138、245都不行。

又换一次，整板不亮，仔细检查是245GND脚没焊好。

焊好245，单元板还跟开始那样。

于是检查138到4953的信号，发现相关行的信号和VCC短路。

估计是焊接问题。

把相关器件重新焊一遍即好。

43P10全户外单色板，只有4、8、12、16行亮（如图红色指亮），换138后正常。

加电测试，横向数据走到一半就闪烁。

全亮检查时，发现中间有个595驱动区域亮度低，更换这个595即好。

有个P10半户外单色板竖向四颗灯不亮，疑为595坏了。

近处看是发现两颗灯发黑，应该是烧了。

换灯即好。

F5室内单色板有两行常亮，应该是4953或138问题。

检查发现138烧了，更换138后下半块横向数据走到第三列就乱了。

更换下面第一个595即好。

4。
