解决LED显示屏单元板常见故障

LED显示屏常见故障及故障分析处理LED显示屏是一种常见的显示设备，广泛应用于室内和室外广告、舞台演出、商场展示等场所。

然而，由于长时间工作和外部环境的影响，LED显示屏也会出现各种故障。

下面将介绍LED显示屏常见的故障及其分析处理方法。

1.电源故障：LED显示屏无法正常开机或显示屏亮度不足。

分析处理方法：-检查电源线是否连接稳固，确保电源供应正常。

-检查电源开关是否损坏，如有损坏需要更换。

-检查电源模块是否短路或故障，如有故障需要修理或更换。

2.显示屏芯片故障：LED显示屏出现闪烁、扭曲或色彩异常。

分析处理方法：-检查驱动芯片是否正常工作，如有问题需要更换。

-检查芯片接触是否良好，确保连接稳固。

-检查信号输入是否正常，检查信号线是否有故障。

3.灯珠故障：LED显示屏出现单个或多个灯珠亮度不均匀或不亮的现象。

分析处理方法：-检查灯珠接触是否良好，确保连接稳固。

-检查灯珠是否老化或损坏，如有需要更换灯珠。

-检查驱动电流是否过大或过小，适当调整电流。

4.显示屏模块故障：LED显示屏部分区域无法正常显示或有色差。

分析处理方法：-检查模块接口是否松动或脱落，确保连接稳固。

-检查模块IC是否正常工作，如有问题需要更换。

-检查模块背板是否变形或烧毁，如有需要修复或更换。

5.控制系统故障：LED显示屏无法响应控制指令或显示效果不符合预期。

分析处理方法：-检查控制卡和控制电路是否正常工作，如有问题需要修理或更换。

-检查控制软件是否设置正确，重新设置或升级软件版本。

-检查控制信号传输线路是否正常，确保连接稳固。

综上所述，LED显示屏常见故障包括电源故障、显示屏芯片故障、灯珠故障、显示屏模块故障和控制系统故障。

对于这些故障，我们可以采取相应的分析处理方法，如检查连接是否稳固，更换故障部件或调整相关参数，以确保LED显示屏能够正常工作。

LED显示单元板常见故障与排除1,整屏某行单元板整行的一半区域没有显示或全红（绿）或每隔一行全红（绿）？故障现象可能由以下原因造成： A、对应的一行转接板输出口故障，请通过数据线从另外一个输出口取信号，看正常与否（一块单元板的上下半区信号都要更换调试），若不正常，说明输出口没有问题；若正常，说明单元板没有问题，请更换转接卡。

B、对应的排线问题，更换一根调试； C、第一块单元板问题，因后面的数据是从它传输过去的，用一根长点的排线直接跨接到第二块单元板，看正常与否。

（跨接之后会出现汉字错位现象，只要无开始的故障现象，可以不用理会）。

2,整屏某行单元板的半区从某个单元板之后出现显示不正常现象：全红（绿）、没有显示、显示隔行显示、显示不全？故障现象可能由以下原因造成： A、出现故障现象的单元板损坏，可用长排向后线跨接下一块单元板或向下跨接，显示正常则说明此单元板坏。

B、数据线坏，更换一根调试。

C：前面一块单元板的输出坏，可用长排线跨接前两块单元板输出，若正常，则前面一块单元板的输出有问题，可将此单元板与本屏此行的最后一块单元板进行调换即可。

（最后一块单元板不需要输出部分）3、某单元板的某部分的上、下半区出现红色或绿色常亮?故障原因可能是某个控制红或绿的74HC595的第11、12两脚的时钟和消隐信号出现问题，用万用表查其两端有没有短路，或其与本单元板上的其它的595的两脚是否相通，若没有相通，请直接用跳线相即可。

另外，这两脚之间的电阻值不能太小，若太小，显示也会不正常，可能是其中的一个595损坏。

4、单元板上某个模块的一行不亮？一行不亮是该显示模块的对应行的模块管脚虚焊或印刷线断，可用烙铁对管脚加锡或从同行模块内同一行的任一点飞一根线与此相连。

5、单元板上某个模块的一列不亮？故障原因同上，可用烙铁对管脚加锡或从同一显示区域的同一位置的另一个模块的相同列的点飞个线过来，RG 也要对应好。

6、单元板上每个模块的同一行不亮？同一行不亮可能是A、行驱动管TP127（或4953）损坏或虚焊或印刷电路断； B、从138输出到127（或4953）的基极B的信号没有过来。

LED显示屏常见故障检测方法及排除在使用LED显示屏的过程中，常会遇到一些故障，这些故障可能会导致显示屏无法正常运作，影响观看效果。

为了解决这些故障，我们需要进行故障检测并及时进行排除。

下面将介绍LED显示屏常见的故障检测方法及排除措施。

1.亮度不均匀：-检测方法：可用人工目测方法观察显示屏亮度是否一致。

-排除措施：-如果只有局部区域亮度不均匀，可以通过调整亮度控制器或灰度值来解决。

-如果整个屏幕亮度不均匀，可能是亮度衰减模组故障，需要更换模组。

2.无显示或显示异常：-检测方法：检查电源线是否连接正常，是否有显示画面输出。

-排除措施：-检查电源是否正常，排除电源故障。

-检查数据线是否连接正常，排除数据线故障。

-重启显示屏，重新调整显示设置。

3.节目播放异常：-检测方法：检查节目是否能够正常加载并播放。

-检查节目源文件是否正常，重新导入节目文件。

-检查节目播放设备是否正常运行，重新连接或更换设备。

4.显示闪烁：-检测方法：观察显示屏是否有闪烁现象。

-排除措施：-检查电源线是否连接正常，排除电源故障。

-检查显示信号源是否正常，重新连接或更换信号源设备。

5.显示颜色异常：-检测方法：观察显示屏颜色是否正常。

-排除措施：-调整色彩设置，检查是否为色彩设置问题。

-检查数据线连接是否正常，排除数据传输问题。

6.显示屏漏光：-检测方法：关闭其他光源，观察显示屏是否有漏光现象。

-排除措施：-检查显示屏背光是否正常，是否需要更换或修理背光模组。

7.画面花屏：-检测方法：观察显示屏是否有花屏现象。

-检查信号源设备是否正常，重新连接或更换设备。

-检查数据线连接是否正常，排除数据传输问题。

8.显示屏无法开机：-检测方法：检查电源是否接通，显示屏是否有反应。

-排除措施：-检查电源线是否连接正确，排除电源故障。

-检查电源开关是否打开，重新开启显示屏。

9.显示屏出现噪点：-检测方法：观察显示屏是否有噪点出现。

-排除措施：-检查数据线连接是否正常，重新连接或更换数据线。

LED显示屏单元板常见故障及其处理整板不亮1、检查供电电源与信号线是否连接。

2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。

（智能测试卡）3、检测74HC245 有无虚焊短路，245 上对应的使能（EN）信号输入输出脚是否虚焊或短路到其它线路。

注：主要检查电源与使能（EN）信号。

在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D 信号输入口到245 之间是否有断线或虚焊、短路。

2、检测245 对应的A、B、C、D 输出端与138 之间是否断路或虚焊、短路。

3、检测A、B、C、D 各信号之间是否短路或某信号与地短路。

注：主要检测ABCD 行信号。

全亮时有一行或几行不亮1、检测138 到4953 之间的线路是否断路或虚焊、短路。

在行扫描时，两行或几行（一般是2 的倍数,有规律性的）同时点亮1、检测A、B、C、D 各信号之间是否短路。

2、检测4953 输出端是否与其它输出端短路。

全亮时有单点或多点（无规律的）不亮1、找到该模块对应的控制脚测量是否与本行短路。

2、更换模块或单灯。

全亮时有一列或几列不亮1、在模块上找到控制该列的引脚，测是否与驱动IC（74HC595/TB62726、、、）输出端连接。

有单点或单列高亮，或整行高亮，并且不受控1、检查该列是否与电源地短路。

2、检测该行是否与电源正极短路。

3、更换其驱动IC。

显示混乱，但输出到下一块板的信号正常1、检测245 对应的STB 锁存输出端与驱动IC 的锁存端是否连接或信号被短路到其它线路。

显示混乱，输出不正常1、检测时钟CLK 锁存STB 信号是否短路。

2、检测245 的时钟CLK 是否有输入输出。

3、检测时钟信号是否短路到其它线路。

LED显示屏常见故障及其排除方法在使用LED显示屏的过程中，常会遭遇一些故障。

以下将列举一些常见的故障，并提供相应的排除方法。

这些故障包括：1.显示屏无法启动：在启动时，显示屏没有反应或者只有一部分屏幕亮起。

-检查电源：确保电源连接正确并且没有松动。

检查电源线是否损坏，如果需要，请更换电源线。

-检查控制卡：检查控制卡是否连接正确。

确认电源开关是否打开。

尝试重新插拔控制卡。

-检查信号线：确保信号线连接正确并且没有松动。

尝试更换信号线。

2.显示屏中出现黑点或亮点。

-清洁屏幕：使用专门的屏幕清洁剂和柔软的布清洁屏幕表面。

避免使用化学溶剂或者硬物品清洁屏幕。

-更换模块：如果清洁无效，可能是像素点出现故障。

尝试更换故障模块。

3.显示内容杂乱或模糊。

-调整分辨率：确认计算机或播放设备的输出分辨率与显示屏的分辨率匹配。

尝试调整码率和刷新率。

-更换信号线：可能是信号线出现问题。

尝试使用新的高质量信号线。

4.显示屏颜色不均匀或出现色差。

-检查光源：确认光源是否正常工作。

尝试更换光源。

-调整颜色设置：有些LED显示屏可以手动调整颜色设置。

尝试调整颜色平衡和对比度。

5.显示内容闪烁。

-调整刷新率：尝试调整刷新率以适应显示屏的要求。

-检查电源：检查电源供应是否稳定。

尝试使用稳定的电源。

6.部分显示区域无法正常显示。

-检查模块连接：检查模块之间的连接是否正确。

尝试重新插拔模块。

-重启显示屏：尝试重启显示屏以重新加载显示内容。

7.显示屏出现闪屏、重影或者卡顿。

-检查信号线：检查信号线是否连接稳定。

尝试更换信号线。

-更新驱动程序：确保计算机或者播放设备的相关驱动程序是最新的版本。

总结起来，对于大多数LED显示屏故障，我们应该首先检查电源、控制卡和信号线是否正常连接，然后尝试调整相关设置。

如果问题仍然存在，我们可以考虑更换故障的模块或者更换相关设备。

最重要的是定期维护和保养LED显示屏，避免灰尘、水分或者其他物质进入显示屏内部，严格控制使用环境的温度和湿度。

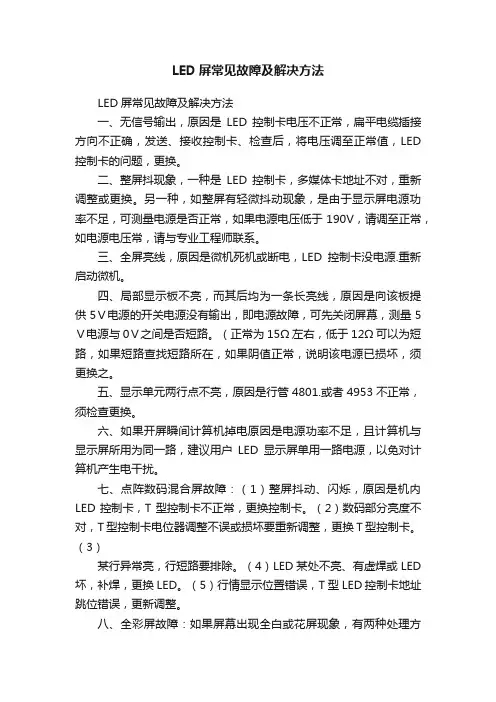

LED屏常见故障及解决方法LED屏常见故障及解决方法一、无信号输出，原因是LED控制卡电压不正常，扁平电缆插接方向不正确，发送、接收控制卡、检查后，将电压调至正常值，LED 控制卡的问题，更换。

二、整屏抖现象，一种是LED控制卡，多媒体卡地址不对，重新调整或更换。

另一种，如整屏有轻微抖动现象，是由于显示屏电源功率不足，可测量电源是否正常，如果电源电压低于190V，请调至正常，如电源电压常，请与专业工程师联系。

三、全屏亮线，原因是微机死机或断电，LED控制卡没电源.重新启动微机。

四、局部显示板不亮，而其后均为一条长亮线，原因是向该板提供5Ｖ电源的开关电源没有输出，即电源故障，可先关闭屏幕，测量5Ｖ电源与0Ｖ之间是否短路。

（正常为15Ω左右，低于12Ω可以为短路，如果短路查找短路所在，如果阴值正常，说明该电源已损坏，须更换之。

五、显示单元两行点不亮，原因是行管4801.或者4953不正常，须检查更换。

六、如果开屏瞬间计算机掉电原因是电源功率不足，且计算机与显示屏所用为同一路，建议用户LED显示屏单用一路电源，以免对计算机产生电干扰。

七、点阵数码混合屏故障：（1）整屏抖动、闪烁，原因是机内LED控制卡，T型控制卡不正常，更换控制卡。

（2）数码部分亮度不对，T型控制卡电位器调整不误或损坏要重新调整，更换T型控制卡。

（3）某行异常亮，行短路要排除。

（4）LED某处不亮、有虚焊或LED 坏，补焊，更换LED。

（5）行情显示位置错误，T型LED控制卡地址跳位错误，更新调整。

八、全彩屏故障：如果屏幕出现全白或花屏现象，有两种处理方法：（1）运行一次驱动软件（2）确认信号线是否插好。

如果显示屏出现全黑等无数据显示，检查电源是否开启。

如果屏某一区域出现花屏，检查屏幕后面扁平线是否插实。

如室内屏出现某一行常亮或不亮，是显示板的三极管出现故障。

日志2017-03-22 13:43 | #2楼随着led显示屏技术的不断成熟，我们都已经习惯了led显示屏出现在我们的生活里，但是我们在日常使用led显示屏的过程会产生一定的故障问题。

故障现象故障原因故障分析处理
一、单元板不亮
1、没有+5v
2、数据线坏 1、电源坏，更换电源
二、更换数据线整屏不亮
1、主控制器没有+5v
2、整屏交流电没有
三、计算机设置不对
1、电源坏，更换电源
2、检查供电电路
四、重新设置。

某个单元红(或绿)常亮
1、连接这个单元的数据线有问题
2、对应的分配板有问题
五、某快单元板故障
1、重新插一下数据线，注意方向
2、换一个数据线
3、更换分配板
4、根换单元板
六、通讯不正常
1、软件是否设置是否正确
2、通讯线是否连通
七、MAX323有问题
1、重新启动计算机，重新开关显示屏。

2、重新进行设置。

3、用数字表进行测量。

八、换掉这片MAX232。

整屏横向隔几行亮，隔几行不亮网线没有插好把网线插好大屏显示正常，计算机黑屏计算机设置不对重新设置前几屏信息正常，后几屏不正常
1、屏的容量有限，发的信息太多
2、存储器件没有擦除 1、重新发送，减去一些不必要的信息
2、重新发送
九、信息队，但字体缺笔划
做的信息大小和屏的大小不一致重新做信息，大小要设置的和屏的大小一致。

LED 显示屏十个常见故障及解决方法1、显示屏不工作、发送卡绿灯闪烁(做成收放式)故障原因：屏体没有供电;网线没有连接好;接收卡无供电或者供电电压过低;发送卡坏;信号传输中间设备连接或者有故障(如：功能卡，光纤收发盒)。

故障排除方法：检查确认屏体供电正常;检查重新连接网线;确保电源直流输出供电在5-5.2V;更换发送卡;检查连接或者更换功能卡(光纤收发盒)。

2、显示屏不工作、发送卡绿灯不闪烁故障原因：DVI 或HDMI 线未接好;显卡控制面板里复制或扩展模式没有设置;软件选择了关闭大屏电源;发送卡没有插到位或者发送卡有问题。

故障排除方法：检查DVI 线接头;重新设置复制模式;软件选择开启大屏电源;重插发送卡或者更换发送卡。

3、启动时提示“大屏幕系统没有找到”故障原因：串口线或者USB 线与发送卡没连接;电脑COM 或者USB 口坏;串口线或者USB 线坏;发送卡坏;没有安装USB 驱动。

故障排除方法：确认并连接好串口线;更换电脑;更换串口线;更换发送卡; 安装新版软件或者单独安装USB 驱动。

4、与灯板等高的长条不显示或者部分不显示、缺色故障原因：扁平排线或者DVI 线(适用潜水艇系列)接触不好或断开;交接处显示灯板前者输出或后者输入有问题。

故障排除方法：重插或更换排线;先确定哪块显示模组有故障然后更换维修。

5、部分模组(3-6 块)不显示故障原因：电源保护或损坏;AC 电源线接触不好。

故障排除方法：检测，确认电源供电正常;重新连接电源线。

6、整个箱体不显示故障原因：220V 供电线未接好;网线传输有问题;接收卡损坏;HUB 板插错位。

故障排除方法：检查供电线;确认更换网线;更换接收卡;重新插HUB。

7、整屏花点、图影纽动故障原因：驱动加载程序不对;电脑和屏的网线太长或者质量不好;发送卡坏。

故障排除方法：重新操作加载接收卡文件;减短网线长度或者更换;更换发送卡。

8、整个显示屏每个显示单元显示相同的内容故障原因：没有发送显示屏连接文件。
