LED显示屏的故障诊断与解决方案1. 概述LED显示屏作为一种常见的显示设备，广泛应用于各种场合。

然而，在使用过程中，可能会出现各种故障，影响其正常运行。

本文档主要介绍了LED显示屏的故障诊断与解决方案，以帮助用户更好地维护和修复LED显示屏。

2. 故障诊断2.1 故障现象在诊断LED显示屏故障之前，首先需要了解故障现象。

例如，显示屏出现花屏、黑屏、闪烁、颜色失真等问题。

通过对故障现象的描述，可以为后续的故障排查提供线索。

2.2 故障排查步骤1. 检查电源：确保LED显示屏电源正常，电压稳定。

若电源问题导致故障，需联系电源供应商进行维修或更换。

2. 检查线缆连接：检查LED显示屏内部和外部的线缆连接是否牢固，有无破损。

若发现连接问题，需重新连接或更换线缆。

3. 检查控制系统：检查LED显示屏的控制系统，包括发送卡、接收卡、数据线等。

若控制系统出现问题，需联系设备供应商进行维修或更换。

4. 检查显示屏硬件：检查LED显示屏的硬件部分，包括LED模块、电源模块、控制模块等。

若硬件出现故障，需联系设备供应商进行维修或更换。

5. 检查软件设置：检查LED显示屏的软件设置，包括亮度、对比度、色度等参数。

若软件设置问题，需调整相关参数以解决问题。

3. 故障解决方案根据故障诊断的结果，采取相应的解决方案。

以下是一些常见的故障及其解决方案：3.1 花屏1. 检查发送卡和接收卡：若发送卡或接收卡出现故障，需更换或维修。

2. 检查数据线连接：若数据线连接不良，需重新连接或更换数据线。

3. 检查软件设置：若软件设置问题，需调整相关参数。

3.2 黑屏1. 检查电源：若电源问题，需维修或更换电源。

2. 检查线缆连接：若线缆连接问题，需重新连接或更换线缆。

3. 检查控制系统：若控制系统故障，需维修或更换。

3.3 闪烁1. 检查电源：若电源电压不稳定，需调整电源或使用稳压器。

2. 检查控制系统：若控制系统故障，需维修或更换。

LED显示屏维护与检修指南1. 概述LED显示屏作为现代广告和信息发布的重要工具，其稳定性和显示效果直接影响到信息的传递效果。

本指南旨在为LED显示屏的维护和检修提供一套系统的操作流程，以确保显示屏的正常运行和延长使用寿命。

2. 安全注意事项在进行LED显示屏的维护和检修之前，请务必遵守以下安全注意事项：- 确保切断显示屏电源，并在操作区域设置警示标志。

- 使用绝缘工具，并穿戴适当的个人防护装备。

- 避免触碰到显示屏的带电部分，以防电击。

- 在操作过程中，切勿将任何物体放入显示屏内部，以防损坏。

3. 日常维护日常维护是保持LED显示屏良好运行状态的关键。

以下是一些日常维护的建议：- 定期检查显示屏外观，确保无灰尘、杂物等影响显示效果的物质。

- 使用干净的布擦拭显示屏表面，避免使用带有化学物质的清洁剂。

- 检查显示屏的连接线和电源线，确保无破损、松动等情况。

- 定期检查显示屏的散热系统，确保散热良好，避免过热损坏。

4. 故障检修当LED显示屏出现故障时，可以按照以下步骤进行检修：- 首先，检查显示屏的电源和连接线，确保一切正常。

- 若显示屏无法启动，可以尝试重启或者检查控制系统是否正常运行。

- 若显示屏部分区域不亮或者显示异常，可能是LED模块或控制系统出现问题，需要进一步检查。

- 若显示屏出现颜色失真或者亮度不足等问题，可能是LED灯珠或者驱动电路出现问题，需要进行更换或维修。

5. 检修工具与设备在进行LED显示屏的检修工作时，可能需要使用以下工具和设备：- 螺丝刀：用于拆卸显示屏外壳和组件。

- 万用表：用于检测电路的电压、电流等参数。

- 绝缘胶带：用于固定和绝缘线缆。

- 清洁工具：用于清洁显示屏表面和内部。

6. 维护与检修记录为了方便管理和追踪，建议记录每次维护和检修的相关信息，包括：- 维护与检修日期- 工作人员姓名- 维护与检修内容- 更换的部件型号及数量- 遇到的问题及解决方案通过以上记录，可以更好地掌握LED显示屏的运行状态，提高维护和检修效率。

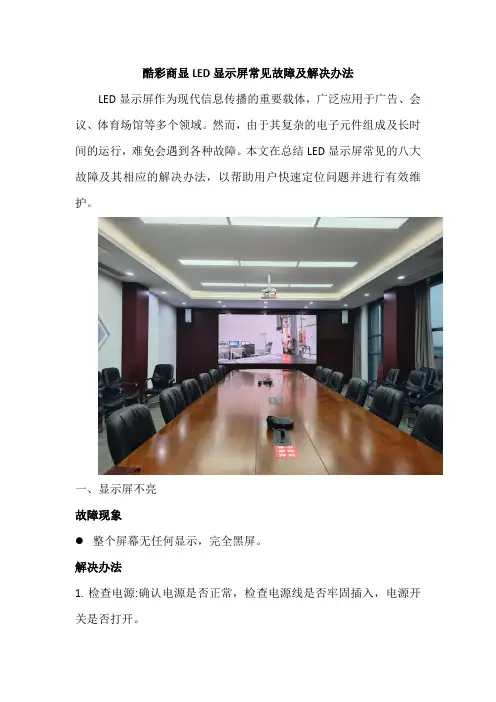

酷彩商显LED显示屏常见故障及解决办法LED显示屏作为现代信息传播的重要载体，广泛应用于广告、会议、体育场馆等多个领域。

然而，由于其复杂的电子元件组成及长时间的运行，难免会遇到各种故障。

本文在总结LED显示屏常见的八大故障及其相应的解决办法，以帮助用户快速定位问题并进行有效维护。

一、显示屏不亮故障现象整个屏幕无任何显示，完全黑屏。

解决办法1.检查电源:确认电源是否正常，检查电源线是否牢固插入，电源开关是否打开。

2.检查控制卡:确认控制卡是否通电，与显示屏连接是否正确，可尝试重新插拔连接线。

3.保险丝检查:查看电源箱内保险丝是否熔断，如有必要，更换保险丝。

4.检查信号源:确认输入信号是否正常，如视频源、电脑信号等。

二、显示异常故障现象●屏幕显示图像扭曲、变形或错位。

解决办法1.调整显示设置:检查显示参数设置，如分辨率、扫描频率等是否与显示屏兼容。

2.检查信号线:确认信号线连接无误，无松动或短路现象。

3.软件升级:若显示屏支持，尝试升级控制软件或固件。

4.调整物理位置:检查屏幕是否安装平稳避免因物理原因导致的显示异常。

三、局部不亮故障现象●屏幕部分区域无法正常显示.解决办法1.检查LED模块:定位不亮区域，检查对应LED模块是否损坏，如有必要，更换模块。

2.排查驱动芯片:确认驱动芯片是否正常工作，必要时更换损坏的芯片。

3.检查排线:检查连接LED模块的排线是否完好，有无断裂或接触不良。

四、画面闪烁故障现象●屏幕显示画面不稳定，出现闪烁现象。

解决办法1.检查电源电压:确认电源电压稳定，避免因电压波动引起的闪烁。

2.更换电源线:检查电源线质量，使用质量好的电源线减少干扰。

3.检查周边设备:移除可能产生电磁干扰的周边设备，如大功率电器等。

五、颜色失真故障现象●显示颜色与原始颜色差异大，颜色失真。

解决办法1.校准颜色:使用专业软件进行颜色校准调整显示屏的色彩参数。

2.检查数据线:确认数据线连接良好，无损坏或老化现象。

LED显示屏维修方案一、故障诊断1.检查电源：检查电源连接是否稳定，是否有可见的损坏或烧焦等现象。

2.检查数据线：检查显示屏与控制器之间的数据线是否连接牢固，是否有损坏的情况。

3.检查控制器：检查显示屏的控制器是否正常工作，是否有损坏的情况。

4.检查LED模块：检查LED模块是否有损坏的情况，如灯珠熄灭、漏光、花屏等现象。

二、常见故障及解决方案1.显示屏无法开机：可能原因：电源故障、控制器故障、连接线松动。

解决方案：-检查电源线是否连接正确，电源是否正常工作。

-检查控制器是否正常工作，是否有灯光亮起。

-检查连接线是否松动，重新插拔连接线。

2.显示屏画面无法显示或显示异常：可能原因：数据线连接不正常、控制器故障、LED模块损坏。

解决方案：-检查数据线是否连接正确，重新插拔数据线。

-检查控制器是否正常工作，是否有异常情况。

-检查LED模块是否有损坏的情况，如熄灭的灯珠等。

3.显示屏画面闪烁或颜色不正常：可能原因：控制器设置错误、信号干扰、LED模块损坏。

解决方案：-检查控制器的设置是否正确，如刷新率、亮度等参数是否符合要求。

-检查信号线是否受到干扰，尽量避开干扰源。

-检查LED模块是否有损坏的情况，如灯珠熄灭、颜色偏差等。

4.显示屏部分画面无法显示或显示异常：可能原因：数据线连接不正常、控制器设置错误、LED模块损坏。

解决方案：-检查数据线是否连接正确，重新插拔数据线。

-检查控制器的设置是否正确，如分辨率、显示位置等参数是否正确。

-检查LED模块是否有损坏的情况，如熄灭的灯珠、花屏等。

三、预防措施1.定期检查：定期检查显示屏的电源、数据线、控制器等部件的连接情况，确保连接牢固稳定。

2.防护措施：在安装显示屏时，应做好防护措施，避免外部环境对显示屏的损害，如防止水、灰尘等进入显示屏内部。

3.调整参数：合理设置控制器的参数，如刷新率、亮度等，避免过高或过低对显示屏的影响。

4.规范使用：严格按照显示屏的使用说明进行操作，避免不当使用或操作错误造成显示屏故障。

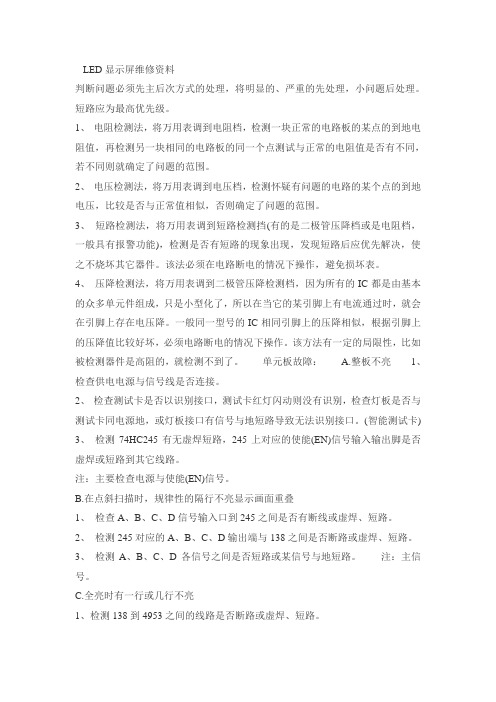

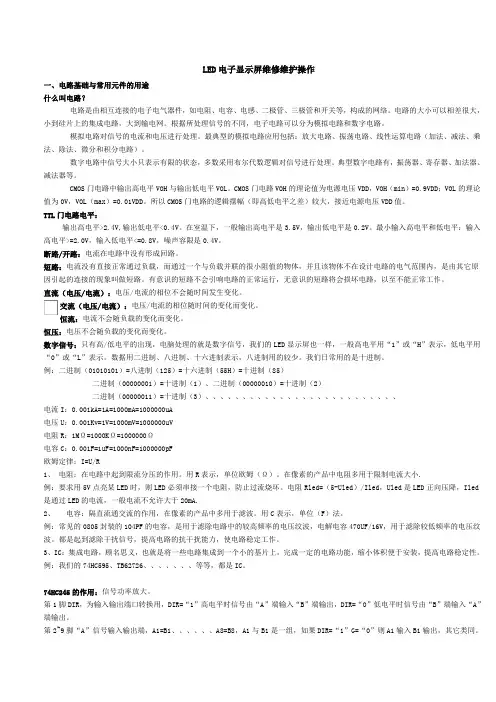

LED显示屏维修资料判断问题必须先主后次方式的处理，将明显的、严重的先处理，小问题后处理。

短路应为最高优先级。

1、电阻检测法，将万用表调到电阻档，检测一块正常的电路板的某点的到地电阻值，再检测另一块相同的电路板的同一个点测试与正常的电阻值是否有不同，若不同则就确定了问题的范围。

2、电压检测法，将万用表调到电压档，检测怀疑有问题的电路的某个点的到地电压，比较是否与正常值相似，否则确定了问题的范围。

3、短路检测法，将万用表调到短路检测挡(有的是二极管压降档或是电阻档，一般具有报警功能)，检测是否有短路的现象出现，发现短路后应优先解决，使之不烧坏其它器件。

该法必须在电路断电的情况下操作，避免损坏表。

4、压降检测法，将万用表调到二极管压降检测档，因为所有的IC都是由基本的众多单元件组成，只是小型化了，所以在当它的某引脚上有电流通过时，就会在引脚上存在电压降。

一般同一型号的IC相同引脚上的压降相似，根据引脚上的压降值比较好坏，必须电路断电的情况下操作。

该方法有一定的局限性，比如被检测器件是高阻的，就检测不到了。

单元板故障： A.整板不亮1、检查供电电源与信号线是否连接。

2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。

(智能测试卡)3、检测74HC245有无虚焊短路，245上对应的使能(EN)信号输入输出脚是否虚焊或短路到其它线路。

注：主要检查电源与使能(EN)信号。

B.在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路。

2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。

3、检测A、B、C、D各信号之间是否短路或某信号与地短路。

注：主信号。

C.全亮时有一行或几行不亮1、检测138到4953之间的线路是否断路或虚焊、短路。

D.在行扫描时，两行或几行(一般是2的倍数,有规律性的)同时点亮1、检测A、B、C、D各信号之间是否短路。

LED显示屏维修资料判断问题必须先主后次方式的处理,将明显的、严重的先处理，小问题后处理。

短路应为最高优先级。

1、电阻检测法，将万用表调到电阻档，检测一块正常的电路板的某点的到地电阻值，再检测另一块相同的电路板的同一个点测试与正常的电阻值是否有不同，若不同则就确定了问题的范围.2、电压检测法，将万用表调到电压档，检测怀疑有问题的电路的某个点的到地电压，比较是否与正常值相似，否则确定了问题的范围。

3、短路检测法，将万用表调到短路检测挡(有的是二极管压降档或是电阻档,一般具有报警功能)，检测是否有短路的现象出现，发现短路后应优先解决,使之不烧坏其它器件。

该法必须在电路断电的情况下操作，避免损坏表.4、压降检测法,将万用表调到二极管压降检测档，因为所有的IC都是由基本的众多单元件组成，只是小型化了，所以在当它的某引脚上有电流通过时，就会在引脚上存在电压降。

一般同一型号的IC相同引脚上的压降相似，根据引脚上的压降值比较好坏，必须电路断电的情况下操作。

该方法有一定的局限性，比如被检测器件是高阻的，就检测不到了。

单元板故障：A。

整板不亮1、检查供电电源与信号线是否连接。

2、检查测试卡是否以识别接口,测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。

（智能测试卡）3、检测74HC245有无虚焊短路，245上对应的使能(EN）信号输入输出脚是否虚焊或短路到其它线路。

注:主要检查电源与使能（EN）信号。

B。

在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路.2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路。

3、检测A、B、C、D各信号之间是否短路或某信号与地短路。

注:主信号。

C.全亮时有一行或几行不亮1、检测138到4953之间的线路是否断路或虚焊、短路。

D。

在行扫描时，两行或几行(一般是2的倍数,有规律性的)同时点亮1、检测A、B、C、D各信号之间是否短路。

LED显示屏常见故障及其排除方法在使用LED显示屏的过程中，常会遭遇一些故障。

以下将列举一些常见的故障，并提供相应的排除方法。

这些故障包括：1.显示屏无法启动：在启动时，显示屏没有反应或者只有一部分屏幕亮起。

-检查电源：确保电源连接正确并且没有松动。

检查电源线是否损坏，如果需要，请更换电源线。

-检查控制卡：检查控制卡是否连接正确。

确认电源开关是否打开。

尝试重新插拔控制卡。

-检查信号线：确保信号线连接正确并且没有松动。

尝试更换信号线。

2.显示屏中出现黑点或亮点。

-清洁屏幕：使用专门的屏幕清洁剂和柔软的布清洁屏幕表面。

避免使用化学溶剂或者硬物品清洁屏幕。

-更换模块：如果清洁无效，可能是像素点出现故障。

尝试更换故障模块。

3.显示内容杂乱或模糊。

-调整分辨率：确认计算机或播放设备的输出分辨率与显示屏的分辨率匹配。

尝试调整码率和刷新率。

-更换信号线：可能是信号线出现问题。

尝试使用新的高质量信号线。

4.显示屏颜色不均匀或出现色差。

-检查光源：确认光源是否正常工作。

尝试更换光源。

-调整颜色设置：有些LED显示屏可以手动调整颜色设置。

尝试调整颜色平衡和对比度。

5.显示内容闪烁。

-调整刷新率：尝试调整刷新率以适应显示屏的要求。

-检查电源：检查电源供应是否稳定。

尝试使用稳定的电源。

6.部分显示区域无法正常显示。

-检查模块连接：检查模块之间的连接是否正确。

尝试重新插拔模块。

-重启显示屏：尝试重启显示屏以重新加载显示内容。

7.显示屏出现闪屏、重影或者卡顿。

-检查信号线：检查信号线是否连接稳定。

尝试更换信号线。

-更新驱动程序：确保计算机或者播放设备的相关驱动程序是最新的版本。

总结起来，对于大多数LED显示屏故障，我们应该首先检查电源、控制卡和信号线是否正常连接，然后尝试调整相关设置。

如果问题仍然存在，我们可以考虑更换故障的模块或者更换相关设备。

最重要的是定期维护和保养LED显示屏，避免灰尘、水分或者其他物质进入显示屏内部，严格控制使用环境的温度和湿度。

LED 显示屏十个常见故障及解决方法1、显示屏不工作、发送卡绿灯闪烁(做成收放式)故障原因：屏体没有供电;网线没有连接好;接收卡无供电或者供电电压过低;发送卡坏;信号传输中间设备连接或者有故障(如：功能卡，光纤收发盒)。

故障排除方法：检查确认屏体供电正常;检查重新连接网线;确保电源直流输出供电在5-5.2V;更换发送卡;检查连接或者更换功能卡(光纤收发盒)。

2、显示屏不工作、发送卡绿灯不闪烁故障原因：DVI 或HDMI 线未接好;显卡控制面板里复制或扩展模式没有设置;软件选择了关闭大屏电源;发送卡没有插到位或者发送卡有问题。

故障排除方法：检查DVI 线接头;重新设置复制模式;软件选择开启大屏电源;重插发送卡或者更换发送卡。

3、启动时提示“大屏幕系统没有找到”故障原因：串口线或者USB 线与发送卡没连接;电脑COM 或者USB 口坏;串口线或者USB 线坏;发送卡坏;没有安装USB 驱动。

故障排除方法：确认并连接好串口线;更换电脑;更换串口线;更换发送卡; 安装新版软件或者单独安装USB 驱动。

4、与灯板等高的长条不显示或者部分不显示、缺色故障原因：扁平排线或者DVI 线(适用潜水艇系列)接触不好或断开;交接处显示灯板前者输出或后者输入有问题。

故障排除方法：重插或更换排线;先确定哪块显示模组有故障然后更换维修。

5、部分模组(3-6 块)不显示故障原因：电源保护或损坏;AC 电源线接触不好。

故障排除方法：检测，确认电源供电正常;重新连接电源线。

6、整个箱体不显示故障原因：220V 供电线未接好;网线传输有问题;接收卡损坏;HUB 板插错位。

故障排除方法：检查供电线;确认更换网线;更换接收卡;重新插HUB。

7、整屏花点、图影纽动故障原因：驱动加载程序不对;电脑和屏的网线太长或者质量不好;发送卡坏。

故障排除方法：重新操作加载接收卡文件;减短网线长度或者更换;更换发送卡。

8、整个显示屏每个显示单元显示相同的内容故障原因：没有发送显示屏连接文件。

LED显示屏整屏与单元板维修方法一、LED显示屏整屏维修方法：1.检查电源连接：检查电源与显示屏之间的连接是否松动或损坏，插拔电源线，重插电源头，确保插座和电源连接牢固。

2.检查信号源连接：检查信号源与显示屏之间的连接是否松动或损坏，插拔信号源线，重插信号源头，确保插座和信号源连接牢固。

3.检查控制卡：检查控制卡是否正常工作，如果控制卡有问题，可以尝试重新安装驱动程序或更换控制卡。

4.检查亮度设置：调整显示屏的亮度设置，确保亮度设置适合环境要求。

5.检查其他硬件设备：检查显示屏的其他硬件设备，如散热器、风扇等是否正常工作，如果出现故障，可以更换散热器或维修风扇。

6.清洁显示屏：使用专业的清洁剂或清洁布清洁显示屏表面上的灰尘和污渍，确保显示屏清洁。

二、LED显示屏单元板维修方法：1.检查电源连接：检查单元板与电源之间的连接是否松动或损坏，插拔电源线，确保插座和电源连接牢固。

2.检查信号线连接：检查单元板与控制卡之间的信号线连接是否松动或损坏，插拔信号线，确保插座和信号线连接牢固。

3.检查LED灯珠：检查单元板上的LED灯珠是否正常工作，如果有LED灯珠熄灭或闪烁，可能是单元板上的驱动芯片损坏，可以更换驱动芯片。

4.检查驱动芯片：检查单元板上的驱动芯片是否正常工作，如果驱动芯片出现故障，可以尝试重新焊接或更换驱动芯片。

5.检查PCB板：检查单元板的PCB板是否有损坏或脱落的焊点，如果有问题，可以尝试重新焊接或更换PCB板。

6.清洁单元板：使用专业的清洁剂或清洁布清洁单元板表面上的灰尘和污渍，确保单元板清洁。

在进行维修时，需要注意以下几点：-使用专业的工具和仪器进行检修和维修，确保安全和效果。

-在操作之前，确保断开电源，避免电流冲击和短路。

-在操作时，小心轻放，避免过度施加压力，造成更大的损坏。
