图解led单元板维修

LED显示屏单元板常见故障及其处理整板不亮1、检查供电电源与信号线是否连接。

2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口。

（智能测试卡）3、检测74HC245 有无虚焊短路，245 上对应的使能（EN）信号输入输出脚是否虚焊或短路到其它线路。

注：主要检查电源与使能（EN）信号。

在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D 信号输入口到245 之间是否有断线或虚焊、短路。

2、检测245 对应的A、B、C、D 输出端与138 之间是否断路或虚焊、短路。

3、检测A、B、C、D 各信号之间是否短路或某信号与地短路。

注：主要检测ABCD 行信号。

全亮时有一行或几行不亮1、检测138 到4953 之间的线路是否断路或虚焊、短路。

在行扫描时，两行或几行（一般是2 的倍数,有规律性的）同时点亮1、检测A、B、C、D 各信号之间是否短路。

2、检测4953 输出端是否与其它输出端短路。

全亮时有单点或多点（无规律的）不亮1、找到该模块对应的控制脚测量是否与本行短路。

2、更换模块或单灯。

全亮时有一列或几列不亮1、在模块上找到控制该列的引脚，测是否与驱动IC（74HC595/TB62726、、、）输出端连接。

有单点或单列高亮，或整行高亮，并且不受控1、检查该列是否与电源地短路。

2、检测该行是否与电源正极短路。

3、更换其驱动IC。

显示混乱，但输出到下一块板的信号正常1、检测245 对应的STB 锁存输出端与驱动IC 的锁存端是否连接或信号被短路到其它线路。

显示混乱，输出不正常1、检测时钟CLK 锁存STB 信号是否短路。

2、检测245 的时钟CLK 是否有输入输出。

3、检测时钟信号是否短路到其它线路。

故障现象故障原因故障分析处理
一、单元板不亮
1、没有+5v
2、数据线坏 1、电源坏，更换电源
二、更换数据线整屏不亮
1、主控制器没有+5v
2、整屏交流电没有
三、计算机设置不对
1、电源坏，更换电源
2、检查供电电路
四、重新设置。

某个单元红(或绿)常亮
1、连接这个单元的数据线有问题
2、对应的分配板有问题
五、某快单元板故障
1、重新插一下数据线，注意方向
2、换一个数据线
3、更换分配板
4、根换单元板
六、通讯不正常
1、软件是否设置是否正确
2、通讯线是否连通
七、MAX323有问题
1、重新启动计算机，重新开关显示屏。

2、重新进行设置。

3、用数字表进行测量。

八、换掉这片MAX232。

整屏横向隔几行亮，隔几行不亮网线没有插好把网线插好大屏显示正常，计算机黑屏计算机设置不对重新设置前几屏信息正常，后几屏不正常
1、屏的容量有限，发的信息太多
2、存储器件没有擦除 1、重新发送，减去一些不必要的信息
2、重新发送
九、信息队，但字体缺笔划
做的信息大小和屏的大小不一致重新做信息，大小要设置的和屏的大小一致。

图解led单元板维修单元板不亮A、单元板无A信号B、245芯片的输入A脚虚焊或245芯片损坏C、04芯片旁边的二极管、小电容和O欧损坏或虚焊D、输入排针的A信号与GND短路E、04芯片的第一脚虚焊或损坏F、输入排针无OEG、检查供电电源与信号线是否连接。

此现象是A信号有问题引起的A、单元板的A信号与GND和VCC短路B、有A信号的245芯片损坏C、245芯片的输出A信号虚焊D、04芯片左边和下边的小电容损坏此现象是C信号有问题引起的A、单元板无C信号B、单元板上的C信号与GND和VCC短路C、245芯片的输出和输入C信号虚焊或损坏此现象是信号有问题引起的A、单元板无B信号B、单元板上的B信号与GND和VCC短路C、245芯片的输出和输入B信号虚焊或损坏此现象是C信号有问题引起的A、单元板无D信号B、单元板上的D信号与GND和VCC短路C、245芯片的输出和输入D信号虚焊或损坏D、控制2、4区的138芯片的D信号虚焊或损坏E、04芯片损坏注：（有595芯片的两行模块为一、三区，有排针的为二、四区）此现象为A信号和B信号短路；检查单元板上的输出输入排针、245芯片和138芯片上的A信号和B信号7此现象为B 信号和C 信号短路；检查单元板上的输出 输入排针、245芯片和138芯片上的B 信号和C 信号此现象为C 信号和D 信号短路；检查单元板上的输出 输入排针、245芯片和138芯片上的C 信号和D 信号。

∙∙ ∙ ∙∙∙・∙∙i ■■■ I ⅝L⅛ Bι∙∙*liι*⅛⅞-⅜≡ ■ ≡ ■■I ■ ⅞B∙ħI ∙ ∙*ħ !⅞h ■ -tl 1⅞ ⅜I w⅜B⅞a⅛⅞∣⅞i⅞⅛⅞■ * ∙ ⅞ ⅞ ⅞ ⅞ ■■ ⅛ ⅝∣ • ∙ ∙*s« ⅞BV∙ U >«•«H•••t•・-««• V F・■■■■■ « a■■■■■・■•■12一、三区138芯片是否虚焊和输入到138芯片A 信号 的线路有损坏，如果确认没有则是 138芯片已损坏。

LED显示屏整屏与单元板维修方法一、LED显示屏整屏维修方法：1.检查电源连接：检查电源与显示屏之间的连接是否松动或损坏，插拔电源线，重插电源头，确保插座和电源连接牢固。

2.检查信号源连接：检查信号源与显示屏之间的连接是否松动或损坏，插拔信号源线，重插信号源头，确保插座和信号源连接牢固。

3.检查控制卡：检查控制卡是否正常工作，如果控制卡有问题，可以尝试重新安装驱动程序或更换控制卡。

4.检查亮度设置：调整显示屏的亮度设置，确保亮度设置适合环境要求。

5.检查其他硬件设备：检查显示屏的其他硬件设备，如散热器、风扇等是否正常工作，如果出现故障，可以更换散热器或维修风扇。

6.清洁显示屏：使用专业的清洁剂或清洁布清洁显示屏表面上的灰尘和污渍，确保显示屏清洁。

二、LED显示屏单元板维修方法：1.检查电源连接：检查单元板与电源之间的连接是否松动或损坏，插拔电源线，确保插座和电源连接牢固。

2.检查信号线连接：检查单元板与控制卡之间的信号线连接是否松动或损坏，插拔信号线，确保插座和信号线连接牢固。

3.检查LED灯珠：检查单元板上的LED灯珠是否正常工作，如果有LED灯珠熄灭或闪烁，可能是单元板上的驱动芯片损坏，可以更换驱动芯片。

4.检查驱动芯片：检查单元板上的驱动芯片是否正常工作，如果驱动芯片出现故障，可以尝试重新焊接或更换驱动芯片。

5.检查PCB板：检查单元板的PCB板是否有损坏或脱落的焊点，如果有问题，可以尝试重新焊接或更换PCB板。

6.清洁单元板：使用专业的清洁剂或清洁布清洁单元板表面上的灰尘和污渍，确保单元板清洁。

在进行维修时，需要注意以下几点：-使用专业的工具和仪器进行检修和维修，确保安全和效果。

-在操作之前，确保断开电源，避免电流冲击和短路。

-在操作时，小心轻放，避免过度施加压力，造成更大的损坏。

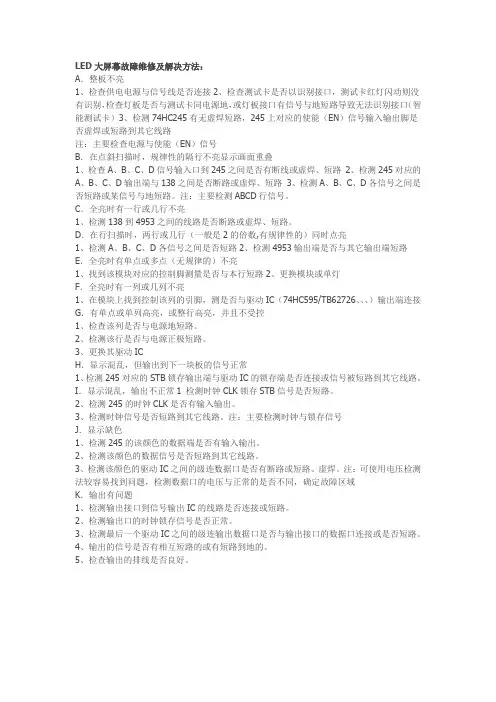

LED大屏幕故障维修及解决方法：A．整板不亮1、检查供电电源与信号线是否连接2、检查测试卡是否以识别接口，测试卡红灯闪动则没有识别，检查灯板是否与测试卡同电源地，或灯板接口有信号与地短路导致无法识别接口（智能测试卡）3、检测74HC245有无虚焊短路，245上对应的使能（EN）信号输入输出脚是否虚焊或短路到其它线路注：主要检查电源与使能（EN）信号B．在点斜扫描时，规律性的隔行不亮显示画面重叠1、检查A、B、C、D信号输入口到245之间是否有断线或虚焊、短路2、检测245对应的A、B、C、D输出端与138之间是否断路或虚焊、短路3、检测A、B、C、D各信号之间是否短路或某信号与地短路。

注：主要检测ABCD行信号。

C．全亮时有一行或几行不亮1、检测138到4953之间的线路是否断路或虚焊、短路。

D．在行扫描时，两行或几行（一般是2的倍数,有规律性的）同时点亮1、检测A、B、C、D各信号之间是否短路2、检测4953输出端是否与其它输出端短路E．全亮时有单点或多点（无规律的）不亮1、找到该模块对应的控制脚测量是否与本行短路2、更换模块或单灯F．全亮时有一列或几列不亮1、在模块上找到控制该列的引脚，测是否与驱动IC（74HC595/TB62726、、、）输出端连接G．有单点或单列高亮，或整行高亮，并且不受控1、检查该列是否与电源地短路。

2、检测该行是否与电源正极短路。

3、更换其驱动ICH．显示混乱，但输出到下一块板的信号正常1、检测245对应的STB锁存输出端与驱动IC的锁存端是否连接或信号被短路到其它线路。

I．显示混乱，输出不正常1 检测时钟CLK锁存STB信号是否短路。

2、检测245的时钟CLK是否有输入输出。

3、检测时钟信号是否短路到其它线路。

注：主要检测时钟与锁存信号J．显示缺色1、检测245的该颜色的数据端是否有输入输出。

2、检测该颜色的数据信号是否短路到其它线路。

3、检测该颜色的驱动IC之间的级连数据口是否有断路或短路、虚焊。

图解l e d单元板维修-CAL-FENGHAI.-(YICAI)-Company One1图解led单元板维修图1单元板不亮A、单元板无A信号B、245芯片的输入A脚虚焊或245芯片损坏C、04芯片旁边的二极管、小电容和0欧损坏或虚焊D、输入排针的A信号与GND短路E、04芯片的第一脚虚焊或损坏F、输入排针无OEG、检查供电电源与信号线是否连接。

图2此现象是A信号有问题引起的A、单元板的A信号与GND和VCC短路B、有A信号的245芯片损坏C、245芯片的输出A信号虚焊D、04芯片左边和下边的小电容损坏图3此现象是B信号有问题引起的A、单元板无B信号B、单元板上的B信号与GND和VCC短路C、245芯片的输出和输入B信号虚焊或损坏图4此现象是C信号有问题引起的A、单元板无C信号B、单元板上的C信号与GND和VCC短路C、245芯片的输出和输入C信号虚焊或损坏图5此现象是C信号有问题引起的A、单元板无D信号B、单元板上的D信号与GND和VCC短路C、245芯片的输出和输入D信号虚焊或损坏D、控制2、4区的138芯片的D信号虚焊或损坏E、04芯片损坏注：(有595芯片的两行模块为一、三区，有排针的为二、四区)图6此现象为A信号和B信号短路；检查单元板上的输出输入排针、245芯片和138芯片上的A信号和B信号。

图7此现象为B信号和C信号短路；检查单元板上的输出输入排针、245芯片和138芯片上的B信号和C信号。

图8此现象为C信号和D信号短路；检查单元板上的输出输入排针、245芯片和138芯片上的C信号和D信号。

图9此现象是一、三区138芯片上无A信号造成的；检查一、三区138芯片是否虚焊和输入到138芯片A 信号的线路有损坏，如果确认没有则是138芯片已损坏。

图10此现象是一、三区138芯片上无B信号造成的；检查一、三区138芯片是否虚焊和输入到138芯片B 信号的线路有损坏，如果确认没有则是138芯片已损坏。

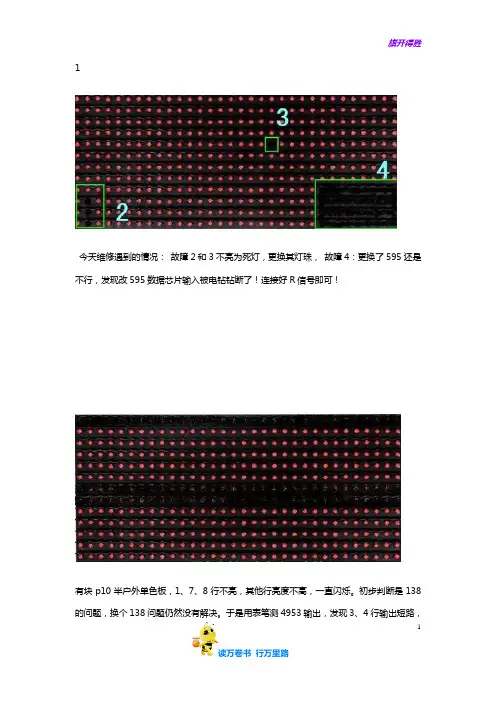

1今天维修遇到的情况：故障2和3不亮为死灯，更换其灯珠，故障4：更换了595还是不行，发现改595数据芯片输入被电钻钻断了！连接好R信号即可！有块p10半户外单色板，1、7、8行不亮，其他行亮度不高，一直闪烁。

初步判断是138的问题，换个138问题仍然没有解决。

于是用表笔测4953输出，发现3、4行输出短路，15、6行输出短路。

换掉相应的4953即好。

2P10半户外单色板4、8、12、16行不亮，初步判断是138的问题，换了138不行。

又换相应的4953也不行。

用万用表检查线路时发现138到4953的信号线被电钻打断了。

接上线即好。

32P12.5半户外单色板1、5、9、13行不亮，换138、245都不行。

又换一次，整板不亮，仔细检查是245GND脚没焊好。

焊好245，单元板还跟开始那样。

于是检查138到4953的信号，发现相关行的信号和VCC短路。

估计是焊接问题。

把相关器件重新焊一遍即好。

43P10全户外单色板，只有4、8、12、16行亮（如图红色指亮），换138后正常。

加电测试，横向数据走到一半就闪烁。

全亮检查时，发现中间有个595驱动区域亮度低，更换这个595即好。

有个P10半户外单色板竖向四颗灯不亮，疑为595坏了。

近处看是发现两颗灯发黑，应该是烧了。

换灯即好。

F5室内单色板有两行常亮，应该是4953或138问题。

检查发现138烧了，更换138后下半块横向数据走到第三列就乱了。

更换下面第一个595即好。

4。
