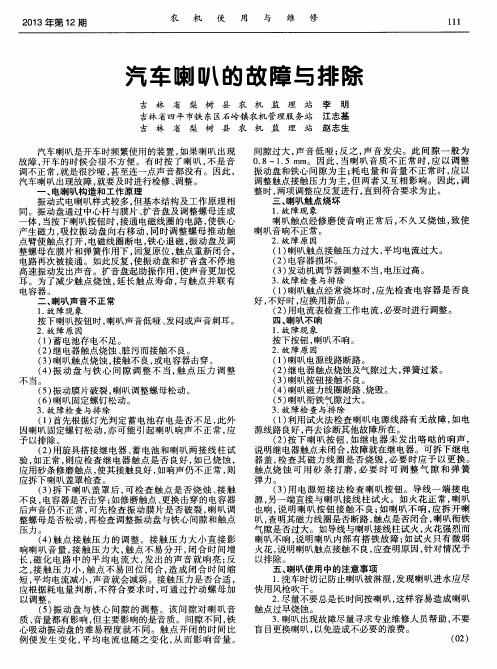

汽车喇叭线路连接及故障诊断

汽车电工电子实训指导书2014 /2015 学年第一学期课程名称：汽车电工电子实训指导教师：班级：姓名：第组组长：组员：项目二：汽车喇叭线路的连接第周星期实训结果总评：教学目标：知识点：·汽车喇叭电路线路组成及工作原理·汽车喇叭电路的故障检测与排除能力点：·掌握汽车喇叭电路的原理图·掌握汽车喇叭常见的故障检测与排除方法教学重点：·汽车喇叭电路的接线·汽车喇叭电路的工作原理教学难点：掌握汽车喇叭电路故障诊断与排除方法教学方法及手段：讲授法、演示法、小组讨论法图一图二有继电器控制的喇叭电路这种喇叭电路采用喇叭电源电路和控制电路分开的控制方式，适用于喇叭功率相对较大的车型，以解决喇叭按钮直接控制过大电流，造成按钮易烧蚀的问题。

电喇叭音量和音质的调整并不是完全独立的，两者实际上是相互关联的，因此需反复调试才会获得最佳效果。

3.3熔断丝部位检查到熔断丝熔断后，应及时进行更换，如短时间内又熔断，进行喇叭故障的维修。

3.4继电器部位继电器触点烧结，会造成喇叭长鸣；线圈断路，会造成喇叭不响。

根据继电器的插脚位置及作用，用万用表测量其电磁线圈阻值，打开观察触点的烧蚀情况，换。

如何分继电器的插脚？继电器的四个脚分为两组,一组为线圈的正负极,用万用表电阻档测量两个对脚有电阻；另一组的电阻为无穷大的是电磁开关组.1、看懂电路图，按图连接。

2、万用表电阻档位的正确选择。

3、线路的连接要牢固，不要短路。

4、分清电源正负极。

5、接好后复查一次线路，再接电源。

任务一、了解喇叭安装位置，为了后面的故障排除做铺垫任务二、更具电路图原理图进行线路连接（情景教学法）给实训教师。

并组织小组成员打扫实训场所卫生，待老师检查后方可离开。

请各组组长放好本组的万用表，以后的实训中一直使用此万用表，如有损坏，由全组共同赔偿。

汽车喇叭长时间不响的故障排查与修复在汽车驾驶中，喇叭是一项非常重要的安全设备。

它能够帮助驾驶员向其他车辆或行人发出警示信号，保障行车安全。

然而，有时候我们会发现汽车喇叭长时间不响，甚至完全失灵。

本文将讨论汽车喇叭长时间不响的故障排查与修复方法。

一、检查电源供应首先，我们需要检查喇叭的电源供应是否正常。

使用一个电压表或多用途测试仪测量喇叭的电压。

如果电压显示正常，那么问题可能在喇叭本身；如果电压显示异常或无电压输出，那么问题可能出现在电源电路上。

在这种情况下，可以检查电源保险丝是否烧断，或者检查电源线路是否有断裂或接触不良。

二、检查喇叭线路如果电源供应正常，我们需要检查喇叭线路是否存在问题。

检查喇叭线路之前，确保车辆的电源已经关闭。

首先，检查喇叭线路是否有断裂或接触不良。

检查线路连接端口是否干净，并确保连接紧固。

此外，检查线路是否有磨损、破裂或受潮的现象，这些都可能导致喇叭不响。

如果发现线路有问题，及时更换或修复。

三、检查喇叭本身如果电源供应和喇叭线路都没有问题，那么问题可能出现在喇叭本身。

首先，检查喇叭是否被异物堵塞。

如果有异物堵塞喇叭，将其清除。

其次，检查喇叭是否损坏，特别是喇叭的震膜。

受损的震膜可能导致喇叭失去共振效应，从而无法发出声音。

如果发现喇叭损坏，需要进行更换或修理。

四、使用喇叭信号继电器在某些情况下，喇叭不响可能是由于信号继电器故障造成的。

信号继电器是控制喇叭工作的关键组件之一。

检查信号继电器的连接是否良好，确保继电器正常工作。

如果继电器损坏，需要更换继电器。

五、请专业技师检查如果以上方法都没有解决喇叭长时间不响的问题，那么可能需要请专业技师进行进一步排查和修复。

专业技师可能通过使用诊断工具来检测喇叭及其相关系统的故障，并根据检测结果采取相应的修复措施。

结论汽车喇叭长时间不响可能由多种原因引起，包括电源供应问题、喇叭线路故障、喇叭本身损坏以及信号继电器故障等。

我们可以通过检查电源供应、喇叭线路和喇叭本身来逐一排查并修复问题。

喇叭不响的故障诊断方法
喇叭不响是汽车中常见的故障之一，它会影响到驾驶者的行车安全，因此及时
准确地诊断并解决问题至关重要。

下面将介绍一些常见的喇叭不响的故障诊断方法，希望能对您有所帮助。

首先，当发现喇叭不响时，我们需要检查喇叭的电路是否正常。

可以通过检查
保险丝、继电器以及开关来排除电路故障的可能性。

如果发现保险丝烧断或者继电器损坏，就需要及时更换，并检查是否存在其他短路或者过载的情况。

其次，我们需要检查喇叭本身是否损坏。

可以通过直接给喇叭加电来测试其工
作情况，如果发现喇叭无声，那么很可能是喇叭本身出现了故障，需要进行更换或修理。

另外，还需要检查喇叭线路是否连接良好。

有时候喇叭线路会出现断路或者短
路的情况，导致喇叭无法正常工作。

因此，需要仔细检查喇叭线路的连接情况，确保线路通畅，没有受潮或者受损的情况。

此外，喇叭开关也是一个常见的故障点。

如果开关损坏，就会导致喇叭无法正
常工作。

因此，需要检查开关的工作情况，确保其正常连接并能够正常触发。

最后，如果以上方法都没有解决问题，那么可能是喇叭音频输入端出现了故障。

这时需要检查音频输入端的连接情况，确保音频信号能够正常传输到喇叭上。

总的来说，喇叭不响的故障诊断需要从电路、喇叭本身、线路连接、开关以及
音频输入端等多个方面进行综合排查。

只有全面地检查和排除各种可能性，才能找到并解决问题，确保喇叭能够正常工作。

希望以上方法能够帮助您解决喇叭不响的问题，保障行车安全。

汽车喇叭工作不良故障诊断与排除的流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!汽车喇叭是汽车行驶过程中非常重要的安全部件，用于提醒行人和其他车辆。

奥迪A4喇叭不响故障诊断与排除喇叭一辆汽车由很多个部分，很多个系统组成。

要想去诊断与排除一辆汽车的某个系统中的故障，就得先了解这个系统。

只有了解了这个系统，才能更好的，更快的去诊断与排除掉这个故障。

喇叭，属于汽车的电器部分。

这一部分由电路和元器件组成，是电路与元器件的配合，才能让喇叭工作起来。

要想诊断与排除这方面的故障，首先得理解这方面的电路图。

图表1喇叭电路图，来自奥迪ELSA系统首先，我们再上图中看到，喇叭的电路图是由J519车载电网控制单元，H2、H7喇叭、T4K接头、J4喇叭继电器，再加上喇叭保险丝和开关，通过电线的连接，就形成了一个完整的喇叭电路图。

这其中，只要有一个部分坏了，或者说是出了问题，都会造成喇叭不响的故障。

通过上图，我们已经了解和理解了喇叭的电路图。

现在，我们就来分析下喇叭是怎么样工作的。

首先，由喇叭的开关发出信号，J519车载电网控制单元接收信号，再经过保险丝传给喇叭继电器，通过喇叭继电器到T4K接头，再传递给喇叭，喇叭接到信号后，就工作，发出响声。

这其中只要一个环节出现问题，都会导致喇叭不工作，不发出响声。

喇叭不响故障诊断；喇叭不响的原因大致有二个。

一，硬件，也就是元器件出现问题；二，电路出现问题。

排除：硬件，也就是元器件。

首先，我们得把元器件的位置找到，才能去准确地检测。

我们先检查喇叭开关，在按下开关，通的情况下，电阻会很小，大概几欧姆，断开的情况下，电阻应该是无穷大。

喇叭保险丝，用万用变打道欧姆档，连接保险丝两端，如果没有电阻，就是保险丝坏了，要更换保险丝。

反之，有电阻，就是好的，接着就要检测喇叭继电器，先接通电源（85、86接头，因为这两个接头是线圈），再用万用表接30、87这两个接头，如果能听到滋滋的声音，又有电阻，就是好的。

如果不能满足这两个条件，就是继电器坏了，要更换继电器。

再下来就是检测喇叭本身的好坏，找到喇叭的位置，用万用表检测，如果有电阻就是好的；反之，则喇叭本身坏了，要更换喇叭。

汽车喇叭故障的解决方案汽车喇叭是一种非常重要的安全设备，它可以通过发出响亮的声音来提醒其他车辆和行人。

然而，当汽车喇叭故障时，这一功能将无法正常发挥，给驾驶带来一定的风险。

本文将介绍几种常见的汽车喇叭故障原因及解决方案。

1. 汽车喇叭无声1.1 检查喇叭电源当汽车喇叭无声时，首先应检查喇叭的电源连接。

确保喇叭电源正常连接，没有松动或断裂的情况。

若有损坏，应更换电线或修复连接。

1.2 检查喇叭线路若喇叭电源正常，但喇叭仍然无声，可能是喇叭线路故障。

检查线路是否松动、腐蚀或损坏。

若有需要，修复或更换线路以确保正常通电。

1.3 检查喇叭元件若喇叭线路正常，但喇叭仍无法发声，可能是喇叭元件本身出现故障。

确认喇叭连接稳固，喇叭腔体没有破损。

若发现问题，及时更换喇叭元件。

2. 汽车喇叭声音异常2.1 清理喇叭腔体有时，汽车喇叭腔内可能会堆积灰尘和杂物，导致声音质量下降或异常。

可以使用喷气罐等工具将喇叭内部清理干净，恢复正常声音。

2.2 检查喇叭线圈汽车喇叭的线圈是产生声音的关键部件，当线圈受损或磁铁磨损时，声音可能会变得低沉或失真。

进行线圈测试，如发现问题，及时更换或修复线圈。

2.3 调整喇叭音量在某些情况下，喇叭音量的异常可能是由于音量调整不当所致。

检查车辆喇叭音量调节器的设置，确保其处于适当的位置。

3. 喇叭常叫3.1 检查喇叭开关喇叭常叫可能是由于喇叭开关损坏导致。

检查开关是否松动、腐蚀或老化，若发现问题，应及时修复或更换开关。

3.2 检查喇叭继电器若喇叭常叫，但开关正常工作，可能是喇叭继电器出现问题。

检查继电器是否损坏或腐蚀，如有必要，更换继电器以解决问题。

4. 调试汽车喇叭声音4.1 使用多媒体设备调试喇叭通过使用多媒体设备（如CD或MP3播放器）连接至汽车音响系统，以调试喇叭的声音。

播放不同频率和音量的音乐，检查喇叭是否正常工作，调整音量和均衡器设置以获得理想的声音效果。

4.2 寻求专业帮助如果以上解决方案无法解决汽车喇叭故障，建议寻求专业的汽车维修服务。

汽车喇叭故障排查与修复技巧近年来，汽车已经成为人们生活不可或缺的一部分。

在城市交通繁忙的环境中，喇叭作为驾驶员与其他车辆进行沟通的重要工具，扮演着非常重要的角色。

然而，当我们的汽车喇叭出现故障时，不仅会给我们的驾驶体验带来困扰，还可能产生安全隐患。

因此，了解汽车喇叭故障的排查和修复技巧是每位驾驶员都应该具备的基本知识。

I. 故障排查在修复汽车喇叭故障之前，我们需要先确定出现故障的原因。

以下是一些常见的故障排查步骤：1. 确保电源连接首先，检查喇叭的电源是否被正确连接。

检查电池、保险丝和线路连接是否牢固。

有时候，喇叭无法正常工作的原因很可能是一个松动的电源连接。

2. 检查喇叭开关某些汽车喇叭配备了开关来控制其工作。

请确保开关是否处于打开状态，，以免由于误操作导致喇叭无法正常工作。

3. 检查喇叭线圈喇叭线圈是喇叭最重要的组成部分之一。

通过使用万用表或电路测试仪，检查线圈的连通性是否正常。

如果检测到开路或短路的情况，可能是线圈出现故障，需要更换。

4. 检查喇叭膜喇叭膜是另一个重要的部件，如果膜出现破损或变形，也会影响喇叭的正常工作。

检查喇叭膜是否完好，如果发现问题，可以考虑更换薄膜。

II. 修复技巧一旦确定故障的原因，我们可以采取相应的措施来修复汽车喇叭。

以下是一些常见的修复技巧：1. 焊接线圈如果喇叭线圈出现问题，例如开路或短路，可以考虑使用焊接工具进行修复。

首先，找到线圈上的断开或短路的位置，然后使用焊接工具将其焊接好。

这样可以恢复线圈的连通性。

2. 更换喇叭膜如果喇叭膜破损或变形，需要及时更换。

购买合适的喇叭膜，并按照说明进行更换。

请注意，更换喇叭膜时要小心谨慎，以免对喇叭产生其他损坏。

3. 调整喇叭位置有时候，汽车喇叭的位置可能导致声音不够清晰或传播不够远。

通过调整喇叭的位置，可以改善喇叭的声音效果。

尽可能将喇叭安装在车辆前部，远离任何物体的遮挡。

4. 专业维修如果以上修复技巧都无法解决问题，我们建议寻求专业的汽车维修技师进行修复。
