汽车喇叭驱动电路原理汽车喇叭作为车辆的重要组成部分，起到了提醒其他车辆和行人的作用。
而喇叭的驱动电路则是实现喇叭声音输出的重要组成部分。
本文将详细介绍汽车喇叭驱动电路的原理及其工作过程。
一、喇叭的基本原理喇叭是一种将电能转化为声能的装置，其基本原理是利用电流通过导线时产生的磁场与永久磁铁相互作用，使得振膜产生机械振动，从而产生声音。
喇叭驱动电路的核心就是通过电流的流动来产生磁场，从而驱动喇叭振膜的振动。
二、喇叭振膜的工作原理喇叭振膜是喇叭的重要部件，它负责将电能转化为声能。
当喇叭驱动电路中的电流通过导线时，会在导线周围产生一个磁场。
而喇叭振膜上有一个线圈，当线圈与磁场相互作用时，就会产生一个力，使得振膜产生振动。
这种振动会使得周围的空气产生压缩和稀薄的变化，从而形成声音。
三、汽车喇叭驱动电路的组成汽车喇叭驱动电路主要由电源、开关、驱动器和喇叭组成。
电源为整个电路提供电能，一般为汽车的蓄电池。
开关用于控制喇叭驱动电路的开关状态，当开关闭合时，电流可以流向驱动器。
驱动器是喇叭驱动电路的核心部件，它能够根据电流的输入来产生相应的磁场，从而驱动喇叭振膜的振动。
喇叭则是将振动转化为声音的装置。
四、汽车喇叭驱动电路的工作过程当驾驶员按下汽车的喇叭按钮时，开关会闭合，从而使得电流能够流向驱动器。
驱动器根据电流的输入产生相应的磁场，使得喇叭振膜开始振动。
振动的频率和振幅取决于驱动器的工作方式和输入电流的强度。
振动产生的声音经过喇叭的放大和扩散，最终传播到周围的空气中，达到提醒其他车辆和行人的目的。
五、汽车喇叭驱动电路的特点汽车喇叭驱动电路具有以下特点：1. 稳定性：汽车喇叭驱动电路需要能够稳定地工作，以保证喇叭能够正常发声。
2. 高效性：喇叭驱动电路需要能够将电能高效地转化为声能，使得声音足够响亮。
3. 耐久性：喇叭驱动电路需要能够经受长时间的使用和各种环境的考验，具有较高的耐久性。
4. 可靠性：喇叭驱动电路需要能够在不同的工作条件下可靠地工作，以保证喇叭能够随时发声。
汽车喇叭故障的原因和解决方法汽车喇叭作为车辆的重要安全设备之一，在日常驾驶中起着非常关键的作用。
然而，在一些情况下，我们可能会遭遇到汽车喇叭故障的问题。
本文将介绍汽车喇叭故障的原因和解决方法，帮助车主迅速解决这种问题。
一、汽车喇叭故障的原因1.电路故障：电路连接不良、线路短路、线路断开等电路问题是导致汽车喇叭故障的常见原因之一。
这些问题可能是由于长时间使用而导致的老化或损坏，也可能是由于路况颠簸或抽烟导致的松动接触。
2.喇叭元件故障：喇叭元件的故障也是导致汽车喇叭故障的常见原因之一。
喇叭的振膜、驱动单元或线圈等部件受到湿气、灰尘等外界因素的侵蚀或损坏，都有可能导致喇叭无法正常工作。
3.汽车电瓶问题：汽车电瓶的寿命和健康状况直接影响汽车喇叭的使用情况。
如果电瓶电量不足或电瓶老化，电流无法满足喇叭的运行要求，就会导致喇叭工作不正常。
4.控制电路故障：控制喇叭的继电器或开关出现故障也可能导致喇叭无法正常工作。
这些故障可能是由于长时间使用或部件老化造成的。
二、汽车喇叭故障的解决方法1.检查电路连接：首先，检查喇叭的电源线路，确保连接稳固、接触良好。
可以尝试拔掉电源线再重新插上，确保连接紧密。
如果是线路短路或断开导致的喇叭问题，需要找出并修复短路处或断开处，并重新连接。
2.更换喇叭元件：如果喇叭元件出现问题，例如振膜受损或线圈断开，需要将其更换为新的元件。
可以购买适配的喇叭元件，并根据说明书进行更换。
在更换喇叭元件时，注意保持工作环境干燥，并避免面对火源。
3.检查汽车电瓶：如果喇叭无法正常工作，需要检查汽车电瓶的电量和健康状况。
可以使用万用表测量电瓶的电压，如果电压低于规定范围，说明电瓶电量不足，需要及时充电或更换电瓶。
4.修复或更换控制电路：如果故障是由控制电路问题导致的，可能需要修复或更换继电器、开关等部件。
如果不熟悉电路维修的方法和操作，建议找专业的汽车维修技师协助解决问题。
5.注意维护保养：为了避免汽车喇叭故障的发生，车主还应该定期进行喇叭的维护保养工作。
汽车电工电子实训指导书2014 /2015 学年第一学期课程名称：汽车电工电子实训指导教师：班级：姓名：第组组长：组员：项目二：汽车喇叭线路的连接第周星期实训结果总评：教学目标：知识点：·汽车喇叭电路线路组成及工作原理·汽车喇叭电路的故障检测与排除能力点：·掌握汽车喇叭电路的原理图·掌握汽车喇叭常见的故障检测与排除方法教学重点：·汽车喇叭电路的接线·汽车喇叭电路的工作原理教学难点：掌握汽车喇叭电路故障诊断与排除方法教学方法及手段：讲授法、演示法、小组讨论法图一图二有继电器控制的喇叭电路这种喇叭电路采用喇叭电源电路和控制电路分开的控制方式，适用于喇叭功率相对较大的车型，以解决喇叭按钮直接控制过大电流，造成按钮易烧蚀的问题。
电喇叭音量和音质的调整并不是完全独立的，两者实际上是相互关联的，因此需反复调试才会获得最佳效果。
3.3熔断丝部位检查到熔断丝熔断后，应及时进行更换，如短时间内又熔断，进行喇叭故障的维修。
3.4继电器部位继电器触点烧结，会造成喇叭长鸣；线圈断路，会造成喇叭不响。
根据继电器的插脚位置及作用，用万用表测量其电磁线圈阻值，打开观察触点的烧蚀情况，换。
如何分继电器的插脚？继电器的四个脚分为两组,一组为线圈的正负极,用万用表电阻档测量两个对脚有电阻；另一组的电阻为无穷大的是电磁开关组.1、看懂电路图，按图连接。
2、万用表电阻档位的正确选择。
3、线路的连接要牢固，不要短路。
4、分清电源正负极。
5、接好后复查一次线路，再接电源。
任务一、了解喇叭安装位置，为了后面的故障排除做铺垫任务二、更具电路图原理图进行线路连接（情景教学法）给实训教师。
并组织小组成员打扫实训场所卫生，待老师检查后方可离开。
请各组组长放好本组的万用表，以后的实训中一直使用此万用表，如有损坏，由全组共同赔偿。

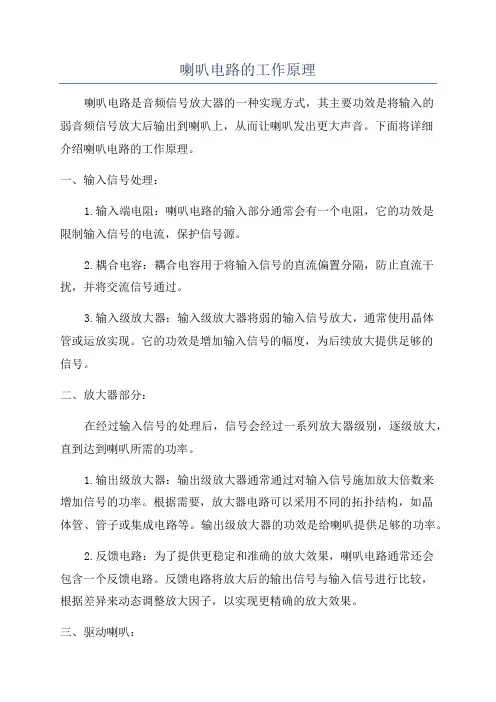

喇叭电路的工作原理喇叭电路是音频信号放大器的一种实现方式，其主要功效是将输入的弱音频信号放大后输出到喇叭上，从而让喇叭发出更大声音。
下面将详细介绍喇叭电路的工作原理。
一、输入信号处理：1.输入端电阻：喇叭电路的输入部分通常会有一个电阻，它的功效是限制输入信号的电流，保护信号源。
2.耦合电容：耦合电容用于将输入信号的直流偏置分隔，防止直流干扰，并将交流信号通过。
3.输入级放大器：输入级放大器将弱的输入信号放大，通常使用晶体管或运放实现。
它的功效是增加输入信号的幅度，为后续放大提供足够的信号。
二、放大器部分：在经过输入信号的处理后，信号会经过一系列放大器级别，逐级放大，直到达到喇叭所需的功率。
1.输出级放大器：输出级放大器通常通过对输入信号施加放大倍数来增加信号的功率。
根据需要，放大器电路可以采用不同的拓扑结构，如晶体管、管子或集成电路等。
输出级放大器的功效是给喇叭提供足够的功率。
2.反馈电路：为了提供更稳定和准确的放大效果，喇叭电路通常还会包含一个反馈电路。
反馈电路将放大后的输出信号与输入信号进行比较，根据差异来动态调整放大因子，以实现更精确的放大效果。
三、驱动喇叭：放大器级别的信号已经足够大，可以驱动喇叭来产生声音。
1.交叉点：交叉点用于将放大器的左右通道信号分别引到喇叭的左右通道。
2.转换器：转换器将电子信号转化为机械运动，从而让喇叭振动。
常见的转换器是电磁式转换器，利用电流通过线圈产生磁场，与带有磁体的振膜相互作用，使其振动。
3.振膜：振膜是喇叭中最重要的组成部分，它是一个质地轻、面积大的薄膜结构，当振膜受到转换器的驱动时，会产生空气压力波动，从而使声音产生。
4.谐振室：谐振室是喇叭的空腔结构，用于放大振动产生的声音。
它的设计与喇叭的类型和特性有关。
综上所述，喇叭电路的工作原理可以概括为：将输入信号经过处理和放大，输出到驱动喇叭的电路中，通过转换器和振膜产生声音。
喇叭电路的设计旨在实现信号的放大和声音的产生。

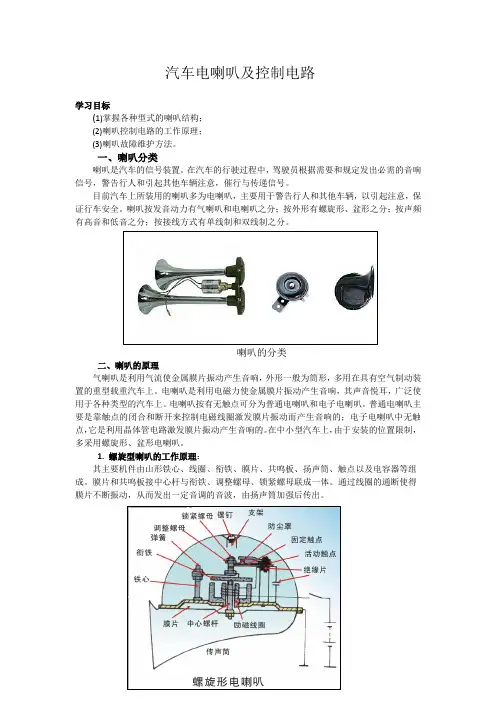

汽车电喇叭及控制电路学习目标(1)掌握各种型式的喇叭结构；(2)喇叭控制电路的工作原理；(3)喇叭故障维护方法。
一、喇叭分类喇叭是汽车的信号装置。
在汽车的行驶过程中，驾驶员根据需要和规定发出必需的音响信号，警告行人和引起其他车辆注意，催行与传递信号。
目前汽车上所装用的喇叭多为电喇叭，主要用于警告行人和其他车辆，以引起注意，保证行车安全。
喇叭按发音动力有气喇叭和电喇叭之分；按外形有螺旋形、盆形之分；按声频有高音和低音之分；按接线方式有单线制和双线制之分。
喇叭的分类二、喇叭的原理气喇叭是利用气流使金属膜片振动产生音响，外形一般为筒形，多用在具有空气制动装置的重型载重汽车上。
电喇叭是利用电磁力使金属膜片振动产生音响，其声音悦耳，广泛使用于各种类型的汽车上。
电喇叭按有无触点可分为普通电喇叭和电子电喇叭。
普通电喇叭主要是靠触点的闭合和断开来控制电磁线圈激发膜片振动而产生音响的；电子电喇叭中无触点，它是利用晶体管电路激发膜片振动产生音响的。
在中小型汽车上，由于安装的位置限制，多采用螺旋形、盆形电喇叭。
1. 螺旋型喇叭的工作原理：其主要机件由山形铁心、线圈、衔铁、膜片、共鸣板、扬声筒、触点以及电容器等组成。
膜片和共鸣板接中心杆与衔铁、调整螺母、锁紧螺母联成一体。
通过线圈的通断使得膜片不断振动，从而发出一定音调的音波，由扬声筒加强后传出。
原理：当按下按钮时，电流由蓄电池正极→线圈→触点→按钮→搭铁→蓄电池负极。
当电流流过线圈时，产生电磁吸力，吸下衔铁，中心杆上的调整螺母压下活动触点臂，使触点分开而切断电路。
此时线圈电流中断，电磁吸力消失，在弹簧片和膜片的弹力作用下，衔铁又返回原位，触点闭合，电路重又接通。
此后，上述过程反复进行，膜片不断振动，从而发出一定音调的声波，经扬声筒加强后传出，共鸣板与膜片刚性连接，在振动时发出陪音，使声音更加悦耳。
为了减小触点火花，保护触点，在触点间并联了一个电容器（或消弧电阻）。
2. 盆形电喇叭的构造与工作原理盆形电喇叭工作原理与上述相同,电磁铁采用螺管式结构,铁心上绕有线圈，上、下铁心之间的气隙在线圈中间，所以能产生较大的吸力。

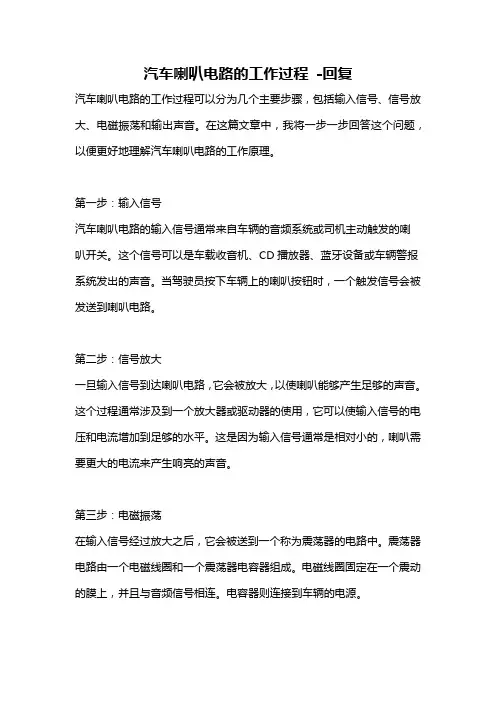

汽车喇叭电路的工作过程-回复汽车喇叭电路的工作过程可以分为几个主要步骤，包括输入信号、信号放大、电磁振荡和输出声音。
在这篇文章中，我将一步一步回答这个问题，以便更好地理解汽车喇叭电路的工作原理。
第一步：输入信号汽车喇叭电路的输入信号通常来自车辆的音频系统或司机主动触发的喇叭开关。
这个信号可以是车载收音机、CD播放器、蓝牙设备或车辆警报系统发出的声音。
当驾驶员按下车辆上的喇叭按钮时，一个触发信号会被发送到喇叭电路。
第二步：信号放大一旦输入信号到达喇叭电路，它会被放大，以使喇叭能够产生足够的声音。
这个过程通常涉及到一个放大器或驱动器的使用，它可以使输入信号的电压和电流增加到足够的水平。
这是因为输入信号通常是相对小的，喇叭需要更大的电流来产生响亮的声音。
第三步：电磁振荡在输入信号经过放大之后，它会被送到一个称为震荡器的电路中。
震荡器电路由一个电磁线圈和一个震荡器电容器组成。
电磁线圈固定在一个震动的膜上，并且与音频信号相连。
电容器则连接到车辆的电源。
当音频信号经过电磁线圈时，它会在线圈周围产生一个变化的磁场。
这个磁场会与线圈上的震荡器电容器相互作用，导致线圈和膜产生振动。
这种振动会以特定频率产生声波。
第四步：输出声音当电磁线圈和膜产生振动时，喇叭就会向外部环境发出声音。
声音的频率和音量取决于输入信号的频率和幅度。
为了控制输出声音的特征，汽车喇叭电路通常还有一些附加组件，比如音量控制器、滤波器和音调控制器。
这些组件可以调整声音的音量和音质，以满足不同驾驶环境和个人喜好的需求。
总结：汽车喇叭电路的工作过程可以概括为输入信号、信号放大、电磁振荡和输出声音。
当输入信号到达喇叭电路时，它首先通过放大器进行放大，然后进入电磁振荡器电路。
电磁振荡器产生振动，将信号转化为声音，并通过喇叭输出到外部环境。
为了控制输出声音的特征，喇叭电路通常还有其他附加组件，如音量控制器和音调控制器。
这些组件使驾驶员能够根据需要调整喇叭的音量和音质。

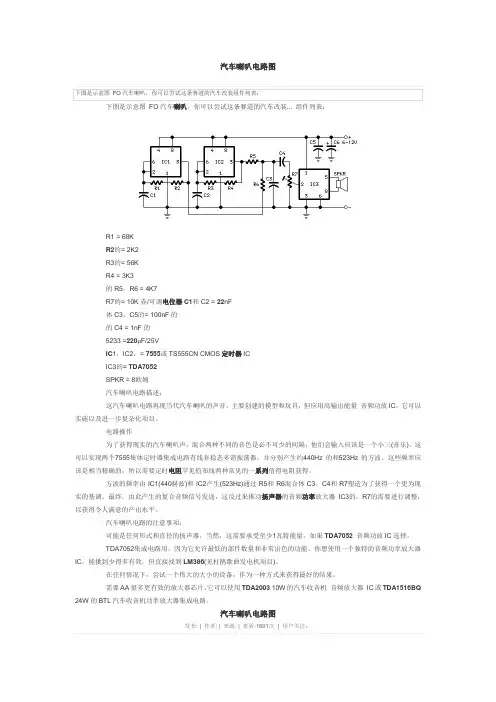

汽车喇叭电路图下图是示意图FO汽车喇叭，你可以尝试这条赛道的汽车改装组件列表：下图是示意图FO汽车喇叭，你可以尝试这条赛道的汽车改装... 组件列表：R1 = 68KR2的= 2K2R3的= 56KR4 = 3K3的R5，R6 = 4K7R7的= 10K壶/可调电位器C1和C2 = 22nF体C3，C5的= 100nF的的C4 = 1nF的5233 =220μF/25VIC1，IC2，= 7555或TS555CN CMOS定时器ICIC3的= TDA7052SPKR = 8欧姆汽车喇叭电路描述：这汽车喇叭电路再现当代汽车喇叭的声音。
主要创建的模型和玩具，但应用高输出能量音频功放IC，它可以实施以及进一步复杂化项目。
电路操作为了获得现实的汽车喇叭声，混合两种不同的音色是必不可少的间隔，他们会输入应该是一个小三(音乐)。
这可以实现两个7555集体定时器集成电路有线非稳态多谐振荡器，并分别产生约440Hz的和523Hz的方波。
这些频率应该是相当精确的，所以需要定时电阻罕见值布线两种常见的一系列值得电阻获得。
方波的频率由IC1(440赫兹)和IC2产生(523Hz)通过R5和R6混合体C3，C4和R7塑造为了获得一个更为现实的基调。
最终，由此产生的复合音频信号发送，这反过来推动扬声器的音频功率放大器IC3的。
R7的需要进行调整，以获得令人满意的产出水平。
汽车喇叭电路的注意事项：可能是任何形式和直径的扬声器。
当然，这需要承受至少1瓦特能量，如果TDA7052音频功放IC选择。
TDA7052集成电路用，因为它允许最低的部件数量和非常出色的功能。
你想使用一个独特的音频功率放大器IC，能挑到少得多有效，但直接找到LM386(见杜鹃歌曲发电机项目)。
在任何情况下，尝试一个伟大的大小的设备，作为一种方式来获得最好的结果。
需要AA很多更有效的放大器芯片，它可以使用TDA2003 10W的汽车收音机音频放大器IC或TDA1516BQ 24W的BTL汽车收音机功率放大器集成电路。
汽车喇叭电路的故障检测与排除刘春晖（山东华宇职业技术学院，山东德州 253009 )中图分类号：U463.653 文献标识码：B 文章编号： 1003一8639（2005）03一0040一02现代汽车电器方面的故障中，喇叭线路的故障率占较大的比重，不同车型有不同的喇叭线路结构，给汽车电器维修人员特别是初学者带来较大的难度。
本文总结了不同车型喇叭电路的故障检测与排除方法，同时简单介绍了中、重型载货汽车安装的电、气喇叭转换电路及不同车型喇叭继电器的代用安装方法。
1 不同车型的喇叭电路结构图1.1 无继电器控制的喇叭电路这种喇叭电路适用于喇叭功率较小的车型，如微型车（松花江、长安、天津华利等）、天津三峰、捷达、夏利等，电路图结构如图1所示。
标致504、505等喇叭电路结构如图2所示，此种喇叭电路结构会造成按钮过早地烧蚀、损坏，因此已淘汰。
1.2 有继电器控制的喇叭电路这种喇叭电路采用喇叭电源电路和控制电路分开的控制方式，适用于喇叭功率相对较大的车型，以解决喇叭按钮直接控制过大电流，造成按钮易烧蚀的问题。
图3为适用于桑塔纳等车型的喇叭电路。
图4为适用于南京依维柯等车型的喇叭电路。
图5为北京切诺基、BJ2020、北京轻客、北京五十铃、解放CA6440、解放CA1092等车型的喇叭电路。
2 喇叭电路的故障检测2.1 检测部位喇叭熔断丝、电喇叭、喇叭继电器接线端子、喇叭按钮接线端子。
2.2 用万用表和试灯分别进行检测a.熔断丝两端电压均为电源电压，用试灯测量亮度正常。
b.不按按钮时，图1、图3两喇叭接线端子电压均为电源电压，用试灯测量亮度正常；图2、图4、图5两喇叭接线端子电压为0，试灯测量不亮。
c.喇叭继电器和线路连接时，喇叭继电器接线端子B 为电源电压，试灯发光正常；H 端子电压情况同喇叭接线端子；S 端子为电源电压，但用试灯测量时试灯微亮（此时灯丝和磁化线圈一同串接到电源电路中，试灯发光达不到其额定电压所致）。
车载有源低音炮电路图车载有源低音炮电路图时下低音炮、超低音箱十分流行，但车用有源低音炮却很少有介绍。
本人单位有辆丰田面包车，车上有录音机音质不错。
但低音明显不足，为此加了一个有源低音炮，效果比较理想，现介绍如下。
找一段内径170MM左右，长1.5M的厚低管，如能找到类似的硬塑料管则更好。
找一段硬木头，在车床上加工成如图9-46中间固定扬声器的那一段，其外径一定要同纸管内径一致，以方便扬声器的固定，并在其外圆上开一走线槽，将扬声器固定在木头上，在木头上刷上胶，将其固定在导管中央，扬声器选用两只8欧6.5英寸低音反相并联。
功放采用TDA2005M，拼成BTL 形式，如图9-47所示。
这是车用电源所能提供较大输出音频功率的电路形式，尽管对超低音来讲，其输出功率有些不够，但在实际使用中，效果相当满意了。
使用时将低音炮旋转在车后座下，低音信号可直接从扬声器上拾取，注意相位不要接错。
此低音炮如能配置50W以上超低音功放、用于家庭影院系统，其效果也较好。
