汽车电工电子实训指导书2014 /2015 学年第一学期课程名称：汽车电工电子实训指导教师：班级：姓名：第组组长：组员：项目二：汽车喇叭线路的连接第周星期实训结果总评：教学目标：知识点：·汽车喇叭电路线路组成及工作原理·汽车喇叭电路的故障检测与排除能力点：·掌握汽车喇叭电路的原理图·掌握汽车喇叭常见的故障检测与排除方法教学重点：·汽车喇叭电路的接线·汽车喇叭电路的工作原理教学难点：掌握汽车喇叭电路故障诊断与排除方法教学方法及手段：讲授法、演示法、小组讨论法图一图二有继电器控制的喇叭电路这种喇叭电路采用喇叭电源电路和控制电路分开的控制方式，适用于喇叭功率相对较大的车型，以解决喇叭按钮直接控制过大电流，造成按钮易烧蚀的问题。
电喇叭音量和音质的调整并不是完全独立的，两者实际上是相互关联的，因此需反复调试才会获得最佳效果。
3.3熔断丝部位检查到熔断丝熔断后，应及时进行更换，如短时间内又熔断，进行喇叭故障的维修。
3.4继电器部位继电器触点烧结，会造成喇叭长鸣；线圈断路，会造成喇叭不响。
根据继电器的插脚位置及作用，用万用表测量其电磁线圈阻值，打开观察触点的烧蚀情况，换。
如何分继电器的插脚？继电器的四个脚分为两组,一组为线圈的正负极,用万用表电阻档测量两个对脚有电阻；另一组的电阻为无穷大的是电磁开关组.1、看懂电路图，按图连接。
2、万用表电阻档位的正确选择。
3、线路的连接要牢固，不要短路。
4、分清电源正负极。
5、接好后复查一次线路，再接电源。

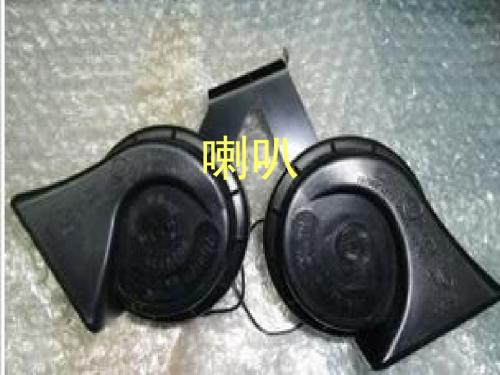

任务一、了解喇叭安装位置，为了后面的故障排除做铺垫任务二、更具电路图原理图进行线路连接（情景教学法）给实训教师。
并组织小组成员打扫实训场所卫生，待老师检查后方可离开。
请各组组长放好本组的万用表，以后的实训中一直使用此万用表，如有损坏，由全组共同赔偿。

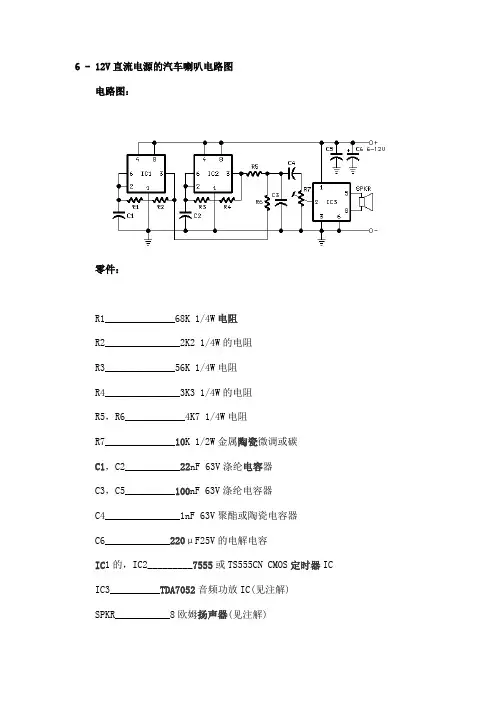

6 - 12V直流电源的汽车喇叭电路图电路图：零件：R1______________68K 1/4W电阻R2_______________2K2 1/4W的电阻R3______________56K 1/4W电阻R4_______________3K3 1/4W的电阻R5，R6____________4K7 1/4W电阻R7______________10K 1/2W金属陶瓷微调或碳C1，C2___________22nF 63V涤纶电容器C3，C5__________100nF 63V涤纶电容器C4_______________1nF 63V聚酯或陶瓷电容器C6_____________220μF25V的电解电容IC1的，IC2_________7555或TS555CN CMOS定时器IC IC3__________TDA7052音频功放IC(见注解)SPKR___________8欧姆扬声器(见注解)评论：该电路再现了现代汽车喇叭的声音。
模型和玩具，但它主要是设计，采用高输出功率音频放大器IC，它也可以用在更苛刻的项目。
电路的操作要获得现实的汽车喇叭声，混合在一起的两种不同的音色是必要的，应间隔就会形成一个所谓的小三(音乐)，这是由两个7555 CMOS定时器有线非稳态多谐振荡器集成电路和实施产生分别大约440Hz的和523Hz的方波。
这些频率应该是相当精确，所以布线两个系列标准电阻 ??值获得必要少见的定时电阻值。
混合经IC1(440Hz的)和IC2产生的方波频率(523Hz)通过R5和R6，由C3，C4和R7，为了获得更逼真的音形。
最后得到的复合音频信号发送，这反过来，驱动扬声器的音频功率放大器IC3的。
R7应进行调整，以获得满意的输出水平。
注：扬声器可以是任何形状和直径。
显然，它必须承受至少1瓦的电源，如果TDA7052音频功放IC是使用在任何情况下，尝试了好大小的设备，以获得最佳效果。
汽车喇叭电路教案公开课教案授课科目：《汽车电气设备与维修》授课时间：2019年12月7日星期一第三节授课地点：多媒体教室授课者：教学内容：汽车喇叭电路教学目标：1、知识目标：①了解喇叭电路的组成及作用②理解喇叭电路的工作原理2、技能目标：掌握喇叭电路的故障诊断与排除的方法3、德育目标：培养学生的自学能力，养成勤动手勤动脑的良好习惯教学重点：理解喇叭电路的工作原理教学难点：掌握喇叭电路的故障诊断与排除的方法教学方法：任务驱动教学法、分组讨论法教学用具：教学过程：一、引入（1分钟）二、喇叭的作用：引起注意（1分钟）三、喇叭电路的组成及作用：（8分钟）任务一：喇叭电路由那几部分组成及各组成部分有何作用？1、蓄电池（电源）：供电2、喇叭（用电器）：发出声音3、喇叭开关（控制元件）：控制4、保险、继电器（保护装置）：保护四、喇叭电路的工作原理：（10分钟）任务二：拟画喇叭电路图。
1、当按下喇叭按扭时，电流通过继电器线圈，产生电磁吸力，吸下衔铁，触点闭合，此时接通喇叭电路，喇叭开始工作。
2、当释放喇叭按扭时，喇叭控制线路断开，电磁力消失，触点断开，喇叭停止工作。
五、喇叭电路的电流流向：（4分钟）任务三：指出控制线路和主线路的电流流向。
1、控制线路：蓄电池正极→喇叭继电器线圈→喇叭开关→搭铁2、主线路：蓄电池正极→喇叭继电器触点→喇叭→搭铁六、喇叭电路的故障诊断与排除：（20分钟）任务四：如何排除喇叭电路的故障？1、排故原则：先简单后复杂2、排故步骤：①检查保险②检查是否有电到喇叭③如果有电到喇叭，则故障在喇叭或喇叭的搭铁线④如果没有电到喇叭，则故障在喇叭开关或喇叭继电器或线路七．小结（1分钟）。
