远传智能水表及其系统实施管理方案作者：王锋来源：《科学与财富》2014年第06期摘要：本文从供水行业中远传智能水表的使用，结合无锡近几年来在远传智能水表的实际应用情况和效果，探讨一种适合我国国情的智能水表数据采集系统，同时考虑供水调度决策方法专家系统微观模型宏观模型等高端应用接口。

关键词：远传智能水表实时监控系统结构数据通讯人机接口一、前言随着社会和经济的进步，现代都市住宅楼宇化、高层化的大量普及，住宅商品化发展迅速，随着都市生活节奏化的加快，以往人工上门抄水表的方式抄表效率低下，水费回收速度缓慢，抄表和收费问题日益突出。

已不再能适应现代社会的发展。

虽然有些地区也在实行IC卡抄表的方案，但有存在着种种弊端。

如何有效解决入户抄表收费的技术问题，提供一个合理、完整、系统的实施管理方案，需要企业、科研和公用事业管理部门共同努力。

目前，住宅水表远程抄表系统形式多样，但市场比较混乱，技术上尚不成熟，没有一个被市场认可的完整系统实施管理方案。

传统的有线抄表系统布线复杂、可靠性差、维护困难，难以实现管理升级，不能满足旧楼系统改造的市场要求；新的远传阀控预付费系统是一种全新的提高抄表效率的方案，集预付费、远程故障诊断、管理为一体与IC卡抄表的方案相比，其突出的优点在于：IC卡表仅仅在于售水，没有远程诊断和管理的功能，不能及时诊断用户水表所出现的故障，也不能及时发现不法用户恶意窃水的行为。

而远传阀控水表预付费系统可以轻松地解决这些问题。

本系统方案采用GPRS无线数据传输方式，可方便实现户内仪表的数据出户、集中及统一管理，系统成本低、可靠性高、易于扩展、方便实现网络化管理，有效地解决了抄表和收费问题，具有很高的经济和社会效益。

二、系统简介系统主要由五部分组成：远传智能计量表、采集器、集中器、手抄器和上位机管理软件。

1、远传智能计量表是计量仪表，具有数据计量、阀门控制及数据通讯功能，是系统的基本单元。

远传智能计量表可根据设计要求安装在居民室内或室外管道井中，可直接替换旧表而无需改造原有系统。

远传水表解决方案远传水表是一种能够实现自动远程抄表、监测用水情况、实时传输数据的水表产品。

它利用物联网技术，通过无线传输数据的方式，实现了对水表的远程监控和管理。

远传水表解决了传统水表抄表工作繁琐、耗时长、不准确等问题，提高了用水单位和管理者的工作效率，为水资源管理提供了便利。

下面是关于远传水表解决方案的详细介绍。

一、远传水表的原理和组成远传水表系统由远传水表、数据采集终端、数据传输网和数据处理平台四个主要部分组成。

1.远传水表：远传水表是系统的核心组成部分，它能够实时记录和统计用水数据，并通过内置的通讯模块将数据传输给数据采集终端。

2.数据采集终端：数据采集终端负责接收和存储来自远传水表的用水数据，并将数据通过无线通信方式传输给数据传输网。

3.数据传输网：数据传输网负责接收来自数据采集终端的用水数据，并将数据传输给数据处理平台。

4.数据处理平台：数据处理平台负责接收来自数据传输网的用水数据，并进行数据处理、分析和存储。

用户可以通过数据处理平台进行用水数据的查询、统计和管理。

二、远传水表的优势和应用意义1.自动化管理：远传水表实现了自动化抄表，不再需要人工定期抄表，大大节省了人力和时间成本。

同时，远传水表能够实时监测用水情况，通过数据分析和处理，可以及时发现异常用水行为，提供科学的用水管理建议。

2.精确性高：远传水表采用数字化设计，具有高度的精确性。

它能够准确记录用水数据，避免了传统水表由于机械磨损或破坏导致的数据不准确的问题。

3.节水意识提高：远传水表能够通过实时监测和记录用水数据，向用户提供详细的用水情况报告，帮助用户了解自己的用水习惯和用水量，从而提高节水意识并采取相应的节水措施。

4.减少漏水损失：远传水表能够及时发现用水异常情况，如漏水、窃水等，减少用水单位和个人的用水损失。

5.提高服务质量：远传水表系统具有自动化抄表、无线通信、数据分析处理等功能，大大提高了服务效率和质量，为用户提供了更好的水务服务。

无线远传智能水表及远程抄表完整解决方案目录一、引言 (1)1、概述 (1)2、术语 (2)二、无线远传智能水表及远程抄表系统解决方案 (2)1、无线智能水表抄表及抄表方案介绍 (2)2、无线抄表方式 (3)3、系统方案的硬件组成及产品描述 (4)4、后台远程抄表系统 (6)5、后台远程抄表系统的主要功能 (7)6、远传水表系统与自来水公司其他MIS系统的接口 (8)三、无线水表远程抄表的实施 (8)1、项目背景 (8)2、无线远传智能水表及远程抄表的实施 (9)一、引言1、概述从20世纪90年代开始，各种智能型水表、水表抄表系统等产品也开始兴起，尽管目前国内的水表种类形式多种多样，但是从发展角度来看,无线远传智能水表是一种必然的趋势，可以节省人力、物力、财力成本，提高抄表的准确度，更可以实现阶梯化收费，有效的利用有限的水资源。

目前我国很多地方采用将水表安装在用户室内，每月水表入户抄表收费给用户带来很多麻烦,给抄表人员带来烦恼,造成很多不必要麻烦。

为了有效解决入户抄表收费存在的诸多弊端，提高效率,杜绝拖欠费用。

因此耗能表户外计量呼声越来越高，尤其对高层、豪华居住小区，耗能表户外计量是非常必要的,传统抄表方式已经不能适应今后住宅的发展要求。

2、术语1）无线传输免费抄表频段：470.00MHz-510MHz；2）LORA直序扩频技术:是高安全性、抗干扰的一种无线序列型号传输方式;利用高速率的扩频序列在发射端扩展信号的频谱，而在接收端用相同的扩频码序列进行解扩，把展开的扩频信号还原成原来的信号。

3）无线远传智能水表：以干式或湿式水表为计量基表，加装具有远传发讯输出计量数据的自来水计量装置，接收无线抄表主设备（如:无线集中器或抄表机）的抄表指令发射数据.4）点对点或一点对多点的自动集中抄表：主设备(无线手抄器或无线集中器)不经过任何中间节点发送抄表指令给无线水表进行数据抄取、设置的抄表方式.二、无线远传智能水表及远程抄表系统解决方案1、无线智能水表抄表及抄表方案介绍无线远传智能水表采用低频窄带（频段:470MHz—510MHz）的微功率无线通信技术，利用目前最稳定可靠的直扩频技术,保证水表的通信距离一致性；水表数据经过无线集中器采集后利用现在成熟的GPRS／CDMA/3G/4G公网无线通信传输到后台抄表系统，成本便宜，通信稳定，技术成熟。

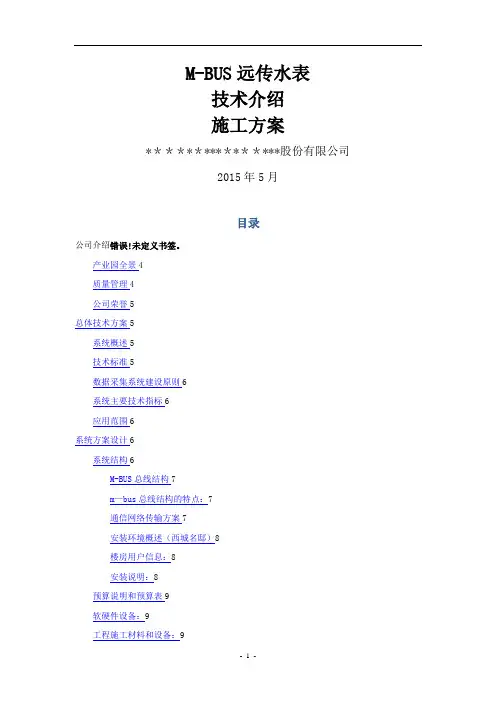

M-BUS远传水表技术介绍施工方案*＊＊＊*＊***＊*＊＊***股份有限公司2015年5月目录公司介绍错误!未定义书签。

产业园全景4质量管理4公司荣誉5总体技术方案5系统概述5技术标准5数据采集系统建设原则6系统主要技术指标6应用范围6系统方案设计6系统结构6M-BUS总线结构7m—bus总线结构的特点：7通信网络传输方案7安装环境概述（西城名邸）8楼房用户信息：8安装说明：8预算说明和预算表9软硬件设备：9工程施工材料和设备：9预算表9产品技术性能及技术指标10集中采集器10技术指标:错误!未定义书签。

状态说明：错误!未定义书签。

集中采集器的施工12M—BUS超声波热量表（BDXHM-C）13产品特点错误!未定义书签。

超声波热量表的工作原理错误!未定义书签。

功能特点错误!未定义书签。

超声波热量表主要技术参数错误!未定义书签。

超声波热量表使用说明错误!未定义书签。

安装与维护错误!未定义书签。

安装尺寸错误!未定义书签。

管理系统平台15系统功能17系统应用结构18系统常用界面介绍37 施工布线要求22施工方案说明22注意事项23表具子系统26M—BUS总线子系统27技术培训方案28技术培训目标29技术支持与售后服务措施29售后服务29服务态度30维修服务30实施细则30售后服务内容30售后服务内容承诺31服务承诺31公司介绍企业简介西安北斗星数码信息股份有限公司成立于2001年5月,注册资金5000万人民币，位于西安高新区锦业路69号创业研发园，是一个运作规范的股份制企业，也是“高新技术企业”和“软件认定企业”，并取得《制造计量器具许可证》和《环境管理体系认证ISO14000》.被西安市评为十一五期间“优秀技术创新企业”,现为高新区电子信息专业委员会主任委员单位。

公司是专业从事智能计量仪表、能源管网SCADA系统和自动化流程分析软件研发、生产和销售的高新技术企业，具有自主知识产权的“北斗星成”牌智能水表、电表和热量表行销全国各大区域市场，成为重点区域市场唯一指定品牌供应商。

无线远传IC卡水电表方案第二部分系统介绍一、概述远程抄表系统是为提高水表、电表等能耗参数的综合计费管理水平而设计的新兴技术。

它以全自动的抄表方式取代了传统的人工抄表方式，和同类抄表系统相比，具有网络结构自适应、免调试、免维护、运行稳定、方便扩展的特点。

该系统采用先进的无线网络数据传输技术，对居民用水、用电的使用状况进行实时采集，实现数据的集中存储和统一管理，减少了人工劳动，极大地提高了工作效率，为有关部门管理、统计、分析能源使用情况提供依据，使管理更科学、更高效。

1、应用范围✧供水公司✧电力公司✧物业公司✧企业单位✧学校宿舍等2、系统功能✧实时抄表功能✧冻结抄表功能✧设备档案管理✧用户档案管理✧数据统计分析✧报表查询打印✧操作权限管理✧缴费结算管理✧数据异常诊断✧数据备份恢复二、参照标准和规范文件✧GB/T 778.1-2007 冷水水表和热水水表（第1部分：规范）✧GB/T 778.2-2007 冷水水表和热水水表（第2部分：安装要求）✧GB/T 778.3-2007 冷水水表和热水水表（第3部分：试验方法和试验设备）✧CJ/T 188-2004 户用计量仪表数据传输技术条件✧信部无[2005]423 号《微功率（短距离）无线电设备管理暂行规定》✧JJG596-2012电子式电能表✧JJG596-2012电子式电能表检定规程✧IEC62052-11交流电测量设备通用要求、试验和试验条件✧GB/T17215.321-2008 1级和2级静止式交流有功电度表✧DL/T 645-1997多功能电能表通信规约✧信部[2005]423号微功率（短距离）无线电设备的技术要求三、系统介绍远程抄表系统是我公司结合自身先进技术和用户实际应用需求，而推出的一套具有极高性价比的自动抄表系统。

该系统秉承我公司在同类产品十余年的丰富经验，借鉴并结合了国内外数家著名同类产品的先进技术思路，运用了先进的计算机网络技术、无线网络技术、自动控制技术等，是目前国内最先进的远程抄表系统之一。

大用户远传水表监测系统方案一、 系统方案1、SCADA 系统框架图2、系统组成2.1现场仪表一次仪表可包括：电池供电的电磁流量计、电池供电的超声波流量计、发讯远传机械水表（霍尔或干簧管或光电）、压力变送器等一次仪表。

2.2远传装置：GPRS 监测仪，采集方式可以为RS485直读、霍尔、干簧管、压力4-20MA ，通讯方式可以为GPRS 、CDMA 、GSM （SMS ）。

2.3数据通过移动无线基站传输到INTERNET 网上，经路由器与防火墙存入服务器的数据库中，系统采用BS 结构，通过WEB 浏览数据。

二、 远传装置1、 产品介绍DATGPRS H86A 数据监控仪是本公司经过多年的实践经验及工程应用，为满足市场需求而开发的集数据采集与无线GPRS 通讯为一体的终端产品。

该产品可同时采集多路脉冲量、开关量和模拟量，以GPRS 为通信GPRS/CDMA/GSM(SMS)RS485光电直读 霍尔脉冲压力变送器 GPRS 监测仪服务器路由器 防火墙 INTERNET平台，具有不受地理限制、稳定、可靠和成本低等优点。

H86A GPRS 数据监控仪采用电池供电，微功耗处理，可设置数据保存和定时上发时间。

外壳采用全密封防水设计，符合IP68标准，适应野外露水和被水浸泡。

H86A GPRS数据监控仪针对工业SCADA系统的RTU终端的应用需求，在可靠性、电磁兼容性、接口、工作温度范围及输入输出等方面均采用产品化和工业化设计，保证了长期恶劣环境下工作的稳定性和可靠性，可广泛应用于没有外部电源供应的远程数据采集和设备监控等领域。

H86A GPRS数据监控仪为功能最为完善的低功耗GPRS采集通讯RTU终端。
