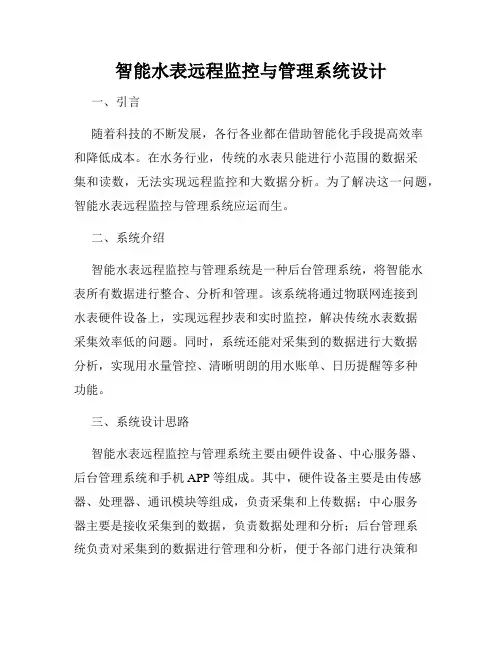

智能水表远程监控与管理系统设计一、引言随着科技的不断发展，各行各业都在借助智能化手段提高效率和降低成本。
在水务行业，传统的水表只能进行小范围的数据采集和读数，无法实现远程监控和大数据分析。
为了解决这一问题，智能水表远程监控与管理系统应运而生。
二、系统介绍智能水表远程监控与管理系统是一种后台管理系统，将智能水表所有数据进行整合、分析和管理。
该系统将通过物联网连接到水表硬件设备上，实现远程抄表和实时监控，解决传统水表数据采集效率低的问题。
同时，系统还能对采集到的数据进行大数据分析，实现用水量管控、清晰明朗的用水账单、日历提醒等多种功能。
三、系统设计思路智能水表远程监控与管理系统主要由硬件设备、中心服务器、后台管理系统和手机APP等组成。
其中，硬件设备主要是由传感器、处理器、通讯模块等组成，负责采集和上传数据；中心服务器主要是接收采集到的数据，负责数据处理和分析；后台管理系统负责对采集到的数据进行管理和分析，便于各部门进行决策和管理；手机APP负责提供用户使用界面，使用户随时查看用水状况、水费账单等信息。
（一）硬件设备智能水表的核心是传感器，能够对水表数据进行采集和存储，在一定时期后将数据传输到后台管理系统。
传感器还应该配备定位功能，以便于进行远程故障排除。
处理器主要负责数据计算和处理，将采集到的数据通过通讯模块传输到中心服务器。
通讯模块负责数据传输和接收，目前主要采用物联网技术和NB-IoT技术，能够通过无线网络实现数据的实时传输。
（二）中心服务器中心服务器主要负责数据存储、处理和分析。
在数据接收之后，服务器将存储数据，并通过处理器进行数据分析，实现统计分析、数据挖掘等功能。
同时，服务器还能够接收硬件设备的信号，进行异常报警处理和远程升级等工作。
（三）后台管理系统后台管理系统主要是由采集平台、数据处理、系统监控、分析报告等模块构成。
采集平台负责采集和导入数据，数据处理负责对数据进行分析和处理，系统监控负责保障系统稳定性，分析报告负责将数据分析结果以报表的形式提供给管理人员，便于管理决策。

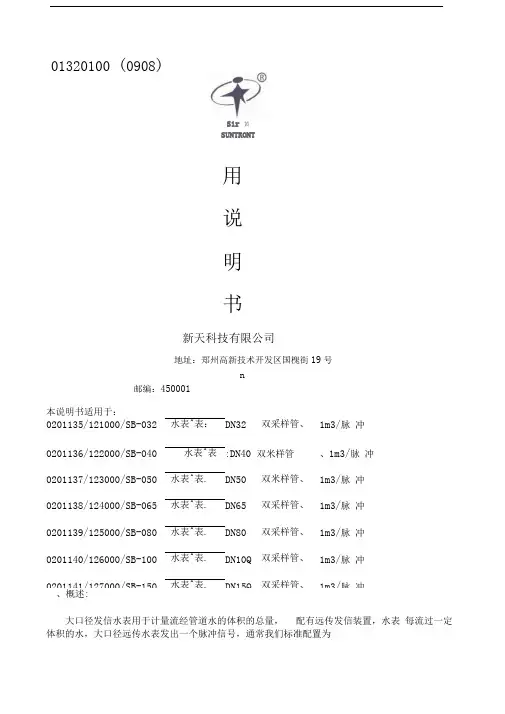

用 说 明 书新天科技有限公司地址：郑州高新技术开发区国槐街19号n邮编：450001本说明书适用于：0201135/121000/SB-032 水表^表： DN32 双采样管、 1m3/脉 冲 0201136/122000/SB-040水表^表 :DN40 双米样管、1m3/脉 冲0201137/123000/SB-050 水表^表. DN50 双米样管、 1m3/脉 冲 0201138/124000/SB-065 水表^表. DN65 双采样管、 1m3/脉 冲 0201139/125000/SB-080 水表^表. DN80 双采样管、 1m3/脉 冲 0201140/126000/SB-100 水表^表. DN10Q 双采样管、 1m3/脉 冲 0201141/127000/SB-150 水表^表.DN15Q 双采样管、 1m3/脉 冲、概述:大口径发信水表用于计量流经管道水的体积的总量， 配有远传发信装置，水表 每流过一定体积的水，大口径远传水表发出一个脉冲信号，通常我们标准配置为01320100 (0908)Sir 黄 SUNTRONT干簧管感应器。
脉冲当量有100升/脉冲、1000升/脉冲和10000升/脉冲供选择。
本大口径远传水表主要用于配合FS-2型大水表控制器使用，也可以用于无线远传抄表（控制）系统。
二、大口径发信水表的发信装置双信号发讯：正常工作状态，当水表流经一定体积时，K1、K2分别发出信号；故障状态时（包括外磁干扰），K1、K2同时或其中一个一直处于闭合状 ^态。
接线注意事项：1、连线的接头在水或潮湿环境中会发生锈蚀现象，所以一定要用防水胶带缠好。
2、水或潮湿的环境是导电体，所以接线头间应保持一定距离且不能被水浸蚀，以防上级设备误读数据。
三、产品分类及性能特点：大口径远传水表分为：水平螺翼湿式冷水表 LXL -（ 80〜200） E多流旋翼湿式冷水表 LXS -（ 80〜150） E多流束旋翼湿式冷水表 LXS - 15E〜50E水平螺翼湿式冷水表 LXL -（ 80〜200 ） E用??? 途：用于测量流经自来水管道水的体积总量。
无线远传智能水表及远程抄表完整解决方案目录一、引言 (3)1、概述 (3)2、术语 (3)二、无线远传智能水表及远程抄表系统解决方案 (3)1、无线智能水表抄表及抄表方案介绍 (3)2、无线抄表方式 (5)3、系统方案的硬件组成及产品描述 (7)4、后台远程抄表系统 (11)5、后台远程抄表系统的主要功能 (13)6、远传水表系统与自来水公司其他MIS系统的接口 (14)三、无线水表远程抄表的实施 (14)1、项目背景 (14)2、无线远传智能水表及远程抄表的实施 (15)一、引言1、概述从20世纪90年代开始，各种智能型水表、水表抄表系统等产品也开始兴起，尽管目前国内的水表种类形式多种多样，但是从发展角度来看，无线远传智能水表是一种必然的趋势，可以节省人力、物力、财力成本，提高抄表的准确度，更可以实现阶梯化收费，有效的利用有限的水资源。
目前我国很多地方采用将水表安装在用户室内，每月水表入户抄表收费给用户带来很多麻烦，给抄表人员带来烦恼，造成很多不必要麻烦。
为了有效解决入户抄表收费存在的诸多弊端，提高效率，杜绝拖欠费用。
因此耗能表户外计量呼声越来越高，尤其对高层、豪华居住小区，耗能表户外计量是非常必要的，传统抄表方式已经不能适应今后住宅的发展要求。
2、术语1）无线传输免费抄表频段：470.00MHz-510MHz；2）LORA直序扩频技术：是高安全性、抗干扰的一种无线序列型号传输方式；利用高速率的扩频序列在发射端扩展信号的频谱，而在接收端用相同的扩频码序列进行解扩，把展开的扩频信号还原成原来的信号。
3）无线远传智能水表：以干式或湿式水表为计量基表，加装具有远传发讯输出计量数据的自来水计量装置，接收无线抄表主设备（如：无线集中器或抄表机）的抄表指令发射数据。
4）点对点或一点对多点的自动集中抄表：主设备（无线手抄器或无线集中器）不经过任何中间节点发送抄表指令给无线水表进行数据抄取、设置的抄表方式。
二、无线远传智能水表及远程抄表系统解决方案1、无线智能水表抄表及抄表方案介绍无线远传智能水表采用低频窄带（频段：470MHz-510MHz)的微功率无线通信技术，利用目前最稳定可靠的直扩频技术，保证水表的通信距离一致性；水表数据经过无线集中器采集后利用现在成熟的GPRS／CDMA/3G/4G公网无线通信传输到后台抄表系统，成本便宜，通信稳定，技术成熟。

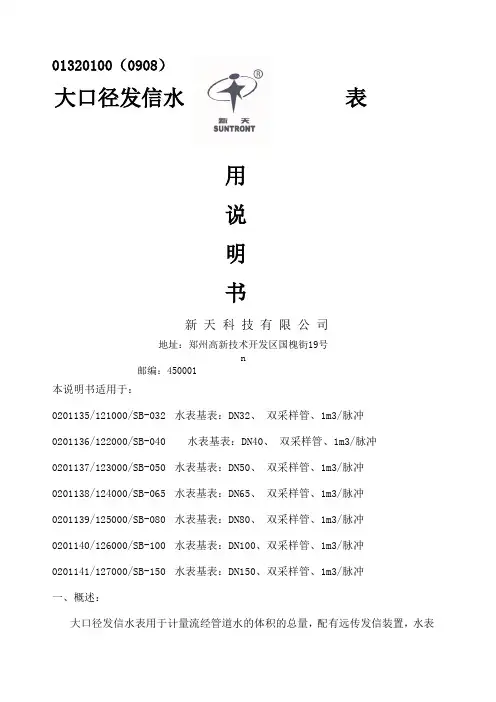

01320100（0908）大口径发信水表使用说明书新天科技有限公司地址：郑州高新技术开发区国槐街19号n邮编：450001本说明书适用于：0201135/121000/SB-032 水表基表：DN32、双采样管、1m3/脉冲0201136/122000/SB-040 水表基表：DN40、双采样管、1m3/脉冲0201137/123000/SB-050 水表基表：DN50、双采样管、1m3/脉冲0201138/124000/SB-065 水表基表：DN65、双采样管、1m3/脉冲0201139/125000/SB-080 水表基表：DN80、双采样管、1m3/脉冲0201140/126000/SB-100 水表基表：DN100、双采样管、1m3/脉冲0201141/127000/SB-150 水表基表：DN150、双采样管、1m3/脉冲一、概述：大口径发信水表用于计量流经管道水的体积的总量，配有远传发信装置，水表每流过一定体积的水，大口径远传水表发出一个脉冲信号，通常我们标准配置为干簧管感应器。
脉冲当量有100升/脉冲、1000升/脉冲和10000升/脉冲供选择。
本大口径远传水表主要用于配合FS-2型大水表控制器使用，也可以用于无线远传抄表（控制）系统。
二、大口径发信水表的发信装置双信号发讯：正常工作状态，当水表流经一定体积时，K1、K2分别发出信号；故障状态时（包括外磁干扰），K1、K2同时或其中一个一直处于闭合状态。
接线注意事项：1、连线的接头在水或潮湿环境中会发生锈蚀现象，所以一定要用防水胶带缠好。
2、水或潮湿的环境是导电体，所以接线头间应保持一定距离且不能被水浸蚀，以防上级设备误读数据。
三、产品分类及性能特点：大口径远传水表分为：水平螺翼湿式冷水表LXL－（80～200）E多流旋翼湿式冷水表LXS－（80～150）E多流束旋翼湿式冷水表LXS－15E～50E用途：用于测量流经自来水管道水的体积总量。
[标签:标题]篇一：无线远传水电表远程抄表系统方案(带IC卡控制)无线远传IC卡水电表方案第二部分系统介绍一、概述远程抄表系统是为提高水表、电表等能耗参数的综合计费管理水平而设计的新兴技术。
它以全自动的抄表方式取代了传统的人工抄表方式，和同类抄表系统相比，具有网络结构自适应、免调试、免维护、运行稳定、方便扩展的特点。
该系统采用先进的无线网络数据传输技术，对居民用水、用电的使用状况进行实时采集，实现数据的集中存储和统一管理，减少了人工劳动，极大地提高了工作效率，为有关部门管理、统计、分析能源使用情况提供依据，使管理更科学、更高效。
1、应用范围? 供水公司? 电力公司? 物业公司? 企业单位? 学校宿舍等2、系统功能? 实时抄表功能? 冻结抄表功能? 设备档案管理? 用户档案管理? 数据统计分析? 报表查询打印? 操作权限管理? 缴费结算管理? 数据异常诊断? 数据备份恢复二、参照标准和规范文件? GB/T 778.1-2007? GB/T 778.2-2007? GB/T 778.3-2007? CJ/T 188-2004冷水水表和热水水表（第1部分：规范）冷水水表和热水水表（第2部分：安装要求）冷水水表和热水水表（第3部分：试验方法和试验设备）户用计量仪表数据传输技术条件? 信部无[2005]423 号《微功率（短距离）无线电设备管理暂行规定》? JJG596-2012 电子式电能表? JJG596-2012 电子式电能表检定规程? IEC62052-11 交流电测量设备通用要求、试验和试验条件? GB/T17215.321-2008 1级和2级静止式交流有功电度表? DL/T 645-1997多功能电能表通信规约? 信部[2005]423号微功率（短距离）无线电设备的技术要求三、系统介绍远程抄表系统是我公司结合自身先进技术和用户实际应用需求，而推出的一套具有极高性价比的自动抄表系统。
该系统秉承我公司在同类产品十余年的丰富经验，借鉴并结合了国内外数家著名同类产品的先进技术思路，运用了先进的计算机网络技术、无线网络技术、自动控制技术等，是目前国内最先进的远程抄表系统之一。
远程供水行动方案摘要本文旨在针对远程地区水资源短缺问题，提出一种远程供水行动方案。
该方案将利用现代科技手段，通过远程监测、水资源优化管理和智能供水系统的建设与运营，实现远程地区的稳定供水，提升供水效率，满足远程地区居民的日常生活需求。
1. 引言远程地区的供水问题一直是一个严重的挑战。
由于地理位置的限制和传统供水系统的不足，远程地区往往面临着水资源短缺、供水不稳定以及供水效率低下等问题。
为了解决这些问题，本文提出了一种基于远程监测和智能供水系统的远程供水行动方案。
2. 远程监测为了全面了解远程地区的水资源状况，远程监测是必不可少的一步。
通过安装传感器设备和建立远程监测系统，可以实时监测水位、水质等关键指标，并将数据传输至中心监控室。
监测系统可以采用无线传输方式，使用物联网技术将数据传输到云平台，方便数据的集中管理和分析。
3. 水资源优化管理通过远程监测系统获得的数据，可以进行水资源的优化管理。
首先，需要进行水资源定量评估，通过分析水资源的供应和需求情况，确定最佳供水方案。
然后，可以利用数据分析和预测模型来预测未来的供水需求，并进行合理的水资源调配。
此外，还可以利用水资源优化管理系统进行水资源的节约和再利用，减少水资源的浪费。
4. 智能供水系统智能供水系统是远程供水行动方案的关键组成部分。
该系统基于远程监测数据和水资源优化管理，利用先进的自动控制和调节技术，实现对供水设备和供水过程的智能化管理。
通过合理的供水计划和水压控制，确保远程地区的稳定供水。
智能供水系统还可以自动检测设备故障，并通过远程控制手段进行实时维修和调整，提高供水系统的可靠性和维护效率。
5. 实施与运维为了成功实施远程供水行动方案，需要进行一系列的实施和运维工作。
首先，需要进行供水设备的安装和调试，确保设备的正常运行。
然后，需要培训运维人员，使其熟悉监测系统和智能供水系统的使用和维护。
同时，需要制定相关的维护计划，并进行定期的设备检修和维护工作，保证系统的长期稳定运行。
远传水表施工方案正式资料doc远传水表施工方案是指在现有传统水表基础上，通过增加远传模块实现无线远程抄表和监控功能的一种施工方案。
该方案可以提高水表的读数准确性和数据采集效率，减少人工巡查和抄表工作的时间和成本。
以下是远传水表施工方案的正式资料。
一、方案简介远传水表施工方案是将传统水表与远传模块相结合，通过使用低功耗无线通信技术将水表读数和状态信息传输到数据中心，实现远程抄表和监控的一种解决方案。
该方案主要包括水表的更换、远传模块的安装和调试、数据传输的配置和测试等环节。
二、施工准备1.准备所需材料和工具，包括远传模块、防水箱、连接线、螺丝刀等。
2.对现有水表进行检查，确认是否需要更换水表和增加远传模块的支持。
三、施工步骤1.更换水表：将现有的传统水表进行拆除，并安装新的远传水表。
在更换水表时要确保水表和管道之间的连接牢固，防止漏水情况的发生。
2.安装远传模块：将远传模块固定在防水箱内，并将防水箱安装在水表旁边的墙壁上。
确保远传模块与水表之间的连接线可靠并且不会受到外界环境的干扰。
3.连接线调试：连接远传模块和水表之间的线路，并进行电气连接调试，确保线路连接正常并且远传模块能够正常工作。
4.数据传输配置：将远传模块与数据中心进行连接，并进行数据传输相关的配置，包括网络设置、通信协议等。
确保远传模块能够将水表数据传输到数据中心。
5.测试与调试：对安装好的远传水表进行测试和调试，包括读数准确性测试、远程抄表功能测试、网络连接测试等。
确保远传水表能够正常工作并且数据准确可靠。
四、安全与质量控制1.施工人员必须具备相关的技术知识和操作经验，遵守相关的安全操作规程。
2.施工过程中要注意保护水表和远传模块的外壳，避免碰撞和损坏。
3.进行施工工作前，必须对水表和连接线进行检查，确保其质量合格。
4.施工完成后，对远传水表进行功能测试和数据准确性验证，确保其满足相关要求。
五、施工后的运维和维护1.对已安装的远传水表进行定期巡查和维护，保持其运行正常。

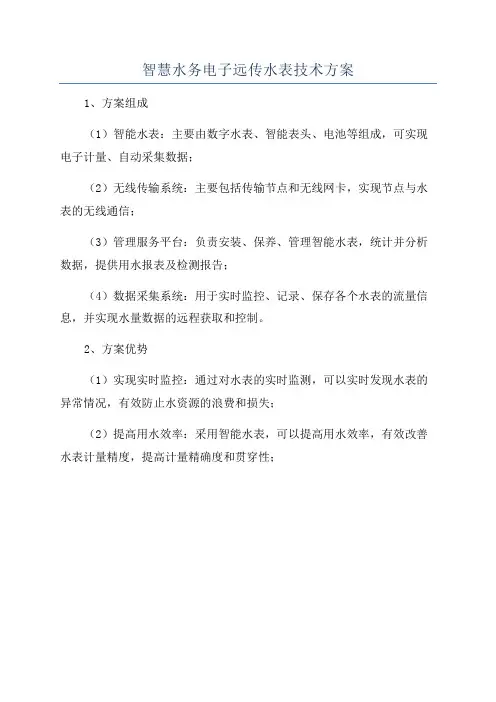

智慧水务电子远传水表技术方案
1、方案组成
（1）智能水表：主要由数字水表、智能表头、电池等组成，可实现电子计量、自动采集数据；
（2）无线传输系统：主要包括传输节点和无线网卡，实现节点与水表的无线通信；
（3）管理服务平台：负责安装、保养、管理智能水表，统计并分析数据，提供用水报表及检测报告；
（4）数据采集系统：用于实时监控、记录、保存各个水表的流量信息，并实现水量数据的远程获取和控制。
2、方案优势
（1）实现实时监控：通过对水表的实时监测，可以实时发现水表的异常情况，有效防止水资源的浪费和损失；
（2）提高用水效率：采用智能水表，可以提高用水效率，有效改善水表计量精度，提高计量精确度和贯穿性；。
远传水表管理系统解决方案远传水表管理系统是一种基于物联网技术的水表远程抄表和数据管理系统。
它通过将水表与传感器和通信设备相结合，实现了对水表的远程读取和数据管理，提高了抄表效率和数据准确性，并为水务公司提供了智能化、网络化的水表管理解决方案。
首先是远程抄表功能。
传统的水表抄表需要人工进入用户的住户，耗费大量人力物力，并且容易出现人为错误。
远传水表管理系统通过无线通信技术，实现水表的远程抄表，减少了人力物力的浪费，并且提高了抄表的准确性和效率。
用户的用水数据可以实时传输到水务公司的管理中心，方便快捷地查看和统计。
其次是数据管理功能。
远传水表管理系统可以实时监测用户的用水量、用水时间和用水模式等数据，并将这些数据进行存储和管理。
水务公司可以通过系统查看用户的用水情况，分析用户的用水习惯和行为模式，并根据这些数据来制定合理的用水策略和措施。
此外，系统还可以提供用水预警功能，及时发现用水异常和漏水情况，降低损失和浪费。
最后是异常监测功能。
远传水表管理系统可以及时监测水表的工作状态和异常情况，例如水表电池电量不足、通讯故障等。
一旦发现异常，系统会自动报警并提示相关工作人员进行处理，确保水表的正常运行。
此外，系统还可以监测水表周围的环境情况，例如温度、湿度等，通过这些监测数据可以及时发现并防止水表损坏。
远传水表管理系统的实施可以带来多项效益。
首先，提高了抄表的准确性和效率，减少了人力物力的浪费，降低了水务公司的运营成本。
其次，通过数据分析和管理，可以制定合理的用水策略和措施，提高用水效率，降低用水成本。
最后，通过实时监测和异常报警，可以降低水表的损坏和漏水带来的损失，提高水表的使用寿命。
当然，在实施远传水表管理系统时也会面临一些挑战。
首先是技术挑战，需要有专业的技术团队来实施系统建设和运维，确保系统的稳定运行。
其次是安全问题，远传水表管理系统涉及大量用户的个人信息和用水数据，需要采取一系列的安全措施来保护用户隐私和数据安全。
无线远传系统技术方案青岛积成电子有限公司系统组成集中器●产品概述➢先进的技术平台：进口工业级CPU硬件平台，高效的嵌入式软件平台➢灵活多样的通讯方式：支持GPRS、RF无线及RS232/RS485/M-BUS数字通道等方式➢调试方便：可使用手机进行参数设置及现场调试➢数据采集、处理及存储：大容量存储体，长期保存各种数据➢数据传输：中继路由和级联功能，支持数据转发最多可下挂100只采集器，实现数据集中上传➢参数设置和查询：设置终端参数、抄表参数，时钟召测及对时➢本地功能及终端维护：本地显示、维护接口、拓展接口自检、异常维护及远程在线软件升级●技术参数项目功能及技术指标智能表数≤320块下挂采集器≤100只通讯方式支持GPRS/RF无线/RS23/RS485/M-BUS采集周期5～1440分钟，可设置存储容量标配64Mb1.1. 抄表机A188手持抄表软件是在广州捷宝电子科技发展有限公司A188手持抄表机（以下简称抄表机）的硬件基础上二次开发的，具有无线通讯功能，可以完成智能抄表、手工录入、查询、单表维护功能。
1.2. 无线远传水表●计度器采用青岛积成电子先进成熟的光电直读专利技术，无需设置表底数、表常数等参数、无需存储数据，直接读取基表示数的窗口值，输出水表累计流量数据信号。
绝无脉冲发讯水表的二次计量误差等弊端。
●无线部分采用微功率无线通讯技术，同时支持路由抄表和点对点抄表方式；●宽频带设计，覆盖470-510MHz整个频带，支持自动调频技术，同时具有频率自动校准功能，超强的无线抗干扰能力；●低噪放大技术，大幅提高接收灵敏度。
●采用世界最先进天线仿真软件HFSS进行天线仿真设计，极大提高了无线通讯效果，有效通讯距离大于800米。
●超低功耗设计，同时采用大容量锂电池供电，使用寿命大于六年。
●阀控部分采用球阀，具备开关阀到位检测功能，准确反映阀门的实际状态，同时程序中做定期开关阀处理，能有效防止水垢对阀门的堵塞。
新天科技
无线远传水表管理系统运行报告
2014年10月
目录
一、概况： (3)
二、试运行依据： (3)
三、试运行目的： (3)
3.1系统功能、性能与稳定性考核 (4)
3.2系统在各种环境和工况条件下的工作稳定性和可靠性 (4)
3.3健全系统运行管理体制，完善运行操作、系统维护规范 (4)
四、试运行过程： (4)
4.1总体试运行过程介绍： (4)
4.2花园景都小区测试过程介绍： (5)
4.3二水厂流量测试过程介绍： (7)
五、试运行结论: (8)
一、概况：
为检验新天科技“FS-W系列无线远传水表及管理系统”在实际使用条件下的运行效果，绵阳市水务（集团）有限公司安排成都新天智能网络有限公司进行了相关项目的运行测试。
（一）测试项目包括：
1、安排在绵阳市花园景都小区（旧表改造项目），安装（摆放）适当数量的无线远传水表，在自来水公司安装管理系统，测试无线远传水表管理系统的性能及功能。
需要说明的是：新天科技安装水表测试的住宅户型比较复杂，不利于无线远传水表工作。
相关住宅为复式跃层户型，水表之间无线通讯距离远；水表安装位置隐蔽，水表安装的房间无窗户，非常不利于无线通讯。
2、安排在二水厂，将适当数量的无线远传水表安装在临时架设的自来水管道上，进行实际通水（计量）情况下，无线远传水表及系统的运行效果测试。
3、在自来水公司相关管理部门电脑安装系统管理软件，测试系统的功能。
（二）测试时间：
2014年8月6日开始安装、调试及测试工作，截止目前，共计88天。
二、试运行依据：
《冷水水表和热水水表》GB/T 778
《电子远传水表》CJ/T 224
《户用计量仪表数据传输技术条件》CJ/T 188
《中华人民共和国计量检定规程》JJG577
《速度式流量计检定规程》JJG198
《移动通讯调频无线电话机通讯技术标准》GB/T 15844.1
《住宅远程抄表系统数据专线传输》JB/T162
信部无[2005]423号《微功率（短距离）无线电设备的技术要求》
三、试运行目的：
试运行目的通过既定时间段的试运行，全面考察新天科技FS-W系列无线远传水表及系统的运行效果。
并通过试运行发现该系统存在的问题或客户需要改进完善的问题，从而进一步完善无线远传水表管理系统的功能、性能。
3.1系统功能、性能与稳定性考核
（1）系统功能及性能的实际应用考核；
（2）系统通讯质量的长期稳定性和可靠性；
（3）监测数据的长期准确性和完整性；
（4）系统长期安全性能；
3.2系统在各种环境和工况条件下的工作稳定性和可靠性
（1）在网络不稳定的条件下，平台工作的稳定性、数据的完整性；
（2）数据库异常的条件下，数据的完整性、可靠性；
3.3健全系统运行管理体制，完善运行操作、系统维护规范
（1）建立专责管理队伍；
（2）建立健全运行操作规程；
（3）建立健全系统日常维护规范；
（4）建立设备运行档案。
四、试运行过程：
4.1总体试运行过程介绍：
【测试现场介绍】：
本次对新天科技无线远传水表系统的现场测试分为2个环节：
1、花园景都小区实际使用环境下，系统无线通讯信号、全抄、单抄、控阀等功能稳定性、准确性运行测试。
2、绵阳第2水厂水表通水计量条件下，系统各项功能、性能测试。
上述两个测试环节系统设备清单如下：
【系统管理软件介绍】：
采用大型数据库SQL结构的BS版网页式软件，在测试阶段，在服务器电脑中管理软件和控制软件同时安装运行。
共分两部分：管理软件和表具调试工具。
系统上线运行后，系统无线通讯信号、全抄、单抄、控阀等功能稳定、准确。
软件具有第三方数据导出功能，方面水公司管理。
软件“数据查询”功能截图如下：
4.2花园景都小区测试过程介绍：
1、概述
花园景都小区为竞达和新天共同进行无线远传水表试点小区。
杭州竞达先进场，选择了A、B栋为试点位置，A、B栋水表安装位置位置开阔，房间有窗户，有利于无线远传系统运行。
新天科技后进场，只有C栋可以选择，C栋水表所在位置为封闭式厨房、无窗户；绝大部份水表安装在封装角落、环境恶劣；C栋的户型为复式跃层、水表之间无线通讯距离远；总之，C栋的现场条件非常不利于无线远传水表系统运行。
新天科技在C栋共安装（摆放）了31只无线远传水表，分布于2-14楼之间。
现场安装环境图片：水表被封闭，房间（厨房无窗户）。
2、系统设备安装情况
该小区共采用3个采集器和1个集中器，采集器ID:1C位于2单元4楼楼梯间；采集器ID:1B位于3单元8楼楼梯间；采集器ID:23位于2单元12楼楼梯间。
集中器安装在2单元12楼楼梯间，和ID:23采集器安装在一起。
采集器和集中器所用电源取用于楼梯间应急指示灯内。
该小区主要测试系统信号、全抄、单抄、控阀等功能的稳定性准确性。
3、系统功能测试情况
①全抄功能
软件中的全抄就是抄水表的当前数据，抄当前数据的时候可以自主选择区域、用户和数据日期，方便查询和筛选想要查看的数据，无论是整个小区还是单独的每一户在不同的时间段都可以在管理软件里查询。
在测试期间所有水表的全抄准确率100%。
全抄功能测试软件界面截图：
【调试工具】“全抄功能”软件界面截图如下：
【管理软件】“全抄功能”软件界面截图如下：
②单抄功能
单抄表数据，就是查询表的及时数据，这个功能也可以按照区域、用户查询。
测试期间，每只水表进行了抄读，单抄成功率100%。
单抄功能测试软件界面截图：
【调试工具】“单抄功能”软件界面截图如下：
【管理软件】“单抄功能”软件界面截图如下：
③控阀功能
“控阀功能“是无线远传的重要功能环节，其抄控的稳定性和可靠性是系统正常运行的重要标志，控阀也可以按照区域和用户进行控制，测试期间软件控阀成功率100%。
控阀功能测试软件界面截图：
【调试工具】“控阀功能”软件界面截图如下：
【管理软件】“控阀功能”软件界面截图如下：
4.3二水厂流量测试过程介绍：
二厂主要进行无线远传水表通水运行状态下的流量计量测试。
新天科技在现场安装了5只无线远传水表进行测试，共采用1个采集器和1个集中器。
现场安装环境比较空旷，无线通讯效果好，采集器和集中器安装在距表30米墙上。
二厂流量测试期间表具流量准确，表具防雨效果良好。
测试效果软件界面截图如下：
【管理软件】测试效果软件界面截图如下：
【调试工具】测试效果软件界面截图如下：
五、试运行结论:
新天科技FS-W系列无线远传水表管理系统经过连续一段时间的试运行圆满成功，系统设备运行性能及运行参数稳定、可靠，系统功能丰富、完善，可以满足自来水公司日常管理需要。
需要指出的是：新天科技FS-W系列无线远传水表采用的是该公司自主研发的低功率无线通讯模块，在花园景都非常恶劣，不利于无线远传水表系统工作的环境下完成了系统调试及试运行工作，该公司客服了种种困难，非常难得。
