远传水表解决方案远传水表是一种能够实现自动远程抄表、监测用水情况、实时传输数据的水表产品。
它利用物联网技术，通过无线传输数据的方式，实现了对水表的远程监控和管理。
远传水表解决了传统水表抄表工作繁琐、耗时长、不准确等问题，提高了用水单位和管理者的工作效率，为水资源管理提供了便利。
下面是关于远传水表解决方案的详细介绍。
一、远传水表的原理和组成远传水表系统由远传水表、数据采集终端、数据传输网和数据处理平台四个主要部分组成。
1.远传水表：远传水表是系统的核心组成部分，它能够实时记录和统计用水数据，并通过内置的通讯模块将数据传输给数据采集终端。
2.数据采集终端：数据采集终端负责接收和存储来自远传水表的用水数据，并将数据通过无线通信方式传输给数据传输网。
3.数据传输网：数据传输网负责接收来自数据采集终端的用水数据，并将数据传输给数据处理平台。
4.数据处理平台：数据处理平台负责接收来自数据传输网的用水数据，并进行数据处理、分析和存储。
用户可以通过数据处理平台进行用水数据的查询、统计和管理。
二、远传水表的优势和应用意义1.自动化管理：远传水表实现了自动化抄表，不再需要人工定期抄表，大大节省了人力和时间成本。
同时，远传水表能够实时监测用水情况，通过数据分析和处理，可以及时发现异常用水行为，提供科学的用水管理建议。
2.精确性高：远传水表采用数字化设计，具有高度的精确性。
它能够准确记录用水数据，避免了传统水表由于机械磨损或破坏导致的数据不准确的问题。
3.节水意识提高：远传水表能够通过实时监测和记录用水数据，向用户提供详细的用水情况报告，帮助用户了解自己的用水习惯和用水量，从而提高节水意识并采取相应的节水措施。
4.减少漏水损失：远传水表能够及时发现用水异常情况，如漏水、窃水等，减少用水单位和个人的用水损失。
5.提高服务质量：远传水表系统具有自动化抄表、无线通信、数据分析处理等功能，大大提高了服务效率和质量，为用户提供了更好的水务服务。

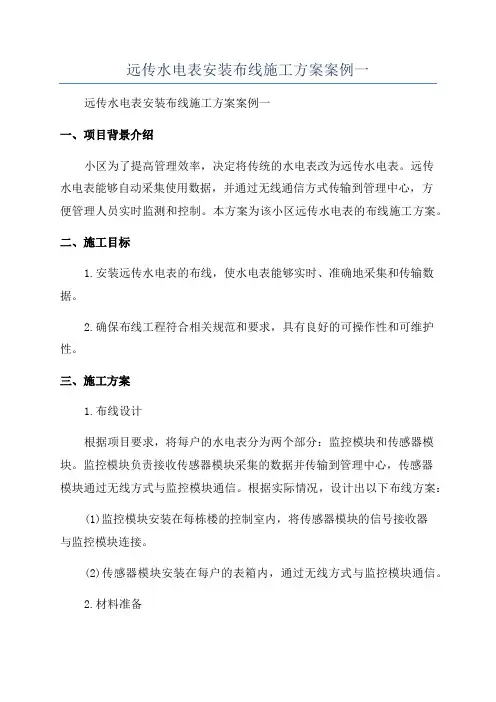

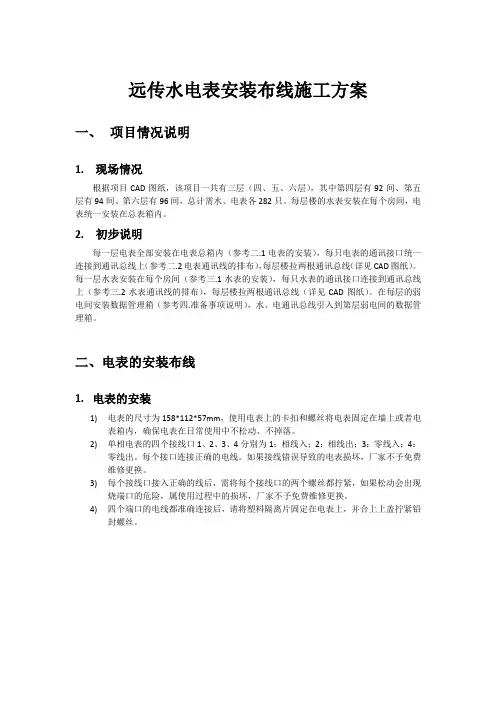

远传水电表安装布线施工方案案例一远传水电表安装布线施工方案案例一一、项目背景介绍小区为了提高管理效率，决定将传统的水电表改为远传水电表。
远传水电表能够自动采集使用数据，并通过无线通信方式传输到管理中心，方便管理人员实时监测和控制。
本方案为该小区远传水电表的布线施工方案。
二、施工目标1.安装远传水电表的布线，使水电表能够实时、准确地采集和传输数据。
2.确保布线工程符合相关规范和要求，具有良好的可操作性和可维护性。
三、施工方案1.布线设计根据项目要求，将每户的水电表分为两个部分：监控模块和传感器模块。
监控模块负责接收传感器模块采集的数据并传输到管理中心，传感器模块通过无线方式与监控模块通信。
根据实际情况，设计出以下布线方案：(1)监控模块安装在每栋楼的控制室内，将传感器模块的信号接收器与监控模块连接。
(2)传感器模块安装在每户的表箱内，通过无线方式与监控模块通信。
2.材料准备根据实际情况，准备以下材料：(1)电线：选择规格合适的电线，确保电线负荷能力满足要求。
(2)插座和开关：根据实际需要选择合适的插座和开关。
(3)电缆槽和电缆槽套件：用于布线的保护和美观。
(4)绝缘胶带和接线端子：用于电线的绝缘和接线。
3.施工步骤(1)检查布线位置和线路规划，确定每户表箱的位置和控制室内监控模块的位置。
(2)在每户表箱内安装传感器模块，将电线连接到传感器模块，并通过电缆槽将电线引出表箱，并与控制室内的监控模块连接。
(3)在控制室内安装监控模块，将监控模块的信号接收器与传感器模块连接。
(4)根据布线路径和需要，安装电缆槽，并将电线穿过电缆槽。
(5)根据需要安装插座和开关，保护电线断裂和插拔处。
4.施工要求(1)施工人员必须戴好安全帽和绝缘手套，确保施工安全。
(2)施工前必须检查电线、插座和开关的质量，确保符合要求。
(3)施工过程中要保持工作区域的整洁，不得乱丢垃圾，确保施工质量。
(4)施工结束后，要对施工过程中产生的垃圾进行清理，保持现场整洁。

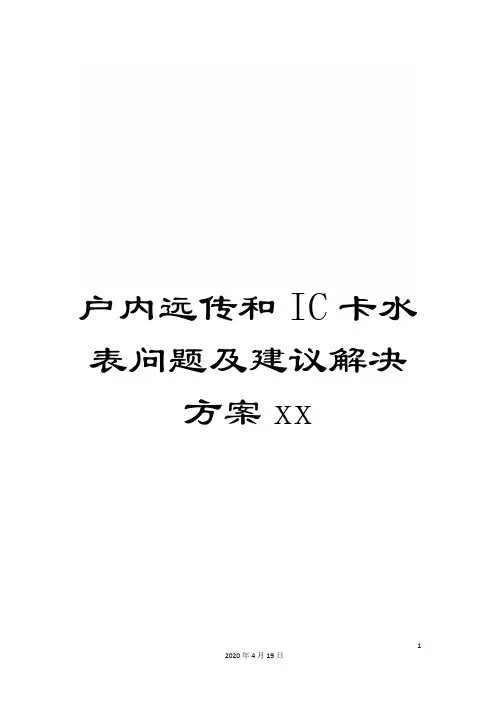

户内远传和IC卡水表问题及建议解决方案xx户内远传和IC卡水表问题及建议方案户内远传水表的问题1、远传水表入户数据线路容易在用户装修房屋时对线路造成损害，导致数据无法采集。
2、远传水表户外数据线路因在户外，易被人为或其它因素所损坏，导致维护线路困难，导致数据无法采集。
3、户内远传水表入户核实困难。
4、室内水表安装易被用户装修封闭导致更换水表困难。
5、线路已过九年，出现老化，经常接触不好，导致采集数据困难，不好查找原因。
IC卡水表的问题1、更新表内数据时，需先到用户家中采集表内数据及机械表读数，再回公司核对数据更新用户卡，再返回用户家中完成更新表内数据操作。
2、华旭水表DN15水表为内置式电池，更换电池时必须拆水表方能更换电池，费时费力。
3、IC卡水表入户核实困难。
4、华立水表厂家的IC厂家已不提供维修服务了。
对室内的远传水表和室内IC卡水表建议解决方案一针对室内远传水表问题现提出如下解决方案：建议将现有的室内有线远传水表拆除用到能够安装到室外水表井内的小区使用，室内水表无法改装到水表井的小区全部用无线远传阀控水表，这样只产生更换费用。
1.该工程的旧表更换深圳鼎鑫的无线阀控水表，该水表能够视为内置433~470MHz无线低功耗模块的光电阀控水表，它能够接收来自于管理中心的操作命令或抄读请求，响应抄读请求返回的数据为累计用水量、电池电压以及是否有报警等信息，并能够根据管理要求对阀门实施开启或关闭操作，以实现远程管理供水的目的。
主要功能特点:1)支持无线通信2)带电池电压检测3)电池可更换4)外观美观大方、结实耐用5)防窃水功能（磁干扰检测、拆卸检测、侧装检测）6)IP65防护等级，外观美观大方、结实耐用7)带远程阀控功能，水表阀自动自检功能。
8)无需入户维护。
2、方案实施主要工作：1）、现场勘察环境，选择无线信号工作频段，无线设备安装位置初定；2）、现场测试信号强弱，确认方案架构和设备数量；3）、入户更换所有旧水表；4）、根据住户信息和对应表号信息注册并激活水表；5）、现场测试已激活的水表是否能够与无线设备通讯并正常上传数据；6）、现场测试阀功能是否正常；7）、在水司抄表平台登记并核实上述添加的水表并远程测试各项功能是否正常。

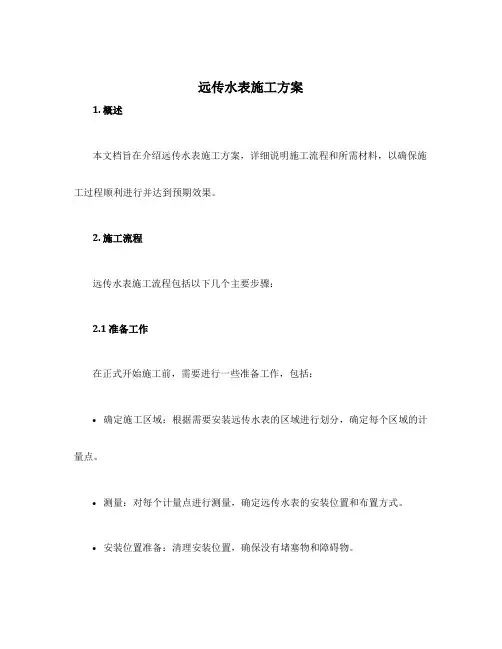

远传水表施工方案1. 概述本文档旨在介绍远传水表施工方案，详细说明施工流程和所需材料，以确保施工过程顺利进行并达到预期效果。
2. 施工流程远传水表施工流程包括以下几个主要步骤：2.1 准备工作在正式开始施工前，需要进行一些准备工作，包括：•确定施工区域：根据需要安装远传水表的区域进行划分，确定每个区域的计量点。
•测量：对每个计量点进行测量，确定远传水表的安装位置和布置方式。
•安装位置准备：清理安装位置，确保没有堵塞物和障碍物。
2.2 安装远传水表根据测量结果和布置方式，按照以下步骤安装远传水表：1.将远传水表放置在安装位置上。
2.使用螺丝刀或扳手将水表与水管连接，确保连接紧固且无泄漏。
3.连接电源线：根据水表的电源要求，将电源线连接到适当的电源插座。
4.连接通讯线路：根据远传水表的通讯要求，将通讯线路连接到水表和接收信号的设备之间。
5.对远传水表进行测试：采用适当的方法对远传水表进行测试，确保其正常工作并能准确采集数据。
2.3 安装数据接收设备安装数据接收设备是保证远传水表正常工作的关键步骤。
1.根据远传水表的通讯方式，选择合适的数据接收设备。
2.将数据接收设备连接到远传水表所在的通讯网络。
3.对数据接收设备进行配置和测试，确保其能够正常接收并记录远传水表的数据。
3. 所需材料进行远传水表施工所需的材料如下所示：•远传水表•螺丝刀或扳手•电源线•通讯线路•数据接收设备•相关的安装工具（如钳子、电工刀等）4. 安全注意事项在进行远传水表施工时，需要注意以下安全事项：•请确保电源线和通讯线路的连接正确且牢固，并避免线路过长或受到损坏。
•在安装远传水表时，遵循相关的安装指南，并注意防止泄漏和水压过高的情况。
•在操作过程中，避免用力过猛，以免损坏水表或其他设备。
•在安装数据接收设备时，请遵循设备的安装指南并确保数据接收设备的安全性和稳定性。
5. 结束语本文档详细介绍了远传水表施工方案，包括施工流程、所需材料和安全注意事项。

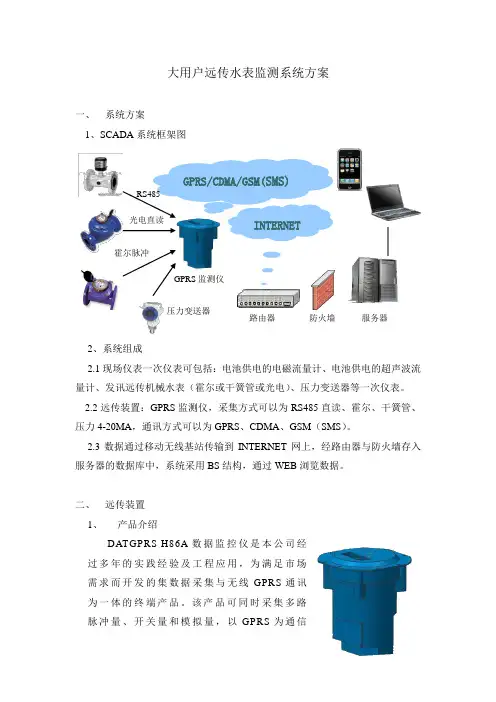

大用户远传水表监测系统方案一、 系统方案1、SCADA 系统框架图2、系统组成2.1现场仪表一次仪表可包括：电池供电的电磁流量计、电池供电的超声波流量计、发讯远传机械水表（霍尔或干簧管或光电）、压力变送器等一次仪表。
2.2远传装置：GPRS 监测仪，采集方式可以为RS485直读、霍尔、干簧管、压力4-20MA ，通讯方式可以为GPRS 、CDMA 、GSM （SMS ）。
2.3数据通过移动无线基站传输到INTERNET 网上，经路由器与防火墙存入服务器的数据库中，系统采用BS 结构，通过WEB 浏览数据。
二、 远传装置1、 产品介绍DATGPRS H86A 数据监控仪是本公司经过多年的实践经验及工程应用，为满足市场需求而开发的集数据采集与无线GPRS 通讯为一体的终端产品。
该产品可同时采集多路脉冲量、开关量和模拟量，以GPRS 为通信GPRS/CDMA/GSM(SMS)RS485光电直读 霍尔脉冲压力变送器 GPRS 监测仪服务器路由器 防火墙 INTERNET平台，具有不受地理限制、稳定、可靠和成本低等优点。
H86A GPRS 数据监控仪采用电池供电，微功耗处理，可设置数据保存和定时上发时间。
外壳采用全密封防水设计，符合IP68标准，适应野外露水和被水浸泡。
H86A GPRS数据监控仪针对工业SCADA系统的RTU终端的应用需求，在可靠性、电磁兼容性、接口、工作温度范围及输入输出等方面均采用产品化和工业化设计，保证了长期恶劣环境下工作的稳定性和可靠性，可广泛应用于没有外部电源供应的远程数据采集和设备监控等领域。
H86A GPRS数据监控仪为功能最为完善的低功耗GPRS采集通讯RTU终端。
2、功能描述：•2个IP地址总台，TCP/UDP，支持域名•4个GSM总台，实现短信数据传输•最多可配置6AI，4-20MA、0-20MA、1-5V、0-5V•最多可配置6DI，可作脉冲使用•1个RS232C或1个RS485C，用于直读仪表•1个DC24V输出，可采集两个压力变送器•自带保存功能，可保存2048条数据•数据定时上发15秒--1天可设置•段码液晶显示，两个键盘可操作•IP68防水等级，dIIBT4 防爆等级•一次性锂电池供电，工作2年（15分钟采集，2小时上发）3、技术指标：•工作电压：DC6V-10V•工作电流：待机<20uA，发送<150mA•通讯网络：支持GSM900和1800 MHz双频，Phase2/2+标准•工作温度：-25~+75ºC；•尺寸：147*147*228 mm（不包括外置天线）•安装方式：支架；•材料ABS4、产品优势：•采用一次性锂电池供电，无需拉市电，施工方便，IP68设计，可安装于野外现场•有24V升压功能，可以采集压力变送器数据•数据采集与GPRS/GSM无线通信集一体，成本低，无线通讯可控性好，断线率低。
无线远传智能水表及远程抄表完整解决方案一、引言31、概述 (3)2、术语 (3)二、无线远传智能水表及远程抄表系统解决方案 (3)1、无线智能水表抄表及抄表方案介绍 (3)2、无线抄表方式 (5)3、系统方案的硬件组成及产品描述 (7)4、后台远程抄表系统 (10)5、后台远程抄表系统的主要功能 (12)6、远传水表系统与自来水公司其他MIS系统的接口 (13)三、无线水表远程抄表的实施 (13)1、项目背景 (13)2、无线远传智能水表及远程抄表的实施 (14)1、概述从20世纪90年代开始，各种智能型水表、水表抄表系统等产品也开始兴起，尽管目前国内的水表种类形式多种多样，但是从发展角度来看，无线远传智能水表是一种必然的趋势，可以节省人力、物力、财力成本，提高抄表的准确度，更可以实现阶梯化收费，有效的利用有限的水资源。
目前我国很多地方采用将水表安装在用户室内，每月水表入户抄表收费给用户带来很多麻烦，给抄表人员带来烦恼，造成很多不必要麻烦。
为了有效解决入户抄表收费存在的诸多弊端，提高效率，杜绝拖欠费用。
因此耗能表户外计量呼声越来越髙，尤其对髙层、豪华居住小区，耗能表户外讣量是非常必要的，传统抄表方式已经不能适应今后住宅的发展要求。
2、术语1）无线传输免费抄表频段：470.00MHz-510MHz：2）L ORA直序扩频技术：是高安全性、抗干扰的一种无线序列型号传输方式：利用高速率的扩频序列在发射端扩展信号的频谱，而在接收端用相同的扩频码序列进行解扩，把展开的扩频信号还原成原来的信号。
3）无线远传智能水表：以干式或湿式水表为讣量基表，加装具有远传发讯输出计虽数据的自来水讣量装置，接收无线抄表主设备（如：无线集中器或抄表机）的抄表指令发射数据。
4）点对点或一点对多点的自动集中抄表：主设备（无线手抄器或无线集中器）不经过任何中间节点发送抄表指令给无线水表进行数据抄取、设置的抄表方式。
二、无线远传智能水表及远程抄表系统解决方案1.无线智能水表抄表及抄表方案介绍无线远传智能水表采用低频窄带（频段：470MHz-510MHz）的微功率无线通信技术，利用目前最稳立可靠的直扩频技术，保证水表的通信距离一致性：水表数拯经过无线集中器采集后利用现在成熟的GPRS/CDMA/3G/4G公网无线通信传输到后台抄表系统，成本便宜，通信稳宦，技术成熟。
无线远传IC卡水电表方案第二部分系统介绍一、概述远程抄表系统是为提高水表、电表等能耗参数的综合计费管理水平而设计的新兴技术。
它以全自动的抄表方式取代了传统的人工抄表方式，和同类抄表系统相比，具有网络结构自适应、免调试、免维护、运行稳定、方便扩展的特点。
该系统采用先进的无线网络数据传输技术，对居民用水、用电的使用状况进行实时采集，实现数据的集中存储和统一管理，减少了人工劳动，极大地提高了工作效率，为有关部门管理、统计、分析能源使用情况提供依据，使管理更科学、更高效。
1、应用范围✧供水公司✧电力公司✧物业公司✧企业单位✧学校宿舍等2、系统功能✧实时抄表功能✧冻结抄表功能✧设备档案管理✧用户档案管理✧数据统计分析✧报表查询打印✧操作权限管理✧缴费结算管理✧数据异常诊断✧数据备份恢复二、参照标准和规范文件✧GB/T 778.1-2007 冷水水表和热水水表（第1部分：规范）✧GB/T 778.2-2007 冷水水表和热水水表（第2部分：安装要求）✧GB/T 778.3-2007 冷水水表和热水水表（第3部分：试验方法和试验设备）✧CJ/T 188-2004 户用计量仪表数据传输技术条件✧信部无[2005]423 号《微功率（短距离）无线电设备管理暂行规定》✧JJG596-2012 电子式电能表✧JJG596-2012 电子式电能表检定规程✧IEC62052-11 交流电测量设备通用要求、试验和试验条件✧GB/T17215.321-2008 1级和2级静止式交流有功电度表✧DL/T 645-1997 多功能电能表通信规约✧信部[2005]423号微功率（短距离）无线电设备的技术要求三、系统介绍远程抄表系统是我公司结合自身先进技术和用户实际应用需求，而推出的一套具有极高性价比的自动抄表系统。
该系统秉承我公司在同类产品十余年的丰富经验，借鉴并结合了国内外数家著名同类产品的先进技术思路，运用了先进的计算机网络技术、无线网络技术、自动控制技术等，是目前国内最先进的远程抄表系统之一。
远传水表解决方案
一．系统建设概述
1. 项目背景
根据国家节能减排总体要求，在确保用户正常供应使用的同时，通过管理措施、技术措施、经济措施、再生资源的综合利用等手段，不断加强人民群众用能节能管理，通过节能监管体系建设，逐步推进指标化管理和节能改造。
采用我司的远程集中抄表系统进行管理，对小区住户用水进行实时监控，可以及时了解住户用水情况，对用水故障进行及时的排查，提高用水效率。
2．系统概述
远程集中抄表系统是一个由远传水表、数据采集终端和服务器构成的计算机应用系统。
其中，水表与数据采集终端通过有线（M-bus）通讯方式相连；数据采集终端与服务器一般通过无线（GPRS/CDMA）方式相连。
整个系统可实现对住户用水数据的自动抄读、设备的监测巡检等功能，并能对数据进行存储、处理、分析、发布，实现居民用水监测、用水统计分析、阶梯水价管理、漏损分析等功能。
该系统的实施与应用将有助于提高自来水公司管理水平和服务质量，同时也为整个社会的能源管理自动化提供有力支撑。
3. 建设效益
●消除估抄率、根治错抄率、避免漏抄率，提高抄表数据的准确性、可靠性、实
时性；
●费用的通知与收取：通常执行现场逐户抄表的抄表员在抄表的同时还兼有通知
或收取费用的任务。
实行自动抄表后，此类任务可由强大的银行联网系统或会
计电算化系统和银行卡工程承担，同时可以辅以电话语音查询系统、电话短信
自动催费系统等辅助手段；
●用水价格调整实行联动机制，同时可实行阶梯水价，促进水资源的合理、节约
利用；
●节约了人工成本。
以前抄表需要大量人力，时间，现在采用远程抄表系统，每
月统计一次只需要不到半天时间，提高了抄表工作效率，且准确率达到了
100％；
●管理水平明显提高。
由于实行微机管理，避免了人工抄表造成的人为误差因素，
提高了计量的准确率；能及时对用水情况进行综合分析，制定有针对性的工作
措施；避免上门抄表收缴费用的困难和打扰居民的现象，同时可以对欠费的用
户随时分户关断。
二．系统总体设计
1. 系统整体架构
远程抄表工作站采用B/S架构系统结构，系统具有表计数据抄读、集抄设备维护、用水营销管理等功能。
◆方案-有线远传抄表:
系统由水表、集中器和管理中心计算机组成了三级网络，并进行计量数据的三级储存，系统结构拓扑图如下：
说明：
◆光电直读水表通过M-bus总线与集中器进行数据通讯；
◆集中器下行通过M-bus总线抄收水表数据,上行通过GPRS方式上传数据到
系统主站。
每台集中器可接256台水表；
◆该方案适合应用水表出户且集中安装的情况。
2. 系统软件建设
(1)软件架构
基于B/S架构的基础数据管理模块、运行管理、查询分析、远程开关阀、收缴费等模块结合在一起，构建一体化系统平台，满足不同客户的实际需求。
(2)系统特点
●模块化的平台设计，B/S架构，技术先进，稳定可靠
●界面设计清新典雅，操作简洁，易维护
●计费系统业务流程设计严谨、高效、安全
●系统支持IC卡预付费、远程自动抄表等多种业务需要系统同时支持Oracle
和SQL Server两种数据库
●带下行RS485\MBUS\小无线\载波通讯和上行GPRS\CDMA\以太网通讯的集中
器
➢支持多种缴费方式：支持窗口现金支付、终端机自助缴费、移动POS机充值和网上缴费等方式
(3)系统功能
1. 基础数据管理
实现对基础数据的管理，主要完成建立用户表计档案、建立集中器、设定水费单价等功能。
➢表计报装：报装、批量报装(导入)
➢表计档案维护
➢表计日常管理：换表、拆除
2.
方便进行集中器新装、更换、拆除，可远程对时、重启、升级集中器，尽量减少去现场
➢表计运行监测：实时监测表计运行状态，记录故障信息，查看当前表码、表计工作状态和阀门状态，并按图表方式进行显示。
➢故障监测: 实时监测表计和集中器上报的故障，产生报警信息。
3.收费管理
实现水费抄核收工作全过程的量化监管和控制，保障抄表收费及资金安全，确保费用准确全额回收。
➢发布抄表表码
➢表码复核
➢现场复核单打印
➢手动录入
➢退费
➢退补
➢账务管理
➢可直接打印/补打销售发票
➢发票格式可根据客户要求定义
➢收费模式：日结月扣模式，支持预付费与后付费
➢收费方式：营业厅缴费、走收、POS机刷卡、网银支付、手机缴费、第三方支付等
➢多手段催费：手机短信、语音催缴、打印催费通知单等
4.催费管理
➢支持欠费自动关阀，缴费开阀的整体流程➢提供了短信/语音催缴服务
➢可批量打印催缴单张贴到小区或住户门口➢欠费自动关阀、费自动开阀
➢特例用户、节假日不关阀
5.统计报表
所有报表均可导出excel或直接打印，可根据客户要求定制。
➢收费员收费日报汇总–明细/汇总
➢营业厅收费汇总报表–明细/汇总
➢用户帐户余额统计表
➢用户费用分项统计表
➢收费项目分类回收率
➢收费项目分区回收率
三．方案产品简介
1. 无源光电直读干式远传水表
➢概述
光电直读水表由高精度机械水表内嵌光电直读模块和
M-BUS数据通讯模块，在正常机械计量的同时，可以通
过总线供电，且不失真抄读机械表盘示值。
光电直读水
表安装简便，可以迅捷的将计量表计和通讯线路连接到
一起，平时无需供电，抄表时通过总线供电，使用安全
可靠。
➢功能特点
●支持M-BUS通讯方式；支持CJ/T188-2004扩展规约。
●可通过远程或本地信道关断阀门。
●采用新颖的4位光电直读技术，从编码源头上解决了光电编码直读表的读数
临界误读问题，确保任何时间的实时读数均与水表机械示数一致，无需内置
电源和备用电源，不会因停电、网络故障而丢失数据。
●通过自主技术，解决了对射式光电直读技术存在的液封气泡干扰和液体浑浊
导致的数据跳变问题。
●采用光电对射采样，没有机械接触和机械动作，不受管道或其他因素引起的震
动影响而产生的故障；没有使用磁性元件，不受铁磁物质干扰；无需内部电
池，不受电池寿命制约。
●布线施工，安装简便、施工成本低、调试简单。
2. 集抄器
➢概述
集抄器通过M_bus总线与各个住户内的水表相连，通过半
点或者整点采集用户的用水量，并将数据传送到集中器内。
➢功能特点
●通过YL-600模块实现与集中器的自组网
●有整点/半点抄表两种模式设定
●布线施工，安装简便、施工成本低、调试简单。
3.集中器
➢概述
集中器通过无线与集抄器自组网，并将集抄器收集的数据传
输给GPRS-DTU，在每一个小区内安置一个集中器即可满足
所有集抄器的连接
➢功能特点
●具有硬件时钟，时间误差≤0.5s/d
●具备远程通信功能，可采用GPRS或以太网进行远程数据通讯；
●定时抄表功能：按规定时间间隔进行抄表，并将抄表数据进行保存；
●随抄功能：可根据系统主站命令抄读表计实时数据；
4.GPRS-DTU
➢概述
DTU的主要功能是把远端设备的数据通过无线的方式传送回后
台中心，即将无线集中器的数据发送到自来水公司的服务器，
实现数据的无线远传。
➢功能特点
●通过移动的数据网将本地采集的数据传输到服务器，免去了传输线的铺设，大
大降低了施工的难度
●内置SIM卡，可提供8年的数据流量
●内嵌TCP/IP协议
●使用方便、灵活、可靠。
