MODBUS远传水表说明书(中性)(中性)

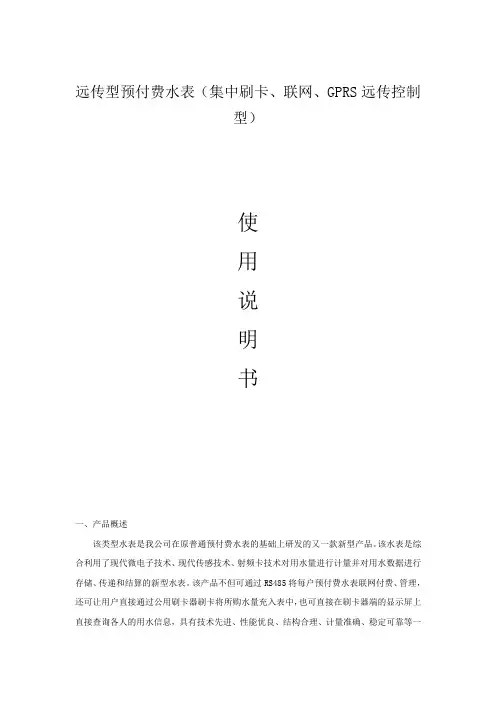

远传型预付费水表（集中刷卡、联网、GPRS远传控制型）使用说明书一、产品概述该类型水表是我公司在原普通预付费水表的基础上研发的又一款新型产品。

该水表是综合利用了现代微电子技术、现代传感技术、射频卡技术对用水量进行计量并对用水数据进行存储、传递和结算的新型水表。

该产品不但可通过RS485将每户预付费水表联网付费、管理，还可让用户直接通过公用刷卡器刷卡将所购水量充入表中，也可直接在刷卡器端的显示屏上直接查询各人的用水信息，具有技术先进、性能优良、结构合理、计量准确、稳定可靠等一系列优点，主要适用于城市供水部门、物业小区、企事业单位和工矿住宅小区的供水计量和收费管理。

该类型水表具有集中刷卡、RS485连网和GPRS远传控制功能，三者可分开使用，也可结合使用，极大地方便了物业管理，是逐步实现物业管理智能化的理想产品。

该产品各项性能符合GB/T778—2007和CJ/T133—2012标准中的全部要求。

一、产品功能特点1、具有预付费功能：先购水、后用水，水表中的水量用完后，阀门自动关闭，用户需要到管理部门通过射频卡购水或通过联网购水后方可开阀用水，并且两种方式可同时使用。

2、联网功能：物业管理部门可通过485通讯网络实现给用户充值、抄取表中信息、远程强制开关阀等功能，实时监控各个用户的用水信息，管理人员足不出户便可方便的查询到表中信息。

3、集中刷卡和显示功能：可单独配备与水表分离的外置刷卡器，通过485线可将多块（建议30块以下）水表连接到一个外置刷卡器上，多个用户可共用一个刷卡器进行刷卡以将卡内所充数值转储到水表中。

当水表安装在管道井中时，外置刷卡器可安放于用户便于刷卡和查询信息的地方，有效的避免了非同类型水表存在的以下问题（1）业主刷卡需物业管理人员开管道井门（2）管道井内人员出入频繁，易造成财物被破坏或被盗，且责任人不易追查（3）因冬季气温低，刷卡必须在表上，不便于在表上包装保温材料（4）如表安装位置低，老年人刷卡时，需弯腰低头，有心血管病的老人易出现意外。

MODBUS/RS485远传水表说明书（RTU模式）MODBUS/RS485远传水表简介主要用途与相关抄表管理系统配套可读取远传水表精确用量，实现水流量的远程监控。

主要特点：1. 传感技术先进，信号转换精准。

●远传水表采用目前业内处于绝对领先地位的“无源双控开关”传感技术（开关寿命1亿次），有效克服困扰业界多年的“水锤”冲击误发信号问题，确保水表机械数据转换电子信号输出100%精确无误。

2. 分体设计，节约成本，专业制造工艺。

●电子部分与基表部分分体设计，不改变基表成熟结构，装配工艺简单，在基表（水表）达到国家6年强制报废年限时，电子传感部分仍可二次使用，为用户节约成本。

●高品质组件，工艺结构合理，专业化制造，密闭防水，适应各种复杂工作环境。

主要性能参数电池电压：3.6V；外部输入电压：9 V；工作电流：3mA；静态电流：小于5μA；开关滤波时间：500ms；通讯方式：RS485；通讯协议：MODBUS(RTU模式)；波特率：9600bps；校验：无校验；数据位：8位；停止位：1位。

MODBUS计数模块通讯协议（RTU模式）一、通讯设置1. 波特率：96002. 校验：无校验3. 数据位：84. 停止位：1modbus协议1、读操作（03H）地址功能码第一个寄存器高位地址第一个寄存器低位地址寄存器数量的高位寄存器数量低位CRC校验低位CRC校验高位XX 03 XX XX XX XX XX XX2、读操作回复（03H）地址功能码字节数数据高字节……数据低字节CRC校验低位CRC校验高位XX 03 XX XX ……XX XX XX 3、写操作（06H）地址功能码第一个寄存器高位地址第一个寄存器低位地址数据高字节数据低字节CRC校验低位CRC校验高位XX 06 XX XX XX XX XX XX 4、写操作回复（06H）地址功能码第一个寄存器高位地址第一个寄存器低位地址数据高字节数据低字节CRC校验低位CRC校验高位XX 06 XX XX XX XX XX XX 5、写操作（10H）地址功能码第一个寄存器高位地址第一个寄存器低位地址寄存器的数量的高位寄存器的数量的低位字节数数据高字节…数据低字节CRC校验低位CRC校验高位XX 10 XX XX XX XX XX XX …XX XX XX6、写操作回复（10H）地址功能码第一个寄存器高位地址第一个寄存器低位地址寄存器的数量的高位寄存器的数量的低位CRC校验低位CRC校验高位XX 10 XX XX XX XX XX XX7、异常码地址功能码异常码CRC校验低位CRC校验高位XXXX(注3)01H 非法功能02H 非法数据地址03H 非法数据值XX XX注3 ：异常码是正常功能码的最高位加1，如读操作03H的异常功能码为83H，写单个字06H的异常功能码为86H，写多个字的10H的异常功能码为90H。

1 概述四位干式M_BUS光电直读水表是由湖南威铭能源科技有限公司在原有的四位干式TTL 输出光电直读表产品基础上设计开发的一款直读水表，采用了MEGA48单片机作为主芯片，TSS721A芯片作为M_BUS接口芯片。

光电直读水表是市场应用的主流方向，M_BUS光电直读水表需求很大，而我们一直还没有自己的产品，为了填补这个空白，我们迫切需要开发一款M_BUS的水表。

四位干式光电直读M_BUS水表正是基于这样的背景下提出立项，我们在这个产品的研发上已经做了很多工作，我们的设计会在其他同类产品的基础吸取各家之长，并根据现有的各项测试结果进行设计。

1.1 制造标准CJ-T188-2004《户用计量仪表数据传输技术条件》CJ/T224—2006《电子远传水表》GB/T778-1996《冷水水表》GB 50131—2007《自动化仪表工程施工质量验收规范》JJG 686-2006《热水表检定规程》GB/T17626-2006《电磁兼容试验和测量技术》JB/T8802-1998《热水水表规范》拟制：王霜剑2009-10-16 图号：OCQF2.789.013JS审核：工艺: 第1页共26页标准化：2 光电直读水表工作原理2.1 设计思想和直读水表特点光电直读水表利用光电直读原理，用电子装置直接读取机械字轮上面的读数，而不是存储计量的脉冲连续数据，因此不会因为传输介质问题或者存储信息偶尔丢失而造成数据永久丢失，具有实际读数据错误的可恢复性，有助于整个抄表系统的可靠性。

四位干式光电直读表采用在原有OEM产品基础上改进设计的光电直读模块，优化了原有的软硬件设计，进一步提高读数可靠性的同时考虑了扩展性，在产品的生产工艺性上做了很多的考虑。

是后面将要研发几个系列远传水表的基础平台。

2.2 光电直读工作原理无源光电直读数字化远传水表包括改装的基表与光电直读模块。

改装的基表在原机械计数器的基础上增设了电子发讯装置。

基表计数器字轮旋转,指针固定,且基表计数器字轮上刻有单环半圆编码透空孔。

LXZ D-15～25 远传智能水表使用说明书1用途及适用范围本企业生产制造的M-Bus湿式光电直读式（LXZD）水表采用旋翼式多流束基表，适用于单向、非脉冲水流。

产品符合国家标准GB/T 778.1～3-2007《封闭满管道中水流量的测量饮用冷水水表和热水水表》和建设部标准CJ/T 224-2012《电子远传水表》。

主要用于企事业单位及居民小区用水的计量与管理工作，并为其合理收费提供科学的、定量的依据。

LXZD系列M-Bus湿式光电直读式水表具有如下优点：采用先进的液封技术液封的字轮机构，可长期保持表盘示值清晰和读数不受污染。

与传统脉冲水表相比，光电直读直接读取字轮数据，可将读数误差降低至零。

M-Bus通信采用总电供电的方式，平常无须供电，仅在抄表或阀门时才需要对它供电，功耗极低，电子件使用寿命长。

采用通用通讯协议，可通过采集设备等与上位机系统完美结合，实现抄表自动化。

EMC、ESD、EMI等电子产品电磁兼容方面性能超出国家标准，达到行业领先水平。

2主要技术参数表1 主要技术参数项目 参数结构型式 LXZD型M-Bus湿式光电直读式水表产品型号 LXZD-15 LXZD-20 LXZD-25 公称口径（mm） 15 20 25常用流量Q3 （m3/h） 2.5 4.0 4.0/6.3 Q3/Q180/100注压力损失等级 Δp63水表类型 冷水水表安装方式 水平水压等级 MAP10工作温度等级 T30数据采集方式 光电直读电源供电方式 M-Bus总线供电数据通讯接口 M-Bus工作电压 12V～42V静态工作电流 ≤1.5mA相对湿度 ≤93% RH适用安装环境 B适用电磁环境 E1准确度等级 2级环境温度 5℃～55℃注：量程比根据具体表型和度盘丝印而定；3主要功能特点读数准确：任何时间的实时读数均与水表机械示数一致，无需内置电源和备用电源，不会因停电、网络故障而丢失数据。

远传阀门控制：水表实现远传阀门控制，杜绝恶意欠费现象。

光电远传水表产品说明书使用前请仔细阅读说明书一、概述.直读式远传水表是对日常用水的实际需要，自行研制的一款便于远程抄表及控制的直读式远传水表，光电直读原理在字轮上留有过光孔，在字轮一侧面安装发光管，另外一侧安装光敏管。

发光管通电后发出的光线通过光孔照射到光敏管上，由光敏管进行光电转换，获取相应的信号点位。

过光孔与每组光管的数量是经过严格计算后进行设计的，转动字轮，在对数0-9各个位置上，获取光线的光敏位置及数量都不相同，由此进行编码。

它采用M-BUS∕RS485总线方式通讯，实现水表使用水量的远程直读，有效地避免了管理部门上门抄表。

本产品还具备阀门控制功能（可选），方便管理部门对直读式远传水表的用水情况进行管理、控制，使得远程抄表及控制变得更便捷、可靠。

本直读式远传水表，符合GB/T778-2018《封闭满管道中水流量的测量饮用冷水水表和热水水表》和CJ/T224-2012《电子远传水表》的技术要求。

通信规约遵循CJ/T188-2004《户用计量仪表数据传输技术条件》或DL/T645-1997《多功能电能表通信协议》的要求。

二、性能特点1.由于直接读取字轮数据，没有累计读数误差，机械读数和电子读数保持完全一致，不存在因累计误差或水表倒转而引起两者读数不一致的情况；2.采用低功耗设计，只有读数时才需供电。

3.采用先进的数据编码及校验方式，通讯可靠性高。

4.与上位机系统相结合，建立远程自动抄表管理系统，真正实现抄表及管理自动化。

5.电子读数装置不影响原来一次仪表的计量精度。

6.每个表有唯一的地址编码，总线制连接，布线简单。

7．带阀控的直读式远传水表还可以通过管理软件远程控制水表阀门的开、关。

三、主要技术参数A.精度等级为2级,采用标准：CJ224-2012电子远传水表B.最大允许误差:在从包括最小流量(q min)在内到不包括分界流量(q t)的低区中的最大允许误差为±5%，在从包括分界流量(q t)在内到包括过载流量(q s)的高区中的最大允许误差为±2%C.最大允许压力：1.6MPaD.CPU供电电压3.6V或3V锂电池(以具体功能为准)E.流量参数：以国标为准F.压力损失等级：△p63G.IP等级：IP68。

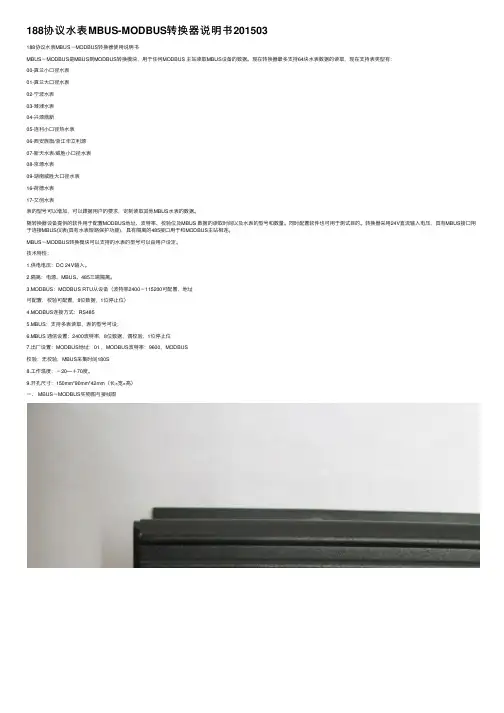

188协议⽔表MBUS-MODBUS转换器说明书201503188协议⽔表MBUS－MODBUS转换器使⽤说明书MBUS－MODBUS是MBUS到MODBUS转换模块，⽤于任何MODBUS 主站读取MBUS设备的数据。

现在转换器最多⽀持64块⽔表数据的读取，现在⽀持表类型有：00-真兰⼩⼝径⽔表01-真兰⼤⼝径⽔表02-宁波⽔表03-潍潍⽔表04-兴源⿍新05-连利⼩⼝径热⽔表06-西安旌旗/浙江华⽴利源07-新天⽔表/威胜⼩⼝径⽔表08-京源⽔表09-湖南威胜⼤⼝径⽔表16-荷德⽔表17-艾创⽔表表的型号可以增加，可以跟据⽤户的要求，定制读取其他MBUS⽔表的数据。

随转换器设备提供的软件⽤于配置MODBUS地址、波特率、校验位及MBUS 数据的读取时间以及⽔表的型号和数量。

同时配置软件也可⽤于测试⽬的。

转换器采⽤24V直流输⼊电压，具有MBUS接⼝⽤于连接MBUS仪表(具有⽔表短路保护功能)，具有隔离的485接⼝⽤于和MODBUS主站相连。

MBUS－MODBUS转换模块可以⽀持的⽔表的型号可以由⽤户设定。

技术特性：1.供电电压：DC 24V输⼊。

2.隔离：电源、MBUS、485三端隔离。

3.MODBUS：MODBUS RTU从设备（波特率2400－115200可配置，地址可配置，校验可配置，8位数据，1位停⽌位）4.MODBUS连接⽅式：RS4855.MBUS：⽀持多表读取，表的型号可设；6.MBUS 通信设置：2400波特率，8位数据，偶校验，1位停⽌位7.出⼚设置：MODBUS地址：01 ，MODBUS波特率：9600，MODBUS校验：⽆校验，MBUS采集时间180S8.⼯作温度：－20—＋70度。

9.开孔尺⼨：150mm*90mm*42mm（长×宽×⾼）⼀、 MBUS－MODBUS实物图与接线图图 1 MBUS－MODBUS实物图图 2 MBUS－MODBUS接线图图3产品侧⾯图1、MBUS－MODBUS中有4个灯，LD1是RUN灯，该绿灯闪烁说明模块正常运⾏（⼤约1S闪⼀次）；LD2是Modbus灯，Modbus主设备读取数据时，该绿灯闪烁；LD3是MBUS 灯，转换器读取MBUS 设备时，该绿灯会闪烁；LD4是SHORT红⾊灯，M+和M-之间短路或过载时该红灯亮，如果SHORT红灯亮MBUS设备数据就不能正常读取。

M-BUS远传水表技术介绍施工方案****************股份有限公司2015年5月目录产业园全景 (5)质量管理 (5)公司荣誉 (6)总体技术方案 (6)系统概述 (6)技术标准 (7)数据采集系统建设原则 (7)系统主要技术指标 (7)应用范围 (8)系统方案设计 (8)系统结构 (8)M-BUS总线结构 (8)m-bus总线结构的特点： (8)通信网络传输方案 (9)安装环境概述 (9)安装说明： (10)预算说明和预算表 (10)软硬件设备： (10)工程施工材料和设备： (11)预算表 (11)产品技术性能及技术指标 (12)集中器 (12)集中采集器的施工 (16)M-BUS远传水表 (17)管理系统平台 (19)系统功能 (22)系统应用结构 (23)系统常用界面介绍25施工布线要求 (28)施工方案说明 (28)注意事项 (29)表具子系统 (33)M-BUS总线子系统 (34)技术培训方案 (36)技术培训目标 (36)技术支持与售后服务措施 (37)售后服务 (37)服务态度 (37)维修服务 (37)实施细则 (38)售后服务内容 (38)售后服务内容承诺 (38)服务承诺 (39)公司介绍企业简介西安北斗星数码信息股份有限公司成立于2001年5月，注册资金5000万人民币，位于西安高新区锦业路69号创业研发园，是一个运作规范的股份制企业，也是“高新技术企业”和“软件认定企业”，并取得《制造计量器具许可证》和《环境管理体系认证ISO14000》。

被西安市评为十一五期间“优秀技术创新企业”，现为高新区电子信息专业委员会主任委员单位。

公司是专业从事智能计量仪表、能源管网SCADA系统和自动化流程分析软件研发、生产和销售的高新技术企业，具有自主知识产权的“北斗星成”牌智能水表、电表和热量表行销全国各大区域市场，成为重点区域市场唯一指定品牌供应商。

公司具有“射频卡电池外置式预付费垂直安装的立式智能水表”的发明专利一项，以及多项实用新型和外观设计专利。

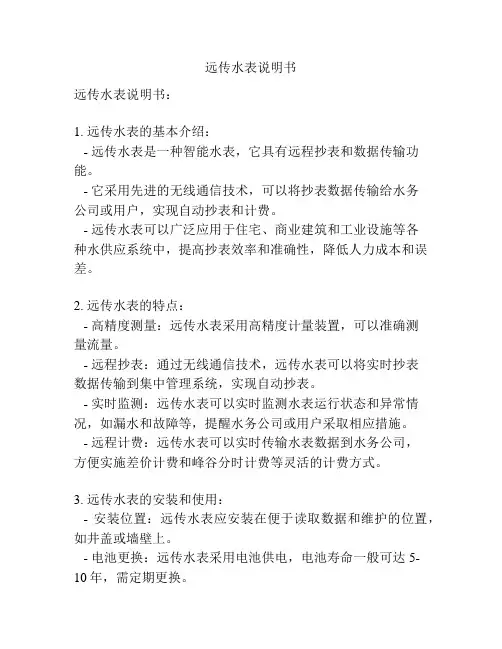

远传水表说明书远传水表说明书：1. 远传水表的基本介绍：- 远传水表是一种智能水表，它具有远程抄表和数据传输功能。

- 它采用先进的无线通信技术，可以将抄表数据传输给水务公司或用户，实现自动抄表和计费。

- 远传水表可以广泛应用于住宅、商业建筑和工业设施等各种水供应系统中，提高抄表效率和准确性，降低人力成本和误差。

2. 远传水表的特点：- 高精度测量：远传水表采用高精度计量装置，可以准确测量流量。

- 远程抄表：通过无线通信技术，远传水表可以将实时抄表数据传输到集中管理系统，实现自动抄表。

- 实时监测：远传水表可以实时监测水表运行状态和异常情况，如漏水和故障等，提醒水务公司或用户采取相应措施。

- 远程计费：远传水表可以实时传输水表数据到水务公司，方便实施差价计费和峰谷分时计费等灵活的计费方式。

3. 远传水表的安装和使用：- 安装位置：远传水表应安装在便于读取数据和维护的位置，如井盖或墙壁上。

- 电池更换：远传水表采用电池供电，电池寿命一般可达5-10年，需定期更换。

- 数据读取：水务公司或用户可以通过集中管理系统或手机APP读取远传水表的抄表数据和运行状态。

- 故障排除：如果远传水表出现故障或异常，应及时联系水务公司或厂家的客服人员进行排查和维修。

4. 安全保护和隐私保密：- 远传水表的通信过程采用安全加密技术，保护数据传输的安全性。

- 远传水表采用ID号和密码进行身份认证，确保数据仅限授权人员访问。

- 远传水表的数据传输符合相关隐私保护法律和法规，保障用户的信息安全和隐私。

以上是远传水表的简要说明书，具体安装和使用方法请参考水表的详细说明书或咨询厂家。

Modbus使用说明详解北京昆仑通态2009-2-10目录前言 (3)一、Modbus协议简介 (4)1、Modbus协议主从响应过程 (4)2、Modbus的寄存器区和常用功能码 (4)二、Modbus协议帧格式 (5)1、ModbusRTU： (5)2、ModbusASCII： (5)3、ModbusTCP： (5)4、RTU、TCP、ASCII协议格式区别 (6)三、MCGS嵌入版Modbus相关驱动构件介绍 (7)1、Modbus驱动分类 (7)2、组态及通讯组网方式 (8)3、非标准Modbus兼容处理 (9)4、MCGS驱动特殊处理 (11)5、易用性接口支持 (14)四、Modbus驱动构件的基本使用 (15)1、驱动选择和添加 (15)2、驱动设置和使用 (16)3、驱动设备调试 (20)4、模拟运行测试 (21)5、设备调试与模拟运行、实际运行区别 (21)6、Modbus驱动使用注意事项 (22)五、数据转发设备(从站)与主站的配合使用 (23)1、与第三方Modbus主站数据交互 (23)2、与MCGS通网版软件或TPC触摸屏数据交互 (23)六、Modbus驱动常见问题处理 (24)1、Modbus主站驱动问题 (24)2、Modbus从站驱动问题： (25)七、Modbus协议分析技巧： (26)附录1: Modbus协议格式 (27)附录2: Modicon PLC通讯接线图 (29)前言Modbus协议，是由Modicon公司开发设计的一种通讯协议，目前已经作为一种标准，在工业领域被广为应用。

许多PLC、DCS、智能仪表等工业设备都使用Modbus协议作为其通讯协议标准。

MCGS软件及TPC触摸屏支持标准ModbusRTU、ASCII、TCP协议，并以此作为与其他软件及设备互通的标准的通讯协议。

但目前由于很多使用MCGS的用户对Modbus协议并不十分了解，在使用MCGS的Modbus主从站驱动构件进行通讯时，常遇到很多问题而不知道如何有效解决。

宁波水表modbus协议说明宁波水表Modbus协议说明一、协议双方基本信息甲方：（下称“水表厂家”）地址：电话：传真：邮箱：乙方：（下称“使用单位”）地址：电话：传真：邮箱：二、双方身份、权利、义务水表厂家身份与权利1.水表厂家是宁波市注册的一家水表厂家。

2.水表厂家具有生产和销售水表的权利和义务。

3.水表厂家应提供优质的产品和售后服务以保证使用单位的权益。

使用单位身份与权利1.使用单位是宁波市内某水厂。

2.使用单位有合法使用水表的权利。

3.使用单位应将使用状况及时反馈给水表厂家，保证水表的正常运作。

三、履行方式、期限、违约责任1. 水表厂家应当按照协议的约定发货，并安排人员及时将产品送达使用单位；2. 水表厂家应保证产品质量无缺陷，符合国家相关标准，同时保证产品的安全、可靠性等；若因产品存在质量问题造成使用单位的损失，水表厂家应承担相应的赔偿责任；3. 如果使用单位需要对产品的规格、型号进行变更需提前告知厂家；4. 在双方确认订单的情况下，合同生效，履行期限按照订单的约定时间，如特殊情况超时需提前及时联系；5. 使用单位须按照水表厂家的使用说明及相关法律法规使用产品，严禁对产品进行改装；6. 若因使用单位自身原因造成水表的损坏或影响水表的使用，使用单位应承担相应的责任；7. 双方如在履行协议过程中发生争议，应协商解决，如协商不成，有权向有关部门进行申诉，或则依照法律规定要求诉讼解决。

四、遵守中国相关法律法规在本协议的全部执行过程中，双方应当遵守中国相关法律法规。

(该处可以加入中华人民共和国消费者权益保护法，产品质量法等相关法律法规)五、明确各方的权力和义务1. 水表厂家的权利和义务（1）按照协议的约定向使用单位发货；（2）保证产品质量无缺陷，符合国家相关标准，同时保证产品的安全、可靠性等；（3）征得使用单位同意后，可以依据实际需求向使用单位提供技术支持和售后服务；（4）如使用单位出现违约行为，水表厂家有权启动追偿程序2. 使用单位的权利和义务（1）有合法使用水表的权利；（2）按照水表厂家的使用说明及相关法律法规使用产品，严禁对产品进行改装；（3）为了保证产品的正常使用，应当及时反馈产品的使用情况；（4）在约定时间内付款。

光电远传水表水表MODBUS-RTU通讯协议本水表使用了MODBUS-RTU通讯协议，MODBUS协议详细定义了校验码、数据序列等，这些都是特定数据交换的必要内容。

MODBUS协议在一根通讯线上使用主从应答式连接（半双工），这意味着在一根单独的通讯线上信号沿着相反的两个方向传输。

首先，主计算机的信号寻址到一台唯一的终端设备（从机），然后，终端设备发出的应答信号以相反的方向传输给主机。

MODBUS协议只允许在主机（PC，PLC等）和终端设备之间通讯，而不允许独立的终端设备之间的数据交换，这样各终端设备不会在它们初始化时占据通讯线路，而仅限于响应到达本机的查询信号。

MODBUS-RTU格式无起始字符和结尾字符，但需要加等待时间，等待时间不少于3.5个字符发送时间。

（1）传输方式信息传输为异步方式，并以字节为单位，在主机和从机之间传递的通讯信息是10位字格式，包含1个起始位、8个数据位（最小的有效位先发送）、无奇偶校验位、1个停止位。

（2）数据帧格式地址码功能码数据区CRC校验码1字节1字节n字节2字节地址码：地址码在帧的开始部分，由一个字节（8位二进制码）组成，十进制为0～255，在水表中只使用1～247,其它地址保留。

这些位标明了用户指定的终端设备的地址，该设备将接收来自与之相连的主机数据。

每个终端设备的地址必须是唯一的，仅仅被寻址到的终端会响应包含了该地址的查询。

当终端发送回一个响应，响应中的从机地址数据便告诉了主机哪台终端正与之进行通信。

功能码：功能码告诉了被寻址到的终端执行何种功能。

下表列出了该系列仪表用到的功能码，以及它们的意义和功能。

数据区：数据区包含了终端执行特定功能所需要的数据或者终端响应查询时采集到的数据。

这些数据的内容可能是数值、参考地址或者设置值。

例如：功能码告诉终端读取一个寄存器，数据区则需要指明从哪个寄存器开始及读取多少个数据，内嵌的地址和数据依照类型和从机之间的不同内容而有所不同。

远传水表通讯协议远传水表通讯协议甲方（单位）：______________________________法定代表人/负责人：__________________________联系地址：___________________________________联系电话：___________________________________乙方（单位）：______________________________法定代表人/负责人：__________________________联系地址：___________________________________联系电话：___________________________________双方在平等、自愿、公平的基础上，根据《中华人民共和国合同法》及其他相关法律法规的规定，经友好协商达成以下协议：第一条定义1.1 “远传水表”指使用远程数据传输方式获取水表读数、远程控制水表的设备。

1.2 “通讯协议”指甲乙双方在远传水表通讯过程中，所遵循的技术标准、信息交换规则、数据格式、数据加密及传输验证等规定的统一协议。

1.3 “使用许可证”指乙方向甲方购买的远传水表使用许可证，包括使用许可期限、使用方式等内容。

1.4 “用户”指远传水表的实际使用人。

第二条权利与义务2.1 甲方的权利与义务：2.1.1 提供产品及技术支持。

甲方应向乙方提供安装、调试、维修等技术支持，并在保修期内对远传水表的硬件故障进行免费维修或更换。

2.1.2 保护乙方的知识产权。

甲方应保护乙方购买的远传水表和通讯协议的知识产权，禁止任何形式的侵权行为。

2.2 乙方的权利与义务：2.2.1 支付产品购买费用及使用许可费用。

乙方应按照合同约定，按时支付购买费用及使用许可费用。

2.2.2 安装、调试、使用和维护远传水表。

乙方应按照甲方提供的技术支持，安装调试、正确使用和维护远传水表。

2.2.3 保障用户的合法权益。

发布日期2013-05-07版本 1.60页数共6页文件类型受控文件M-BUS网络预付费水表电子模块用户手册产品名称M-BUS网络预付费水表电子模块应用范围水表数据采集与控制产品型号CJ-MA602Y-V16软件版本号V2.75文件编号产品版本版本发布日期更改内容发布者1.602013-10-16增加报警点关阀后过10秒自动开阀Yu目录1.概述1.1简介 (1)1.2功能介绍 (1)2.技术指标2.1技术参数 (2)3.安装指南 (4)4.注意事项 (4)5.典型应用 (5)1.概述1.1简介水表是与人民生活有密切关系的户用仪表，这些表都是贸易结算型的计量仪表。

网络预付费水表电子模块是和基表（电子发讯表）配合使用的。

电子模块在电路设计中使用美国德州仪器公司的微功耗单片机作为微处理器。

它能完成下列规定功能：接受从水表发出的脉冲信号进行计数、运算处理及实时控制，按确定的通信协议与上位机进行双向传输，并对水表进行有效的管理。

14工作模式预付费模式可将预付费模式放在表头部分或者放在上位机部分；放在上位机部分报警点和关阀点功能不起作用；默认不激活磁干扰关阀模式激活磁干扰关阀模式，检测到磁干扰后关阀不激活时只报警，默认不激活与预付费模式无关。

15读阶梯价将表内正运行的阶梯价读出16读报警点关阀点将表内正运行的报警点，关阀点，定量点，工作模式等参数读出2．技术指标4.安装指南1.参考图片2.管脚说明管脚号码名称说明1电池负接电池负极2电池正接电池正极3电机驱动端驱动电机正转(开阀)4电机驱动端驱动电机反转(关阀)5地接到位开关公共端6开到位接到位开关开到位7关到位接到位开关关到位8计量信号公共端（地）接干簧管公共端9计量信号信号端接干簧管10计量信号信号端接干簧管11计量信号供电端不接12计量信号供电端不接13M-BUS通信接口14M-BUS通信接口。

远传水表通讯协议书远传水表通讯协议书甲方（以下简称“供应商”）：公司名称：地址：法定代表人：联系电话：传真：电子邮箱：营业执照号码：乙方（以下简称“用户”）：姓名/公司名称：地址：法定代表人/联系人：联系电话：传真：电子邮箱：鉴于用户需要购买远传水表，供应商愿意提供该产品并提供通讯服务，双方经友好协商，达成以下协议：第一条定义1.1 远传水表：指供应商向用户提供的采用远传通讯技术的水表产品。

1.2 通讯服务：指采用远传通讯技术将远传水表的用水数据发送给用户，以便用户了解用水情况并进行用水管理。

第二条身份2.1 供应商是经过法定程序注册成立的企业，具有合法经营资格，能够按照本协议的要求向用户提供远传水表和通讯服务。

2.2 用户必须是根据中国法律法规合法成立的机构或个人，并能够根据协议的要求支付费用。

第三条权利和义务3.1供应商的权利和义务3.1.1 供应商应按照合同的约定向用户提供远传水表并提供通讯服务。

3.1.2 供应商应负责保证远传水表和通讯服务的质量，并在使用过程中出现故障时及时予以处理。

3.1.3 供应商应根据用户使用情况及时更换远传水表或提供其他服务。

3.1.4 供应商应根据协议要求对用户提供的用水数据进行保密处理。

3.1.5 供应商应满足国家相关法律法规要求，向用户提供优质、合规的产品和服务。

3.2 用户的权利和义务3.2.1 用户有权根据需要选择购买供应商提供的远传水表并使用通讯服务。

3.2.2 用户应按照协议的要求支付相应的费用。

3.2.3 用户应负责保管远传水表和通讯设备，并妥善使用。

3.2.4 用户应按照供应商的要求正确使用远传水表和通讯设备。

3.2.5 用户有义务对远传水表和通讯设备及时进行维护。

第四条履行方式4.1 供应商将按照合同的约定及时提供远传水表并进行安装，同时开通通讯服务。

4.2 供应商将定期检查远传水表的正常使用情况，确保产品正常运转。

4.3 用户应按照协议约定向供应商支付相应的费用，并妥善保管水表、通讯设备及密码等相关信息。

自来水公司大表远程数据传抄监控系统用户需求说明书版本历史目录0. 文档介绍 (6)0.1文档目的 (6)0.2文档范围 (6)0.3读者对象 (6)0.4参考文档 (6)0.5术语与缩写解释 (6)1. 用户需求调查报告 (7)1.1自来水公司用户用水流程 (7)1．2客户申请用水流程需求 (7)1．3抄表员业务处理需求 (8)1．4采集水表数据需求 (8)采集水表数据需求 (8)1．5稽查员业务处理需求 (9)稽查员业务处理需求 (9)1．6管理员职责需求 (9)管理员职责需求 (9)1．7经理需求 (10)2. 产品介绍 (11)3. 系统体系结构图 (12)2. 产品面向的用户群体 (12)3. 产品应当遵循的标准或规范 (12)4. 产品的功能性需求 (13)4.0系统角色分析 (13)4.1系统用例识别 (14)4.1.1一级用例图识别 (14)4.1.1.1水表数据接收处理描述 (15)4.1.1.2系统用户管理描述 (15)4.1.1.3数据字典描述 (15)4.1.1.4系统维护描述 (15)4.1.1.5部门及人员管理描述 (16)4.1.1.6水司用户管理描述 (16)4.1.1.7水表设备管理描述 (16)4.1.1.8水表状态信息描述 (16)4.1.1.9用水数据分析描述 (17)4.1.1.10报警管理描述 (17)4.1.1.11实时水表状态查询描述 (17)4.1.1.12月统计信息描述 (18)4.1.1.13系统登陆及密码修改描述 (18)4.1.2二级用例图识别 (18)4.1.2.1水表数据接收处理二级用例 (18)4.1.2.2系统用户管理二级用例 (20)4.1.2.3数据字典管理二级用例 (21)4.1.2.4系统维护二级用例 (29)4.1.2.5部门及人员管理二级用例 (30)4.1.2.6水司用户管理二级用例 (34)4.1.2.7水表设备管理二级用例 (36)4.1.2.8水表状态信息二级用例 (39)4.1.2.9用水数据分析二级用例 (41)4.1.2.10报警管理二级用例 (43)4.1.2.11实时水表状态查询二级用例 (44)4.1.2.12月统计信息二级用例 (45)4.1.2.13系统登陆及用户密码修改 (46)5. 产品的非功能性需求 (47)5.1用户界面需求 (47)5.2软硬件环境需求 (47)5.3产品质量需求 (47)5.4其他需求 (48)附录A：采集设备-主机系统通讯协议 (49)工作方式： (49)采集设备及主机之间协议约定 (49)配置中心号 (49)校时命令 (49)下配置命令 (50)读取昨日数据 (51)读取今日数据 (53)6时采集设备发昨日数据 (54)要求连续工作（24小时开机） (54)设备出厂 (55)恢复正常工作（9：00-11：00，14：00-17：00） (55)取重启次数 (55)有报警主动发今日数据 (56)采集设备主动要求较时 (56)清数据命令 (57)其他说明 (57)。

MBUS远传电子式智能水表通信规约版本号：V2.0（发布版）拟制人：刘晓峰审核人：批准人：版本历史版本作者日期描述本文件参与制定者工作单位姓名职称、职务日期杭州竞达刘晓峰2008.10.14修订记录原版本新版本修改者日期修订内容V2.0 刘晓峰正式版本发布1 、前言该通信规约是参照《中华人民共和国电力行业标准（DL/T 645—1997）》多功能电能表通信规约（1998—02—10发布，1998—06—01实施）而制定的。

同时也借鉴了《CJ/T 188-2004户用计量仪表数据传输技术条件》中的部分内容。

是水电气表远程集抄系统中用于规范集中器与表具等计量单元之间通信的规范性约定。

本规约未指明之处，参照DL/T 645-1997标准执行。

2 适用范围本规约适用于华北石油、东方物探、西南油气田、吐哈油田水电气远传集抄系统。

3 、传输特性3.1本协议为主-从结构的半双工通信方式。

集中器、手持单元或其它数据终端为主站，通信链路的建立与解除均由主站发出的信息帧来控制。

每帧有帧起始符、从站地址域、控制码、数据长度、帧信息纵向校验码和帧结束符等7个部分组成。

每部分由若干字节组成。

3.2物理接口：集中器至表具等计量单元之间的通信主要采用MBUS总线方式传输。

可根据现场情况进行GPRS、载波、RS485等传输方式的补充。

仪表的通信接口说明详见《CJ/T 188-2004户用计量仪表数据传输技术条件》之附录B、C、D、E。

3.3电气接口：本规约采用 MBUS标准电气接口，使多点连接成为可能。

MBUS接口的一般性能应符合国标要求。

MBUS总线电压为DC36伏，变动范围为DC24—42伏。

3.4半双工通讯方式波特率：默认1200bps，可根据实际在1200---9600bps之间调整。

传输速率的变更，首先由主站向从站发变更速率请求，从站发确认应答帧或否认应答帧。

收到从站确认帧后，双方以确认的新速率进行以后的通信。

每次通信结束后，根据传输速率的特征字 Z 中的Bit0决定速率是否变更，为“0”恢复到初始速率，为“1”则保持更改速率不变。

[说明]远传水表协议通讯规约(底层)第一字节:0x3A 集中器与采集器通讯 collector_start0x35 抄表器与采集器通讯remote_start 第二字节:采集器编号(0~255) 第三字节:命令字0x01:上传指定水表表码及水表故障累计时间(小时)send data0x02:全部水表数据清零 rst_all0x03:指定水表故障累计时间清零rst_cut_off0x04:指定水表表码修改0x05:设置采集器巡检周期0x06:设置采集器编码0x07:设置水表在用状态0x08: 设置通讯优先级0x09:上传采集器系统设置0x0A:重新启动0x0B:设置楼号(显示用，1-255) 第四字节:表号(0~23)第五—八字节:数据第九字节:校验和数据格式:0x04 —为4字节修改水表表码，高位在前。

0x05 —第五字节为设置的巡检周期常数(0~255)。

0x06 —第五字节为该采集器所在区域(0~255)，第六字节为该采集器编码(0~255)。

0x07 —第五字节为1~8号水表在用设置，第六字节为9~16号水表在用设置，第七字节为17~24号水表在用设置。

1表示启用，0表示停用。

高位对应低编号水表。

0x08 —第5字节为通讯优先级(0~7H)0x0B —第五字节为楼号(1-255) 上传数据格式水表数据:第一字节:0xC5 与集中器通讯标志0xCA 与抄表器通讯标志第二字节:该采集器区号第三字节:该采集器编码第四字节:表号第五—八字节:水表表码，高位在前第九—十字节:水表故障累计时间，高位在前第十一字节:校验和采集器设置数据:第一字节:0xC5 与集中器通讯标志0xCA 与抄表器通讯标志第二字节:区号第三字节:该采集器编码第四字节:0xFF(命令执行完毕) 第五字节:扫描周期第六字节:楼号第七—九字节:水表在用设置第十字节:最高位为供电方式(1—市电，0—电池)0-3位为通信优先级，4-6位为型号(x100xxxx:24;x010xxxx:12) 第十一字节:校验和上位机与集中器:启始集中采集命令数据数据数据数据数据校验器号器号0x3A m n X X X X X X k1、命令1-B同前2、命令0x21:上传集中器概况启始集中采集命令数据数据数据数据数据校验器号器号0x3A m X 0x21 X X X X X k 返回:启始集中采集数据数据数据数据数据数据数据校验器号器号0XC5 m 0xFF 0x21 集中采集X X X X k器号器总数3、命令0x22:使能/禁止水表轮询检测(水表故障时，向上位机发送水表信息)启始集中采集命令数据数据数据数据数据校验器号器号0x3A m X 0x22 X X X X X k 返回:启始集中采集数据数据数数数数数数校验器号器号据据据据据据 0XC5 m 0xFF 0x22 1- 开启 X X X X X X k 0-关闭系统运行时，当此功能使能，返回:启始集中采集命令数据数据数据数据数据数据校器号器号验 0XC5 m n 0x09 采集器设置 k 表示采集器n电源方式为电池供电。
