《直读式远传水表使用手册》

光电直读远传水表产品说明书一、概述.光电型直读远传水表（以下简称直读远传水表）是针对日常用水的实际需要，自行研制的一款便于远程抄表及控制的直读远传水表。

它采用M-BUS∕RS485总线方式通讯，实现水表使用水量的远程直读，有效地避免了管理部门上门抄表。

本产品还具备阀门控制功能（可选），方便管理部门对直读远传水表的用水情况进行控制，使得远程抄表及控制变得更便捷、可靠，在节约人力、物力和财力的同时，有效地提高了生产力。

本直读远传水表，符合GB/T778-2007《封闭满管道中水流量的测量饮用冷水水表和热水水表》和CJ/T224-2012《电子远传水表》的技术要求。

通信规约遵循CJ/T188-2004《户用计量仪表数据传输技术条件》或DL/T645-1997《多功能电能表通信协议》的要求，也可根据客户需求定制通信协议。

二、性能特点1.由于直接读取字轮数据，因此跟传统脉冲远传水表相比，不需设置表底数、表常数等参数，没有累计读数误差，机械读数和电子读数保持完全一致，不存在因累计误差或水表倒转而引起两者读数不一致的情况；2.采用低功耗设计，只有读数时才需供电。

3.采用先进的数据编码及校验方式，通讯可靠性高。

4.与上位机系统相结合，建立远程自动抄表管理系统，真正实现抄表及管理自动化。

5.电子读数装置不影响原来一次仪表的计量精度。

6.每个表有唯一的地址编码，总线制连接，布线简单。

7．带阀控的直读远传水表还可以通过管理软件远程控制水表阀门的开、关。

三、电气参数工作电源：a)DC12V(RS485接口)、b)DC36V(MBUS接口)；工作环境：温度：0.1～+45℃（冷水）、0.1～+90℃（热水）湿度：0～95%RH；与上位机通信接口方式：RS-485总线接口或MBUS总线接口；通讯传输速率：1200/2400/4800/9600bps可选；针对总线开路、短路、空闲等故障保护。

表到数据采集器最大距离：≤500m；针对总线开路、短路、空闲等故障保护。

光电直读式远传水表及抄表系统一. 概述随着城市化进程的加快、物业管理智能化的推进普及，城市的供水单位越来越需要一款技术先进，计量准确，性能稳定，操作便利的新型智能远传水表。

但由于种种因素，绝大多数自动抄表系统却都未能得到正常推广运行，安装了自动抄表系统的小区，却仍采用人工抄表的现象也较为普遍。

如果这种情况不能得到有效改变，自动抄表行业必将受到严重影响，其负面影响将波及到房地产行业、自来水行业、智能化产业以及广大居民的日常生活。

影响自动抄表系统正常开通运行主要有两个方面问题：（1）技术层面因素：许多系统未能真正把握自动抄表的核心技术，造成系统计量准确性低，系统可靠性差，维护、维修工作量大。

（2）社会方面因素：有关各方（房地产开发商、物业公司、系统集成商等）未能很好地协调各自的责、权、利关系，导致过了质保期后，由于维护资金无从落实，往往使系统得不到及时的维护保养，从而影响系统的正常运行。

本文在此主要讨论技术问题，而社会问题有赖于政府有关部门的协调。

影响自动抄表系统可靠、准确运行的技术问题主要有两个：（1）远传水表能否可靠、准确地送出采样数据；（2）小区内的传输网络（包括向专业公司的传输）建立是否达到技术标准（硬件结构、组网方式、通讯协议等诸方面），从而使数据传输稳定可靠。

目前许多自动抄表系统不能很好运行，都在于未能有效解决好这两个核心问题。

至于抄表系统通过公共媒介（电话、Internet）向自来水公司抄表中心电脑传输数据是成熟的技术运用问题，相应的硬件、网络都是现成的、完善的，只要进行相应的软件开发即可。

就上述两个核心技术而言，传输网络的问题对于有较强开发实力的企业来说应当不成问题。

目前一般采用RS485、M-bus技术来构建传输网络平台，其技术本身是完全成熟的，开发单位只要正确组网并制定出完善的通讯协议就能确保网络传输的稳定可靠。

因此最关键的技术问题是远传水表计量的准确性和可靠性。

市场上常见的远传水表大部分是有源表。

MODBUS/RS485远传水表说明书（RTU模式）MODBUS/RS485远传水表简介主要用途与相关抄表管理系统配套可读取远传水表精确用量，实现水流量的远程监控。

主要特点：1. 传感技术先进，信号转换精准。

●远传水表采用目前业内处于绝对领先地位的“无源双控开关”传感技术（开关寿命1亿次），有效克服困扰业界多年的“水锤”冲击误发信号问题，确保水表机械数据转换电子信号输出100%精确无误。

2. 分体设计，节约成本，专业制造工艺。

●电子部分与基表部分分体设计，不改变基表成熟结构，装配工艺简单，在基表（水表）达到国家6年强制报废年限时，电子传感部分仍可二次使用，为用户节约成本。

●高品质组件，工艺结构合理，专业化制造，密闭防水，适应各种复杂工作环境。

主要性能参数电池电压：3.6V；外部输入电压：9 V；工作电流：3mA；静态电流：小于5μA；开关滤波时间：500ms；通讯方式：RS485；通讯协议：MODBUS(RTU模式)；波特率：9600bps；校验：无校验；数据位：8位；停止位：1位。

MODBUS计数模块通讯协议（RTU模式）一、通讯设置1. 波特率：96002. 校验：无校验3. 数据位：84. 停止位：1modbus协议1、读操作（03H）地址功能码第一个寄存器高位地址第一个寄存器低位地址寄存器数量的高位寄存器数量低位CRC校验低位CRC校验高位XX 03 XX XX XX XX XX XX2、读操作回复（03H）地址功能码字节数数据高字节……数据低字节CRC校验低位CRC校验高位XX 03 XX XX ……XX XX XX 3、写操作（06H）地址功能码第一个寄存器高位地址第一个寄存器低位地址数据高字节数据低字节CRC校验低位CRC校验高位XX 06 XX XX XX XX XX XX 4、写操作回复（06H）地址功能码第一个寄存器高位地址第一个寄存器低位地址数据高字节数据低字节CRC校验低位CRC校验高位XX 06 XX XX XX XX XX XX 5、写操作（10H）地址功能码第一个寄存器高位地址第一个寄存器低位地址寄存器的数量的高位寄存器的数量的低位字节数数据高字节…数据低字节CRC校验低位CRC校验高位XX 10 XX XX XX XX XX XX …XX XX XX6、写操作回复（10H）地址功能码第一个寄存器高位地址第一个寄存器低位地址寄存器的数量的高位寄存器的数量的低位CRC校验低位CRC校验高位XX 10 XX XX XX XX XX XX7、异常码地址功能码异常码CRC校验低位CRC校验高位XXXX(注3)01H 非法功能02H 非法数据地址03H 非法数据值XX XX注3 ：异常码是正常功能码的最高位加1，如读操作03H的异常功能码为83H，写单个字06H的异常功能码为86H，写多个字的10H的异常功能码为90H。

1 概述四位干式M_BUS光电直读水表是由湖南威铭能源科技有限公司在原有的四位干式TTL 输出光电直读表产品基础上设计开发的一款直读水表，采用了MEGA48单片机作为主芯片，TSS721A芯片作为M_BUS接口芯片。

光电直读水表是市场应用的主流方向，M_BUS光电直读水表需求很大，而我们一直还没有自己的产品，为了填补这个空白，我们迫切需要开发一款M_BUS的水表。

四位干式光电直读M_BUS水表正是基于这样的背景下提出立项，我们在这个产品的研发上已经做了很多工作，我们的设计会在其他同类产品的基础吸取各家之长，并根据现有的各项测试结果进行设计。

1.1 制造标准CJ-T188-2004《户用计量仪表数据传输技术条件》CJ/T224—2006《电子远传水表》GB/T778-1996《冷水水表》GB 50131—2007《自动化仪表工程施工质量验收规范》JJG 686-2006《热水表检定规程》GB/T17626-2006《电磁兼容试验和测量技术》JB/T8802-1998《热水水表规范》拟制：王霜剑2009-10-16 图号：OCQF2.789.013JS审核：工艺: 第1页共26页标准化：2 光电直读水表工作原理2.1 设计思想和直读水表特点光电直读水表利用光电直读原理，用电子装置直接读取机械字轮上面的读数，而不是存储计量的脉冲连续数据，因此不会因为传输介质问题或者存储信息偶尔丢失而造成数据永久丢失，具有实际读数据错误的可恢复性，有助于整个抄表系统的可靠性。

四位干式光电直读表采用在原有OEM产品基础上改进设计的光电直读模块，优化了原有的软硬件设计，进一步提高读数可靠性的同时考虑了扩展性，在产品的生产工艺性上做了很多的考虑。

是后面将要研发几个系列远传水表的基础平台。

2.2 光电直读工作原理无源光电直读数字化远传水表包括改装的基表与光电直读模块。

改装的基表在原机械计数器的基础上增设了电子发讯装置。

基表计数器字轮旋转,指针固定,且基表计数器字轮上刻有单环半圆编码透空孔。

水表远传抄表系统使用说明版本：V1.0系统开发：豪仕达技术部远传水表小组编写日期：2021年11月08日目录1.软件概述21.1系统开发平台21.2运行环境要求22.安装配置32.1文件目录32.2数据库安装32.2.1 安装SqlServer200032.2.2 安装SP4补丁42.3效劳端安装52.4客户端安装62.5运行调试72.6系统卸载73.操作说明83.1功能简介83.2登录83.3系统页面83.4首页设置93.5水表数据展现103.6GPRS抄表103.7效劳器监控113.8集中器命令113.9设备资料维护123.10客户资料维护133.11管理员管理133.12个人信息修改143.13系统维护143.14命令自定义143.15栏目自定义154.常见问题155.软件156.意见反响151.软件概述1.1系统开发平台本系统是基于Windows98/2000/NT下，采用winSocket、JSP、关系数据库、GPRS等技术，使用了Delphi、JSDK tool、SQLServer2000等工具，以C/S〔数据接收〕+B/S〔数据展现〕混合模式，利用面向对象设计开发技术开发而成，整个系统具有稳定性强、可靠性高、可以维护性好、易移植等特点，为我公司远传抄表系统提供了良好软件支持。

1.2运行环境要求由于本系统采用效劳端和客户端别离的B/S模式，所以安装配置面采用2级配置法，即效劳端高配置，客户端中低配置，具体配置要求图1-1。

图1-12.安装配置2.1文件目录解压以后的安装文件包括数据库安装文件和抄表软件2局部，其中数据库安装文件里包括了SqlServer2000的安装文件和补丁，用于数据库效劳器的安装和使用，抄表软件中包括数据接收、展现、数据库和其他可执行程序快捷式，主要用于远传水表系统主要文件的安装。

具体的文件目录构造和重要文件如以下图2-1。

图2-12.2数据库安装2.2.1 安装SqlServer2000选择"数据库安装文件〞文件夹中的"SqlServer2000安装文件〞，进入文件夹中，双击SETUP.BAT，待安装界面翻开后，点击"安装SQL Server 2000组件〞，进入后继续点击点击"安装数据库效劳器〞，开场安装，安装步骤如下：a)翻开界面图2-2b)进入安装数据库效劳器，点击下一步图2-3c)选择本地效劳器，点击下一步图2-4d)选择"创立新的SQLServer实例〞，点击下一步图2-5e)填写用户名和公司名，点击下一步图2-6f)查看完协议后，点击是图2-7g)选择"效劳器和客户端工具〞，点击下一步图2-8h)选择默认实例名后点击下一步，选择"典型〞，程序文件目录和数据文件目录默认，点击下一步图2-9i)选择"使用本地系统〞，点击下一步图2-10j)选择"混合模式〞，勾选"空密码〞，点击下一步图2-11k)点击下一步，开场安装程序，待安装完成。

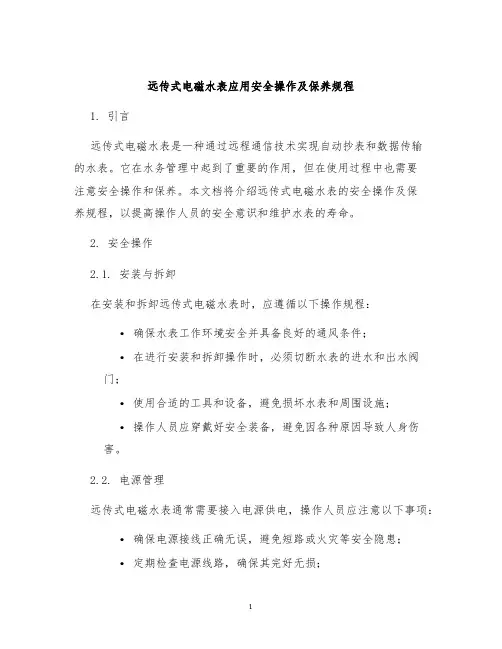

远传式电磁水表应用安全操作及保养规程1. 引言远传式电磁水表是一种通过远程通信技术实现自动抄表和数据传输的水表。

它在水务管理中起到了重要的作用，但在使用过程中也需要注意安全操作和保养。

本文档将介绍远传式电磁水表的安全操作及保养规程，以提高操作人员的安全意识和维护水表的寿命。

2. 安全操作2.1. 安装与拆卸在安装和拆卸远传式电磁水表时，应遵循以下操作规程：•确保水表工作环境安全并具备良好的通风条件；•在进行安装和拆卸操作时，必须切断水表的进水和出水阀门；•使用合适的工具和设备，避免损坏水表和周围设施；•操作人员应穿戴好安全装备，避免因各种原因导致人身伤害。

2.2. 电源管理远传式电磁水表通常需要接入电源供电，操作人员应注意以下事项：•确保电源接线正确无误，避免短路或火灾等安全隐患；•定期检查电源线路，确保其完好无损；•如果出现电源线路故障或异常，应及时与专业人员联系进行维修。

2.3. 远程通信安全远传式电磁水表通过远程通信技术进行数据传输，为保障数据安全，应注意以下事项：•根据水务管理部门要求设置合适的用户名和密码，避免未授权访问；•定期更改密码，并定期更新软件和固件以提高安全性；•禁止将用户名和密码告知他人，避免泄露风险。

3. 保养规程为确保远传式电磁水表的正常运行和延长寿命，应注意以下保养规程：3.1. 清洁水表定期清洁水表外壳和显示屏，避免灰尘和污垢的积累。

清洁时使用柔软的干布进行擦拭，避免使用化学溶剂和腐蚀性材料。

3.2. 检查阀门定期检查水表进水和出水阀门，确保其正常运转，并及时处理阀门漏水等问题。

出现异常情况时，应及时联系水务管理部门进行维修。

3.3. 校准水表定期校准水表读数，避免读数偏差过大导致计费错误。

校准时应使用专业的校准设备，并按照水务管理部门的要求进行操作。

3.4. 定期维护定期检查水表电源和通信设备，确保其正常工作。

如果发现故障或异常，应及时联系专业人员进行维修或更换。

有线无线直读远程控制水表第二部分LWS系列远传水表Y-YC有线远传水表W-YC无线远传水表一、概述远传水表是在预付费水表处于尴尬且低迷状态的情况下，很多厂家为走出绝境而推出的旨在解决抄表难问题而研制的一种水表。

在此之前，基本上是以供电方式的脉冲远传抄表，这类水表因为要长期供电，所以故障率极高，维护成本昂贵，目前基本处于淘汰状态。

取而代之的是“无源光电直读远传水表”，此类水表，平时不需要供电维持工作，只需在抄表的时候，通过线路远程给水表的控制电路供电，光电系统实时读取水表字轮数字并上传，实现远程抄表。

远传水表最大的优点在于可以解决入户抄表、提高抄表效率的问题，特别是在实行阶梯水价的地区，可以有效地利用远传抄表的实时性，实现定时抄表，为实行阶梯水价，奠定技术基础。

以下是“远传水表”和“阀控远传水表”照片。

LWS有线远传水表Y-YC15/20LWS有线阀控远传水表Y-YC15/20F水表电缆与水管平行走线方式二、有线有线无源直读无源直读无源直读远传水表的几种典型应用方式远传水表的几种典型应用方式1.集中抄表集中抄表（（推荐推荐））将多只水表通过总线方式连接到一起，然后通过一根电缆连接到单元门外的“插座” 上，抄表时，使用笔记本+抄表器，并由抄表器供电，实现集中抄表。

此种方式可以解决单表连接需要到每户门前抄表效率低下的问题，但需要电缆连接各表。

推荐理由推荐理由：：此种方案投资少、无需固定设备、无需供电、无需特殊防护、抄表便捷。

【水表内置控制器】，集抄器将随笔记本电脑公用于各水表。

2.定时抄表定时抄表（（不推荐不推荐））在上述“插座”上连接一个“集抄器”，并就地提供220V 供电，“集抄器”会在规定的时间内，完成对连接在集抄器上的所有水表进行抄表，并存储到存储器中。

抄表人员使用笔记本，将插头插在“集抄器”的插座上，可一次性将“集抄器”内存储的数据抄出。

不推荐理由不推荐理由：：虽然可以定时获取抄表数据，但需要设置专门的设备，且需要就地提供电源。

远传阀控水表及抄表系统介绍目录1.产品介绍1.1光电直读式远传阀控水表 3-41.2D A M M11型采集器 51.3 CAGS11型集中器 6-72. 组网方式1.电脑+GPRS集中器+采集器+水表 8-93. 工作原理104. 软件介绍4.1 用户登录 114.2 主页面 12-144.3 抄表管理 15-184.4 GPRS管理19-204.5 设备管理214.6 系统管理225.施工注意事项23-241.产品介绍1.1 光电直读（干/湿/直饮水）式远传水表1.1.1用途LXZ-15～20型直读式远传阀控水表用于计量流经自来水管道的水体积总量的测量仪，适用于小型工业用水和家庭用水。

1.1.2 分类LXZ型为干式结构，计数机构真空密封、表度盘字轮不受水质影响，读数永久清晰。

字轮显示计数值量程大、精度高.传输方式为 MS-BUS总线传输方式。

1.1.3 特点1、采用非接触传感器，不影响机械水表的原有性能；2、采用红外对射方式，增强了抗干扰能力；红外光电管而非机械接触方式，不会因机械松动而引起读乱码问题；3、特殊编码方式解决字轮进位而引起的读乱码现象；4、不存在读数死区，字轮转动到任何位置都可读数且保持机械读数与电子读数相一致；5、采用低工耗设计，只有读数时才需供电。

6.可与上位机抄表系统相结合，建立远程自动抄表管理系统，真正实现抄表自动化。

7.电子装置符合《电子远传水表》（CJ/T 224-2006）标准。

8、传输方式为MS-BUS传输方式。

9、协议符合《户用计量仪表数据传输技术条件CJ/T 188-2004》。

10、注意:如果水表阳光直接照射,请盖好水表盖.阳光可以引起水表读数误码.1.1.4 技术指标注意:如果水表阳光直接照射,请盖好水表盖.阳光可以引起水表读数误码.1.2 DAMM11型采集器1.2.1 简介DASS11型采集器是连接RS-485总线制直读远传阀控水表与GPRS集中器、计算机的重要设备，主要起到红外通讯、出错告警、通信显示、降低功耗与掌上电脑通讯的作用。

光电直读水表使用说明书1.概述本企业生产制造的M-Bus湿式光电直读式（LXZD）水表采用旋翼式多流束基表，适用于单向、非脉冲水流。

产品符合国家标准GB/T 778-2007《封闭满管道中水流量的测量饮用冷水水表和热水水表》和建设部标准CJ/T 224-2012《电子远传水表》。

主要用于企事业单位及居民小区用水的计量与管理工作，并为其合理收费提供科学的、定量的依据。

LXZD系列M-Bus湿式光电直读式水表具有如下优点：采用先进的液封技术液封的字轮机构，可长期保持表盘示值清晰，读数永不污染。

与传统脉冲水表相比，光电直读直接读取字轮数据，可将读数误差降低至零。

M-Bus通信采用总电供电的方式，平常无须供电，仅在抄表或阀门时才需要对它供电，功耗极低，电子件使用寿命长。

采用通用通讯协议，可通过采集设备等与上位机系统完美结合，实现抄表自动化。

EMC、ESD、EMI等电子产品电磁兼容方面性能超出国家标准，达到行业领先水平。

2.主要技术参数项目参数结构型式LXZD型M-Bus湿式光电直读式水表产品型号LXZD-15 LXZD-20 LXZD-25 公称口径（mm）15 20 25常用流量Q3（m3/h） 2.5 4.0 4.0 Q3/Q180 80 80 压力损失等级Δp63 Δp63 Δp63水表类型冷水水表安装方式水平水压等级MAP10工作温度等级T30数据采集方式光电直读电源供电方式M-Bus总线供电数据通讯接口M-Bus工作电压12V～42V静态工作电流≤2mA相对湿度≤95% RH适用安装环境B(C注1)适用电磁环境E1准确度等级2级注1：根据客户需要选用C类；3.主要功能特点读数准确：任何时间的实时读数均与水表机械示数一致，无需内置电源和备用电源，不会因停电、网络故障而丢失数据。

远传阀门控制：水表实现远传阀门控制，杜绝恶意欠费现象。

（以实际产品为准，阀控型支持）使用寿命长：采用光电传感技术采样，没有机械接触和机械动作，不受管道或其它因素引起的震动影响而产生故障。

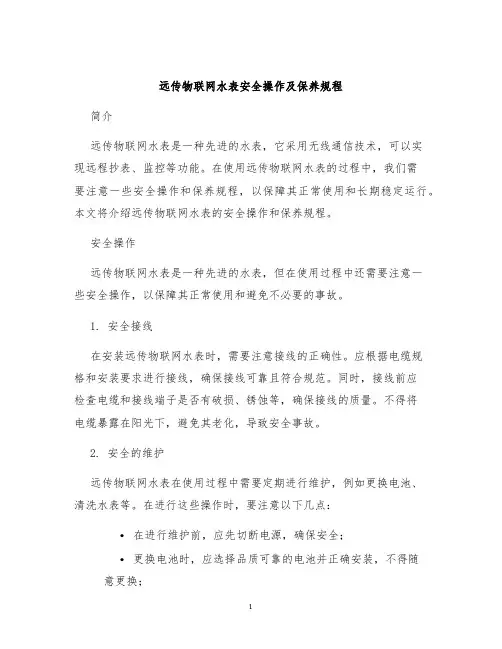

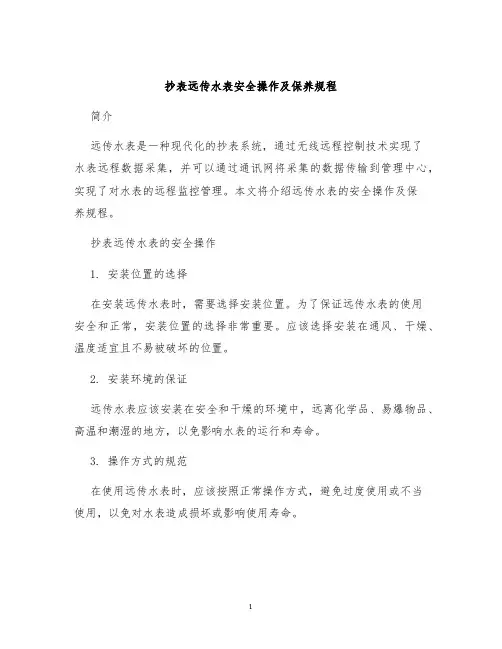

远传物联网水表安全操作及保养规程简介远传物联网水表是一种先进的水表，它采用无线通信技术，可以实现远程抄表、监控等功能。

在使用远传物联网水表的过程中，我们需要注意一些安全操作和保养规程，以保障其正常使用和长期稳定运行。

本文将介绍远传物联网水表的安全操作和保养规程。

安全操作远传物联网水表是一种先进的水表，但在使用过程中还需要注意一些安全操作，以保障其正常使用和避免不必要的事故。

1. 安全接线在安装远传物联网水表时，需要注意接线的正确性。

应根据电缆规格和安装要求进行接线，确保接线可靠且符合规范。

同时，接线前应检查电缆和接线端子是否有破损、锈蚀等，确保接线的质量。

不得将电缆暴露在阳光下，避免其老化，导致安全事故。

2. 安全的维护远传物联网水表在使用过程中需要定期进行维护，例如更换电池、清洗水表等。

在进行这些操作时，要注意以下几点：•在进行维护前，应先切断电源，确保安全；•更换电池时，应选择品质可靠的电池并正确安装，不得随意更换；•清洗水表时，应使用软布擦拭，并保持水表干燥。

3. 安全使用在使用远传物联网水表时，应注意以下几点：•避免在水表周围堆放杂物，以免影响水表的读数；•不得敲击、拆卸和移动水表，以免破坏水表的结构；•避免水表受到较强的冲击力，以免影响水表的正常使用；•不得擅自更改或拆除水表上的标示符，以免影响其正常使用。

保养规程远传物联网水表是一种高精度、高效率的水表，为了确保其正常使用和长期稳定运行，需要定期进行保养。

1. 定期清洗由于远传物联网水表常年被水浸泡，水中的泥沙、杂质等会在水表内聚积和沉淀，导致水表读数不准。

因此，应每个季度对水表进行清洗。

具体的清洗方法如下：•拆下表盖和表头；•用软布沾上清水，轻轻擦拭表头；•将水表倒置，用软布擦拭内部杂质，避免割伤手。

2. 更换电池远传物联网水表电池寿命约为3年左右。

当电池电量低于一定值时，应及时更换电池，以保障其正常运行。

具体更换方法如下：•切断水表的电源，并拆下水表盖板；•取出旧电池，并清理电池盒；•将新电池正确安装，注意电池正负极的极性；•关上盖板，接上电源，即可投入使用。
