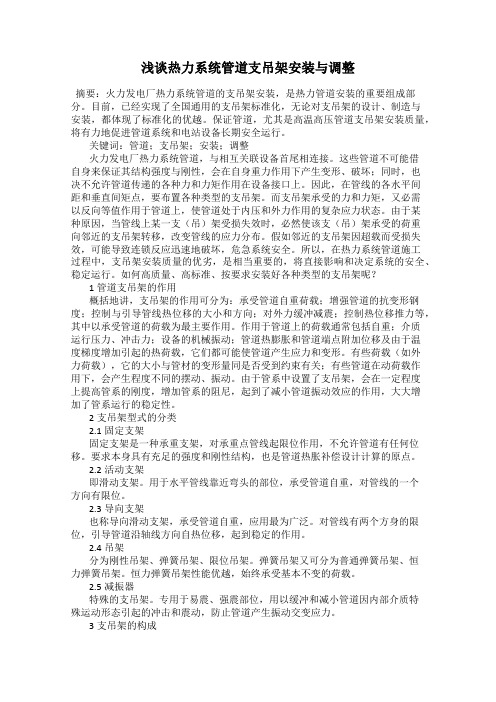

浅谈热力系统管道支吊架安装与调整摘要：火力发电厂热力系统管道的支吊架安装，是热力管道安装的重要组成部分。

目前，已经实现了全国通用的支吊架标准化，无论对支吊架的设计、制造与安装，都体现了标准化的优越。

保证管道，尤其是高温高压管道支吊架安装质量，将有力地促进管道系统和电站设备长期安全运行。

关键词：管道；支吊架；安装；调整火力发电厂热力系统管道，与相互关联设备首尾相连接。

这些管道不可能借自身来保证其结构强度与刚性，会在自身重力作用下产生变形、破坏；同时，也决不允许管道传递的各种力和力矩作用在设备接口上。

因此，在管线的各水平间距和垂直间矩点，要布置各种类型的支吊架。

而支吊架承受的力和力矩，又必需以反向等值作用于管道上，使管道处于内压和外力作用的复杂应力状态。

由于某种原因，当管线上某一支（吊）架受损失效时，必然使该支（吊）架承受的荷重向邻近的支吊架转移，改变管线的应力分布。

假如邻近的支吊架因超载而受损失效，可能导致连锁反应迅速地破坏，危急系统安全。

所以，在热力系统管道施工过程中，支吊架安装质量的优劣，是相当重要的，将直接影响和决定系统的安全、稳定运行。

如何高质量、高标准、按要求安装好各种类型的支吊架呢？1管道支吊架的作用概括地讲，支吊架的作用可分为：承受管道自重荷载；增强管道的抗变形钢度；控制与引导管线热位移的大小和方向；对外力缓冲减震；控制热位移推力等，其中以承受管道的荷载为最主要作用。

作用于管道上的荷载通常包括自重；介质运行压力、冲击力；设备的机械振动；管道热膨胀和管道端点附加位移及由于温度梯度增加引起的热荷载，它们都可能使管道产生应力和变形。

有些荷载（如外力荷载），它的大小与管材的变形量同是否受到约束有关；有些管道在动荷载作用下，会产生程度不同的摆动、振动。

由于管系中设置了支吊架，会在一定程度上提高管系的刚度，增加管系的阻尼，起到了减小管道振动效应的作用，大大增加了管系运行的稳定性。

2支吊架型式的分类2.1固定支架固定支架是一种承重支架，对承重点管线起限位作用，不允许管道有任何位移。

火电厂高温管道的弹簧支吊架的调整火电厂的高温管道的弹簧支吊架，其工作荷重的设计值是理论值，往往不等于实际值，在安装时必须按照实际的工作荷重对弹簧支吊架进行调整，称“冷态调零”。

高温管道在运行中会产生热位移，热位移的设计值也不等于实际值，在“冷态调零”的基础上还要进行热态调整，称“热态调零”。

对于300MW及以上的大机组，热态调整是保证高温管道安全的一个不可缺少的工序。

一、影响高温管道安全的因素高温管道是火电厂众多管道中的主管体系，由它引起的事故不仅要停机停产，还会造成厂毁人亡的后果。

因此，保证高温管道的安全运行是确保电厂安全的重要方面之一。

影响高温管道安全的因素如下：（1）由热位移引起的热应力超过材质的允许应力值后，引起机械性爆破。

（2）由管道和保温合成的自重应力，在应力计算中只考虑支吊架正常跨距引起的外载力，未考虑非正常的外载应力，若出现支吊架运行不正常造成的脱载，致使原始热应力计算失效，无法保证关系安全。

（3）由运行操作失误而引起的事故。

（4）由温差应力造成的后果，如支吊架无保温，特别对低合金管材长期处在温差较大的环境下更能产生温差应力，对管道材质引起损伤，造成隐蔽事故。

（5）支吊架性质定性不当、或定性点失误（如该自由导向而定为刚性等），造成的增加推力以及脱载等后果，其性质与爆管无异。

（6）配置的弹簧有误、或是计算不当引起的弹簧失配以及弹簧本身的问题等。

二、支吊架调整的目的1、注意设计值与实际值不相符的问题在设计中的工作荷重是理论值，它不等于实际值。

例如，与设备相连的管系究竟按多少比例来分配，静力矩分配如考虑坡度后的修正值该多少，管道单重与保温厚度容重的误差、安装偏差以及垂直管系的分配，在设计时往往是主观取值，它不符合实际值。

关于热位移理论，除了特别简单的管系能正确判断外，大多数管系的理论热位移值与实际值不相符。

所以设计中所配的弹簧只能是一个参考值而已。

2、“冷态调零”与“热态调零”由于在设计中的工作荷重仅是一个参考值，需求真正的实际荷重。

& C Technology工程技术关于弹簧支吊架的安装与调整康宇鑫吴剑军张博中国石油工程建设有限公司河南洛阳471023摘要重点就石油炼化装置中弹簧支吊架如何安装与调整进行了论述，通过正确的安装与调整，来保证弹簧 支吊架能够进行正确动作，补偿管道或设备的热位移,从而确保管道或设备的安全运行。

关键词恒力弹簧支吊架可变弹簧支吊架刚态冷态热态粗调细调精调中图分类号TE682 文献标识码B文章编号1672-9323 (2021) 01-0041-04管道支吊架的设计是管道设计中的重要组成部 分，它必须考虑相关设备、管道及其组成件的综合受力 情况，通过正确、合理的管道支吊架设置，来完成对管 系一次应力和二次应力的约束和矫正，以此来保证管 道的长周期安全运行。

1管道支吊架的大致分类管道支吊架按照性能可以分为刚性支吊架、弹性 支吊架、柔性管架和减振阻尼器。

刚性支吊架具有较高 的刚度，在作用力的作用下，理论上是不发生形变的，其一般应用于没有竖向位移的管道支撑点上。

弹性支 吊架是指加入了弹性元件的支吊架，一般应用于在竖 直方向上具有较大位移的管道支撑点上。

柔性管架是 一种在管道主位移方向上刚度较小的支架，即管道位 移不受支吊架的限制，而是将位移传递给支架使之共 同移动，适用于对大口径单根管道的支撑。

减振阻尼器 是一种特殊的管道支吊架，其主要作用是抑制管道的 震动和冲击荷载，限制管道和设备的线加速度及线速 度，但允许管道及设备的最终热位移。

以下重点讨论弹 簧支吊架的安装和调整。

2弹簧支吊架的分类及简介弹簧支吊架分为两大类,一是可变弹簧支吊架（图1)，二是恒力弹簧支吊架（图2)。

可变弹簧支吊架的荷 载随着位移的变化而变化，其允许位移范围一般为0~ 120mm，荷载变化率不应该大于25%。

恒力弹簧支吊架 的荷载理论上不随位移的变化而变化，它是通过一个 旋转机构保证力矩平衡，来实现荷载的恒定。

但在现实 中，要保证荷载完全恒定是不现实的，一般认为将荷载 变化率控制在6%以内，即认为合格，允许位移范围一 般为50~400mm。
