7.3.6 汽轮机本体范围内疏水管道安装应符合下列规定:
1 汽轮机本体疏水系统严禁与其他疏水系统串接:
2 疏水管、放水管、排汽管等与主管道连接时，必须选用与
主管道相同等级的管座，不得将管道直接插入主管道:
3 疏水阀门应严密不漏，接入汽轮机本体疏水扩容器联箱上
的接口，应按设计压力高低顺序布置，阀门布置应满足操作和管道膨胀的要求:
4 疏水联箱的底部标高，应高于ìlt 汽器热井最高工作水位:
5 室内疏水漏斗应加盖，井远离电气设备。
7.3.7 U 形疏水管道安装应符合下列规定:
1 U 形疏水管高度应满足两侧压差的要求。
2 埋设在地下的U 形或套管形式的疏水管道，应进行1.25
倍的设计压力的严密性水压试验，且最低试验压力不得低于
0.2MPa ，维持5min 无渗漏。
不得将土建预埋管作为套管式疏水管。
3 埋设在地下的管道表面应采取防腐措施。
7.3.8 汽门门杆漏汽系统的安装应符合制造厂的要求，一次和二7.4 质量验收应提交的项目文件
7.4.1 汽轮机本体范围内的管道安装完毕质量验收时，应提交下列施工技术记录:
1 管道蠕变测量记录:
2 流量测量装置安装记录:
3 位移指示器安装记录:
4 支吊架安装调整记录:
5 阀门检查、试验记录。
7.4.2 汽轮机本体范围内的管道安装完毕质量验收时，应提交下列隐蔽签证:
1 管道封闭签证;
2 管道严密性试验签证;
3 管道吹扫、冲洗签证。
7.4.3 汽轮机本体范围内的管道安装完毕质量验收时，应提交下列检验检测报告:
1 合金钢管道、管件材质复查报告:
2 管道焊缝无损检测报告。

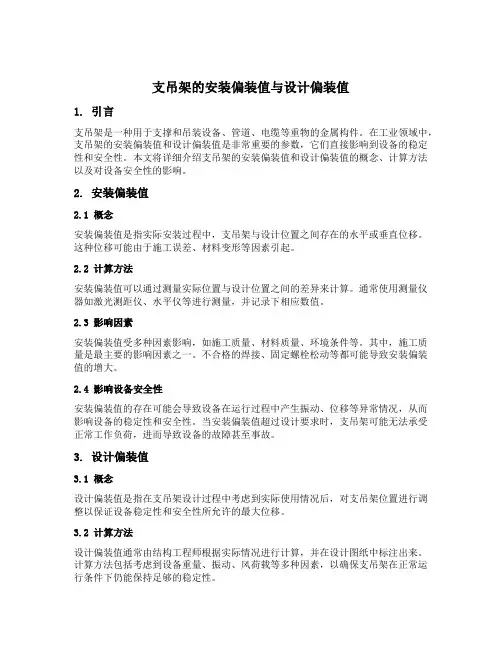

支吊架的安装偏装值与设计偏装值1. 引言支吊架是一种用于支撑和吊装设备、管道、电缆等重物的金属构件。
在工业领域中，支吊架的安装偏装值和设计偏装值是非常重要的参数，它们直接影响到设备的稳定性和安全性。
本文将详细介绍支吊架的安装偏装值和设计偏装值的概念、计算方法以及对设备安全性的影响。
2. 安装偏装值2.1 概念安装偏装值是指实际安装过程中，支吊架与设计位置之间存在的水平或垂直位移。
这种位移可能由于施工误差、材料变形等因素引起。
2.2 计算方法安装偏装值可以通过测量实际位置与设计位置之间的差异来计算。
通常使用测量仪器如激光测距仪、水平仪等进行测量，并记录下相应数值。
2.3 影响因素安装偏装值受多种因素影响，如施工质量、材料质量、环境条件等。
其中，施工质量是最主要的影响因素之一。
不合格的焊接、固定螺栓松动等都可能导致安装偏装值的增大。
2.4 影响设备安全性安装偏装值的存在可能会导致设备在运行过程中产生振动、位移等异常情况，从而影响设备的稳定性和安全性。
当安装偏装值超过设计要求时，支吊架可能无法承受正常工作负荷，进而导致设备的故障甚至事故。
3. 设计偏装值3.1 概念设计偏装值是指在支吊架设计过程中考虑到实际使用情况后，对支吊架位置进行调整以保证设备稳定性和安全性所允许的最大位移。
3.2 计算方法设计偏装值通常由结构工程师根据实际情况进行计算，并在设计图纸中标注出来。
计算方法包括考虑到设备重量、振动、风荷载等多种因素，以确保支吊架在正常运行条件下仍能保持足够的稳定性。
3.3 设计原则在确定设计偏装值时，需要考虑以下几个原则：•设备重量：支吊架的设计偏装值应能够承受设备的重量，确保设备在正常工作条件下不会产生位移或倾覆。
•振动：支吊架的设计偏装值应能够抵抗设备运行时产生的振动，以免振动对设备和支吊架本身造成损坏。
•风荷载：支吊架的设计偏装值应能够承受风荷载引起的压力和力矩，确保设备在强风条件下仍能保持稳定。

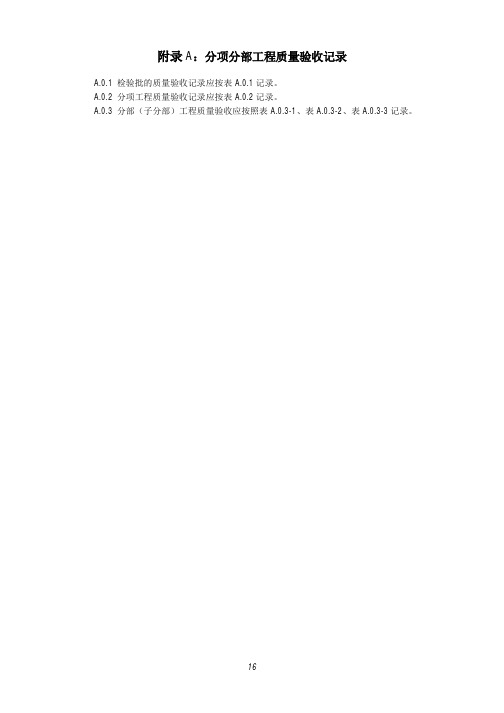

附录A：分项分部工程质量验收记录A.0.1检验批的质量验收记录应按表A.0.1记录。
A.0.2分项工程质量验收记录应按表A.0.2记录。
A.0.3分部（子分部）工程质量验收应按照表A.0.3-1、表A.0.3-2、表A.0.3-3记录。
表A.0.1检验批验收记录表检验批验收记录表资料编号或二维码工程名称分部（子分部）工程名称分项工程名称施工单位项目负责人检验批容量分包单位分包单位负责人检验批部位施工依据验收依据主控项目验收项目设计要求及规范规定最小/实际抽样数量检查记录检查结果123456一般项目1 2 3 4 5施工单位检查结果专业工长（施工员）：项目专业质量检查员：年月日监理单位验收结论专业监理工程师：年月日注：本表由施工单位填写，由施工单位、监理单位保存。
分项工程质量验收记录表资料编号或二维码单位工程名称分部（子分部）结构类型分项工程数量检验批数量施工单位项目负责人项目技术负责人分包单位分包单位项目负责人分包单位序号检验批名称检验批容量部位/区段施工单位检查结果监理（建设）单位验收结论12345678910111213说明：施工单位检查结论项目专业技术负责人年月日监理验收结论专业监理工程师：年月日注：本表一式四份，由施工单位填写，施工单位、监理单位、城建档案馆、产权单位保存。
子分部工程质量验收记录表（装配式抗震支吊架工程）资料编号或二维码单位工程名称子分部工程数量分项工程数量施工单位项目负责人技术（质量）负责人分包单位分包单位负责人分包内容序号分项工程名称检验批数量施工单位检查结果监理单位验收结论1支吊架制作2支吊架安装3456质量控制资料安全和功能检验（检测）报告观感质量验收综合验收结论分包单位项目负责人：年月日施工单位项目负责人：年月日设计单位项目负责人：年月日监理单位项目负责人：年月日注：本表一式四份，由施工单位填写，施工单位、监理单位、城建档案馆、产权单位保存。
表A.0.3-2子分部工程质量控制资料核查记录表子分部工程质量控制资料核查记录表资料编号或二维码工程名称施工单位子分部工程名称监理单位序号资料名称份数施工单位监理单位核查意见核查人核查意见核查人1图纸会审记录、设计变更通知单、工程洽商记录、设计交底记录2工程定位测量、放线记录3支吊架原材料、构件、组件及附件、锚栓、锚固胶等出厂合格证书及进场检验记录、试验报告4施工试验记录及见证试验报告5施工记录（含隐蔽工程验收记录）6分项工程质量验收记录7支吊架抗震性能检测报告8批量安装前静载试验报告9锚栓抗拔试验报告10新技术论证、备案及施工记录11工程质量事故及事故调查处理资料12其他资料结论：施工单位项目负责人：项目总监理工程师：年月日年月日备注：1、本表为子分部工程质量控制资料核查通用表，核查资料内容参见轨道交通工程资料管理规程相关施工资料。
6.7装配和对中6.7.1装配的零部件在进行连接作业时，可用棒、千斤顶、夹紧件、心轴、定位焊或临时性连接件进行装配、对中和定位。
应该小心地使用这些机械装置，以免损伤零部件表面和扩大螺栓孔。
6.7.2用于装配对中的定位焊，在完成其功能后应完全去除，或用磨削或其他适当的方法对定位焊缝的终端、始端进行适当加工，使其能和最终焊缝良好地结合。
定位焊应由合格的焊工按已评定的焊接规程进行施焊。
当定位焊成为最终焊缝的一部分时，应对定位焊进行目视检验，并除去有缺陷的部分。
6.7.3如能满足下列条件，则允许在制造、安装过程中，在支吊架零部件上焊接不与其结合成一体的临时性附件。
a)该材料经过鉴定并适合焊接，但不必用有合格证的材料；b)该材料与所连接的支吊架零部件材料施焊是相容的；c)焊接材料应与母材相容，并经鉴定合格；d)焊工和焊接工艺规程经鉴定合格；e)在最靠近临时性焊接附件的区域用适当的方法进行标记，以便按g）对该区检验以后仍能识别；f)临时性焊接附件应按6.3规定的方法完全拆除；g)临时性焊接附件拆除后，应对支吊架零部件表面进行目视检验。
6.7.4对接接头的对中应使焊好的焊缝的最大错边量不大于表9所列的相应数值。
表9允许公差范围内的任何错边，应在焊好的焊缝宽度上打磨光滑，或必要时在焊缝边缘补焊附加的焊缝金属。
表9最终对接接头的最大允许错边量mm 截面厚度t 最大允许错边量截面厚度t 最大允许错边量 t≤20 1/4t 40＜t≤60 1/8t20＜t≤40 5 t＞60 1/8t或20中较小值注：t指接头处较薄截面的名义厚度。
6.8防护涂层6.8.1 支吊架零部件表面防护涂层分为金属涂层和非金属涂层两类。
6.8.2金属防护镀（涂）层6.8.2.1 防腐蚀金属涂层应采用电镀、预镀锌、热浸或机械方法涂敷。
6.8.2.2 电镀应按GB 9799或GB 13346的规定实施。
螺纹连接件的电镀应按GB 5267的规定进行，必须同时满足镀层厚度和旋合性两方面的要求。
管道支吊架检查表
概述
本文档是为了记录和管理管道支吊架的检查情况而编制的检查表。
通过定期检查和记录管道支吊架的状态，可以及时发现问题并
采取措施修复，确保管道系统的稳定运行。
检查内容
1. 支吊架的安装和固定
- 检查支吊架的安装位置是否准确、牢固。
- 检查支吊架和管道的连接是否牢固、无松动。
2. 支吊架的损坏和腐蚀
- 检查支吊架是否出现严重的损坏或腐蚀，如严重变形、断裂、丧失承载能力等。
- 检查支吊架的防腐涂层是否完好，如有破损应及时修复。
3. 支吊架的调整和维护
- 检查支吊架的调整螺栓和螺母是否紧固，如有松动应及时调整。
- 清理支吊架表面的灰尘和杂物，并进行适当的润滑。
4. 支吊架的标识
- 检查支吊架的标识是否清晰可见，如需要重新标识应及时更换。
检查频率
根据管道支吊架的使用情况和环境条件，建议每月进行一次表面检查，每季度进行一次全面检查。
如发现异常情况或重大问题，应及时进行修复和处理。
记录和报告
每次检查应记录检查日期、检查人员、检查内容、检查结果和处理情况，并存档备查。
如发现重大问题，应及时向相关负责人汇报并采取必要的措施修复。
其他注意事项
在进行管道支吊架的检查过程中，应注意安全操作，避免损伤自己或他人。
如发现有需要进一步处理的问题，应及时寻求专业人员的意见和帮助。
支吊架安装调整记录支吊架是连接管道与结构物之间的重要组成部分，其安装调整记录对于保证管道的稳定运行至关重要。
以下是一份支吊架安装调整记录样本，供参考。
项目名称：XXX工程工程地点：XXX施工单位：XXX公司监理单位：XXX公司日期：XXXX年XX月XX日一、调整记录调整记录编号：XXX-0011.安装调整内容：支吊架的安装调整主要包括支吊架的安装位置、固定方式、垂直度、水平度、张力等的调整。
2.安装调整过程：根据设计要求和图纸，施工人员在现场安装支吊架，并进行调整。
具体操作过程如下：(1)安装位置的调整：支吊架的安装位置需与管道连接的结构物相匹配，施工人员根据设计要求，使用电焊机将支吊架焊接在预定位置上。
(2)固定方式的调整：根据不同的管道类型和负荷要求，支吊架可采用螺栓固定、焊接固定等方式。
施工人员根据设计要求选择合适的固定方式，并进行固定。
(3)垂直度的调整：支吊架的垂直度是保证管道正常运行的重要参数之一、施工人员使用水平仪等测量工具，对支吊架进行垂直度的调整，确保在允许范围内。
(4)水平度的调整：支吊架的水平度是保证管道正常运行的另一个重要参数。
施工人员使用水平仪等测量工具，对支吊架进行水平度的调整，确保在允许范围内。
(5)张力的调整：部分支吊架需要进行张力调整，以保证支吊架与管道连接的紧密度。
施工人员使用扳手等工具对支吊架的螺栓进行张力调整，确保张力在允许范围内。
3.安装调整结果：(1)安装位置调整结果：支吊架安装位置符合设计要求。
(2)固定方式调整结果：支吊架采用螺栓固定方式，并且固定牢固。
(3)垂直度调整结果：支吊架的垂直度调整符合设计要求。
(4)水平度调整结果：支吊架的水平度调整符合设计要求。
(5)张力调整结果：支吊架的张力调整符合设计要求。
二、验证记录1.验证依据：验收依据为设计图纸和相关标准规范要求。
2.验证结果：(1)安装位置验证结果：验收人员对支吊架的安装位置进行了验证，并确认符合设计要求。
工程名称昆山EPOXY二期L/S区配管工程施工单位上海宝冶集团有限公司管线编号A52 验收日期2010年09 月08日管线材质不锈钢304项目《规范》要求安装验收记录支吊架的根部配制生根装设要求生根位置基本要求应符合设计要求符合设计要求在混凝土柱、梁上装设时应先将混凝土抹面层凿去，然后固定，在平台或楼板上生根时，如妨碍通行，其顶端应低于抹面的高度/在混凝土基础上装设时用膨胀螺栓生根时，膨胀螺栓的打入必须达到规定深度值/根部配制材质规格符合设计要求符合设计要求型式、加工尺寸符合设计要求符合设计要求结构焊接符合《规范》焊接篇焊接工艺美观，根部牢固有关要求多条平行管道的托架托架可共用，但吊架吊杆不得吊两条管/临时支吊架在管道安装及水压试验后应拆除/支吊架的安装固定支架生根牢固，满足设计要求，并与管子结合稳固/弹簧支架安装正确，弹簧压缩高度符合设计要求，做好记录/导向、滑动支架滑动面应洁净、平整，滚珠、滚柱等活动零件与其支承件应接触良好，保证管道能自由膨胀/活动支架活动部分应裸露，不应被水泥及保温层履盖/吊架拉杆无弯曲，螺纹完整且与螺母配合良好，吊环焊接牢固无弯曲、配合良好、吊环焊接牢固恒作用力吊架规格及安装调整均应符合设计要求，安装焊接牢固，转动灵活/支吊架的调整管道安装时的固定和调整固定和调整应使支吊架位置正确，安装平整牢固，并与管子接触良好位置正确、平整牢固、接触良好有热位移的管道支吊架的检查调整活动支架位移方向、位移量及导向性能符合设计/托管、固定支架检查托管有无脱落，固定支架是否牢固可靠/弹簧支架安装高度、弹簧高度是否符合设计/连接件、螺栓、弹簧座孔眼螺杆丝扣必须带满，螺母锁紧防止松动；孔眼座符合设计要求/ 支吊架的间距应符合设计要求，无要求时，依据《规范》管道篇表5.6.15中规定符合规定管道安装完毕后对支吊架的核查应按设计要求逐个核对支吊架的型式、材质和位置符合设计要求建设单位：施工技术负责人：施工单位检验员：施工班组：工程名称昆山EPOXY二期L/S区配管工程施工单位上海宝冶集团有限公司管线编号AC 验收日期2010年09 月12日管线材质不锈钢304项目《规范》要求安装验收记录支吊架的根部配制生根装设要求生根位置基本要求应符合设计要求符合设计要求在混凝土柱、梁上装设时应先将混凝土抹面层凿去，然后固定，在平台或楼板上生根时，如妨碍通行，其顶端应低于抹面的高度/在混凝土基础上装设时用膨胀螺栓生根时，膨胀螺栓的打入必须达到规定深度值/根部配制材质规格符合设计要求符合设计要求型式、加工尺寸符合设计要求符合设计要求结构焊接符合《规范》焊接篇焊接工艺美观，根部牢固有关要求多条平行管道的托架托架可共用，但吊架吊杆不得吊两条管/临时支吊架在管道安装及水压试验后应拆除/支吊架的安装固定支架生根牢固，满足设计要求，并与管子结合稳固/弹簧支架安装正确，弹簧压缩高度符合设计要求，做好记录/导向、滑动支架滑动面应洁净、平整，滚珠、滚柱等活动零件与其支承件应接触良好，保证管道能自由膨胀/活动支架活动部分应裸露，不应被水泥及保温层履盖/吊架拉杆无弯曲，螺纹完整且与螺母配合良好，吊环焊接牢固无弯曲、配合良好、吊环焊接牢固恒作用力吊架规格及安装调整均应符合设计要求，安装焊接牢固，转动灵活/支吊架的调整管道安装时的固定和调整固定和调整应使支吊架位置正确，安装平整牢固，并与管子接触良好位置正确、平整牢固、接触良好有热位移的管道支吊架的检查调整活动支架位移方向、位移量及导向性能符合设计/托管、固定支架检查托管有无脱落，固定支架是否牢固可靠/弹簧支架安装高度、弹簧高度是否符合设计/连接件、螺栓、弹簧座孔眼螺杆丝扣必须带满，螺母锁紧防止松动；孔眼座符合设计要求/ 支吊架的间距应符合设计要求，无要求时，依据《规范》管道篇表5.6.15中规定符合规定管道安装完毕后对支吊架的核查应按设计要求逐个核对支吊架的型式、材质和位置符合设计要求建设单位：施工技术负责人：施工单位检验员：施工班组：工程名称昆山EPOXY二期L/S区配管工程施工单位上海宝冶集团有限公司管线编号BE 验收日期2010年09 月15日管线材质不锈钢304项目《规范》要求安装验收记录支吊架的根部配制生根装设要求生根位置基本要求应符合设计要求符合设计要求在混凝土柱、梁上装设时应先将混凝土抹面层凿去，然后固定，在平台或楼板上生根时，如妨碍通行，其顶端应低于抹面的高度/在混凝土基础上装设时用膨胀螺栓生根时，膨胀螺栓的打入必须达到规定深度值/根部配制材质规格符合设计要求符合设计要求型式、加工尺寸符合设计要求符合设计要求结构焊接符合《规范》焊接篇焊接工艺美观，根部牢固有关要求多条平行管道的托架托架可共用，但吊架吊杆不得吊两条管/临时支吊架在管道安装及水压试验后应拆除/支吊架的安装固定支架生根牢固，满足设计要求，并与管子结合稳固/弹簧支架安装正确，弹簧压缩高度符合设计要求，做好记录/导向、滑动支架滑动面应洁净、平整，滚珠、滚柱等活动零件与其支承件应接触良好，保证管道能自由膨胀/活动支架活动部分应裸露，不应被水泥及保温层履盖/吊架拉杆无弯曲，螺纹完整且与螺母配合良好，吊环焊接牢固无弯曲、配合良好、吊环焊接牢固恒作用力吊架规格及安装调整均应符合设计要求，安装焊接牢固，转动灵活/支吊架的调整管道安装时的固定和调整固定和调整应使支吊架位置正确，安装平整牢固，并与管子接触良好位置正确、平整牢固、接触良好有热位移的管道支吊架的检查调整活动支架位移方向、位移量及导向性能符合设计/托管、固定支架检查托管有无脱落，固定支架是否牢固可靠/弹簧支架安装高度、弹簧高度是否符合设计/连接件、螺栓、弹簧座孔眼螺杆丝扣必须带满，螺母锁紧防止松动；孔眼座符合设计要求/ 支吊架的间距应符合设计要求，无要求时，依据《规范》管道篇表5.6.15中规定符合规定管道安装完毕后对支吊架的核查应按设计要求逐个核对支吊架的型式、材质和位置符合设计要求建设单位：施工技术负责人：施工单位检验员：施工班组：工程名称昆山EPOXY二期L/S区配管工程施工单位上海宝冶集团有限公司管线编号CAT 验收日期2010年09 月16日管线材质不锈钢304项目《规范》要求安装验收记录支吊架的根部配制生根装设要求生根位置基本要求应符合设计要求符合设计要求在混凝土柱、梁上装设时应先将混凝土抹面层凿去，然后固定，在平台或楼板上生根时，如妨碍通行，其顶端应低于抹面的高度/在混凝土基础上装设时用膨胀螺栓生根时，膨胀螺栓的打入必须达到规定深度值/根部配制材质规格符合设计要求符合设计要求型式、加工尺寸符合设计要求符合设计要求结构焊接符合《规范》焊接篇焊接工艺美观，根部牢固有关要求多条平行管道的托架托架可共用，但吊架吊杆不得吊两条管/临时支吊架在管道安装及水压试验后应拆除/支吊架的安装固定支架生根牢固，满足设计要求，并与管子结合稳固/弹簧支架安装正确，弹簧压缩高度符合设计要求，做好记录/导向、滑动支架滑动面应洁净、平整，滚珠、滚柱等活动零件与其支承件应接触良好，保证管道能自由膨胀/活动支架活动部分应裸露，不应被水泥及保温层履盖/吊架拉杆无弯曲，螺纹完整且与螺母配合良好，吊环焊接牢固无弯曲、配合良好、吊环焊接牢固恒作用力吊架规格及安装调整均应符合设计要求，安装焊接牢固，转动灵活/支吊架的调整管道安装时的固定和调整固定和调整应使支吊架位置正确，安装平整牢固，并与管子接触良好位置正确、平整牢固、接触良好有热位移的管道支吊架的检查调整活动支架位移方向、位移量及导向性能符合设计/托管、固定支架检查托管有无脱落，固定支架是否牢固可靠/弹簧支架安装高度、弹簧高度是否符合设计/连接件、螺栓、弹簧座孔眼螺杆丝扣必须带满，螺母锁紧防止松动；孔眼座符合设计要求/ 支吊架的间距应符合设计要求，无要求时，依据《规范》管道篇表5.6.15中规定符合规定管道安装完毕后对支吊架的核查应按设计要求逐个核对支吊架的型式、材质和位置符合设计要求建设单位：施工技术负责人：施工单位检验员：施工班组：工程名称昆山EPOXY二期L/S区配管工程施工单位上海宝冶集团有限公司管线编号ECH 验收日期2010年09 月18日管线材质不锈钢304项目《规范》要求安装验收记录支吊架的根部配制生根装设要求生根位置基本要求应符合设计要求符合设计要求在混凝土柱、梁上装设时应先将混凝土抹面层凿去，然后固定，在平台或楼板上生根时，如妨碍通行，其顶端应低于抹面的高度/在混凝土基础上装设时用膨胀螺栓生根时，膨胀螺栓的打入必须达到规定深度值/根部配制材质规格符合设计要求符合设计要求型式、加工尺寸符合设计要求符合设计要求结构焊接符合《规范》焊接篇焊接工艺美观，根部牢固有关要求多条平行管道的托架托架可共用，但吊架吊杆不得吊两条管/临时支吊架在管道安装及水压试验后应拆除/支吊架的安装固定支架生根牢固，满足设计要求，并与管子结合稳固/弹簧支架安装正确，弹簧压缩高度符合设计要求，做好记录/导向、滑动支架滑动面应洁净、平整，滚珠、滚柱等活动零件与其支承件应接触良好，保证管道能自由膨胀/活动支架活动部分应裸露，不应被水泥及保温层履盖/吊架拉杆无弯曲，螺纹完整且与螺母配合良好，吊环焊接牢固无弯曲、配合良好、吊环焊接牢固恒作用力吊架规格及安装调整均应符合设计要求，安装焊接牢固，转动灵活/支吊架的调整管道安装时的固定和调整固定和调整应使支吊架位置正确，安装平整牢固，并与管子接触良好位置正确、平整牢固、接触良好有热位移的管道支吊架的检查调整活动支架位移方向、位移量及导向性能符合设计/托管、固定支架检查托管有无脱落，固定支架是否牢固可靠/弹簧支架安装高度、弹簧高度是否符合设计/连接件、螺栓、弹簧座孔眼螺杆丝扣必须带满，螺母锁紧防止松动；孔眼座符合设计要求/ 支吊架的间距应符合设计要求，无要求时，依据《规范》管道篇表5.6.15中规定符合规定管道安装完毕后对支吊架的核查应按设计要求逐个核对支吊架的型式、材质和位置符合设计要求建设单位：施工技术负责人：施工单位检验员：施工班组：工程名称昆山EPOXY二期L/S区配管工程施工单位上海宝冶集团有限公司管线编号MEK 验收日期2010年09 月23日管线材质不锈钢304项目《规范》要求安装验收记录支吊架的根部配制生根装设要求生根位置基本要求应符合设计要求符合设计要求在混凝土柱、梁上装设时应先将混凝土抹面层凿去，然后固定，在平台或楼板上生根时，如妨碍通行，其顶端应低于抹面的高度/在混凝土基础上装设时用膨胀螺栓生根时，膨胀螺栓的打入必须达到规定深度值/根部配制材质规格符合设计要求符合设计要求型式、加工尺寸符合设计要求符合设计要求结构焊接符合《规范》焊接篇焊接工艺美观，根部牢固有关要求多条平行管道的托架托架可共用，但吊架吊杆不得吊两条管/临时支吊架在管道安装及水压试验后应拆除/支吊架的安装固定支架生根牢固，满足设计要求，并与管子结合稳固/弹簧支架安装正确，弹簧压缩高度符合设计要求，做好记录/导向、滑动支架滑动面应洁净、平整，滚珠、滚柱等活动零件与其支承件应接触良好，保证管道能自由膨胀/活动支架活动部分应裸露，不应被水泥及保温层履盖/吊架拉杆无弯曲，螺纹完整且与螺母配合良好，吊环焊接牢固无弯曲、配合良好、吊环焊接牢固恒作用力吊架规格及安装调整均应符合设计要求，安装焊接牢固，转动灵活/支吊架的调整管道安装时的固定和调整固定和调整应使支吊架位置正确，安装平整牢固，并与管子接触良好位置正确、平整牢固、接触良好有热位移的管道支吊架的检查调整活动支架位移方向、位移量及导向性能符合设计/托管、固定支架检查托管有无脱落，固定支架是否牢固可靠/弹簧支架安装高度、弹簧高度是否符合设计/连接件、螺栓、弹簧座孔眼螺杆丝扣必须带满，螺母锁紧防止松动；孔眼座符合设计要求/ 支吊架的间距应符合设计要求，无要求时，依据《规范》管道篇表5.6.15中规定符合规定管道安装完毕后对支吊架的核查应按设计要求逐个核对支吊架的型式、材质和位置符合设计要求建设单位：施工技术负责人：施工单位检验员：施工班组：工程名称昆山EPOXY二期L/S区配管工程施工单位上海宝冶集团有限公司管线编号MOH 验收日期2010年09 月25日管线材质不锈钢304项目《规范》要求安装验收记录支吊架的根部配制生根装设要求生根位置基本要求应符合设计要求符合设计要求在混凝土柱、梁上装设时应先将混凝土抹面层凿去，然后固定，在平台或楼板上生根时，如妨碍通行，其顶端应低于抹面的高度/在混凝土基础上装设时用膨胀螺栓生根时，膨胀螺栓的打入必须达到规定深度值/根部配制材质规格符合设计要求符合设计要求型式、加工尺寸符合设计要求符合设计要求结构焊接符合《规范》焊接篇焊接工艺美观，根部牢固有关要求多条平行管道的托架托架可共用，但吊架吊杆不得吊两条管/临时支吊架在管道安装及水压试验后应拆除/支吊架的安装固定支架生根牢固，满足设计要求，并与管子结合稳固/弹簧支架安装正确，弹簧压缩高度符合设计要求，做好记录/导向、滑动支架滑动面应洁净、平整，滚珠、滚柱等活动零件与其支承件应接触良好，保证管道能自由膨胀/活动支架活动部分应裸露，不应被水泥及保温层履盖/吊架拉杆无弯曲，螺纹完整且与螺母配合良好，吊环焊接牢固无弯曲、配合良好、吊环焊接牢固恒作用力吊架规格及安装调整均应符合设计要求，安装焊接牢固，转动灵活/支吊架的调整管道安装时的固定和调整固定和调整应使支吊架位置正确，安装平整牢固，并与管子接触良好位置正确、平整牢固、接触良好有热位移的管道支吊架的检查调整活动支架位移方向、位移量及导向性能符合设计/托管、固定支架检查托管有无脱落，固定支架是否牢固可靠/弹簧支架安装高度、弹簧高度是否符合设计/连接件、螺栓、弹簧座孔眼螺杆丝扣必须带满，螺母锁紧防止松动；孔眼座符合设计要求/ 支吊架的间距应符合设计要求，无要求时，依据《规范》管道篇表5.6.15中规定符合规定管道安装完毕后对支吊架的核查应按设计要求逐个核对支吊架的型式、材质和位置符合设计要求建设单位：施工技术负责人：施工单位检验员：施工班组：工程名称昆山EPOXY二期L/S区配管工程施工单位上海宝冶集团有限公司管线编号NG1 验收日期2010年09 月26日管线材质不锈钢304项目《规范》要求安装验收记录支吊架的根部配制生根装设要求生根位置基本要求应符合设计要求符合设计要求在混凝土柱、梁上装设时应先将混凝土抹面层凿去，然后固定，在平台或楼板上生根时，如妨碍通行，其顶端应低于抹面的高度/在混凝土基础上装设时用膨胀螺栓生根时，膨胀螺栓的打入必须达到规定深度值/根部配制材质规格符合设计要求符合设计要求型式、加工尺寸符合设计要求符合设计要求结构焊接符合《规范》焊接篇焊接工艺美观，根部牢固有关要求多条平行管道的托架托架可共用，但吊架吊杆不得吊两条管/临时支吊架在管道安装及水压试验后应拆除/支吊架的安装固定支架生根牢固，满足设计要求，并与管子结合稳固/弹簧支架安装正确，弹簧压缩高度符合设计要求，做好记录/导向、滑动支架滑动面应洁净、平整，滚珠、滚柱等活动零件与其支承件应接触良好，保证管道能自由膨胀/活动支架活动部分应裸露，不应被水泥及保温层履盖/吊架拉杆无弯曲，螺纹完整且与螺母配合良好，吊环焊接牢固无弯曲、配合良好、吊环焊接牢固恒作用力吊架规格及安装调整均应符合设计要求，安装焊接牢固，转动灵活/支吊架的调整管道安装时的固定和调整固定和调整应使支吊架位置正确，安装平整牢固，并与管子接触良好位置正确、平整牢固、接触良好有热位移的管道支吊架的检查调整活动支架位移方向、位移量及导向性能符合设计/托管、固定支架检查托管有无脱落，固定支架是否牢固可靠/弹簧支架安装高度、弹簧高度是否符合设计/连接件、螺栓、弹簧座孔眼螺杆丝扣必须带满，螺母锁紧防止松动；孔眼座符合设计要求/ 支吊架的间距应符合设计要求，无要求时，依据《规范》管道篇表5.6.15中规定符合规定管道安装完毕后对支吊架的核查应按设计要求逐个核对支吊架的型式、材质和位置符合设计要求建设单位：施工技术负责人：施工单位检验员：施工班组：工程名称昆山EPOXY二期L/S区配管工程施工单位上海宝冶集团有限公司管线编号PA 验收日期2010年09 月28日管线材质不锈钢304项目《规范》要求安装验收记录支吊架的根部配制生根装设要求生根位置基本要求应符合设计要求符合设计要求在混凝土柱、梁上装设时应先将混凝土抹面层凿去，然后固定，在平台或楼板上生根时，如妨碍通行，其顶端应低于抹面的高度/在混凝土基础上装设时用膨胀螺栓生根时，膨胀螺栓的打入必须达到规定深度值/根部配制材质规格符合设计要求符合设计要求型式、加工尺寸符合设计要求符合设计要求结构焊接符合《规范》焊接篇焊接工艺美观，根部牢固有关要求多条平行管道的托架托架可共用，但吊架吊杆不得吊两条管/临时支吊架在管道安装及水压试验后应拆除/支吊架的安装固定支架生根牢固，满足设计要求，并与管子结合稳固/弹簧支架安装正确，弹簧压缩高度符合设计要求，做好记录/导向、滑动支架滑动面应洁净、平整，滚珠、滚柱等活动零件与其支承件应接触良好，保证管道能自由膨胀/活动支架活动部分应裸露，不应被水泥及保温层履盖/吊架拉杆无弯曲，螺纹完整且与螺母配合良好，吊环焊接牢固无弯曲、配合良好、吊环焊接牢固恒作用力吊架规格及安装调整均应符合设计要求，安装焊接牢固，转动灵活/支吊架的调整管道安装时的固定和调整固定和调整应使支吊架位置正确，安装平整牢固，并与管子接触良好位置正确、平整牢固、接触良好有热位移的管道支吊架的检查调整活动支架位移方向、位移量及导向性能符合设计/托管、固定支架检查托管有无脱落，固定支架是否牢固可靠/弹簧支架安装高度、弹簧高度是否符合设计/连接件、螺栓、弹簧座孔眼螺杆丝扣必须带满，螺母锁紧防止松动；孔眼座符合设计要求/ 支吊架的间距应符合设计要求，无要求时，依据《规范》管道篇表5.6.15中规定符合规定管道安装完毕后对支吊架的核查应按设计要求逐个核对支吊架的型式、材质和位置符合设计要求建设单位：施工技术负责人：施工单位检验员：施工班组：工程名称昆山EPOXY二期L/S区配管工程施工单位上海宝冶集团有限公司管线编号REN 验收日期2010年09 月29日管线材质不锈钢304项目《规范》要求安装验收记录支吊架的根部配制生根装设要求生根位置基本要求应符合设计要求符合设计要求在混凝土柱、梁上装设时应先将混凝土抹面层凿去，然后固定，在平台或楼板上生根时，如妨碍通行，其顶端应低于抹面的高度/在混凝土基础上装设时用膨胀螺栓生根时，膨胀螺栓的打入必须达到规定深度值/根部配制材质规格符合设计要求符合设计要求型式、加工尺寸符合设计要求符合设计要求结构焊接符合《规范》焊接篇焊接工艺美观，根部牢固有关要求多条平行管道的托架托架可共用，但吊架吊杆不得吊两条管/临时支吊架在管道安装及水压试验后应拆除/支吊架的安装固定支架生根牢固，满足设计要求，并与管子结合稳固/弹簧支架安装正确，弹簧压缩高度符合设计要求，做好记录/导向、滑动支架滑动面应洁净、平整，滚珠、滚柱等活动零件与其支承件应接触良好，保证管道能自由膨胀/活动支架活动部分应裸露，不应被水泥及保温层履盖/吊架拉杆无弯曲，螺纹完整且与螺母配合良好，吊环焊接牢固无弯曲、配合良好、吊环焊接牢固恒作用力吊架规格及安装调整均应符合设计要求，安装焊接牢固，转动灵活/支吊架的调整管道安装时的固定和调整固定和调整应使支吊架位置正确，安装平整牢固，并与管子接触良好位置正确、平整牢固、接触良好有热位移的管道支吊架的检查调整活动支架位移方向、位移量及导向性能符合设计/托管、固定支架检查托管有无脱落，固定支架是否牢固可靠/弹簧支架安装高度、弹簧高度是否符合设计/连接件、螺栓、弹簧座孔眼螺杆丝扣必须带满，螺母锁紧防止松动；孔眼座符合设计要求/ 支吊架的间距应符合设计要求，无要求时，依据《规范》管道篇表5.6.15中规定符合规定管道安装完毕后对支吊架的核查应按设计要求逐个核对支吊架的型式、材质和位置符合设计要求建设单位：施工技术负责人：施工单位检验员：施工班组：。
支吊架检查与调整主要内容一、管道支吊架状态检验与调整的必要性二、支吊架检查调整三、运行阶段的技术档案内容一、管道支吊架状态检验与调整的必要性1.1 管道安全事故频发是支吊架调整工作的根本原因近年来，管道及管件泄漏或爆裂事故时有发生，对安全生产和人身安全构成严重威胁。
针对近年来炉外管道暴破呈频繁发生态势，各大发电公司对管道支吊架检验调整工作越来越重视，希望通过这项工作的开展以减少恶性事故的发生。
1.2 电力标准及规程对管道支吊架调整的必须要求1.2.1 DL/T438-2009《火力发电厂金属技术监督规程》（1）第7.2.2.1节“应定期检查管道支吊架和指示器的状况，特别要注意机组启停前后的检查，发现支吊架松脱、偏斜、卡死或损坏等现象时，及时调整修复并做好记录”。
（2）第7.2.2.2节“管道安装完毕和机组每次A级检修，对管道支吊架进行检验。
根据检查结果，在第一次或第二次A级检修期间，对管道支吊架进行调整；此后根据每次A级检修检验结果，确定是否再次调整。
…………”1.2.2 DL/T616-2006《火力发电厂汽水管道与支吊架维修调整导则》（1）第3.3.4节“当限位装置出现异常变形或开裂时，应立即进行处理”。
（2）第3.7.5节“严禁主蒸汽管道、高低温再热蒸汽管道、高压给水管道或其他重要管道的任何部位因保温脱落而裸露运行。
不应将弹簧、吊杆、滑动与导向装置的活动部分包在保温层内”。
（3）第3.8.1节“当更换管子、管件或保温材料在重量、尺寸、布置或材质等方面与原设计不同时，应根据实际数据重新经行应力分析”。
（4）第3.8.6节“根据GB/T17116.1和DL/T5054的原则确定，支吊点与着力点需要偏装…………当吊架的拉杆在各种工况下，刚性吊杆摆角超过3°、弹性吊杆摆角超过4°时，应查明原因，并进行处理”。
（5）第4.1.1节“机组在投运前，应对支吊架进行全面的冷态调整，保证各个支吊架弹簧指针处于冷态标示点上、恒力吊架指针处于安装位置、固定支架和各种限位装置稳定牢固、减振器和阻尼器的安装状态指针处于起始点、管道冷位移值与设计值接近”。
