后视镜电机拆卸方法后视镜是车辆上非常重要的安全装置之一，也是驾驶员观察车后情况的重要工具。
后视镜上的电机则是控制后视镜的调节和摆动功能，如果电机出现故障，我们可以尝试自行拆卸并更换。
下面将介绍一种常见的后视镜电机拆卸方法。
准备工具在开始拆卸后视镜电机之前，我们需要准备一些工具，以确保拆卸过程进行得顺利。
以下是所需的工具列表：1. 十字螺丝刀和平头螺丝刀2. 隔热手套3. 电线钳4. 拆卸工具套装（可选）5. 需要更换的电机请确保在开始拆卸过程之前，停车刹车已经拉上，并断开车辆电源以避免任何可能的电击风险。
拆卸步骤1. 第一步：找到后视镜电机的位置。
后视镜电机通常位于车辆内部的车门或控制板上。
在一些车型上，需要先移除内饰板才能到达电机。
使用平头螺丝刀或拆卸工具套装来移除任何覆盖在电机上的装饰壳。
2. 第二步：解除后视镜玻璃。
在大多数车型中，后视镜玻璃是可以单独拆卸的。
首先，用隔热手套保护手部，轻轻拉动后视镜玻璃，直到它脱离固定座位。
当感觉到玻璃有一定的松动时，用手指腹或平头螺丝刀轻轻松动玻璃，使其完全脱离座位。
3. 第三步：卸下电机连接电线。
在后视镜电机上，通常有一根电线连接在电机上。
使用电线钳解开电线连接（请注意，某些车型可能需要使用其它方式解开电线连接，请仔细查看车辆使用手册）。
确保在进行下一步拆卸之前，电线连接已完全松动。
4. 第四步：拆卸电机固定螺丝。
使用十字螺丝刀，轻轻旋转拧出电机固定螺丝。
通常，后视镜电机固定螺丝数量在2到4颗之间。
请小心不要弄丢任何螺丝。
5. 第五步：取出电机。
在拧出电机固定螺丝后，可以轻轻拿起电机，将其从后视镜座位上取出。
6. 第六步：安装新电机。
使用新电机替换旧电机，并按照以上步骤进行逆向操作。
首先将新电机插入后视镜座位，确保与座位完全契合；然后重新固定电机螺丝，连接电机电线，并确认连接可靠；最后，将后视镜玻璃放回固定座位上。
7. 第七步：测试安装效果。
重新连接车辆电源，并测试新电机是否工作正常。

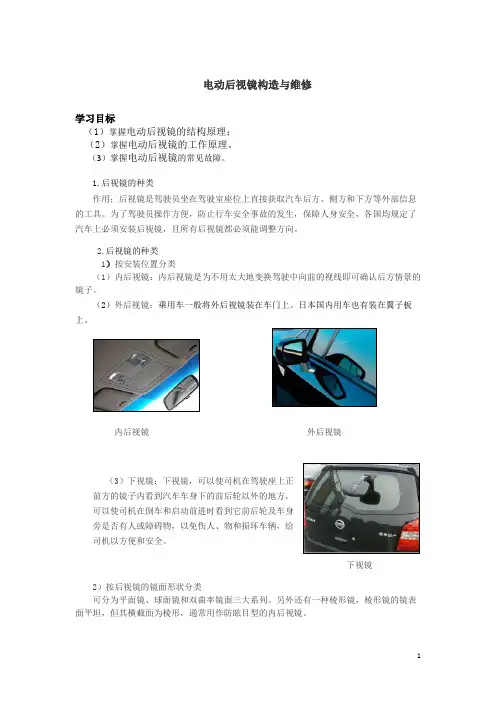

电动后视镜构造与维修学习目标（1）掌握电动后视镜的结构原理；（2）掌握电动后视镜的工作原理。
（3）掌握电动后视镜的常见故障。
1.后视镜的种类作用；后视镜是驾驶员坐在驾驶室座位上直接获取汽车后方、侧方和下方等外部信息的工具。
为了驾驶员操作方便，防止行车安全事故的发生，保障人身安全，各国均规定了汽车上必须安装后视镜，且所有后视镜都必须能调整方向。
2.后视镜的种类1）按安装位置分类（1）内后视镜：内后视镜是为不用太大地变换驾驶中向前的视线即可确认后方情景的镜子。
（2）外后视镜：乘用车一般将外后视镜装在车门上。
日本国内用车也有装在翼子板上。
内后视镜外后视镜（3）下视镜：下视镜，可以使司机在驾驶座上正前方的镜子内看到汽车车身下的前后轮以外的地方，可以使司机在倒车和启动前进时看到它前后轮及车身旁是否有人或障碍物，以免伤人、物和损坏车辆，给司机以方便和安全。
下视镜2）按后视镜的镜面形状分类可分为平面镜、球面镜和双曲率镜面三大系列。
另外还有一种棱形镜，棱形镜的镜表面平坦，但其横截面为棱形，通常用作防眩目型的内后视镜。
3）按后视镜的调节方式分类可以分为车外调节和车内调节2种。
(1)车外调节式这种方式是在停车状态下，通过用手直接调节镜框或镜面的位置的方式来完成视角的调节，该方式费时费力，很难方便地一次性完成，驾驶员需在座位上用手伸出车窗外调节，在行车、雨天等情况下调节很不方便。
一般的大型汽车、载货汽车和低挡客车都采用车外调节方式，以降低成本。
(2)车内调节式这种方式可为驾驶员在行驶过程中调节后视镜，观察后视野提供较为方便的条件。
中、高挡轿车大都采用车内调节方式。
该方式又分为手动调节式（钢丝索传动调节或手柄调节）和电动调节式2种。
手动调电动调节由于后视镜的位置直接关系到驾驶员能否观察到车后的情况，而驾驶员调整它的位置又比较困难，尤其是前排乘客车门一侧的后视镜。
因此，现代汽车的后视镜基本都为电动的，由电气控制系统来操纵。
智能电动折叠后视镜安装说明书安装产品前请仔细阅读本安装说明书适配车型：智能折叠后视镜适配日产蓝鸟（二代）产品编号：PW022827零件号：20021787801版本：A/0电动后视镜安装注意事项：1、为了安全和确保产品正常使用，由销售本产品的专业工作人员或经过培训人员安装，切勿私自拆卸本机，以免造成本产品损坏及事故发生；2、装车前的注意事项：1）与客户沟通：咨询车主后视镜是否改装过，如改装后视镜外壳、加装电动折叠功能等；2）启动发动机，检查并确保：汽车各仪表盘针指显示正常及无故障报警，车内门边开关、方向盘按键、遥控钥匙按键灵敏并正常使用，如发现有异常及时告知客户；3）保持发动机开启一段时间，确保电瓶有电以保证电动后视镜能够运行；4）关闭发动机，检查并确保：汽车内、外表面完好，原车后视镜无损坏变形等；5）检查并确保该套电动折叠后视镜配件清单的种类、数量齐全；6）安装人员取下身上所携带的金属物品等硬物；3、装车中的注意事项：1）拆下的汽车组件一定要保管好，对可能刮花原车的地方采用贴美纹纸、隔珍珠棉等方式进行保护；2）穿线时，防止后视镜/原车线束被划破出现短路的潜在风险；连接线路时，连接头一定要做好绝缘并预留一定的活动空间；各部件需固定牢固；3）将后视镜固定在车身上前，先将各线束连接好，确保本产品各功能能正常运行再安装；4）连线顺序：各部件先连接，再连常电，最后插ECU；4、汽车的清洁、整理：1）安装过程留下的杂物及时处理，不要留在车内；2）对汽车内饰、外观有弄脏的，用干净的布清洁干净；5、汽车启动状态下，请勿插拔各连接部件的接头，以免插拔时损坏原车或部件6、后视镜完全折叠时，不要用力再强行折叠按压后视镜，以免损坏产品。
安装说明书免责声明：1、本安装说明书的图片仅供安装方法参考；2、非专业人员或未经培训人员安装的，且未按本安装说明书安装的，出现异常或事故，本公司不负任何责任；3、本安装说明书最终解释权归广东东箭汽车用品制造有限公司；电动后视镜配件清单：量号量1 14 21 111 102 电动后视镜安装工具清单：1 1线束连接说明：提示：本产品左右两边对称安装，以下只描述一边安装方法，另一边同样安装。

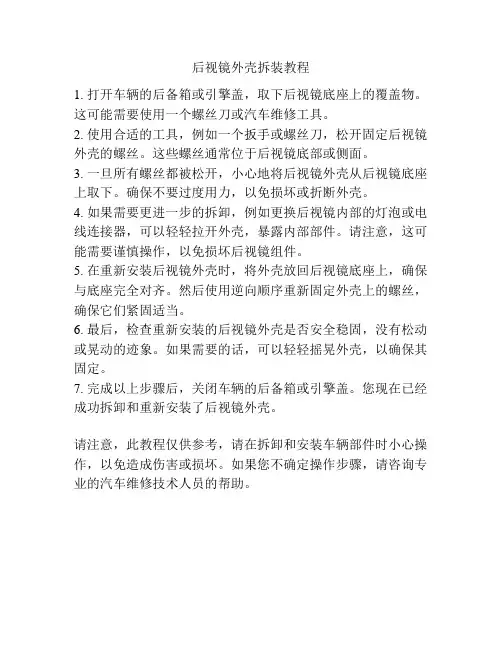

后视镜外壳拆装教程
1. 打开车辆的后备箱或引擎盖，取下后视镜底座上的覆盖物。
这可能需要使用一个螺丝刀或汽车维修工具。
2. 使用合适的工具，例如一个扳手或螺丝刀，松开固定后视镜外壳的螺丝。
这些螺丝通常位于后视镜底部或侧面。
3. 一旦所有螺丝都被松开，小心地将后视镜外壳从后视镜底座上取下。
确保不要过度用力，以免损坏或折断外壳。
4. 如果需要更进一步的拆卸，例如更换后视镜内部的灯泡或电线连接器，可以轻轻拉开外壳，暴露内部部件。
请注意，这可能需要谨慎操作，以免损坏后视镜组件。
5. 在重新安装后视镜外壳时，将外壳放回后视镜底座上，确保与底座完全对齐。
然后使用逆向顺序重新固定外壳上的螺丝，确保它们紧固适当。
6. 最后，检查重新安装的后视镜外壳是否安全稳固，没有松动或晃动的迹象。
如果需要的话，可以轻轻摇晃外壳，以确保其固定。
7. 完成以上步骤后，关闭车辆的后备箱或引擎盖。
您现在已经成功拆卸和重新安装了后视镜外壳。
请注意，此教程仅供参考，请在拆卸和安装车辆部件时小心操作，以免造成伤害或损坏。
如果您不确定操作步骤，请咨询专业的汽车维修技术人员的帮助。

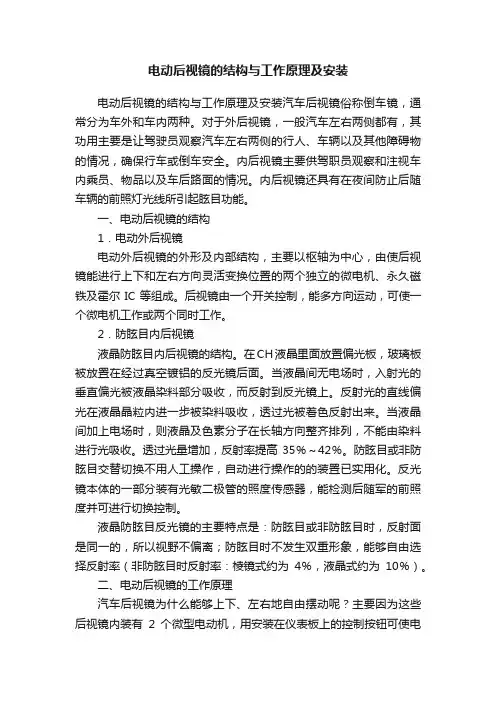

电动后视镜的结构与工作原理及安装电动后视镜的结构与工作原理及安装汽车后视镜俗称倒车镜，通常分为车外和车内两种。
对于外后视镜，一般汽车左右两侧都有，其功用主要是让驾驶员观察汽车左右两侧的行人、车辆以及其他障碍物的情况，确保行车或倒车安全。
内后视镜主要供驾职员观察和注视车内乘员、物品以及车后路面的情况。
内后视镜还具有在夜间防止后随车辆的前照灯光线所引起眩目功能。
一、电动后视镜的结构1．电动外后视镜电动外后视镜的外形及内部结构，主要以枢轴为中心，由使后视镜能进行上下和左右方向灵活变换位置的两个独立的微电机、永久磁铁及霍尔IC等组成。
后视镜由一个开关控制，能多方向运动，可使一个微电机工作或两个同时工作。
2．防眩目内后视镜液晶防眩目内后视镜的结构。
在CH液晶里面放置偏光板，玻璃板被放置在经过真空镀铝的反光镜后面。
当液晶间无电场时，入射光的垂直偏光被液晶染料部分吸收，而反射到反光镜上。
反射光的直线偏光在液晶晶粒内进一步被染料吸收，透过光被着色反射出来。
当液晶间加上电场时，则液晶及色素分子在长轴方向整齐排列，不能由染料进行光吸收。
透过光量增加，反射率提高35％～42％。
防眩目或非防眩目交替切换不用人工操作，自动进行操作的的装置已实用化。
反光镜本体的一部分装有光敏二极管的照度传感器，能检测后随军的前照度并可进行切换控制。
液晶防眩目反光镜的主要特点是：防眩目或非防眩目时，反射面是同一的，所以视野不偏离；防眩目时不发生双重形象，能够自由选择反射率（非防眩目时反射率：棱镜式约为4％，液晶式约为10％）。
二、电动后视镜的工作原理汽车后视镜为什么能够上下、左右地自由摆动呢？主要因为这些后视镜内装有2个微型电动机，用安装在仪表板上的控制按钮可使电动机驱动后视镜作上、下、左、右摆动。
若想要右侧后视镜向上摆动，则先把滑动开关从中央位置拨到右边，再按下控制按钮的上端。
此时电流的通路为：电源（＋）→点火开关→熔断器→按钮接线柱Ｂ→Ｖ2→电动机M3→C→E（搭铁）→电源（－）。

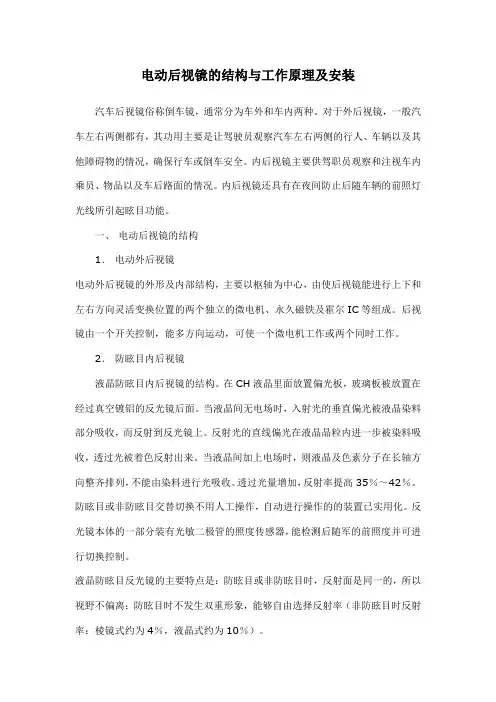

电动后视镜的结构与工作原理及安装汽车后视镜俗称倒车镜，通常分为车外和车内两种。
对于外后视镜，一般汽车左右两侧都有，其功用主要是让驾驶员观察汽车左右两侧的行人、车辆以及其他障碍物的情况，确保行车或倒车安全。
内后视镜主要供驾职员观察和注视车内乘员、物品以及车后路面的情况。
内后视镜还具有在夜间防止后随车辆的前照灯光线所引起眩目功能。
一、电动后视镜的结构1．电动外后视镜电动外后视镜的外形及内部结构，主要以枢轴为中心，由使后视镜能进行上下和左右方向灵活变换位置的两个独立的微电机、永久磁铁及霍尔IC等组成。
后视镜由一个开关控制，能多方向运动，可使一个微电机工作或两个同时工作。
2．防眩目内后视镜液晶防眩目内后视镜的结构。
在CH液晶里面放置偏光板，玻璃板被放置在经过真空镀铝的反光镜后面。
当液晶间无电场时，入射光的垂直偏光被液晶染料部分吸收，而反射到反光镜上。
反射光的直线偏光在液晶晶粒内进一步被染料吸收，透过光被着色反射出来。
当液晶间加上电场时，则液晶及色素分子在长轴方向整齐排列，不能由染料进行光吸收。
透过光量增加，反射率提高35％～42％。
防眩目或非防眩目交替切换不用人工操作，自动进行操作的的装置已实用化。
反光镜本体的一部分装有光敏二极管的照度传感器，能检测后随军的前照度并可进行切换控制。
液晶防眩目反光镜的主要特点是：防眩目或非防眩目时，反射面是同一的，所以视野不偏离；防眩目时不发生双重形象，能够自由选择反射率（非防眩目时反射率：棱镜式约为4％，液晶式约为10％）。
二、电动后视镜的工作原理汽车后视镜为什么能够上下、左右地自由摆动呢？主要因为这些后视镜内装有2个微型电动机，用安装在仪表板上的控制按钮可使电动机驱动后视镜作上、下、左、右摆动。
若想要右侧后视镜向上摆动，则先把滑动开关从中央位置拨到右边，再按下控制按钮的上端。
此时电流的通路为：电源（＋）→点火开关→熔断器→按钮接线柱Ｂ→Ｖ2→电动机M3→C→E（搭铁）→电源（－）。
汽车电器实训指导书-电动后视镜拆装方法
实训任务-电动后视镜拆装方法
1.实训内容及目的
1）掌握车外电动后视镜的拆装方法。
2）掌握车内后视镜的拆装方法。
2.实训器材和用具
1）大众桑塔纳汽车一辆。
2）常用工具一套。
3.实训注意事项
1）实训中的安全注意事项。
2）在拆装蓄电池时，防止线路短路或搭铁。
3）在拆装时，注意工具的选择以防把螺丝拆坏。
4.实训操作步骤
1）车外后视镜拆装
（1）将车门内拉手盖的拆解。
拆下内拉手盖的
（2）拆下门内拉手固定丝取下门内拉手
取下门内拉手
（3）用手把住这个装饰框，然后往右一推取下装饰框。
取下装饰框（4）门内饰板右侧和下面螺丝的拆解
门内饰板螺丝的拆解
（5）落锁上的黑色按钮取下来，用手逆时针不断地拧。
取下落锁按钮
（6）将门内饰板取下来啦，用手把住门内饰
板
将门内饰板取下来（7）将后视镜内侧装饰板取下来
取下装饰板
（8）拆下固定后视镜的螺丝
拆下固定后视镜的螺丝
（9）拔下电动后视镜的连接插头。
拔下连接插头（10）取下电动后视镜
取下电动后视镜
2）车内后视镜的拆装
（1）车内后视镜
车内后视镜
（2）用手握住后视镜支架，用力向左旋转
90°
后视镜之支架，旋转方向（3）取下车内后视镜
取下车内后视镜（4）取下车内后视镜支架与底座。
后视镜支架与底座
5.实训记录单。
换倒车镜的操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!1. 准备工具和材料新的倒车镜螺丝刀扳手塑料撬棒2. 打开车门，找到倒车镜的固定螺丝。
外后视镜总成拆卸方法外后视镜总成是汽车上的一个重要部件，它不仅能够提供驾驶员在行驶过程中的视野，还能够帮助驾驶员观察车辆周围的情况，提高行车安全性。
因此，外后视镜总成的维护和保养显得尤为重要。
在一些情况下，我们需要对外后视镜总成进行拆卸，可能是由于损坏需要更换零部件，也可能是为了清洗和维护。
下面，我们将介绍外后视镜总成的拆卸方法，希望能够帮助到您。
首先，准备工作。
在拆卸外后视镜总成之前，我们需要准备好相应的工具。
一般来说，我们需要准备扳手、螺丝刀、钳子等工具，以便于拆卸和安装外后视镜总成时使用。
接着，找到固定螺丝。
在拆卸外后视镜总成之前，我们需要先找到固定外后视镜总成的螺丝。
这些螺丝一般位于外后视镜总成的底部或者内侧，有时候也可能隐藏在外后视镜总成的覆盖物下面。
使用相应的工具，将这些螺丝逐一拧下来。
然后，拆卸外后视镜总成。
当固定螺丝都已经拆卸完毕后，我们就可以开始拆卸外后视镜总成了。
在拆卸的过程中，需要注意轻拿轻放，避免对外后视镜总成造成损坏。
在拆卸外后视镜总成的过程中，可能需要用到钳子等工具，以便于更加方便地进行拆卸工作。
最后，安装外后视镜总成。
在完成外后视镜总成的拆卸之后，我们可能需要进行零部件更换或者清洗维护。
在这些工作完成之后，就可以开始安装外后视镜总成了。
在安装的过程中，需要确保外后视镜总成安装牢固，不会出现松动现象。
安装完成后，还需要进行一些功能性测试，以确保外后视镜总成的正常使用。
综上所述，外后视镜总成的拆卸方法并不复杂，只要掌握了正确的操作步骤和注意事项，就可以轻松完成。
在进行拆卸操作时，需要细心、耐心，以避免对外后视镜总成造成不必要的损坏。
希望本文所介绍的内容能够帮助到您，谢谢阅读！。
后视镜拆卸修复方法一、背景介绍后视镜是车辆上非常重要的安全装置之一，它能为驾驶员提供后方交通状况，帮助驾驶员安全驾驶。
然而，由于种种原因，后视镜有时会损坏或需要修复。
本文将介绍后视镜拆卸和修复的方法，以帮助车主解决后视镜问题。
二、拆卸后视镜的步骤1. 准备工具：拆卸后视镜需要准备一些基本工具，如螺丝刀、扳手和塑料刮板等。
2. 定位螺丝：观察后视镜的固定螺丝位置，通常位于车门内侧或车窗旁边。
使用螺丝刀或扳手拆下这些螺丝。
3. 拆卸后视镜：将螺丝拆下后，用力轻轻拉下后视镜，同时注意不要弄碎镜子。
4. 断开电源连接：某些车型的后视镜可能有电源连接，需要先断开电源连接才能完全拆下后视镜。
三、修复后视镜的方法1. 更换镜片：如果是后视镜镜片破裂或划伤，可以购买相应规格的镜片进行更换。
首先，将原有的镜片拆下，然后将新的镜片安装到后视镜框架上即可。
2. 修复支架：有时后视镜的支架可能松动或损坏，导致后视镜无法固定在车身上。
这种情况下，可以使用胶水或其他粘合剂将支架修复好，确保后视镜能够稳固地固定在车身上。
3. 更换整个后视镜组件：如果后视镜损坏比较严重或无法修复，可以考虑更换整个后视镜组件。
购买相应车型的后视镜组件，按照安装说明进行更换即可。
四、注意事项1. 拆卸后视镜时要小心轻柔，避免弄碎镜子或其他零部件。
2. 在修复后视镜时要确保使用合适的工具和材料，以避免损坏后视镜或造成安全隐患。
3. 如果不确定如何拆卸或修复后视镜，最好咨询专业技师或前往专业的汽车维修店进行修复。
五、结论后视镜的拆卸和修复并不是一项复杂的任务，只要掌握正确的方法和工具，车主们可以自行解决后视镜问题。
修复后视镜不仅能提高驾驶的安全性，还能延长后视镜的使用寿命。
希望本文的介绍对车主们在拆卸和修复后视镜时有所帮助。
